Микросхемы серии К169 представляют собой интерфейсные схемы, выполненные по ТТЛ технологии с изоляцией p-n переходом. Они предназначены для работы в устройствах управления цепями записи и считывания информации в адресных и разрядных шинах и преобразования сигналов, считываемых с блоков памяти запоминающих устройств на ферритовых сердечниках и устройств дискретной автоматики, для передачи информации по линиям связи.
Об истории её появления ничего не известно. Хотя серия весьма старая, из начала 70-х годов, а может и раньше. Но даже в каталогах и справочниках она появляется много позже этого времени.
Как и большинство отечественных
микросхем, у этой серии должны были быть
прототипы. Но пока достоверной информации о
них нет. Возможно, она появилась не прямым
копированием, а собственной разработкой, у
которой зарубежные источники послужили
лишь общей идеей.
Эти же микросхемы выпускали и в пластмассовом
DIP-корпусе - 170ая серия.
| 169АА7 | 169КТ1 | 1УИ691 | 169УЛ2 | 169ХК1 |
| 169КТ2 | 169УЛ7 | |||
| 1КТ693 | 169УЛ8 |

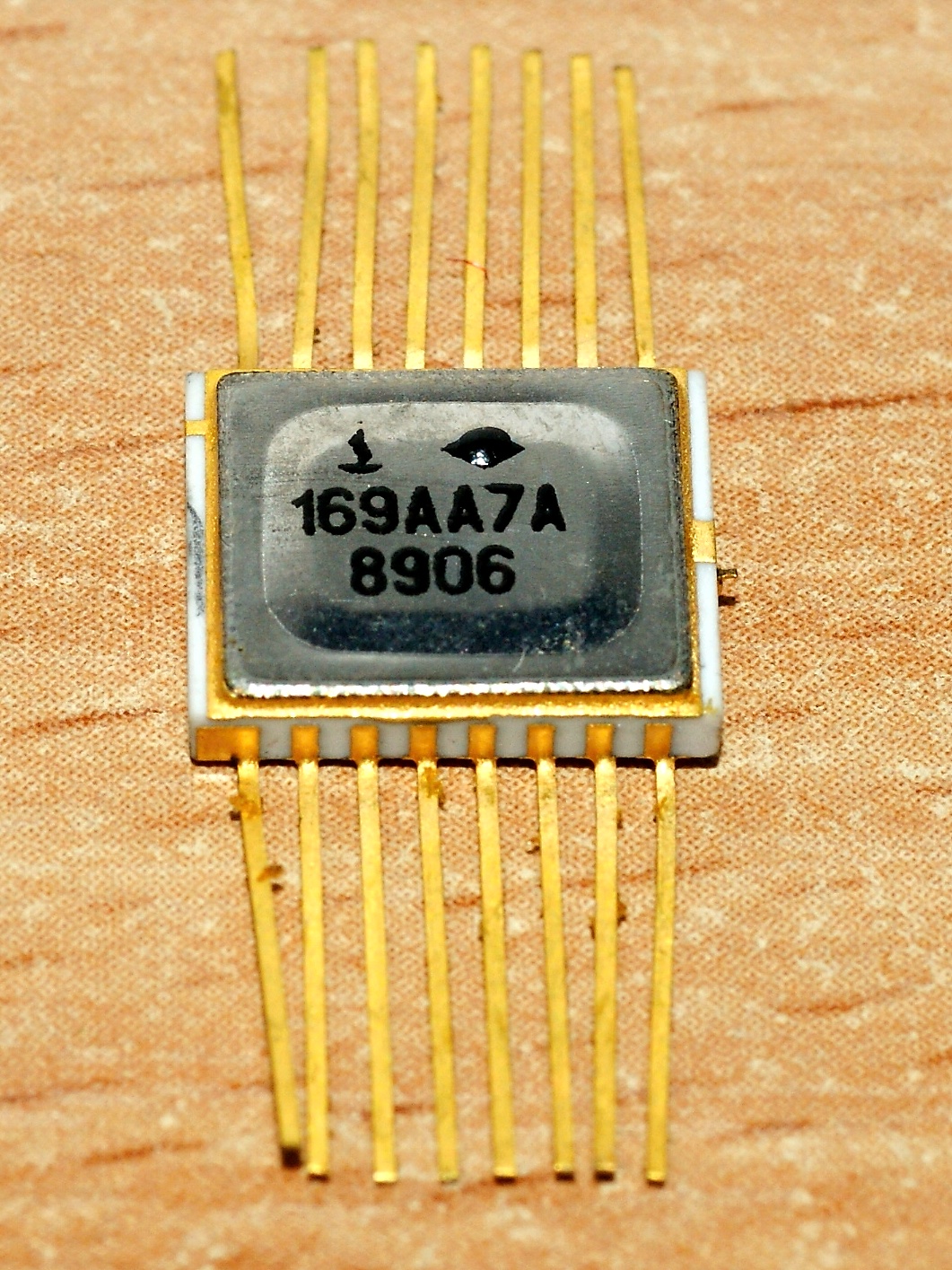

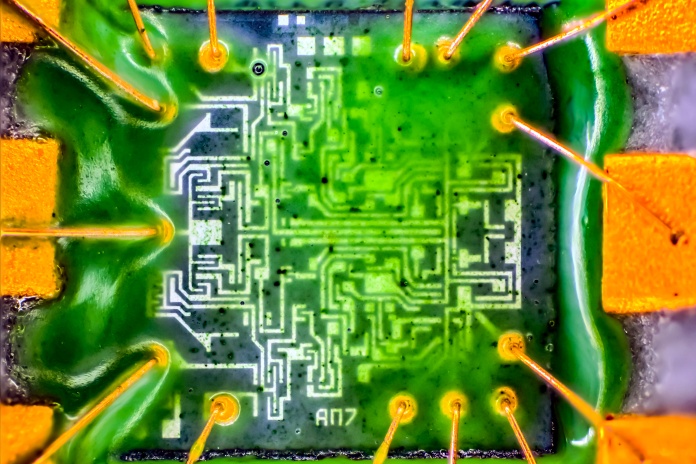

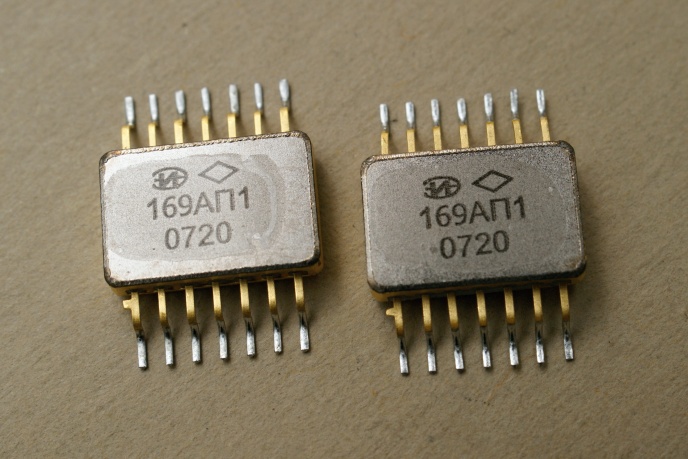

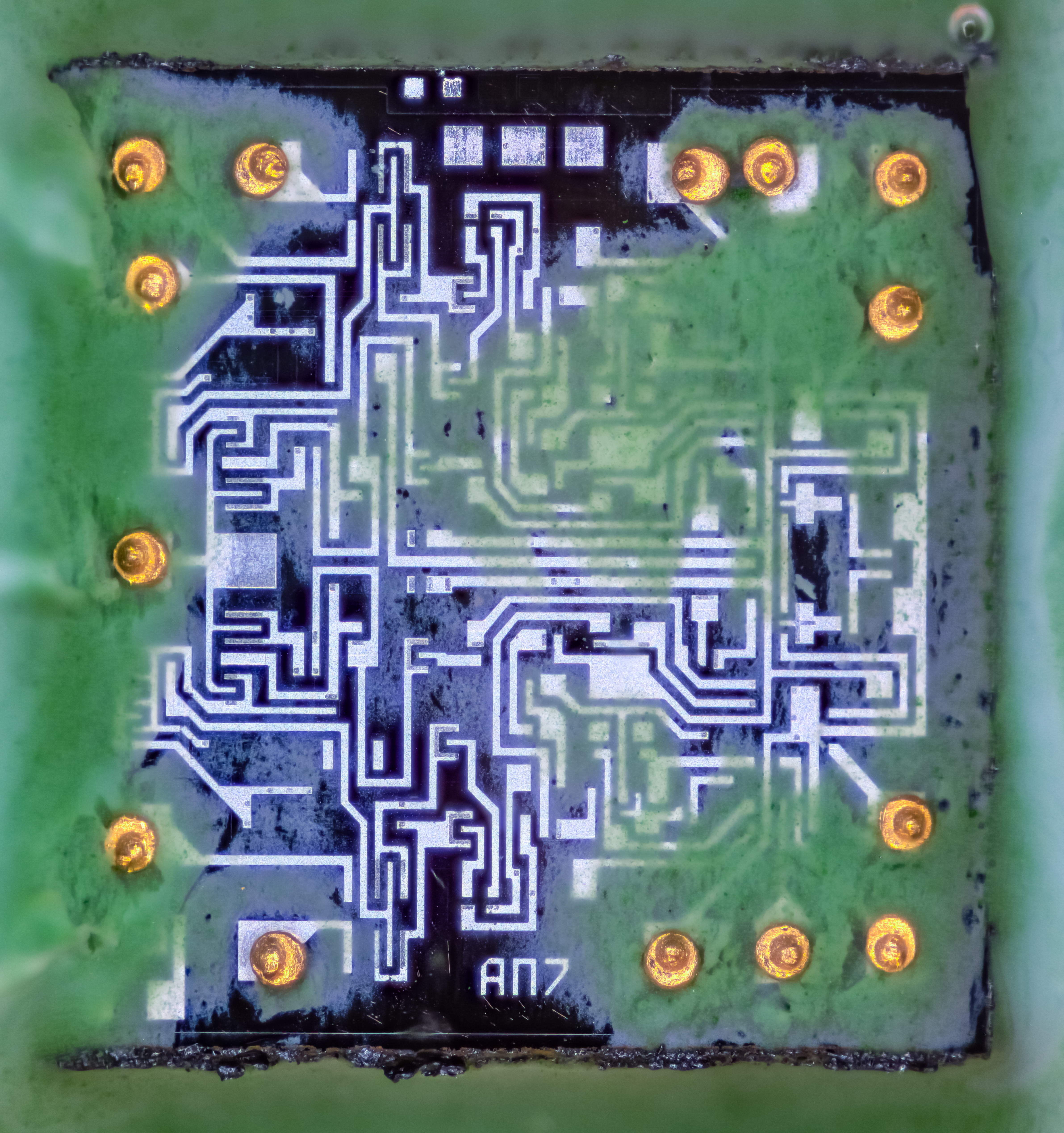

Быстродействующий 4-канальный формирователь втекающего (вытекающего) тока (шифр ОКР "Апекс"). Справочные данные на неё из отраслевого каталога за 1984 год (версия без буквы "А"). Разработана она в НИИМЭ ("Микрон"). В "Перечне ..." 1988 года у ней стоит статус "Поставка с 1986г." Производитель - "Азон", г.Баку (Азербайджан). |
 |

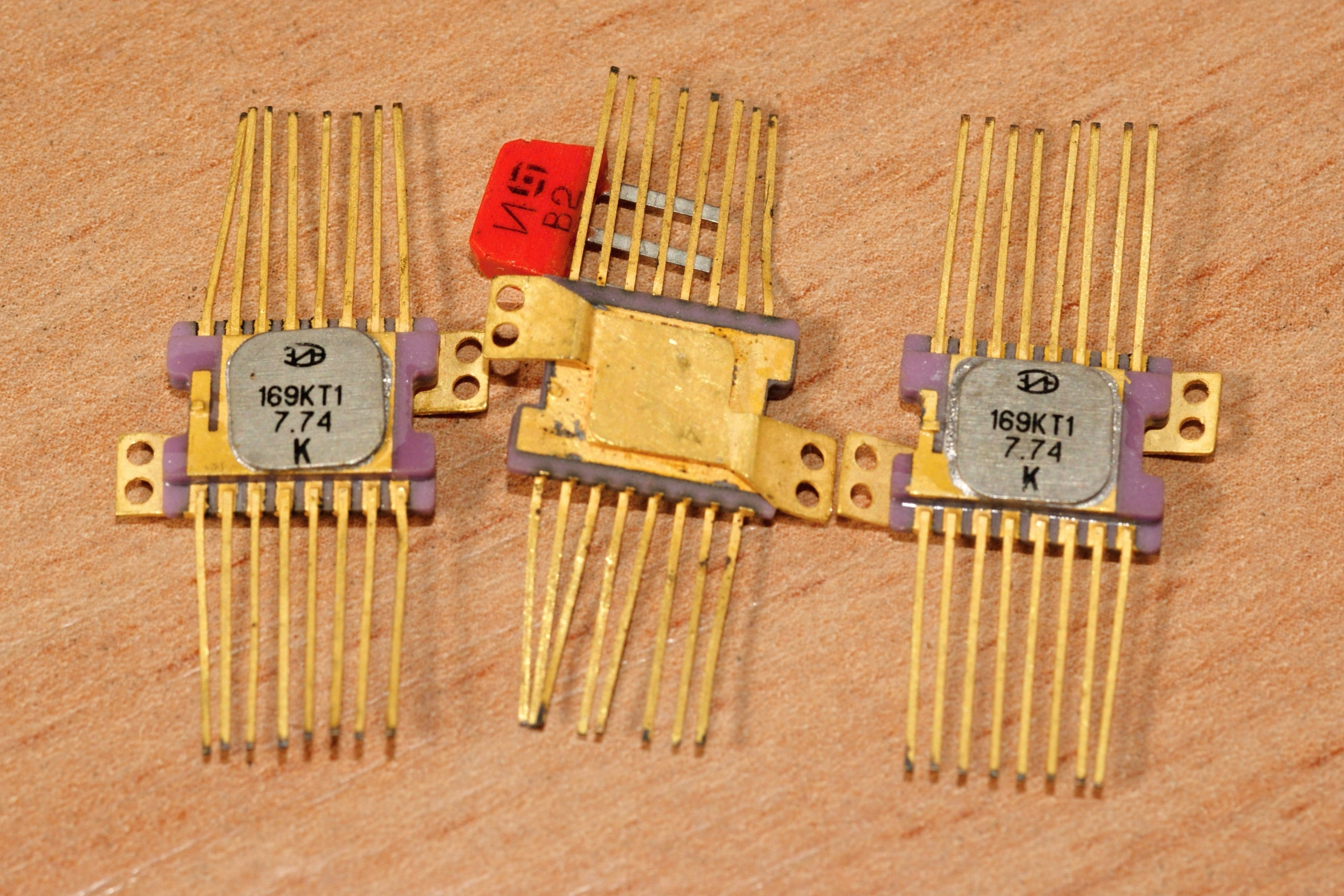

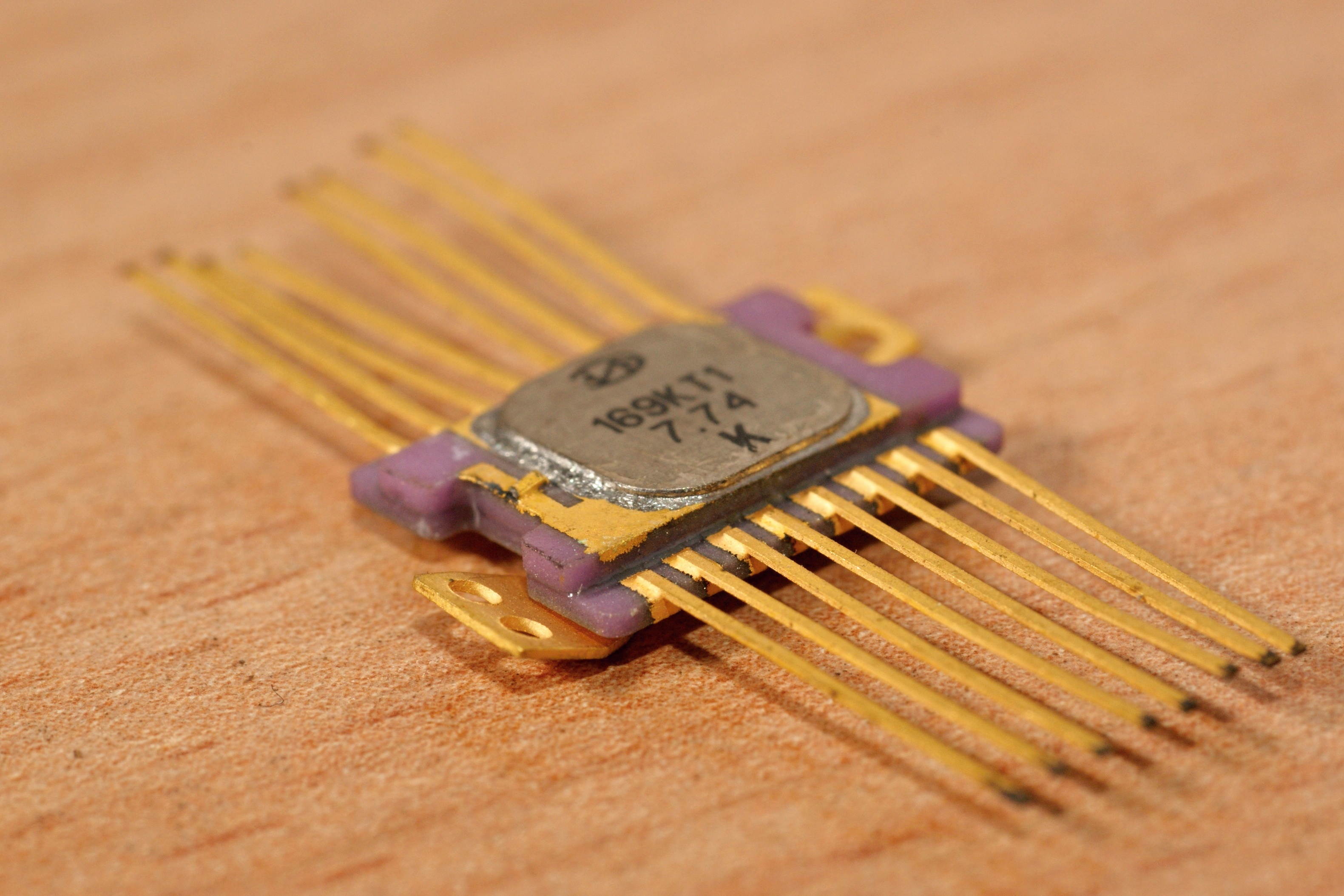

В справочниках такая не встречается... Это раннее название микросхемы двухканального формирователя втекающего тока К169АА1, заводской паспорт на неё.
Производитель (надо полагать, и разработчик) - НИИМЭ ("Микрон").
(фото от 1Ж24Б)
(фото Сергея Брылева)

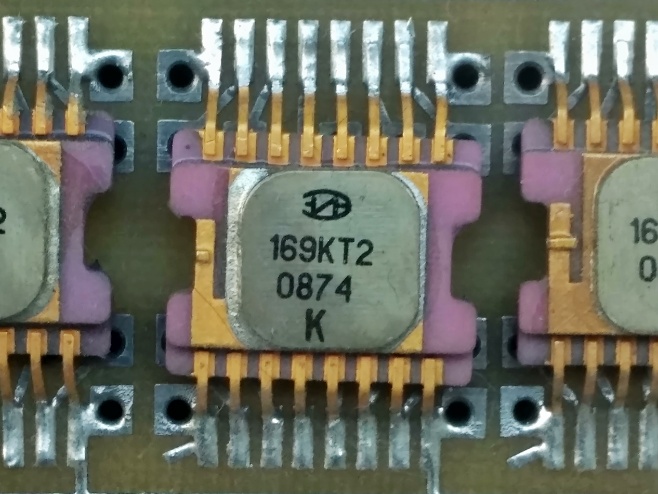

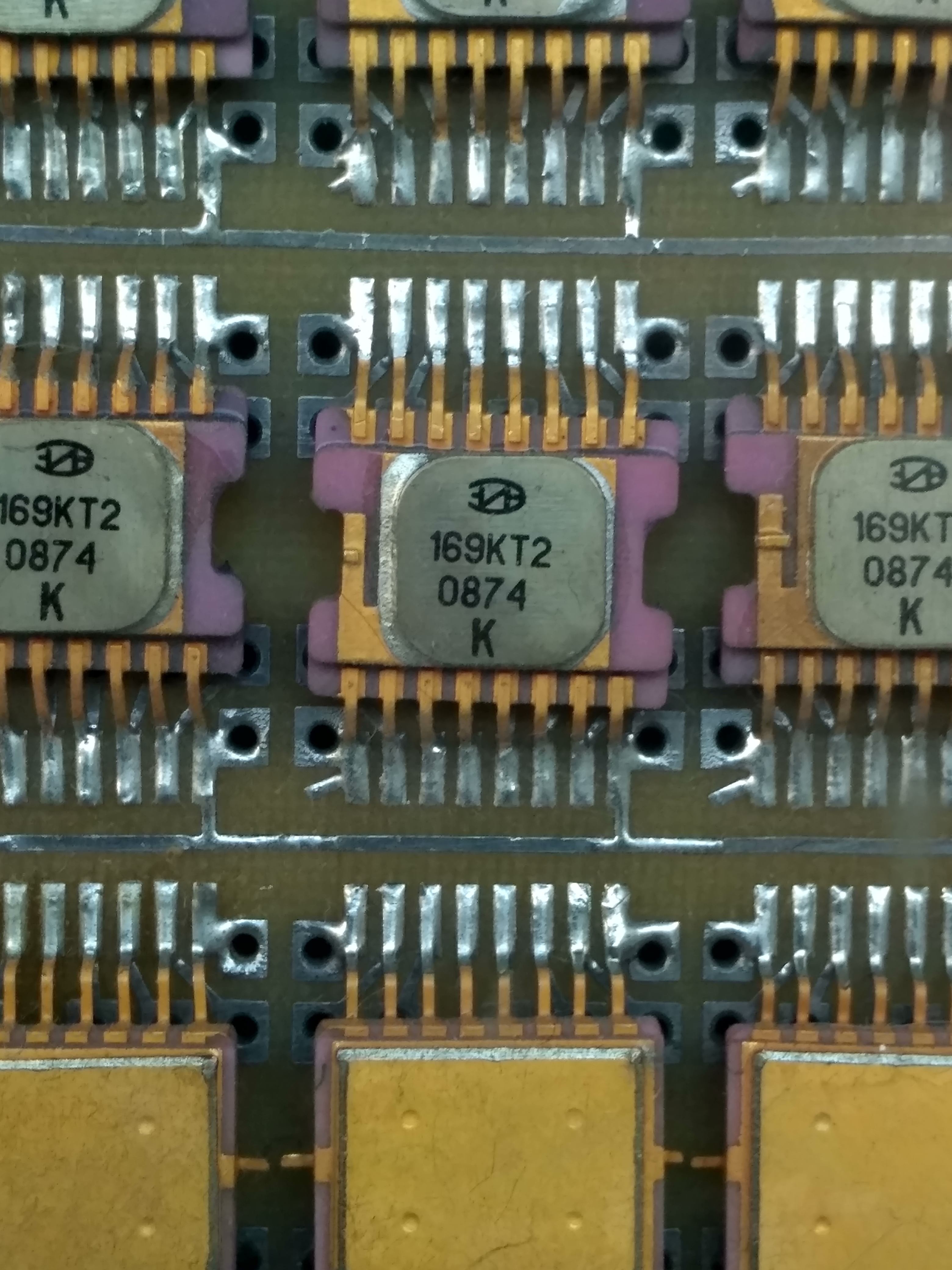

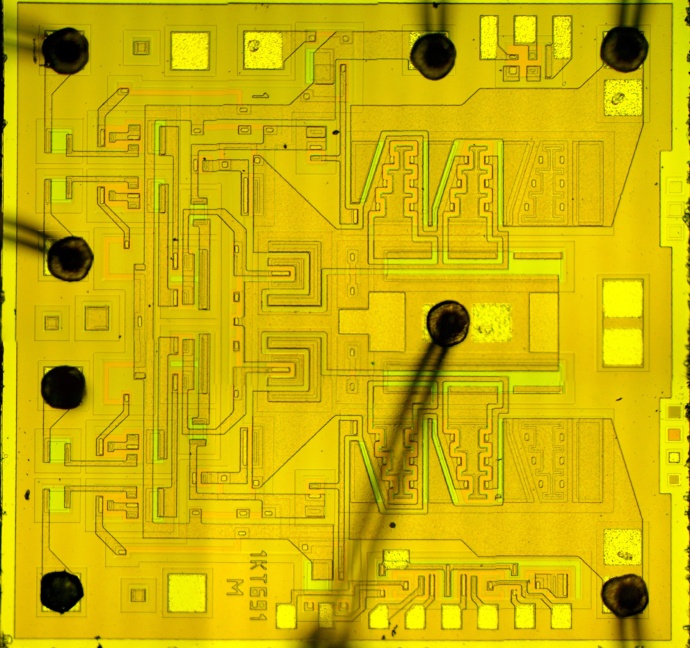

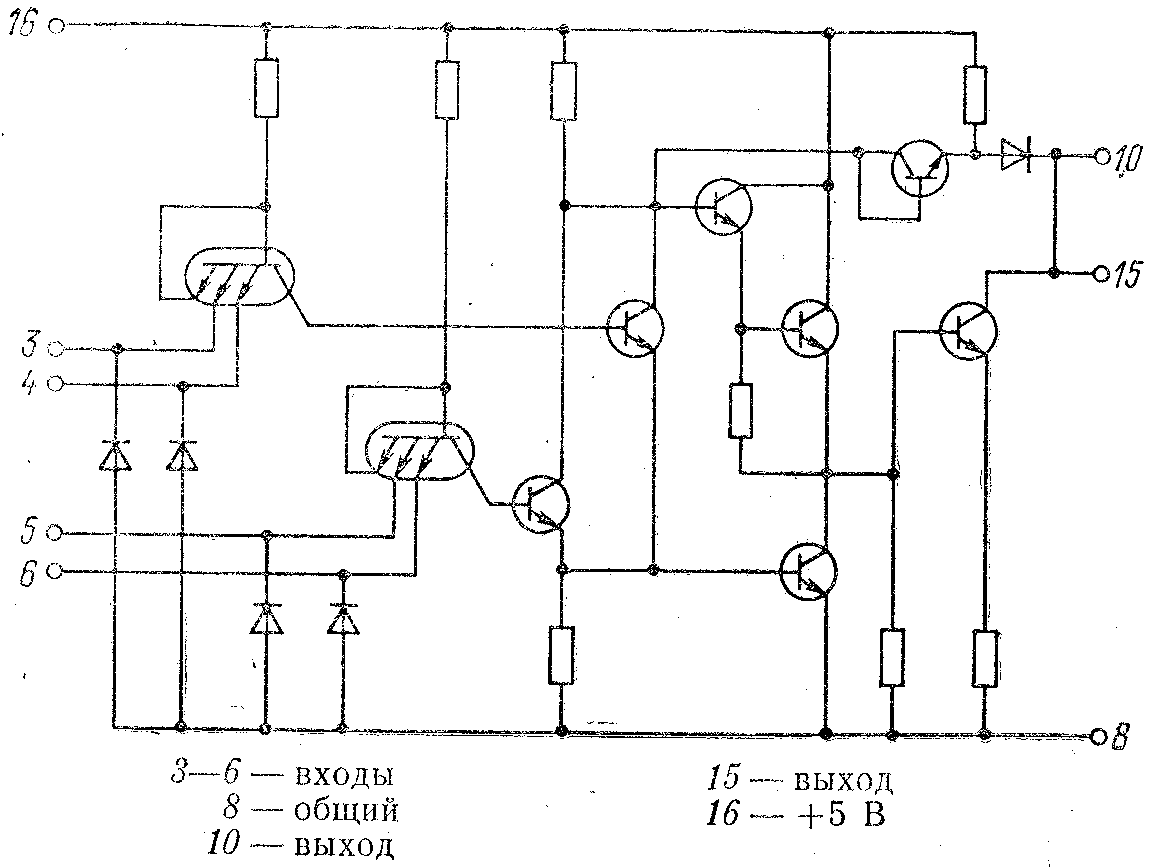

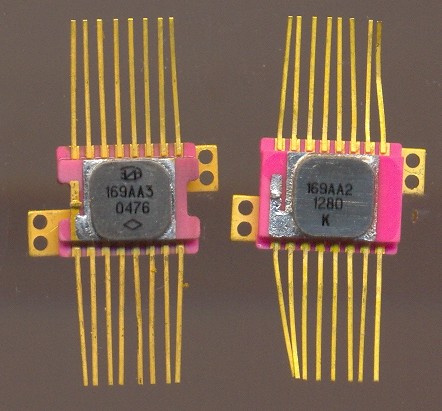

И вновь микросхема-загадка от НИИМЭ ("Микрон"). Ранняя К169АА2?
(фото с аукциона Мешок)

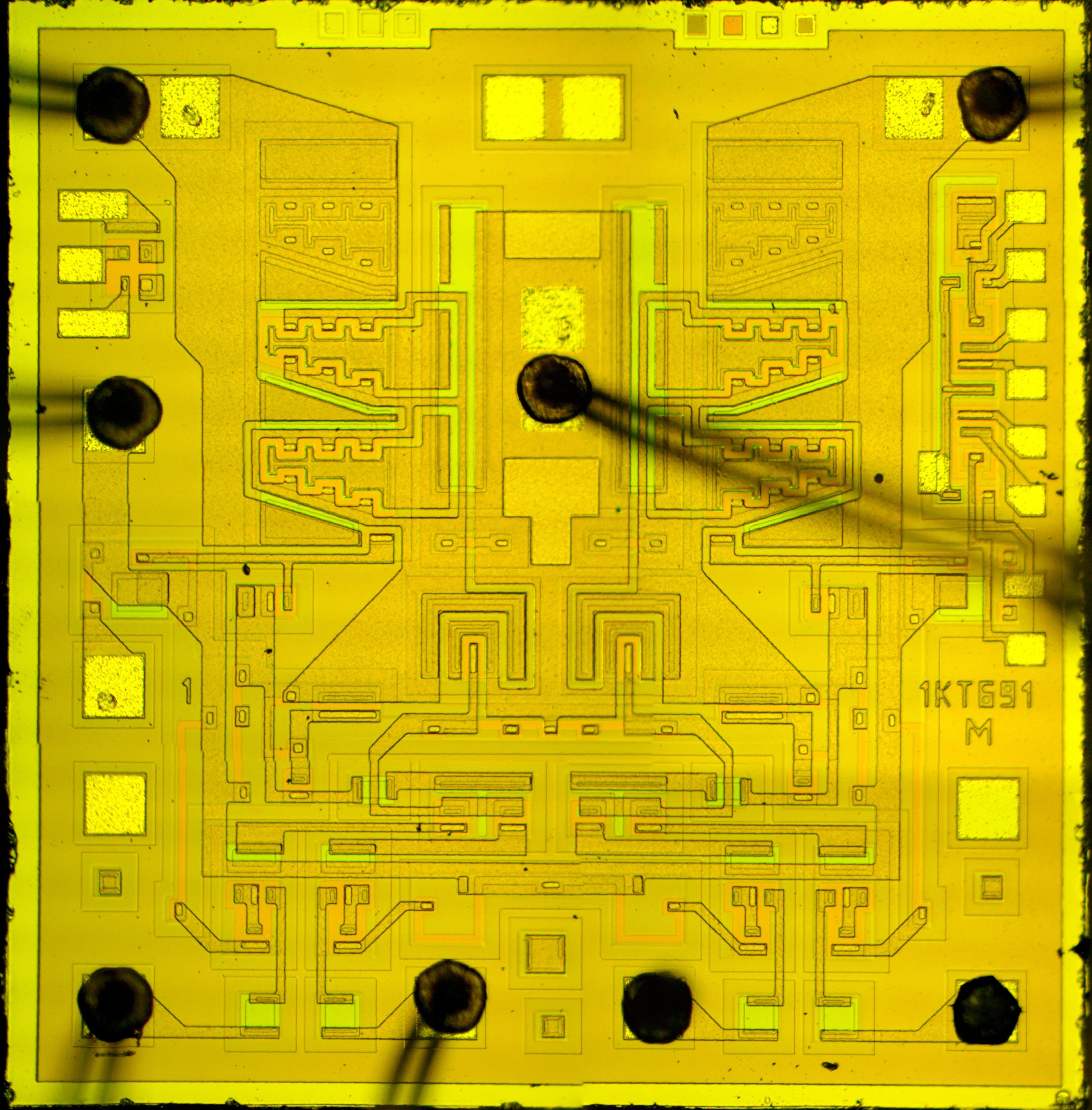

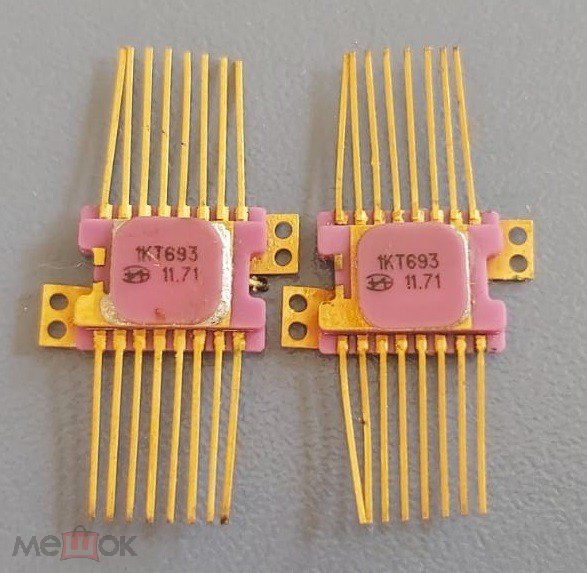

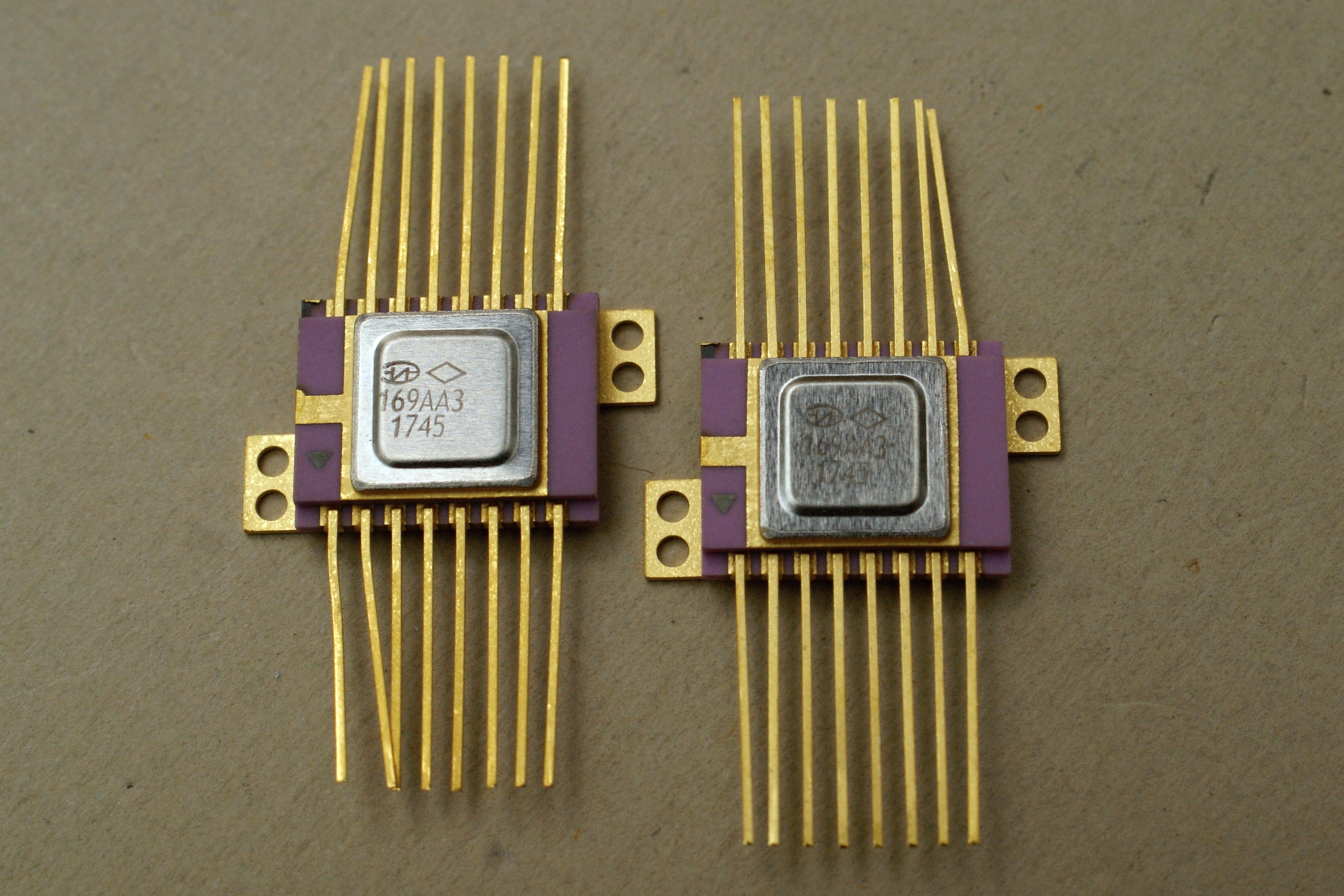

Какой-либо информации об этой очень ранней микросхеме от НИИМЭ ("Микрон") нет. Но чисто логически можно предположить, что она затем стала 169КТ3, а потом и 169АА3.
Обращает внимание на себя необычный корпус. Он, конечно, похож на поздний стандартный, но крышка у него не металлическая, а керамическая.

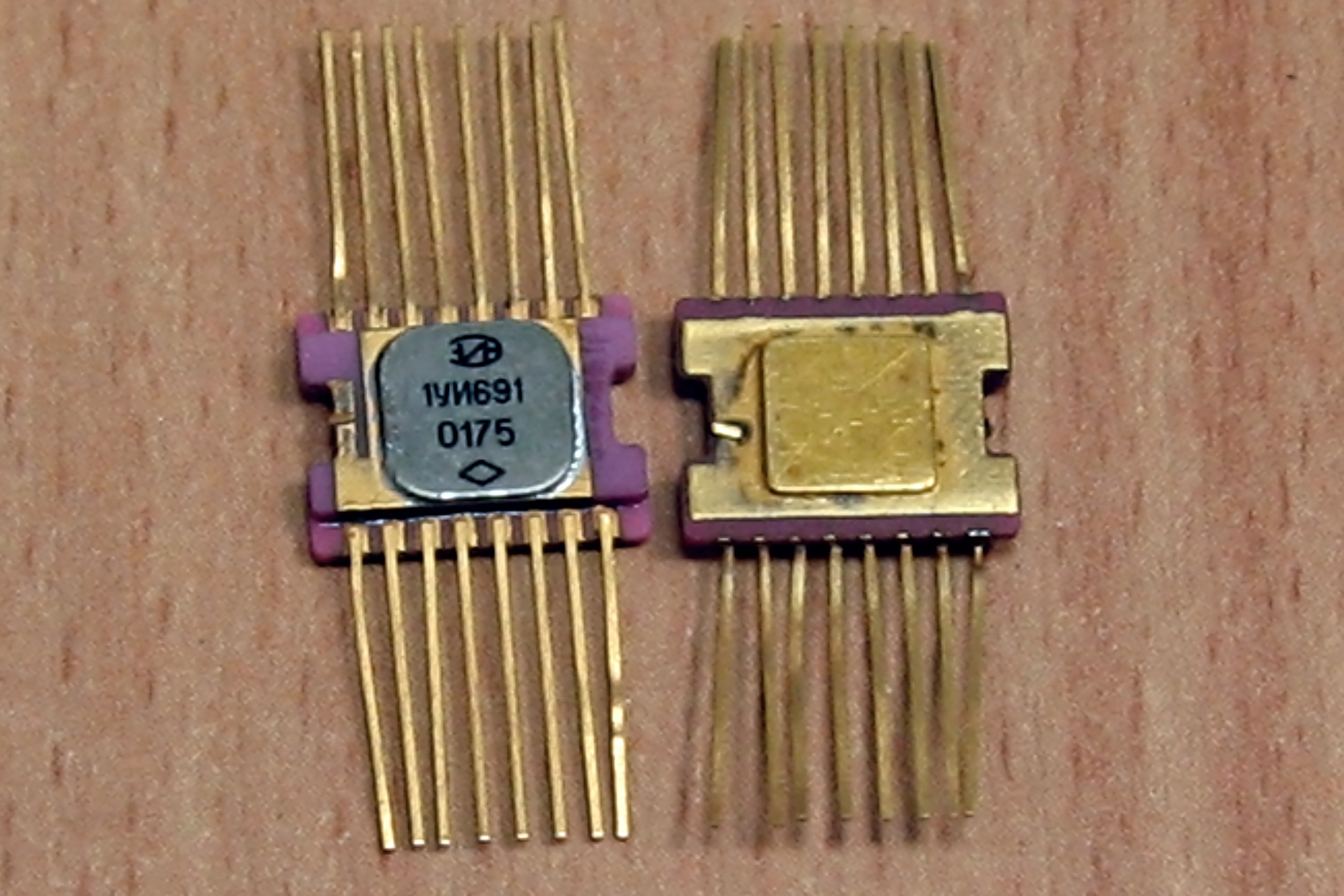

Достоверно об этой очень микросхеме ничего не известно. Но можно предположить, что это будущая 169УИ1 -> 169УЛ1, четырехканальный однополярный усилитель воспроизведения.
Производитель - зеленоградский
НИИМЭ ("Микрон").

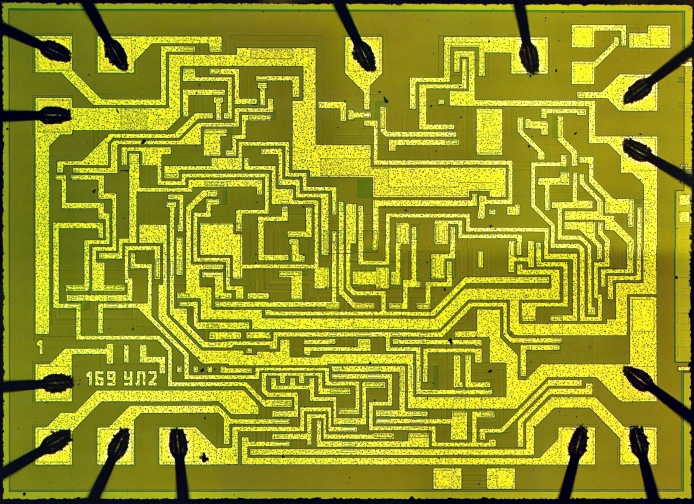

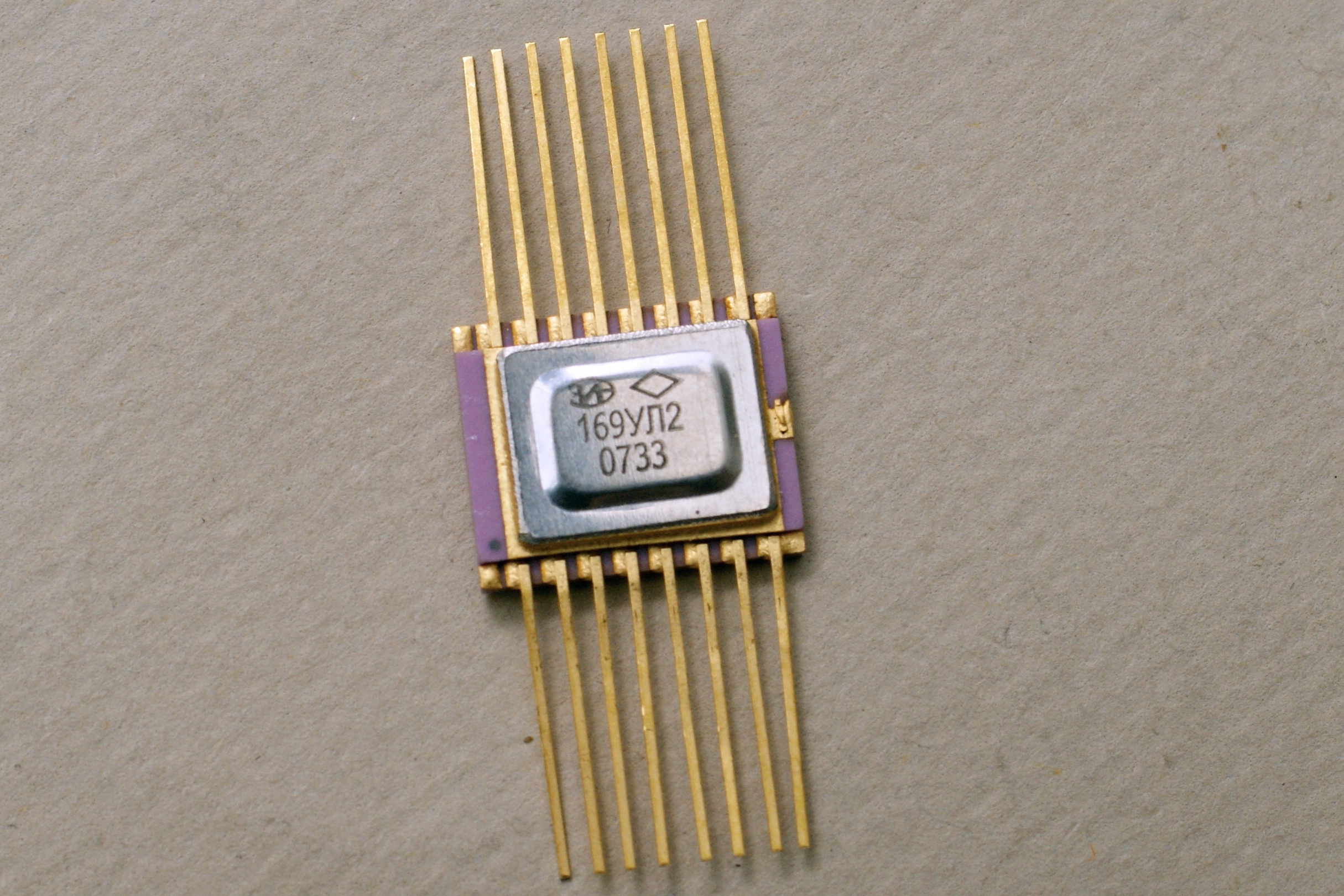

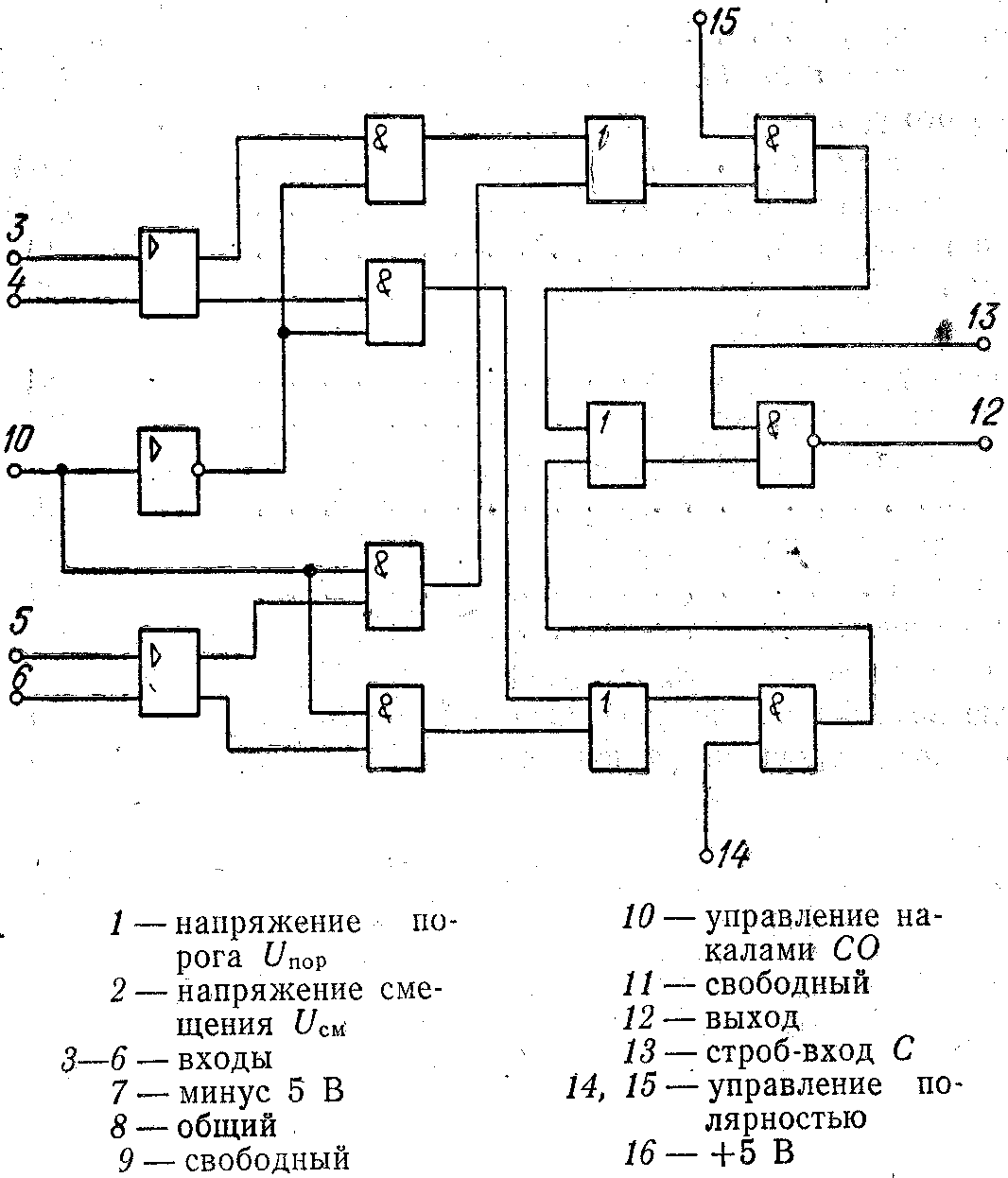

Двухканальный усилитель воспроизведения с управляемой полярочувствительностью. Справочный лист на микросхему. Зарубежного аналога у неё вроде бы нет.
Выпуск её был начат ещё в середине 70-х. А уже в новом веке зеленоградскому "Микрону" пришлось стряхнуть пыль с архивных папок и вспомнить технологию её производства.
Усилители воспроизведения в этой серии предназначены для управления памятью на ферритовых сердечниках формата 3D (Кубы) и 21/2D. Типовые параметры входного импульса для 169УЛ2 - длительность 450...550 нс (по уровню 0,5), амплитуда 18...22 мВ.
(фото от 1Ж24Б)

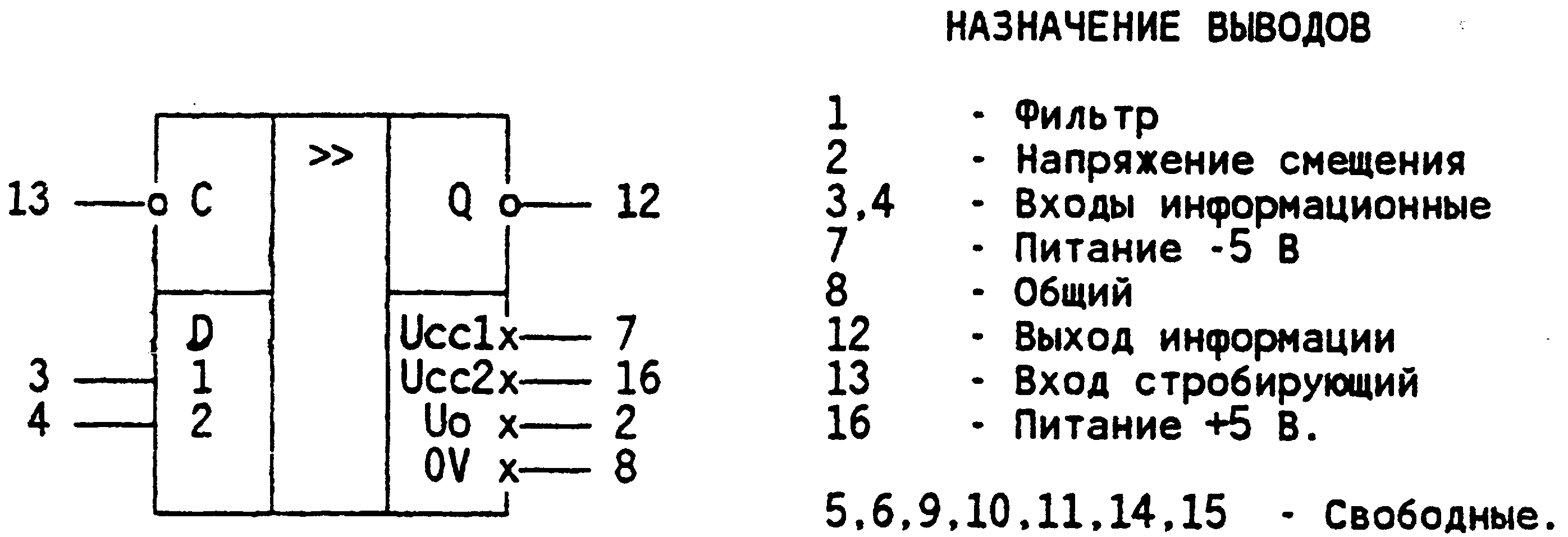

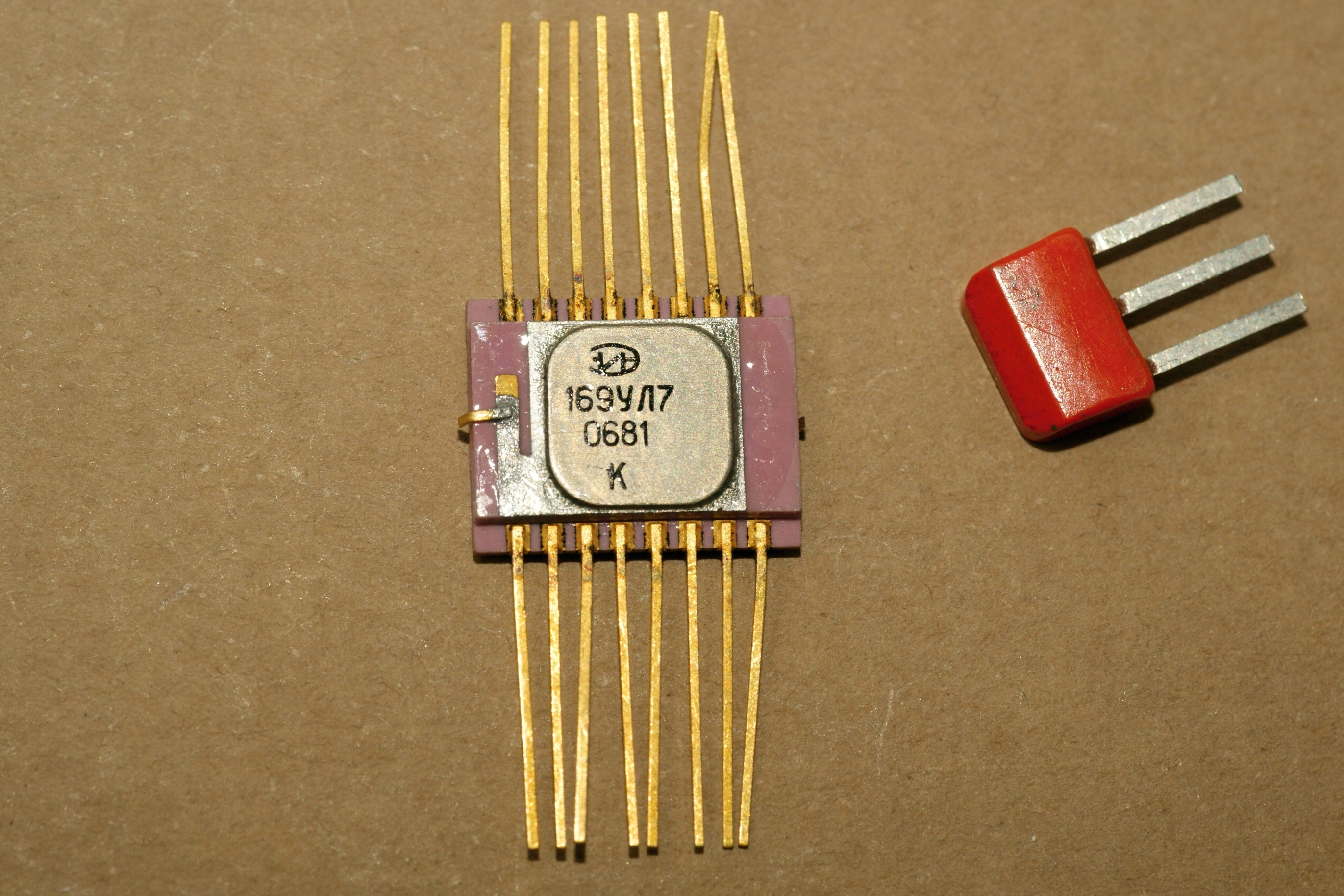

Довольно редкая микросхема, которая представляет собой одноканальный высокочувствительный
усилитель воспроизведения. Содержит 111 интегральных элементов.
Данные на нее из отраслевых каталогов, версии
1980 и
1988 годов; впрочем,
различий между ними нет.
Производитель (надо полагать, и разработчик) - НИИМЭ "Микрон".

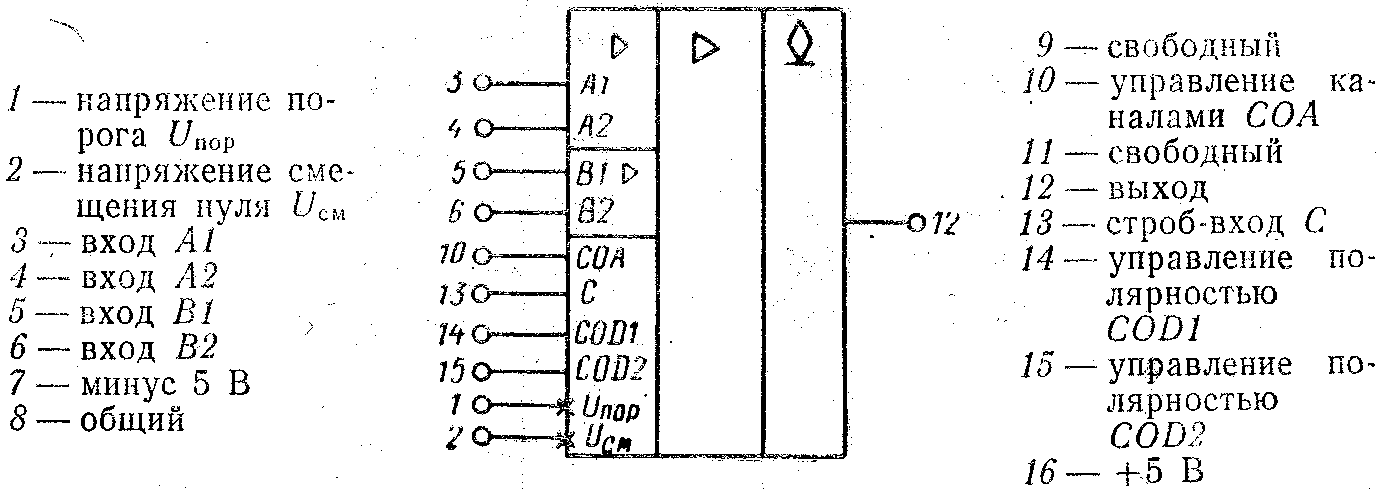

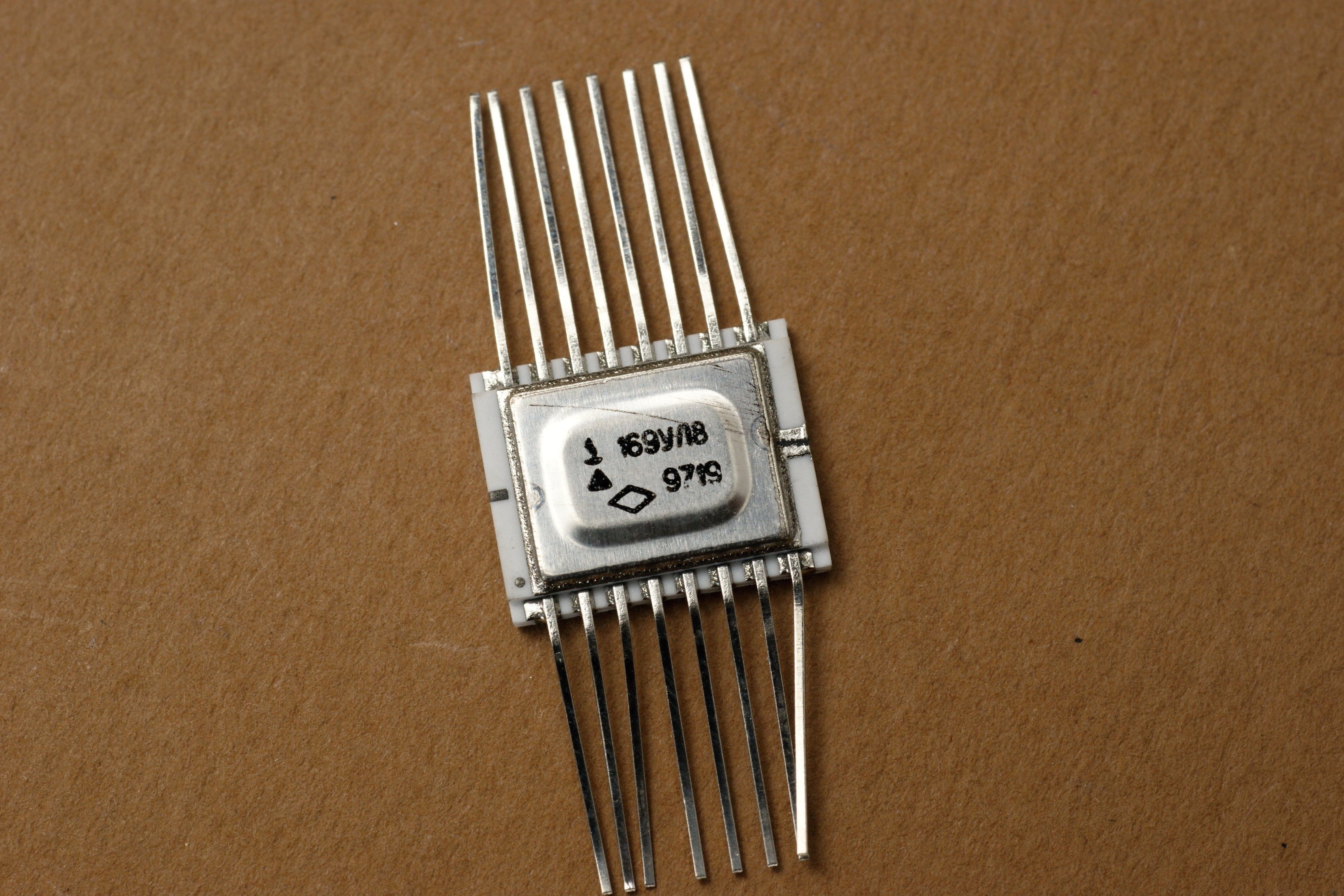

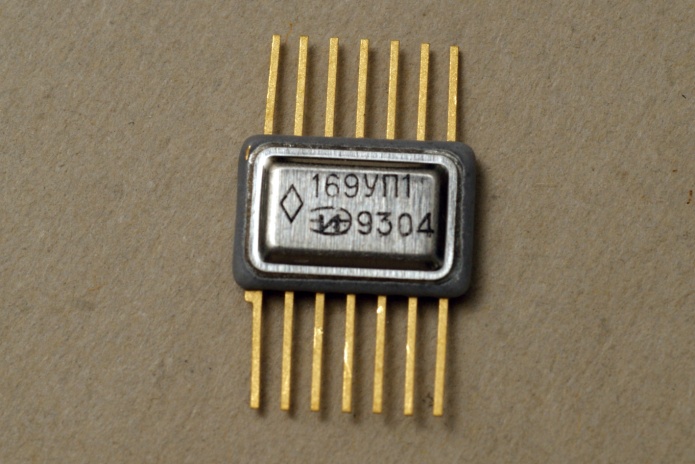

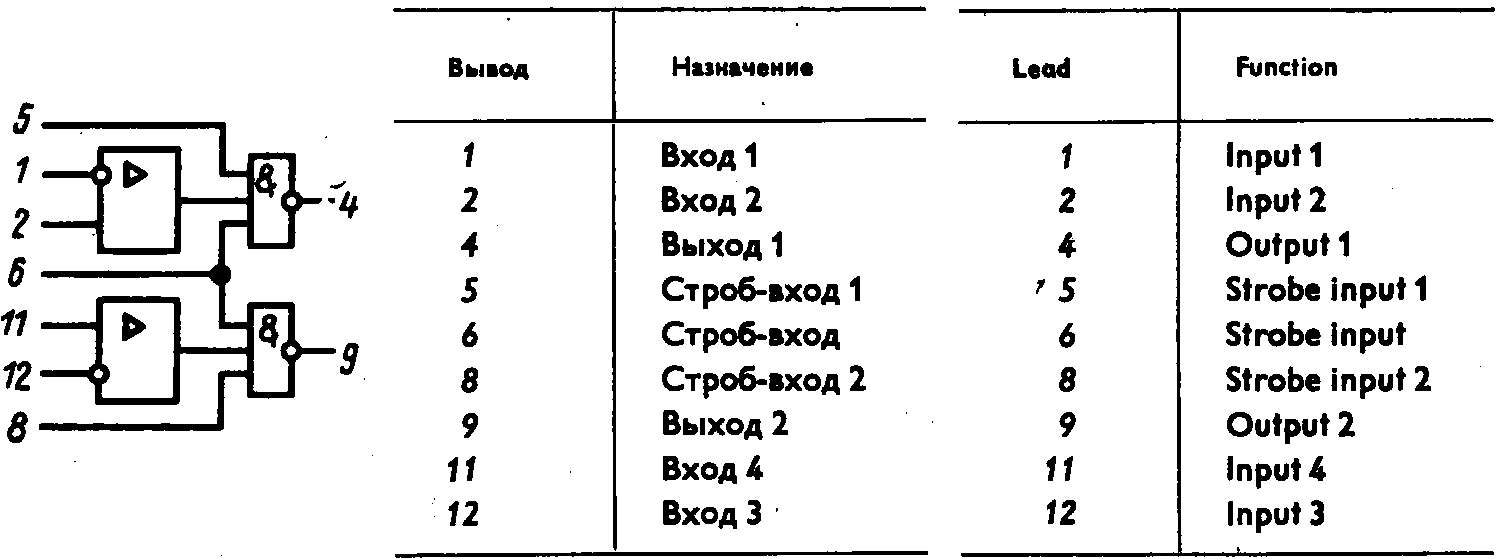

Двухканальный усилитель воспроизведения с управляемой полярочувствительностью и триггерным выходом с открытым коллектором.
Зарубежного аналога не было.
Данные на нее из отраслевых каталогов, версии
1984 и 1988 годов.
Производитель - завод "Азон", г.Баку (Азербайджан). Потребность в микросхеме, как видно, сохранялась и в конце 90-х годов; хотя уже и начали экономить на покрытии выводов.

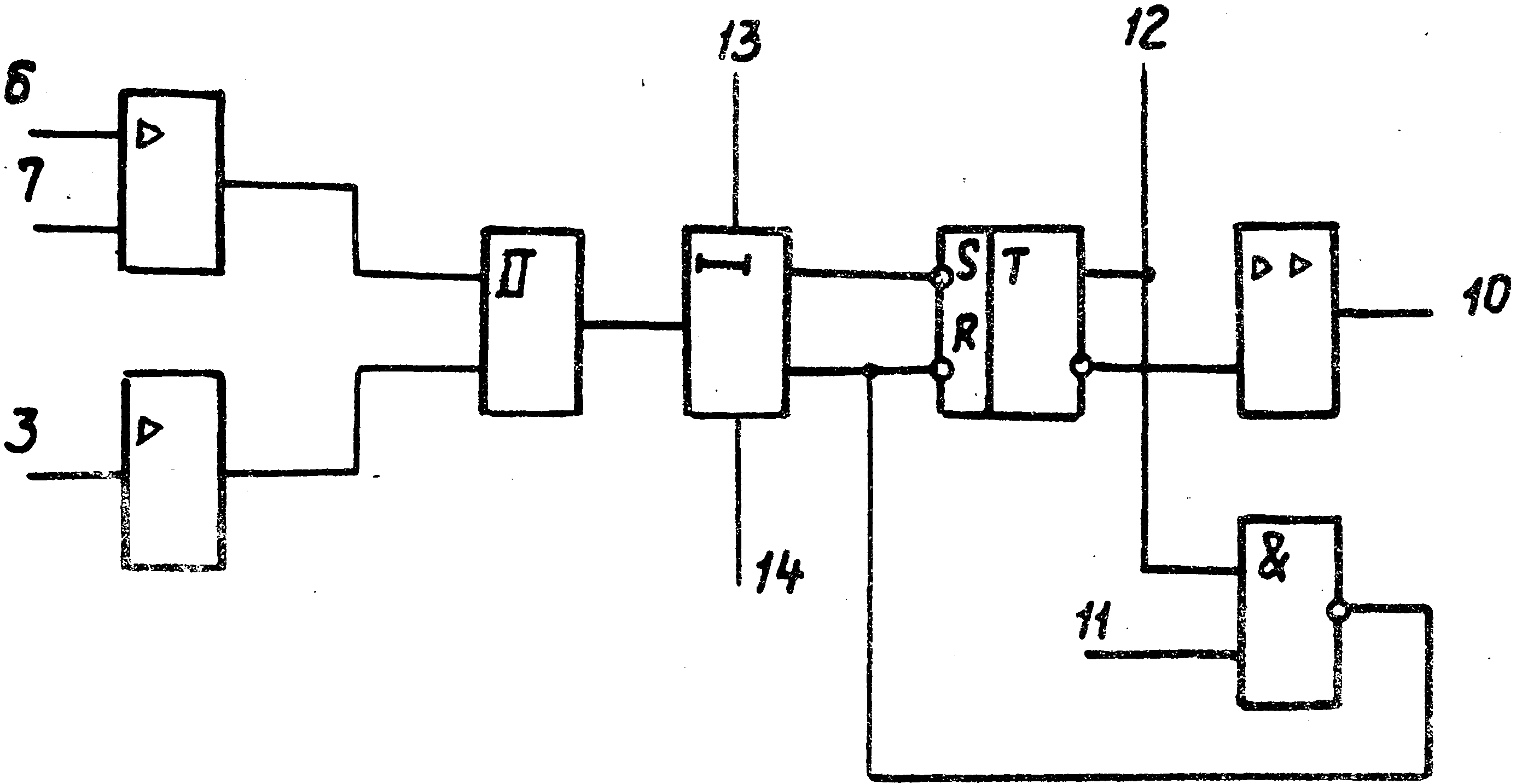

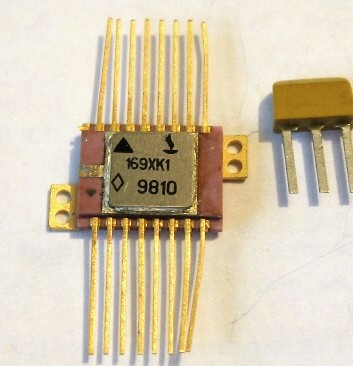

| Многофункциональная схема с
регулируемым порогом срабатывания. В справочниках почти не встречается,
нашел я её только в отраслевом каталоге за 1981 год.
Производитель - "Азон", г.Баку (Азербайджан). Судя по маркировке, в 1998 году завод еще работал и более того - выпускал продукцию с военной приемкой. Что немного странно... |
 |
Источники:
1. Микросхемы интегральные полупроводниковые цифровые.
Группа 6231. Справочник. Том II. РМ11 070.013.2. ВНИИ "Электронстандарт", 1976.
2. Каталог интегральных микросхем. Часть 1 (цифровые).
Центральное бюро применения. 1977.
3. Перечень развиваемых серий ИС. Редакция 1978 г.
4. Каталог интегральных микросхем. Часть 1 (цифровые).
Центральное конструкторское бюро. 1982.
5. Каталог интегральных микросхем. Том 1. Центральное конструкторское бюро. 1986.
6. Каталог перспективных интегральных микросхем. - Москва, 1988.
7. Микросхемы интегральные. Группа 6331. Сборник справочных листов. РД11 0488.2-88.
Издание официальное. ВНИИ "Электронстандарт", 1989.
8. Нефедов А. В. Интегральные микросхемы и их зарубежные
аналоги: Справочник. Т. 2.— М.: КУбК-а, 1997.
9. Каталог. Цифровые и аналоговые интегральные микросхемы. Часть 2. Условные графические обозначения, назначения выводов и габаритные чертежи корпусов. - ГУП Центральное конструкторское бюро "Дейтон", 1998.
