170ая серия

Микросхемы этой серии выполнены на основе ТТЛ по биполярной планарно-эпитаксиальной технологии с изоляцией p-n переходом и предназначены для работы в устройствах управления цепями записи и считывания информации, в адресных и разрядных шинах, для передачи информации по линиям связи, для преобразования сигналов, считываемых с блоков памяти запоминающих устройств ЭВМ и устройств дискретной автоматики.

Собственно, это вариант 169ой серии в DIP-корпусе.

170АА1 170КТ1 170УЛ1
170АА3 170КТ2 170УЛ5
170АА4 170КТ3 170УЛ6
170АА6
170АА7

К170АА1

микросхема К170АА1

Микросхема содержит два формирователя втекающих токов на 200 мА.

Справочный лист на неё.

Производитель - завод "Азон", г.Баку (Азербайджан)..

Пока неизвестно, был ли у неё зарубежный прототип.

микросхема К170АА1
(фото от 1Ж24Б)

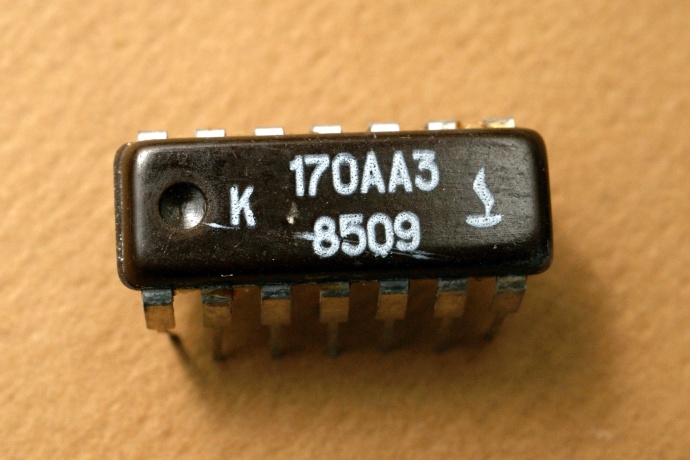

К170АА3

микросхема К170АА3

Формирователь вытекающего тока на 500 мА. Справочные листы на неё, в версиях 1985 и 1988 года.

Первоначально она называлась К170КТ3. Производитель - завод "Азон", г.Баку (Азербайджан).

Как и с многими микросхемами этой серии, описания К170АА3 в справочниках содержат много ошибок и разночтений. Так, во многих местах на её функциональной схеме указывают два выхода, Y2 - на выводе 13. Нигде не указано, чем он отличается от Y1, какой вообще его смысл?

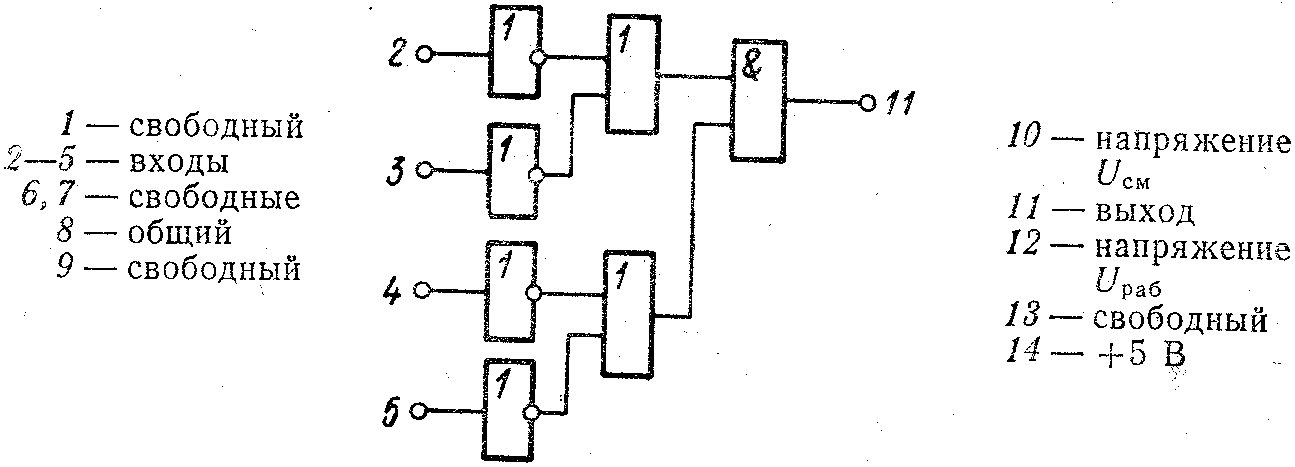

Но на самом деле, выход у микросхемы всего один. Более того, если посмотреть на принципиальную схему (она известна для 169АА3), то там второго выхода не просматривается даже в теории. Откуда его взяли некоторые авторы - непонятно. Правильная цоколёвка вот:

микросхема К170АА3

Возможно, это идёт от указанного в книгах зарубежного аналога, SN75325. У неё действительно два выхода. Но это ложный след, SN75325 совершенно другая микросхема, и по функциям (в ней два независимых драйвера ферритовой памяти, каждый коммутирует ток до 600 мА), и по принципиальной схеме, и по параметрам. Ну взять даже питание выходного каскада зарубежной схемы - до +27 В...

микросхема К170АА3

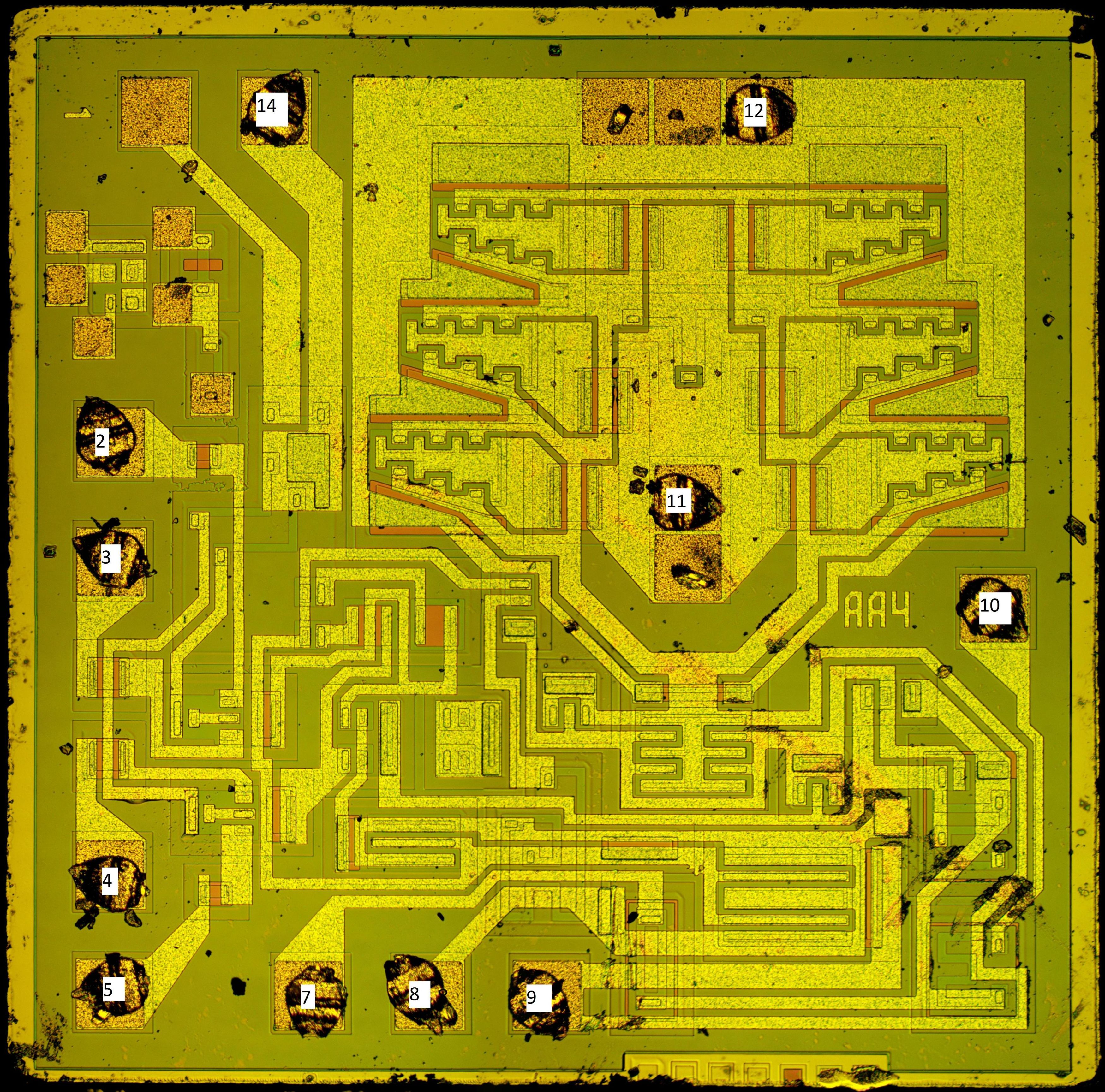

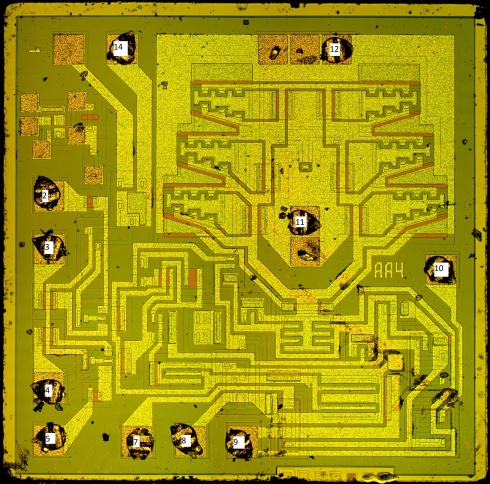

К170АА4

микросхема К170АА4

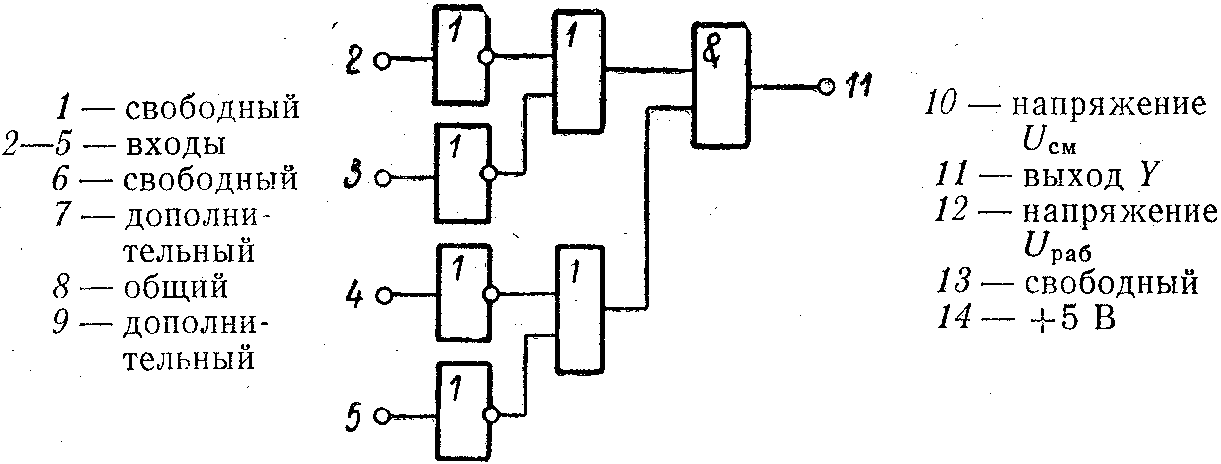

Это тоже формирователь вытекающего тока. К170АА4 почти полностью совпадает с предыдущей, только это формирователь импульсного вытекающего тока. Функциональная схема осталась та же, параметры почти те же - изменилась лишь величина вытекающего тока до 550 мА в импульсе, и допустимая ёмкость нагрузки возросла в полтора раза, до 270 пФ.

Справочные листы на микросхему, в версиях 1985 и 1988 года. Вопрос с зарубежным прототипом советские источники обходят.

Интересно, что знака производителя на ней нет.

микросхема К170АА4

К170АА6

микросхема К170АА6

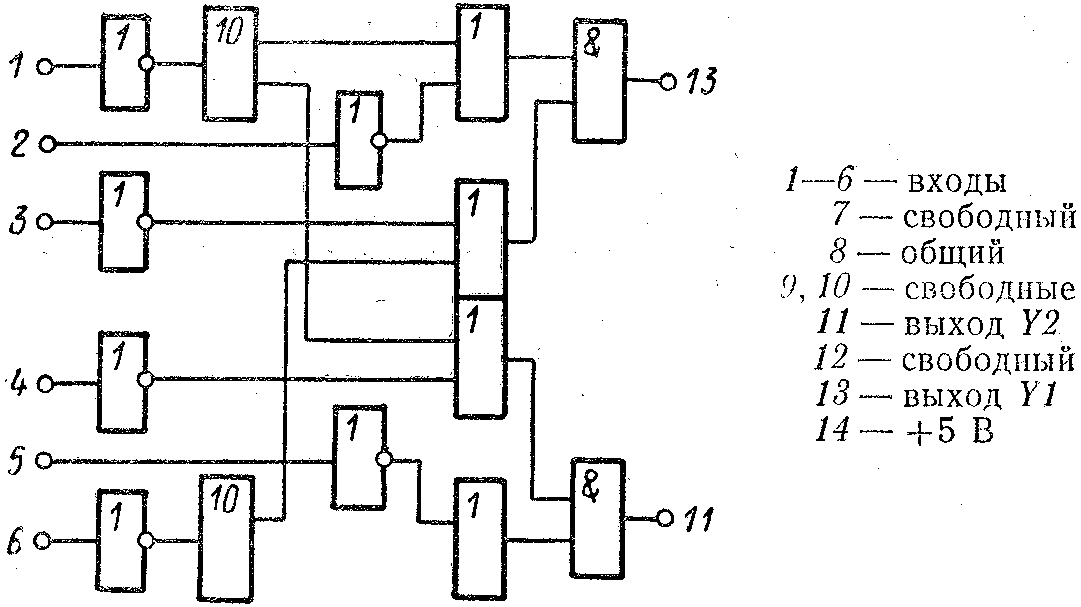

Два формирователя втекающего (по некоторым источникам вытекающего) тока на 200 (по некоторым источникам на 330) мА, с входной логикой 6НЕ-4ИЛИ-2И. В общем, неразбериха продолжается...

Микросхема разработана ориентировочно в 1976 году. Справочные листы на неё в версиях 1985 и 1988 года, и ещё один вариант.

Производитель - завод "Азон", г.Баку (Азербайджан).

микросхема К170АА6

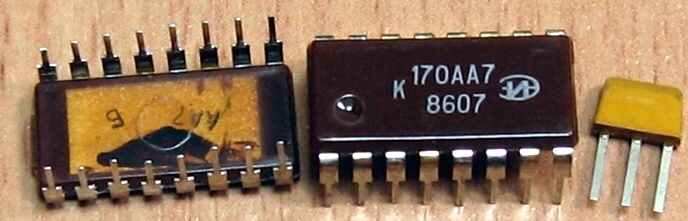

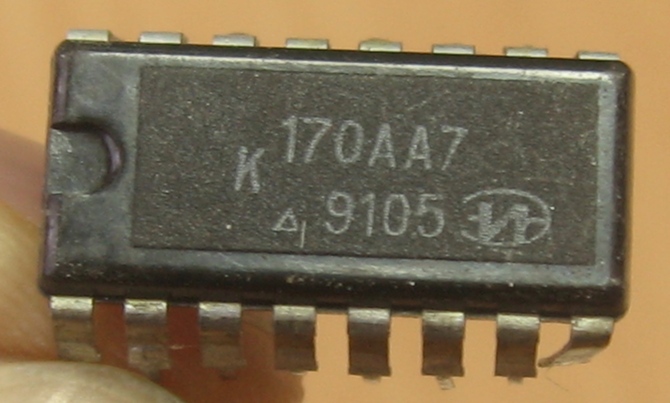

К170АА7


(экспонат предоставлен фирмой ЗАО "Электронные системы контроля", г.Пермь.)

4-канальный формирователь втекающего (вытекающего) тока на 600 мА; содержит 169 интегральных элементов, для этой серии рекорд. Справочные листы на неё из отраслевых каталогов 1985го и 1988 года. Имеет, единственная в этой серии, не самый распространенный корпус - 2106.16-1, он шире стандартного DIP-16.

Производитель - "Микрон", Зеленоград.

Электрические параметры

остаточное напряжение
   низкого уровня 700 мВ
   высокого уровня 1,5 В
максимальный входной ток
   высокого уровня 40 мкА
   низкого уровня 1,6 мА
максимальный выходной ток
   высокого уровня 200 мкА
   низкого уровня 600 мА
напряжение питания 5 В + 5%
ток потребления 60 мА
время задержки включения/выключения 120/150 нс
максимальная емкость нагрузки 22 пФ
температурный диапазон -10...+70°С
сохраняемость 25 лет
мин наработка 100 000 ч

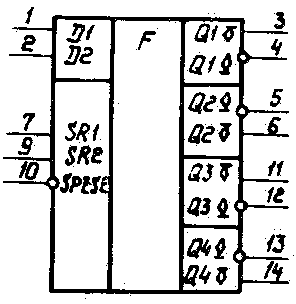

Назначение выводов

1, 2 - входы дешифратора; 3, 6 - выходы (эмиттерные); 5, 4 - выходы (коллекторные); 7, 9 - строб-входы; 8 - общий; 10 - строб-вход разрешения выборки; 11, 14 - выходы (эмиттерные); 12, 13 - выходы (коллекторные); 15 - напряжение смещения; 16 - питание

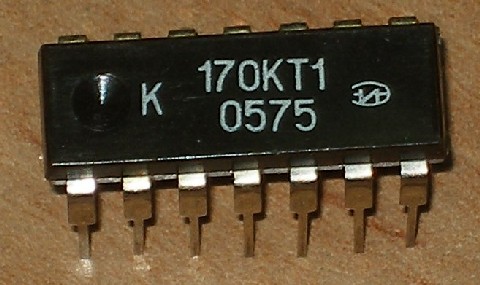

К170КТ1

О! Еще одна "секретная" микросхема, которая встречается только в самых старых справочниках по этой серии. Это два формирователя втекающих токов на 200 мА, то есть старый вариант К170АА1. Справочные данные на неё.

Производитель - "Микрон", Зеленоград.

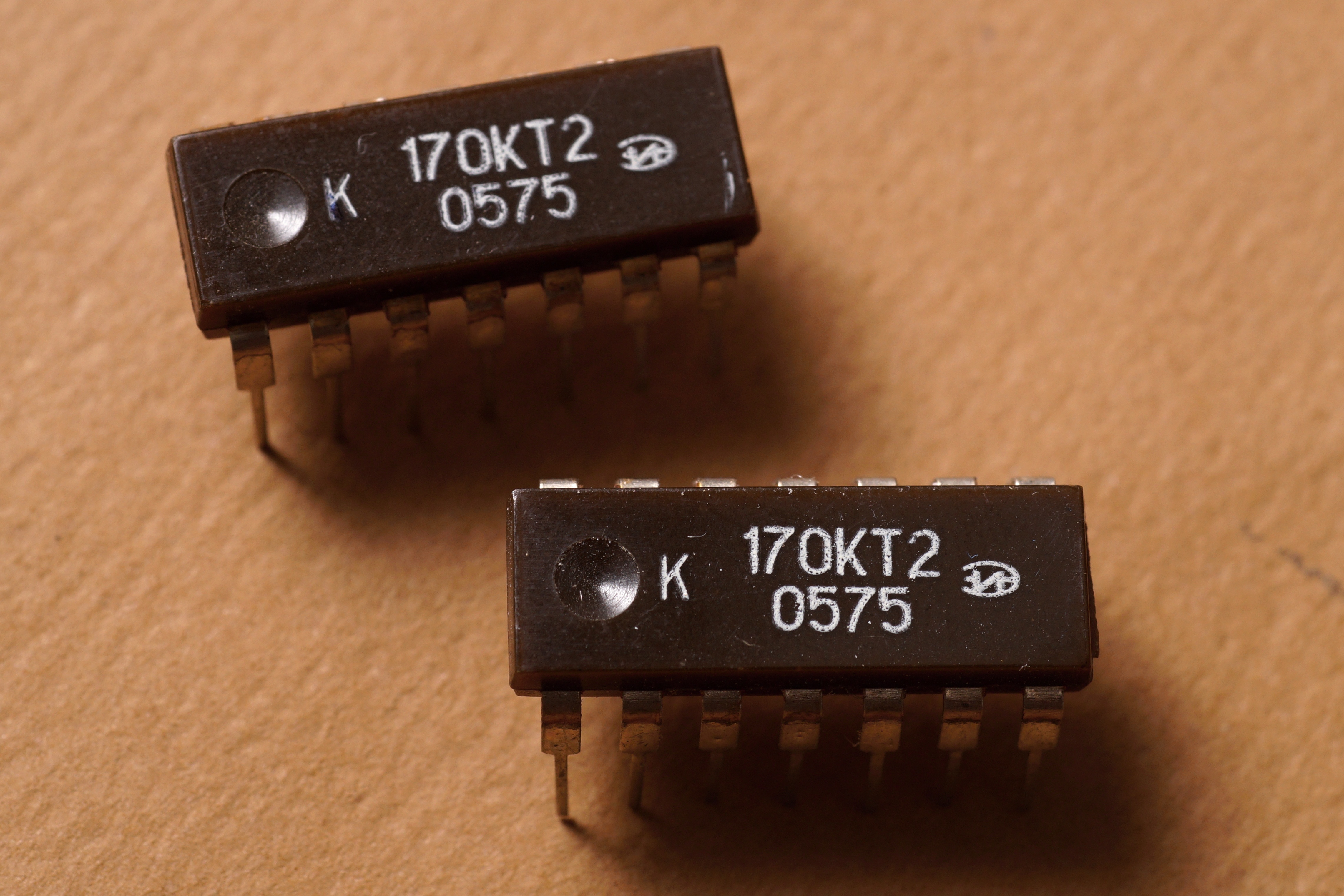

К170КТ2

микросхема К170КТ2

Формирователь втекающего тока на 500 мА (раннее название К170АА2) от зеленоградского "Микрона". Справочные данные на неё.

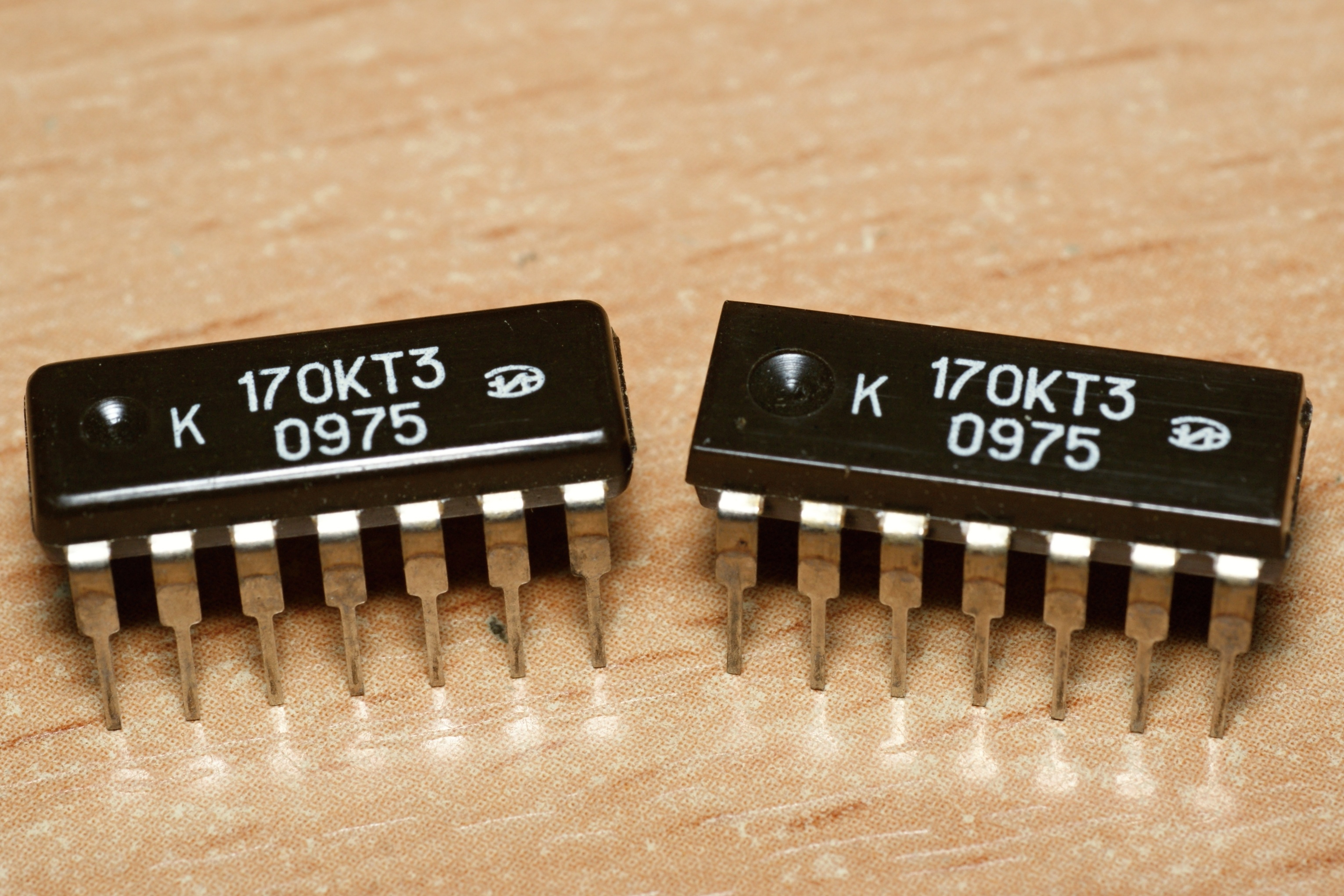

К170КТ3

Формирователь вытекающего тока на 500 мА. Микросхема, которой почти нет в справочниках. А почему? А потому что мы знаем её под именем К170АА3...

Справочные данные на неё. Производитель - "Микрон", Зеленоград.

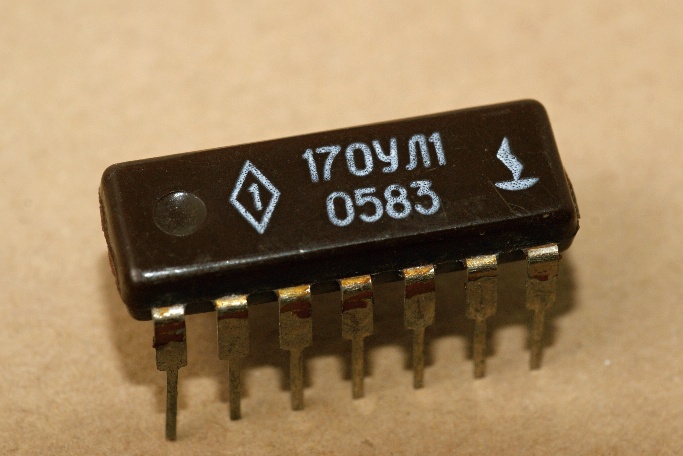

170УЛ1

Микросхемы этой серии с военной приемкой встречаются не часто. Вот пример такой, 170УЛ1 - четырехканальный однополярный усилитель воспроизведения.
Справочные данные на него из отраслевых каталогов, версии 1985г. и 1988г.; впрочем, они равнозначны.

Производитель - "Азон", г.Баку (Азербайджан).

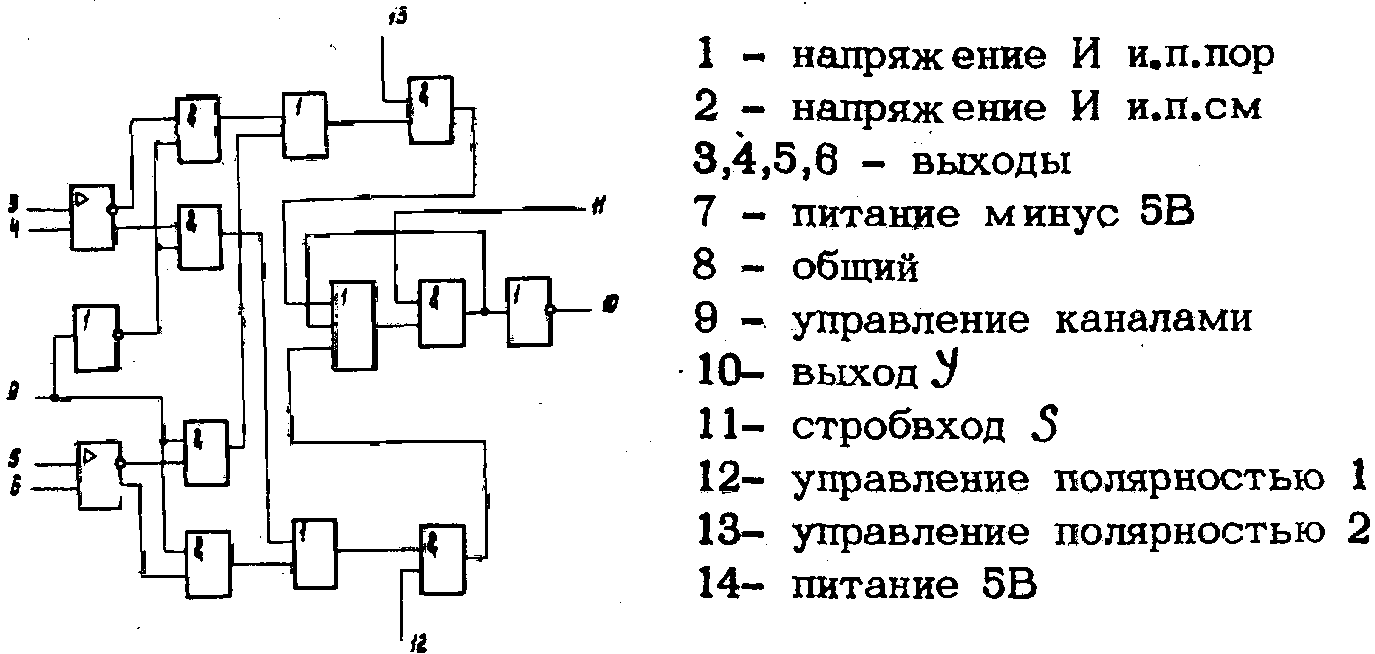

К170УЛ5

микросхема К170УЛ5

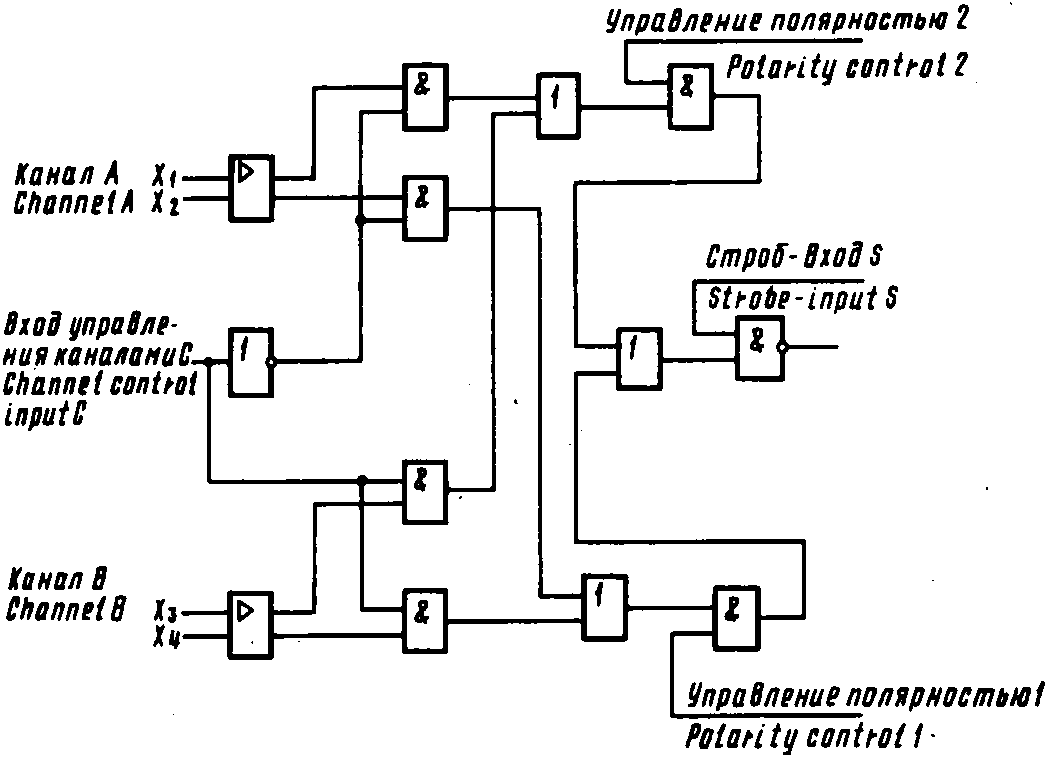

Двухканальный усилитель воспроизведения с управляемой полярочувствительностью и триггерным выходом.

Справочный лист на микросхему. Зарубежного аналога у неё вроде бы нет.

Выпуск её был начат примерно в 1978 году. Производитель - завод "Азон", г.Баку (Азербайджан).

 Усилители воспроизведения в этой серии предназначены для управления памятью на ферритовых сердечниках формата 3D (Кубы) и 21/2D. К170УЛ5 преобразует выходные сигналы памяти в виде низкоуровневых импульсов 30-40 мВ в стандартные уровни логических сигналов.

микросхема К170УЛ5
(фото от 1Ж24Б)

К170УЛ6

микросхема К170УЛ6

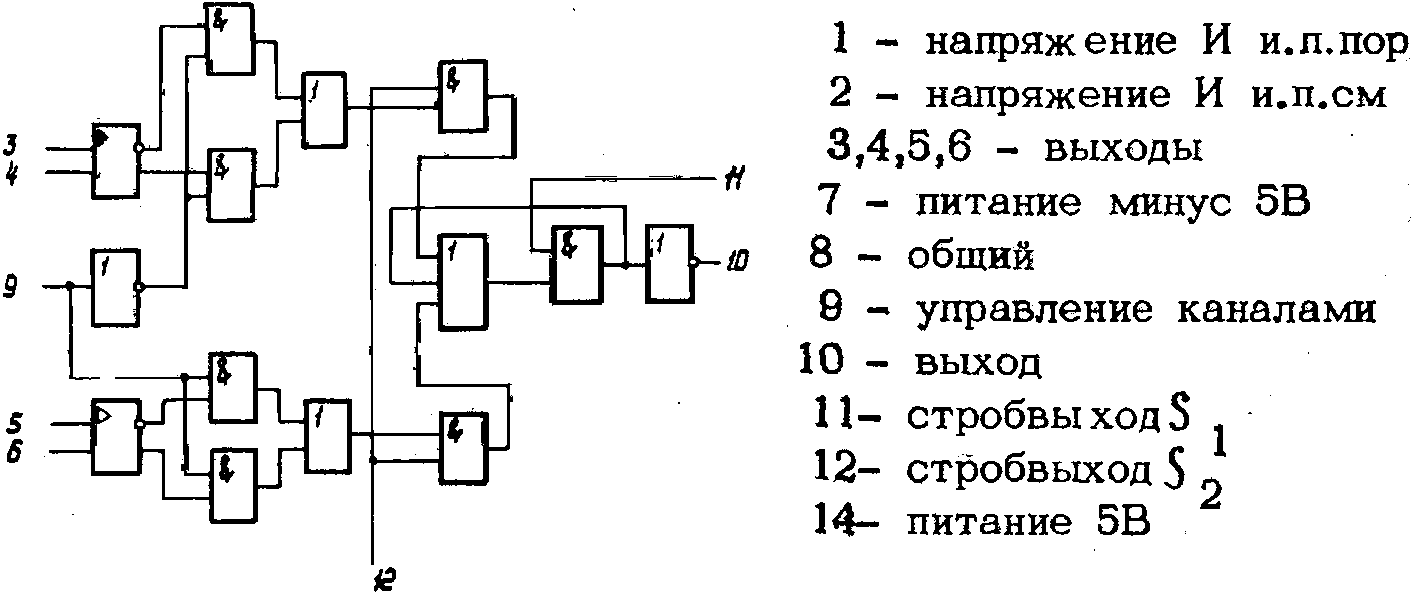

Двухканальный двухполярный усилитель воспроизведения с триггерным выходом. Справочный лист на микросхему.

Пишут, что её зарубежный аналог - SN7522. Назначение у них сходно, однако сравнение показывает, что принципиальные схемы и параметры у них совсем разные, так что аналог довольно условный. Возможно, SN7522 дала лишь идею для разработки собственной микросхемы.

Выпуск её был начат примерно в 1978 году. Производитель - завод "Азон", г.Баку (Азербайджан).

 Усилители воспроизведения в этой серии предназначены для управления памятью на ферритовых сердечниках формата 3D (Кубы) и 21/2D. К170УЛ6 преобразует выходные сигналы памяти в виде низкоуровневых импульсов 18-22 мВ 50-100 нс в стандартные уровни логических сигналов.

Источники:

1. Микросхемы интегральные полупроводниковые цифровые. Группа 6231. Справочник. Том II. РМ11 070.013.2. ВНИИ "Электронстандарт", 1976.
2. Каталог интегральных микросхем. Часть 1 (цифровые). Центральное бюро применения. 1977.
3. Перечень развиваемых серий ИС. Редакция 1978 г.
4. Каталог интегральных микросхем. Часть 1 (цифровые). Центральное конструкторское бюро. 1982.
5. Интегральные микросхемы. Часть 1. Интегральные микросхемы цифровые. ЭЛОРГ, Москва.
6. Каталог интегральных микросхем. Том 1. Центральное конструкторское бюро. 1986.
7. Микросхемы интегральные. Группа 6331. Сборник справочных листов. РД 11 0488.2-88. Издание официальное. ВНИИ "Электронстандарт", 1989.
8. Автоматизированная информационно-поисковая система "Меркурий". Каталог интегральных микросхем. Часть 1. Приборы общетехнического назначения. ЦКБ "Дейтон". Редакция 1990 г.
9. Нефедов А. В. Интегральные микросхемы и их зарубежные аналоги: Справочник. Т. 2.— М.: КУбК-а, 1997.
10. Каталог. Цифровые и аналоговые интегральные микросхемы. Часть 2. Условные графические обозначения, назначения выводов и габаритные чертежи корпусов. - ГУП Центральное конструкторскою бюро "Дейтон", 1998.
