1807ая серия

Ряд микропроцессоров по n-МОП технологии, аналоги DEC-овских схем.

Производитель - НПО "Электроника" (ныне ВЗПП), г.Воронеж

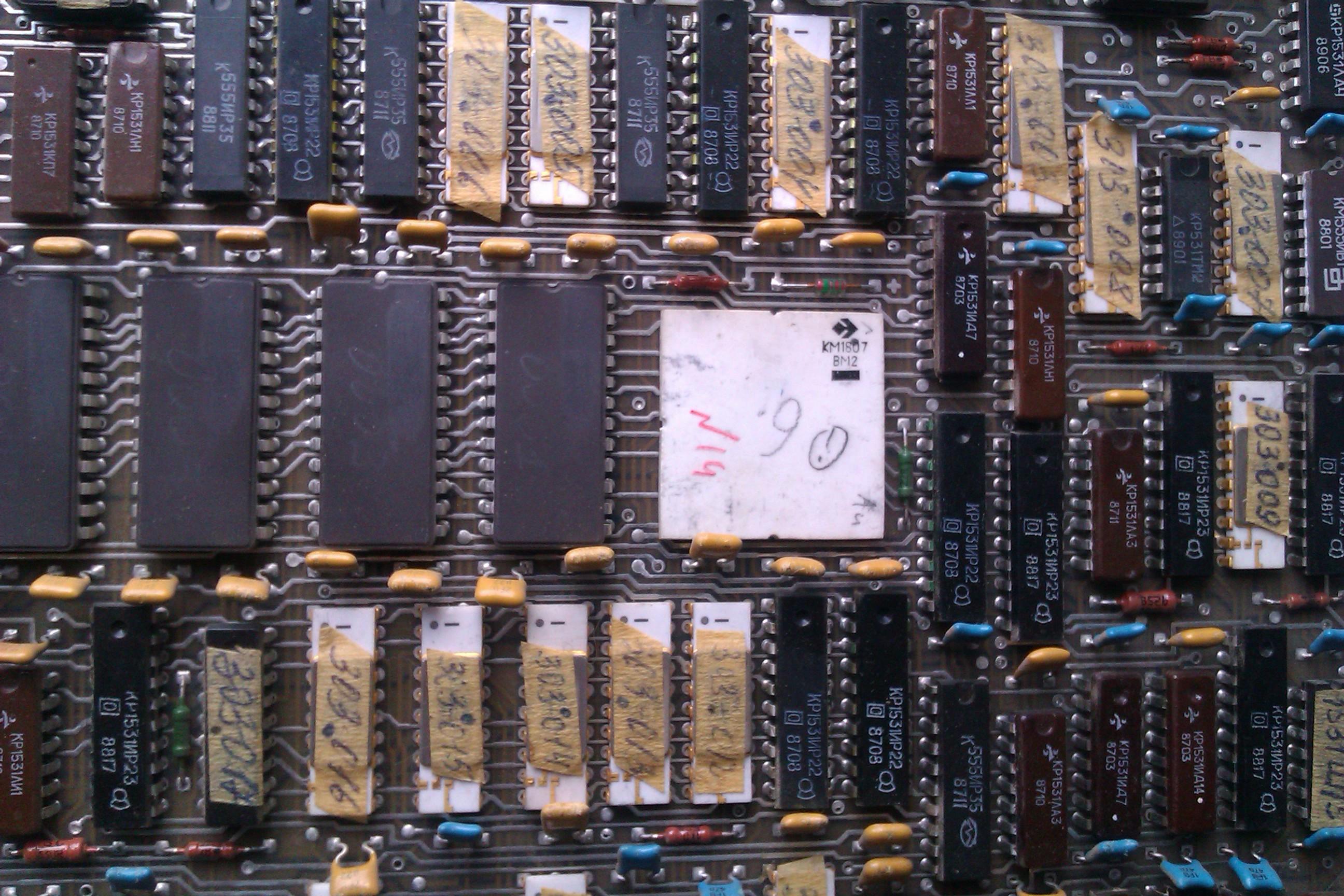

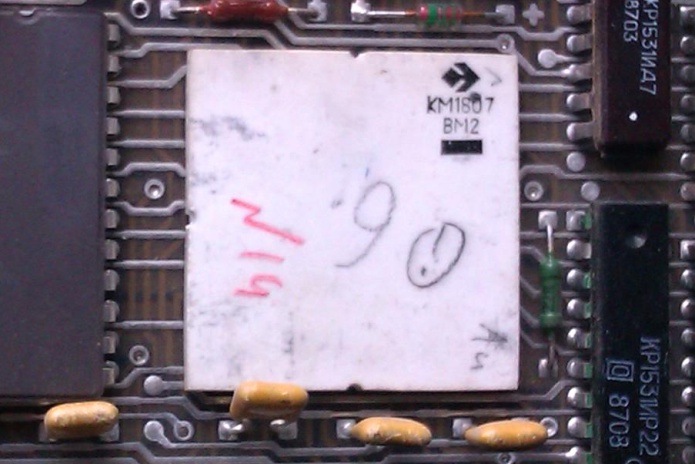

КМ1807ВМ2

(фото от skoroxod)

Микросхема представляет собой 32-разрядный микропроцессор с системой команд microVAX. Тактовая частота 8,1 МГц, ток потребления 400 мА.

В состав входят регистр микрокоманд, блок управления и синхронизации, ПЗУ констант, регистры адреса ОЗУ, блок контроля четности, ОЗУ, регистр размера сдвига, сдвигатель, стек, программный счетчик, шины данных, регистр сдвигателя, АЛУ, регистры-аккумуляторы, таймер, буфер ввода /вывода шины данных, регистр кодов условий, регистр прерываний.

Микросхема имеет 2 внутренние 32-разрядные шины данных D (через буферы ввода-вывода может подключаться к внешней шине) и ID (для пересылки операндов внутри схемы). Арифметическо-логическое устройство выполняет 7 логических, 8 арифметических операций и операцию шаг умножения над 32-разрядными данными. Регистр микрокоманд принимает со входов и хранит в течении цикла 21-разрядную микрокоманду. ОЗУ представляет собой набор из 47 32-разрядных регистров.

Краткое описание из справочника на неё. С корпусами есть некоторая путаница - в заголовке описания указаны варианты К1807ВМ2 (керамика) и КР1807ВМ2 (должна быть пластмасса), а вот в в тексте уже только один керамический корпус. Ну а по факту мы видим вообще КМ1807ВМ2...

Применение - плата М7А (клон М7135), а она в свою очередь применялась в МС 0104.

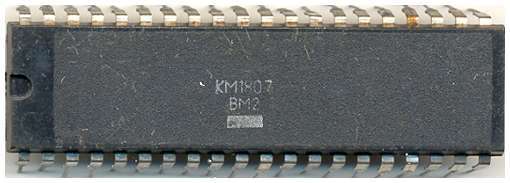

КМ1807ВМ2 - фальшивка?

(фото с форума Полигон призраков)

Какой-то вообще странный экземпляр. По обозначению совпадает с предыдущим, но в таком корпусе 1807ВМ2 просто невозможен...

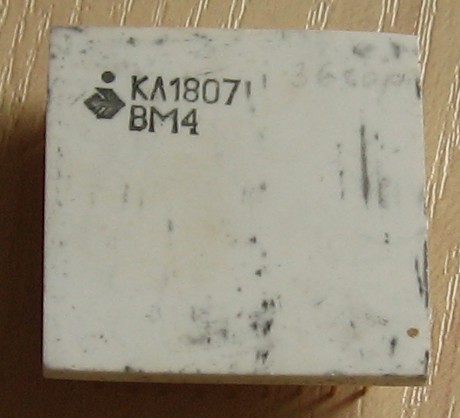

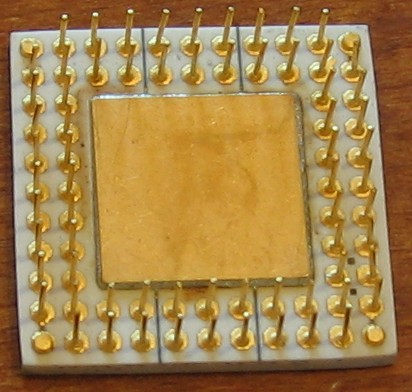

КЛ1807ВМ4

Источники:

1. Нефедов А.В. Интегральные микросхемы и их зарубежные аналоги: Справочник. Т. 11. - М.: ИП РадиоСофт, 2001
