1816ая серия

Хорошо знакомая отечественным электронщикам серия микроконтроллеров - аналогов Интеловских 8031-8035-8048. Разработка её была завершена к 1985 году; в 1985-86 годах технология изготовления была переведена с n-МОП на КМОП, новая серия получила номер 1830.

Серия, казалось бы, "обсосана" вдоль и поперек, но...

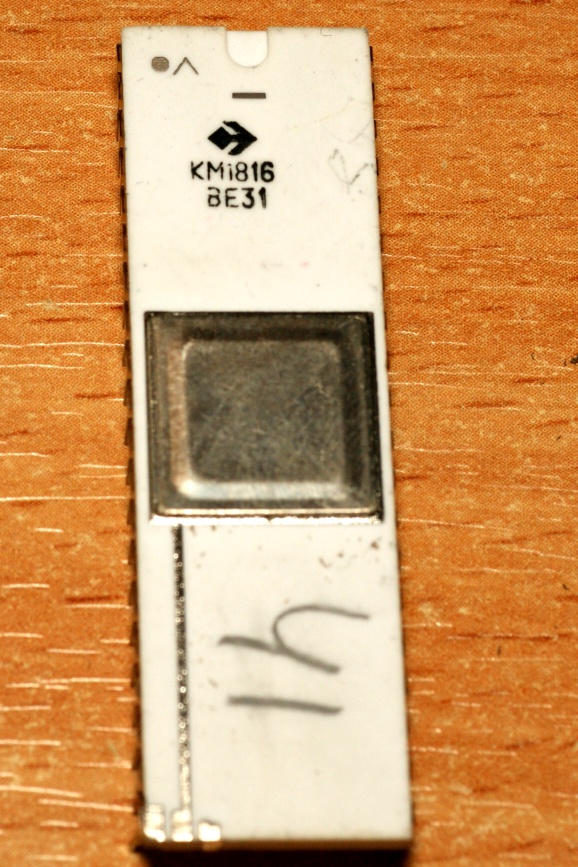

КМ1816ВЕ31

Наравне с ВЕ51 - это самая известная микросхема серии, аналог Интеловской i8031. Впрочем, вариант в керамике встречается нечасто.

Производитель - воронежское НПО "Электроника" (ныне ВЗПП), хотя эту серию в основном делали украинские заводы...

КМ1816ВЕ35

Аналог i8035. Тема, кстати, называлась "Кочан-10С". Судя по литературе, не имел встроенного ПЗУ. Заводской паспорт от нее.

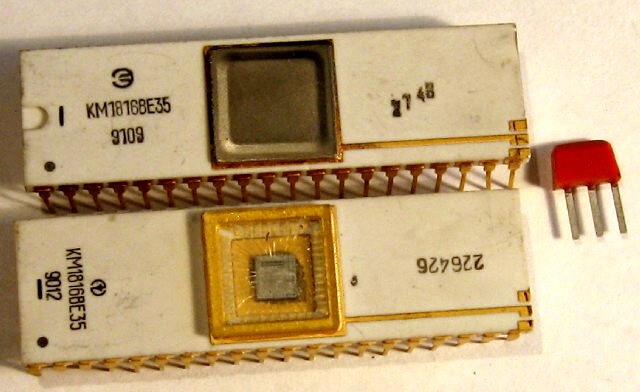

Верхняя микросхема, производства "Квантора" (Украина, Тернопольская область, г.Збараж), именно такая и есть.

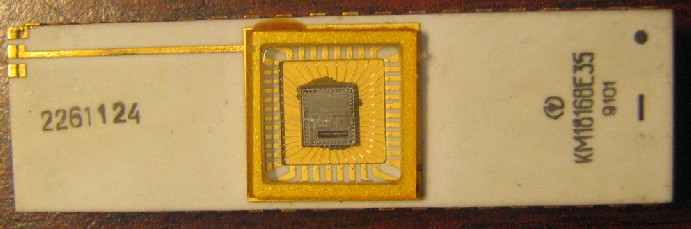

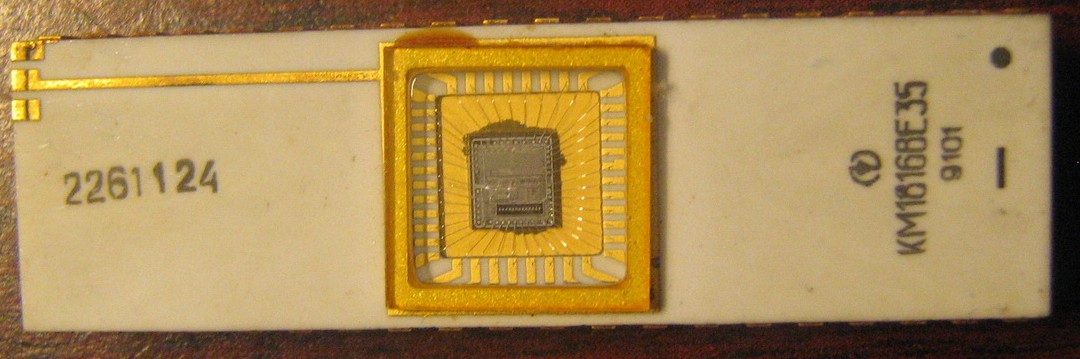

А вот нижняя, Квазаровская - с окошком для стирания УФ ПЗУ! Это отбраковка КМ1816ВЕ48 с "битой" памятью, не пропадать же добру. Или, как изящно выразились в бирочке, "ошибочно замаркированные" :)))


(фото Евгения)


(фото с форума Полигон Призраков)

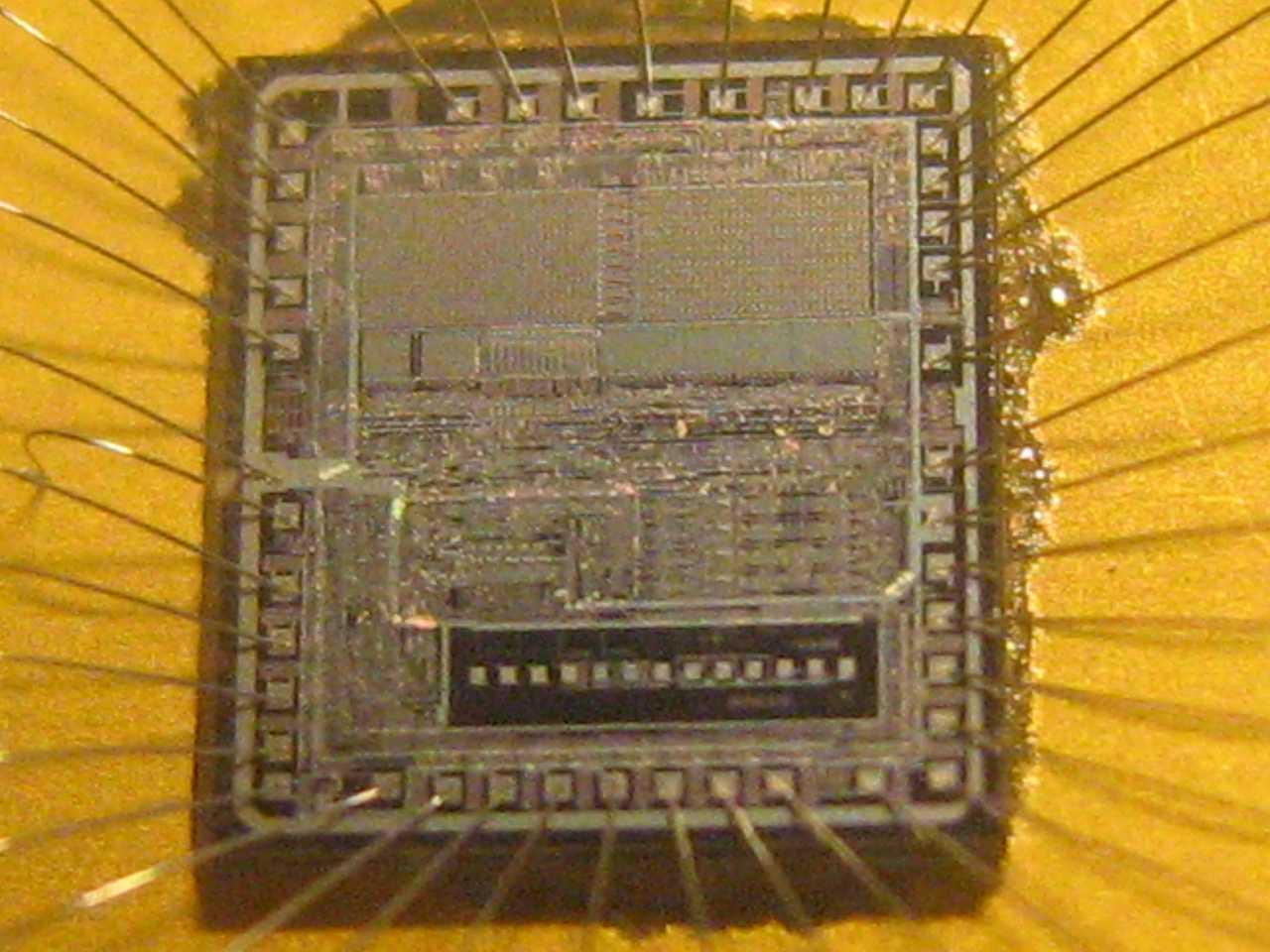

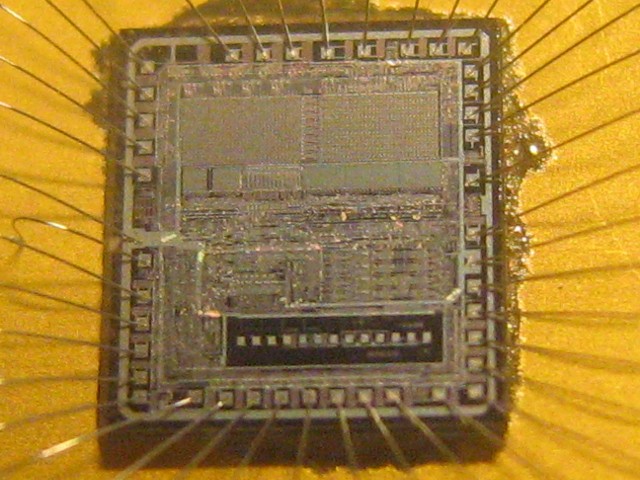

Массив памяти на кристалле хорошо виден, однако он недоступен для каких-либо операций.


(фото Евгения)

КР1816ВЕ35

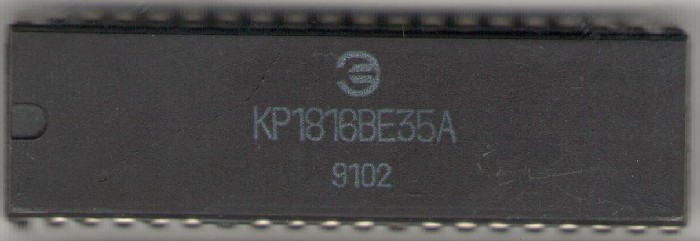

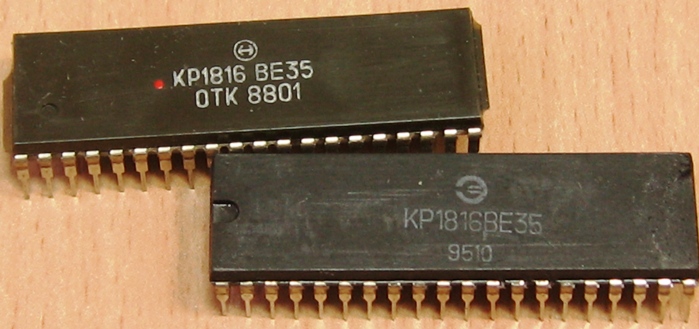

А вот те же микросхемы, но в пластмассе (паспорт от них); производства "Квантора" (Тернопольская область, г.Збараж) и "Восток" (г.Новосибирск). Чем интересны они? в общем-то ничем, это весьма массовые микросхемы. Единственный комментарий - это самый ранний и самый поздний из известных мне образцов. Так что, полагаю, разработаны они были в Новосибирске...

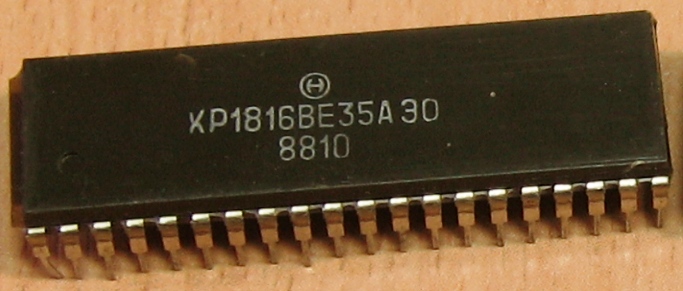

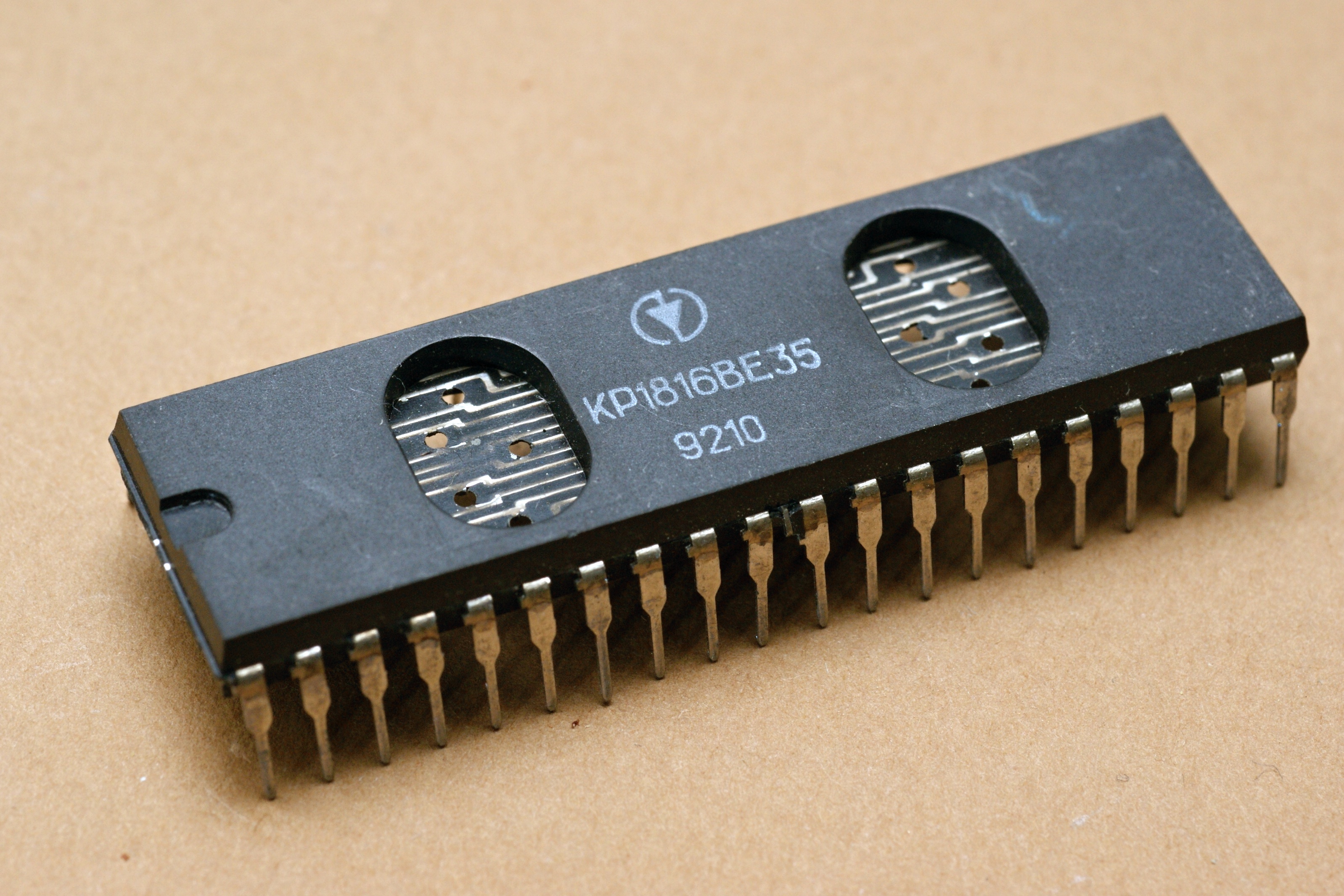

Но всё же пара необычных экземпляров у меня есть... это процессоры со странным обозначением, КР1816ВЕ35А-ЭО/ОЭ. Если буква "А" еще как-то объяснима - это версия с пониженной тактовой частотой, то "ЭО"... гм...

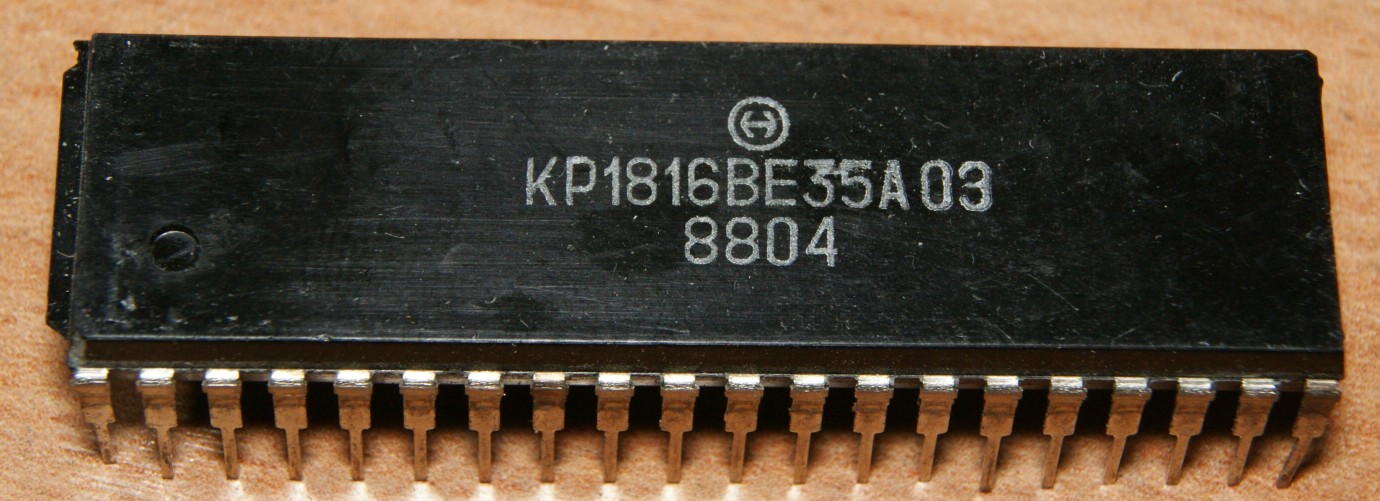

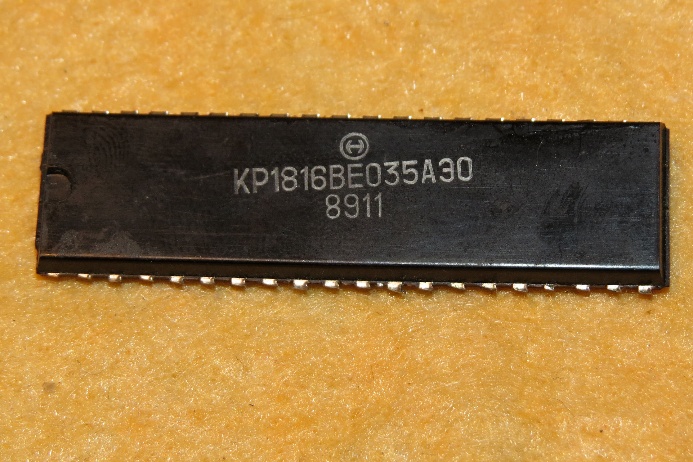

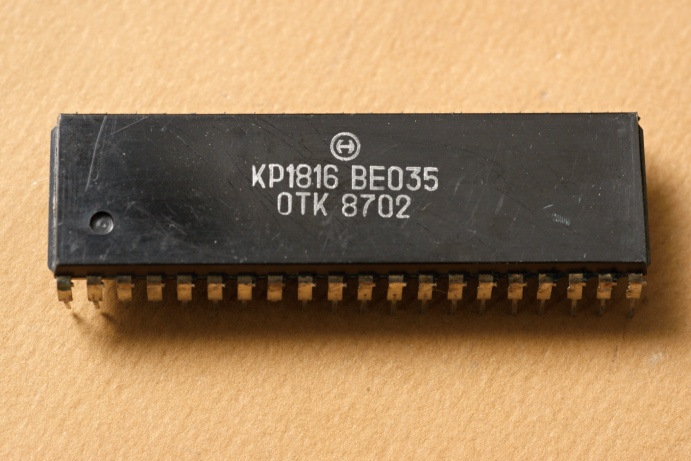

А вот и варианты с дополнительным нулём в номере:


(фото Сергея Фролова)

К1816ВЕ35

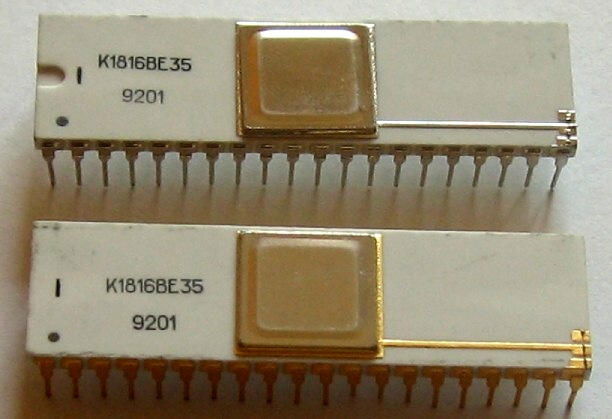

А вот сладкая парочка без маркировки производителя. Странность у них в том, что это К1816, а не КМ1816, как должно было быть...

Одна дата выпуска, всё совпадает... при этом один в никеле, второй золотой.

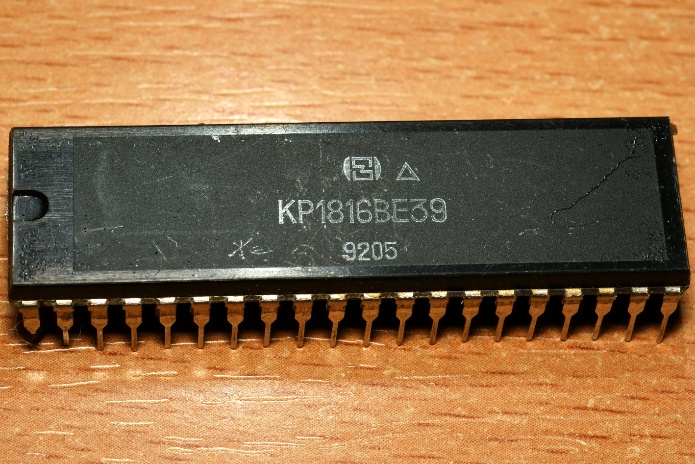

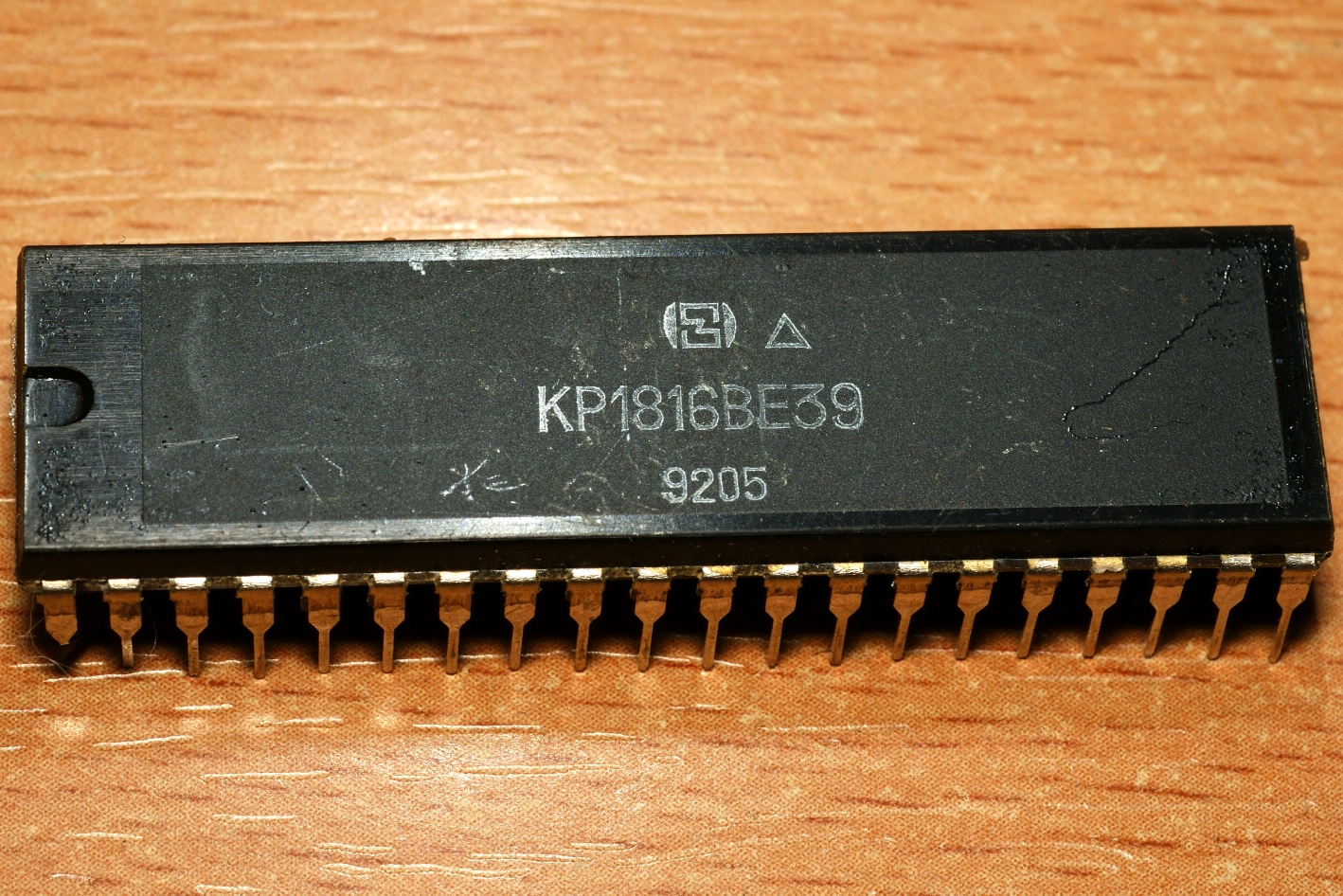

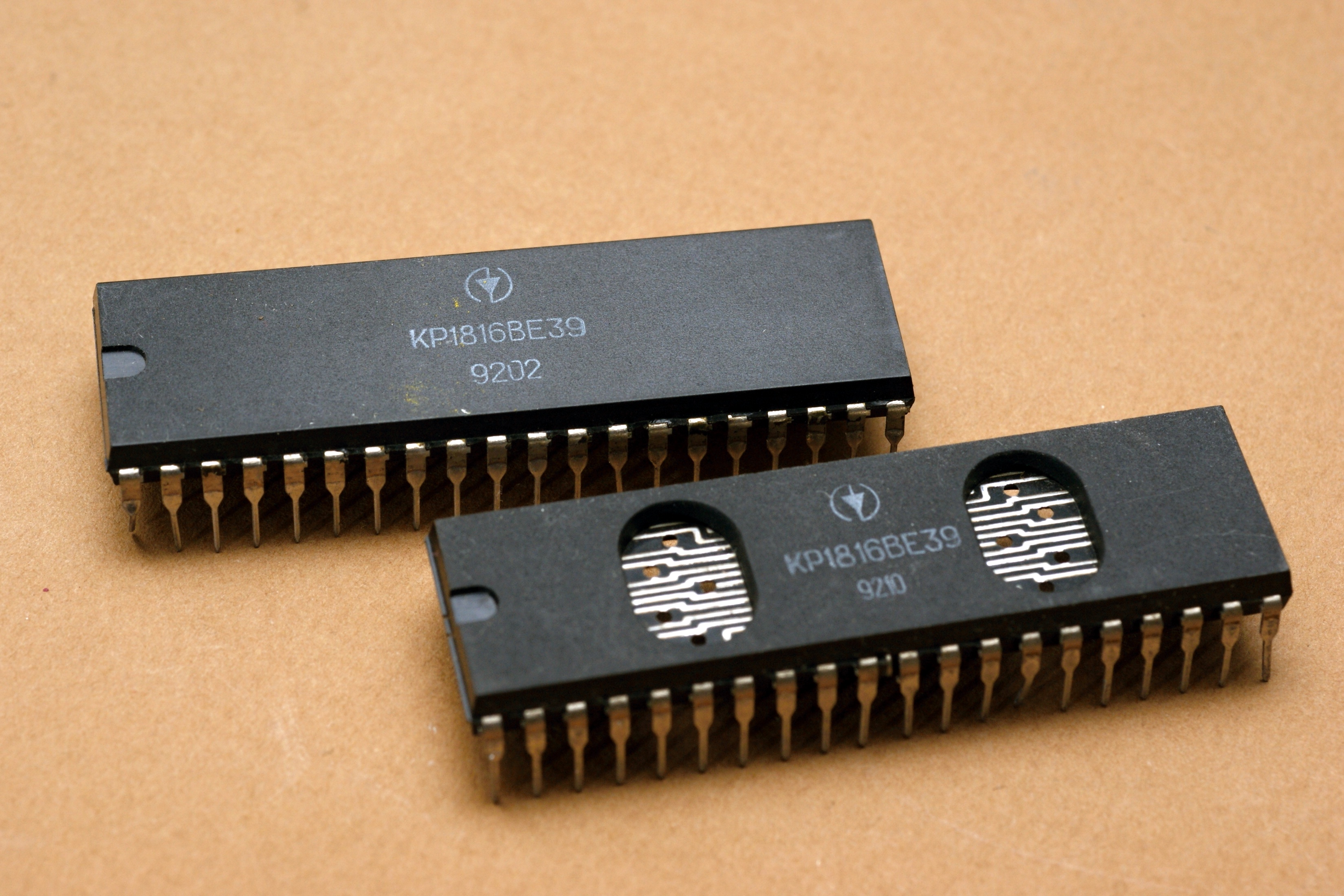

КР1816ВЕ39

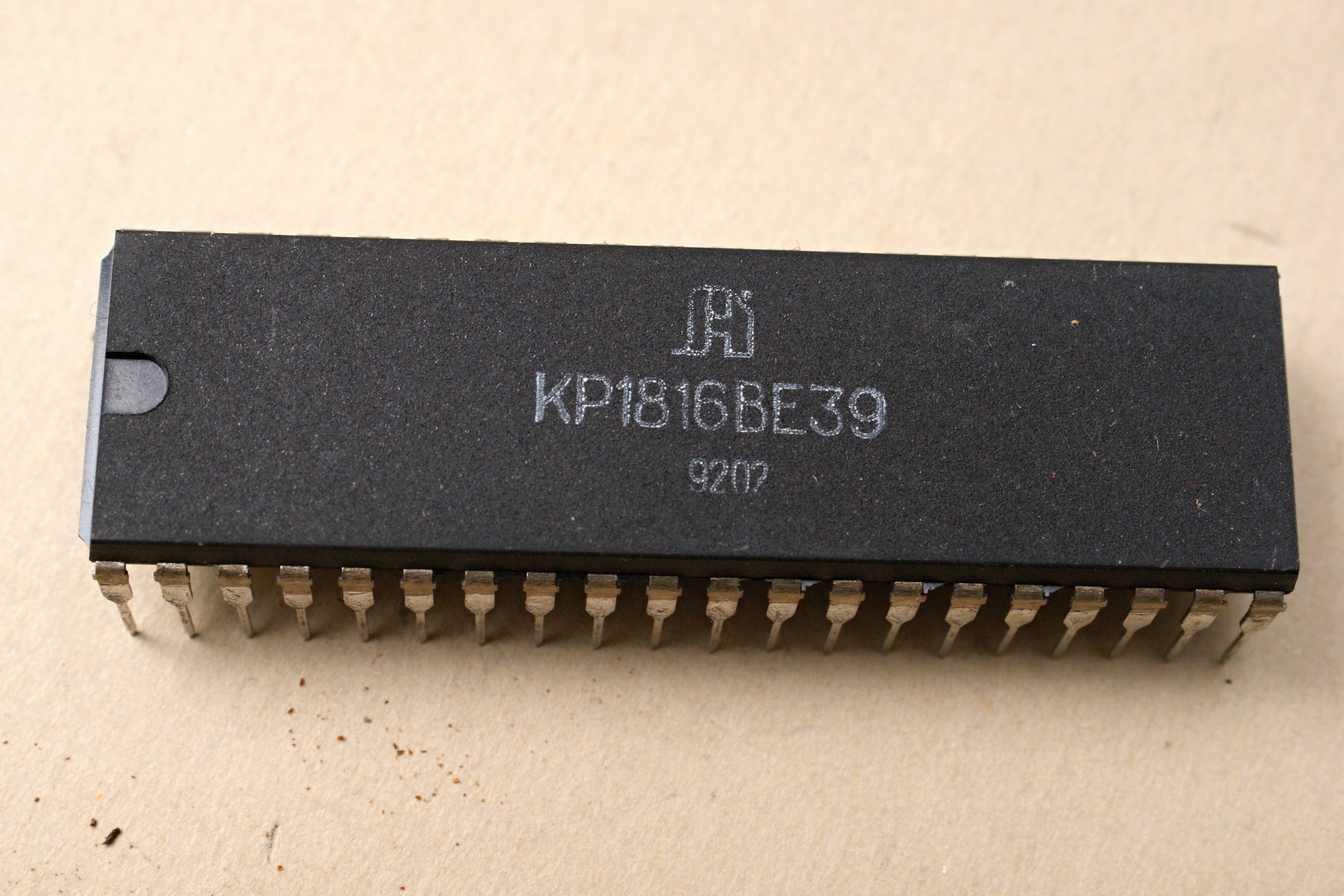

Довольно обычная микросхема серии, тема "Кочан-2С". Разве что - первая 1816 производства ивано-франковского "Родона" у меня в коллекции. А вот, к примеру, заводской паспорт от такой микросхемы, выпущенной Квазаром.

КР1816ВЕ48, КМ1816ВЕ48

Микросхема относится к первому поколению отечественных микроконтроллеров этого семейства. Аналог i8748 (8-разрядный микроконтроллер с 1К УФ-ППЗУ).

Производители - украинские заводы "Квантор" (Тернопольская область, г.Збараж) и "Квазар" (г.Киев).

Я случайно, перебирая экземпляры, заметил, что они выпускались с разными кристаллами! По всей вероятности, это аналоги разных схем: изначального 8748 и сделанного по усовершенствованной HMOS технологии 8748H.

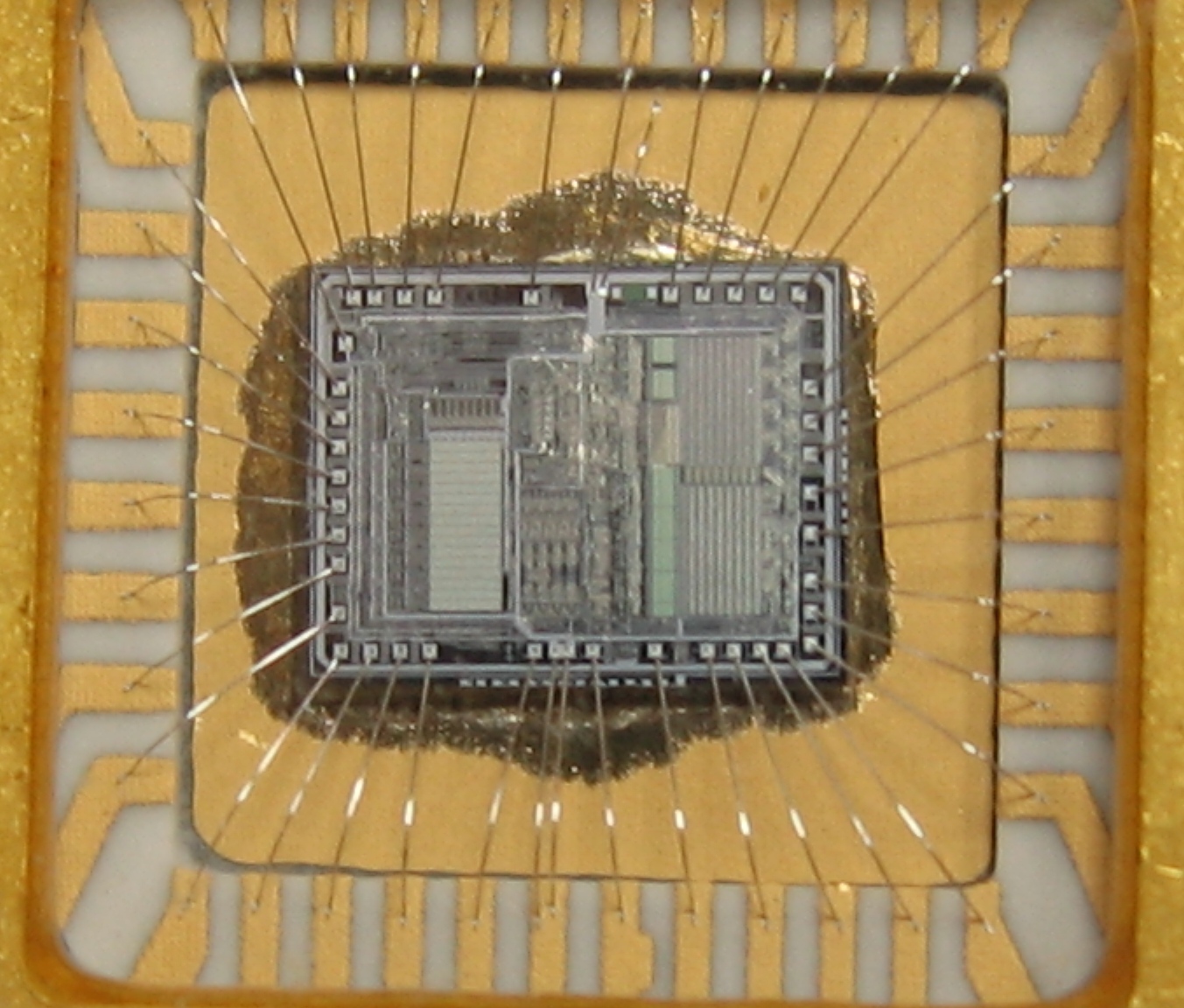

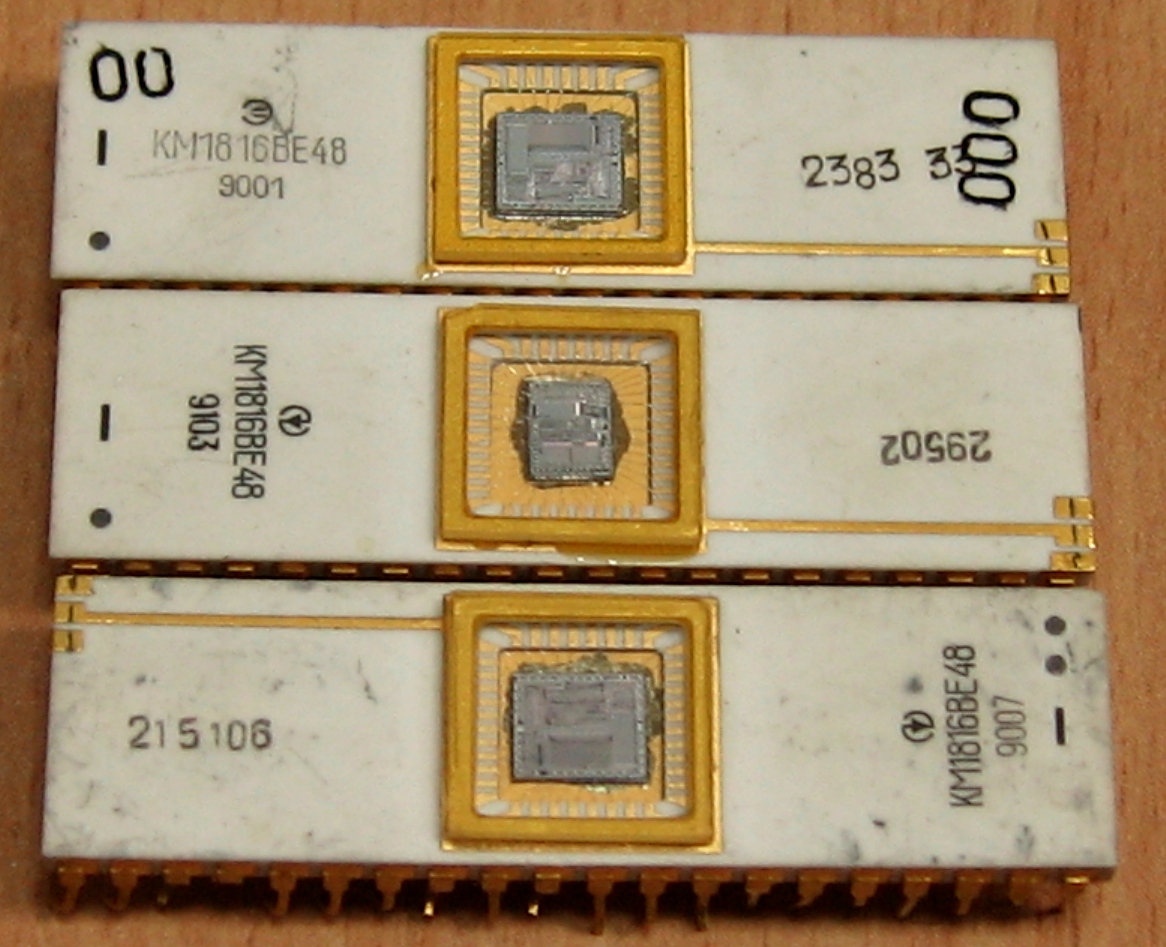

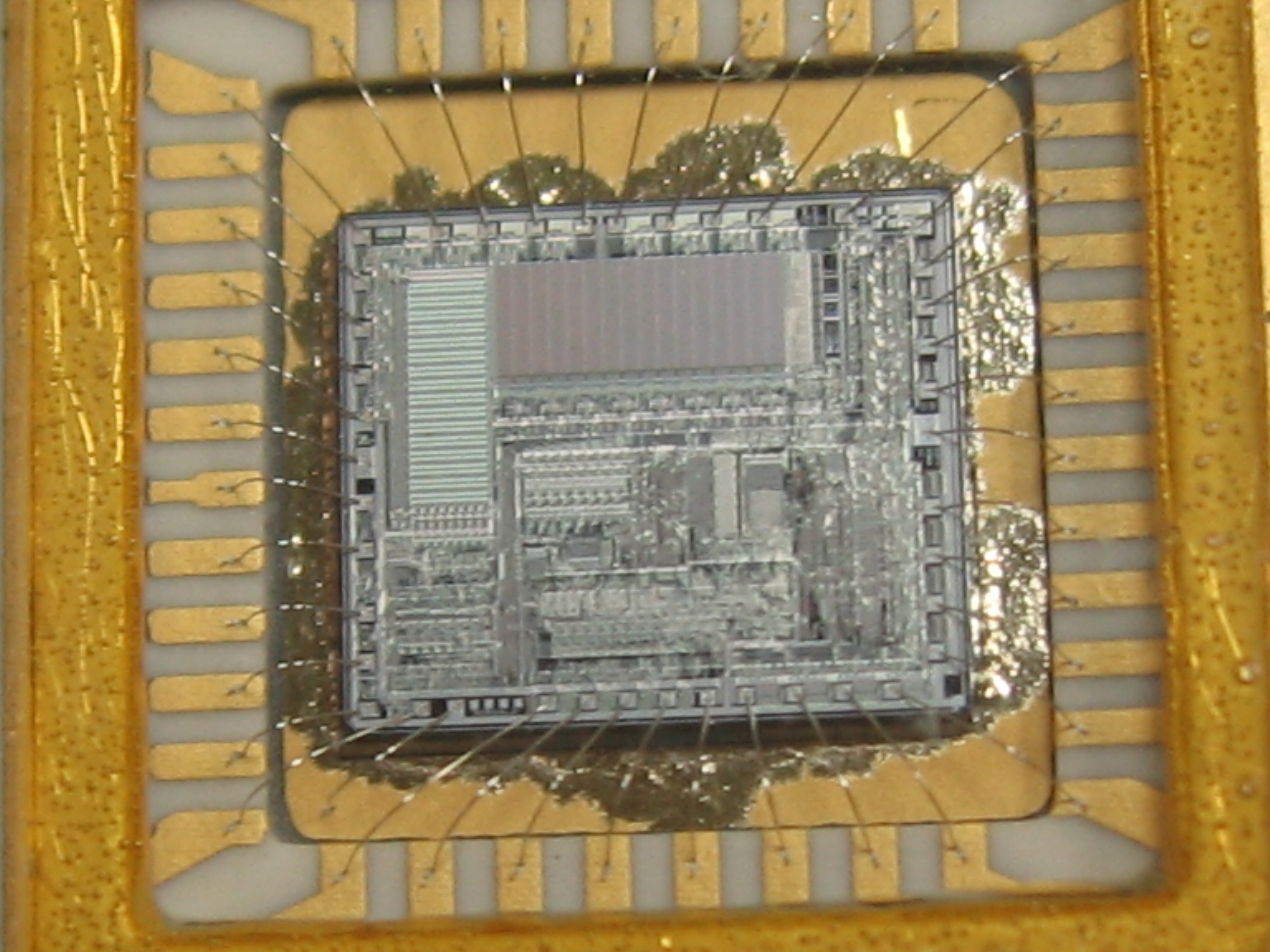

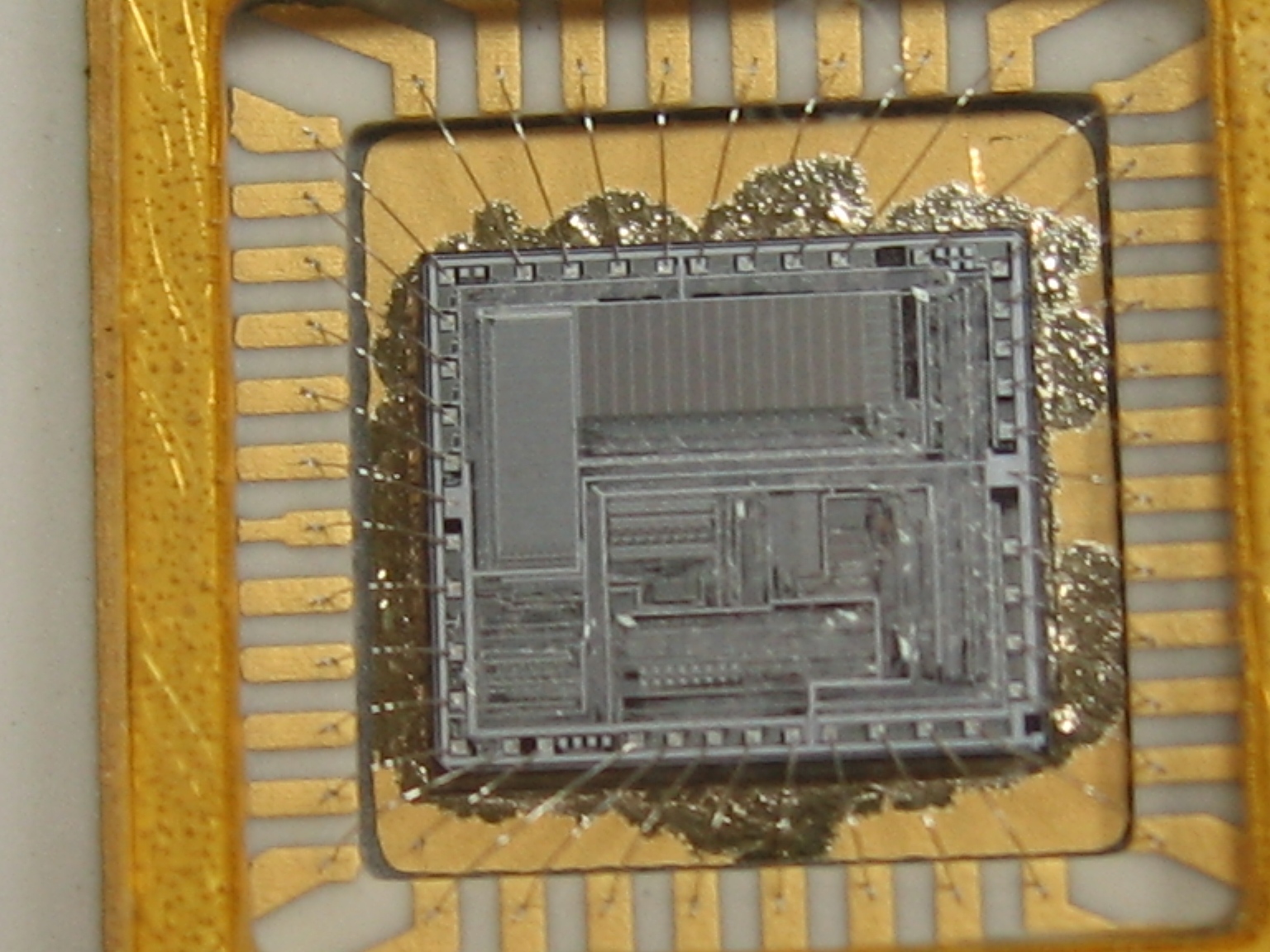

Это хорошо видно на верхнем фото, варианты 1990 года с крупным кристаллом:

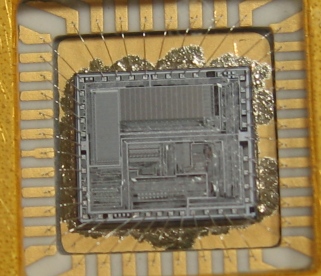

а микросхема 1991 года совсем другая и соответствует оригинальному i8048:

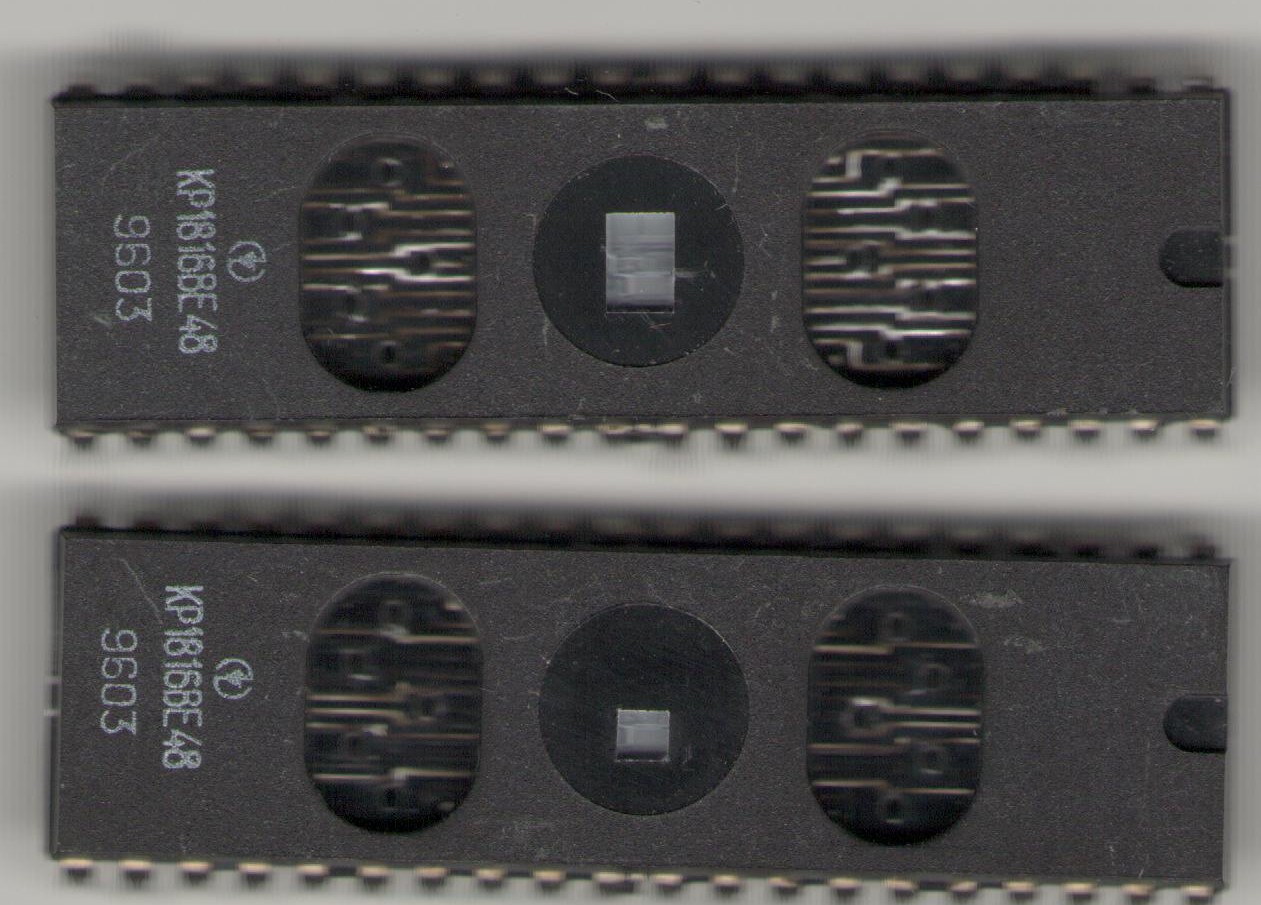

Они выпускались в основном в металлокерамическом корпусе, но иногда встречаются и варианты в пластмассе:

При этом, как видно на фото, корпуса имели вариации, по крайней мере - по размеру окон.

Заводские паспорта на эти микросхемы, в пластмассовом корпусе и в металлокерамике.

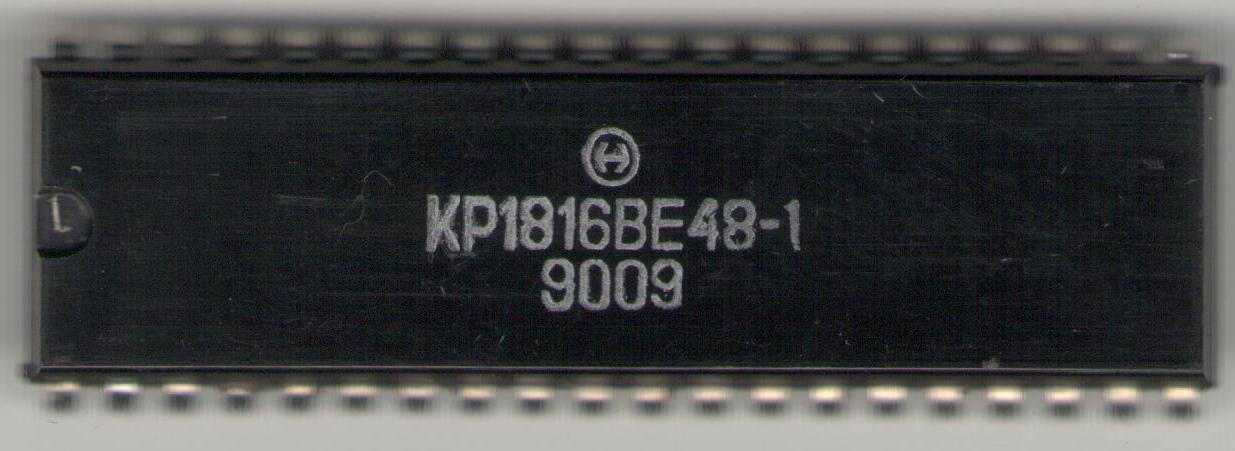

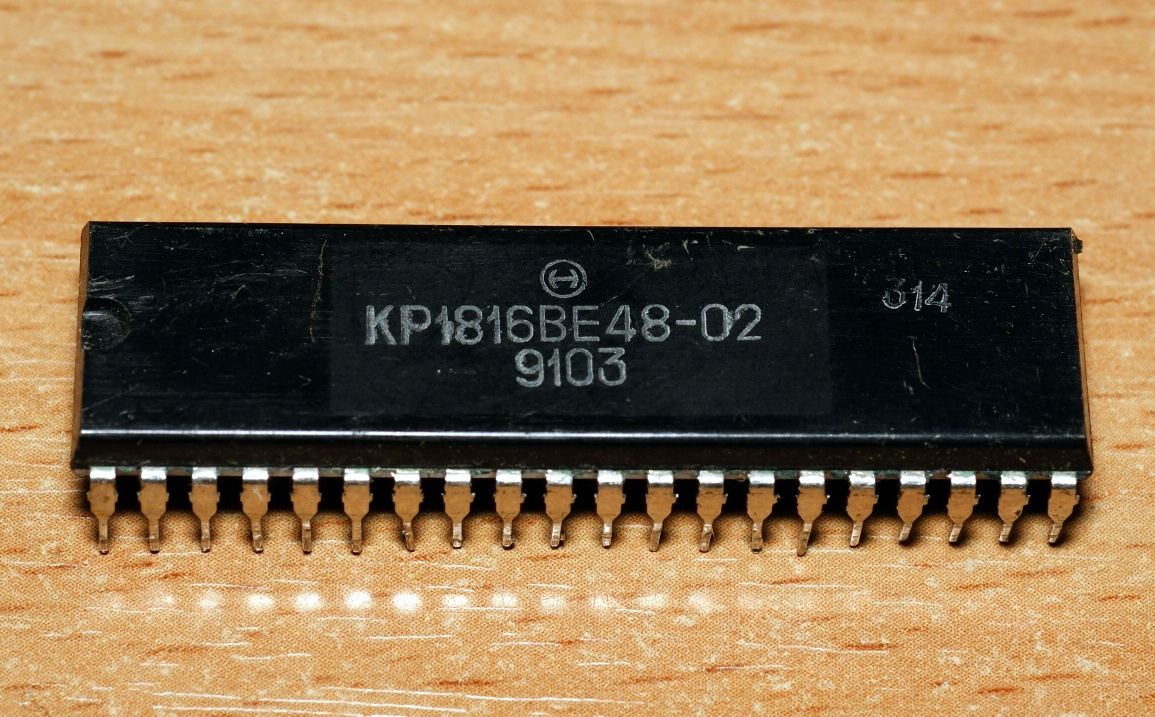

КР1816ВЕ48-1, КР1816ВЕ48-02

Производитель - новосибирский "Восток". Микросхемы интересны тем, что а) везде, во всех справочниках, ВЕ48 - это версия с УФ ППЗУ, здесь же явно контроллеры либо с одноразовым (масочным) ПЗУ, либо вообще без встроенной памяти; и б) опять же, согласно литературе, "Восток" не числится среди производителей 1816ой серии...

Что означают дополнительные цифры в конце маркировки - неизвестно.

Пример использования такого процессора - электромузыкальный инструмент "Эмифон-М".

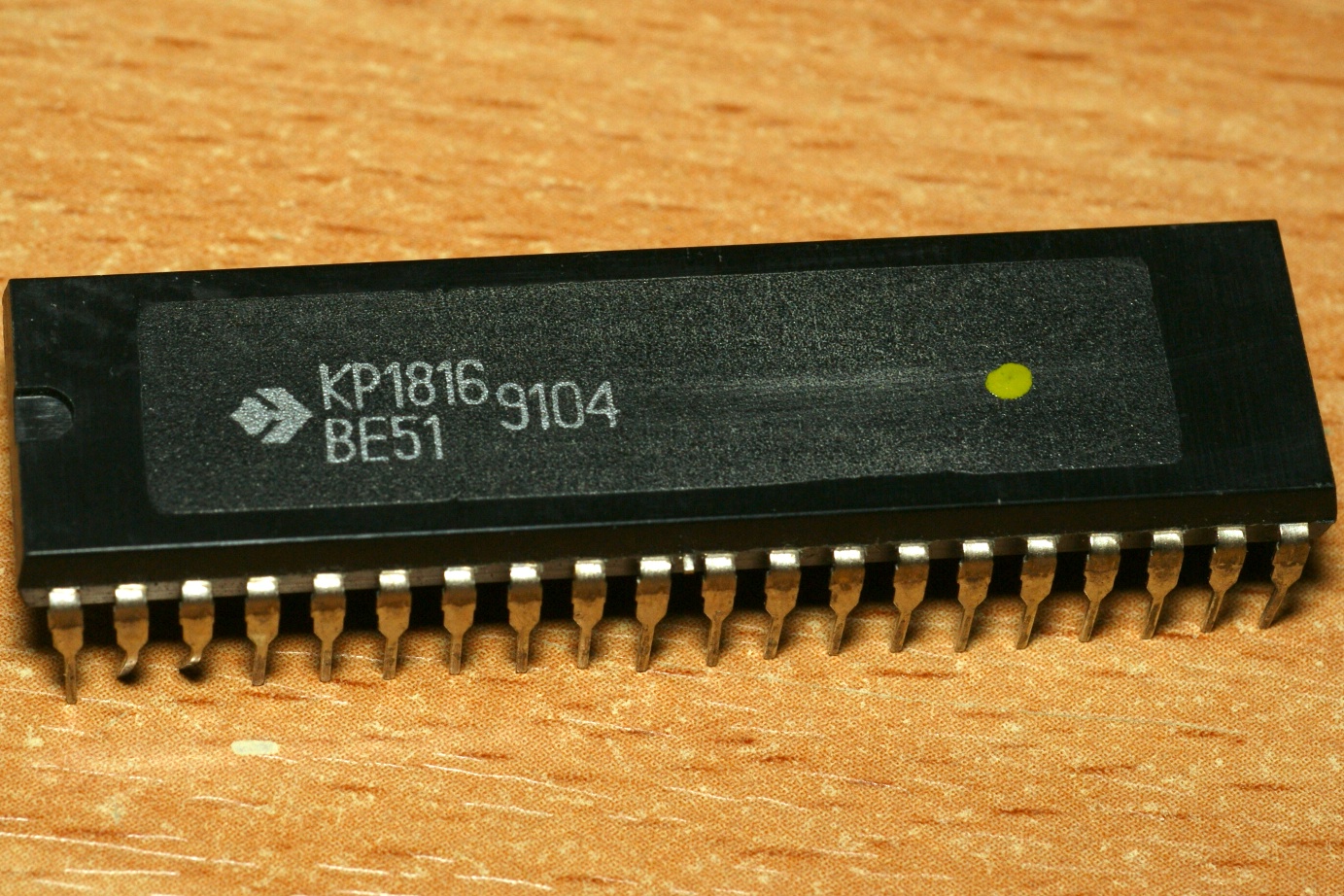

КР1816ВЕ51

Пожалуй, самая рядовая микросхема серии, заводской паспорт на нее.

Производитель - воронежское НПО "Электроника" (ныне ВЗПП), хотя эту серию в основном делали украинские заводы...

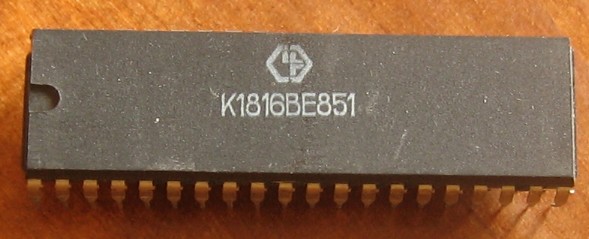

К1816ВЕ851

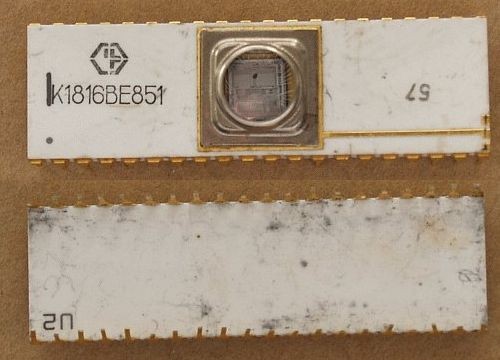

Этой микросхемы нет ни в одном справочнике. Производитель - некое загадочное НТФ "Элкор", г.Киев...

А вот вариант этой микросхемы с таким же обозначением, но в керамическом корпусе, причем явно с УФ ПЗУ!

(фото Игоря из Киева)

Источники:

1. Кобылинский Альфред Витольдович. Разработка семейств микропроцессорных комплектов СБИС. Диссертация на соискание ученой степени кандидата технических наук в форме научного доклада. Киев - 1985.
2. Каталог интегральных микросхем. Дополнение № 2 к базовому Каталогу ИС 1986г. Центральное конструкторское бюро. 1988.
3. Однокристальные микроЭВМ. М.: МИКАП, 1994.
4. Перельман Б.Л., Шевелев В.И. Отечественные микросхемы и их зарубежные аналоги. Справочник, "НТЦ Микротех", 1998.
5. Каталог. Цифровые и аналоговые интегральные микросхемы. Часть 2. Условные графические обозначения, назначения выводов и габаритные чертежи корпусов. - ГУП Центральное конструкторское бюро "Дейтон", 1998.
6. Нефедов А.В. Интегральные микросхемы и их зарубежные аналоги: Справочник. Т. 12.- М.: ИП РадиоСофт, 2001.
