1830ая серия

Серия включает в себя однокристальные 8-разрядные микроконтроллеры, аналоги Интеловских контроллеров семейств 80C48 и 80С31. КМОП-версии (с пониженным потреблением и повышенным быстродействием) микросхем 1816ой серии, разработанные украинским КНИИМП (Киев).

Н1830ВЕ31 1830ВЕ35 КР1830ВЕ48 КР1830ВЕ51
С1830ВЕ35 КМ1830ВЕ51
КС1830ВЕ51
Н1830ВЕ51

Н1830ВЕ31, КН1830ВЕ31

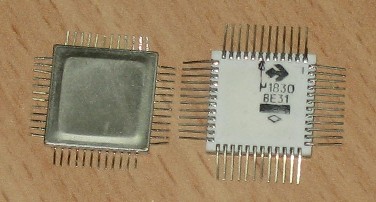

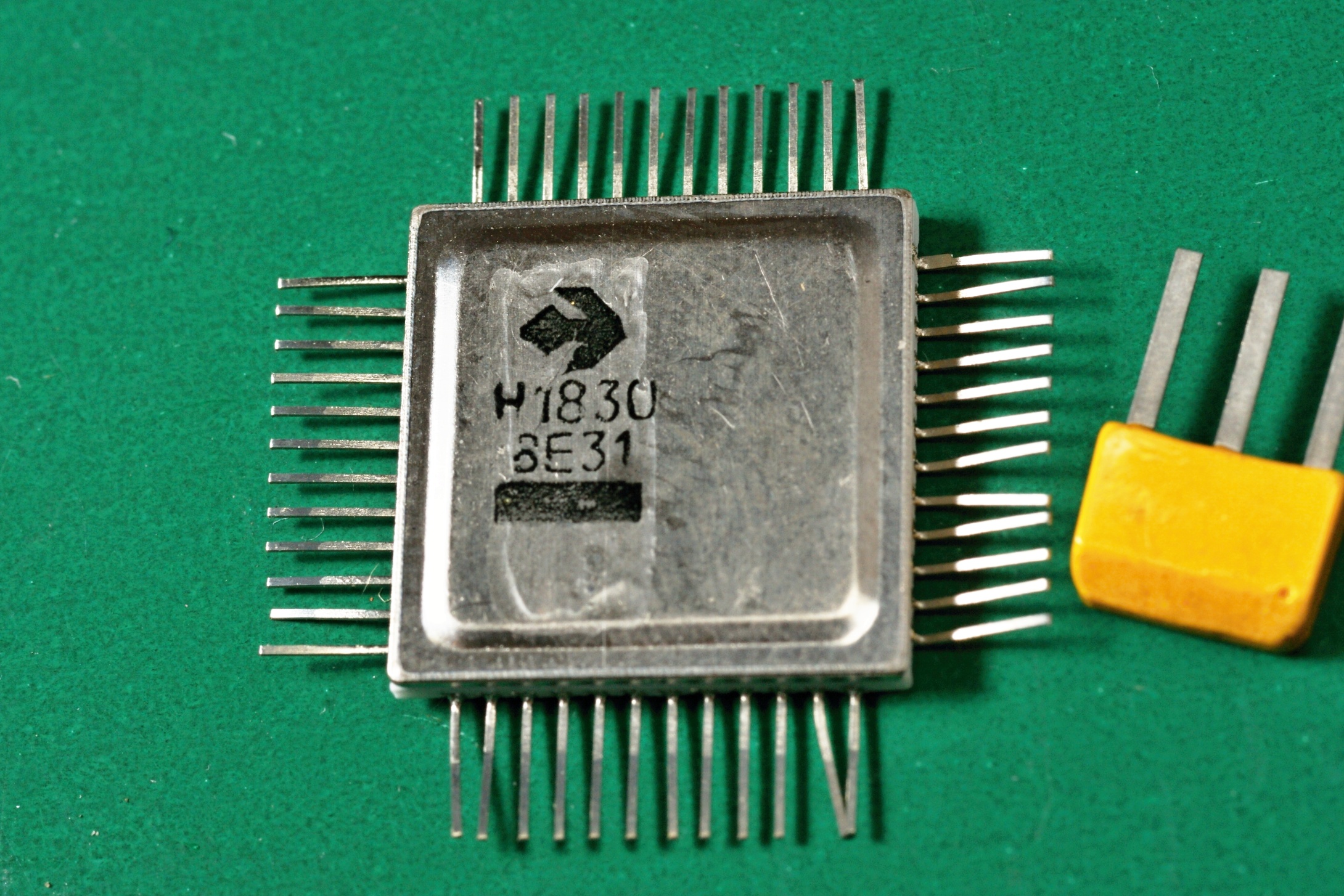

микросхема Н1830ВЕ31

Вариант в корпусе для поверхностного монтажа, с военной приемкой и без таковой. Тема ОКР "Танго".

Заводской паспорт на него.

Производитель - НПО "Электроника" (ныне ВЗПП), г.Воронеж.

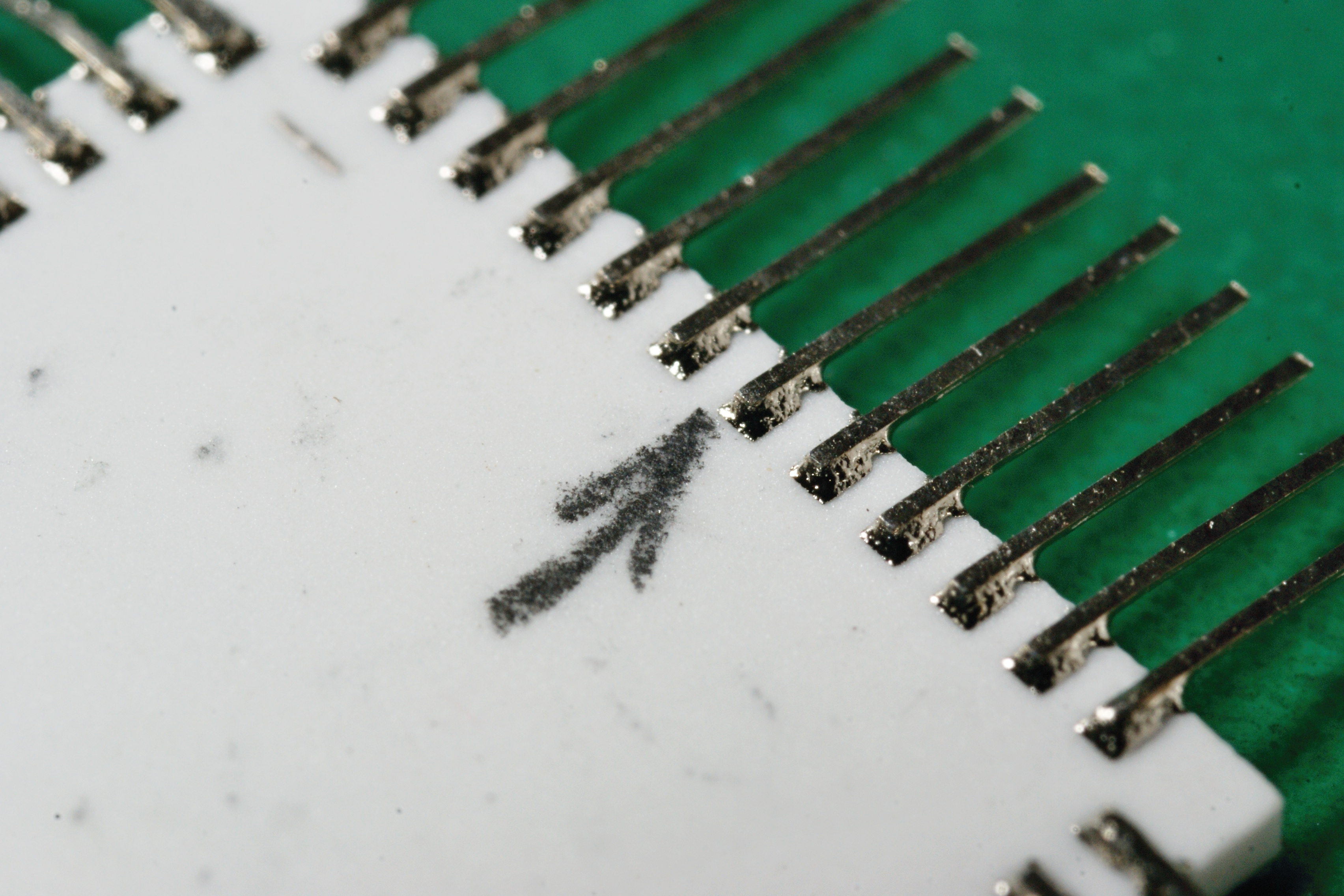

микросхема Н1830ВЕ31

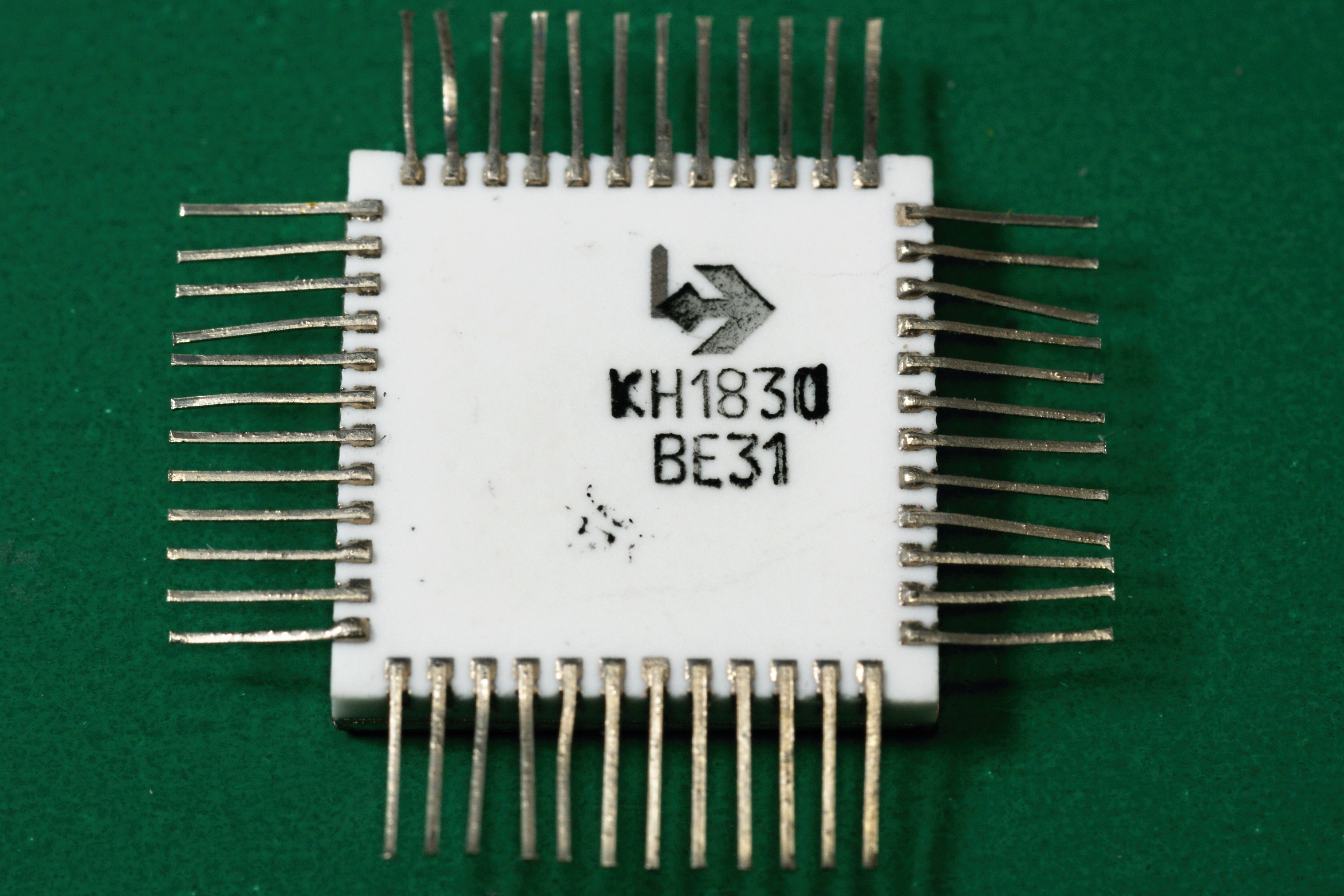

микросхема КН1830ВЕ31

1830ВЕ35

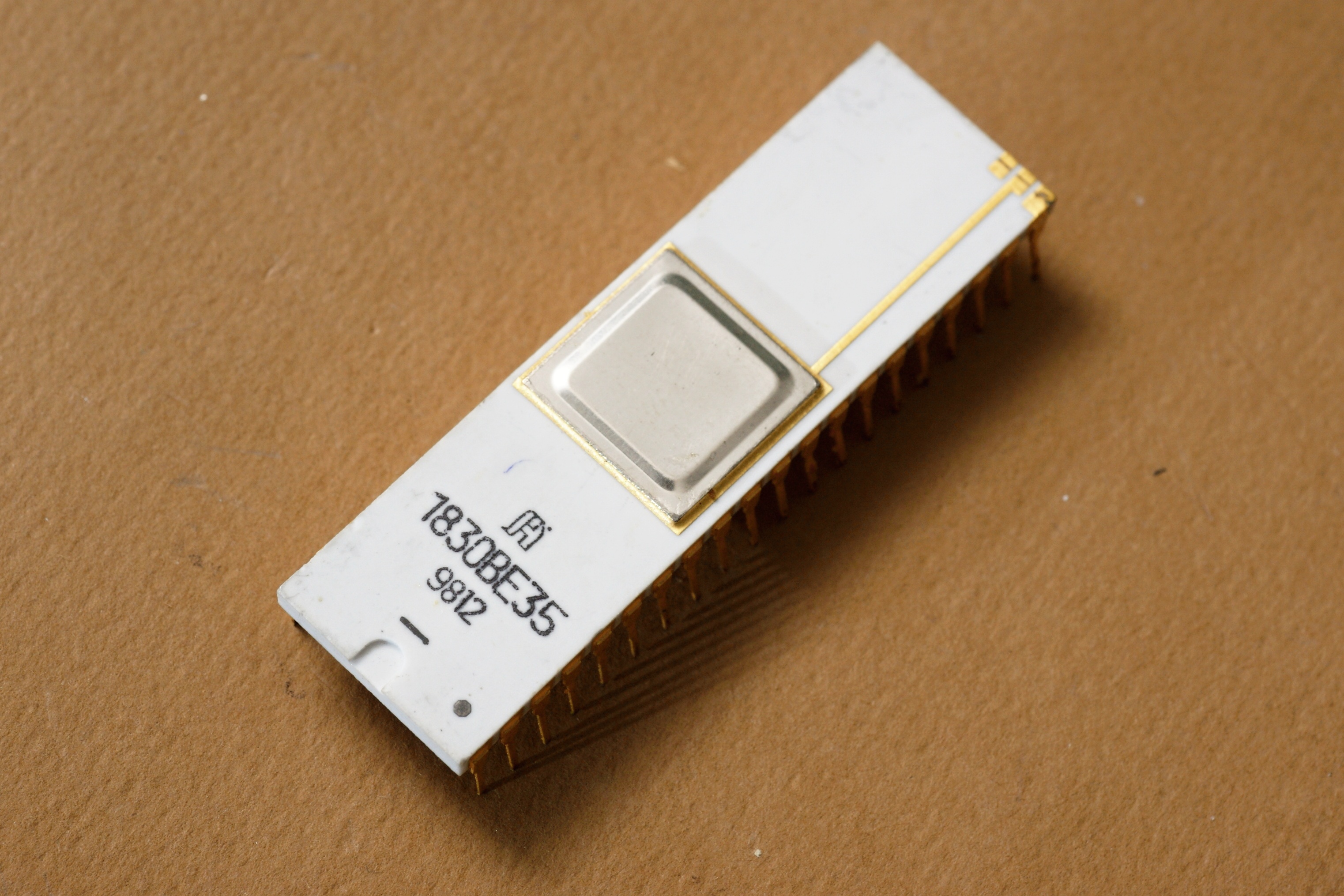

микросхема 1830ВЕ35

Аналог i80C35 (8-разрядный микроконтроллер без встроенного ПЗУ) от КНИИМП (Киев).

На удивление необычная микросхема. Ну, прежде всего, в справочниках она не числится, совсем. Во-вторых, по обозначению она как бы с военной приемкой, но ромбик ВП нигде не стоит, такое немного лукавство. 1998 год - время полного хаоса...

С1830ВЕ35

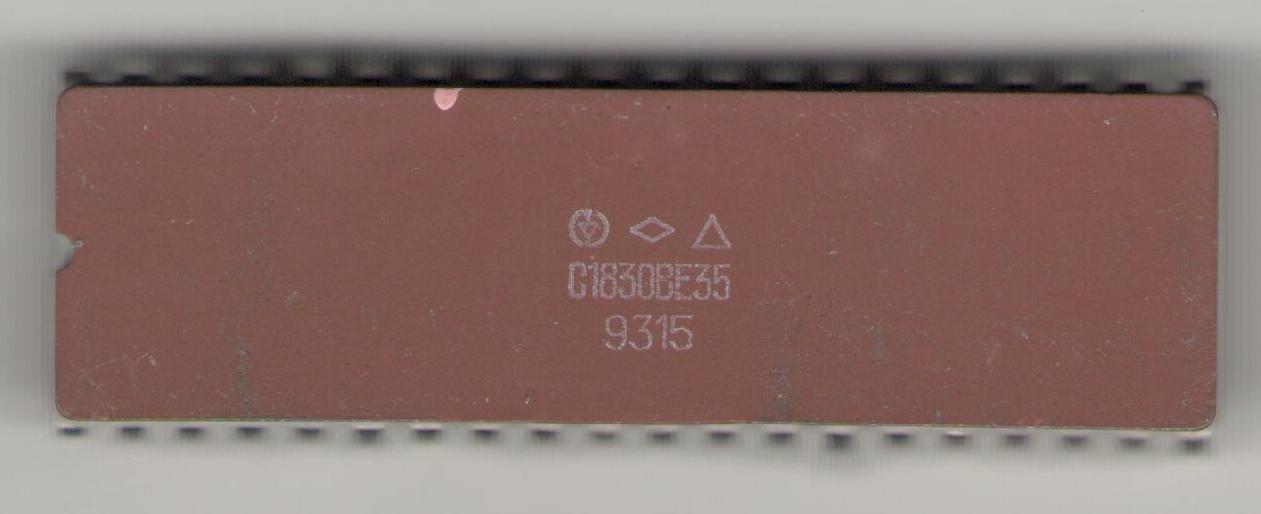

микросхема С1830ВЕ35

В продолжение предыдущей, не меньший экзот. Керамический корпус такого типа довольно редок, а уж для микроконтроллеров - это единственный известный мне случай. И это микроконтроллер с "настоящей" военной приемкой.

Производитель - киевский "Квазар".

КР1830ВЕ48

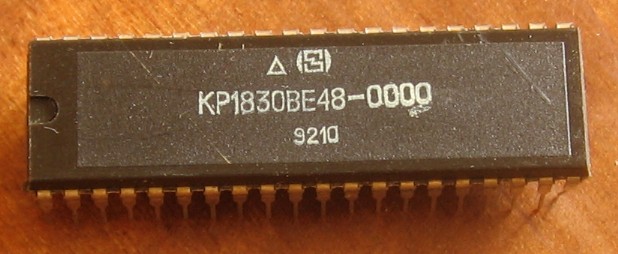

микросхема КР1830ВЕ48

Аналог i80C48 (8-разрядный микроконтроллер с масочным ПЗУ), заводской паспорт на него. 0000 - версия прошивки (дамп можно скачать здесь). Производитель - "Родон", г.Ивано-Франковск (Украина)

А вот на микросхеме от украинского же "Квантора" никаких меток насчет прошивки нет, хотя на самом деле он тоже шитый:

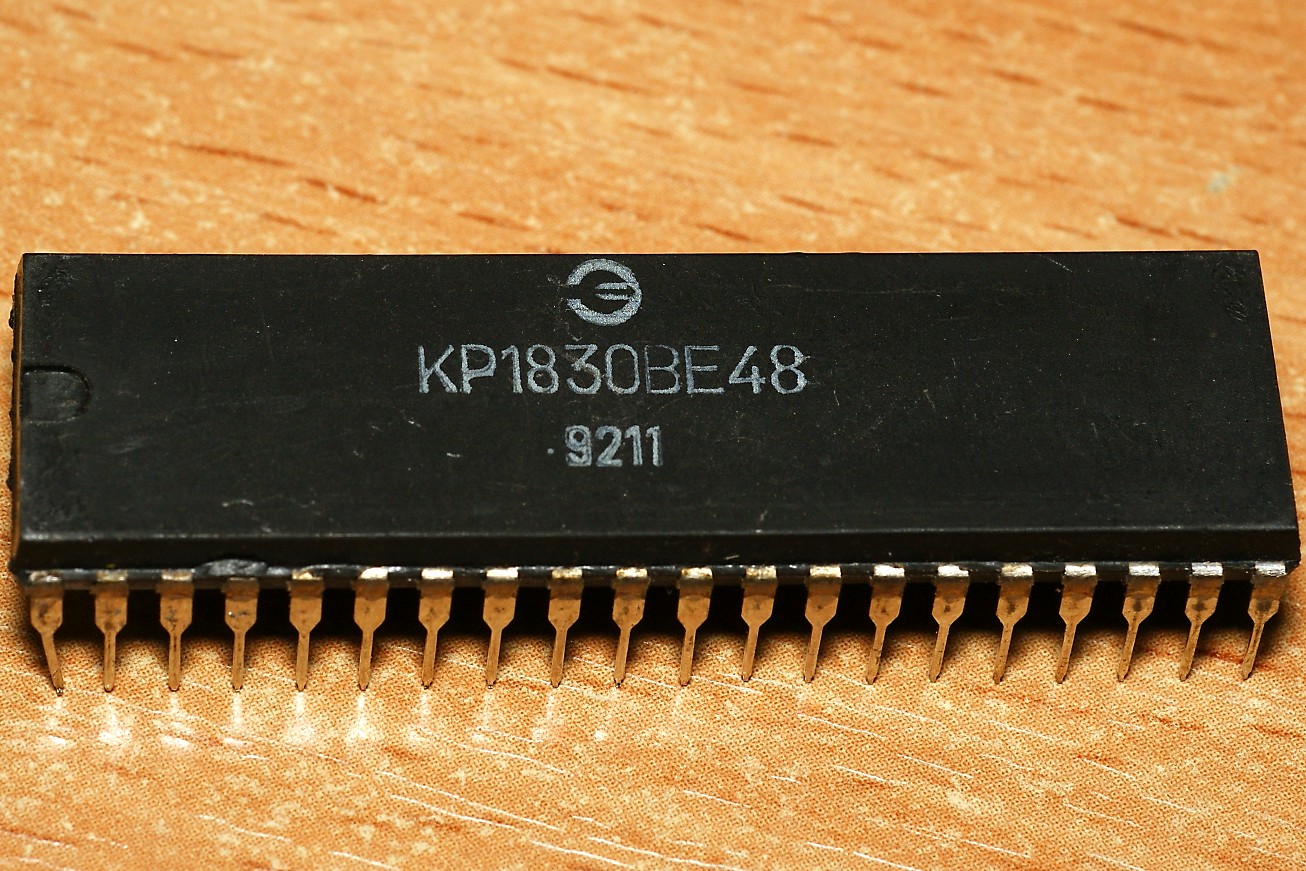

микросхема КР1830ВЕ48

КР1830ВЕ51

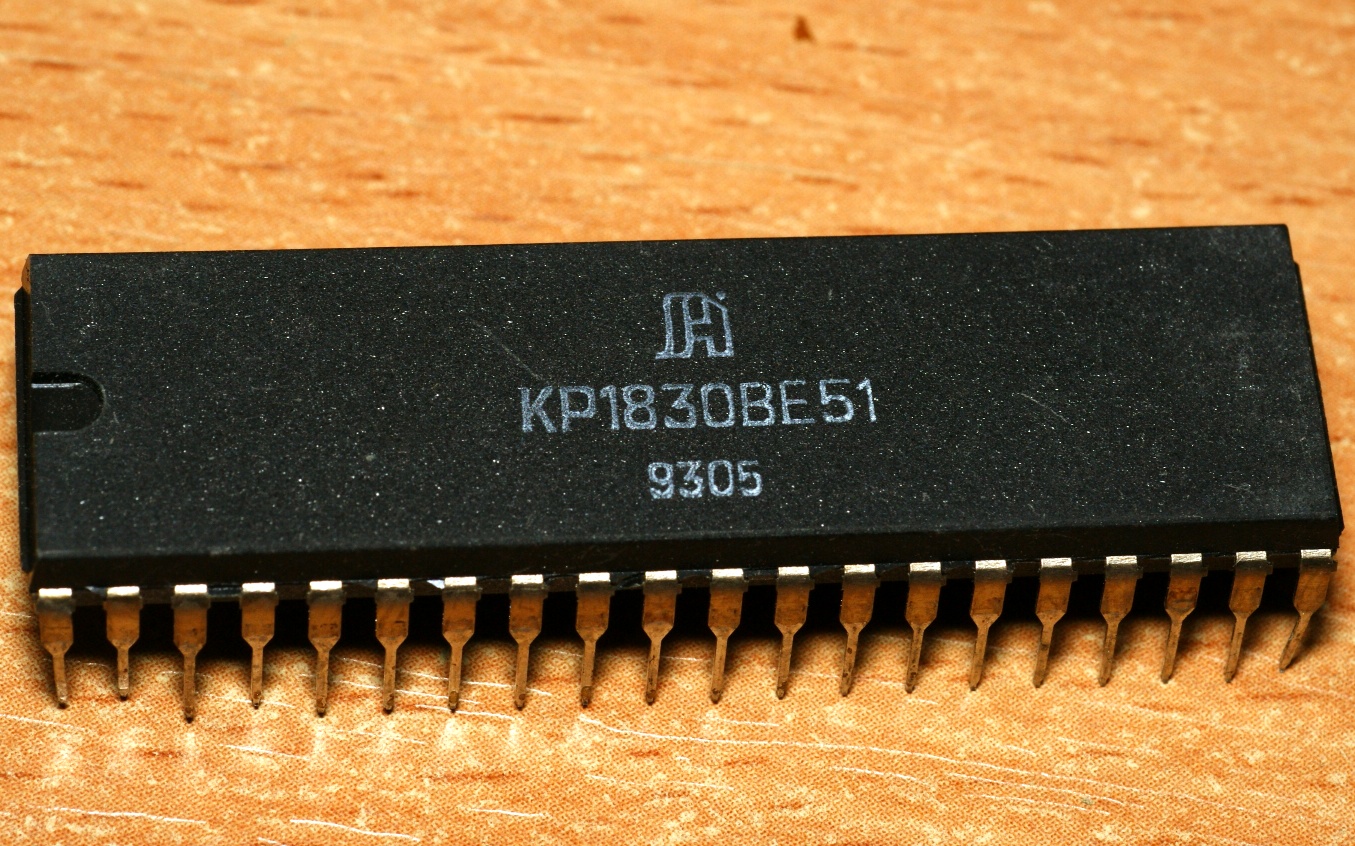

микросхема КР1830ВЕ51

Аналог i80C51 (8-разрядный микроконтроллер с масочным ПЗУ). Насчет версии прошивки никаких отметок нет.

Интересен здесь производитель. Это украинский КНИИМП (Киев), его контроллеры встречаются довольно редко.

КМ1830ВЕ51-В006, КС1830ВЕ51-В001

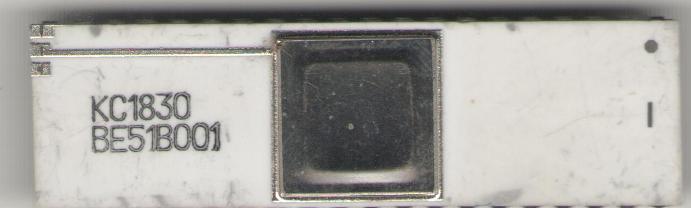

микросхема КС1830ВЕ51В001

Как и предыдущая микросхема, это аналог i80C51. Что такое буква "В" - непонятно. 001 и 006, надо полагать, версии прошивки.

Производитель - у одного неизвестен, у второго Воронежский ЗПП (НПО "Электроника"). Интересно, что такого варианта - в керамическом корпусе - в справочниках не числится.

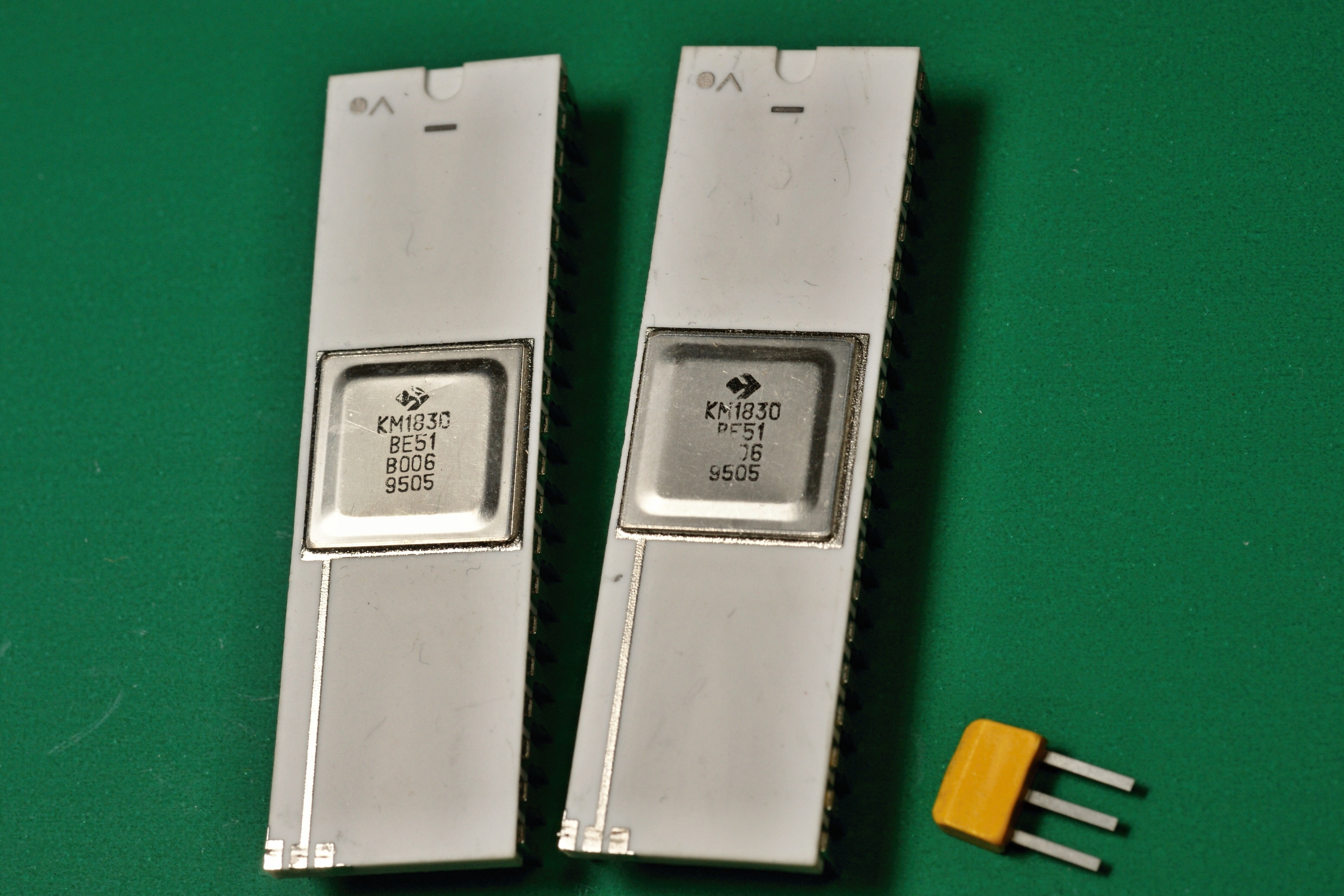

микросхема КМ1830ВЕ51

Н1830ВЕ51

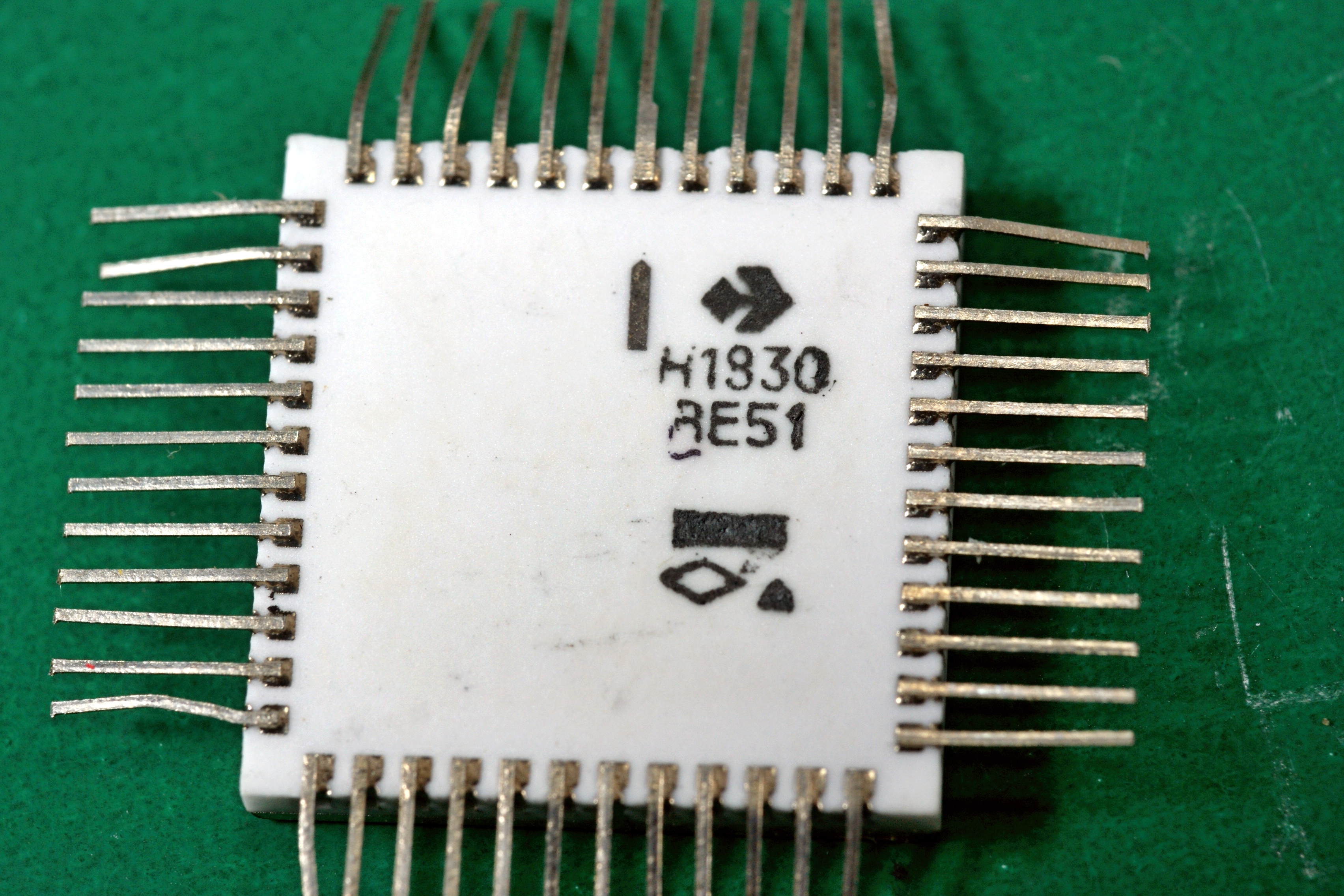

микросхема Н1830ВЕ51

ОКР "Танго"; этот вариант выпускается в Воронеже и поныне...

Иногда номер прошивки не указывается:

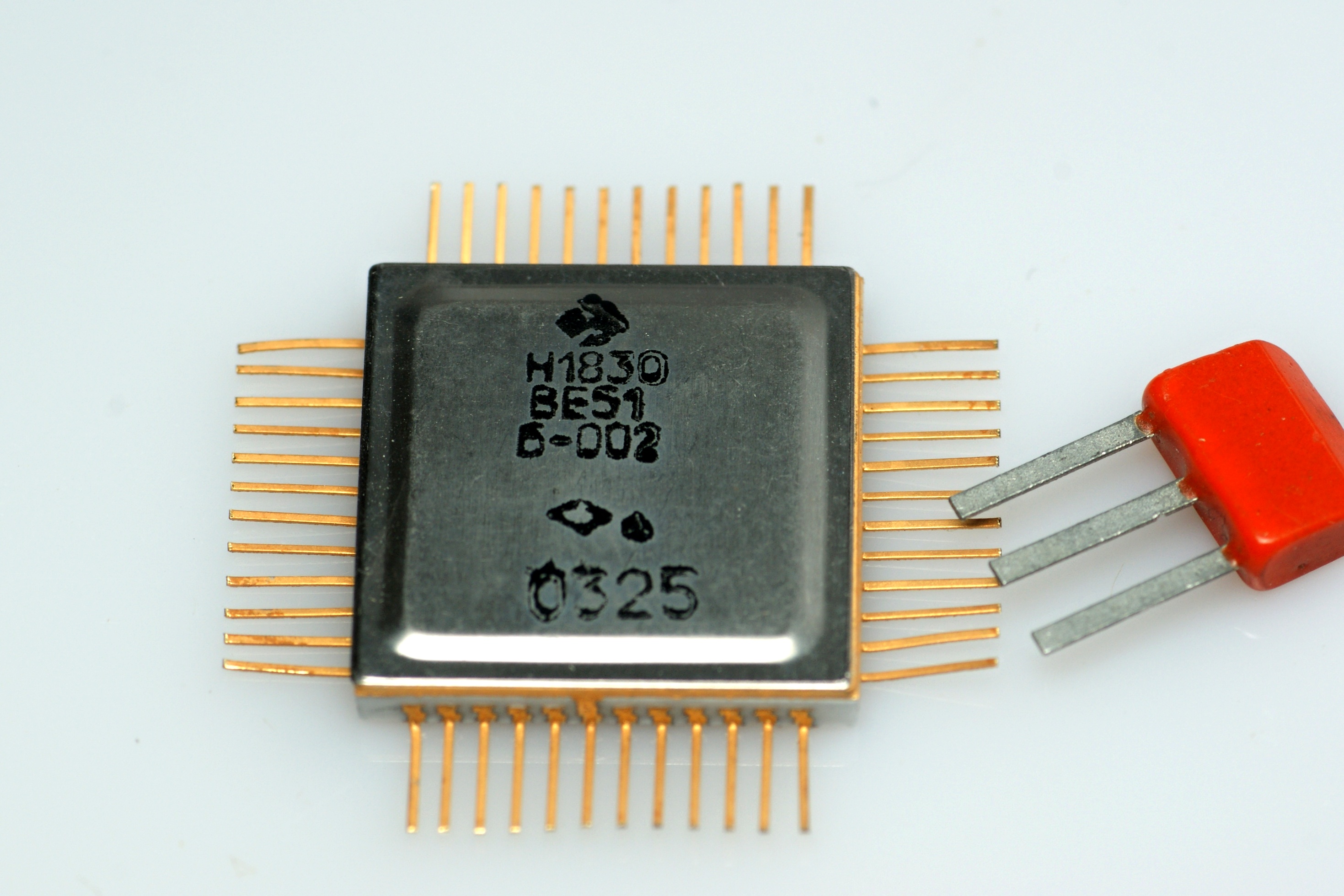

микросхема Н1830ВЕ51

Источники:

1. Однокристальные микроЭВМ. М.: МИКАП, 1994.
2. Каталог. Цифровые и аналоговые интегральные микросхемы. Часть 2. Условные графические обозначения, назначения выводов и габаритные чертежи корпусов. - ГУП Центральное конструкторское бюро "Дейтон", 1998.
3. Перельман Б.Л., Шевелев В.И. Отечественные микросхемы и их зарубежные аналоги. Справочник, "НТЦ Микротех", 1998.
