1832ая серия

16-разрядный быстродействующий ТТЛШ микропроцессорный комплект, предназначенный для конвейерной обработки сигналов. Разработка велась в 1986-1989 годах.

Какой-либо определенной информации об этой серии, увы, нет. Предположительно - использовалась для создания высокоскоростных систем цифровой обработки сигналов, совместно с 1815ой серией.

При этом в справочниках нет даже единства по поводу состава этой серии...

Производитель (надо полагать, и разработчик) - НИИМЭ ("Микрон").

Большинство микросхем серии имеют весьма специфичные корпуса типа 610х, прообраз нынешних BGA.

Попавшие ко мне благодаря Евгению aka johnbul экземпляры этой серии, как правило, отмаркированы вручную. Причем на них нанесено не название микросхемы, а некое сокращение, скорее всего от функционального назначения:

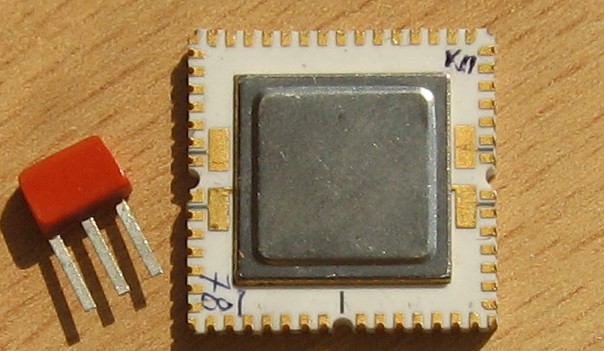

"КП" = Н1832ВГ1. Контроллер памяти, 16 разрядов (в некоторых источниках 12 разрядов), быстродействие 50 нс, потребляемая мощность 3,3 Вт; тема "Исполин КП-С".

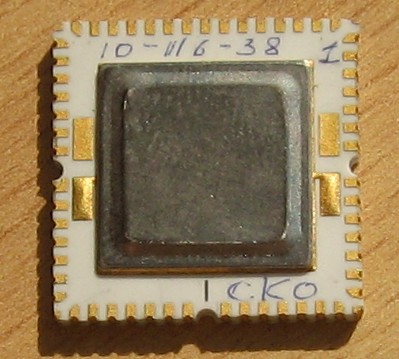

"СКО" = Н1832ВЖ1. Схема коррекции ошибок, 16 разрядов, быстродействие 50 нс, потребляемая мощность 5 Вт; тема "Исполин КМС-КО-С".

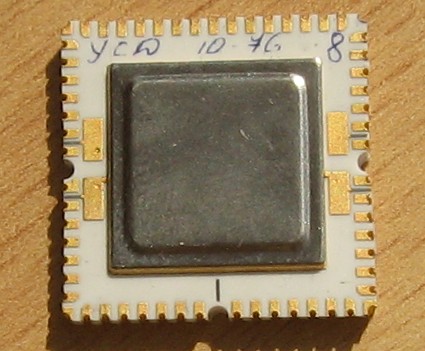

"УСД" = Н1832ВР2. Схема управления сдвигом, 16 разрядов (по некоторым данным 32 разряда), тактовая частота 20 МГц, быстродействие 50 нс, потребляемая мощность 2,4 Вт; тема "Исполин УСД-МСД-С".

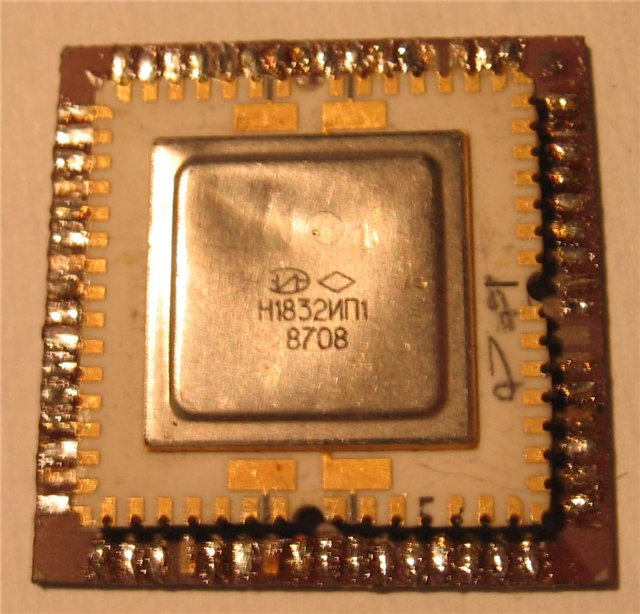

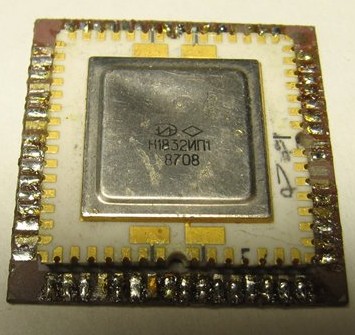

Н1832ИП1 - матрица универсальных регистров, 16х9 разрядов, тактовая частота 20 МГц, быстродействие 35 нс, потребляемая мощность 2,09 Вт. Тема "Исполин МУР-НС":

(фото Евгения aka johnbul)

(фото Евгения aka johnbul)



"КМК" = Н1832КП1.

Многофункциональный коммутатор магистралей, 9 разрядов, тактовая частота 40 МГц, быстродействие 25 нс, потребляемая мощность 2,8 Вт; тема "Исполин КМК-С":

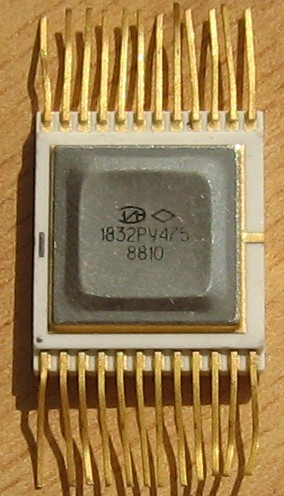

1832РУ475. Микросхема сверхоперативной памяти. Странный трехзначный номер... В справочниках ее нет, кстати, там только 1832РУ1. Предположительно - такой номер взят от возможного зарубежного аналога (микросхема Siemens GXB100475, ОЗУ 1Кх4)

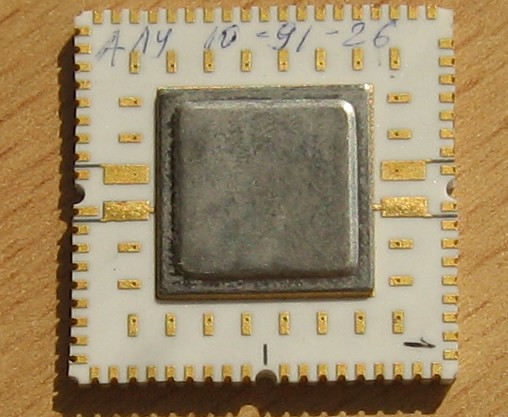

"АЛУ" (она же - Н1832ИА1 ?) - секционированное арифметико-логическое устройство процессора конвейерной обработки сигналов, 16 разрядов, тактовая частота 20 МГц, быстродействие 50 нс, потребляемая мощность 5 Вт; тема "Исполин АЛУ-С":

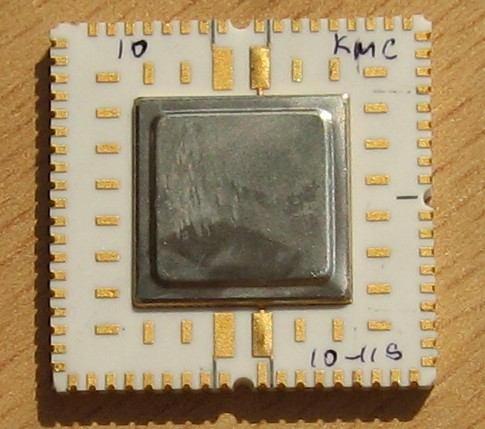

"КМС" = Н1832КП2 ? (специальный коммутатор данных (селектор-мультиплексор), 10 разрядов, быстродействие 20 нс, потребляемая мощность 3 Вт):

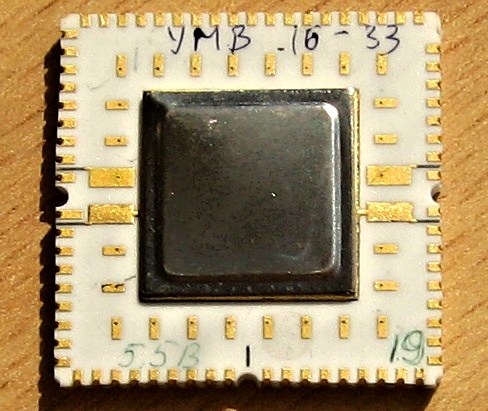

"УМВ" = ??. Назначение неизвестно. Возможно, это УМБ, он же Н1832ВР3 - параллельный умножитель 16х16, быстродействие 50 нс, потребляемая мощность 4,5 Вт, тактовая частота 20 МГц; тема "Исполин УМБ-С".

Источники:

1. Каталог перспективных интегральных микросхем. - Москва, 1988.
2. Все отечественные микросхемы. - 2-е изд., переработанное и дополненное - М.: Издательский дом "Додэка-XXI", 2004
