1852ая серия

В серии одна микросхема:

КЕ1852ВГ1

Микросхема реализует интерфейс микропроцессор-канал общего пользования (КОП) в соответствии с ГОСТ 26.003-80 и обеспечивает выполнение следующих функций:
- передача данных;
- выполнение протокола синхронизации обмена;
- адресация приемников-передатчиков;
- очистка и запуск устройств;
- запрос обслуживания;
- последовательный и параллельный опрос;
- переключение управления с дистанционного на местное;
- контроллер с передачей управления другому устройству;
- контроллер системы;
- прямой доступ к памяти.

Электрические параметры

8 разрядов

тактовая частота 5МГц

скорость передачи данных 1 Мбит/с

время задержки 150 нс

ток потребления 150 мА

температурный диапазон -10...+70°С

Производитель - "Мезон", г.Кишинев (Молдавия).

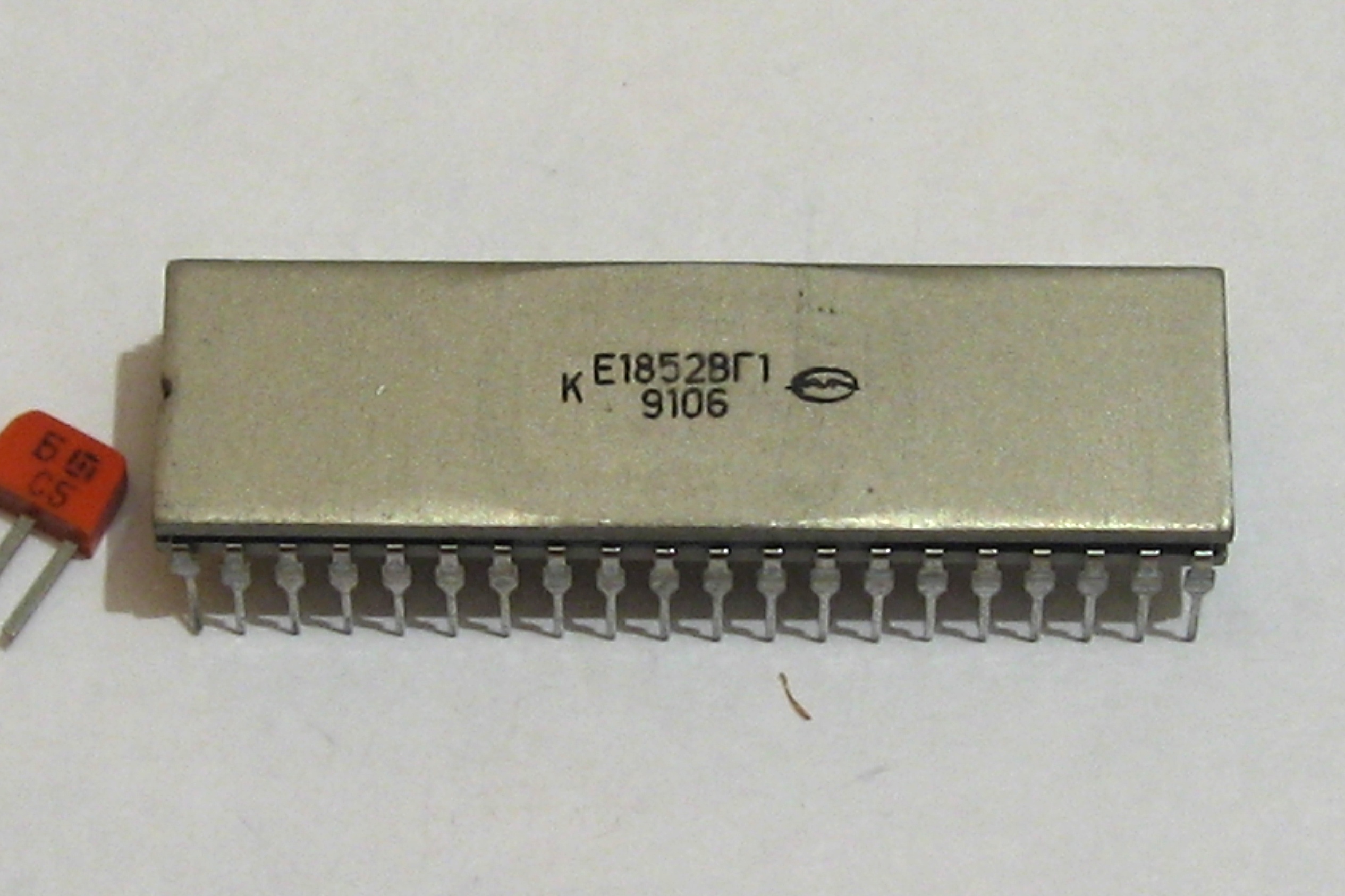

Интересный корпус типа "Е" (металло-полимерный). Микросхемы в нём исчезающе редки, я знаю ещё лишь о КЕ565РУ1 и КЕ565РУ5, а в 40-выводном эта - вообще единственная.

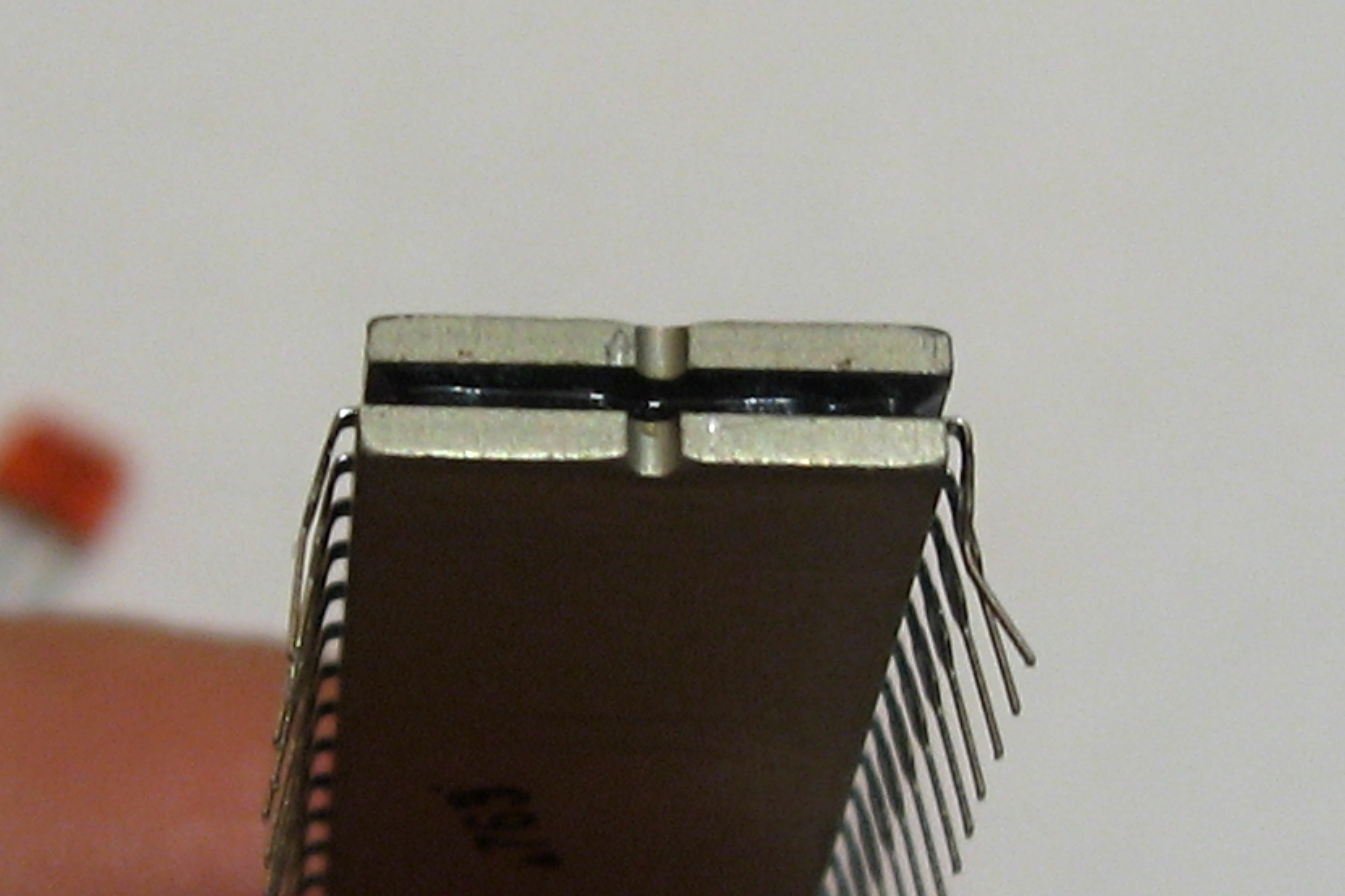

На фото с торца хорошо видно, что корпус состоит из двух пластиковых крышек, склеенных смолой:

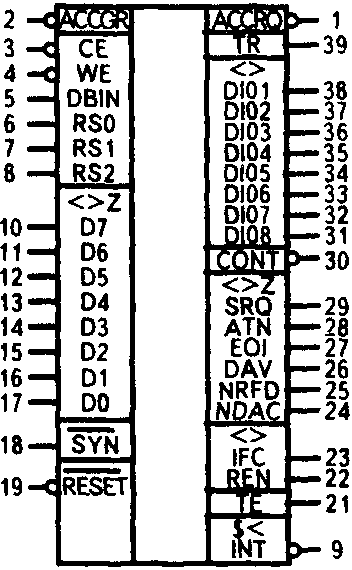

1 - запрос ПДП
2 - подтверждение ПДП
3 - выбор кристалла
4 - разрешение записи
5 - шина данных, используется для ввода
6-8 - линии выборки регистра
9 - запрос прерывания
10-17 - шина данных микропроцессора. Выводы порта, подключаемого к шине данных микропроцессора
18 - синхросигнал
19 - сброс инициализации интерфейса
20 - общий
21 - разрешение передачи. Управление направлением передачи приемо-передатчиков
22 - дистанционное управление. Линия управления КОП
23 - очистка интерфейса. Линия управления КОП
24 - данные не приняты. Линия синхронизации КОП
25 - не готов к приему данных. Линия синхронизации КОП
26 - данные достоверны. Линия синхронизации КОП
27 - конец передачи. Линия управления КОП
28 - внимание. Линия управления КОП
29 - запрос на обслуживание. Линия управления КОП
30 - управление направлением передачи
31-38 - шина данных КОП. Выводы порта, подключаемого к шине данных КОП
39 - запуск
40 - питание

Источники:

1. Перельман Б.Л., Шевелев В.И. Отечественные микросхемы и их зарубежные аналоги. Справочник, "НТЦ Микротех", 1998.
