1890ая серия

Вот серия, которой практически нет в справочниках. И в Интернете о ней лишь обрывочные сведения... Неудивительно - это одна из последних отечественных работ в области микропроцессоров.

Серия представляет собой КМОП микропроцессорный комплект, в который входят 32-разрядные (1890ВМ2, аналог MIPS R3000) и 64-разрядные микропроцессоры (1890ВМ5, с тактовой частотой 300 МГц на частоте ядра и 150 на частоте памяти DDR и внутрифирменным названием КОМДИВ64 ;))) для выполнения операций с фиксированной и плавающей запятой, а также 32-разрядный сигнальный процессор и ряд многофункциональных периферийных контроллеров.

Разработчик - НИИСИ РАН. Выпускалась на зарубежных заводах. В последнее время производство это серии переведено в Курчатовский институт; нумерация микросхем отечественного производства сменена на 1990ую серию.

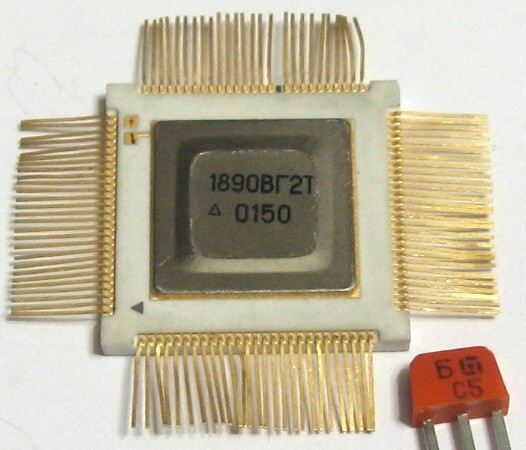

1890ВГ2Т

Назначение этой микросхемы - контроллер МКИО (мультиплексный канал информационного обмена). Он же - MIL STD-1553B. Весьма популярная в нынешней военной авионике шина.

К сожалению, подробное описание приборов этой серии вряд ли когда-нибудь появится (по мнению одного из разработчиков).

Электрические параметры

Напряжение питания +5 В +10%
Ток потребления - не более 100 мА
Рабочая температура -60...+85°С

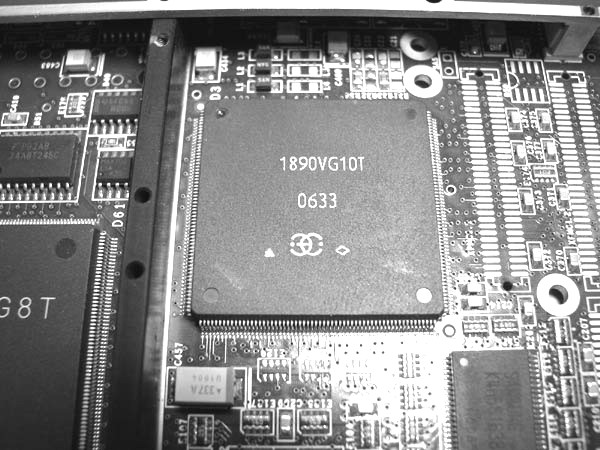

1890ВГ10Т

Графический контроллер индустриального назначения. Содержит аппаратной графический ускоритель выполнения системы графических команд X Window. Выполнен по 0,35мкм-технологии и содержит 1,64 млн транзисторов.

Характеристики микросхемы

Тактовая частота шины PCI - 33 МГц
Тактовая частота памяти - 166 МГц
Тактовая частота графического ядра - 83 МГц
Напряжение питания - 3,3В (2,5 В для DDR SDRAM)
Потребляемая суммарная мощность - до 3 Вт
Диапазон рабочих температур -65...+125°C

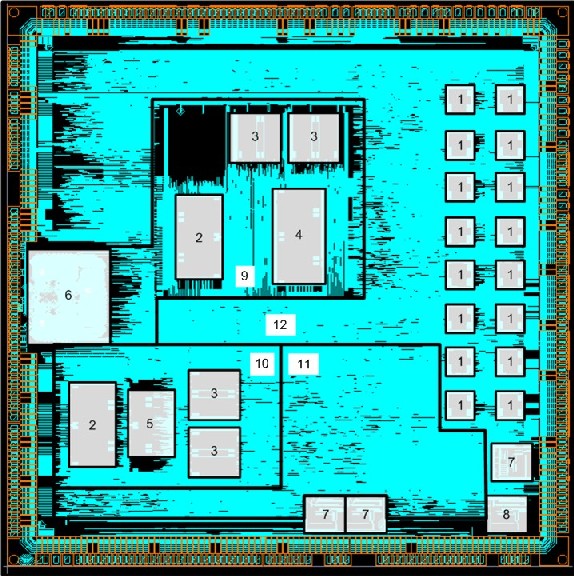

Топология кристалла:

  1. Блок памяти 16 х 32. Используется для очереди команд ускорителя.
  2. Блок памяти 260 х 24. Используется как память палитры в контроллерах ЭЛТ-монитора и ЖК-панели.
  3. Блок памяти 1024 х 4. Используется как память курсора в контроллерах ЭЛТ-монитора и ЖК-панели.
  4. Блок памяти 64 х 128. Используется как FIFO в контроллерах ЭЛТ-монитора.
  5. Блок памяти 16 х 128. Используется как FIFO в контроллерах ЖК-панели.
  6. ЦАП.
  7. Синтезатор частот.
  8. ФАПЧ.
  9. Контроллер ЭЛТ-монитора.
  10. Контроллер ЖК-панели.
  11. Контроллер PCI.
  12. Графический ускоритель.

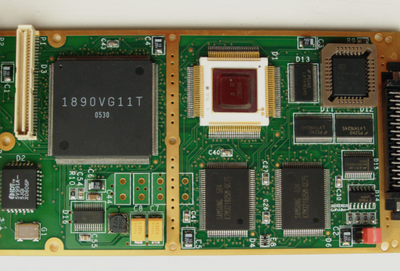

1890ВГ11Т


(фото с stas' weblog)

Системный контроллер для 1890ВМ2Т.

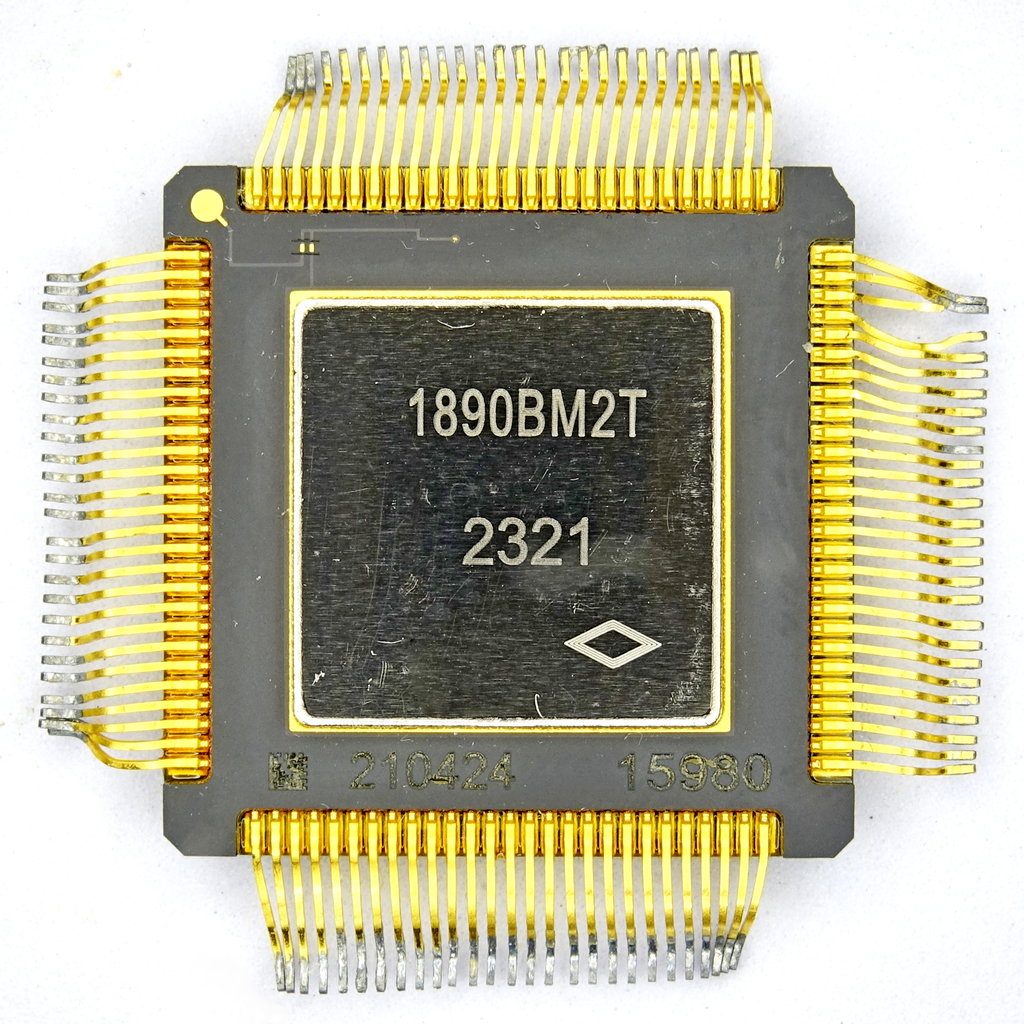

1890ВМ2Т


(фото с stas' weblog)

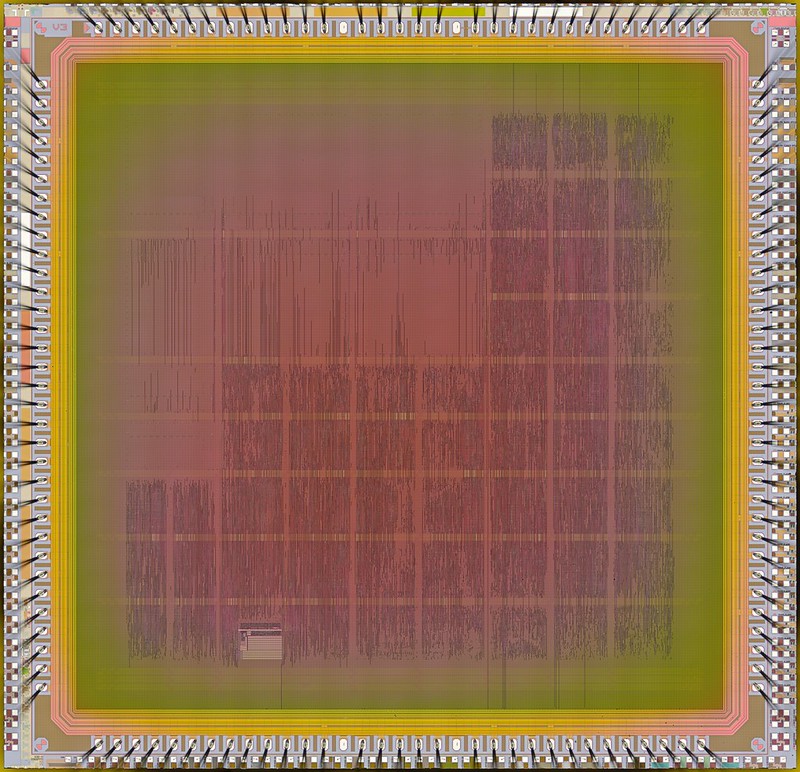

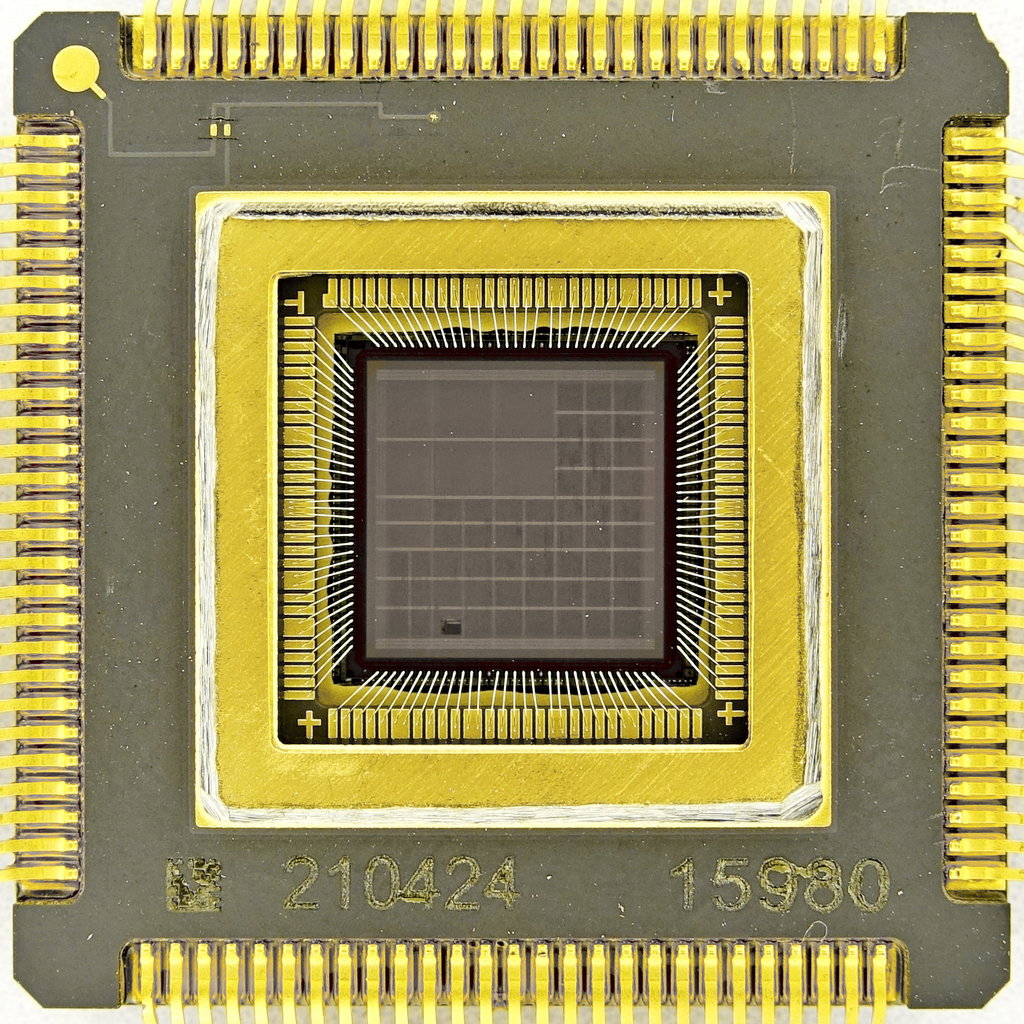

32-разрядный процессор с резервированием на уровне блоков с самовосстановлением после сбоя. Выполнен по 35-нм КНИ-технологии, аналог MIPS R3000. Внутрифирменное название - "КОМДИВ32" :))

Напряжение питания 3,3 В +5%, максимальная тактовая частота 82 МГц, ток потребления не более 100 мА, рабочая температура -60...+90°С (по некоторым данным до +125°С), повышенная радиационная устойчивость.

особенности архитектуры:

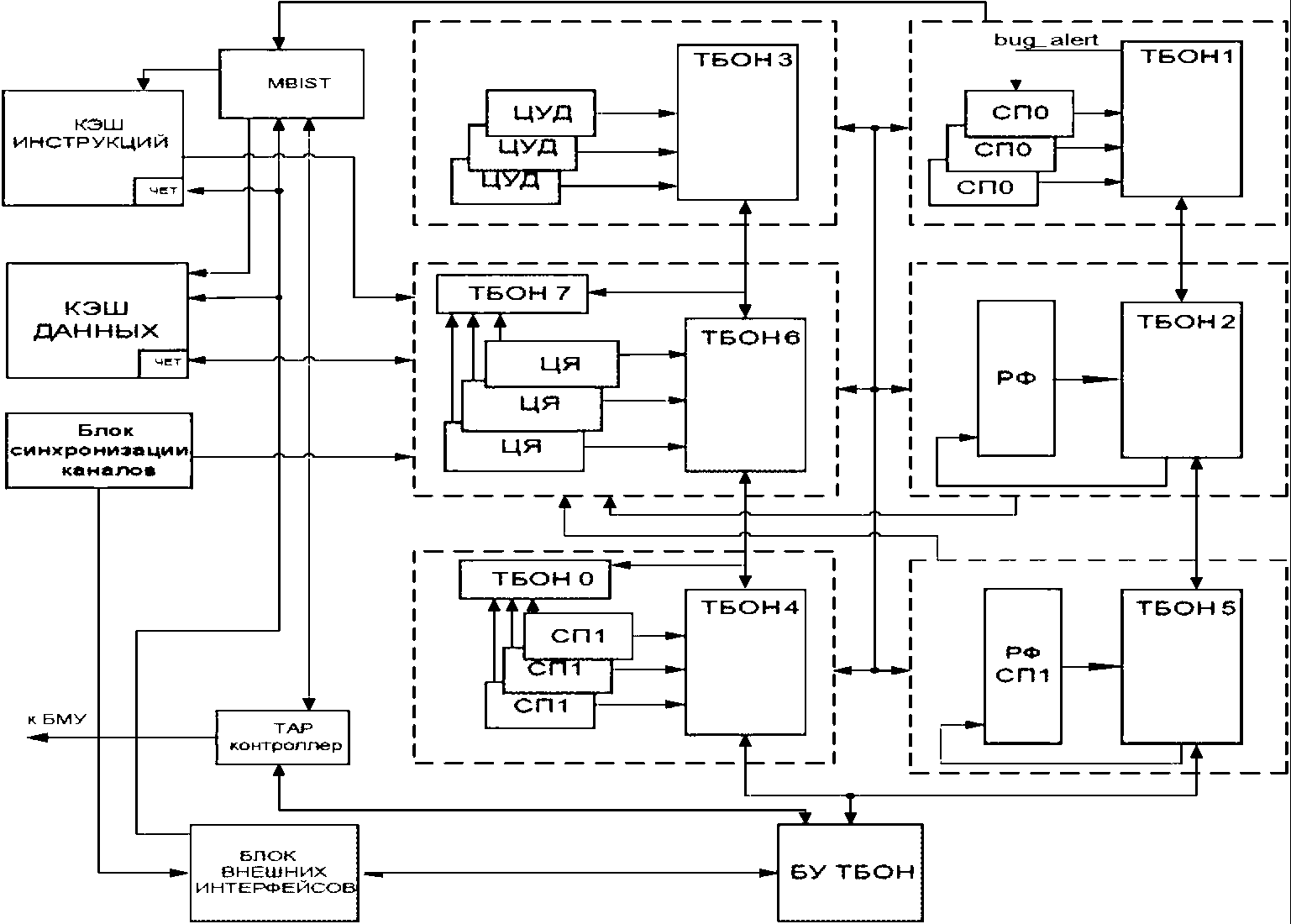

Тройное резервирование на уровне блоков с самовосстановлением
Реализация кэш-памяти на сбоеустойчивых ячейках типа DICE
Защита кэш-памяти битом четности + режим записи write-through
Сбоеустойчивые библиотечные ячейки для нерезервируемых элементов (схемы управления кэш-памятью, элементы внешнего интерфейса)
Патентованные решения для защиты регистрового файла
Элементы сбора статистики по сбоям, позволяющие определить факт отказа

Пример применения - БЦВМ А-15АР.

Источники:

1. Перечень электрорадиоизделий, разрешенных к применению при разработке (модернизации), производстве аппаратуры, приборов, устройств и оборудования военного назначения. МОП 44 001.02-2006, ч.2. Микросхемы интегральные. Книга 1. Министерство обороны Российской Федерации. ФГУП "22 ЦНИИИ Минобороны России".
2. Корниленко А.В. Высокопроизводительные графические ускорители для систем индустриального назначения. Автореферат диссертации на соискание ученой степени кандидата технических наук. - Москва, 2008.
3. Осипенко П.Н. Аспекты радиационной стойкости интегральных микросхем. - НИИ СИ РАН, Москва, 2011.
