210ая серия

Малораспространенная серия "чистой" РТЛ-логики (логическая функция реализована на базовых резисторах), включает в себя всего три микросхемы (от которых к 1977му осталось только две, см. справку из отраслевого каталога!).

Принципиальная схема у всех трёх элементов одинаковая, отличается только типом транзистора. Кстати, выяснилось что отраслевой каталог содержит ошибку в описании этой серии - у всех трёх элементов там нарисованы транзисторы одной проводимости, тогда как на самом деле у К2ЛБ102 (К210ЛЕ2) он p-n-p, в отличие от остальных!

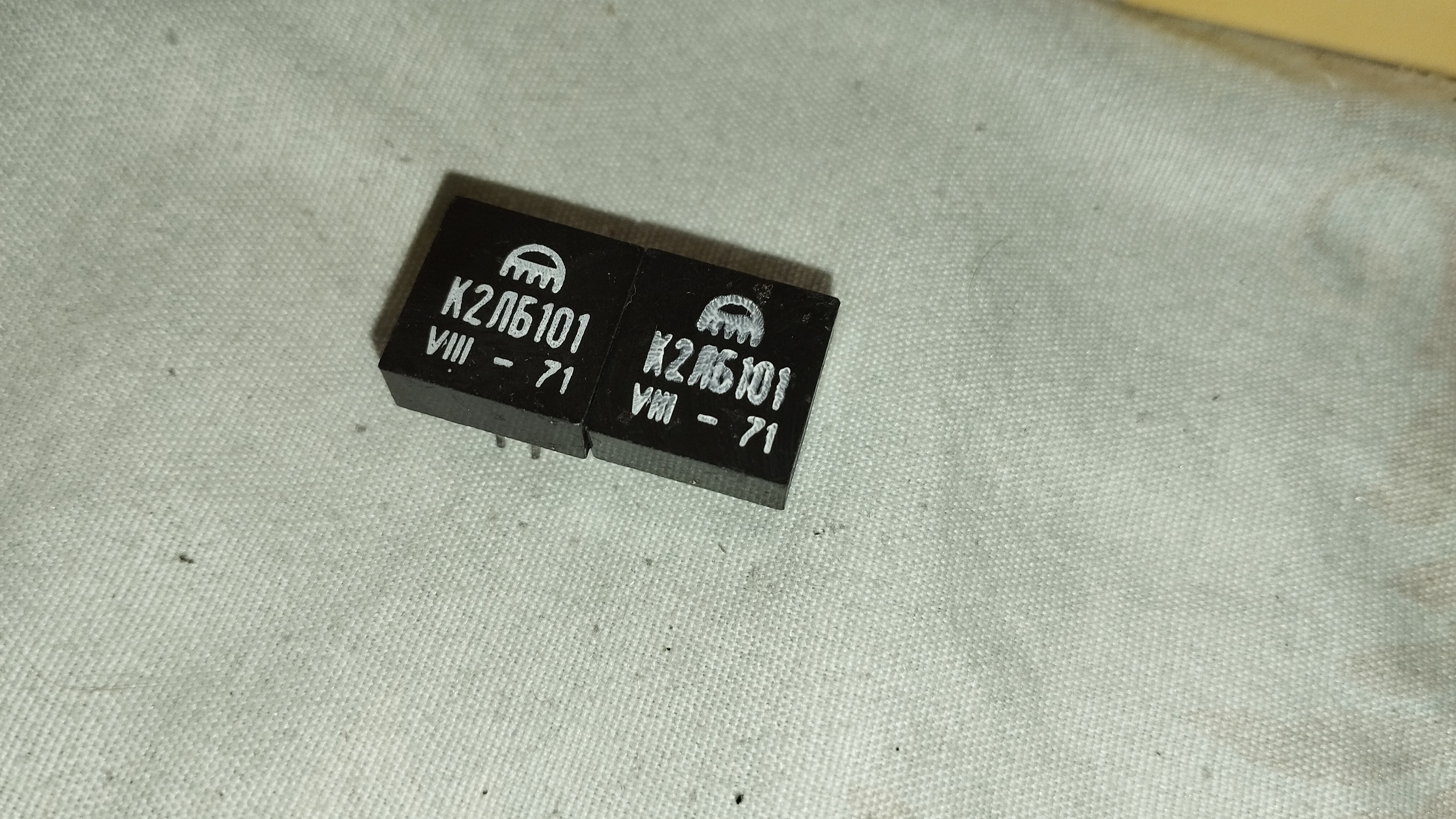

Никаких подробностей про ее историю и применение у меня нет. Но, к примеру, К2ЛБ101 неожиданно нашлась на плате частотомера Ч3-36...

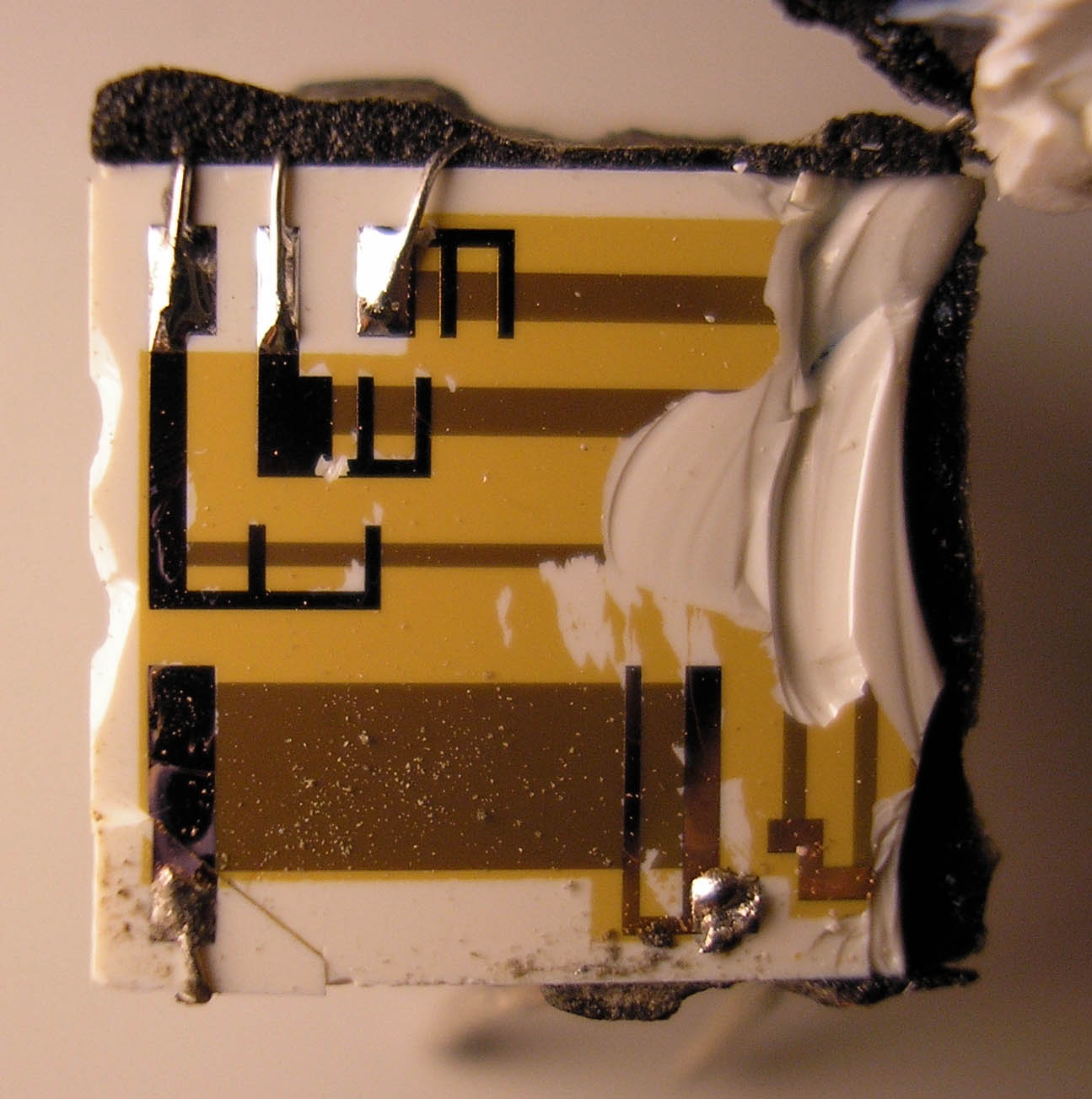

Представляет собой "гибрид" из этажерочной (микромодульной) и тонкопленочной технологии. Керамическая пластина с резисторами наложена на "этажерочный" транзистор и соединяется со всей схемой тонкими проводами. Особенность - полимерный штырьковый корпус, единственный в своем роде.

Разработчиком её было, скорее всего, Вильнюсское конструкторское бюро (позднее преобразованное в НПО «Вента»), а серийный выпуск был организован на заводе «Нуклон» (г. Шауляй, Литва).

Если в справочнике не опечатка, то эта серия - рекордсмен по устойчивости к одиночным ударам - до 5000 g. Update 14.09.2009 Судя по данным 1975 года на эту серию из отраслевого справочника, это таки опечатка; в нём "всего" до 1000 g.

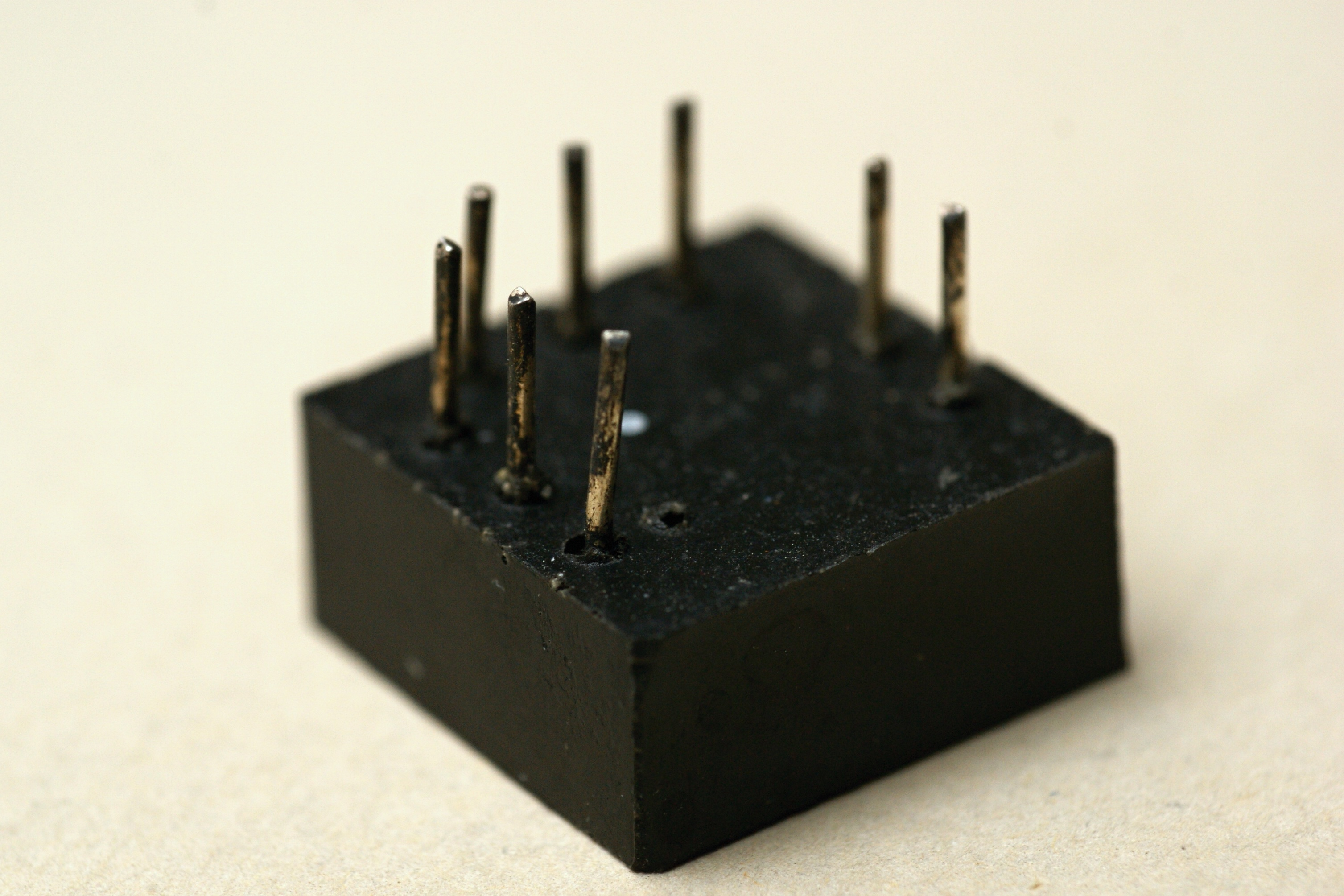

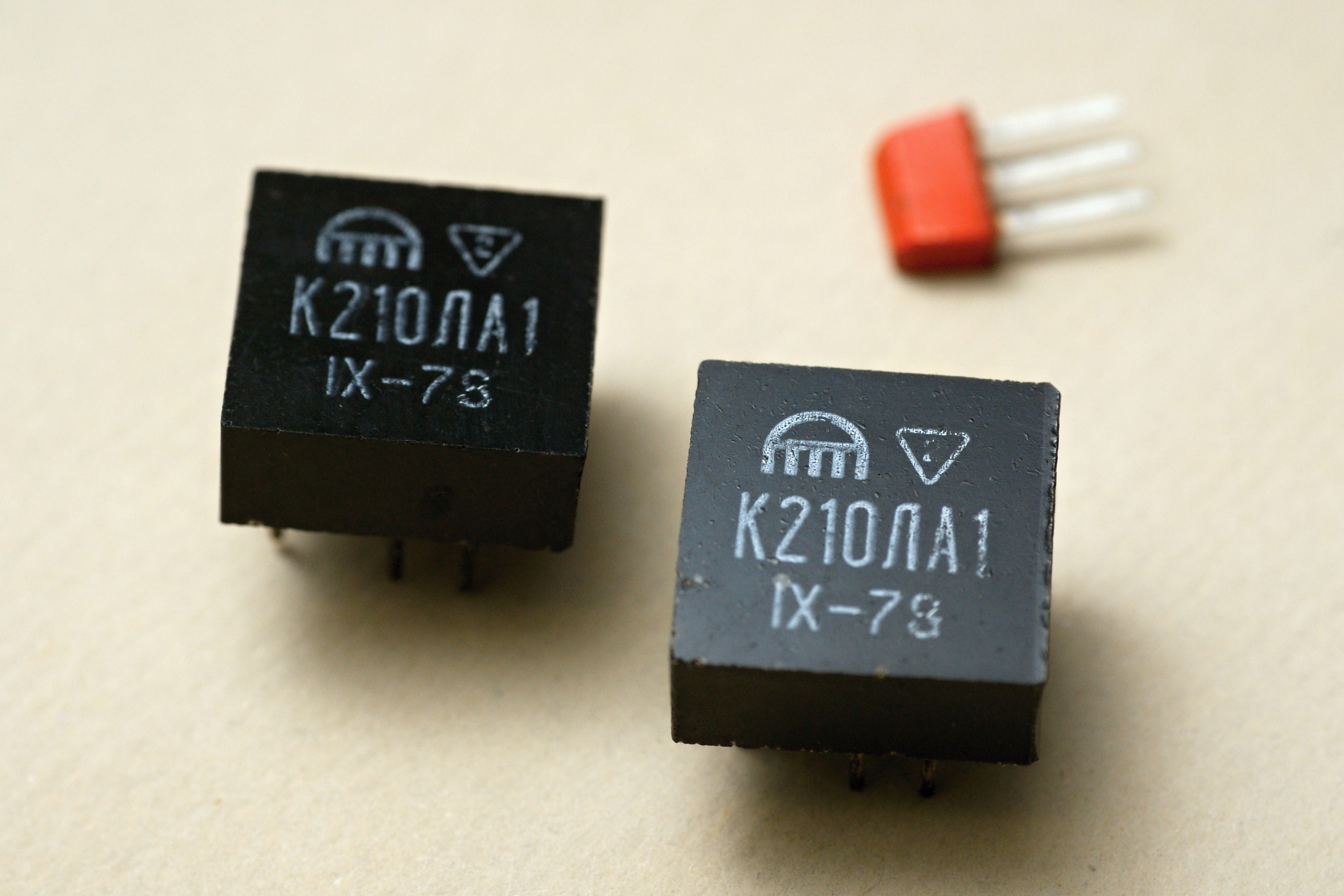

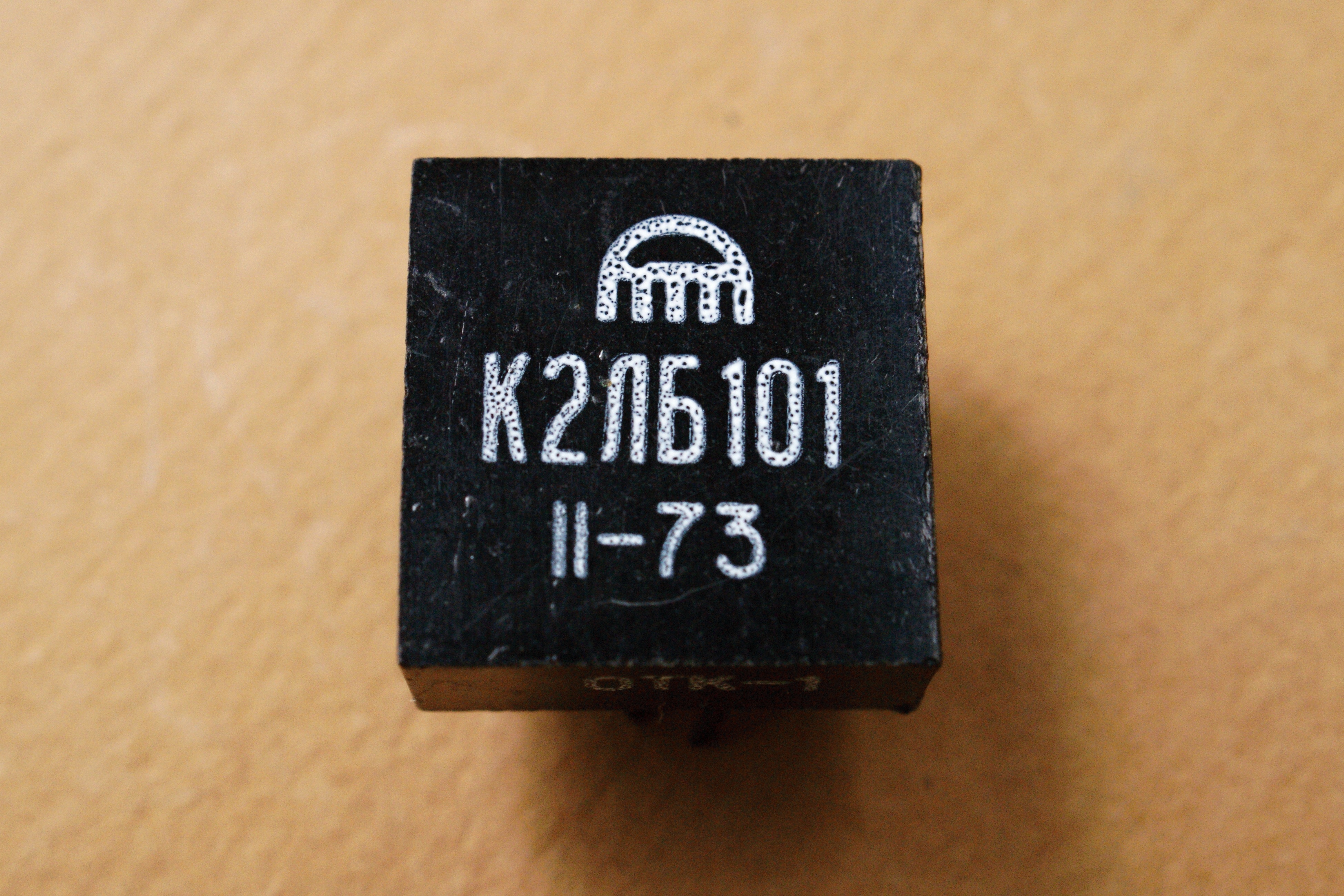

210ЛА1, К210ЛА1


(экспонаты предоставлены фирмой ЗАО "Электронные системы контроля", г. Пермь.)

Элемент 4И-НЕ (усилитель индикации для управления ИН-2). Справочный лист на нее.

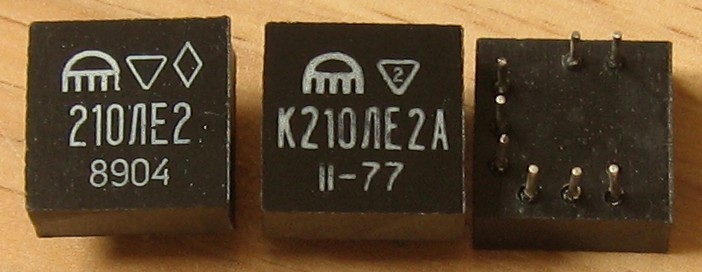

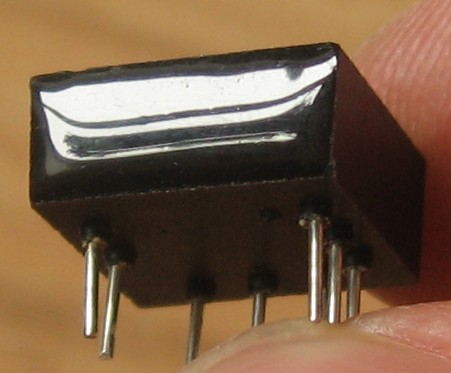

210ЛЕ2, К210ЛЕ2А, К2ЛБ102, К2ЛБ102А

Элемент 3ИЛИ-НЕ.

Справочный лист на него.

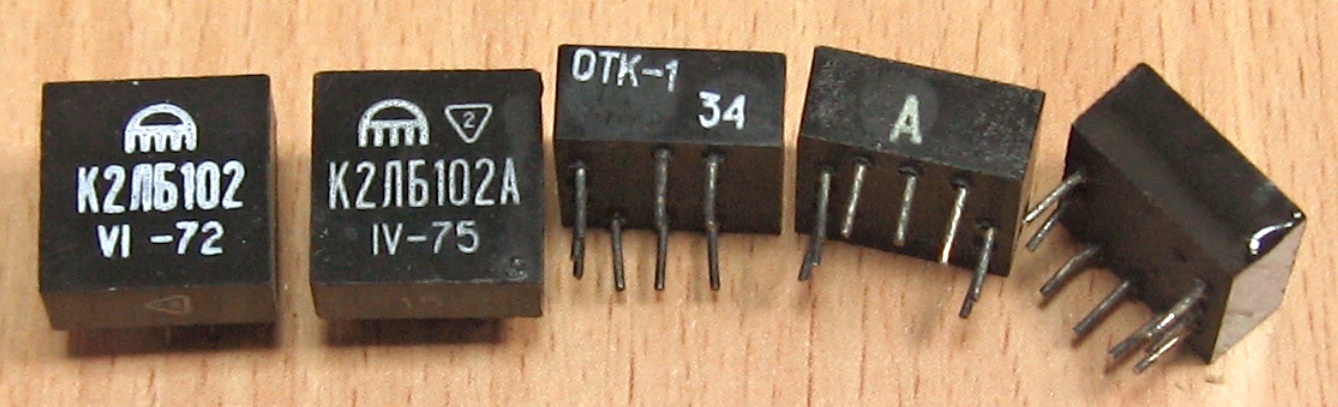

Интересно, судя по справочникам, вариант без букв А и Б (разбраковка по параметрам) существует только у микросхем с военной приемкой. Однако нашлись и образцы К2ЛБ102...


(экспонаты предоставлены фирмой ЗАО "Электронные системы контроля", г. Пермь.)

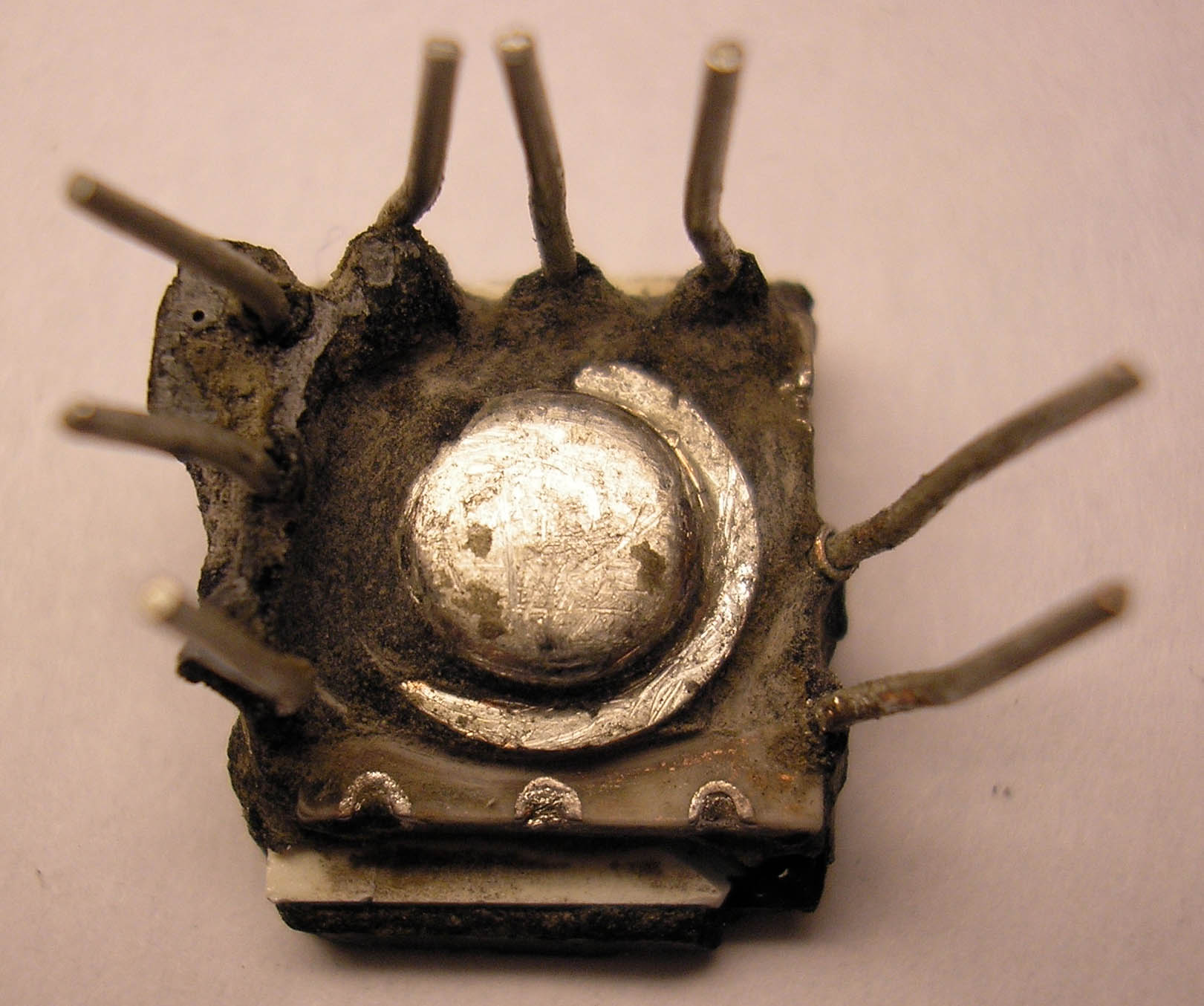

(фото с форума Портативное ретрорадио)

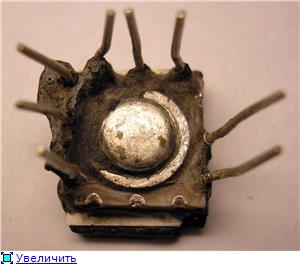

(фото с форума Портативное ретрорадио)

Источники:

1. Микросхемы интегральные гибридные цифровые. Группа 6232. Справочник. Том II. РМ 11 070.014.2. Всесоюзный научно-исследовательский институт "Электронстандарт". 1976.
2. Справочник по интегральным микросхемам. Под общ. ред. Б.В.Тарабрина. М., "Энергия", 1977.
3. Лавриненко В.Ю. Справочник по полупроводниковым приборам. 9-е изд., перераб. К.: Технiка, 1980.
4. Справочник по интегральным микросхемам/ Б.В. Тарабрин, С.В. Якубовский, Н.А. Барканов и др.; Под ред. Б.В. Тарабрина. - 2-е изд., перераб. и доп. - М.: Энергия, 1981.
5. Нефедов А.В. Интегральные микросхемы и их зарубежные аналоги: Справочник. Т. 3 - М.: КУбК-а, 1997.
