211ая серия

Старая серия РТЛ-логики с трёхвольтовым питанием, в своеобразном, не имеющем зарубежных аналогов корпусе "Пенал". Элементная база - бескорпусные транзисторы 2Т315В (??)

Серия была разработана во второй половине 60-х лабораторией №174 Киевского НИИ Микроприборов по техническому заданию, согласованному с генеральными конструкторами бортовой аппаратуры для самолетов (ВНИИРА, Ленинград) и космической техники (НПО "Хартрон", Харьков). Производство было начато в 1968 году на опытном заводе того же КНИИМП.

Справочные данные и данные из отраслевого справочника за 1975 и за 1978 года на эту серию.

В качестве примера применения этой серии - Вычислительная система МСМ.

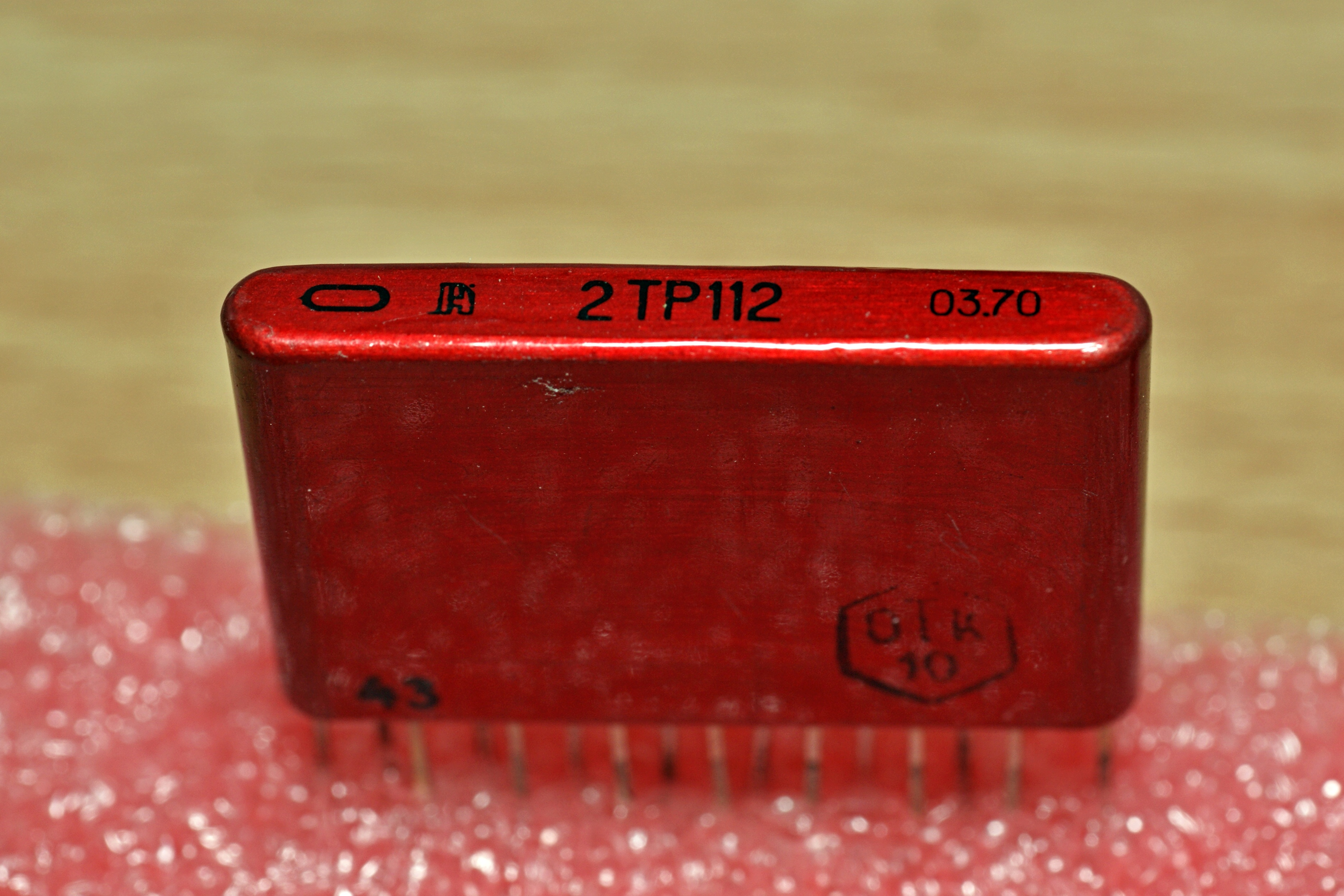

2ИЕ111 2ЛБ112 2ЛБ118 2ЛБ1112 2ЛН113 2ТР112 211ХЛ3
2ИР111 2ЛБ115 2ЛБ1111 2ЛН111 2ТР111 211УИ3 211ХЛ4

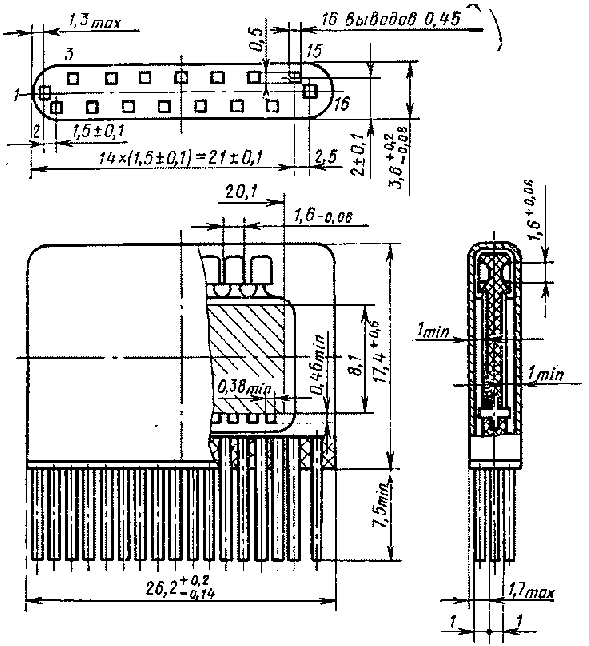

Чертеж корпуса этих микросхем (236МП17-1):

Основание корпуса с встроенными внешними выводами из сплава меди изготавливается из термореактивной пластмассы АГ-4В. В основании с двух сторон предусмотрены два кармана для размещения подложек с пассивной частью. В верхней части основания с каждой стороны отпрессованы по десять углублений для размещения бескорпусных транзисторов. Т-образные внешние выводы обеспечивают возможность внутренней коммутации между подложками. Крышка корпуса изготавливается глубокой вытяжкой из алюминиевого сплава. Герметизация осуществляется заливкой компаундом полости размером 3*26*3,5 мм между корпусом и основанием.

Интересный и характерный момент - корпус “Пенал” был внесен в перечень корпусов с припиской «не рекомендован для использования», и перед разработчиками НИИМП была поставлена задача разработки другого высокотехнологичного корпуса для гибридно-пленочных микросхем.
Такой корпус был разработан и запатентован в СССР в 1969-70 годах. Была разработана оснастка, изготовлена опытная партия и проведены испытания.
Но к этому времени интерес к гибридно-пленочным схемам поувял, а переделывать аппаратуру, в которой использовались микросхемы 211 серии, было нерентабельно, и “Пенал” выпускался на серийных заводах вплоть до 90 годов в первоначальном варианте.

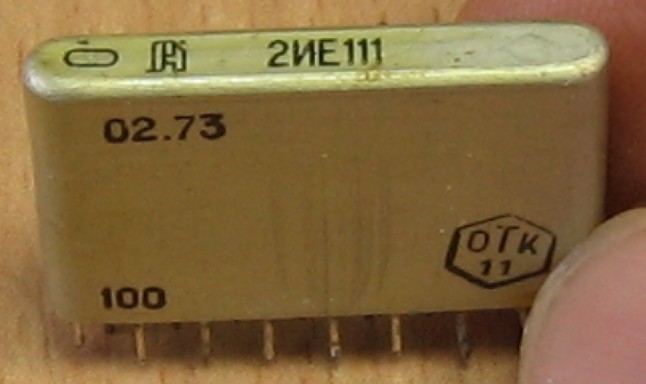

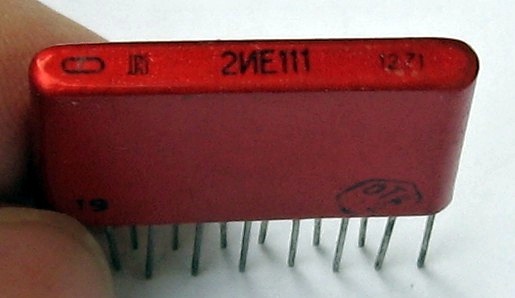

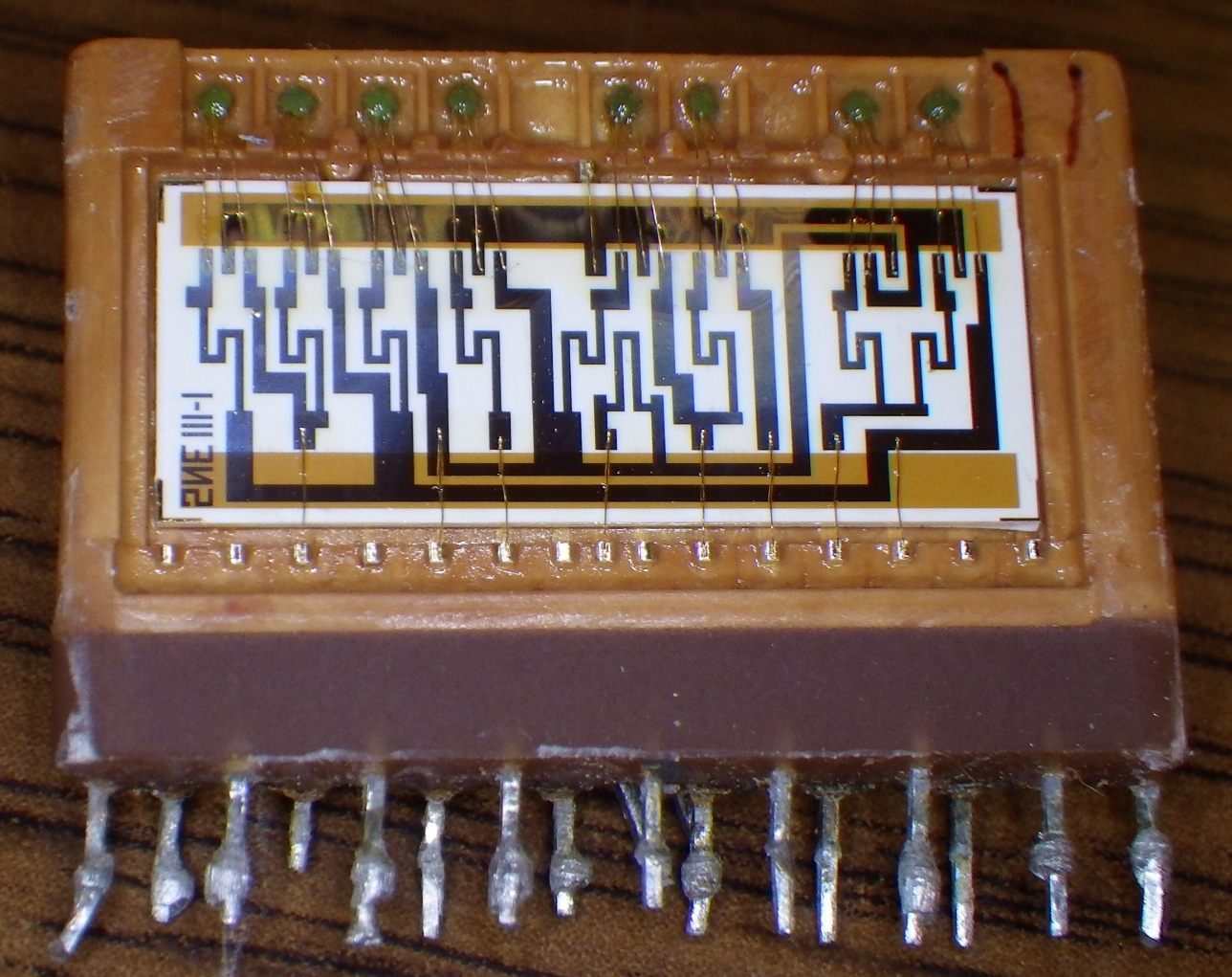

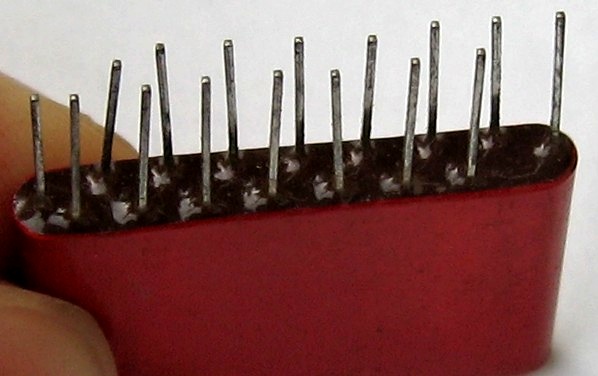

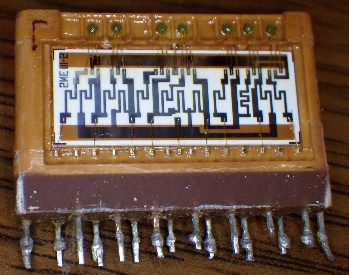

2ИЕ111

Микросхема представляет собой разряд двоичного счетчика. Ранние выпуски назывались 3МД1Б.

Производитель - КНИИМП, г.Киев (Украина).


(фото Алексея Катаманова)

(фото Алексея Катаманова)

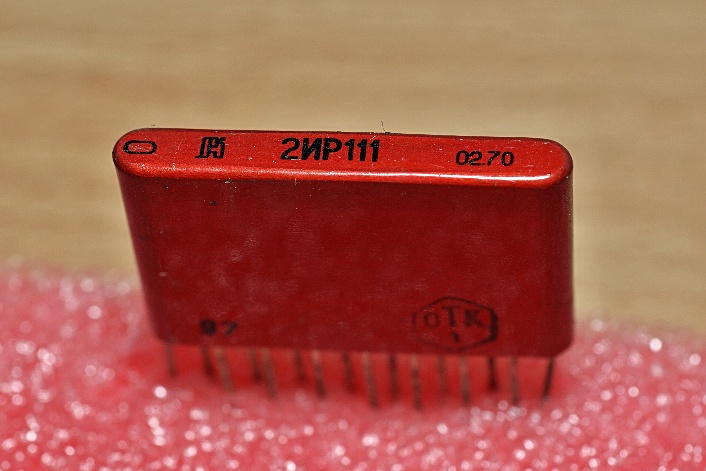

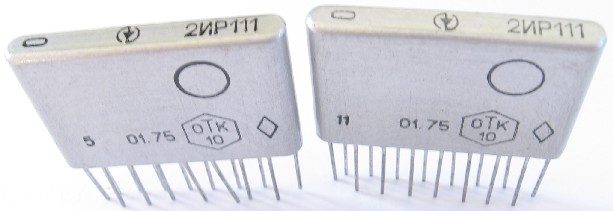

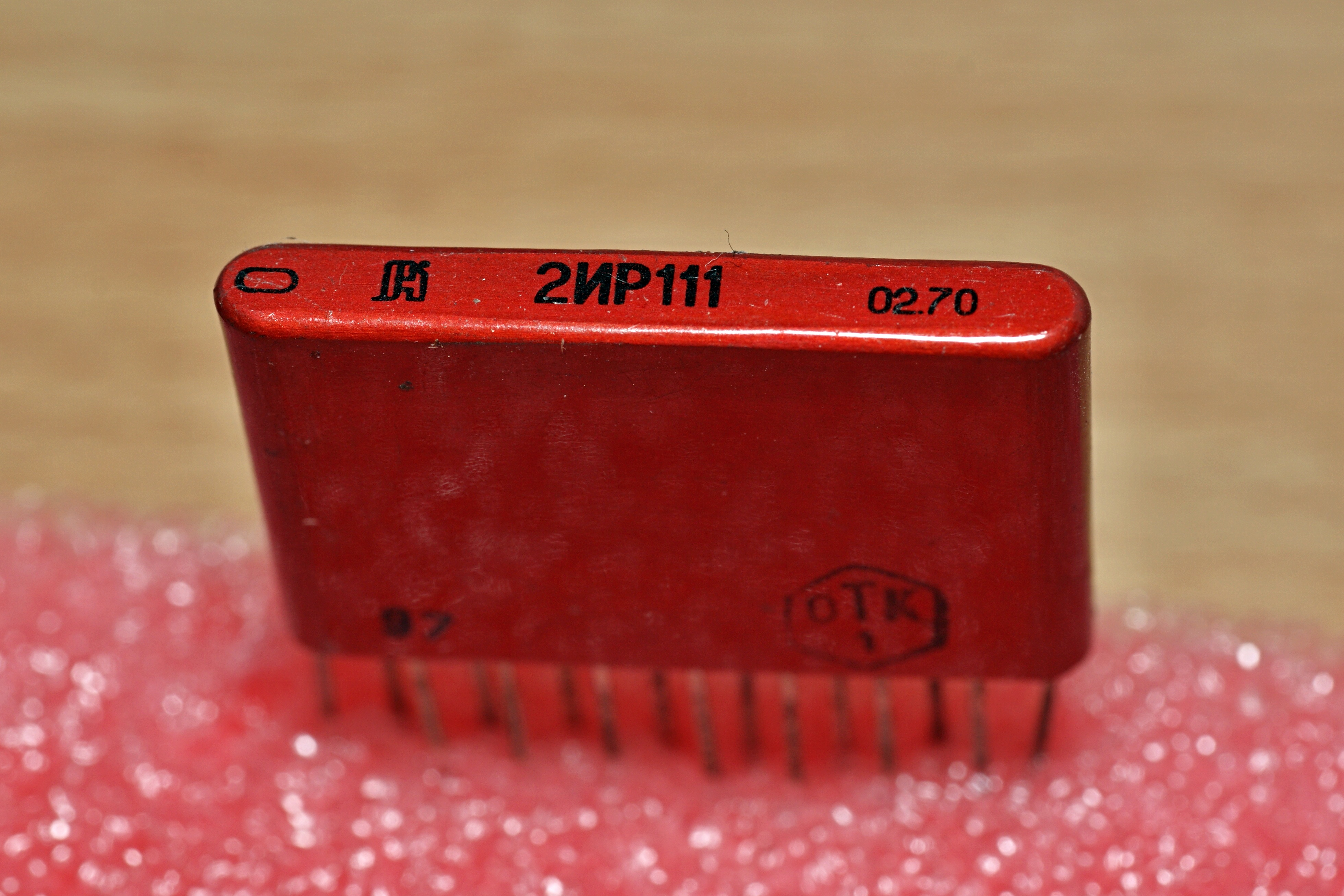

2ИР111

Микросхема представляет собой разряд регистра деления частоты.

Производители - КНИИМП и "Квазар", г.Киев (Украина).


(фото с форума Портативное ретрорадио)

Микросхема представляет собой разряд регистра деления частоты.

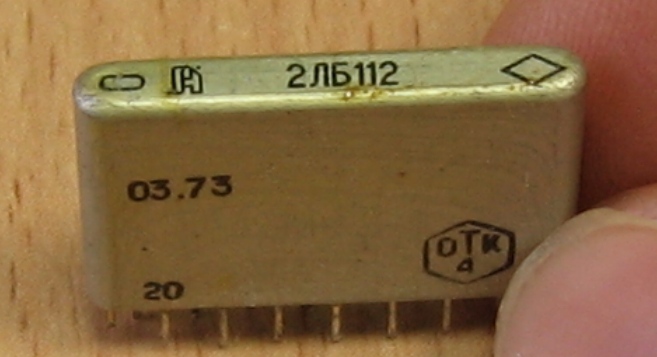

2ЛБ112

Восемь элементов 2И-НЕ.

Производитель - КНИИМП, г.Киев (Украина).

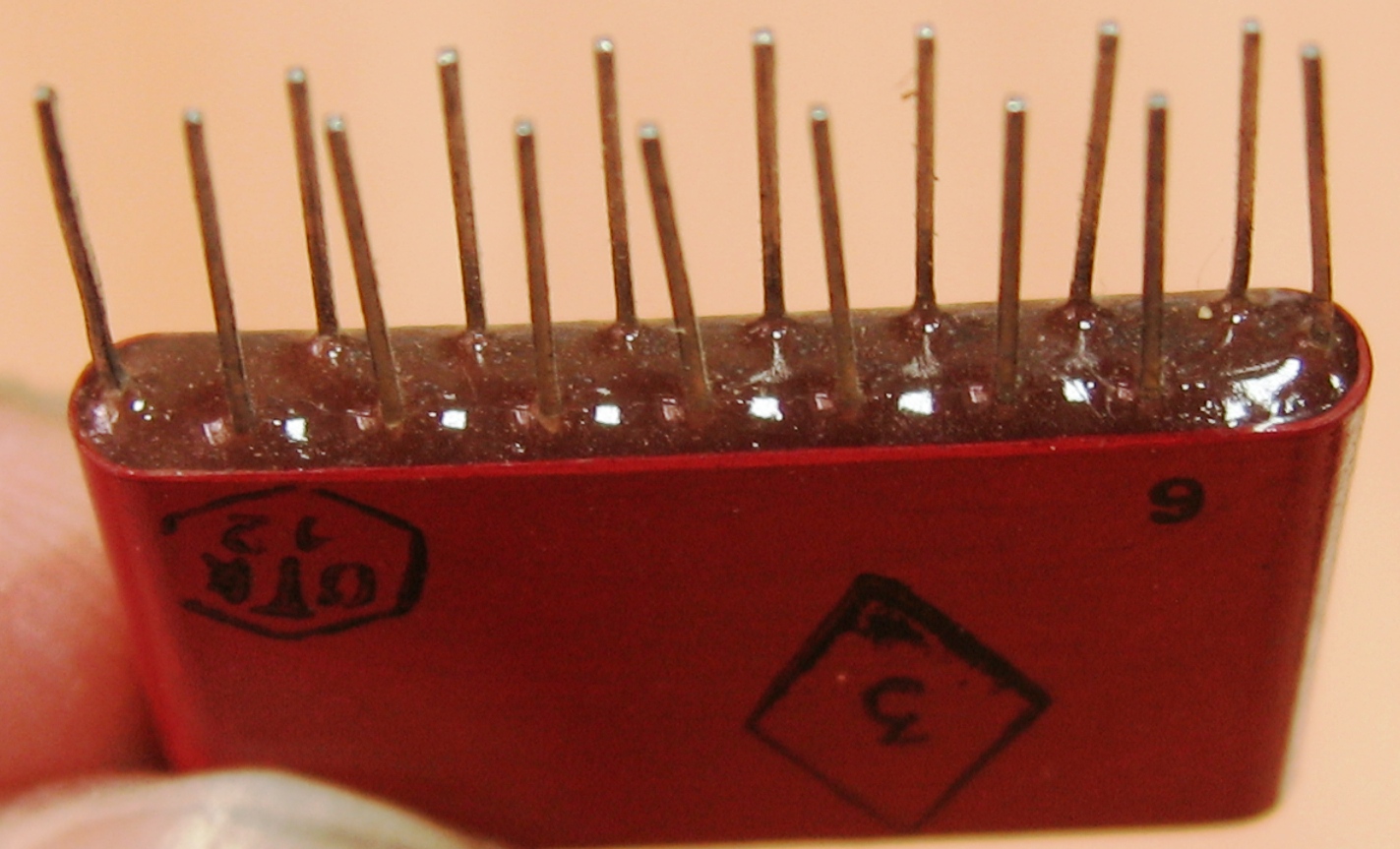

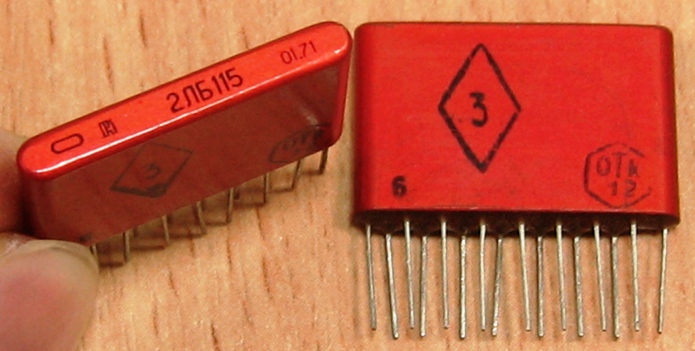

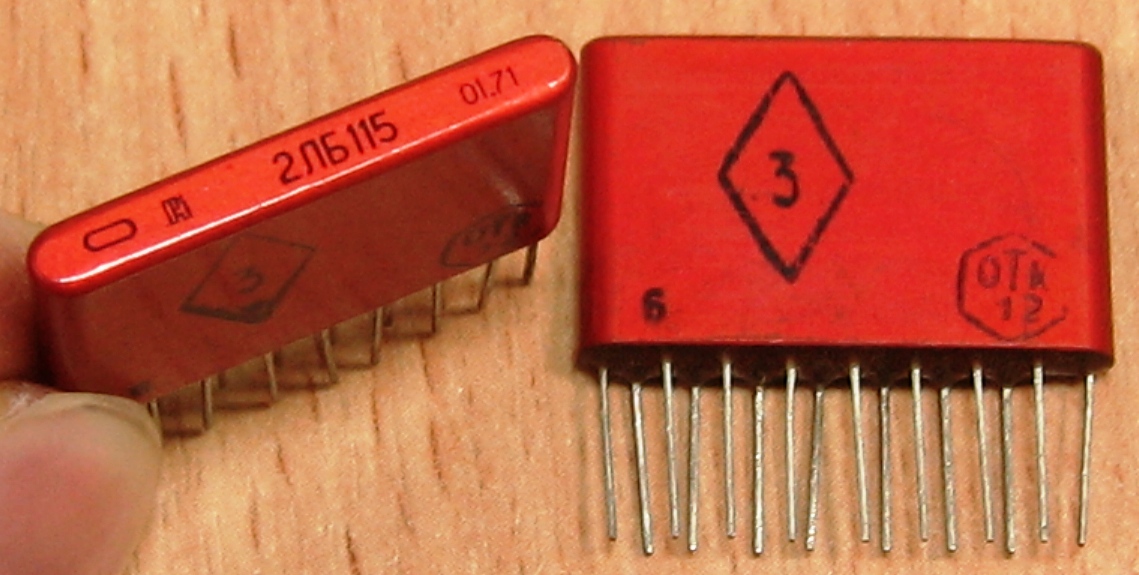

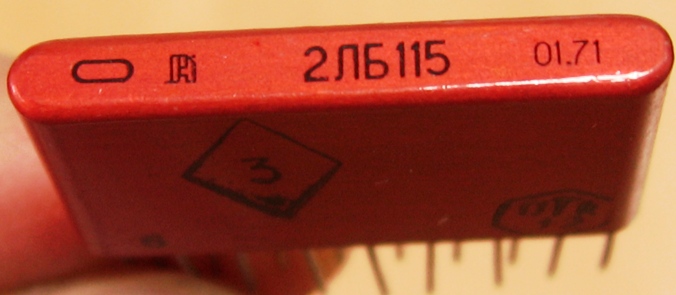

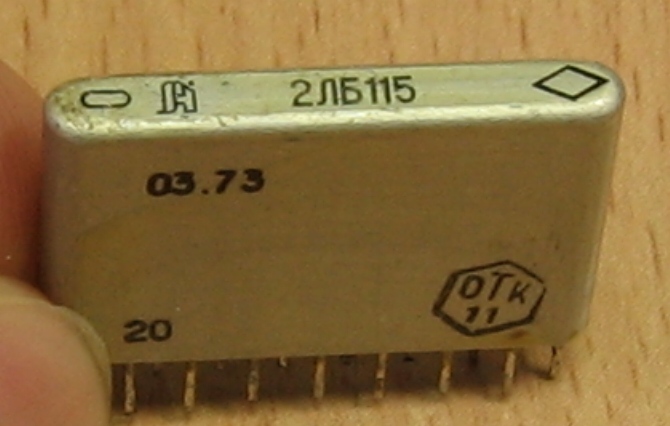

2ЛБ115

Два элемента 5И-НЕ.

Производитель - КНИИМП, г.Киев (Украина).

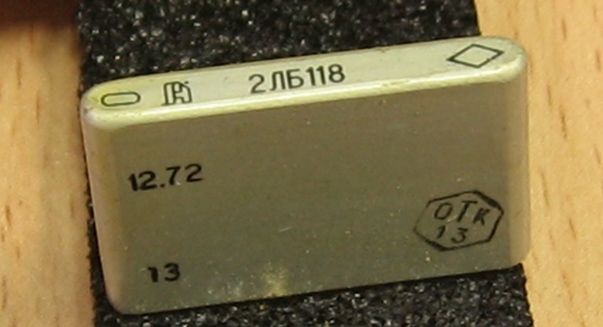

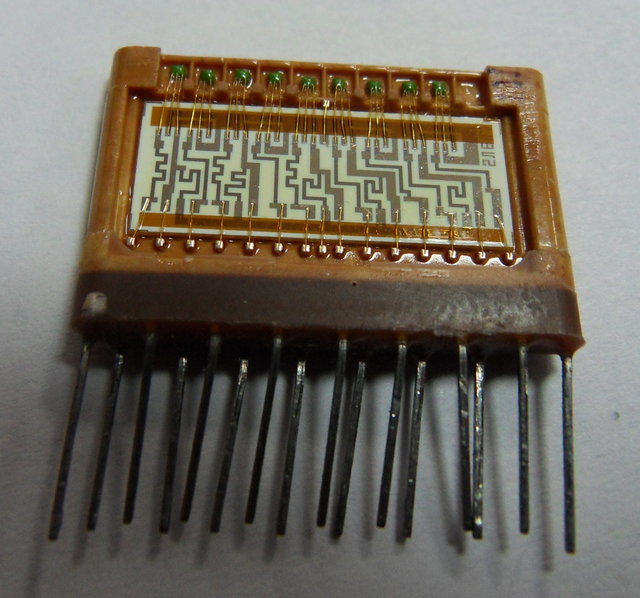

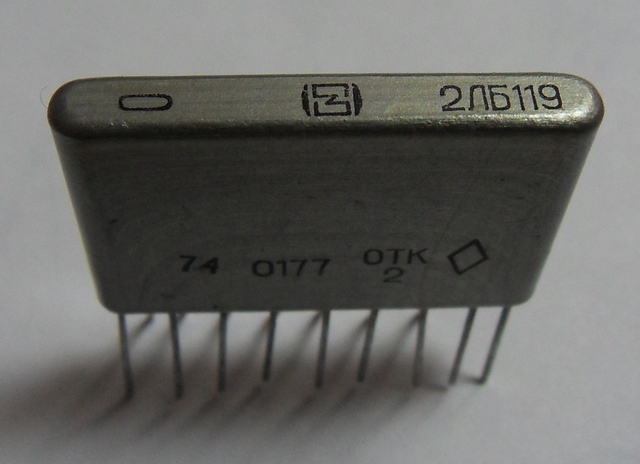

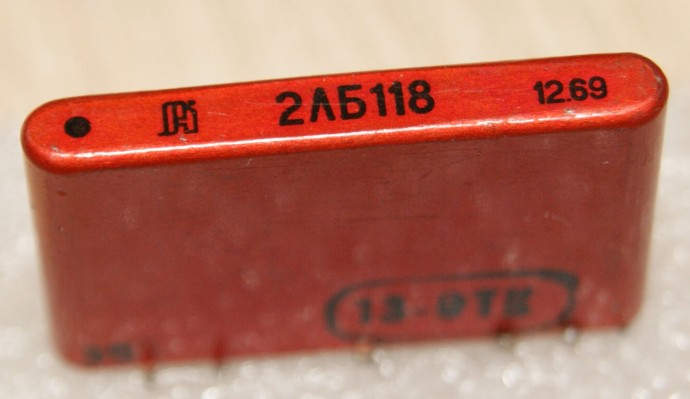

2ЛБ118, 2ЛБ119

Четыре элемента 2И-НЕ и элемент НЕ. Первые выпуски 2ЛБ118 назывались 3МД6Б.

Производители - украинские КНИИМП (г.Киев) и - редкий случай для этой серии - "Родон" (г.Ивано-Франковск).


(фото с форума Портативное ретрорадио)


(фото с форума Портативное ретрорадио)

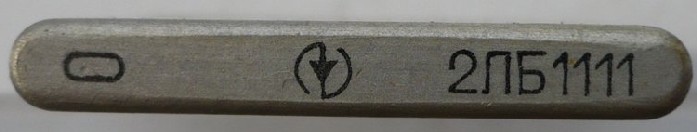

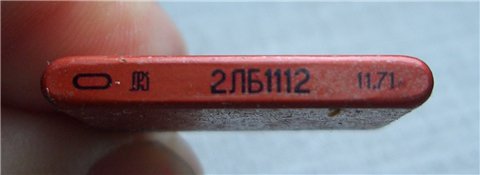

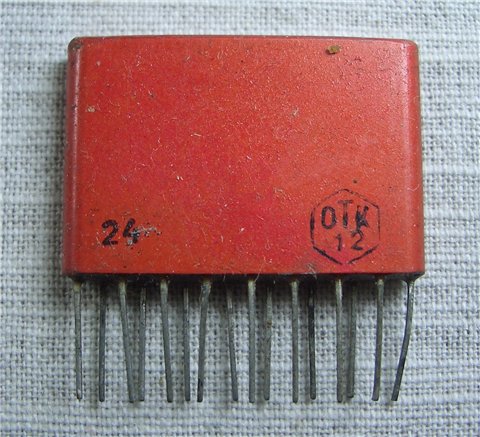

2ЛБ1111, 2ЛБ1112


(фото с форума Портативное ретрорадио)

Четыре элемента 2ИЛИ-НЕ; друг от друга отличаются нагрузочной способностью.

Производители - киевские НИИМП и завод "Квазар".


(фото с форума Портативное ретрорадио)


(фото с форума Портативное ретрорадио)

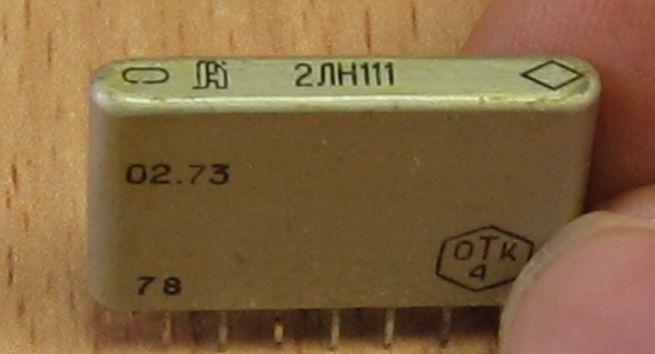

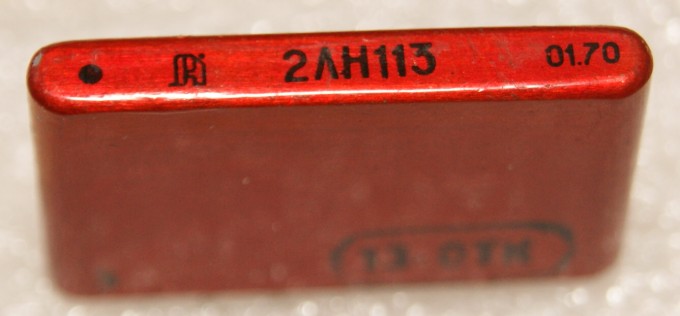

2ЛН111, 2ЛН113

Пять элементов НЕ. Между собой отличаются нагрузочной способностью. Первые выпуски назывались 3МД7А-3МД7В.

Производитель - КНИИМП, г.Киев (Украина).

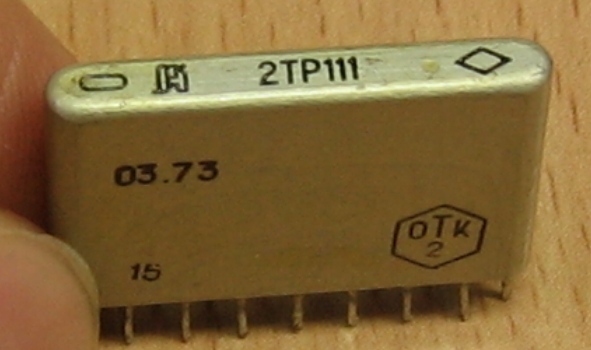

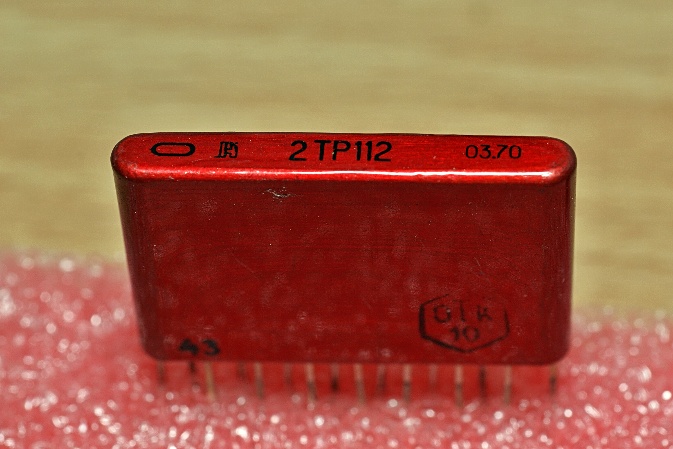

2ТР111

Два RS-триггера и два элемента 2И-НЕ. Ранние выпуски назывались 3МД4А и 3МД4Б.

Производитель - КНИИМП, г.Киев (Украина).

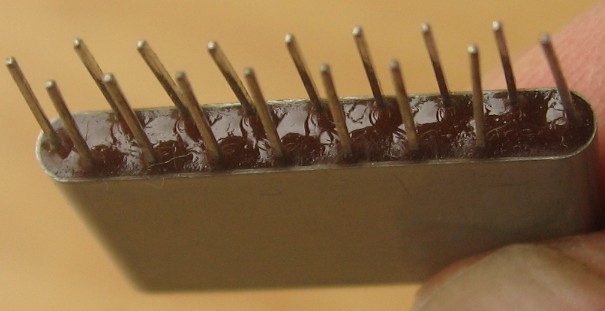

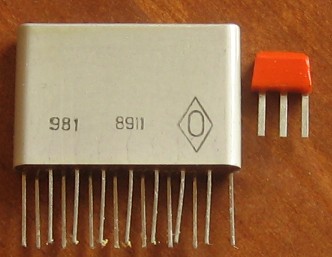

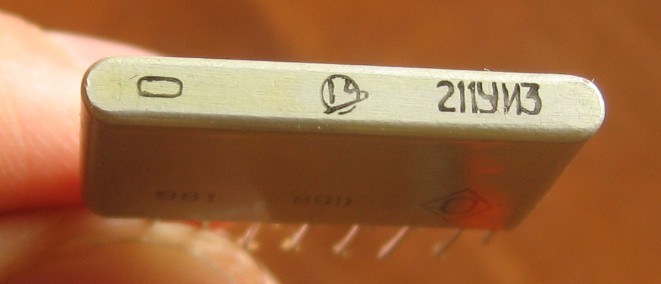

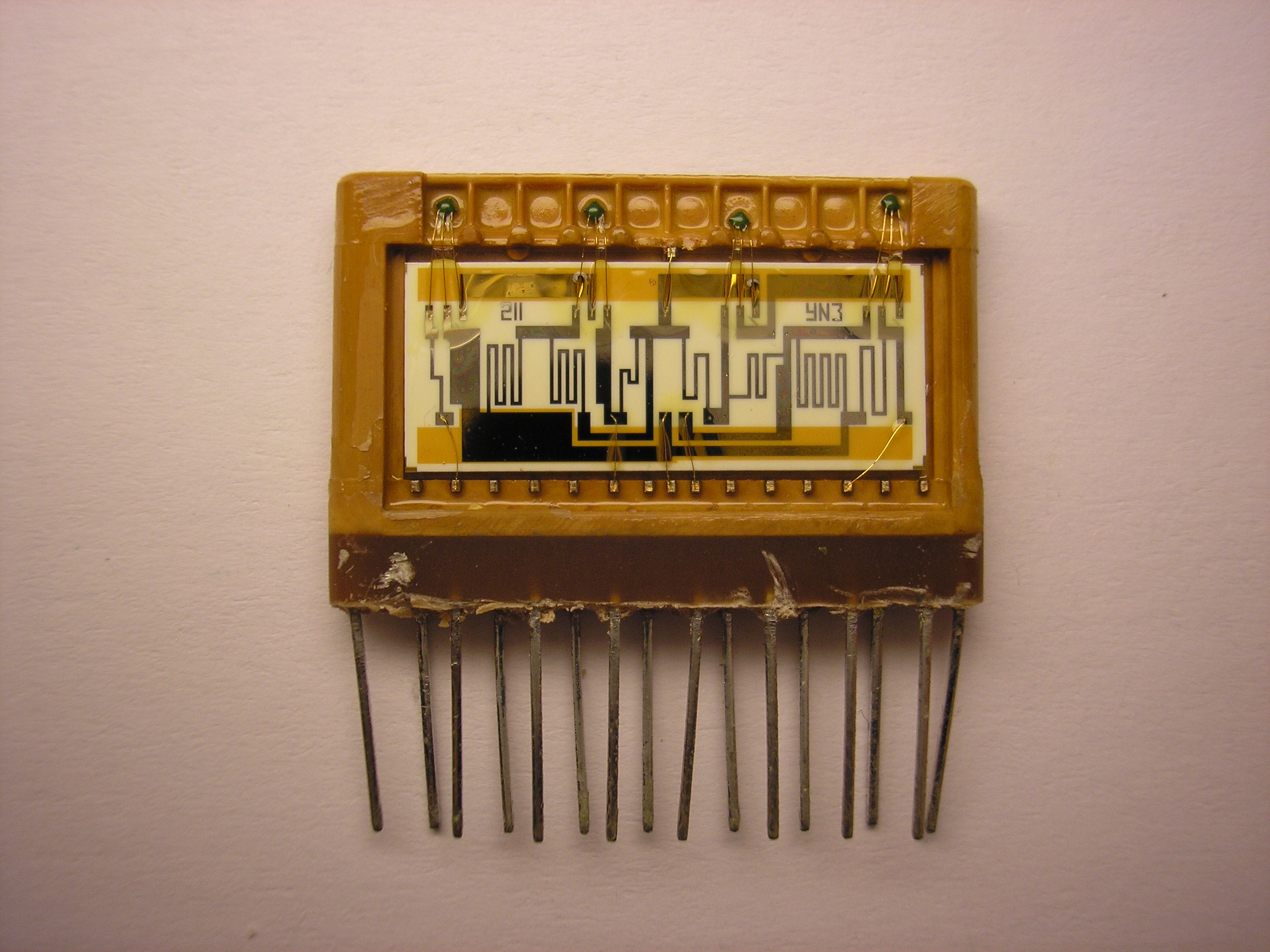

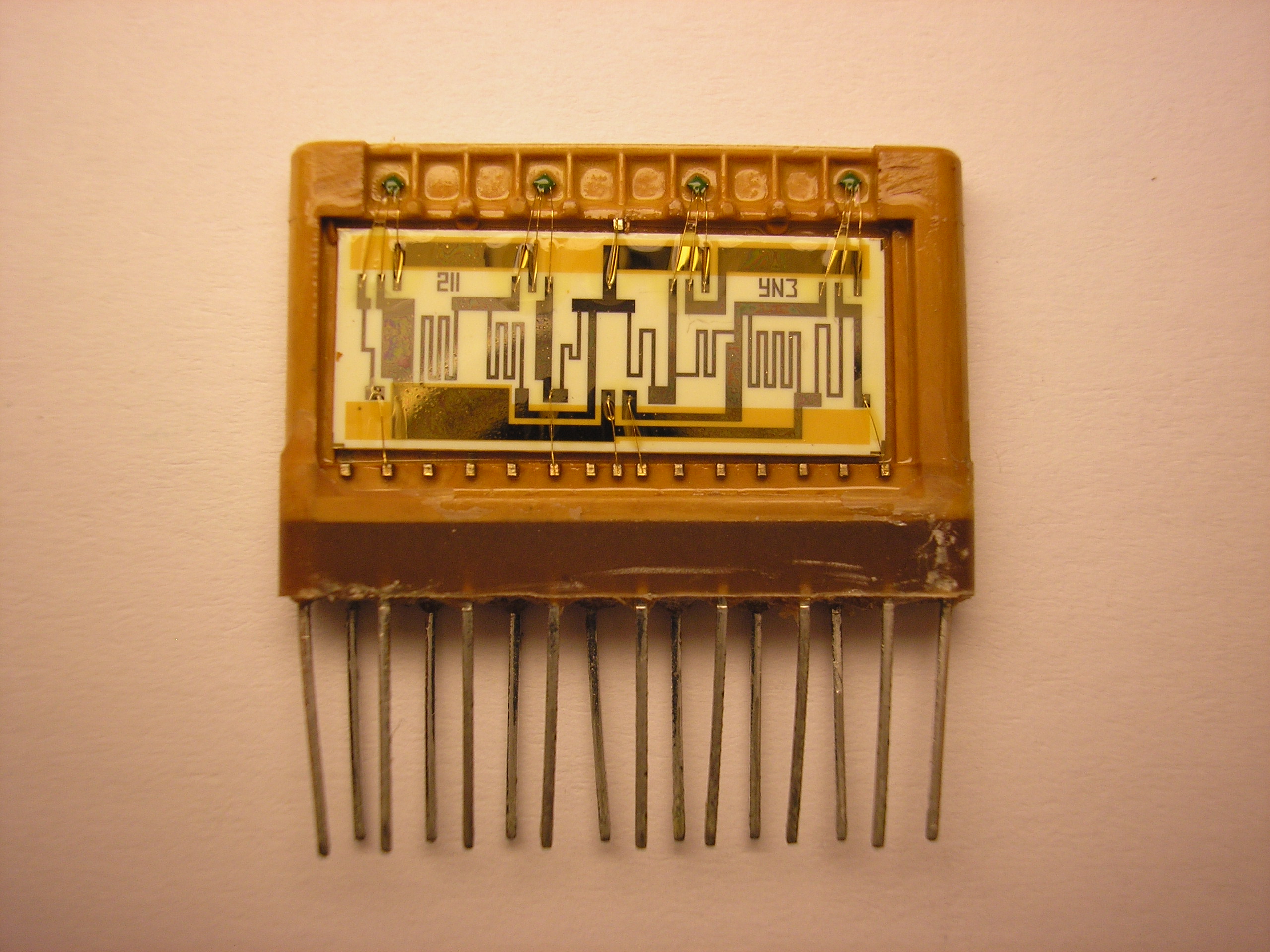

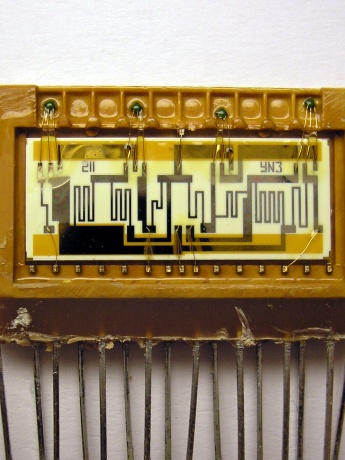

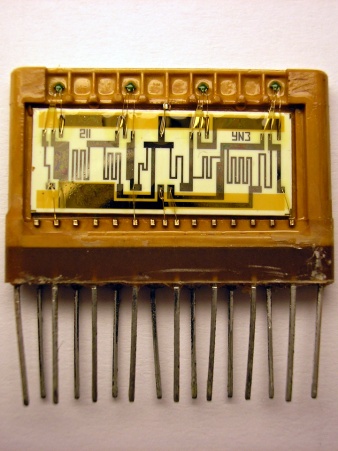

211УИ3

Крайне необычная микросхема - её нет в справочниках!

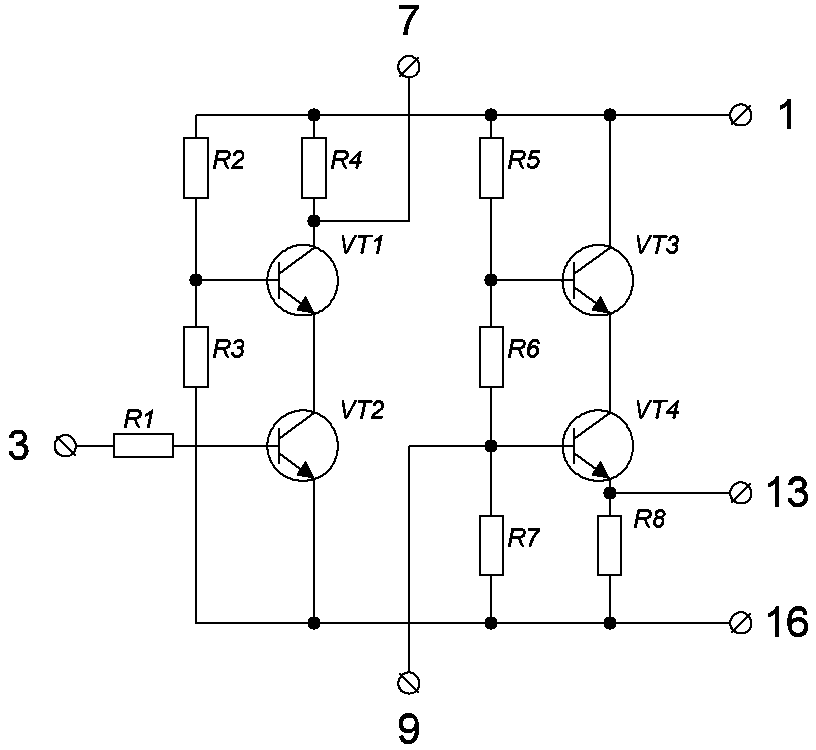

Назначение - два формирователя выходных сигналов.

Производитель - "Октябрь" (сейчас НИИ "Гелий"), г.Винница (Украина)


(фото с форума Портативное ретрорадио)

(фото с форума Портативное ретрорадио)


(по материалам форума Портативное ретрорадио)

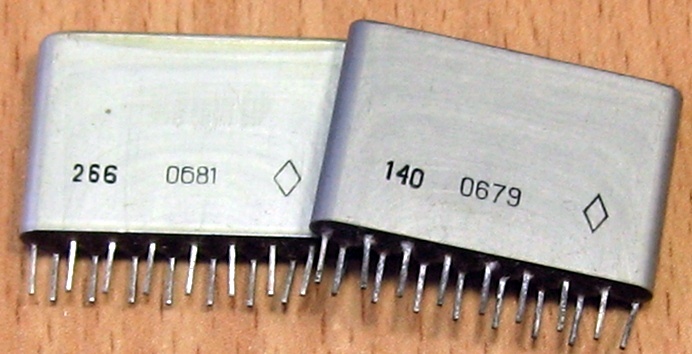

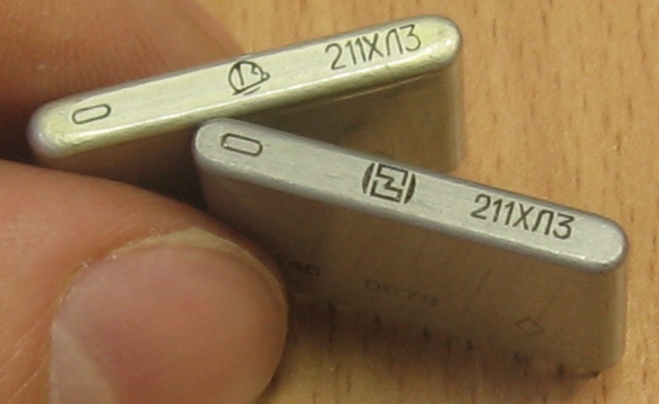

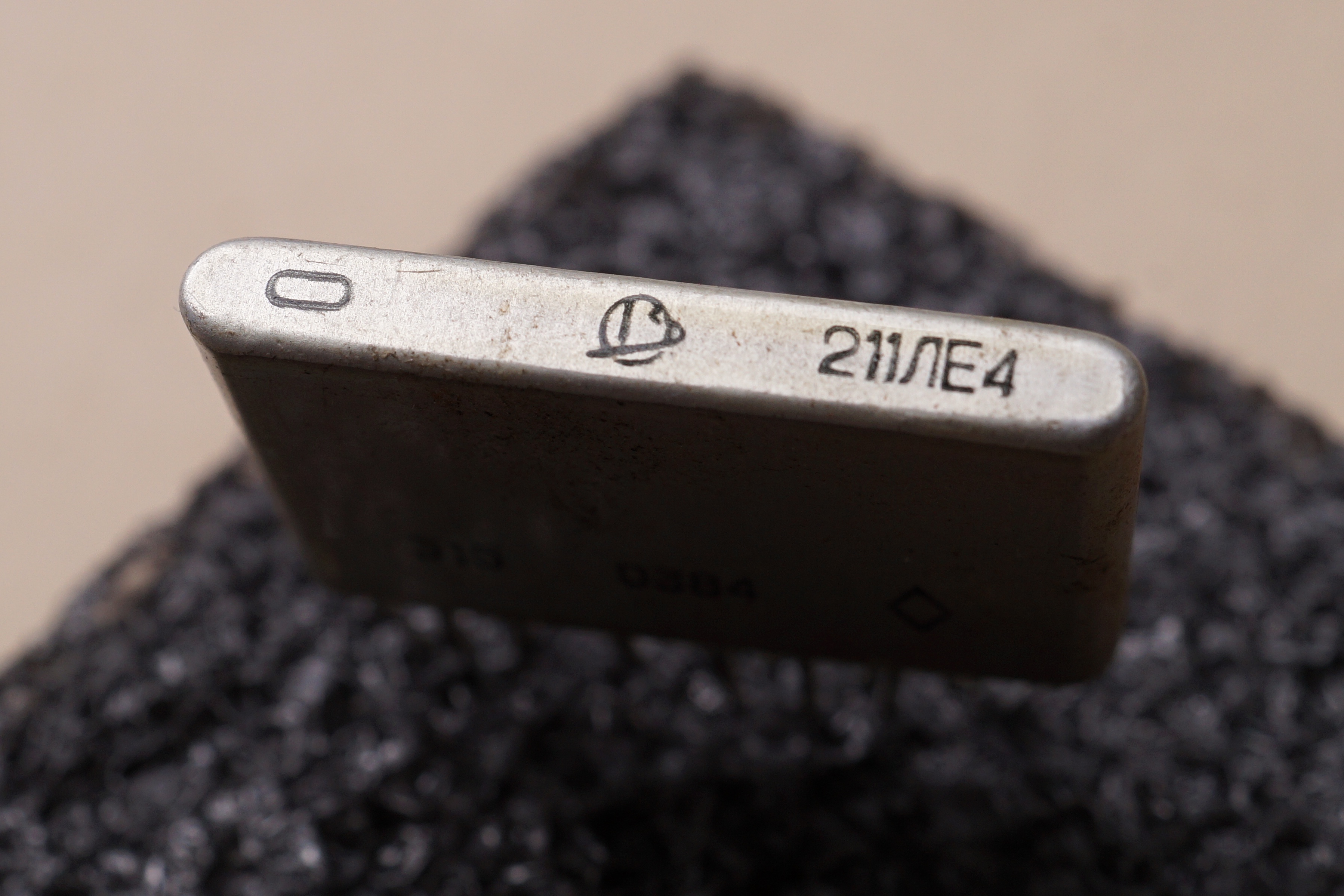

211ХЛ3

Четыре двухвходовых элемента ИЛИ-НЕ и один элемент НЕ. По старой системе обозначений называлась 2ЛБ119.

Производитель - ПО "Октябрь" (сейчас НИИ "Гелий"), г.Винница и (редкость) "Родон", г.Ивано-Франковск.

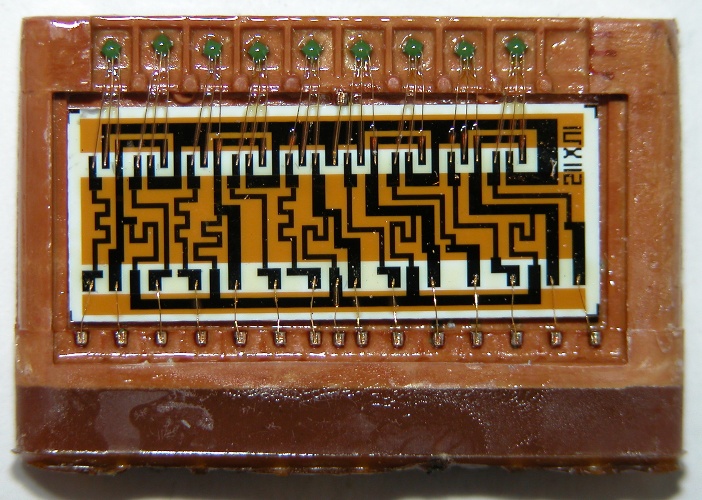

Как видно, базовым элементом для всех микросхем группы ХЛ служила 211ХЛ1:


(фото с форума "Портативное ретрорадио")

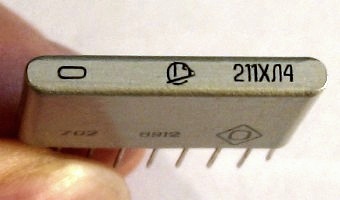

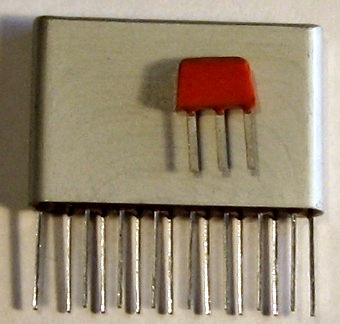

211ХЛ4

Назначение - 2 RS-триггера. По старой системе обозначений называлась 2ТР114.

Производитель - "Октябрь" (сейчас НИИ "Гелий"), г.Винница (Украина)

Источники:

1. Микросхемы интегральные гибридные цифровые. Группа 6232. Справочник. Том II. РМ 11 070.014.2. Всесоюзный научно-исследовательский институт "Электронстандарт". 1976.
2. Справочник по интегральным микросхемам. Под общ. ред. Б.В.Тарабрина. М., "Энергия", 1977
3. Справочник по интегральным микросхемам/ Б.В. Тарабрин, С.В. Якубовский, Н.А. Барканов и др.; Под ред. Б.В. Тарабрина. - 2-е изд., перераб. и доп. - М.: Энергия, 1981
4. Все отечественные микросхемы. - 2-е изд., переработанное и дополненное - М.: Издательский дом "Додэка-XXI", 2004
5. Стратегия выбора. - К.: "Корнiчук, 2012.
