21Т серия

Некая странная серия логических элементов. Нигде нет каких-либо упоминаний о ней.

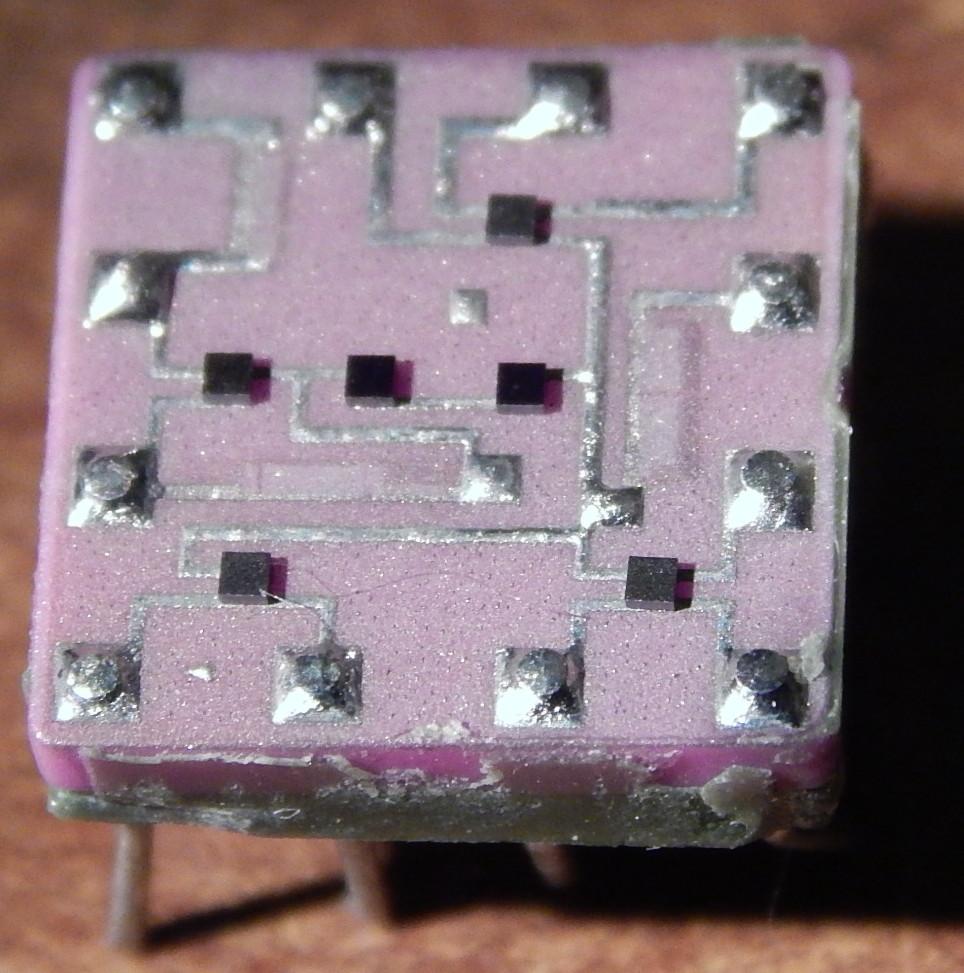

Скорее всего, это раннее название 267ой серии. Вскрытая 2ЛБ1Т5 по схеме совпадает с 2ЛБ671 (логический элемент 8И-НЕ). Немного путает карты то, что в 2ЛБ67х нет ни пятого номера, ни тем более тринадцатого. Возможно эти дополнительные номера - отбраковка от основных по каким-то параметрам.

Производитель - "Ангстрем" (Зеленоград).

Монтаж выполнен по технологии перевёрнутого кристалла, что для 1970 года весьма необычно - такие транзисторы до сих пор встречались только в гораздо более поздних микросхемах.

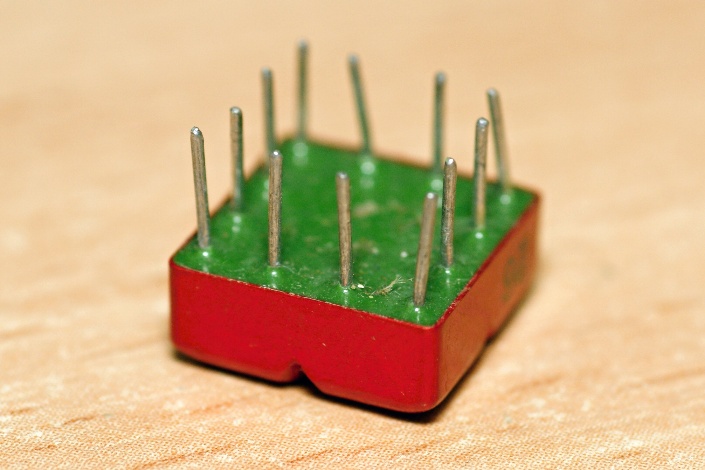

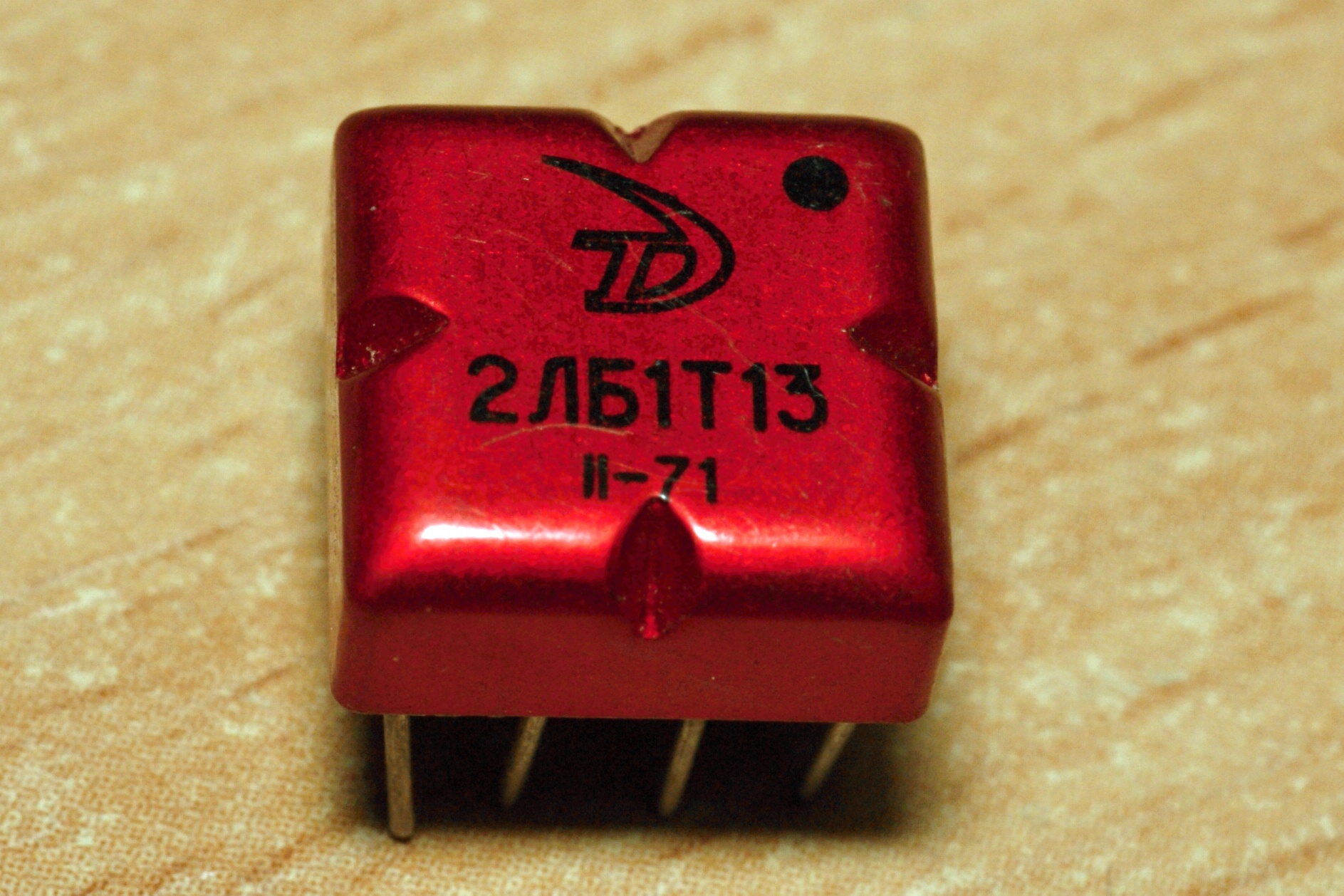

(фото с форума "Портативного ретрорадио")

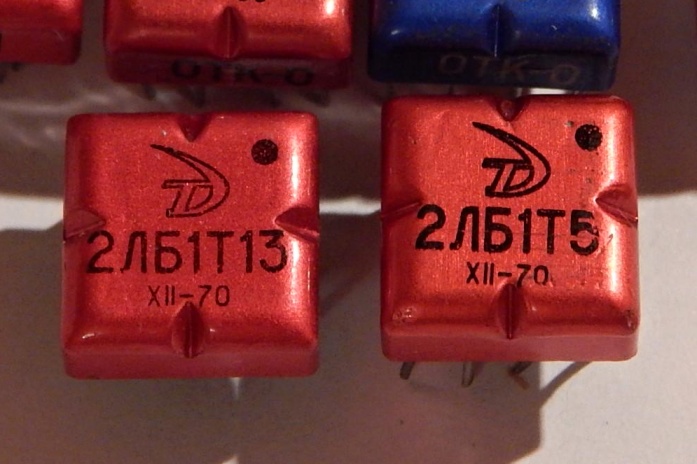

(фото с форума "Портативного ретрорадио")
