267ая серия

Малоизвестная серия тонкопленочной диодно-транзисторной логики. Основное назначение - работа в устройствах вычислительной техники, схемах цифровой автоматики и телемеханики.

Два напряжения питания (+3 и +6 В), время задержки в десятки нс, корпус "Тропа". Справочные данные на неё из отраслевого каталога.

Параметры и ассортимент микросхем в целом совпадает с 217ой серией. Вероятно, это результат её модернизации - поменяли корпус, возможно и элементную базу. Так, в предположительно предсерийных образцах этой серии, элементах 2ЛБ1Тх, применяется монтаж перевернутым кристаллом - в отличии от традиционных транзисторов у 2ЛБ17х.

Производитель - "Ангстрем" (Зеленоград).

К2ЛБ671Б

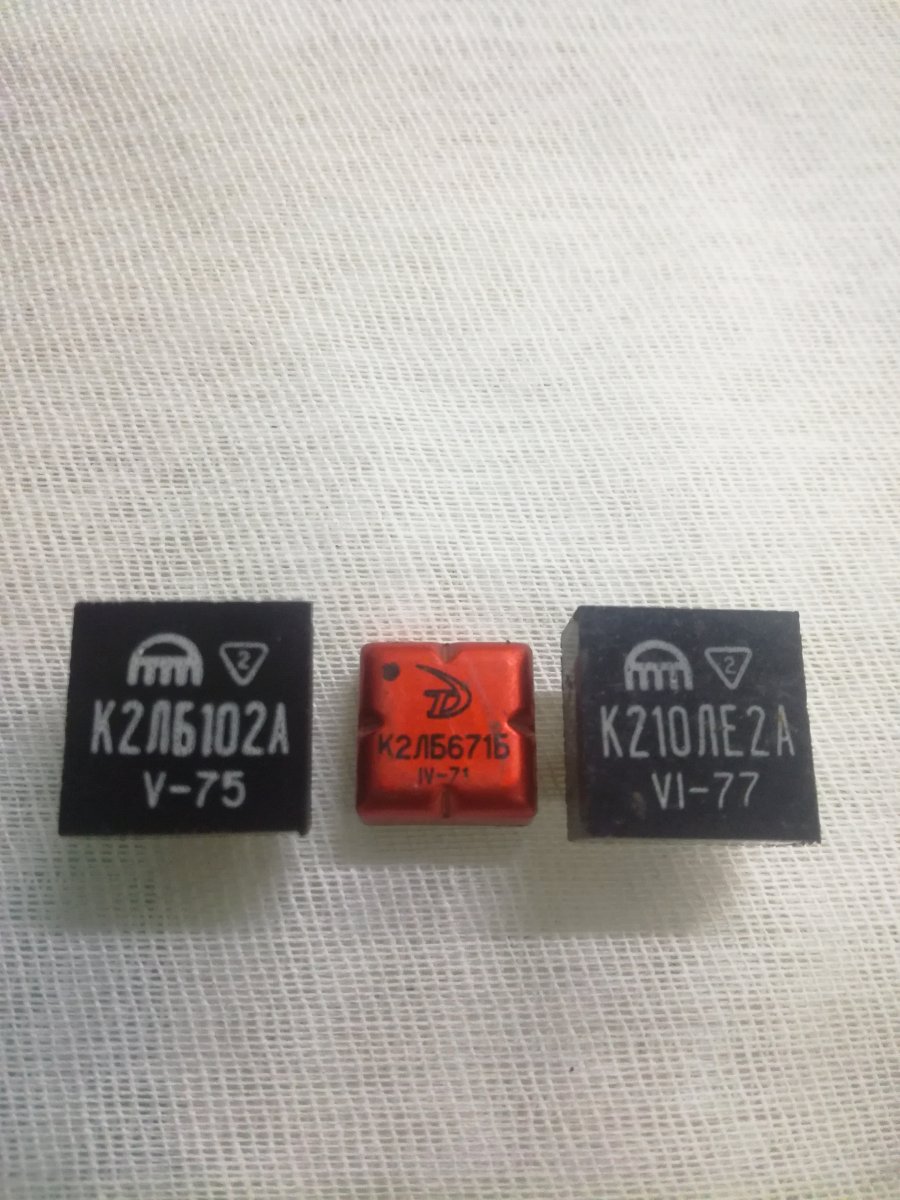

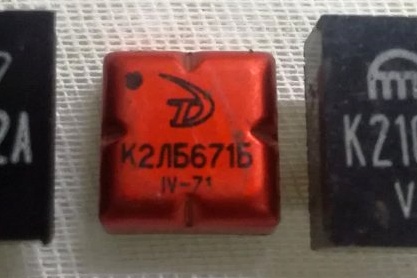

(фото с Форума радиодеталей)

Логический элемент 8И-НЕ.

К2ЛБ672А

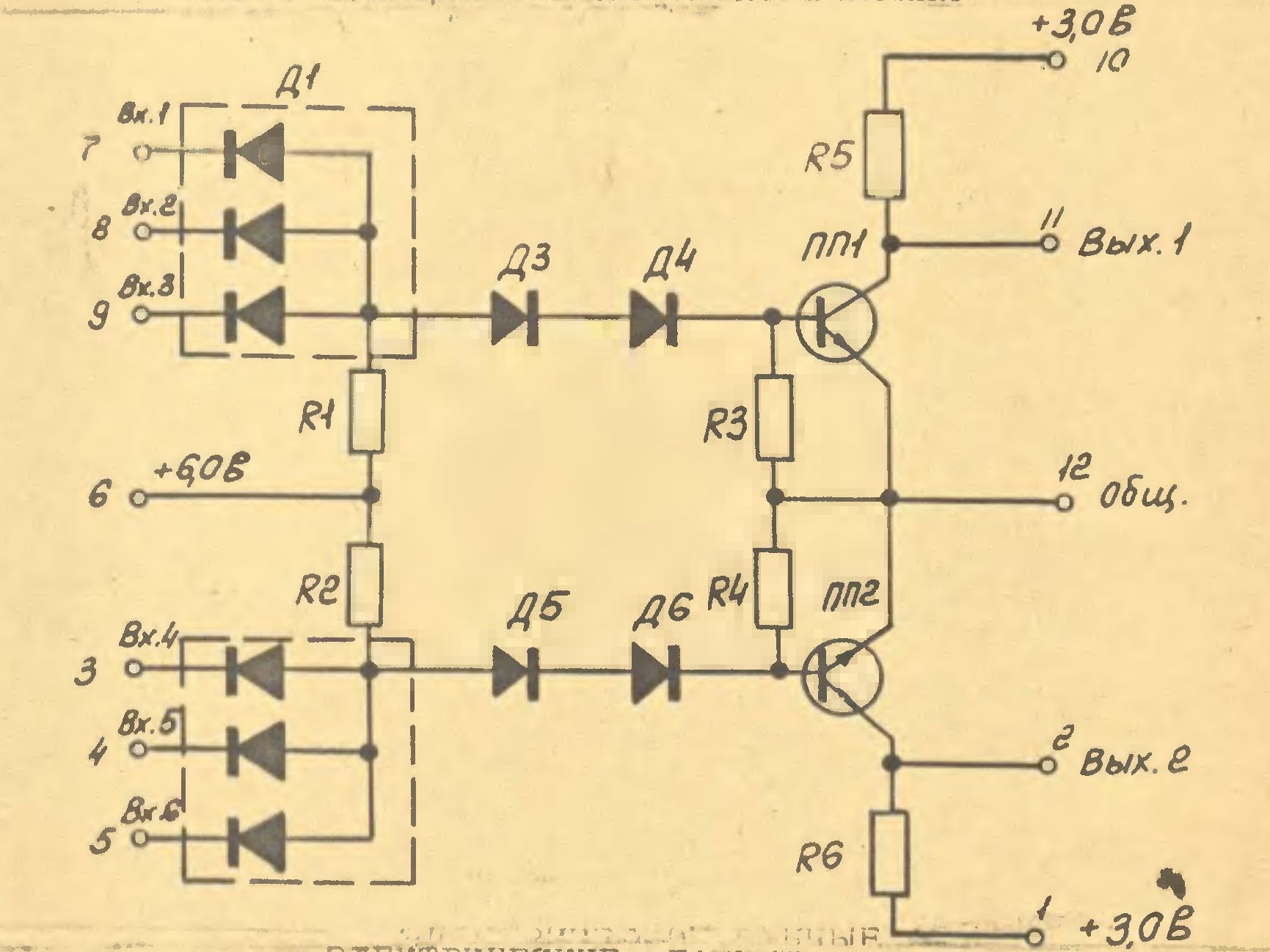

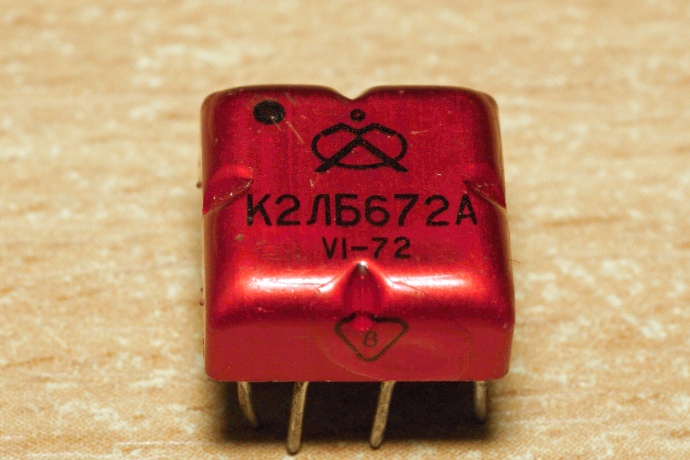

Два логических элемента 3И-НЕ.

К2ЛБ674Б

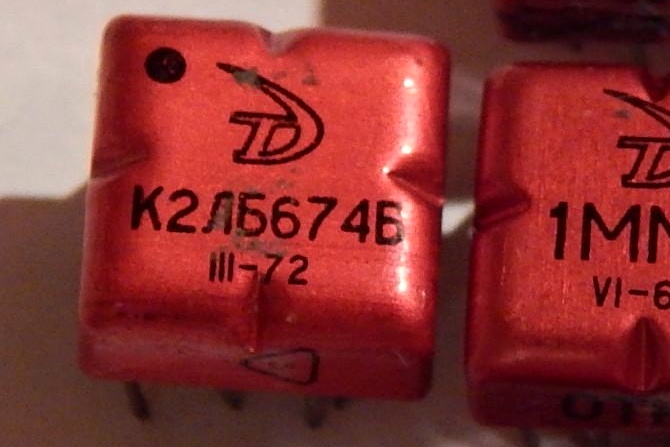

(фото с форума "Портативного ретрорадио")

Три логических элемента 2И-НЕ; версия "Б" - с увеличенной нагрузочной способностью.

К2НТ673

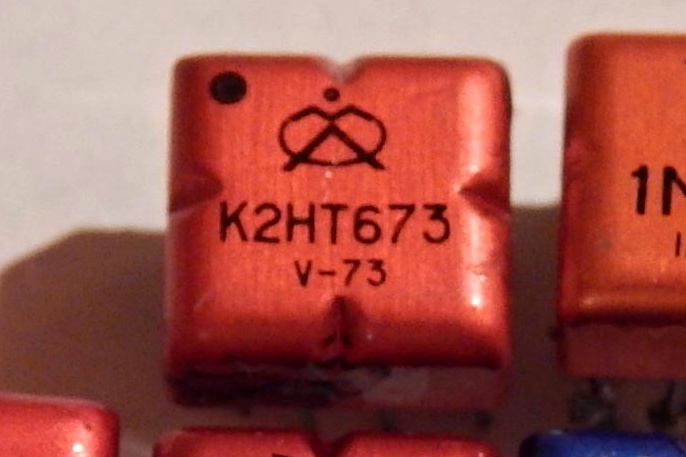

(фото с форума "Портативного ретрорадио")

Набор из четырёх транзисторов n-p-n. В целом, она совпадает по цоколёвке и схеме включения с К217НТх; возможно, разница лишь в типе применяемых транзисторов?

Что интересно, в каталоге не указывается, в чём отличие между К2НТ671, 672 и 673.

Источники:

1. Каталог интегральных микросхем (дополнение).- Центральное бюро применения. 1971-1972.
