223я серия

ЭСЛ-логика на дискретных транзисторах + тонкопленочных резисторах. Питание - минус 4 В, время задержки распространения 15 нс. Корпус оригинального типа, под шифром "Вага 1Б".

Справочные листы из отраслевых справочников 1975 и 1977 года на эту серию. С учетом любви конструкторов к лаку и требованиям по устойчивости к солевому туману и пр., могу предположить изначально морское назначение серии.

Разработана она была в конце 60-х годов Вильнюсским конструкторским бюро (позднее ставшим НИИ "Вента", ныне Vilniaus Ventos Pusladininkiai) по ОКР "Вента-1"; с середины 70-х годов серийный выпуск был передан заводу "Нуклон", (г.Шауляй).

2ИЛ231 2ТК231 223ЛЕ1 223ЛМ1 223ТК1 223ТР1

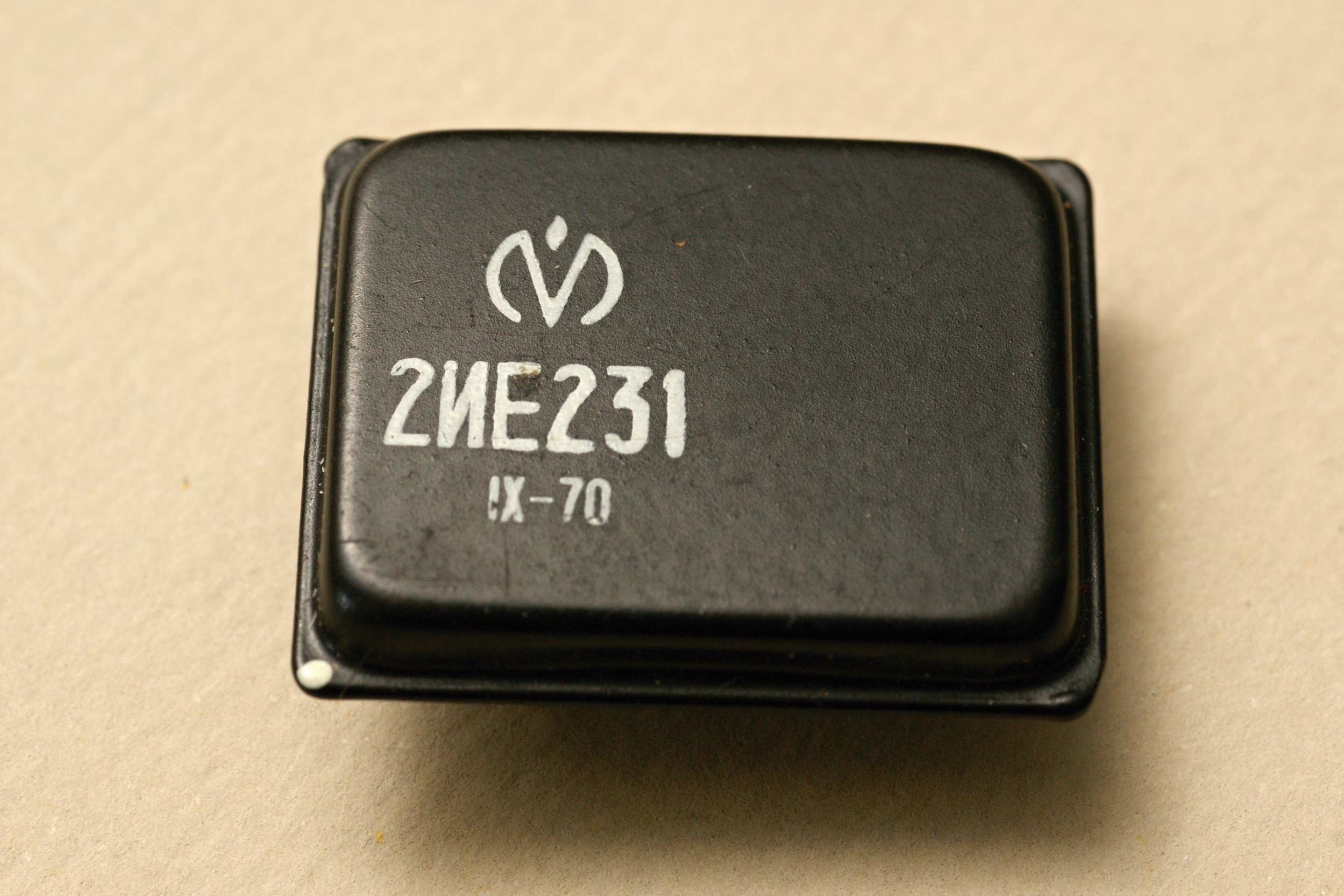

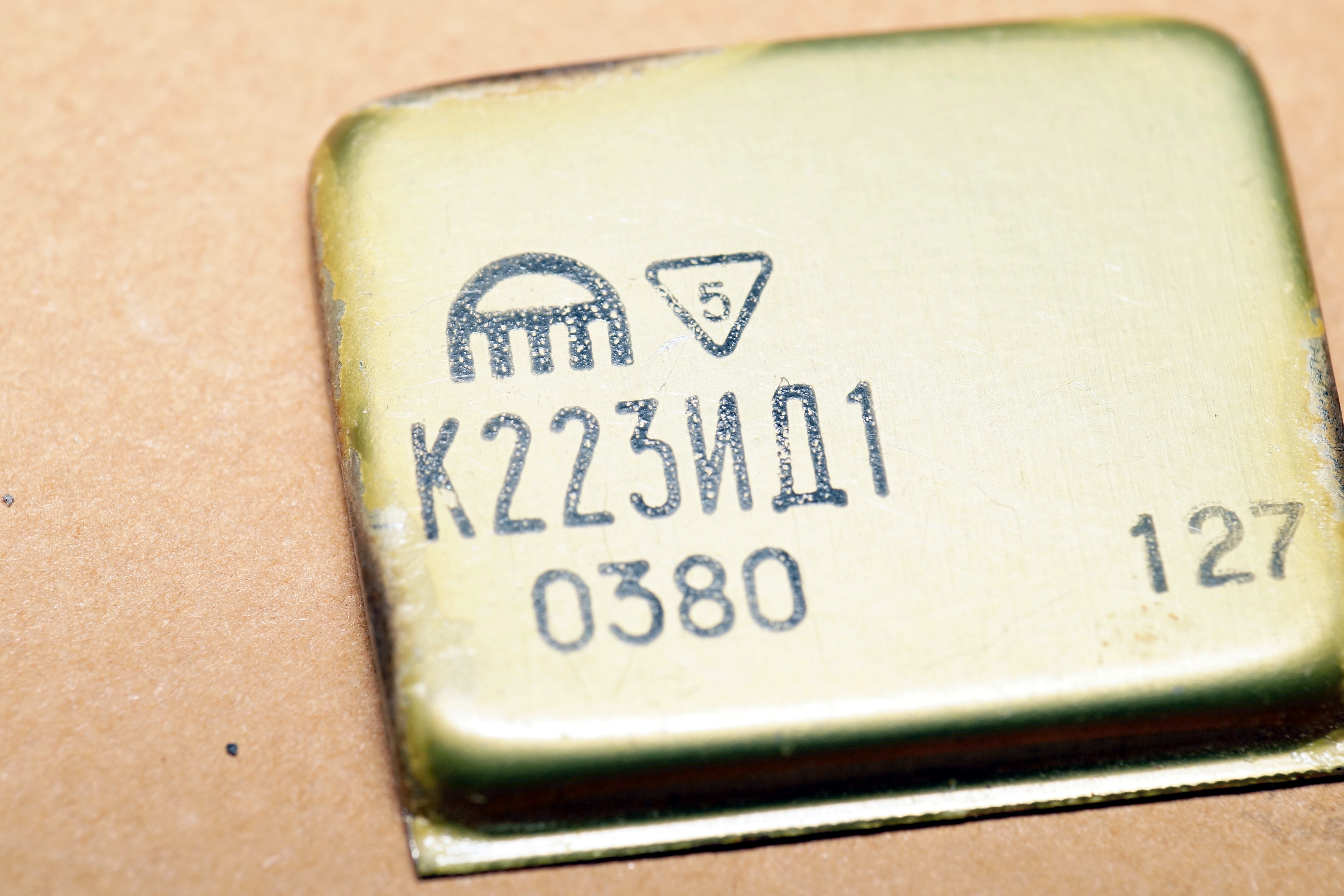

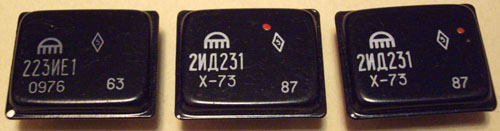

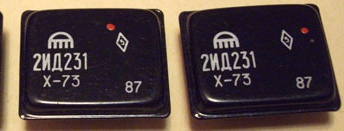

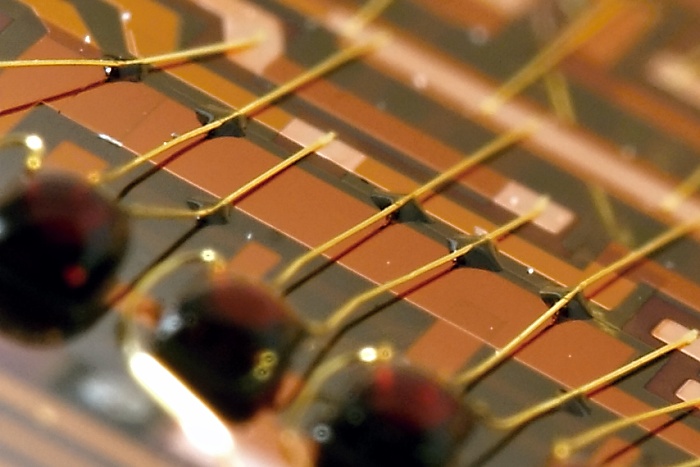

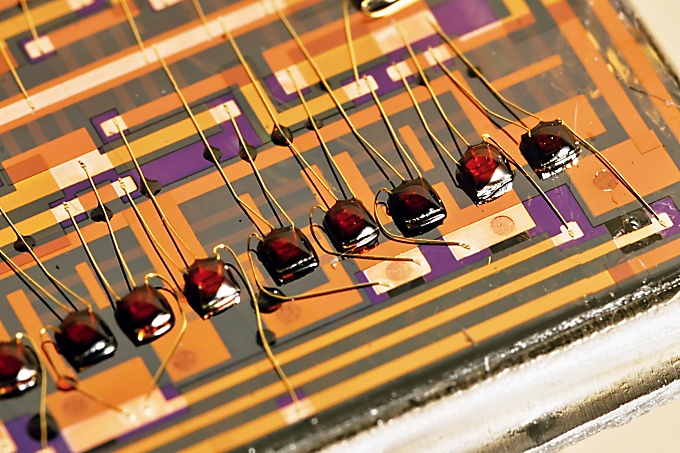

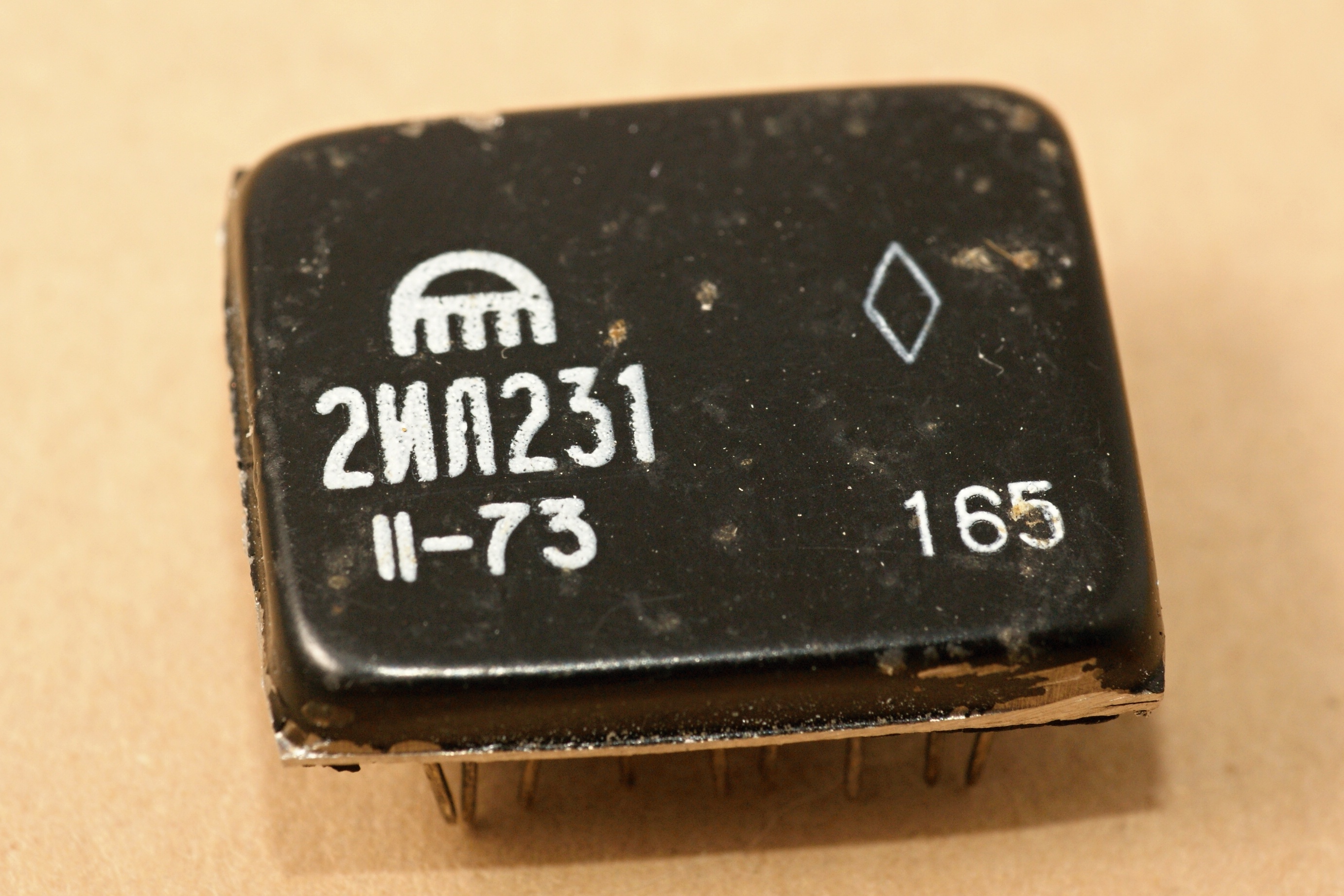

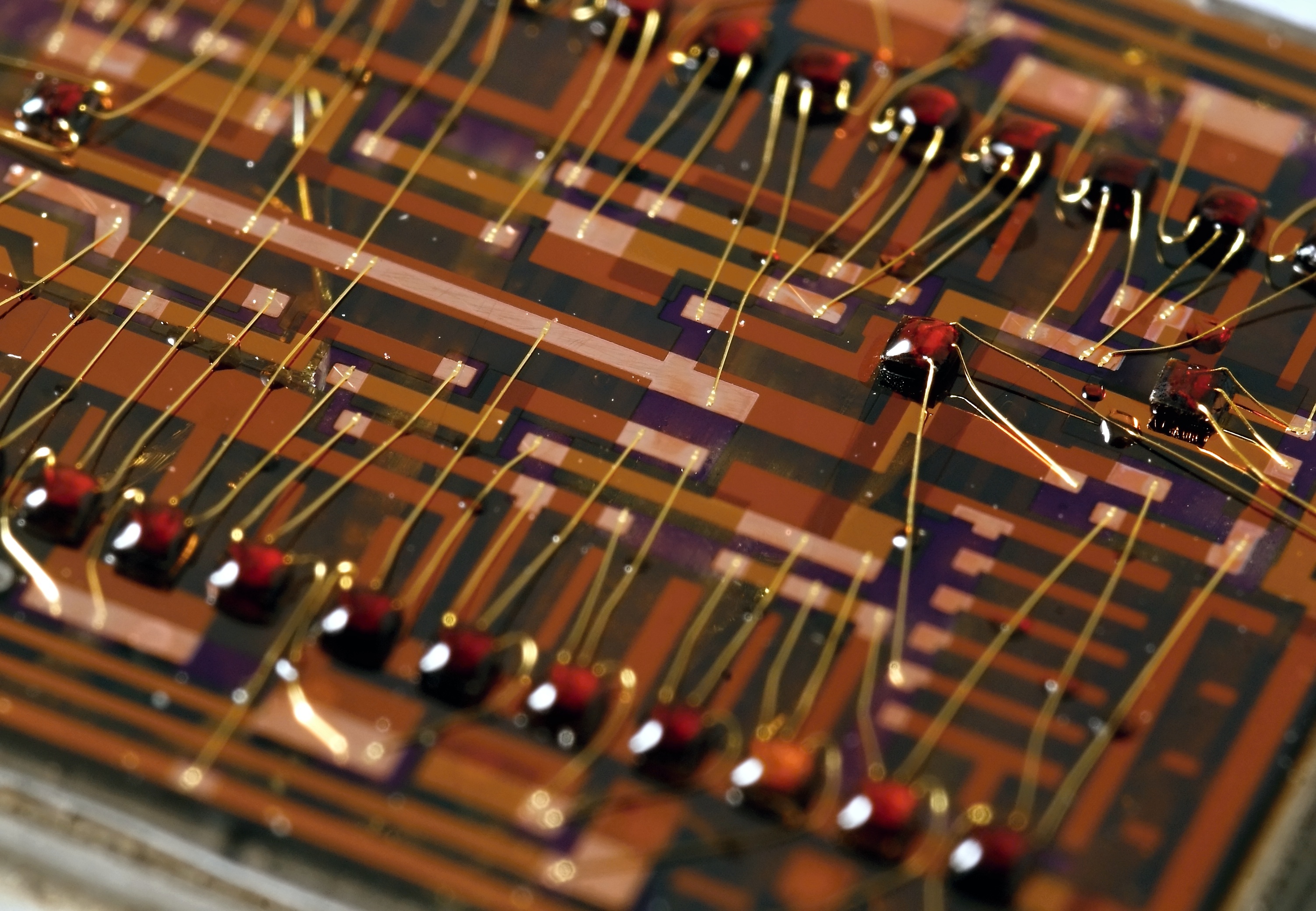

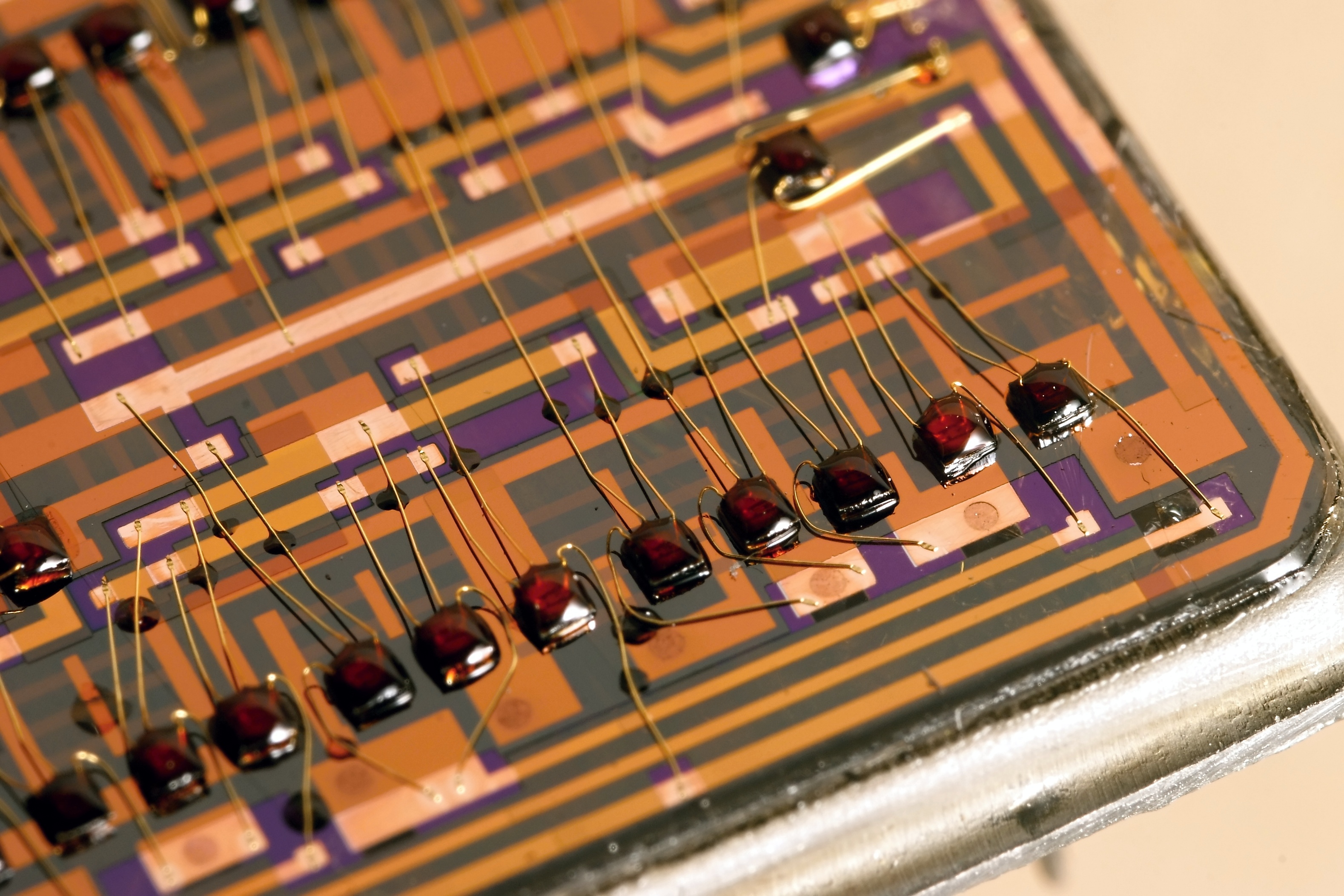

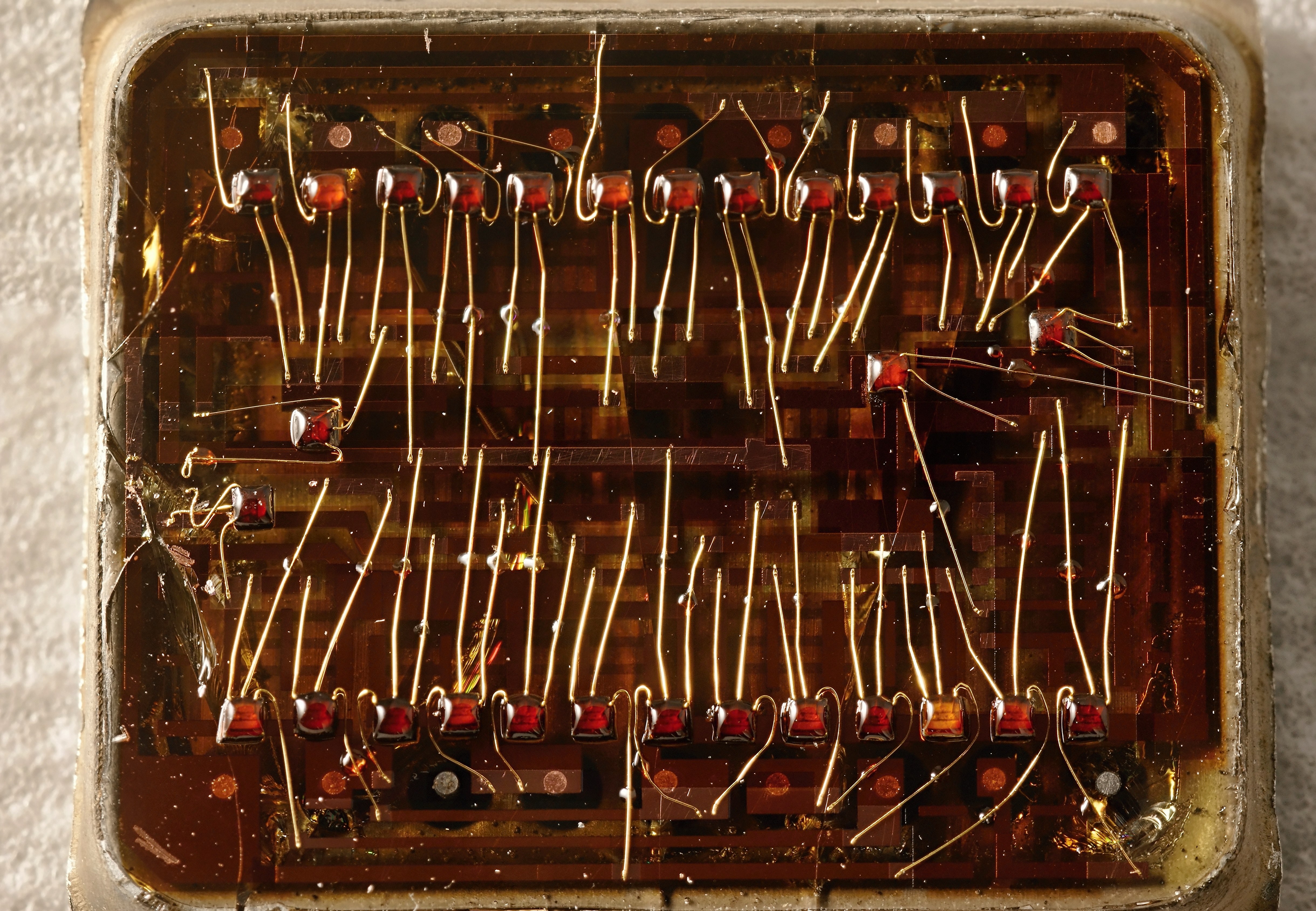

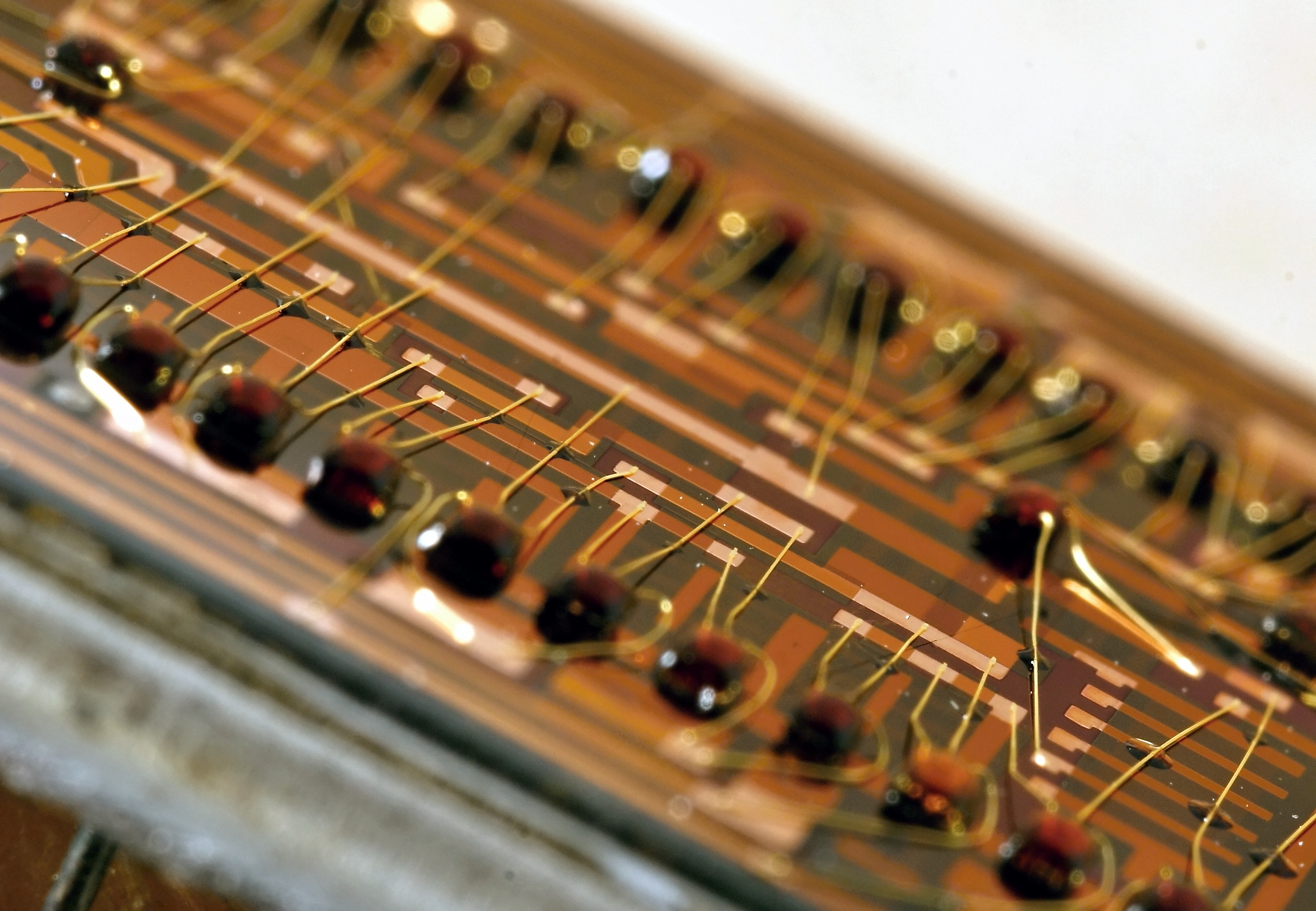

2ИЛ231

Пятиразрядный полусумматор, время задержки включения/выключения полусумм не превышает 15/20 нс.

Любопытно, что предельно допустимые значения параметров для военной и гражданской версий схемы отличаются кардинально - не просто в цифрах, но самим набором величин. Такое ощущение, что они были разработаны для различных схем применения.

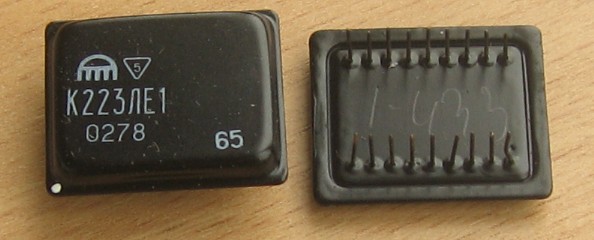

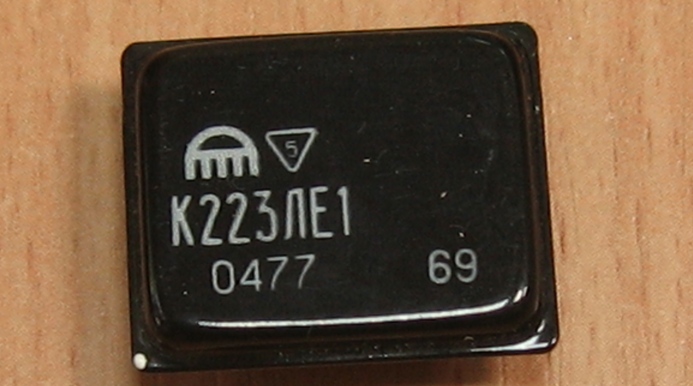

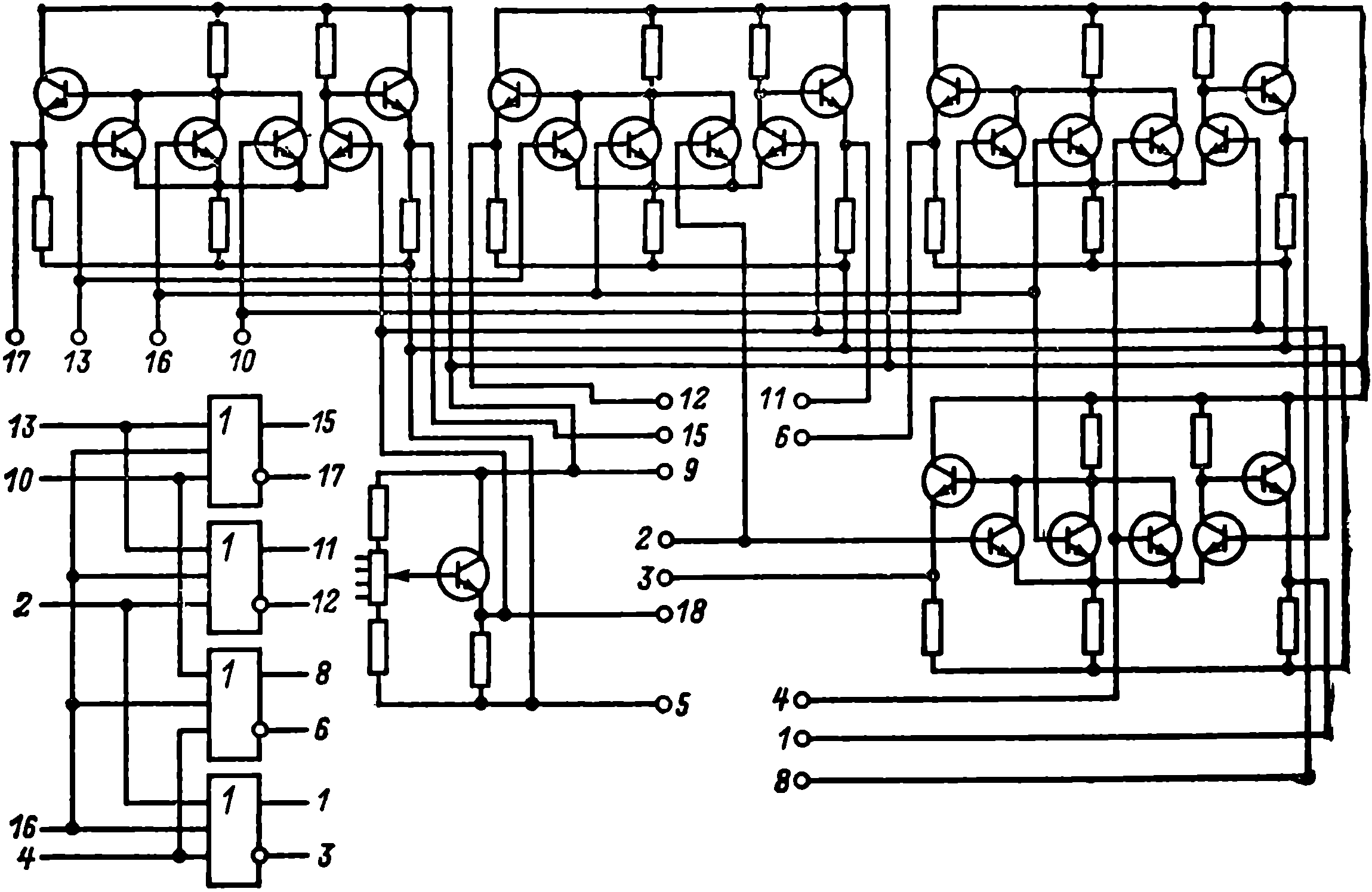

К223ЛЕ1

Назначение - четыре логических элемента 3ИЛИ-НЕ.

Справочный лист на неё.

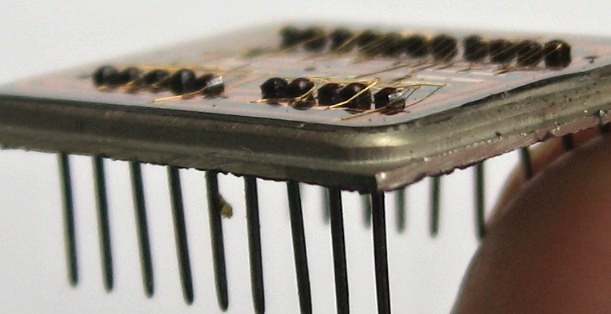

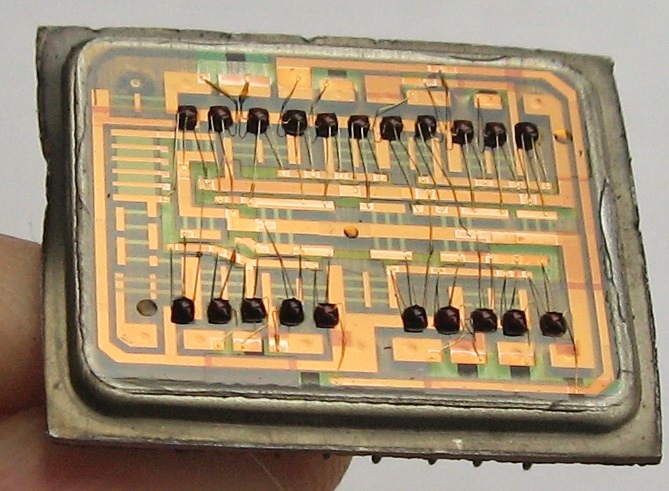

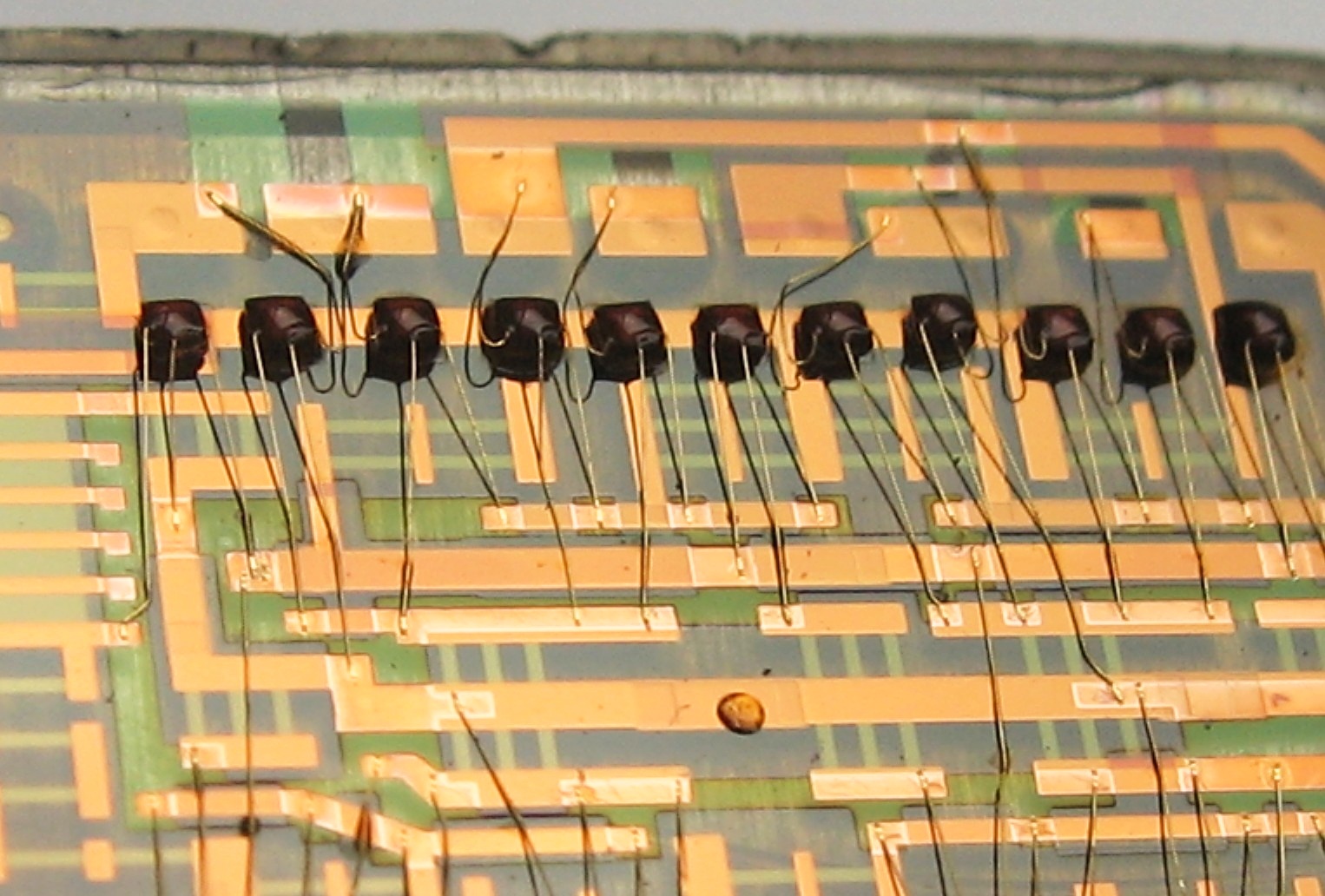

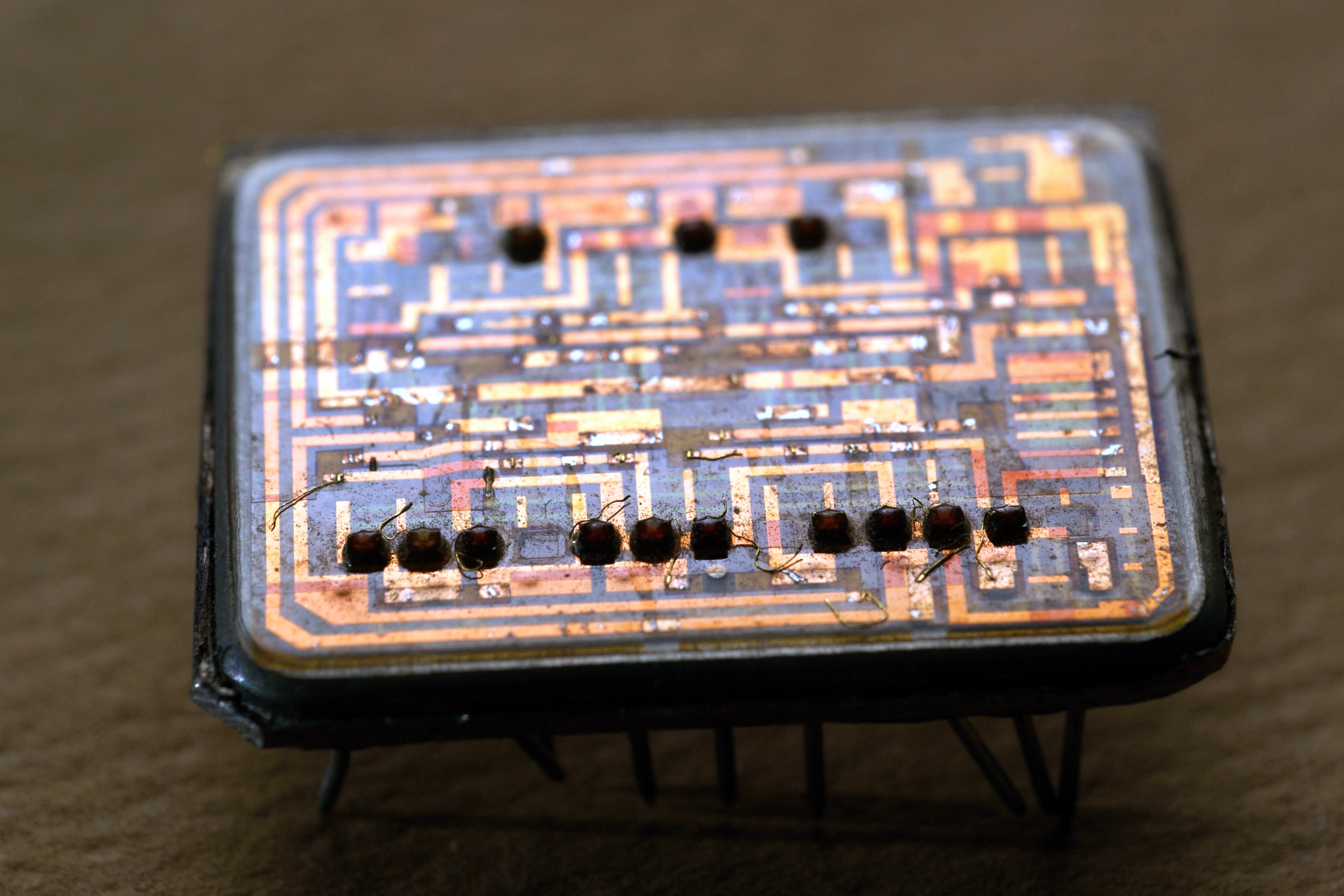

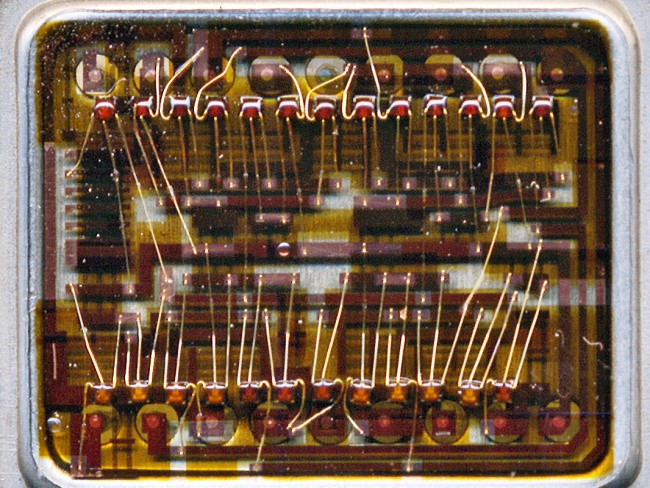

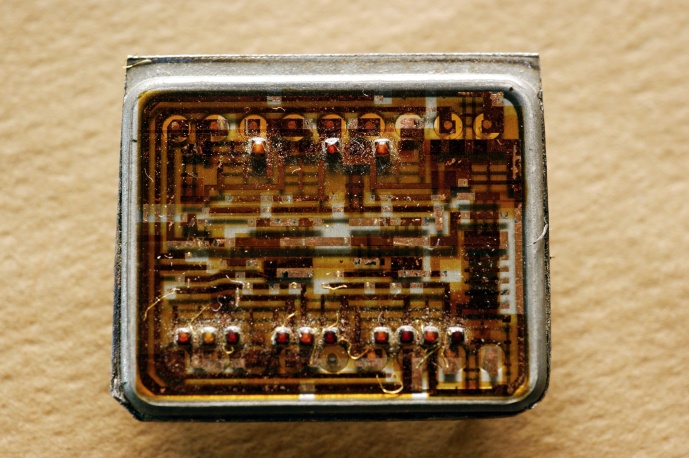

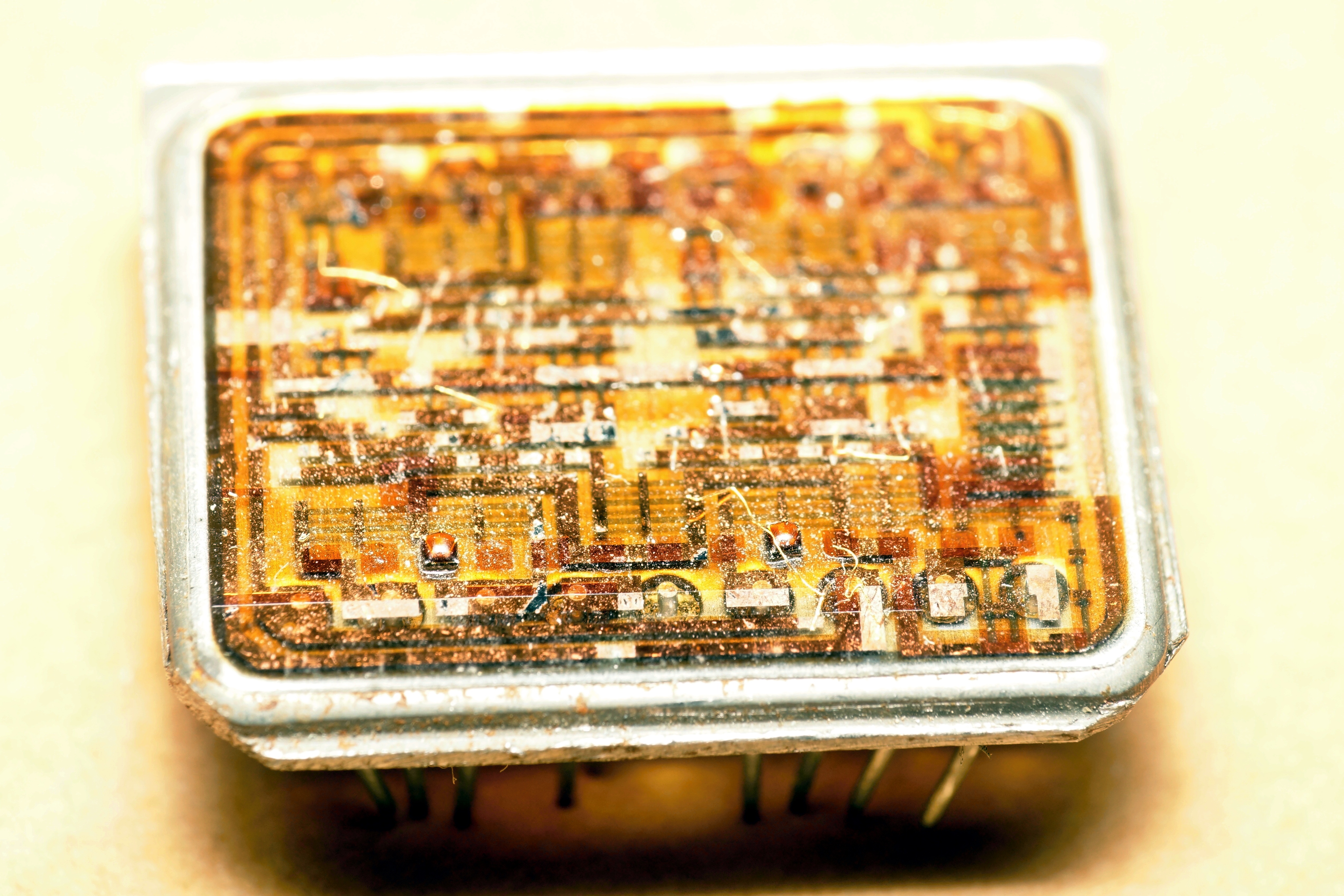

А вот что у неё внутри:

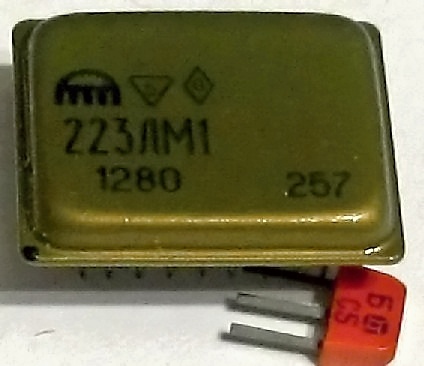

223ЛМ1

Назначение - логические элементы 4ИЛИ/4ИЛИ-НЕ и 8ИЛИ.

Старое название - 2ЛБ232.

Справочный лист на неё.

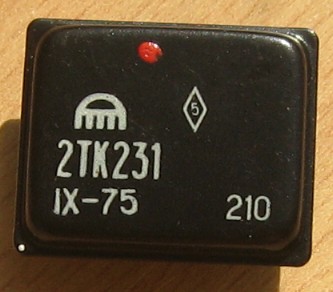

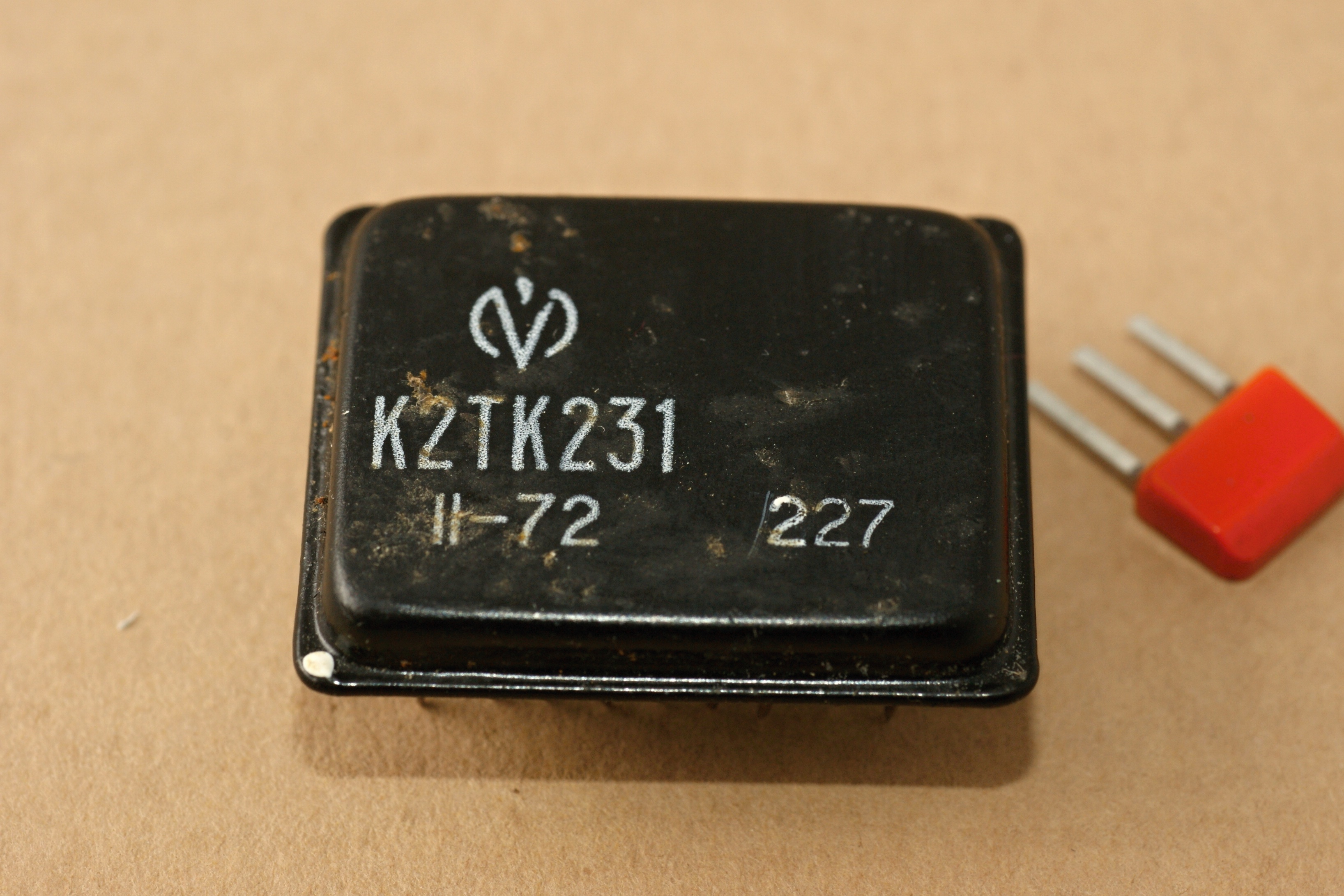

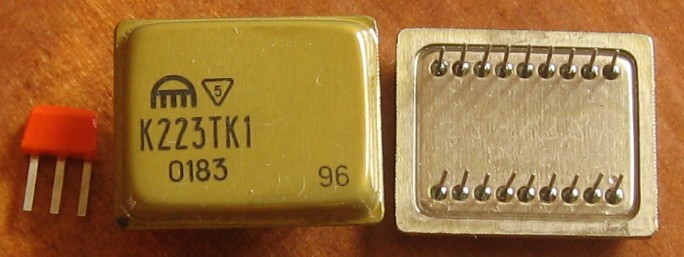

2ТК231, К223ТК1

Назначение - RST-триггер.

Справочный лист и заводской паспорт на него.

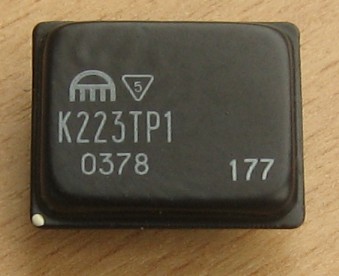

К223ТР1

Назначение - два RS-триггера.

Справочный лист на него.

Источники:

1. Микросхемы интегральные гибридные цифровые. Группа 6232. Справочник. Том II. РМ 11 070.014.2. Всесоюзный научно-исследовательский институт "Электронстандарт". 1976.
2. Справочник по полупроводниковым диодам, транзисторам и интегральным схемам. Под общ. ред. Н. Н. Горюнова. Изд. 4-е, перераб. и доп. М., "Энергия", 1977.
3. Справочник по интегральным микросхемам. Под общ. ред. Б.В.Тарабрина. М., "Энергия", 1977.
4. Лавриненко В.Ю. Справочник по полупроводниковым приборам. 9-е изд., перераб. К.: Технiка, 1980.
5. Справочник по интегральным микросхемам/ Б.В. Тарабрин, С.В. Якубовский, Н.А. Барканов и др.; Под ред. Б.В. Тарабрина. - 2-е изд., перераб. идоп. - М.: Энергия, 1981.
6. Нефедов А.В. Интегральные микросхемы и их зарубежные аналоги: Справочник. Т. 3 - М.: КУбК-а, 1997.
