Серия линейно-импульсных гибридных тонкопленочных микросхем малой степени интеграции.
Разработчик - зеленоградский
"Ангстрем",
тема "Терек-2". В 1969 году на Ангстреме уже велось серийное производство
этой серии, а начиная с 1972 года к выпуску
подключился
Новосибирский электровакуумный завод,
куда в итоге её передали полностью.
В 90-х годах её выпуск был почти прекращён,
в 2004 году микросхемы поместили в "Перечень
ЭРИ, предлагаемых к снятию с производства"
с формулировкой "изделие морально
устаревшее".
Однако уже в недавнее время, в связи с реанимированным производством военной техники, серия вновь освоена калужским ОКБ МЭЛ.
| 2НЕ281 | 2ПД282 | 2УС281 | 228НЕ1 | 228ПП2 | 228УВ1 | |
| 2НК281 | 2УС282 | 228НК1 | 228УВ2 | |||
| 2УС283 | 228УВ3 | |||||
| 2УС284 | 228УВ4 |
Набор конденсаторов с максимальным напряжением 15 В и тангенсом потерь 0,035. Но насчёт остальных подробностей в справочниках есть прямо-таки редкостный разнобой. Вот смотрите:
- в брошюре о серии "Терек-2",
без выходных данных, но судя по тому что
микросхема в ней ещё упоминается и как 15ММ1,
это конец 60-х годов - семь конденсаторов по 10
000 пФ;
- в безымянной вырезке из каталога,
обложка не сохранилась, но по стилю 1970-71 год
- семь конденсаторов по 8000 пФ (и тангенсом
потерь 0,02);
- во всех каталогах Дейтона,
начиная с 1972 года - пять конденсаторов по 12
000 пФ;
- в справочнике Горюнова 1977 года -
пять конденсаторов по 800 пФ (ладно, явно
опечатка, ноль пропущен)

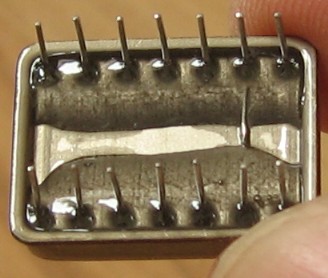

Каково? Вскрытие половину вариантов отбрасывает:

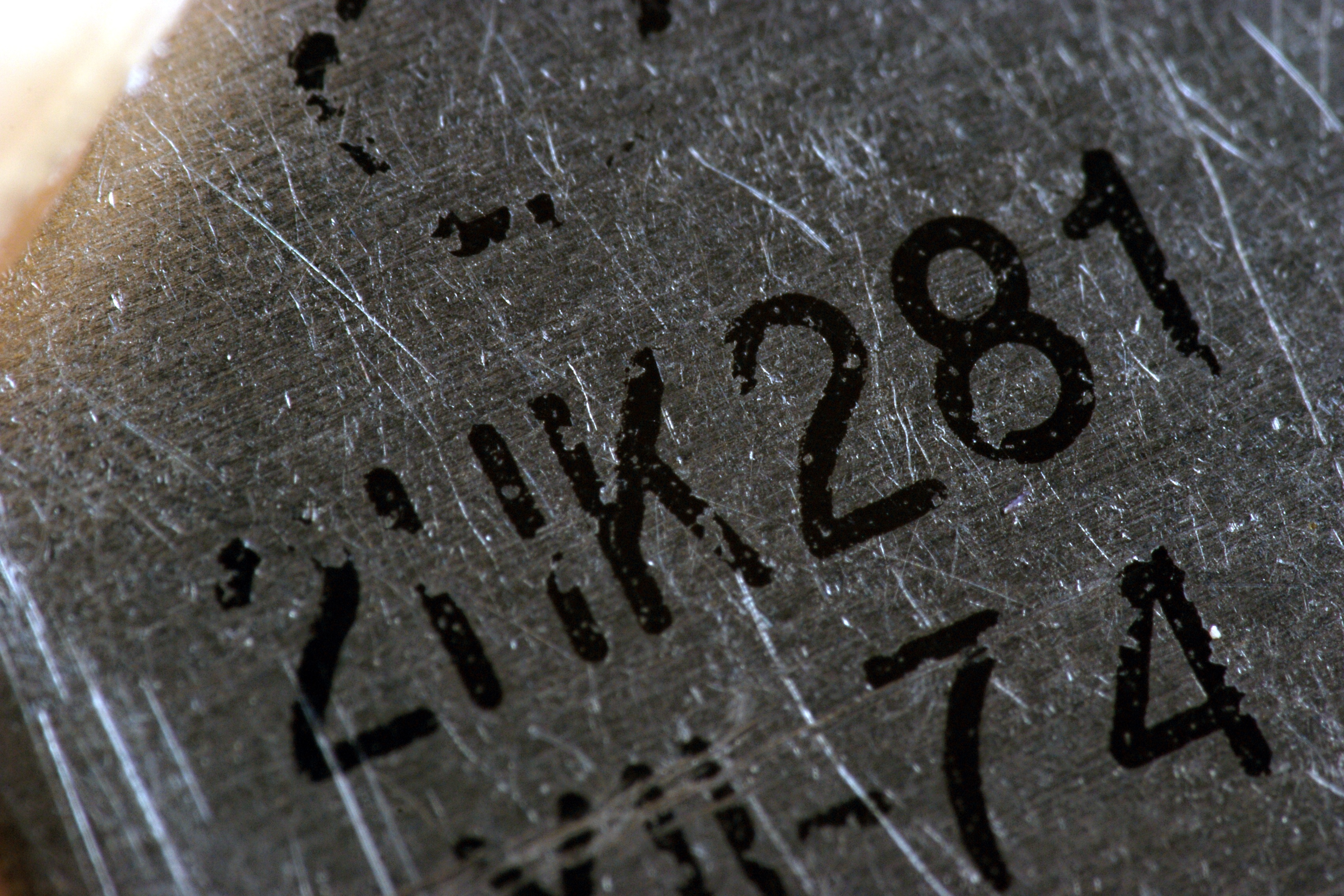

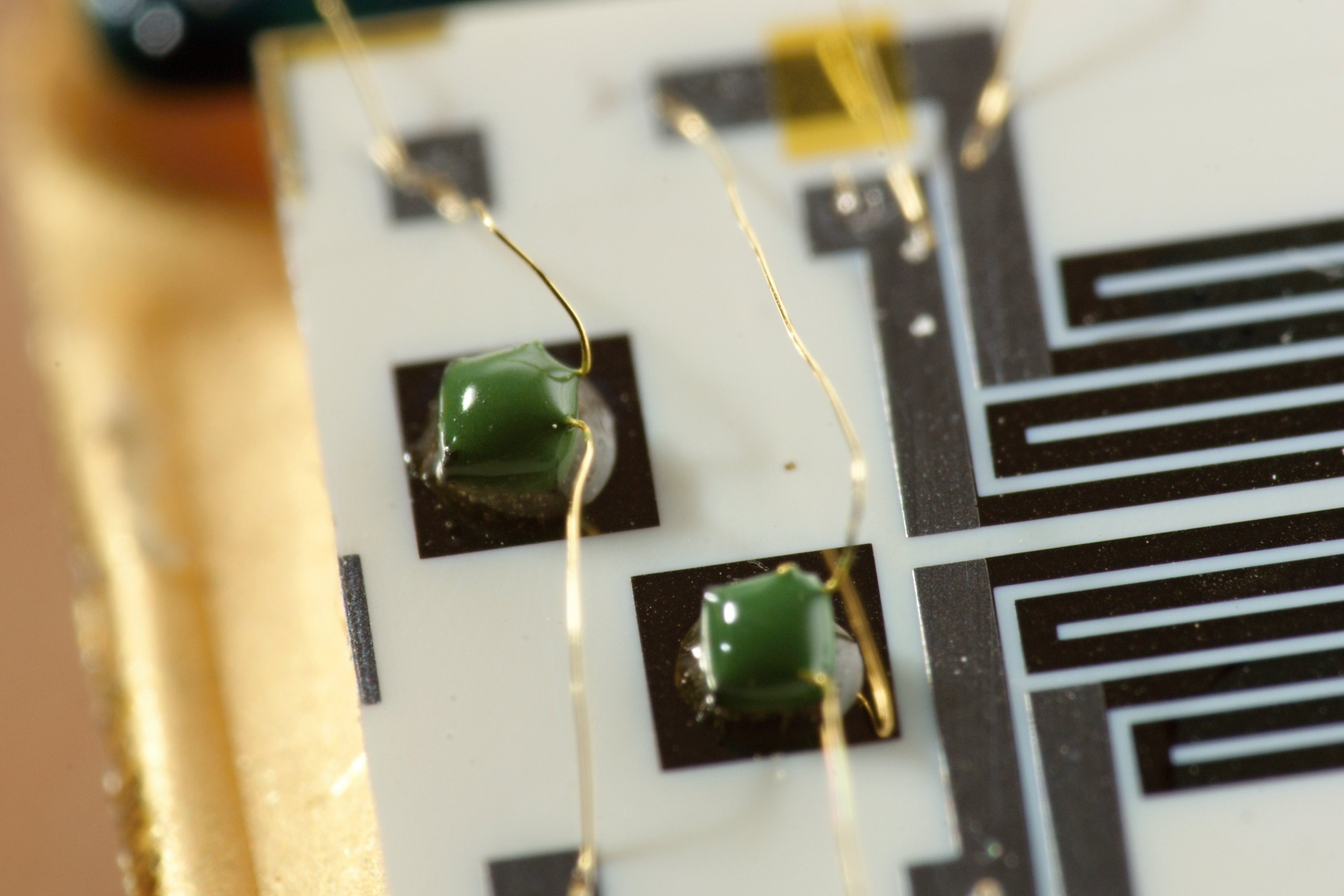

(фото Александра Назаренко)

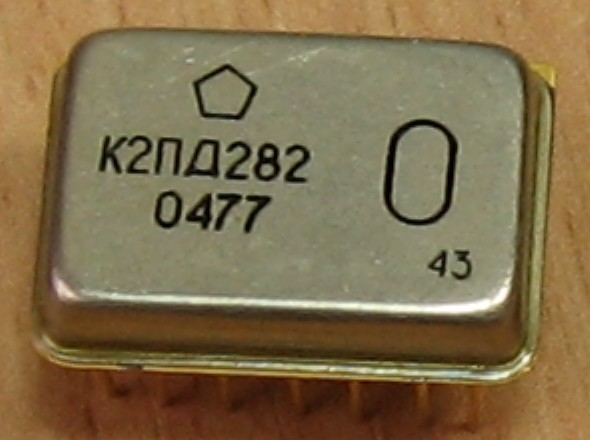

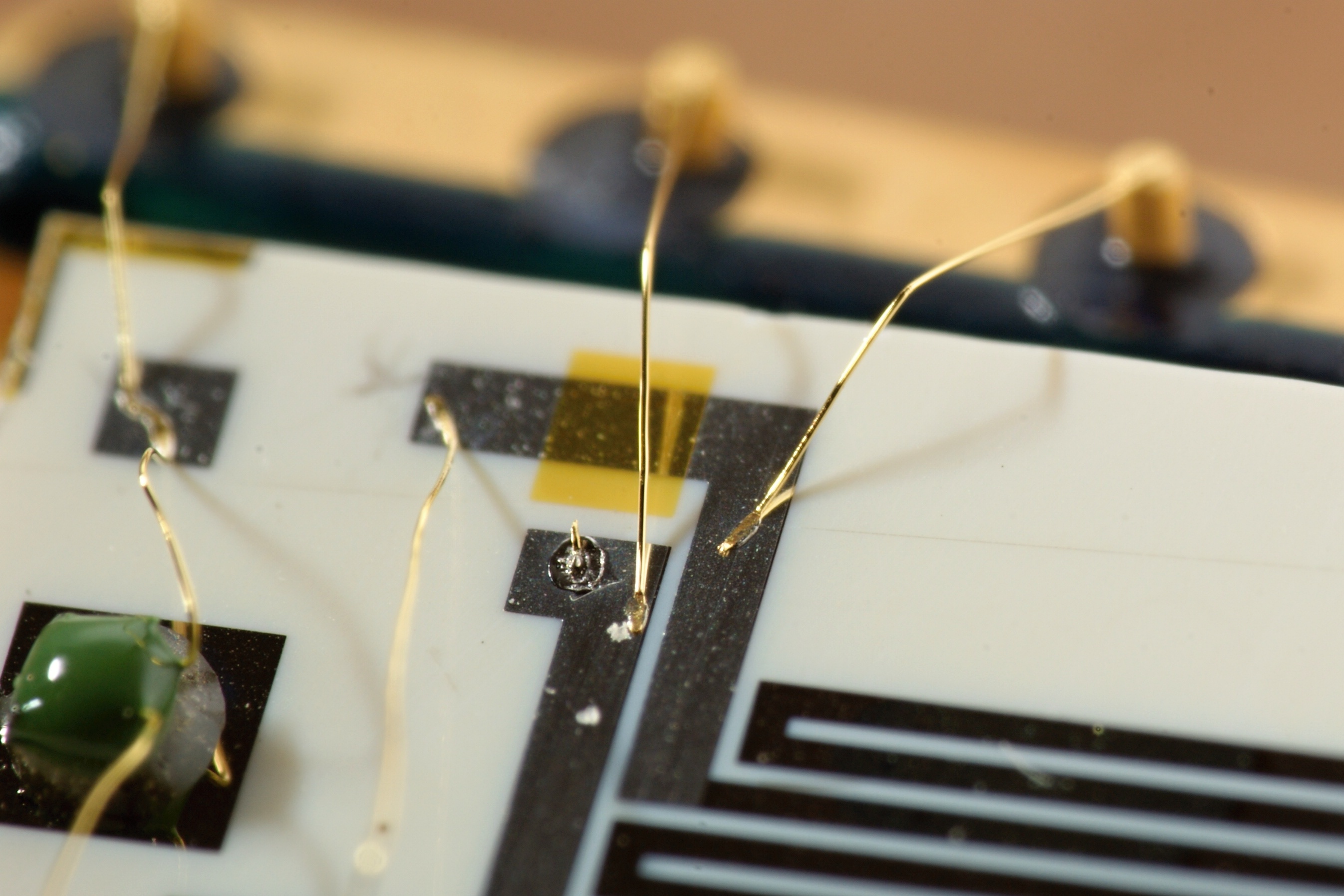

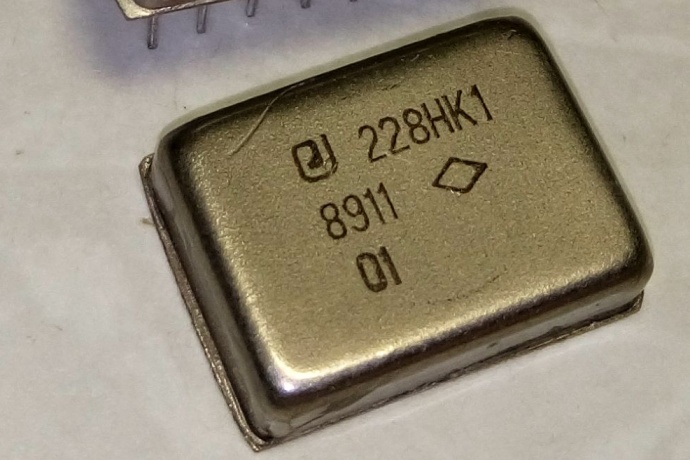

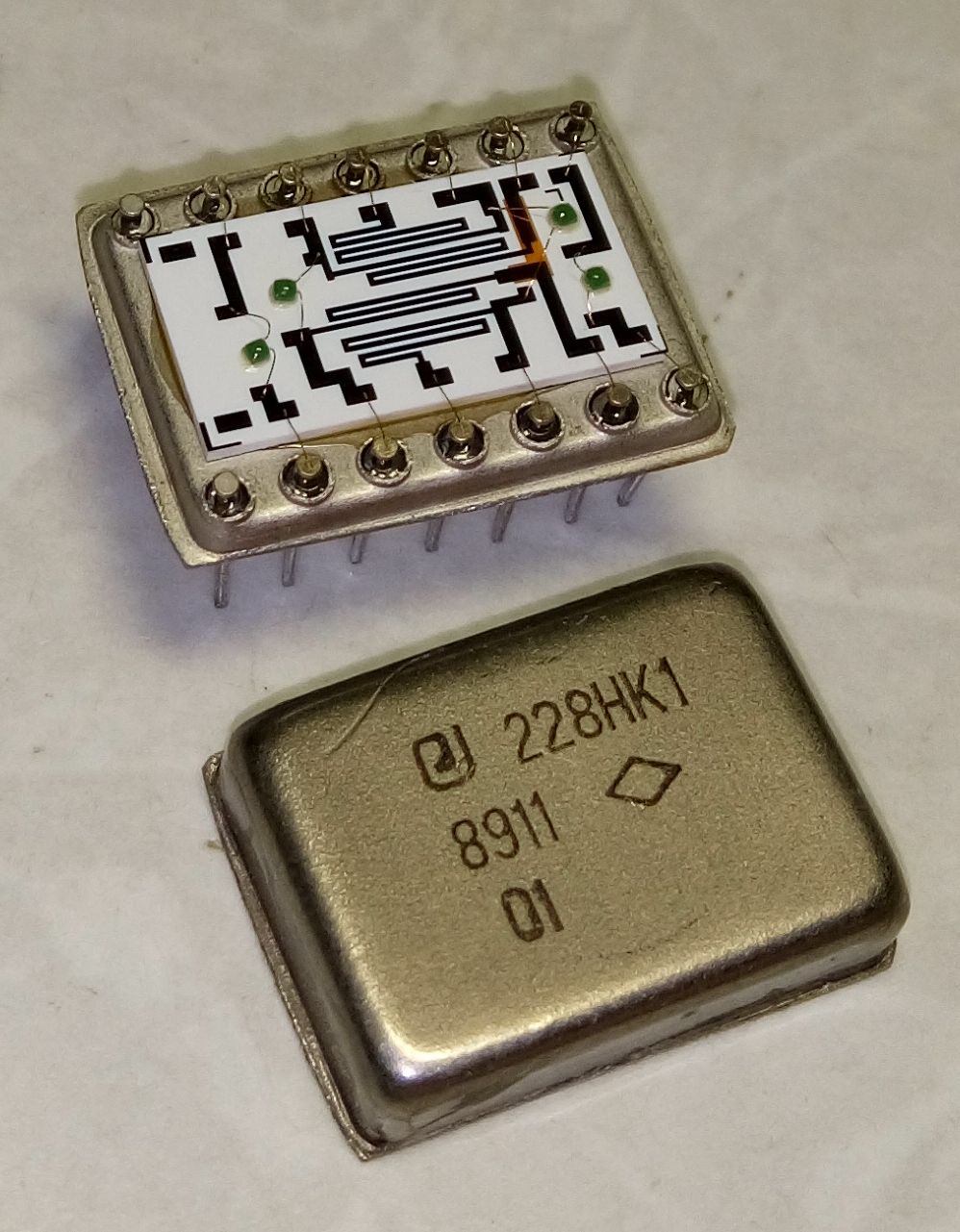

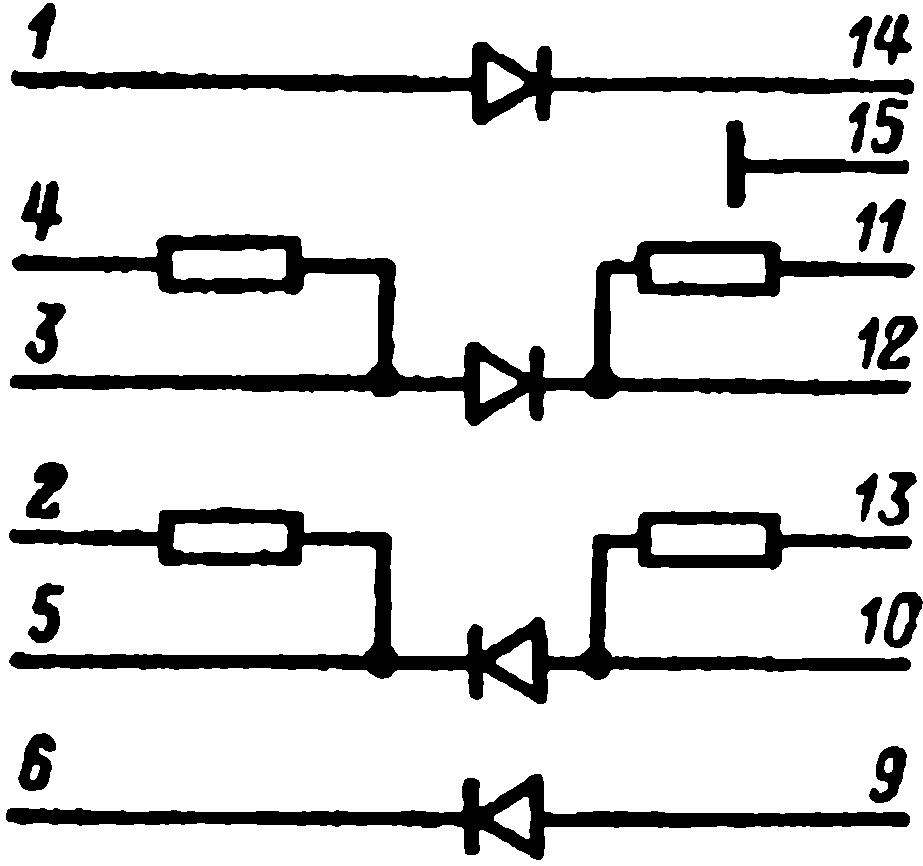

Комбинированный набор элементов - 4 диода и 4 резистора. Заводские паспорта на военную и гражданскую версии микросхемы.
Разброс прямых падений на диодах не более 10% (по некоторым источникам 15%), сопротивлений резисторов не более 0,8% (15%). Максимальный прямой ток диодов 5 мА, мощность резисторов 5 мВт.

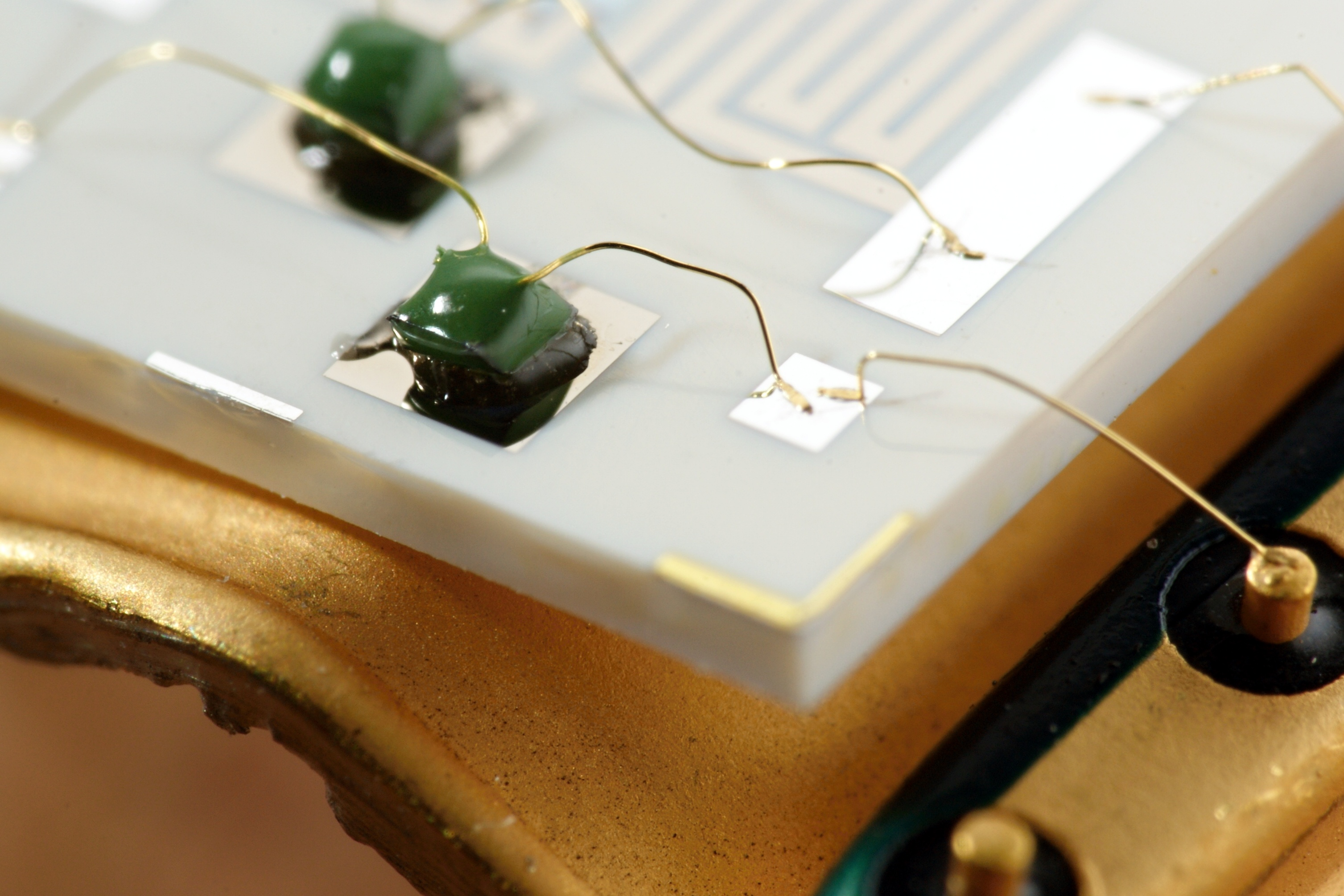

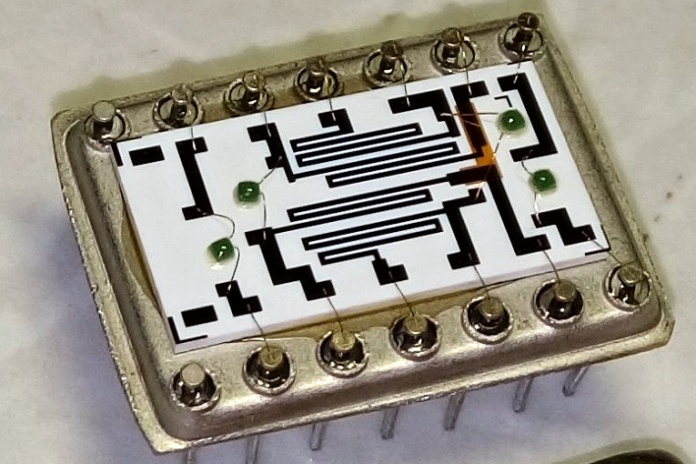

(фото Александра Назаренко)
Назначение - декодирующий преобразователь. Справочный лист на нее.

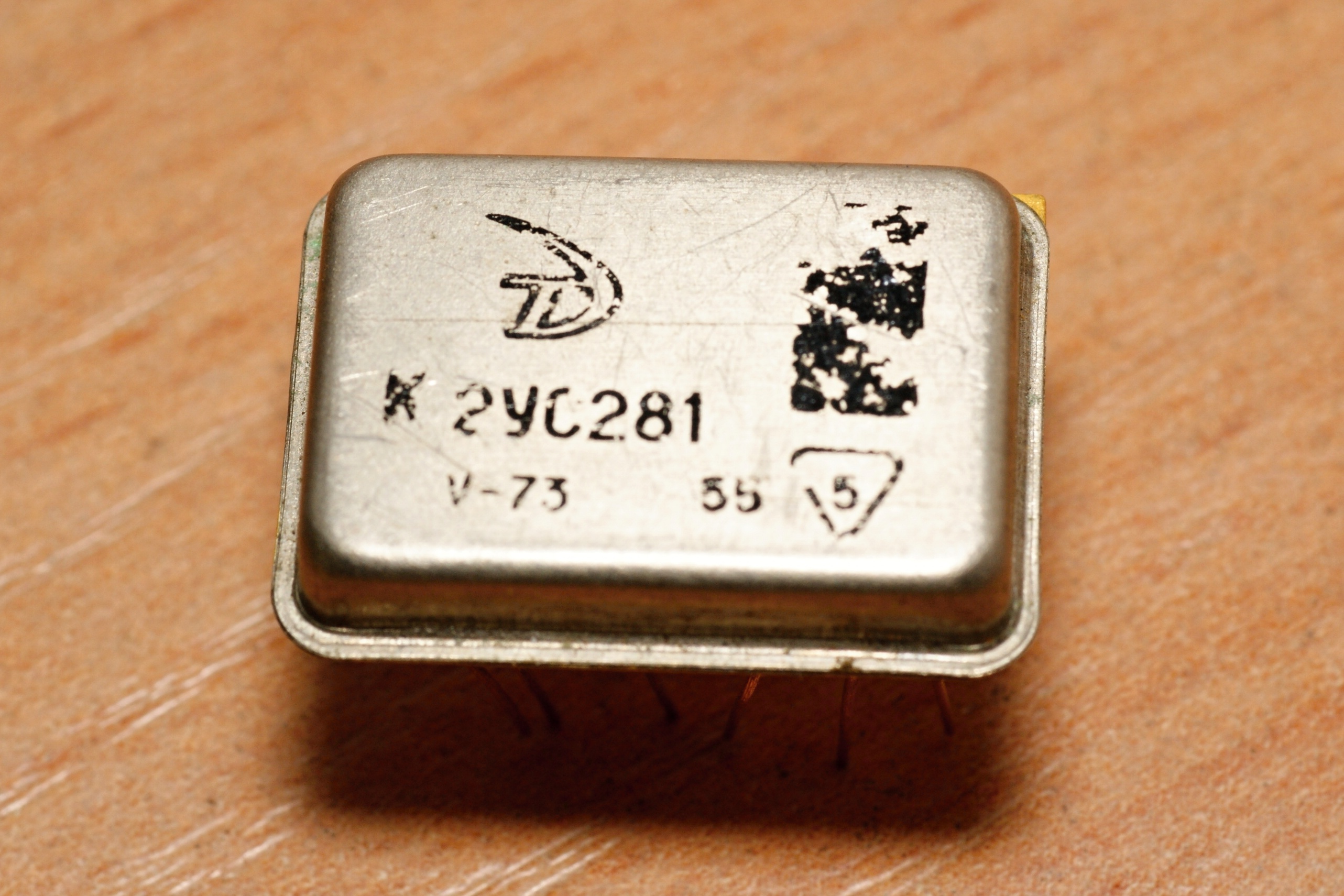

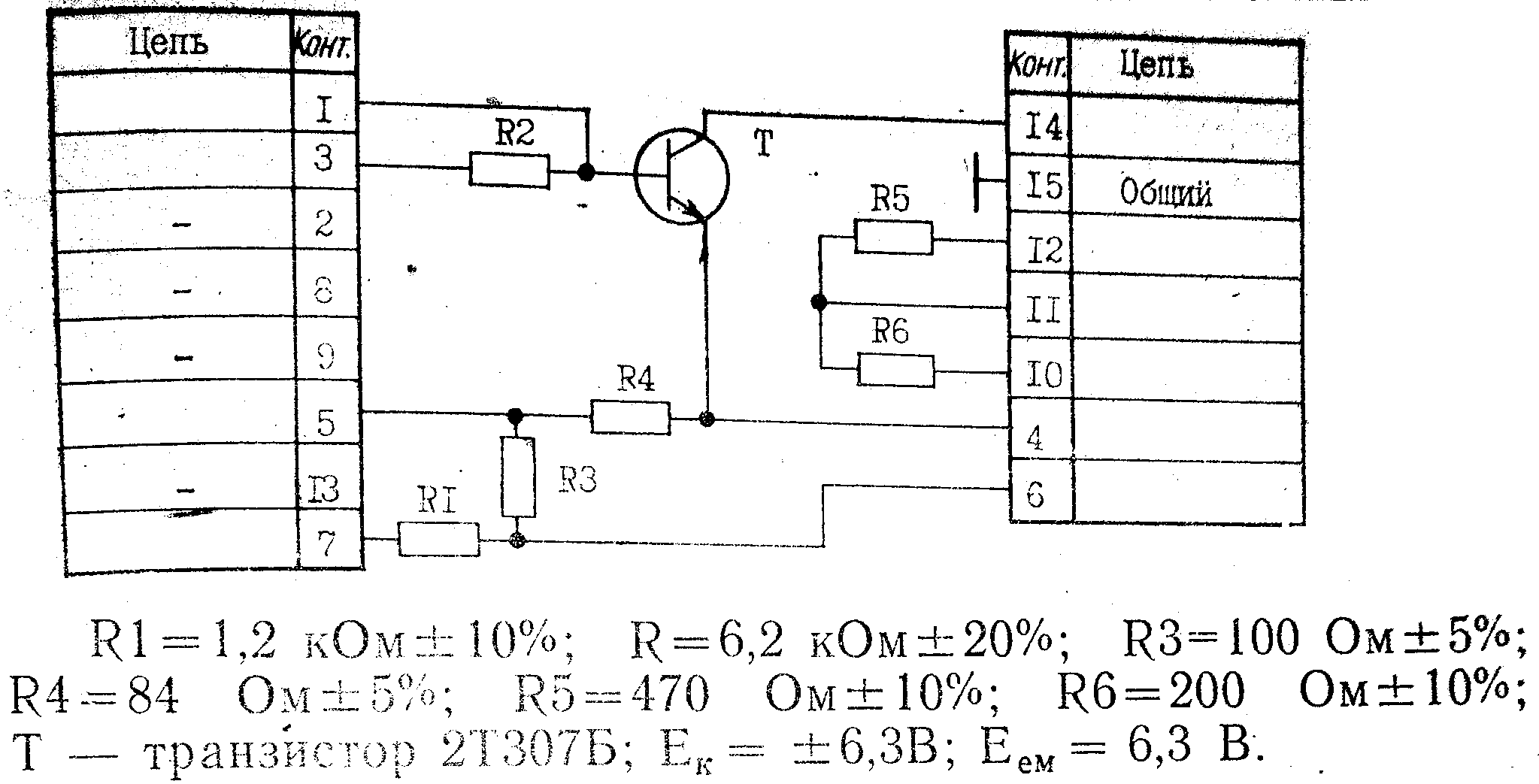

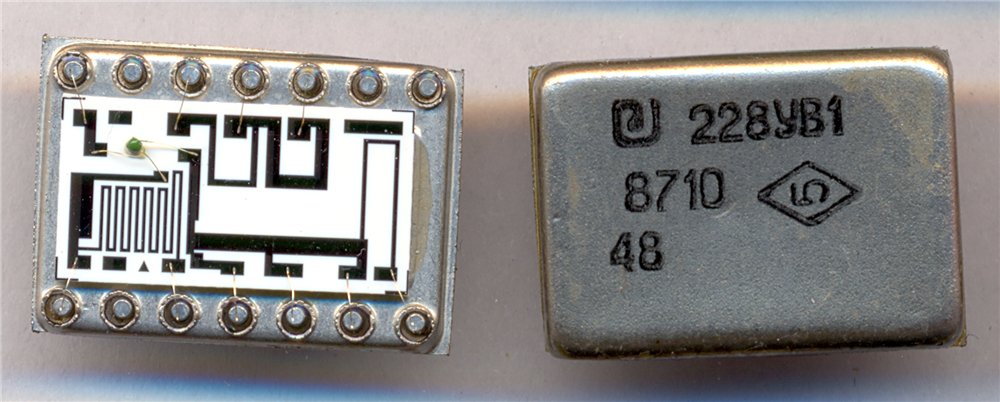

Универсальный усилитель (до 60 МГц, крутизна ВАХ 7,5 мА/В). Справочный лист и заводской паспорт на нее.
Первоначально она называлась 15МЛ12-А.
(фото с форума Отечественная радиотехника XX века)
 |
 |

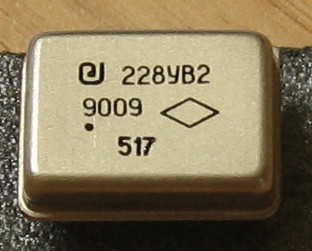

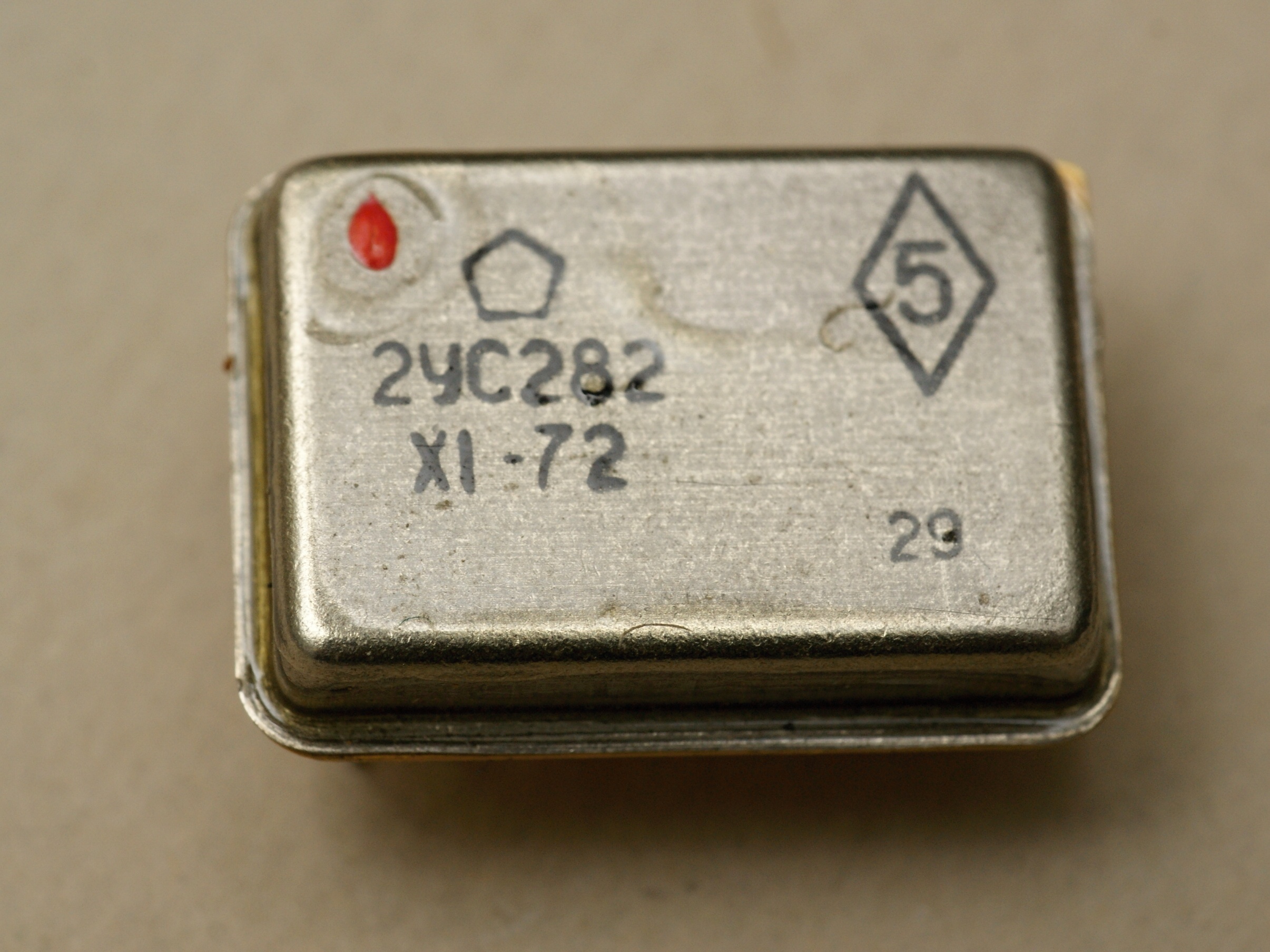

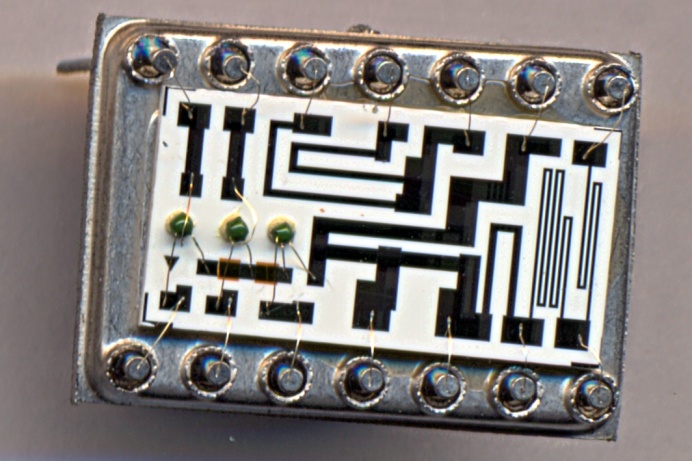

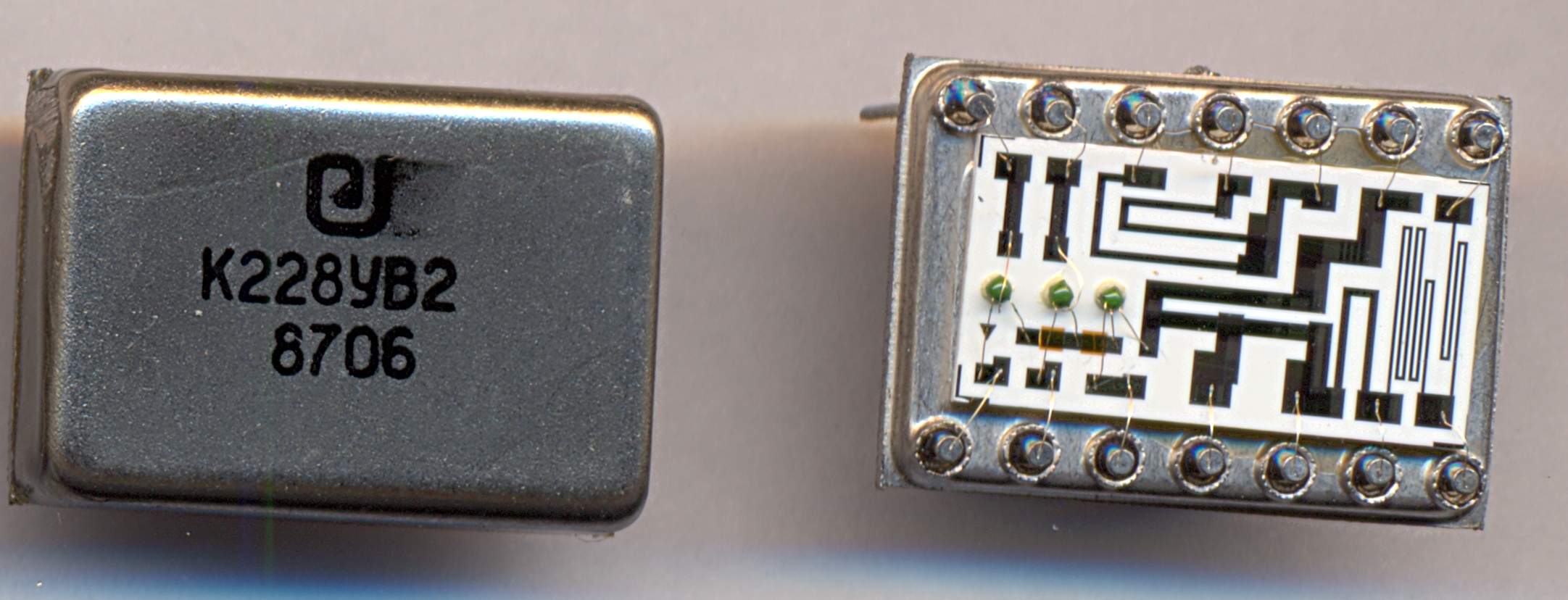

| Регулируемый усилитель
(60 МГц, крутизна ВАХ 7,5 мА/В, диапазон регулирования 40 дБ).
Справочный лист на нее. В качестве активных элементов в этой микросборке применяются бескорпусные транзисторы 2Т307. Интересно, что в большинстве отечественных справочников внутренняя схема изображалась с ошибкой - у одного из транзисторов дифф. пары коллектор был перепутан с эмиттером... Старые выпуски назывались 15МЛ13. |
 |
 |
 |
(фото с форума "Портативного
ретрорадио")

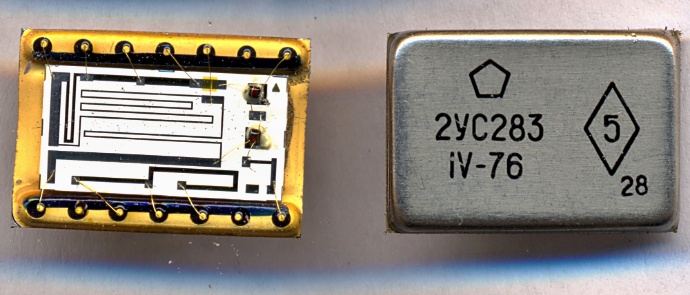

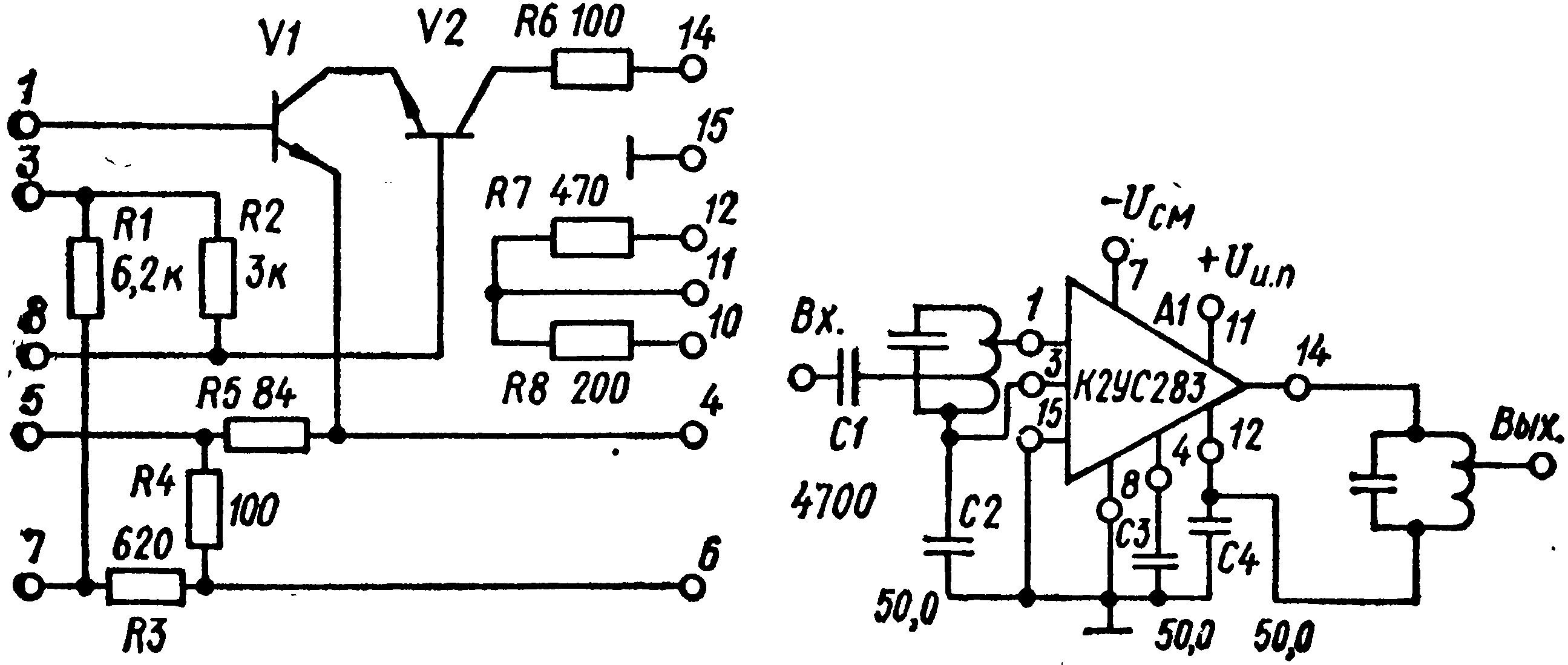

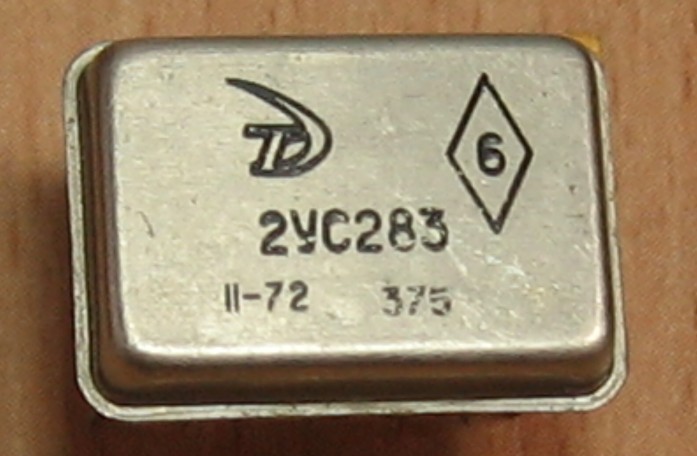

Назначение - каскодный усилитель.
Справочный лист на нее.
Микросхема состоит из двух транзисторов КТ307, включенных по схеме ОЭ—ОБ,
и нескольких резисторов, необходимых для установки режима по постоянному току.

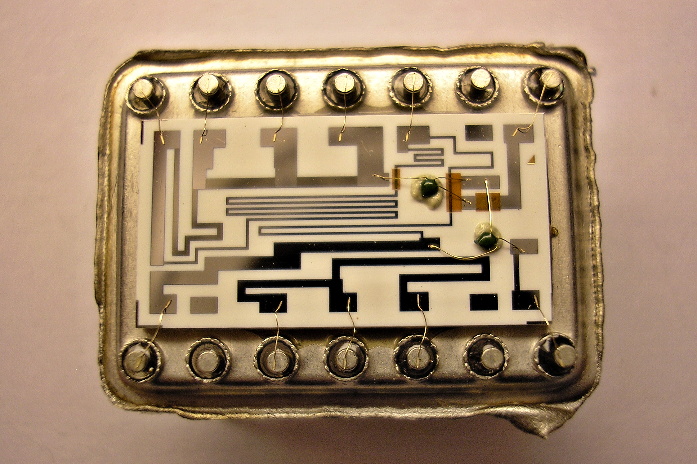

2УС283 целесообразно использовать в узкополосных УВЧ и УПЧ в диапазоне
0,15...110 МГц.

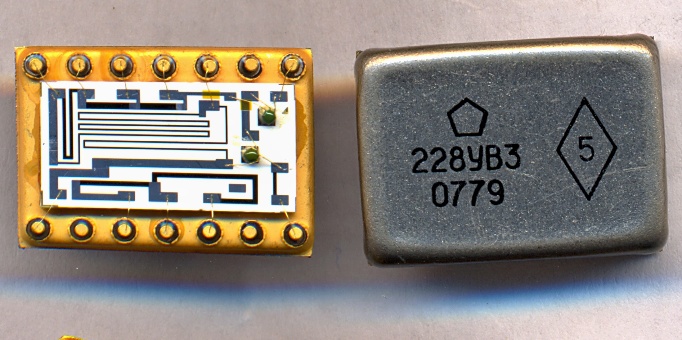

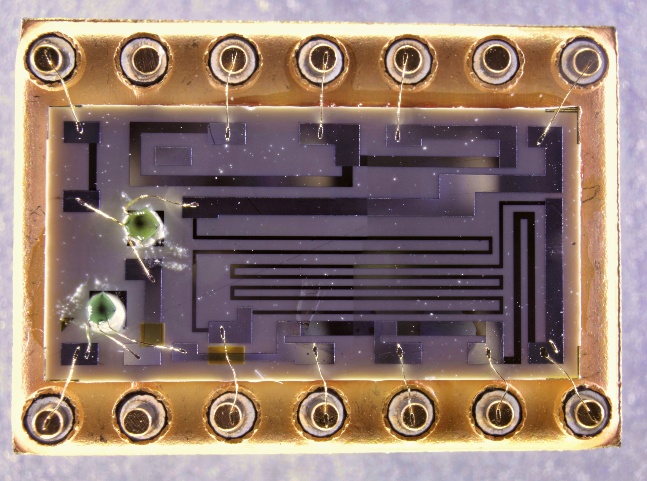

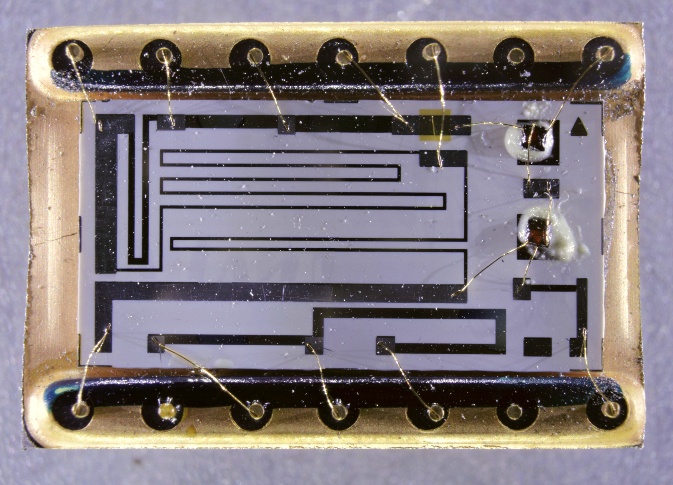

(фото с форума Радиокартинки)
(фото с форума Радиокартинки)
(фото с форума Радиокартинки)
(фото с форума "Портативного
ретрорадио")
(фото с форума Радиокартинки)

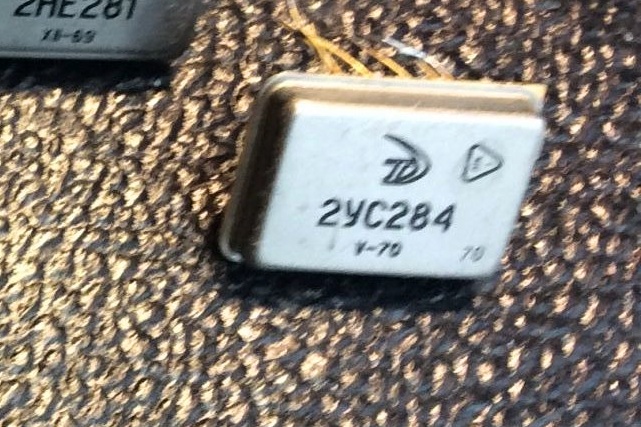

| Балансный усилитель,
диапазон до 60 МГц, крутизна ВАХ 5 мА/В.
Справочный лист на нее.
Старые выпуски назывались 15МЛ15-А.
|
 |
(фото с форума Радиокартинки)

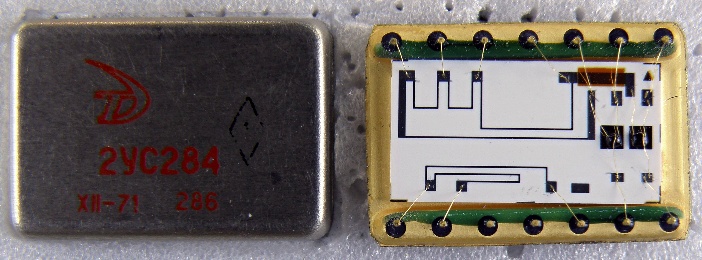

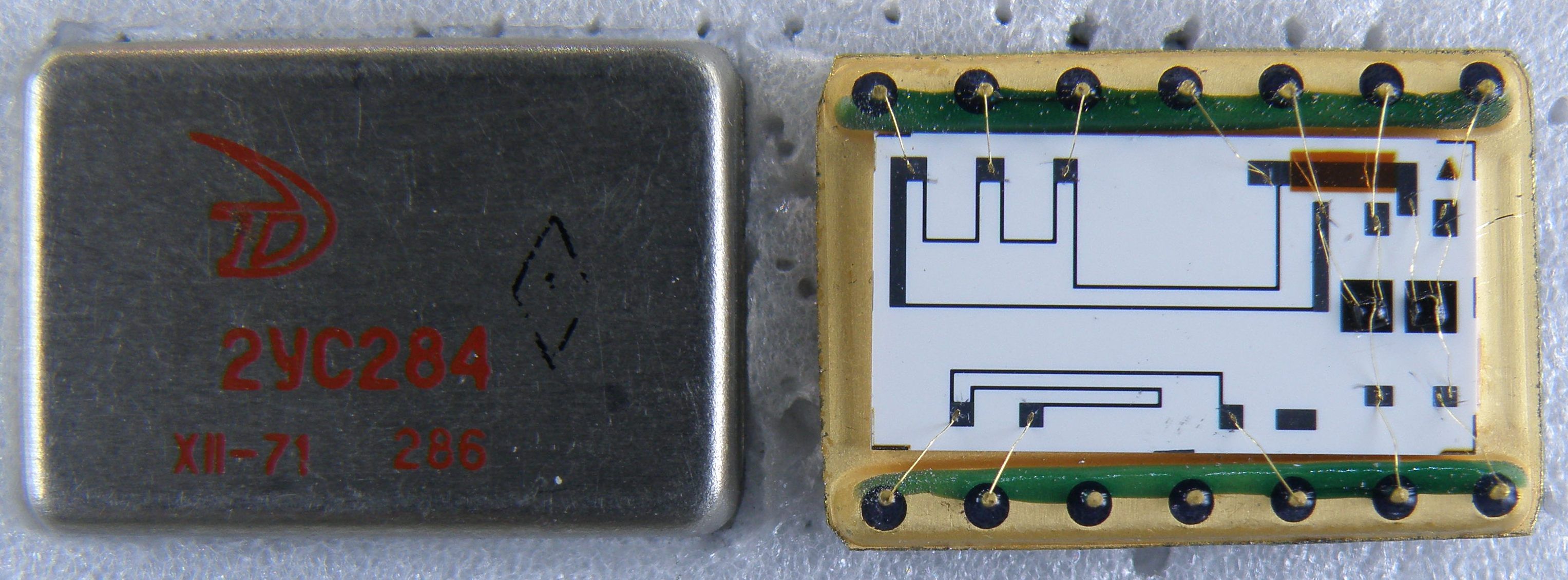

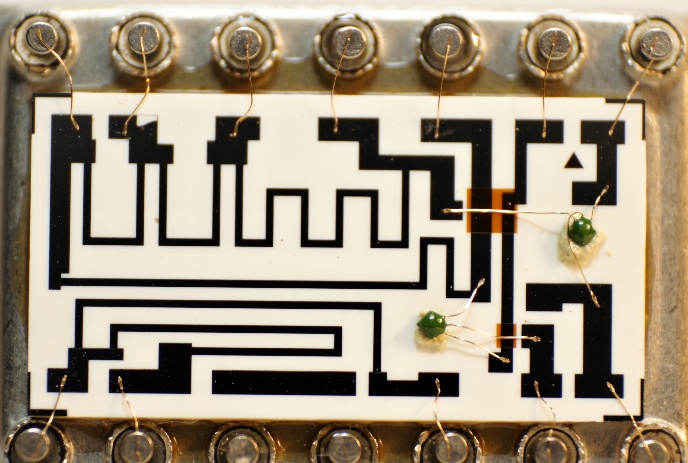

Интересно, что старые, ангстремовские выпуски были заметно иными по технологии:
(фото с форума Радиокартинки)
(фото с аукциона Мешок)

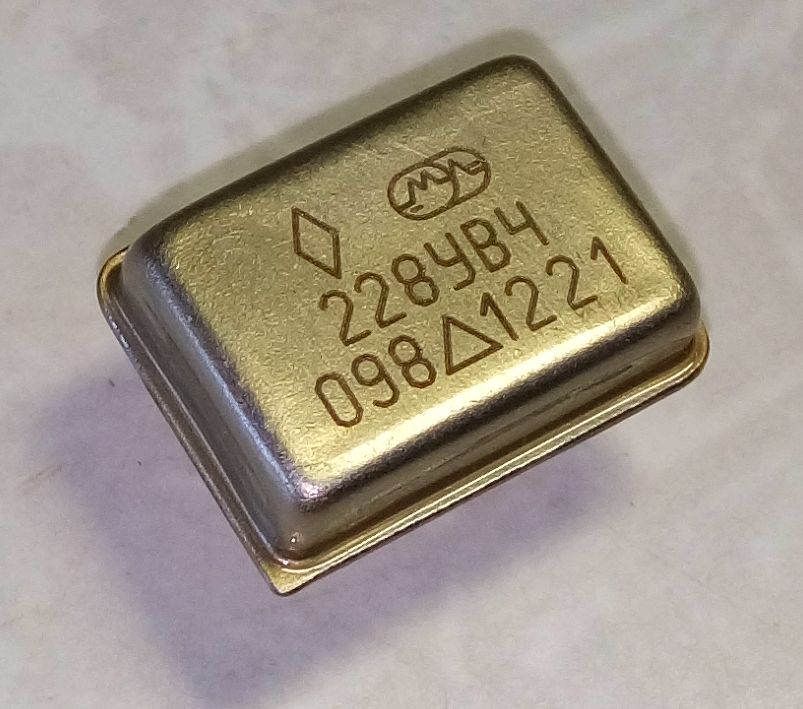

А вот примечательная вещь, микросхема нового времени. Подозреваю, что элементная база в ней заменена на современную...
(фото Александра Назаренко)
