Довольно редкие ныне микросхемы ЭСЛ-логики среднего
уровня интеграции. Полагаю что были предназначены для измерительной аппаратуры.
Довольно редкие ныне микросхемы ЭСЛ-логики среднего
уровня интеграции. Полагаю что были предназначены для измерительной аппаратуры.
Производитель - "Ангстрем", г.Зеленоград.
Датировка её рождения, и
вообще история её разработки - пока
остаётся тайной. По крайней мере, образец 1972
года выпущен на опытном производстве, так
что появление её как серийных изделий можно
отнести к самому началу 70-х годов.

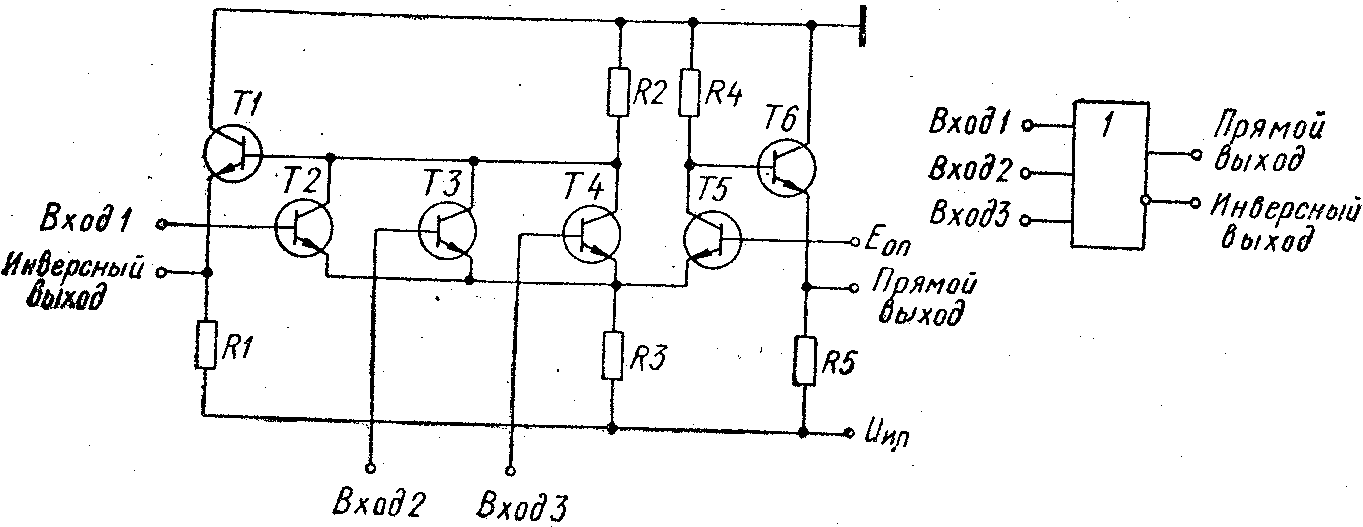

Схемотехника микросхем реализована на едином базовом логическом элементе.
Справочные листы
из отраслевого справочника на эту серию.

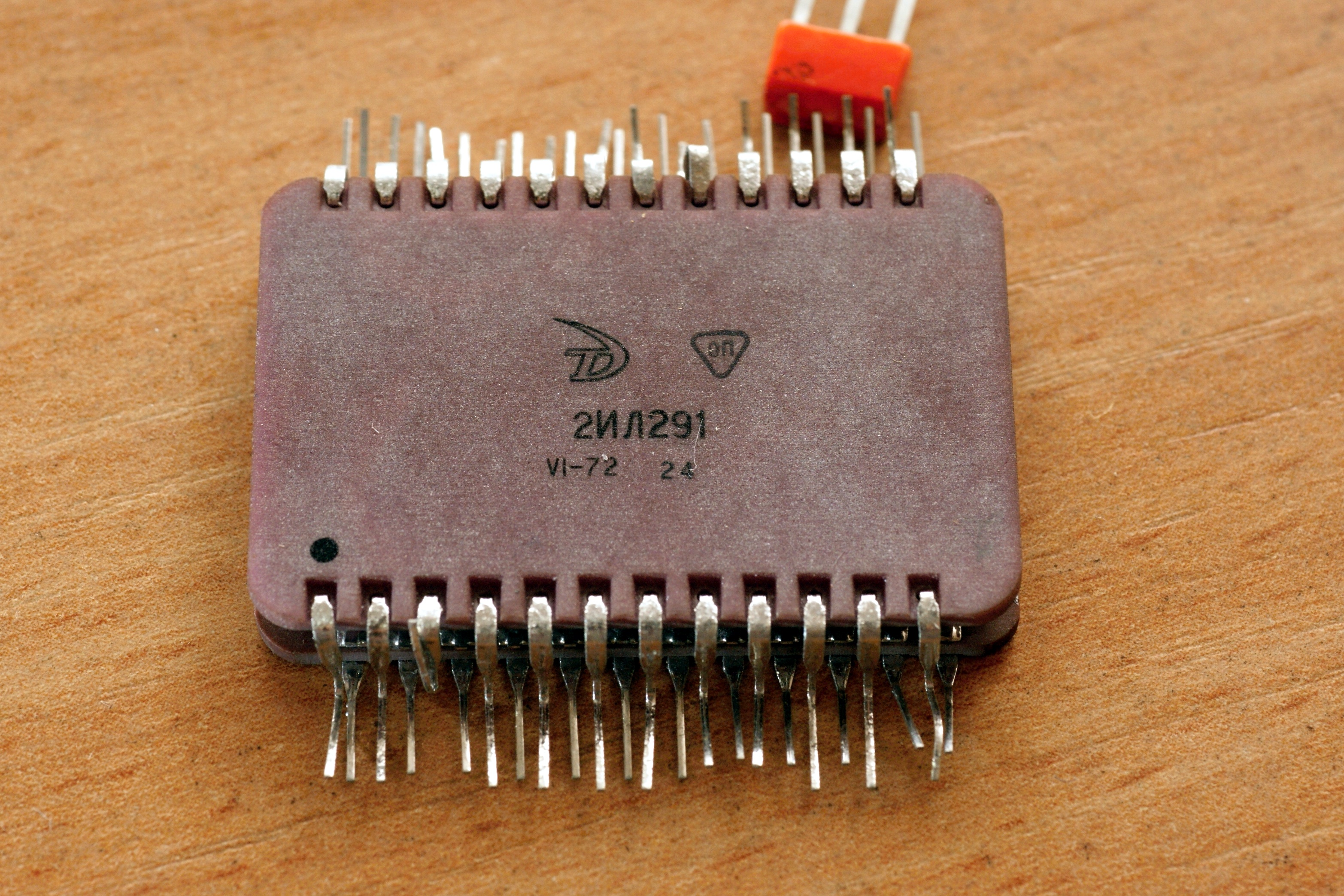

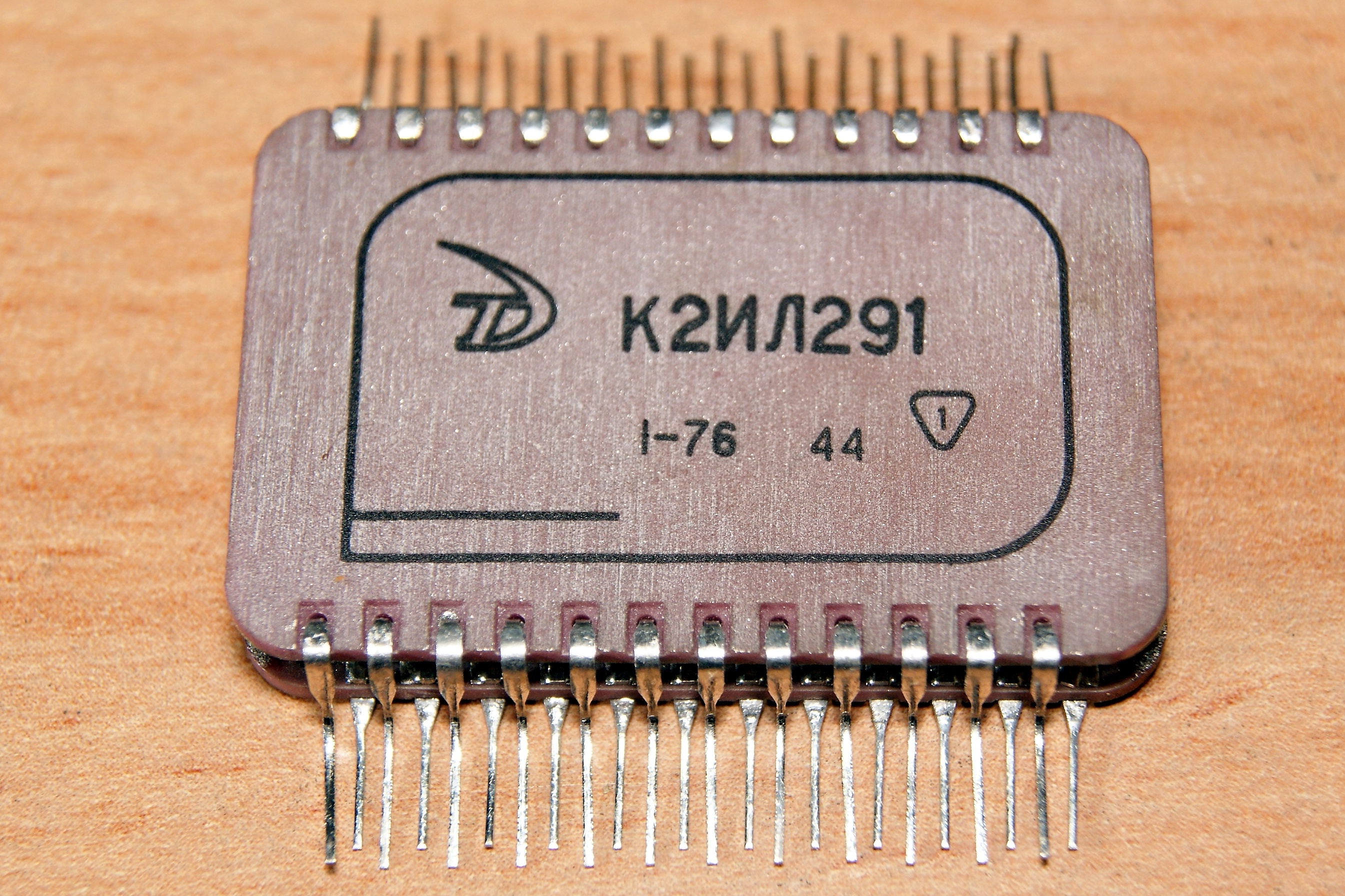

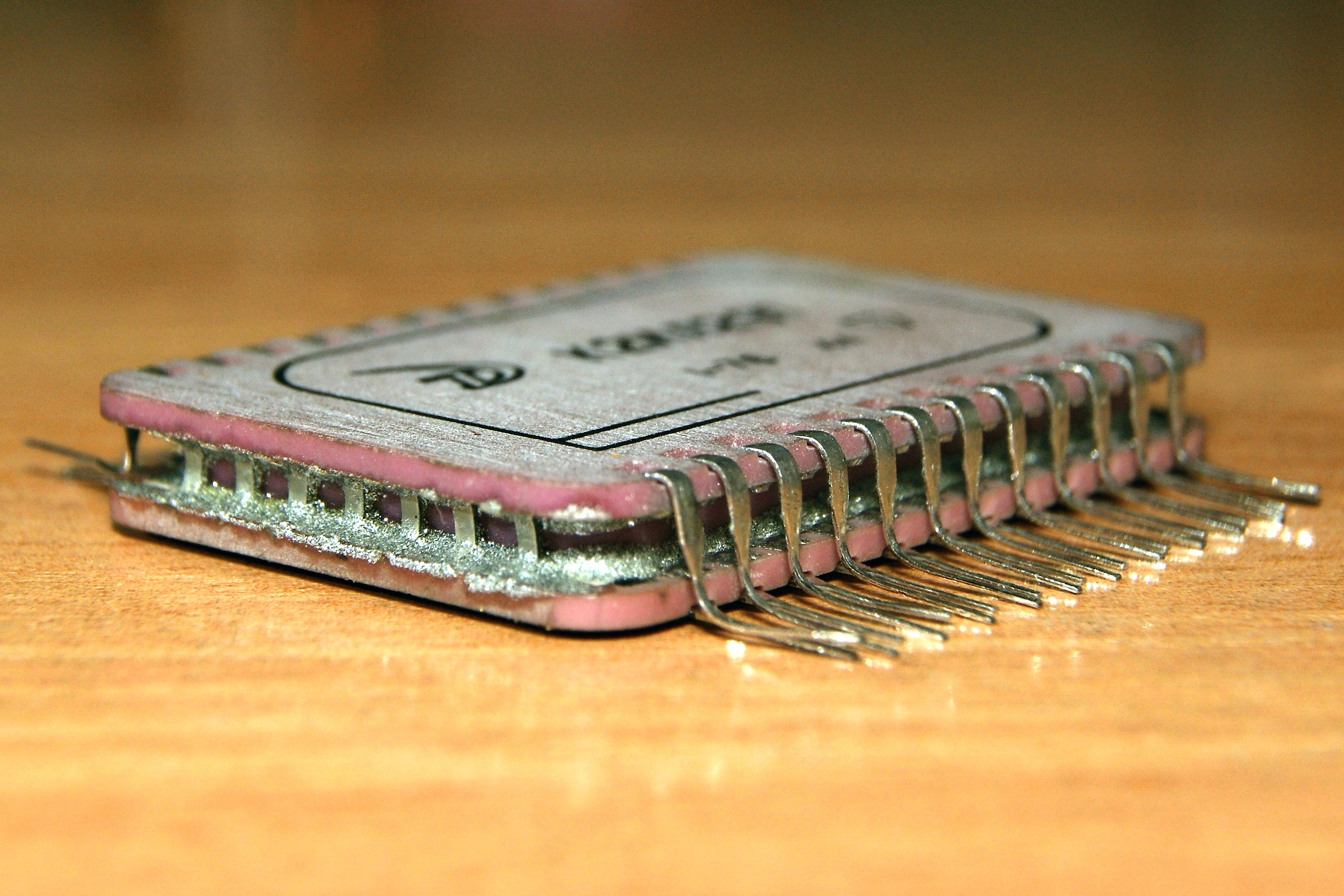

Многофункциональный логический элемент в прямоугольном

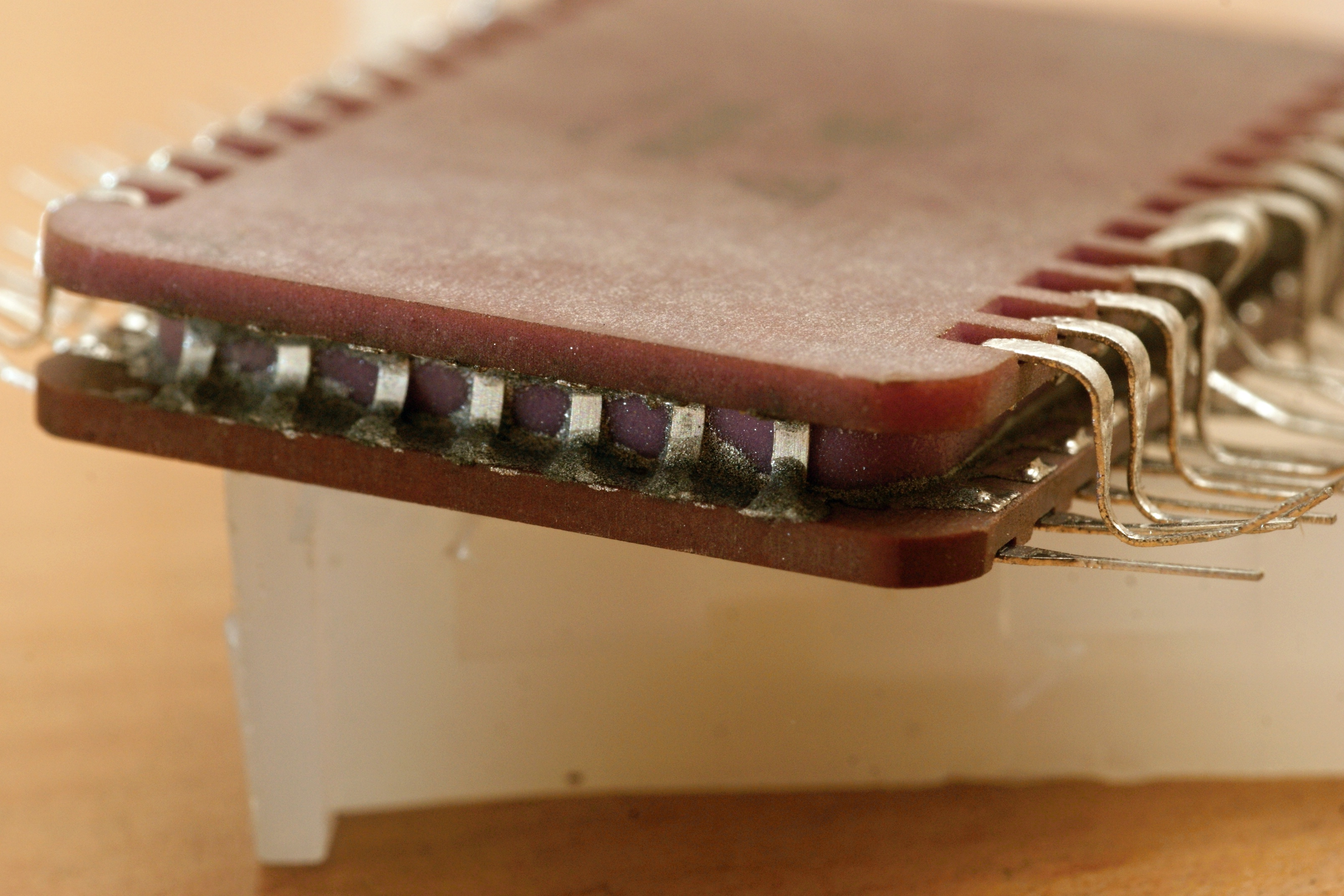

металлокерамическом корпусе 421.48-1.
Время задержки 3 нс, напряжение питания -5 В, мощность потребления 1,3 Вт.
Заводской паспорт на него.

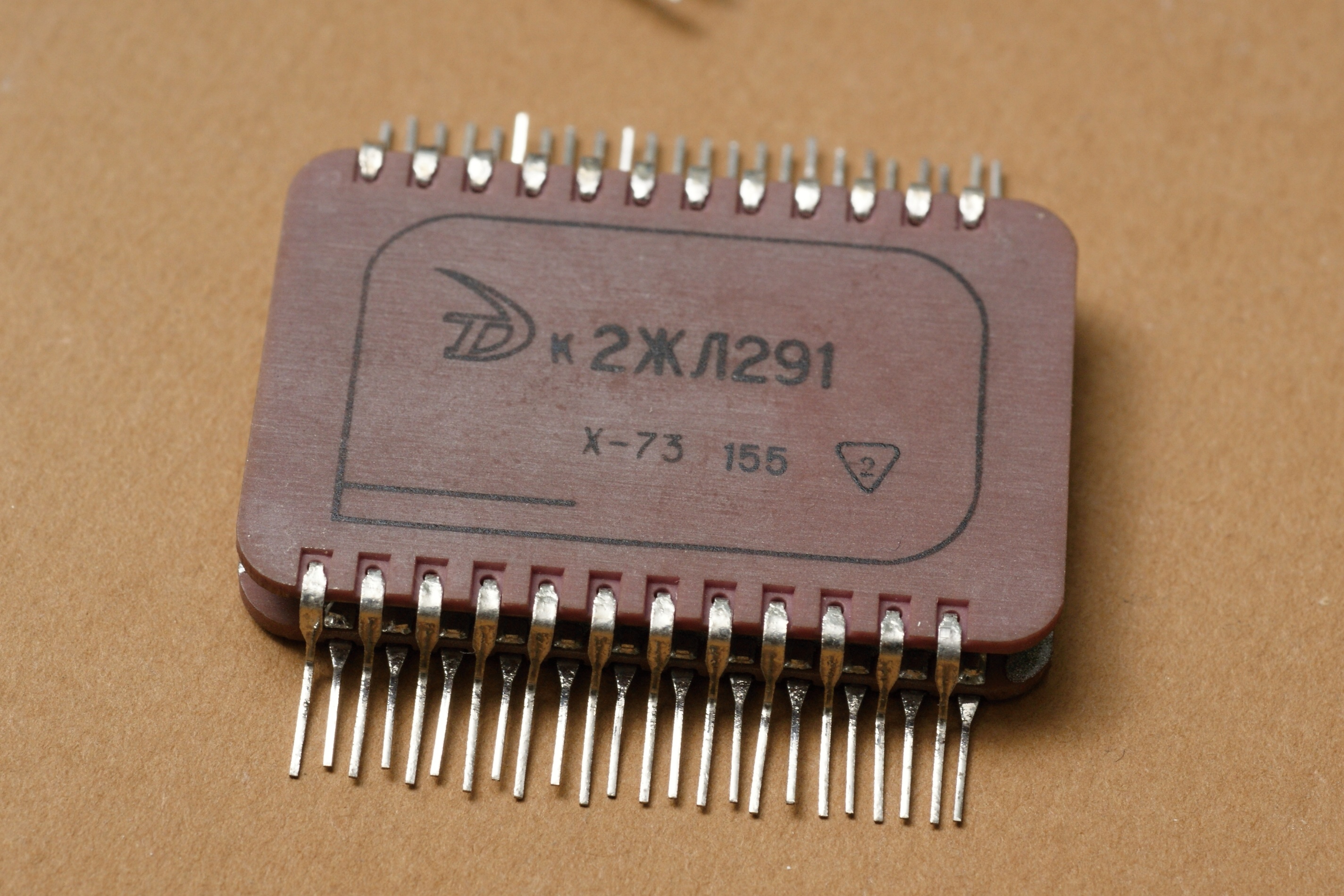

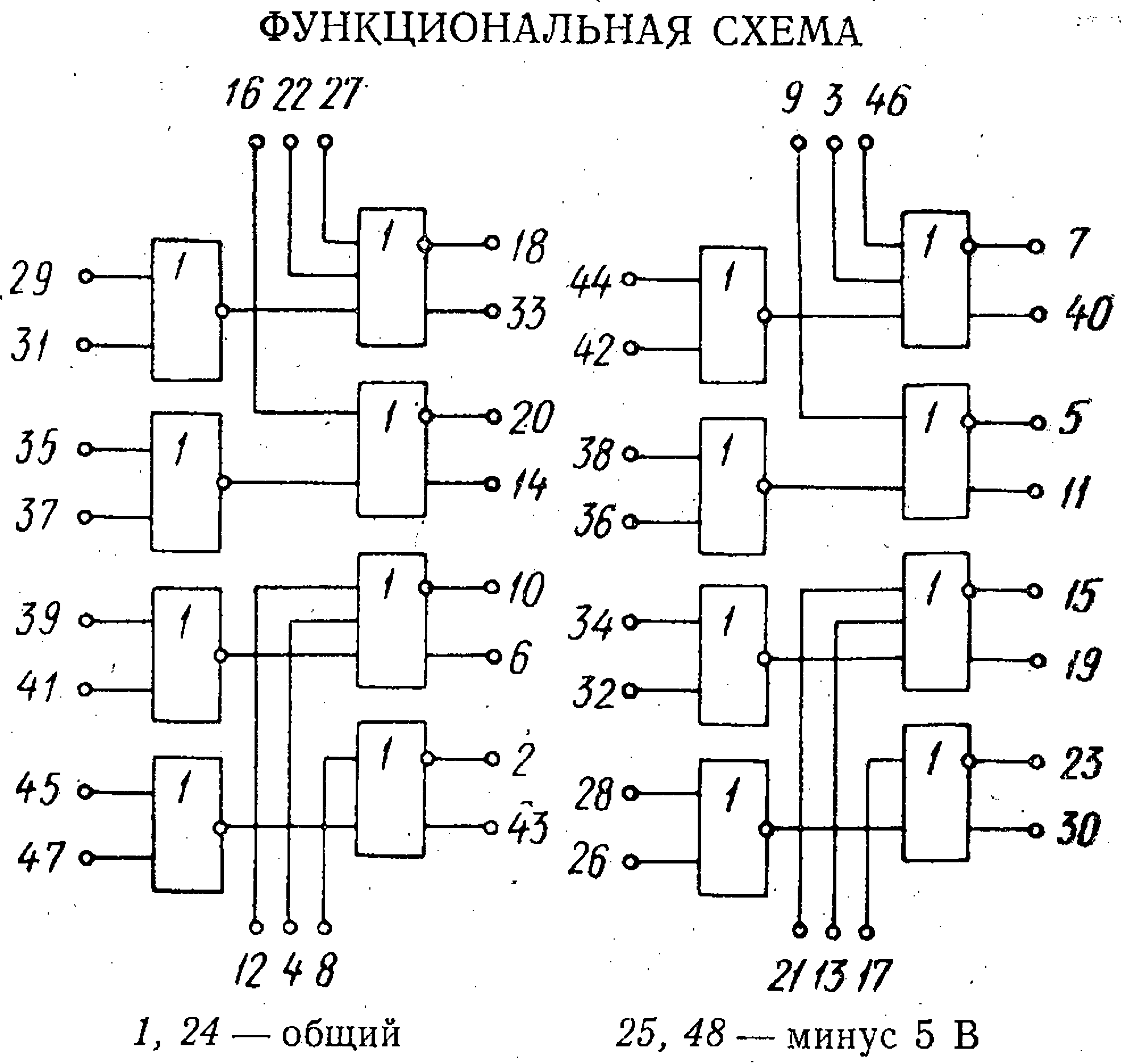

Четыре полусумматора и два элемента ИЛИ—НЕ, из которых можно получить двухразрядный коммутационный сумматор с временем задержки 6 нс.

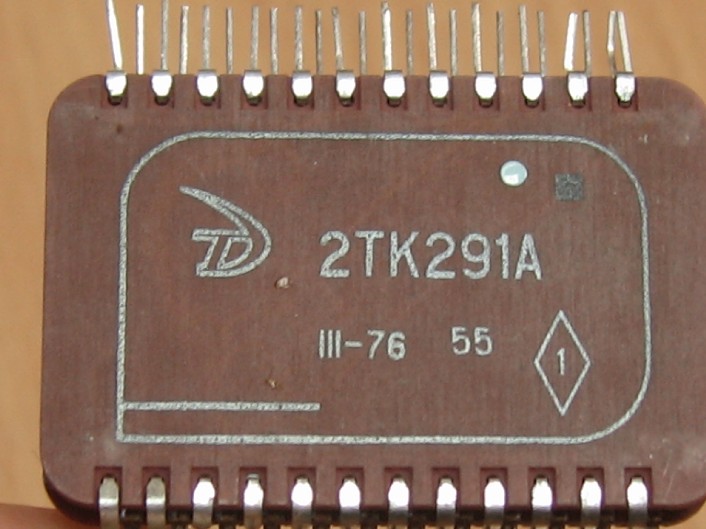

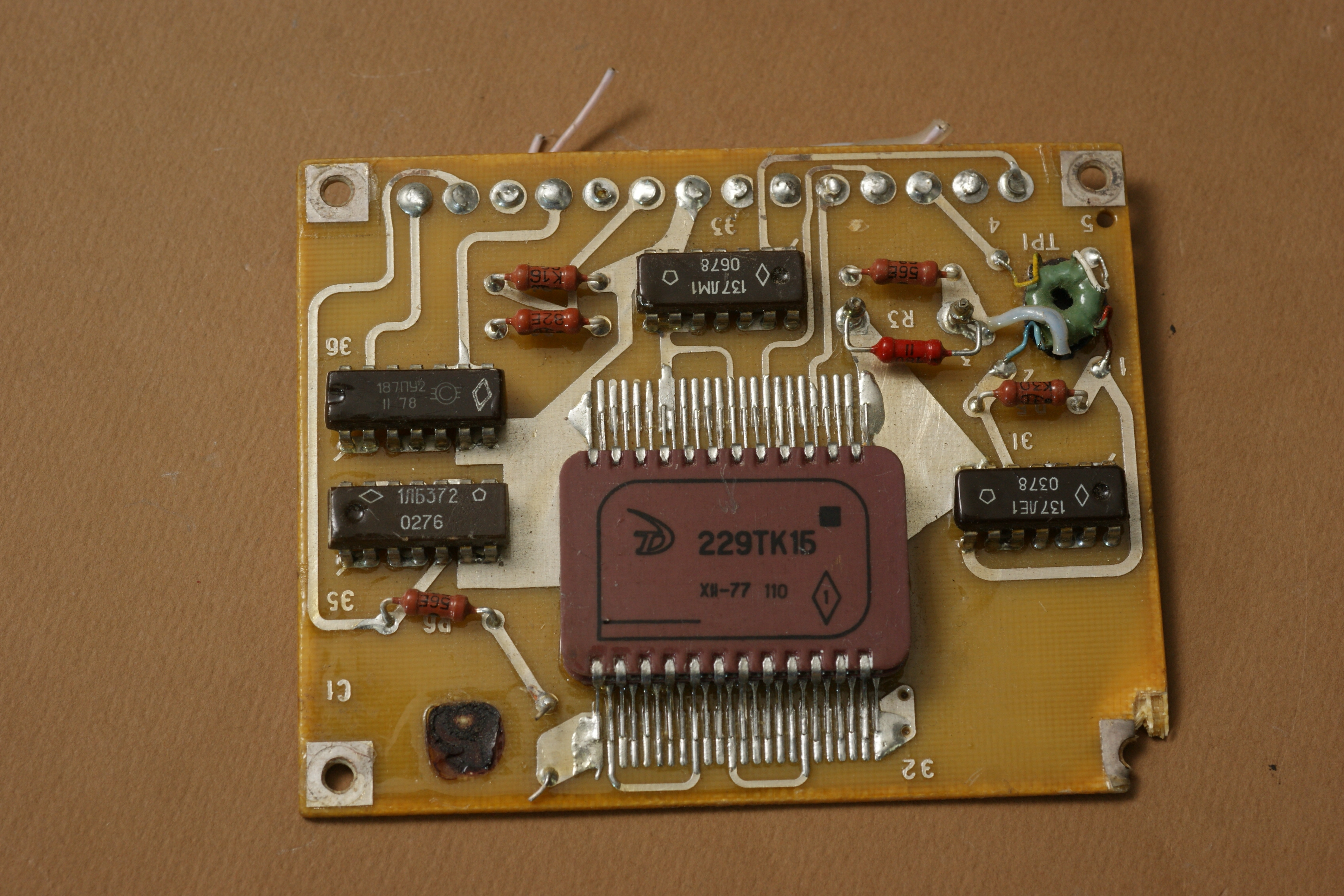

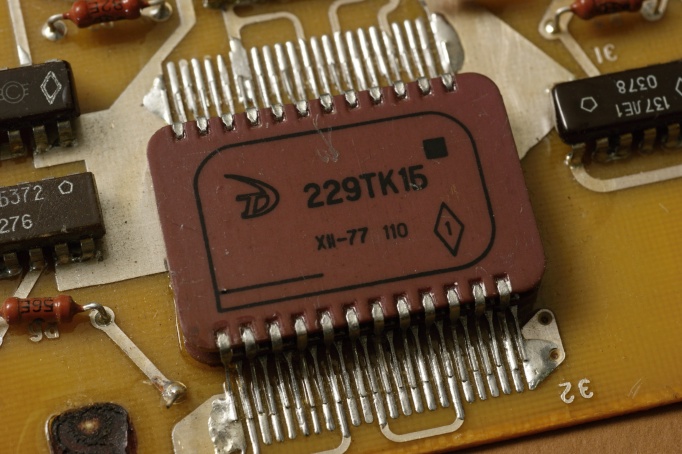

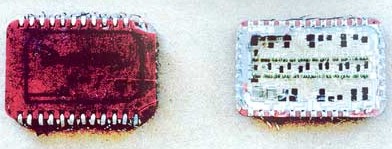

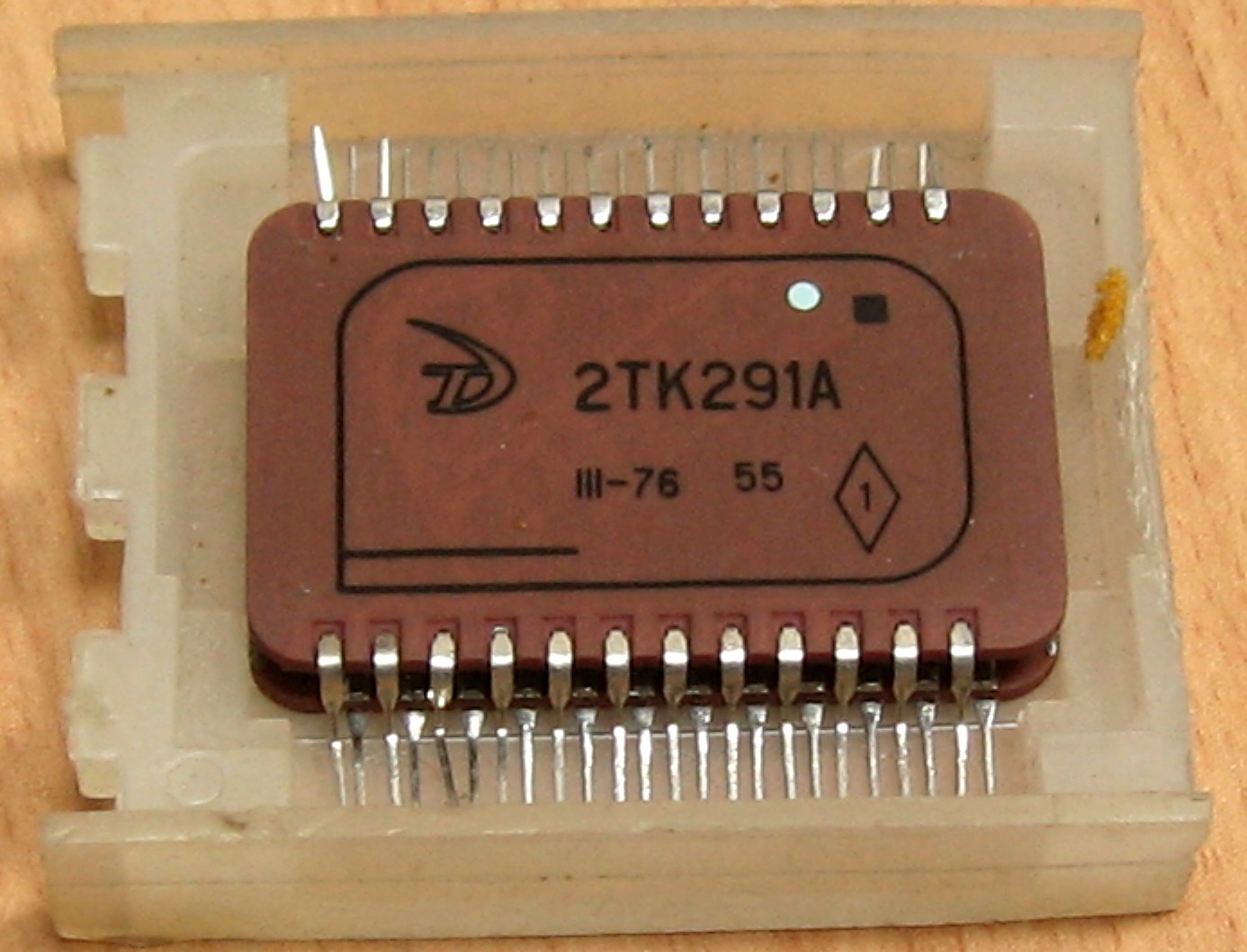

Микросхема состоит из четырех не связанных между собой комбинированных RST-триггеров, каждый из которых построен на шести элементах ИЛИ—НЕ. Коммутируя входы и выходы этой микросхемы, можно получить либо счетчик, либо сдвигающий регистр, либо другой узел, с входной частотой до 100 МГц. Импульсная помехоустойчивость триггеров по счетному входу характеризуется допустимой амплитудой импульса помехи 350 мВ при длительности 30 нс, по выводам питания и земли не менее 400 мВ при синусоидальной форме помехи.
Справочный лист и заводской паспорт на неё.
(экспонат предоставлен фирмой ЗАО
"Электронные системы контроля", г. Пермь.)
Источники:
1. Микросхемы интегральные гибридные цифровые. Группа 6232. Справочник.
Том II. РМ 11 070.014.2. Всесоюзный научно-исследовательский институт "Электронстандарт". 1976.
2. Справочник по интегральным микросхемам. Под общ. ред. Б.В.Тарабрина. М., "Энергия", 1977.
3. Микросхемы и их применение/Батушев В.А., Вениаминов В.Н., Ковалев В.Г. и др. - М.: Энергия, 1978 (Массовая радиобиблиотека; Вып. 967).
4. Лавриненко В.Ю. Справочник по полупроводниковым приборам. 9-е изд., перераб. К.: Технiка, 1980.
5. Справочник по интегральным микросхемам/ Б.В. Тарабрин, С.В. Якубовский, Н.А. Барканов и др.;
Под ред. Б.В. Тарабрина. - 2-е изд., перераб. и доп. - М.: Энергия, 1981.
6. Харченко В.М. Основы электроники: Учеб. Пособие для техникумов. - М.: Энергоиздат, 1982.
7. Лавриненко В.Ю. Справочник по полупроводниковым приборам. 10-е изд., перераб. и доп. - К.: Технiка, 1984.
8. Нефедов А.В. Интегральные микросхемы и их зарубежные аналоги: Справочник. Т. 3 - М.: КУбК-а, 1997.
