231ая серия

РТЛ-логика. Справочные листы из отраслевого справочника 1975 года на эту серию; в её составе только одна микросхема:

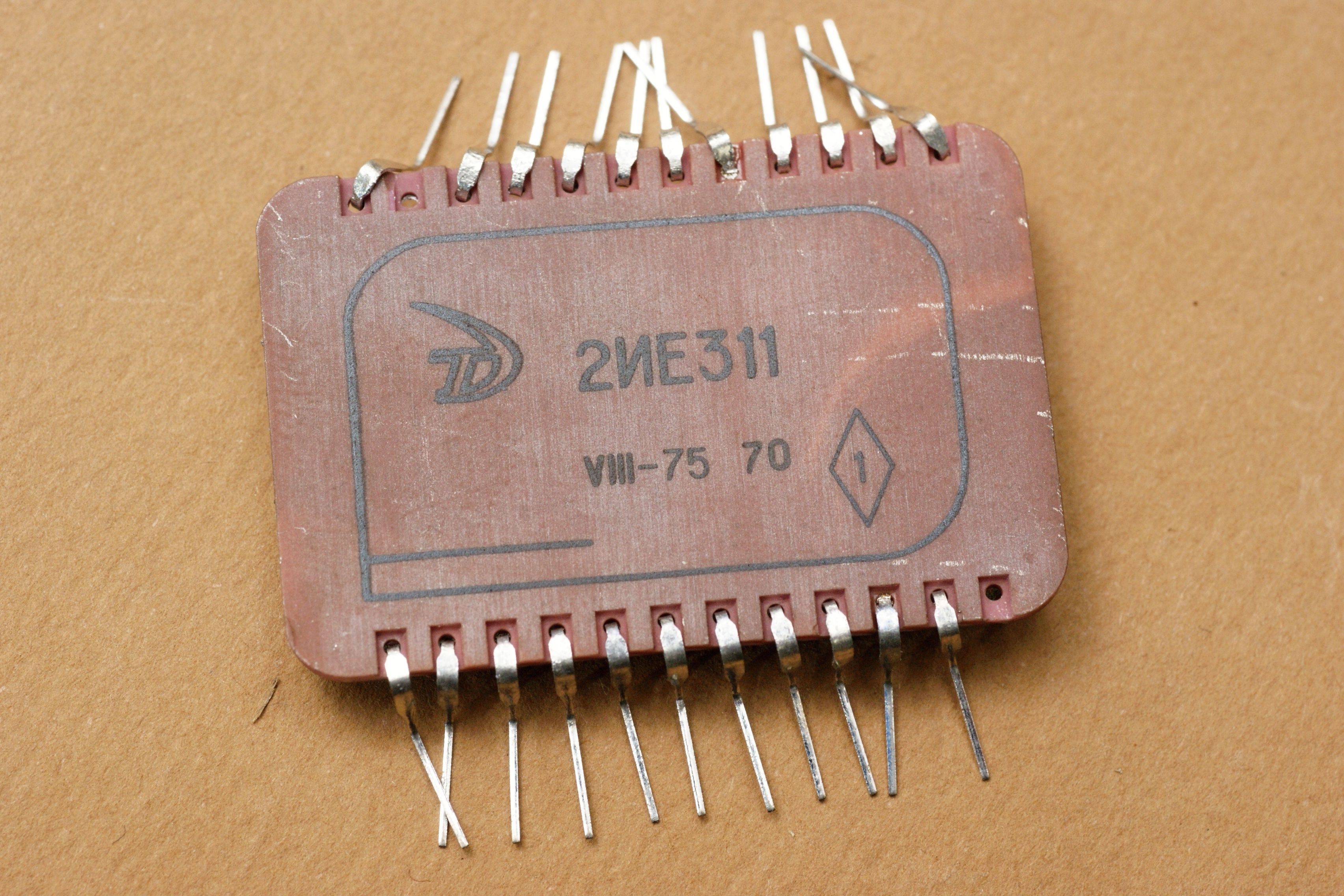

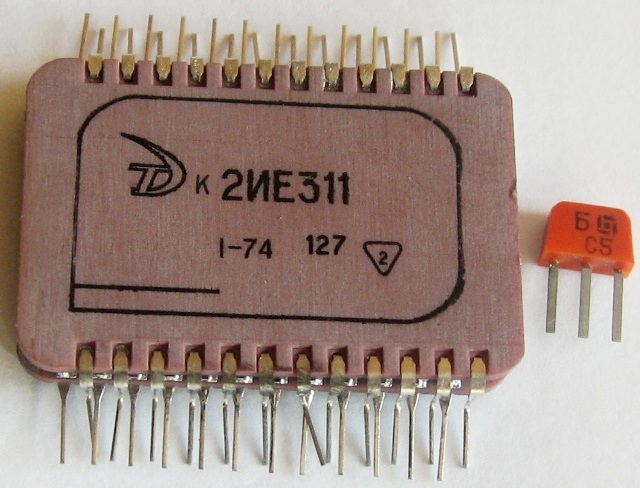

2ИЕ311, К2ИЕ311

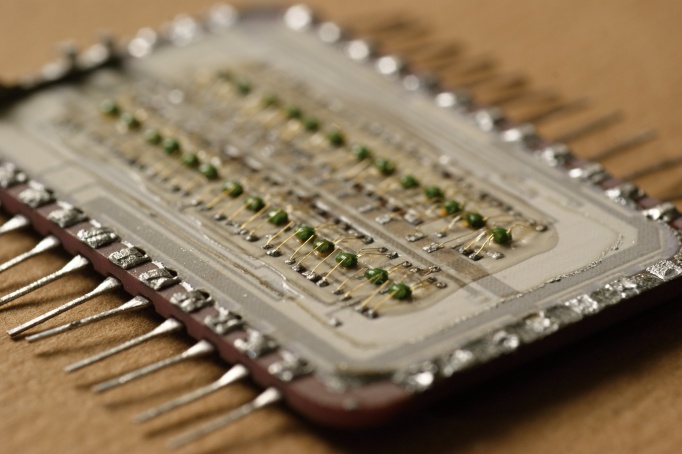

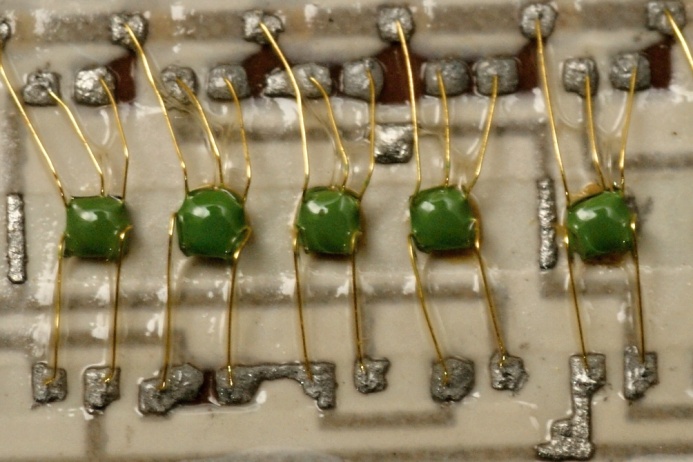

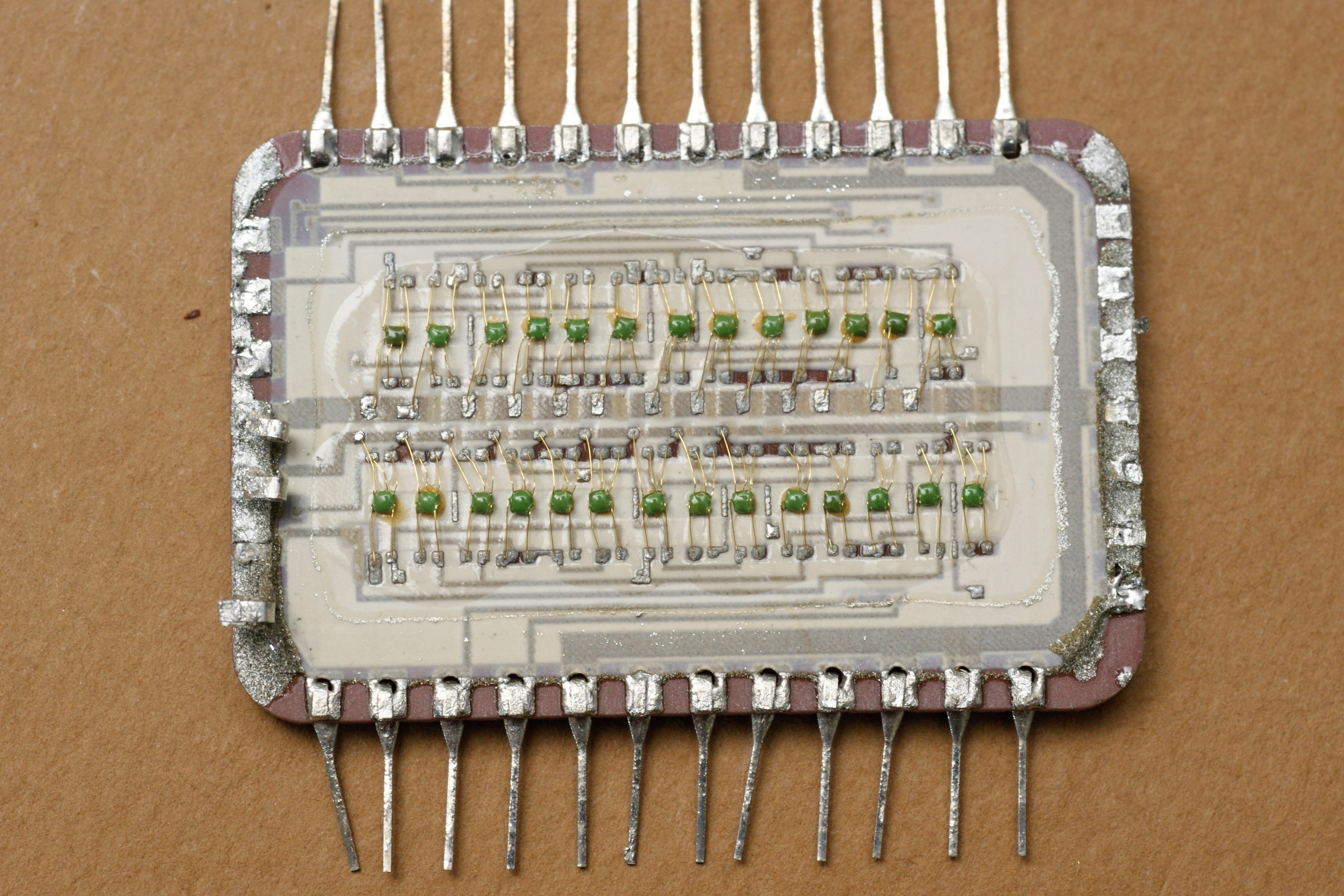

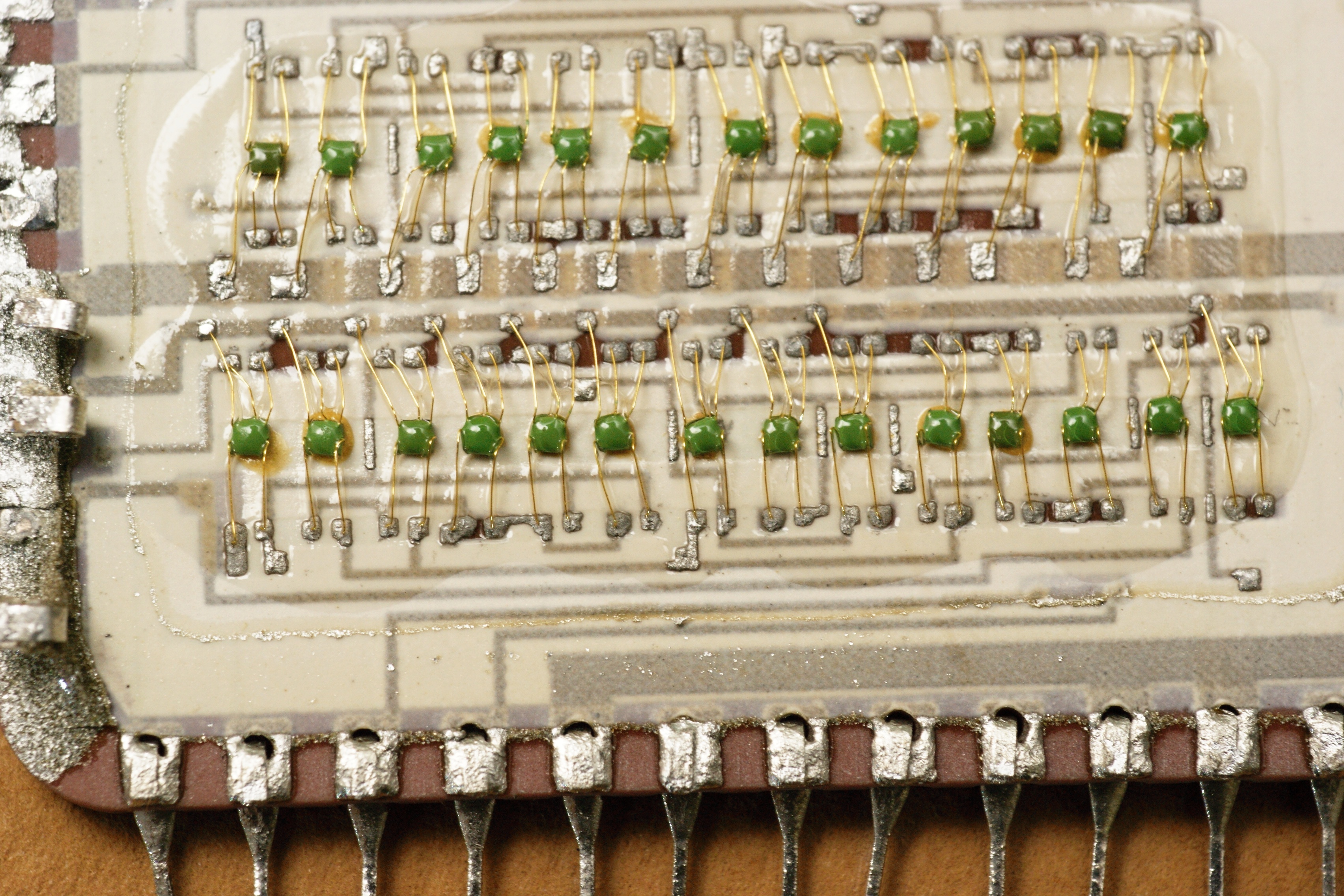

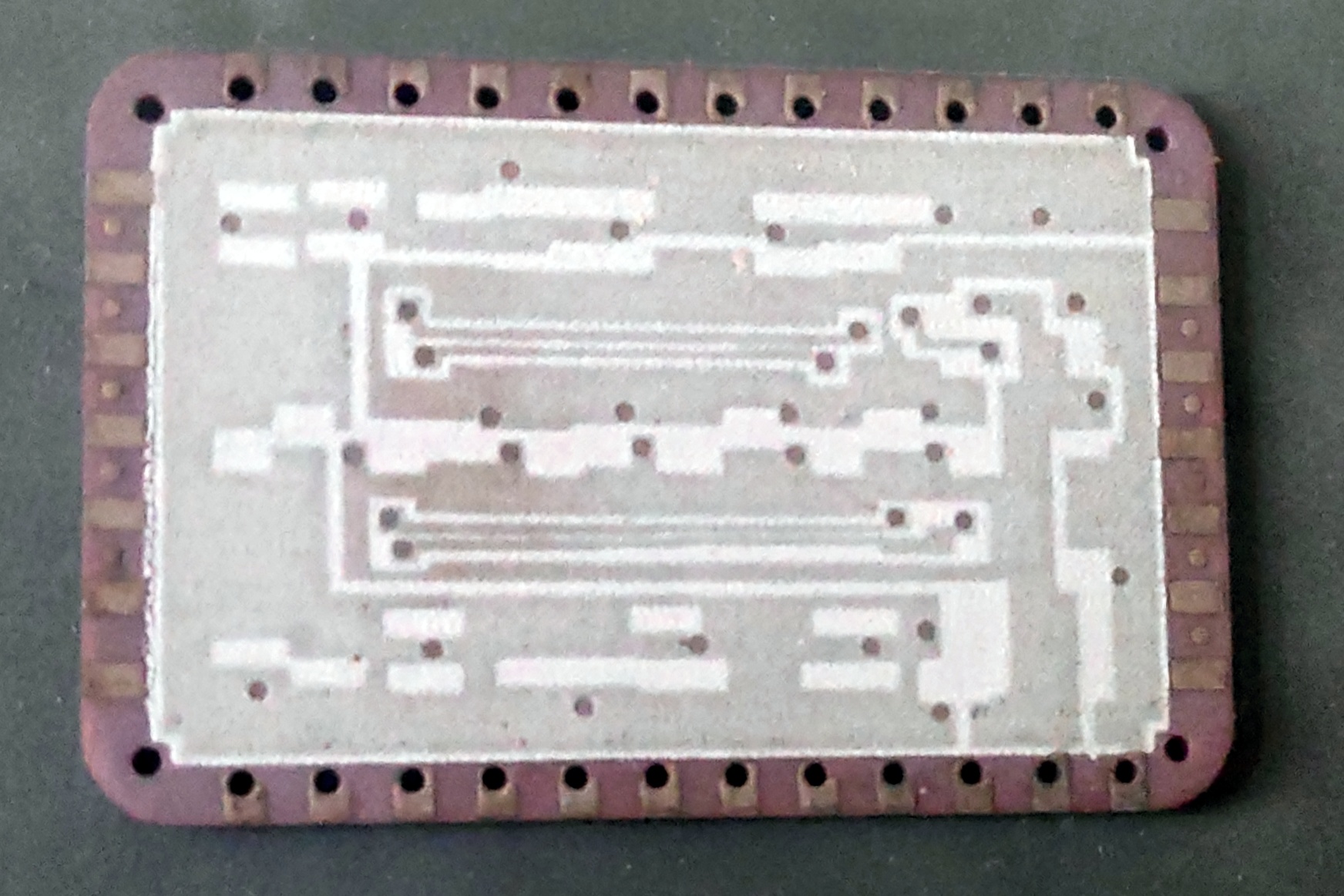

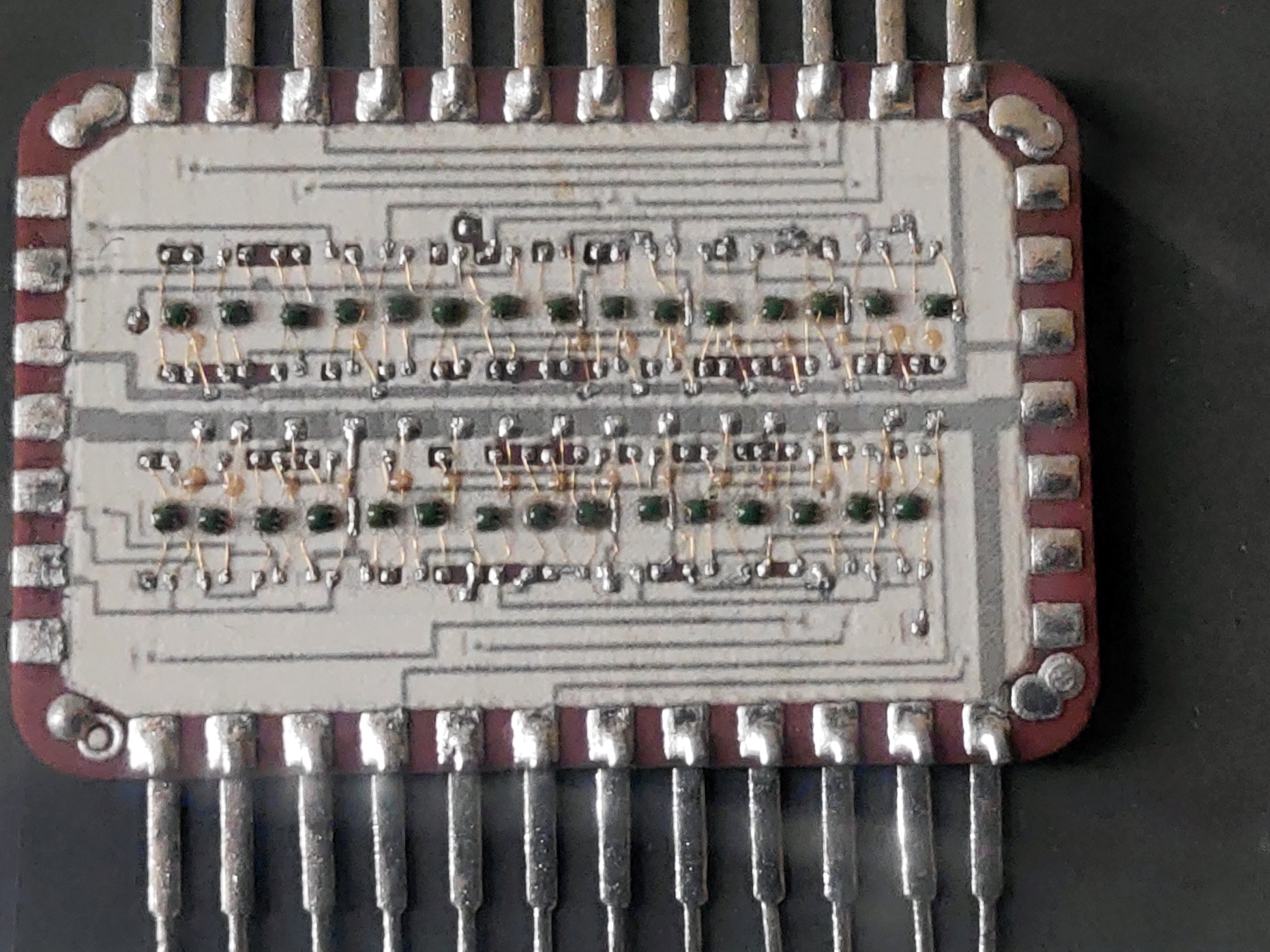

Счетчик по модулю 6, 10, 16. Микросхема реализована на базе кристаллов 111ой серии.

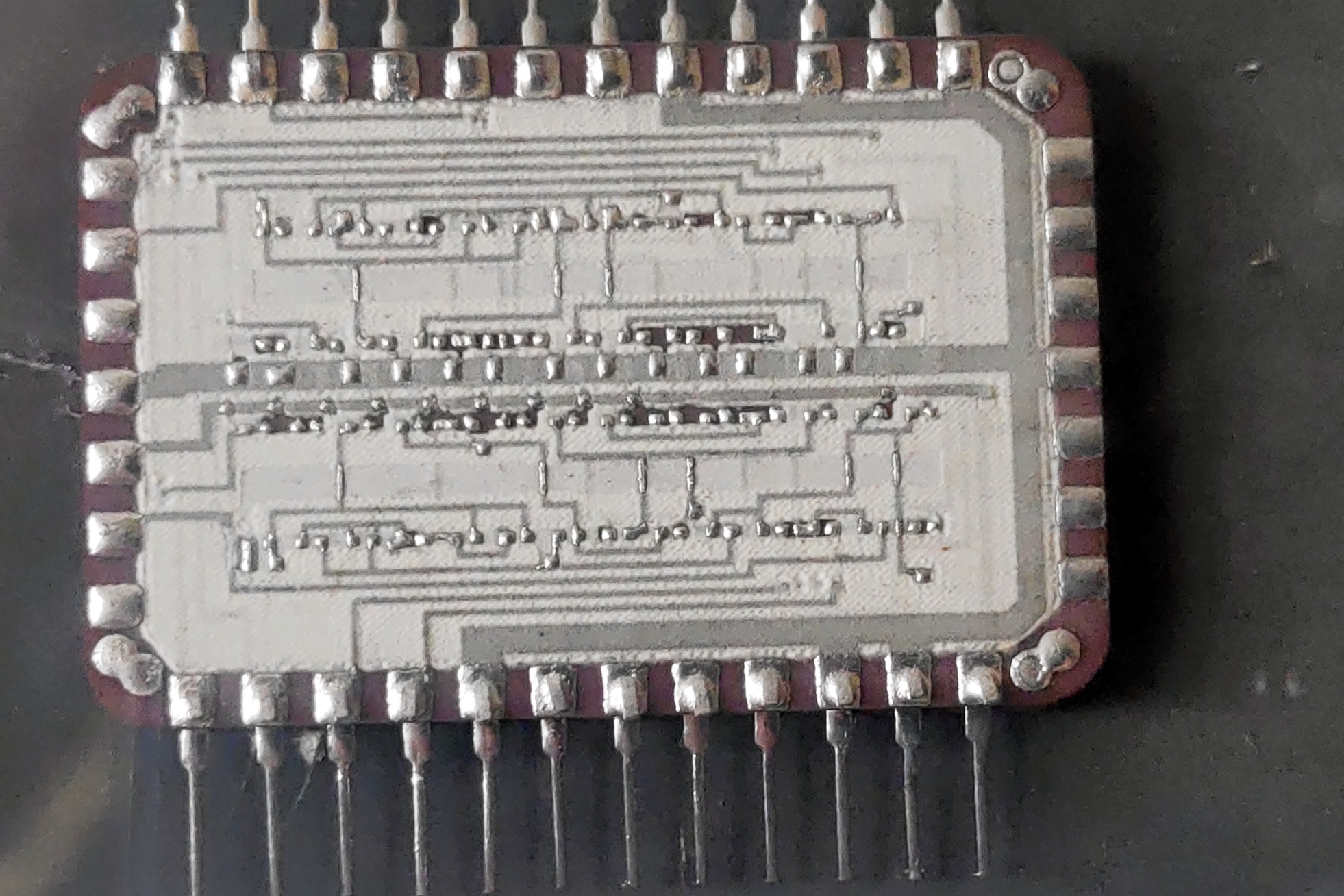

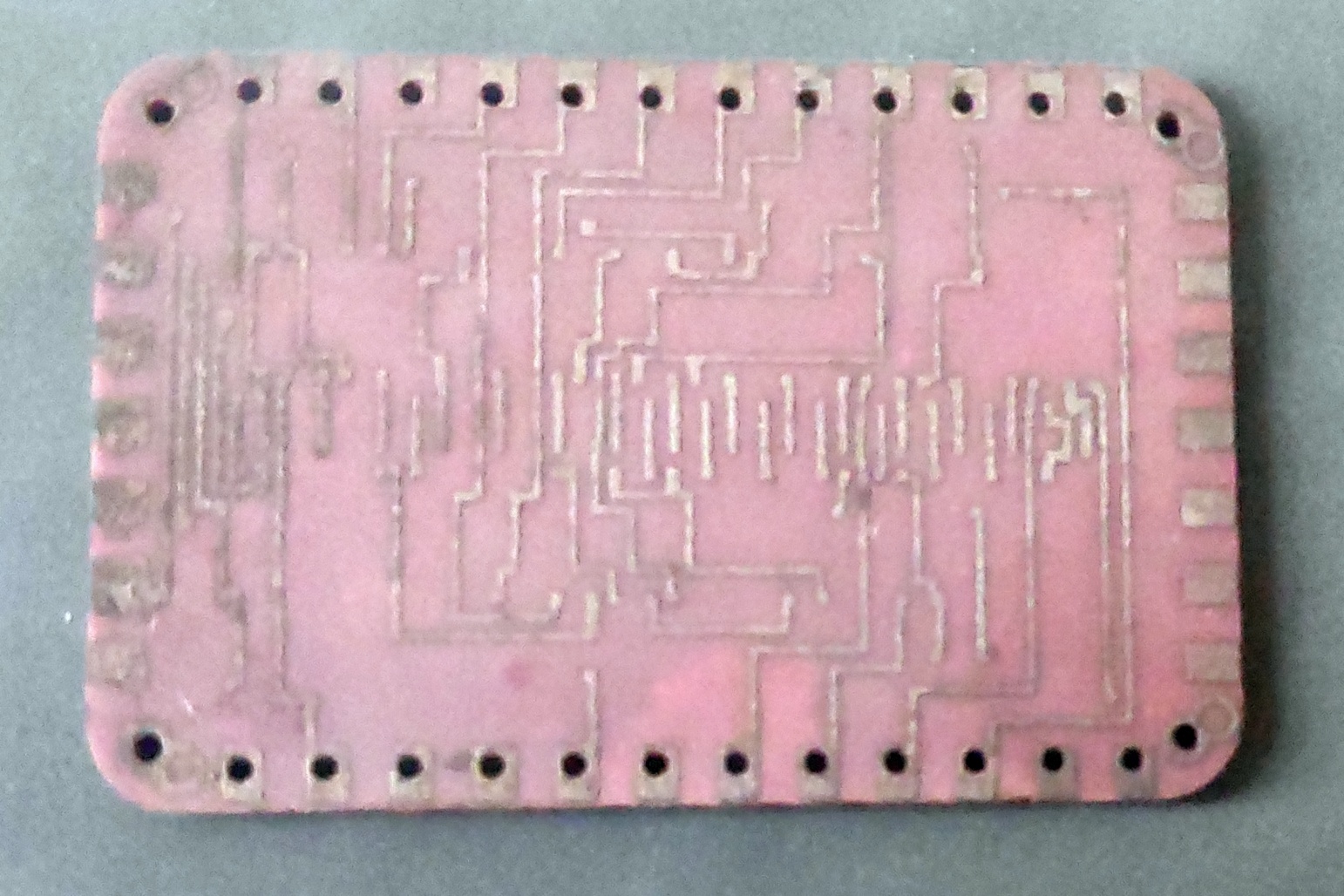

Производитель - зеленоградский "Ангстрем". Разработка велась в конце 60х - начале 70х годов по теме "Текстолит". На раннем этапе микросхема называлась 2ИЕ5Т1.

Электрические параметры

Напряжение питания +4 В +10%
Максимально допускаемое напряжение помех на открывание - 250 мВ
Максимально допускаемое напряжение помех на запирание - 40 мВ
Время задержки включения - не более 1600 нс
Время задержки выключения - не более 2200 нс
Коэффициент разветвления по выходу - 4
Частота счетных импульсов (при амплитуде входных импульсов не более 1,5 В) - не более 300 кГц
Потребляемый ток - не более 7,7 мА
Потребляемая мощность - не более 35 мВт
