материалам.Очень редкая бескорпусная РТЛ-логика, одна из первых отечественных логических серий (тема "Микроватт") . Первоначально она выпускалась под до-ГОСТовским названием ТИС.
История её развития не лишена странных моментов и "белых пятен".
Выражаю благодарность Андрею Чечневу;
многое из написанного ниже, сделано по его
материалам.
Встречается версия, что разработали эти элементы в КБ Староса в середине 60-х. Однако, документальных подтверждений тому нет. Более того, это крайне маловероятно и с точки зрения технологии, так сказать - до 1968 года оборудование для производства кремниевых приборов с использованием планарной серийной технологии было только в НИИПЭ ("Пульсар") и в НИИМЭ ("Микрон").
Тема "Микроватт" - "микроновская". Их элементы стали основой микросхем 114 серии, а также недолго выпускались в корпусированном исполнении под названием МТ-1. Можно полагать, именно там в 60-ые годы были разработаны К1ЛБ111-К1ЛБ113 с разбраковкой по входному/выходному току и времени распространения. Серийное производство этой серии было организовано на питерской "Светлане" и (вероятно, позднее) минском заводе "Транзистор".
Затем, в 1968 году, выполнена тема "Микроватт-С", цель которой - "увеличение быстродействия и надежности схем микроватт", термин прямо так в документах и напечатан. В итоге появляются К1ЛБ111-К1ЛБ113, которые бракуются практически по тем же параметрам, но в абсолютном выражении имеют заметно лучшие характеристики. К примеру, время распространения было 600/650 нс, а стало 100/400 нс. Они нашли применение, к примеру, в гибридных микросхемах 207 серии - вероятно, при замене базового логического элемента, собранного на дискретных транзисторах.
Но достаточно быстро, к 1973 году, выпуск быстродействующего варианта был прекращен, также сошли со сцены и К1ЛБ112+К1ЛБ113. Ситуация вернулась к первоначальной.
Вишенкой на торте в каталоге 1976 года вновь откуда-то появляется 1ЛБ113.
При этом с 1971 года в развитии серии участвовал и НИИТТ ("Ангстрем"), которому была поручена разработка версии с военной приёмкой и организация её производства.

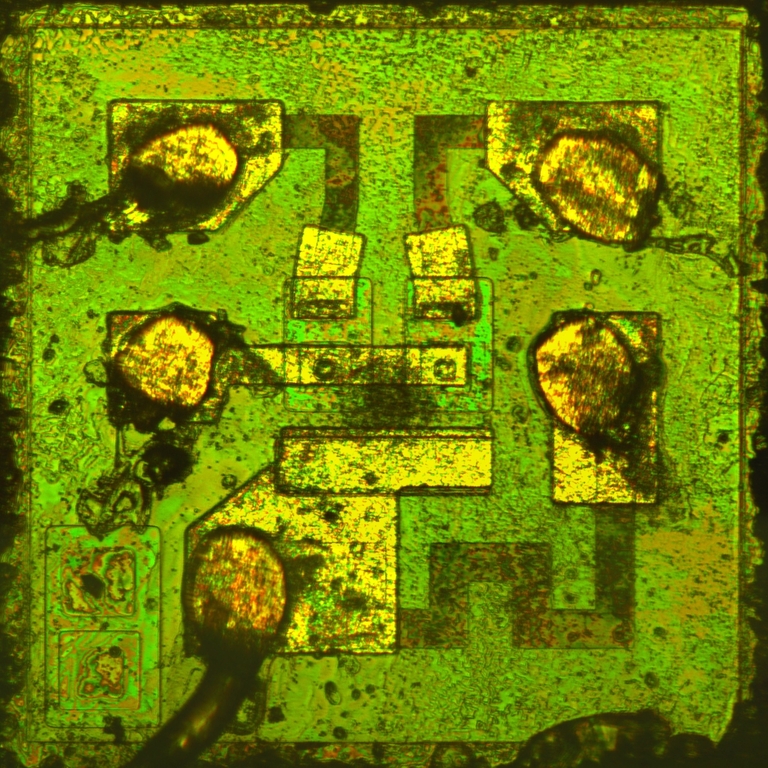

(фото от 1Ж24Б)

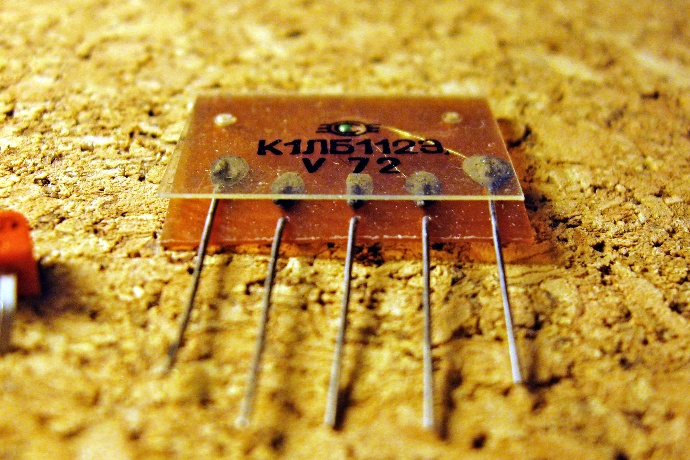

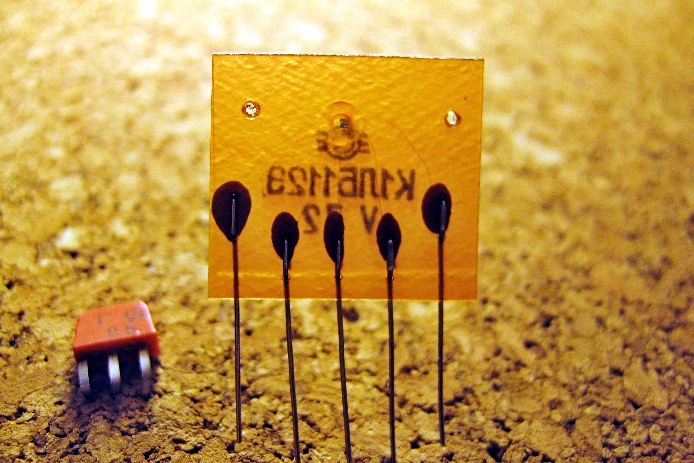

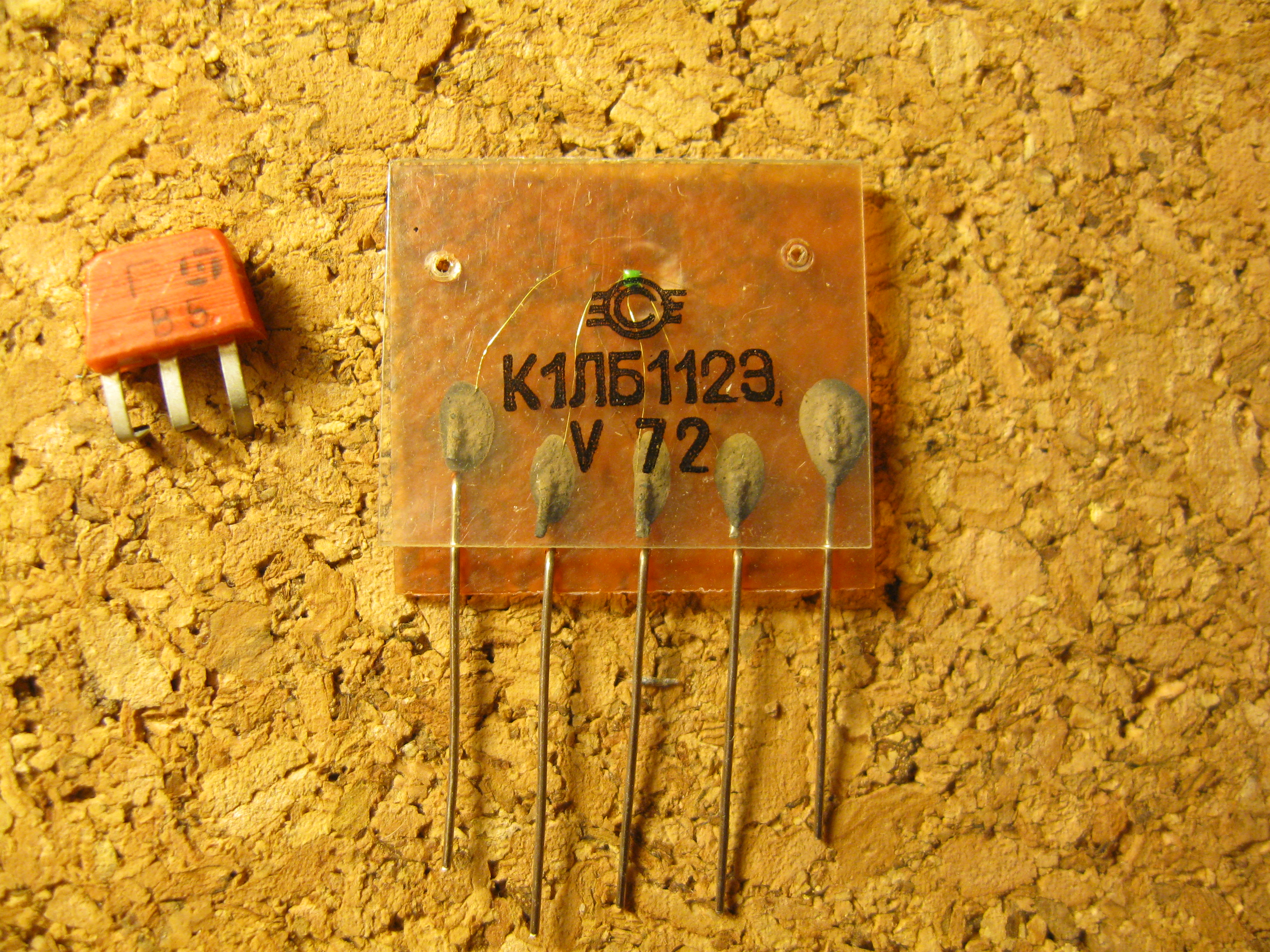

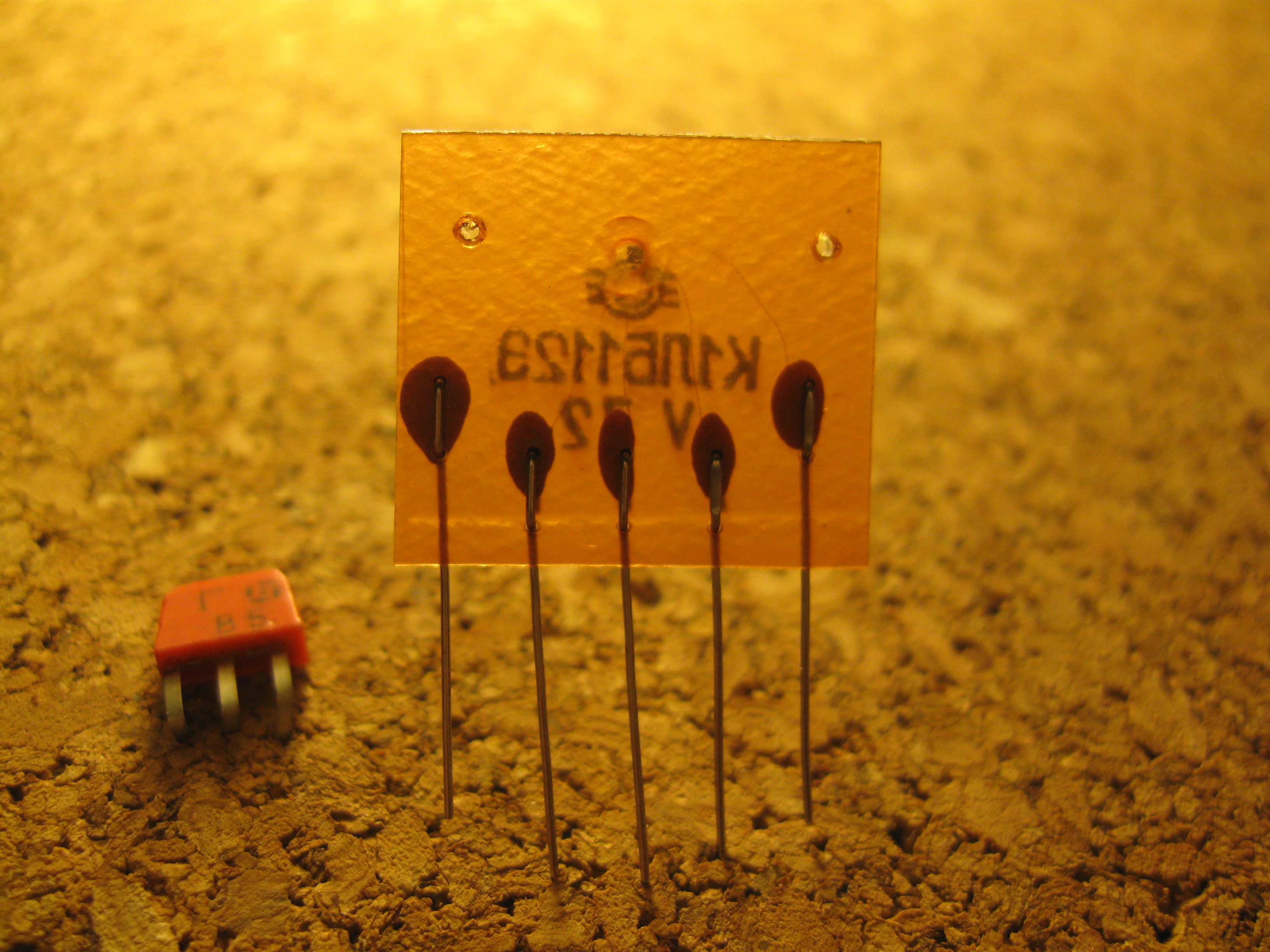

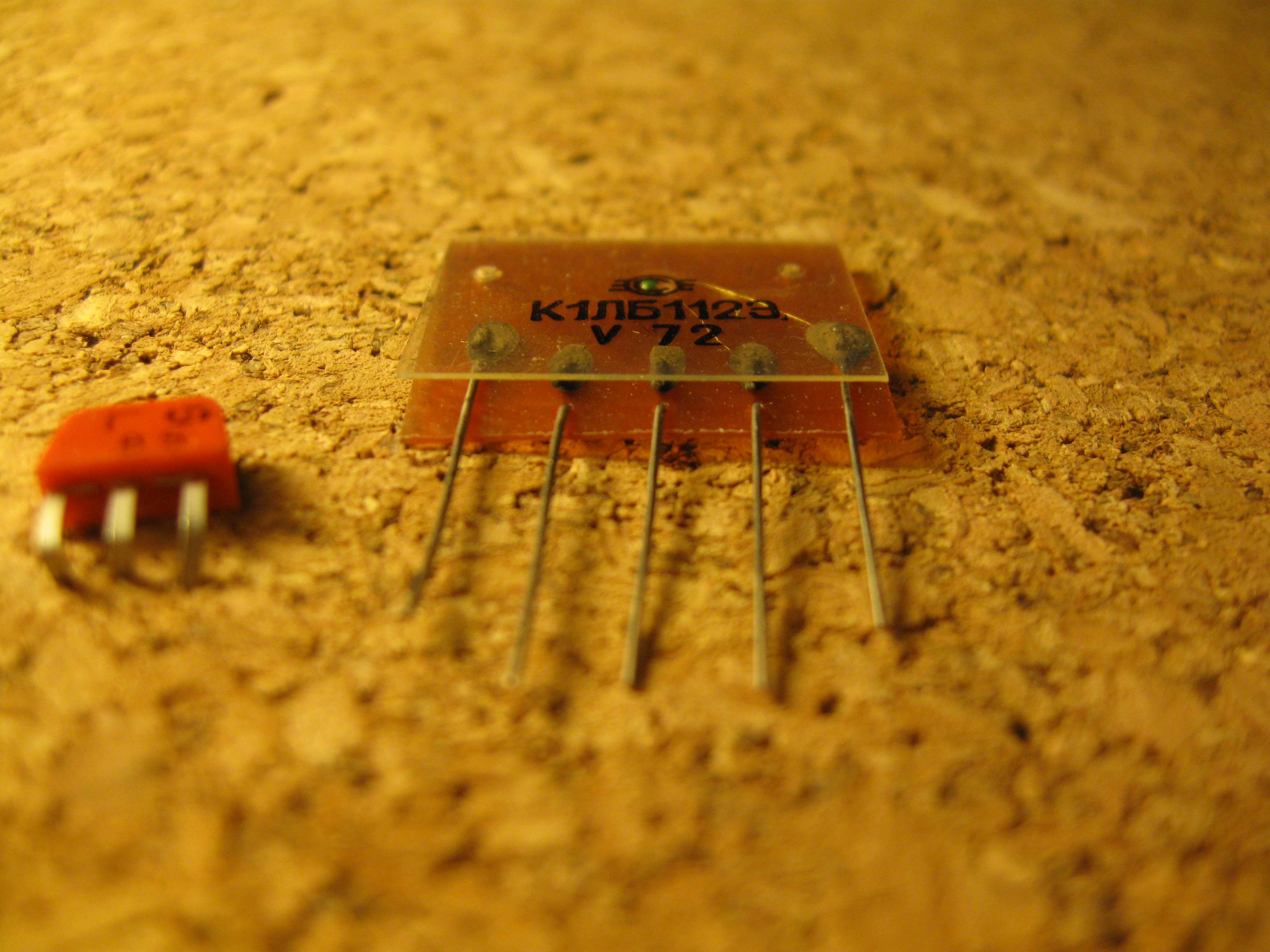

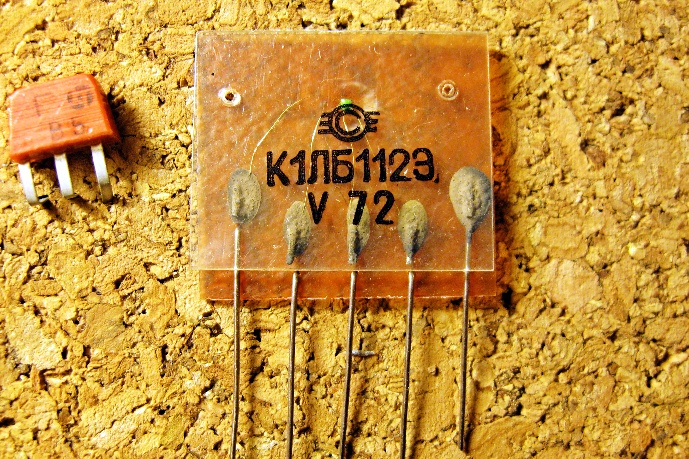

(фото с форума "Портативное
ретрорадио")
А вот про эту микросхему информации вообще никакой...
(фото с форума "Портативное
ретрорадио")
(фото с форума "Портативное
ретрорадио")
Источники:
1. Верхопятницкий П.Д.
Конструирование судовой автоматики на
микромодулях. Л., "Судостроение", 1971.
2. Каталог интегральных микросхем (дополнение).- Центральное бюро
применения. 1971-1972.
3. Каталог интегральных микросхем. Часть 1 (цифровые).
Центральное бюро применения. 1976.
4. Нефедов А.В. Интегральные микросхемы и их зарубежные аналоги:
Справочник. Т. 1. - М.:Радиософт, 2001.
