Интересная и редчайшая серия, тема "Малыш". Разработана она была рижским НИИМП по заказу КГБ СССР, опытные серии выпускались там же, серийное производство было организовано на Оршанском заводе "Красный Октябрь"(ныне ОАО "Техника связи").
Серия включает в себя аналоговые схемы для обработки сигналов речевого диапазона. Конструктивно - внутри корпусов размещены керамические платы с бескорпусными деталями вперемешку с обычными.
Кстати, похоже, что серия имела только старое, доГОСТовское обозначение.
(фото с форума Портативное
ретрорадио)

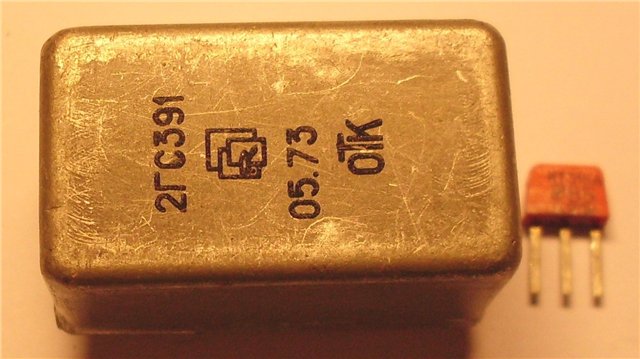

2ГС391 - генератор синусоиды на частоту (примерно) 40 Гц; принялась совместно с 2ФП391.
На этих микросхемах был собран блок маскировки речи в радиостанции Р-392 ("В радиостанции предусмотрена маскировка передаваемых сообщений путем простой инверсии речи"):
(фото с форума Портативное
ретрорадио)
(фото с сайта MySpace's)

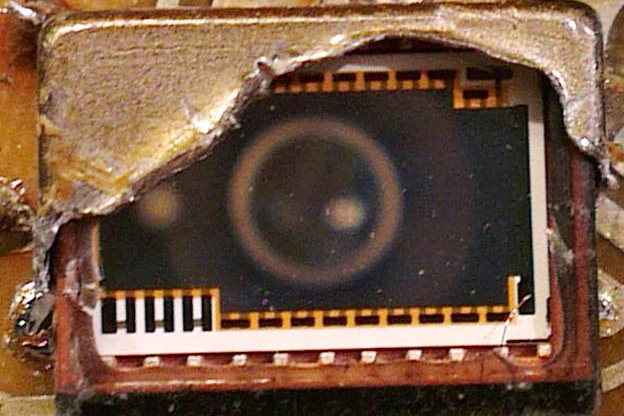

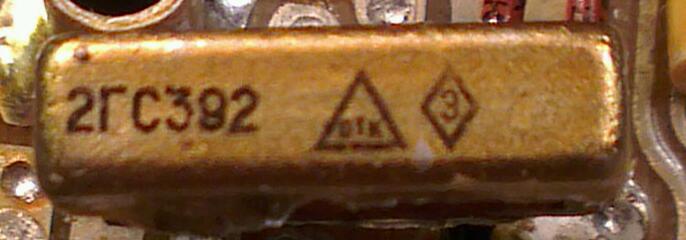

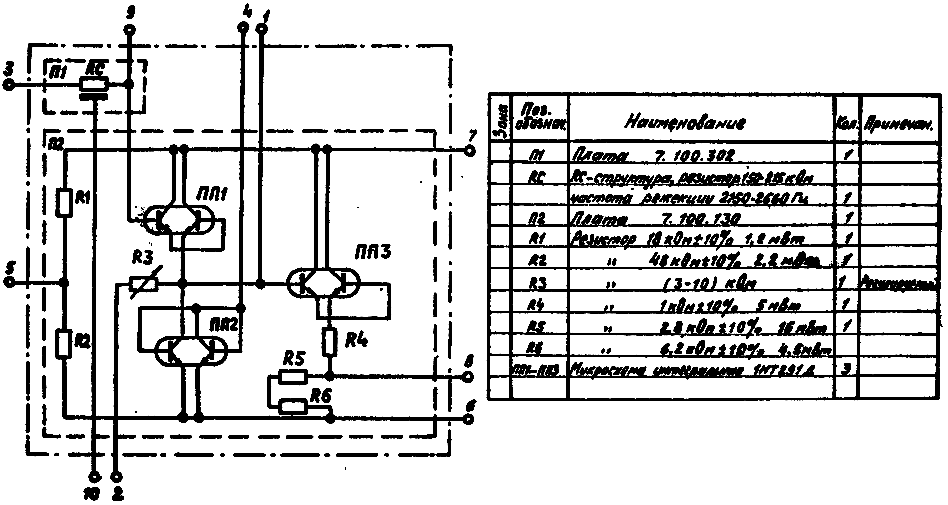

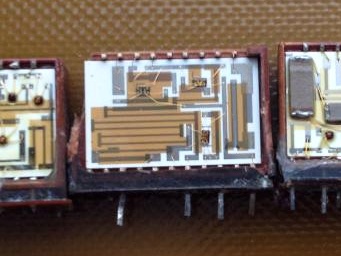

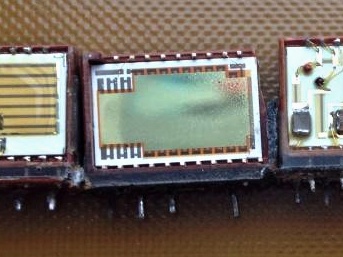

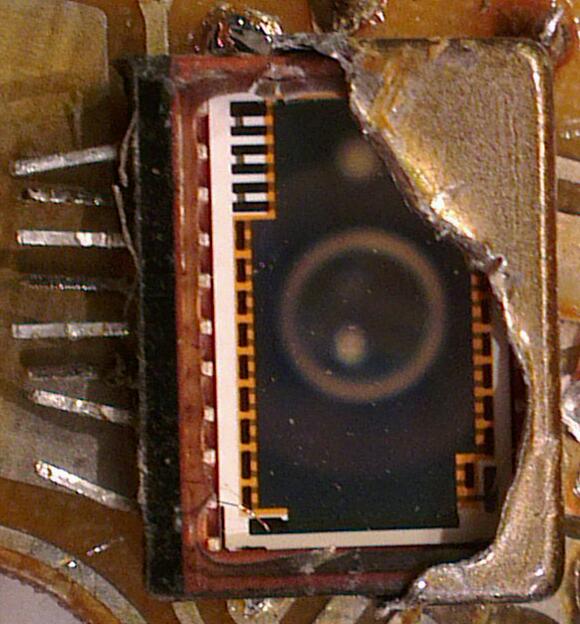

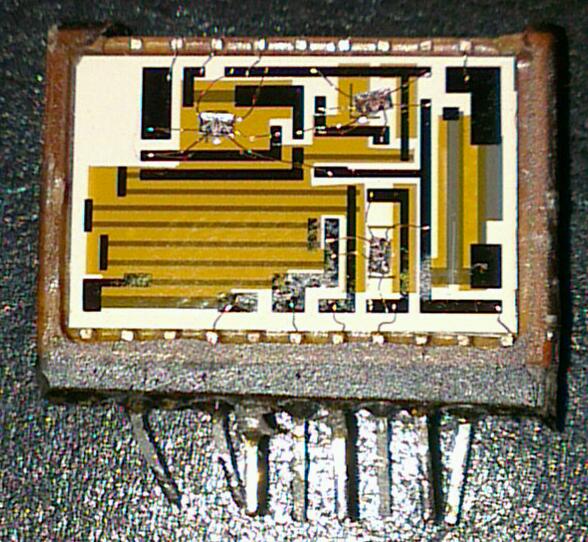

2ГС392 - некий генератор синусоидальных сигналов, применялась в
радиостанциях Р-148, Р-157.
Любопытно, что технологически она совершенно не похожа на
первые микросхемы серии, а подобна сборкам Мхх-хх.
И, что характерно, выпускалась также и под названием М08-03.
Скорее всего она была разработана уже
позднее, не в Риге, а силами заводского КБ.
(фото с сайта MySpace's)
(фото с сайта MySpace's)
 (фото с Форума радиодеталей) |
 (фото с Форума радиодеталей) |
(фото с форума Портативное
ретрорадио)

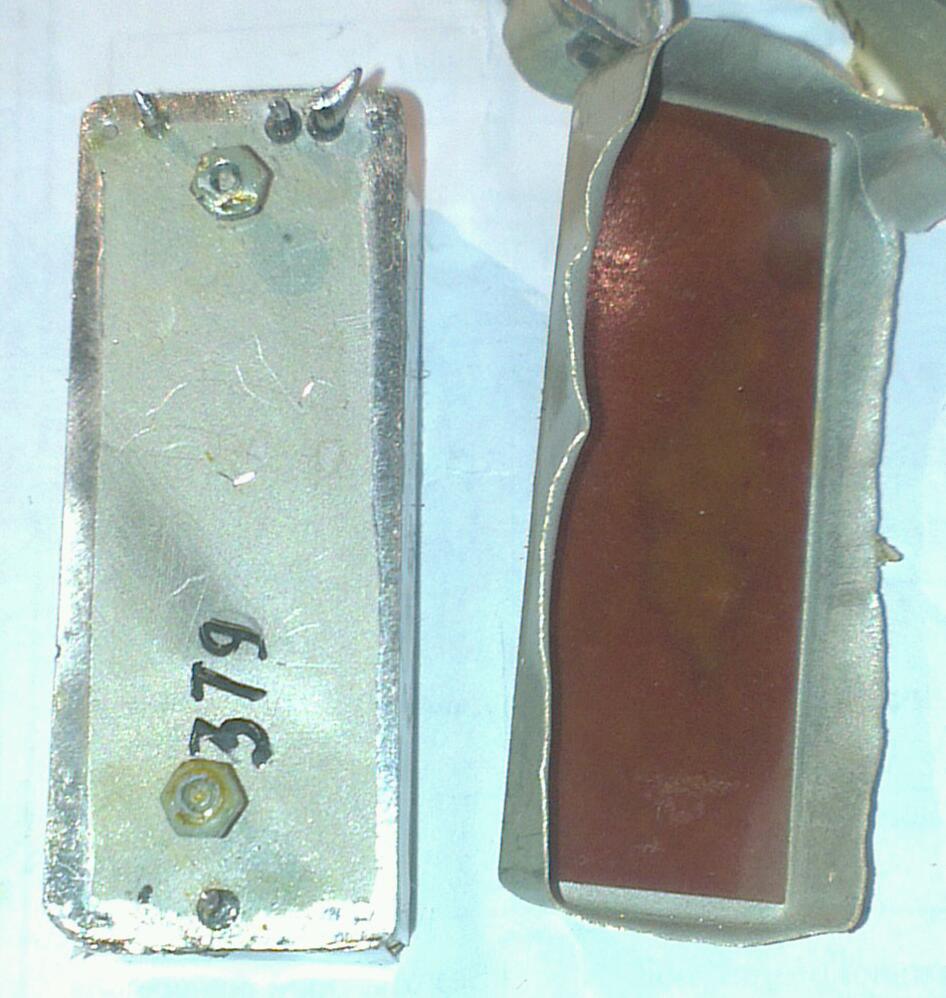

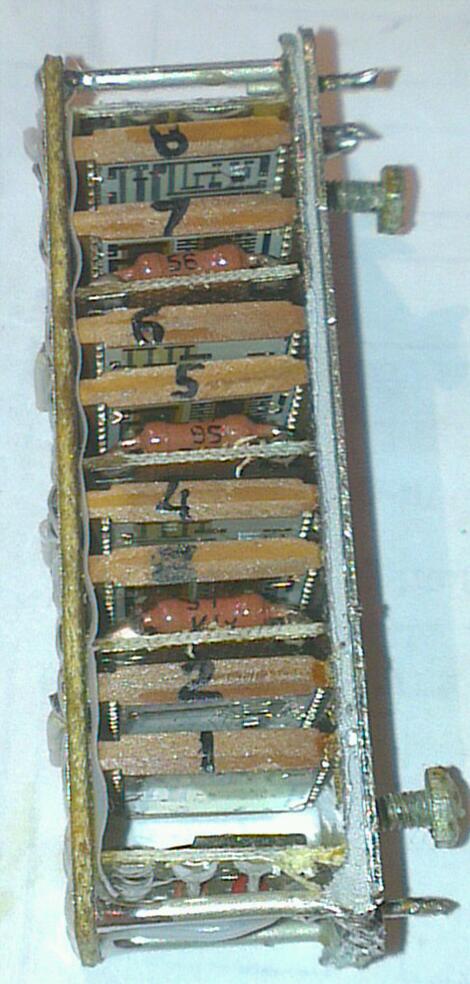

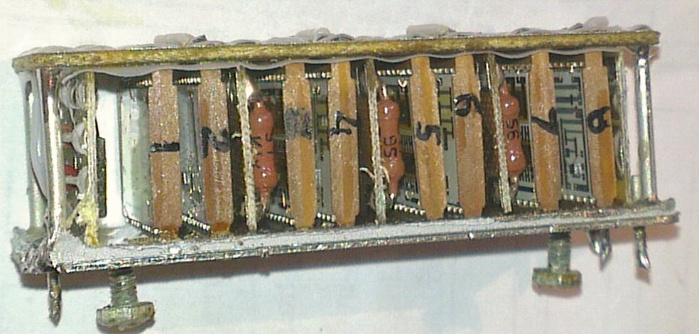

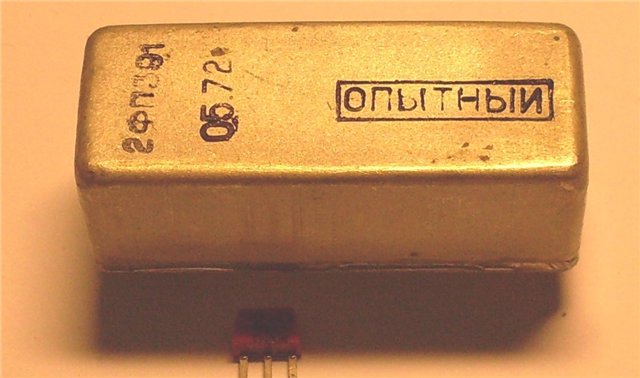

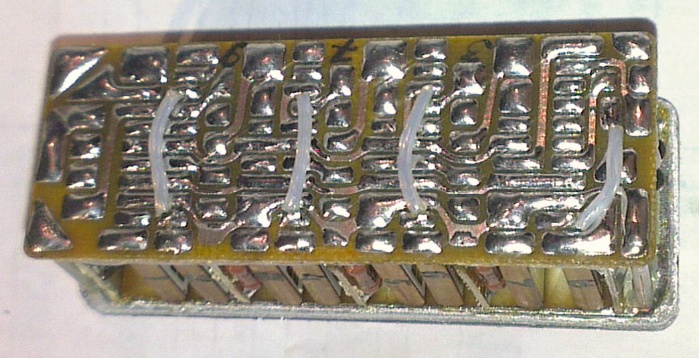

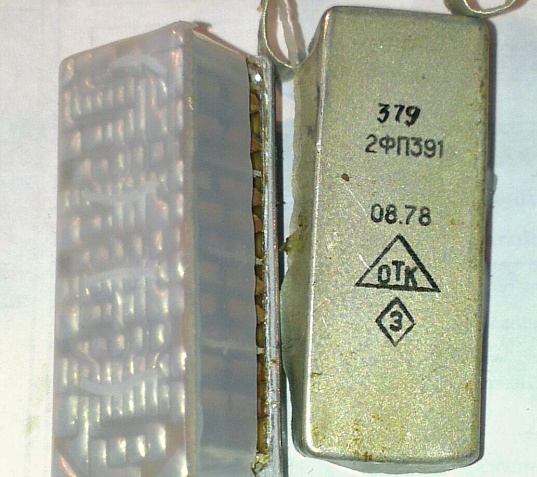

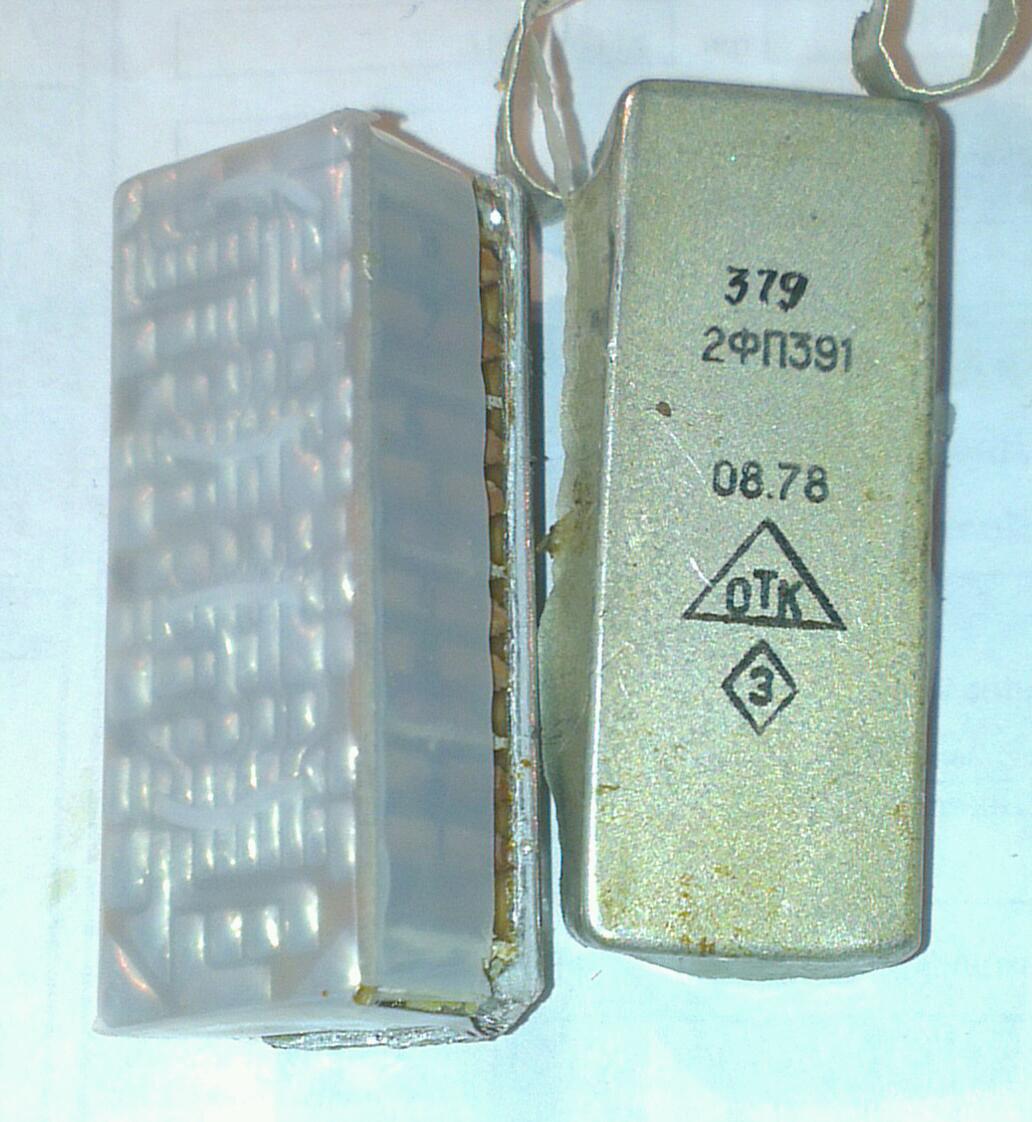

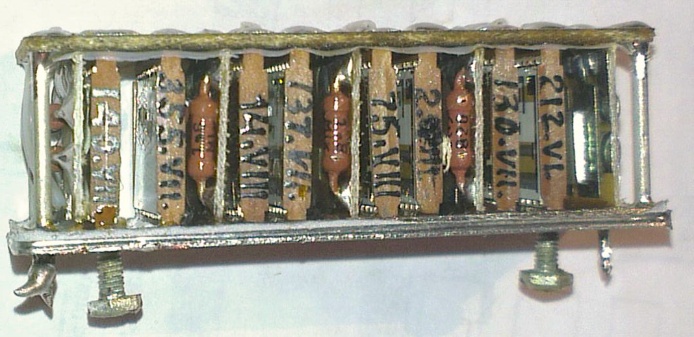

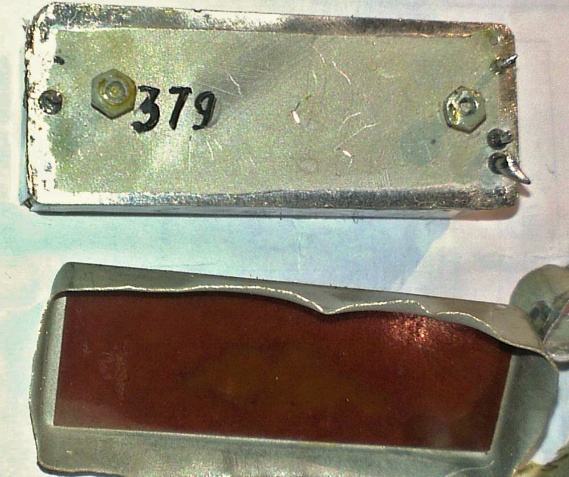

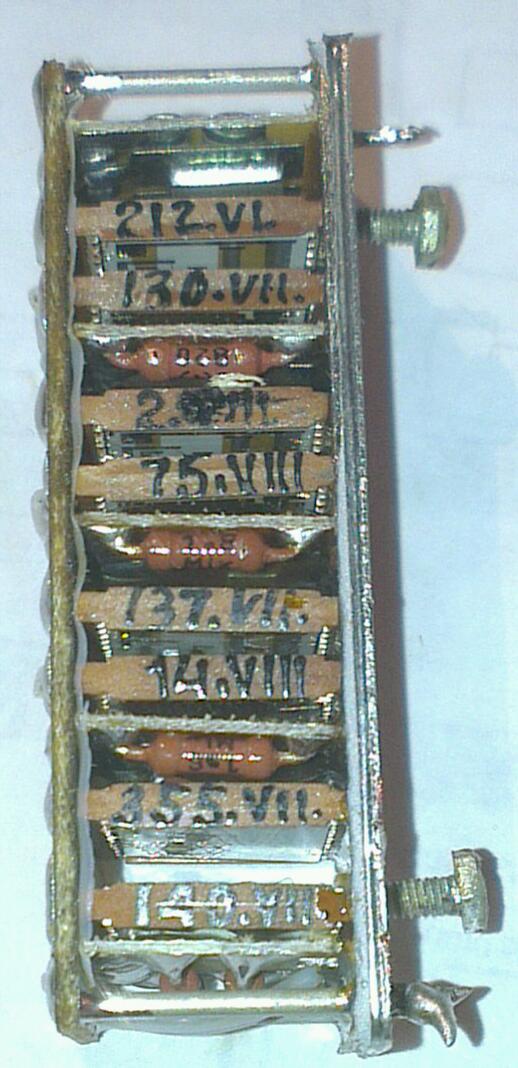

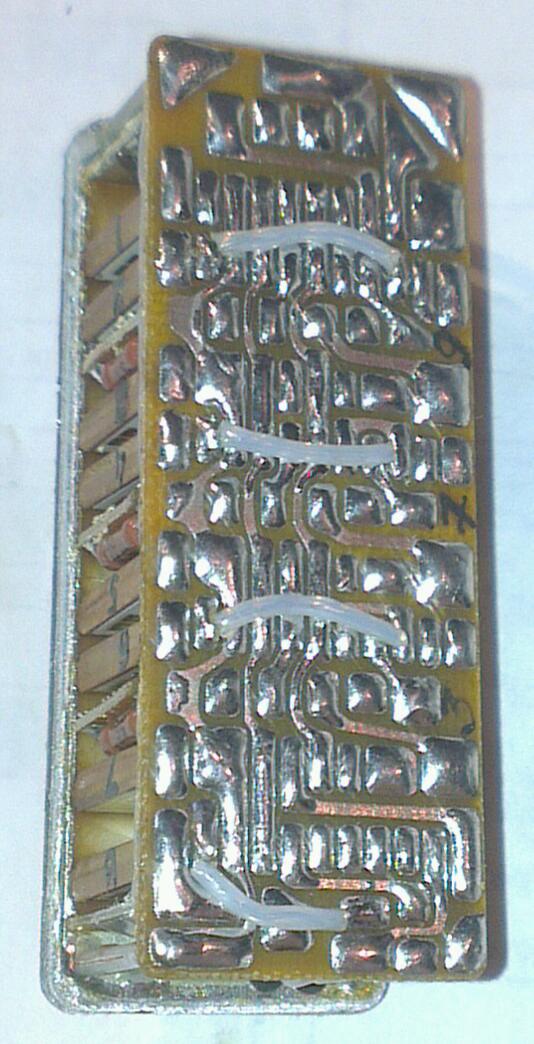

2ФП391 - полосовой фильтр речевого диапазона (0,2...3 кГц). На этой микросхеме, совместно с 2ГС391, был собран блок маскировки речи в радиостанции Р-392 ("В радиостанции предусмотрена маскировка передаваемых сообщений путем простой инверсии речи"):
(фото с сайта MySpace's)
(фото с сайта MySpace's)
(фото с сайта MySpace's)
(фото с сайта MySpace's)
(фото с сайта MySpace's)
