ТТЛ быстродействующие (10 нс) логические гибридные схемы,
выполненные по толстопленочной технологии.
Предназначены для цифровых вычислительных машин и устройств дискретной автоматики.
Хотя про неё пишут - "Для построения <ЭВМ> 5Э53 была разработана
специальная серия интегральных микросхем на основе ненасыщенных элементов
с пониженным напряжением питания, повышенным быстродействием
и внутренним резервированием (серия 243, Конус), ... (Ю. Е. Чичерин (ГК),
В. В. Овчинников, Б. В. Шевкопляс, В. Л. Дшхунян и др.)". Но должен сказать,
я пока испытываю сомнения насчёт этой версии...
Производитель - "Экситон" (г.Павловский Посад)
| 2ЖЛ431 | 2ЛБ434 | 2УП431 | 2ЯП431 | 243ЛА4 | |
| 2УП432 | |||||

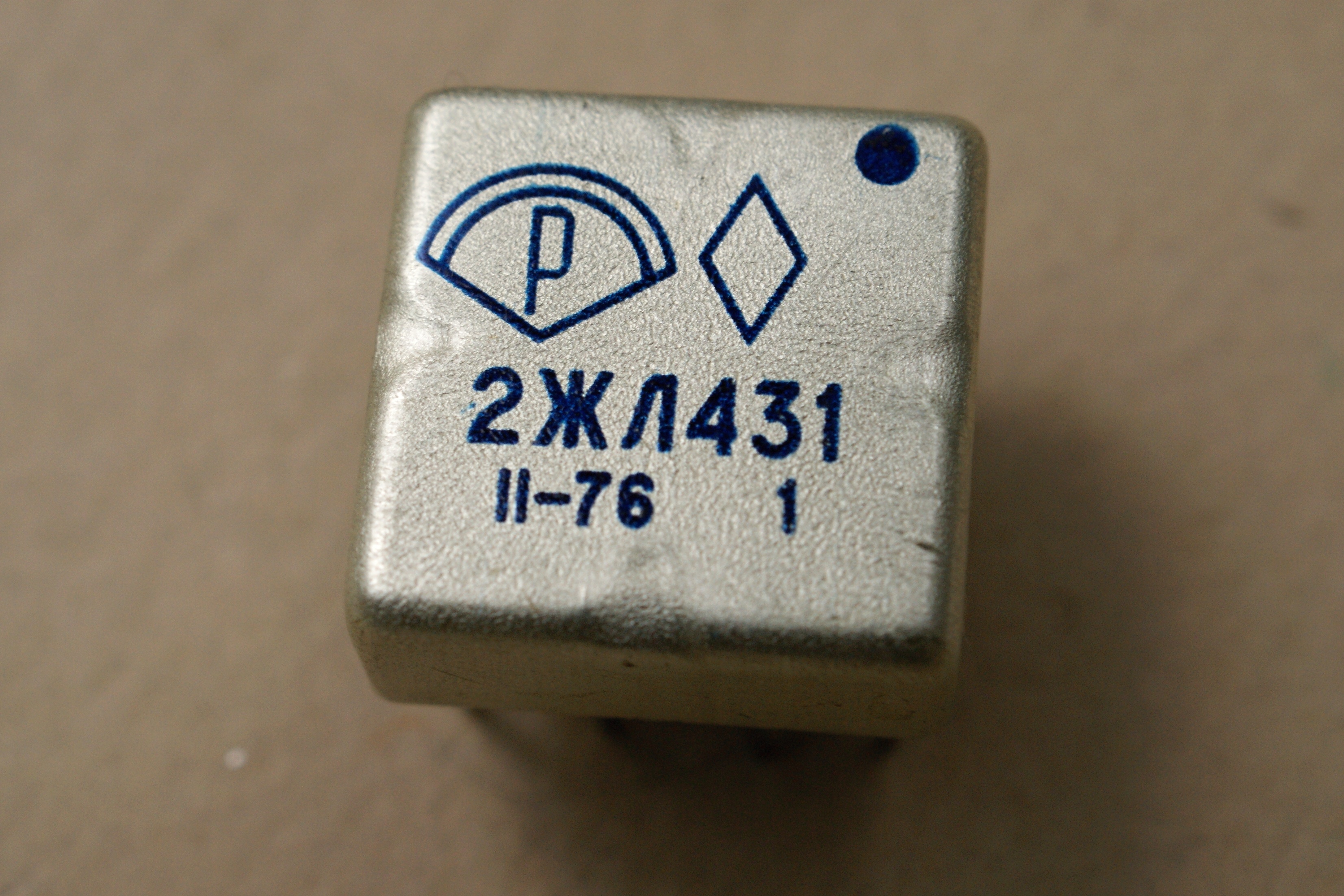

Мажоритарный элемент и трёхвходовый расширитель по "ИЛИ". Всё на диодной логике + один выходной транзистор.
С этой микросхемой интересно. Её нет ни в одном справочнике, кроме отраслевого каталога (вот данные оттуда). Похоже, что выпускали её крайне ограниченно.
 | Напряжения питания +6 и -3 В +2% |
|
Нагрузочная способность 4 |

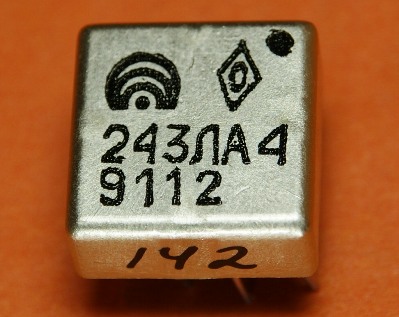

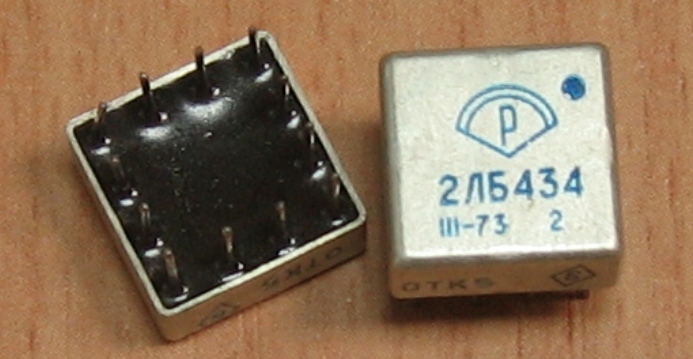

| Назначение - два логических элемента 2И-НЕ и двухвходовый расширитель по ИЛИ. |  |

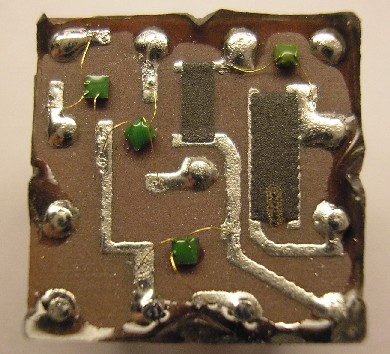

| Назначение - магистральный усилитель.

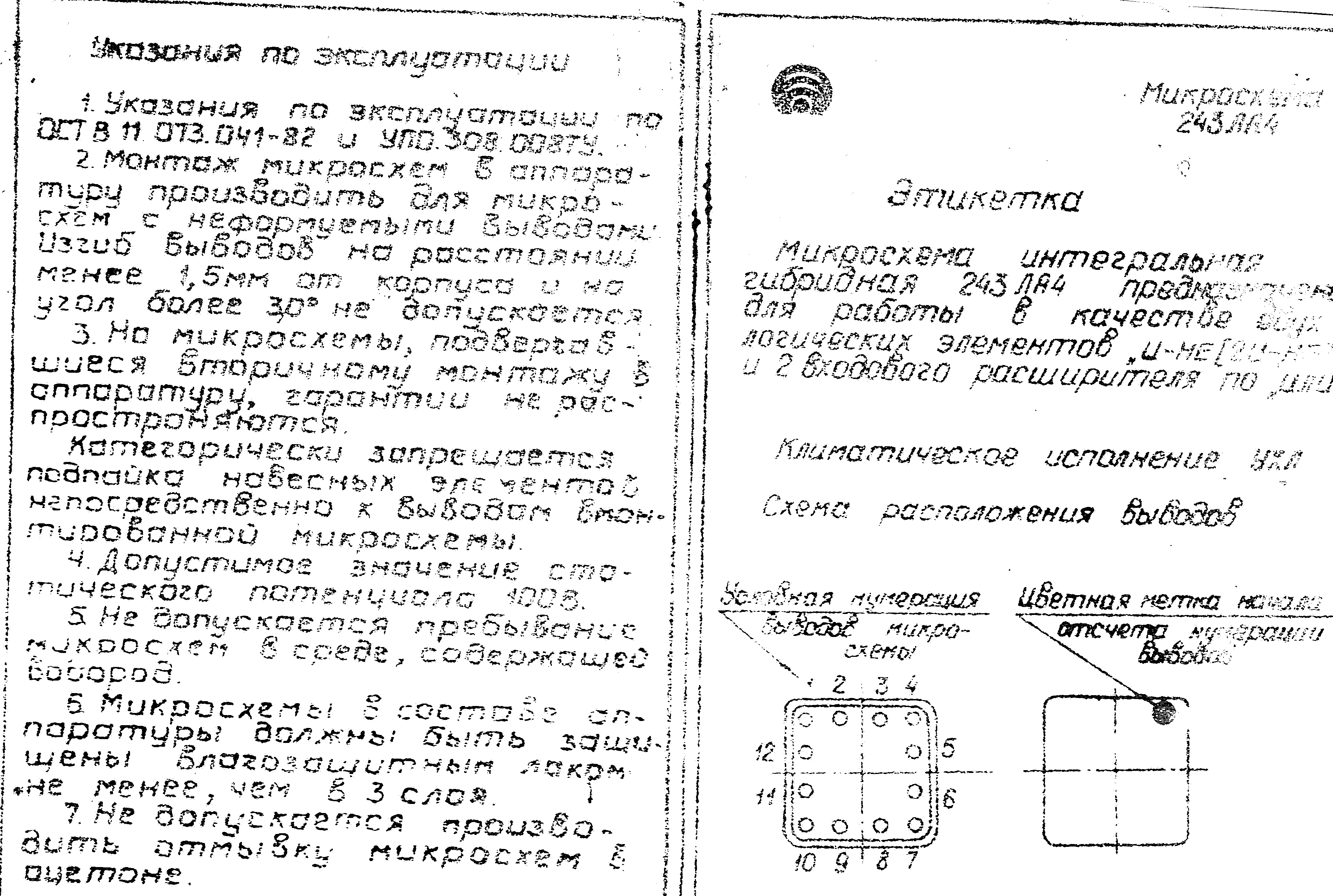

Справочный лист и данные из отраслевого справочника на него.
|
 (фото Александра aka shyrik) |

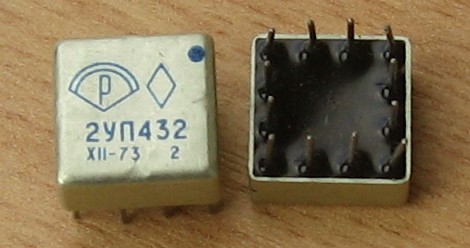

Назначение - два усилителя индикации. В справочниках встречается довольно редко... Данные из отраслевого справочника на него.
| Напряжение питания 3 В +2% |
| Выходное напряжение низкого уровня < 1,4 В |
| Мощность потребления < 10 мВт |
| Входной ток высокого уровня < 0,12 мА |
| Коэффициент разветвления 1 |

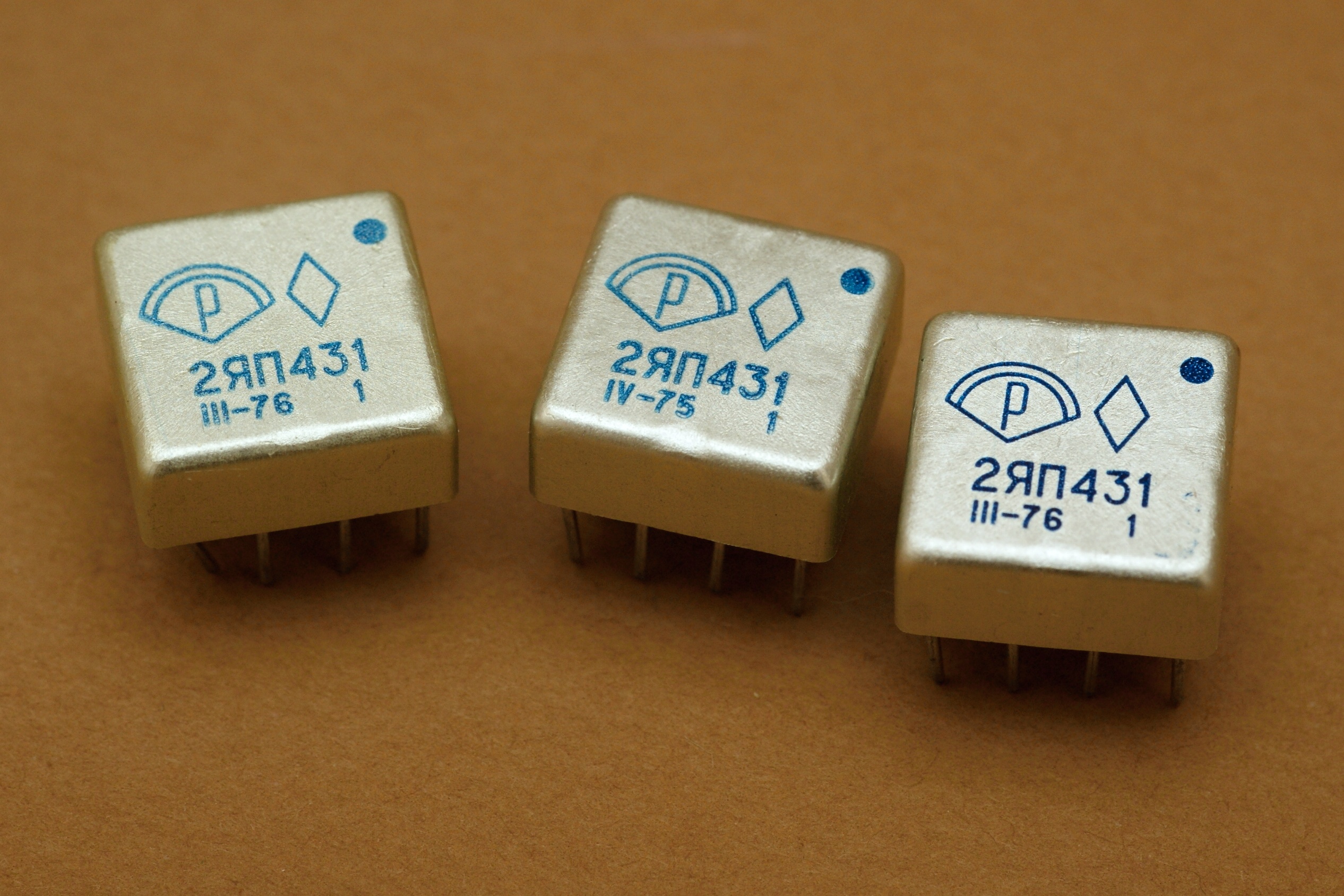

Любопытная схема, два элемента памяти. Фактически, каждая ячейка состоит из четырех транзисторов с парой базовых резисторов и представляет собой простейший RS-триггер. Данные из отраслевого справочника на них.
Источники:
1. Справочник по полупроводниковым диодам, транзисторам и интегральным схемам. Под общ. ред. Н. Н. Горюнова. Изд. 3-е, переработ. и доп. М., "Энергия", 1972.
2. Пляц О.М. Справочник по электровакуумным, полупроводниковым
приборам и интегральным схемам. - Минск: Вышэйшая школа, 1976
3. Микросхемы интегральные гибридные цифровые. Группа 6323. Справочник. Том II. РМ 11 070.014.2.
ВНИИ "Электронстандарт", 1976.
4. Справочник по полупроводниковым диодам, транзисторам и
интегральным схемам. Под общ. ред. Н. Н. Горюнова. Изд. 4-е, перераб. и доп. М., "Энергия", 1977.
5. Справочник по интегральным микросхемам. Под общ. ред. Б.В.Тарабрина. М., "Энергия", 1977.
6. Лавриненко В.Ю. Справочник по полупроводниковым приборам. 9-е изд., перераб. К.: Технiка, 1980.
7. Справочник по интегральным микросхемам/ Б.В. Тарабрин, С.В. Якубовский, Н.А. Барканов и др.;
Под ред. Б.В. Тарабрина. - 2-е изд., перераб. и доп. - М.: Энергия, 1981.
8. Лавриненко В.Ю. Справочник по полупроводниковым приборам. 10-е изд., перераб. и доп. - К.: Технiка, 1984.
9. Нефедов А.В. Интегральные микросхемы и их зарубежные аналоги: Справочник. Т. 3 - М.: КУбК-а, 1997.
