"старая" 247ая серия
Эти микросхемы - старое обозначение 447ой серии,
применявшееся как минимум до 1975 года. Разработчиком её был
Ленинградский НИТИ (ныне "АО
"Авангард"),
а выпускал Минский радиозавод им. 50-летия
Компартии Белоруссии (позднее ПО "Горизонт").

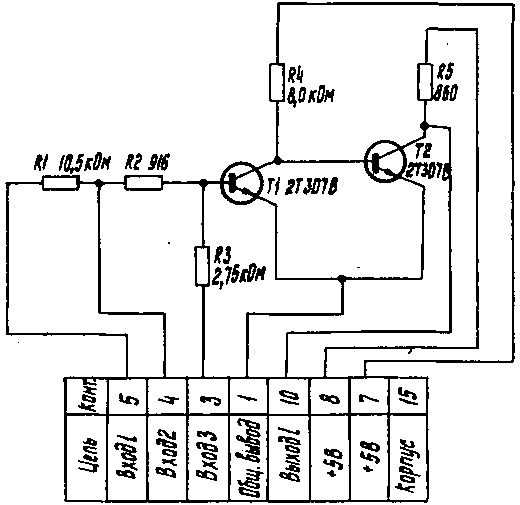

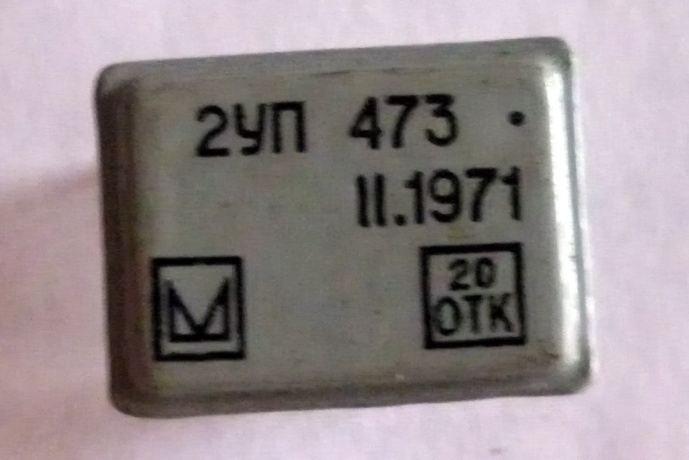

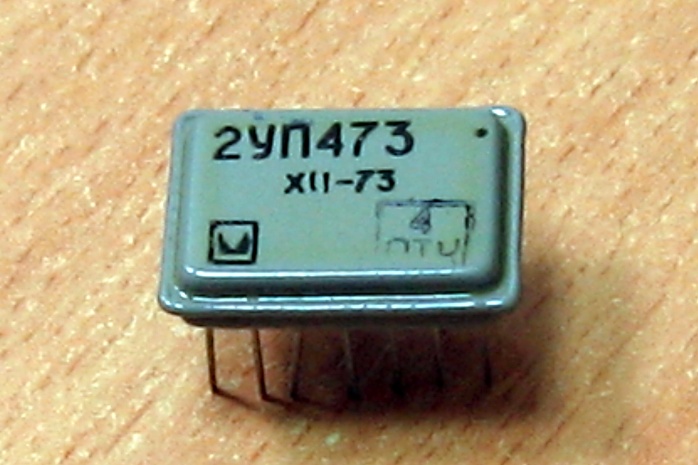

2УП473 = 447УМ1;
2ТК471 = 447ТВ1.
![полный размер](http://s59.radikal.ru/i166/0904/42/8feaf67c3569.jpg)
(фото с форумов Балансера - Ретроэлектроника) |
![](images/2up473.jpg)

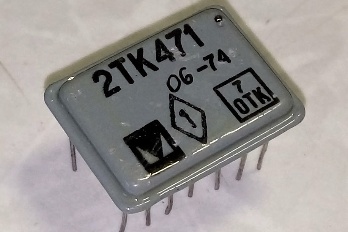

![2ТК471](images/2tk471_1.jpg)
(фото Александра Назаренко)
|
![](_themes/expeditn/exphorsa.gif)

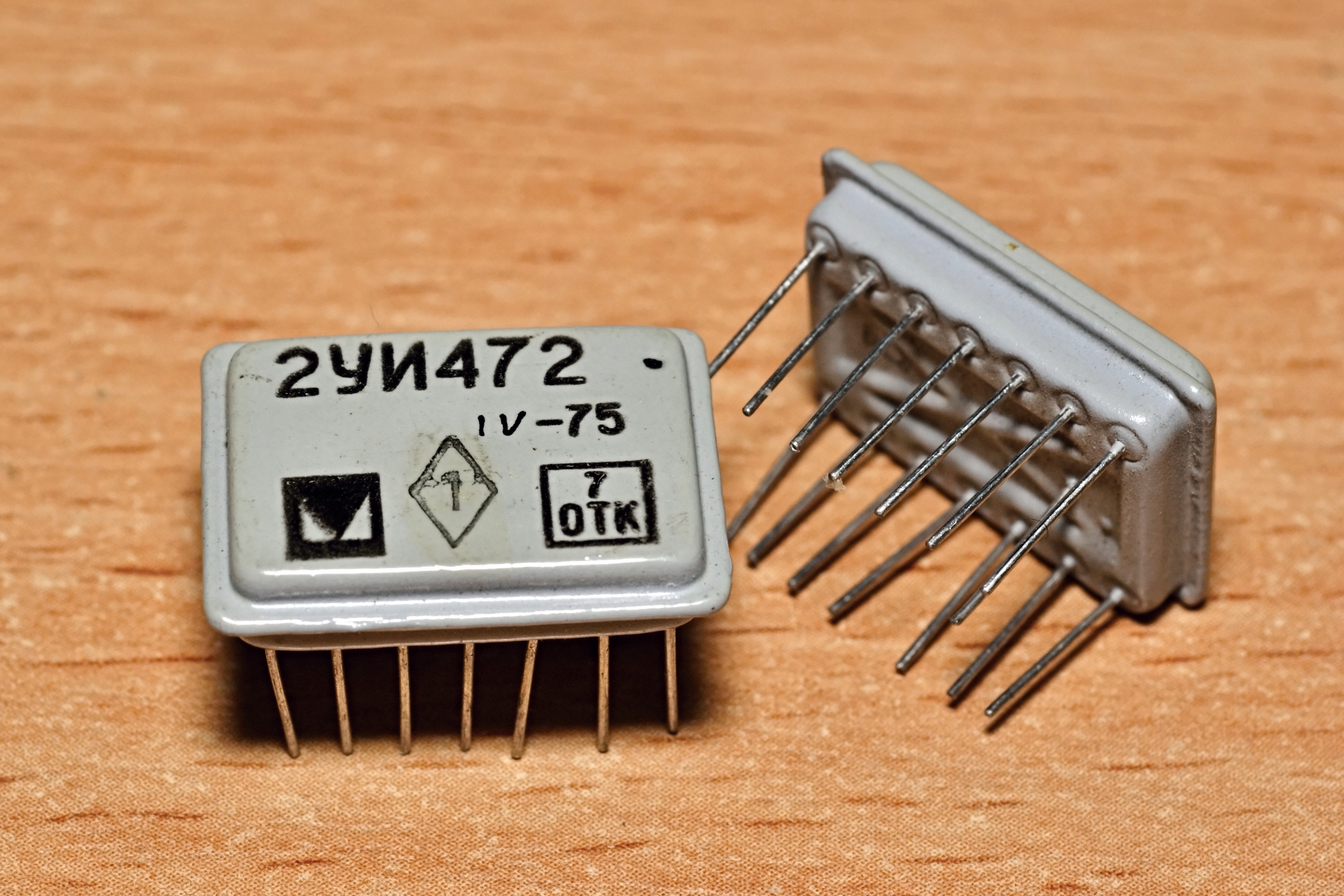

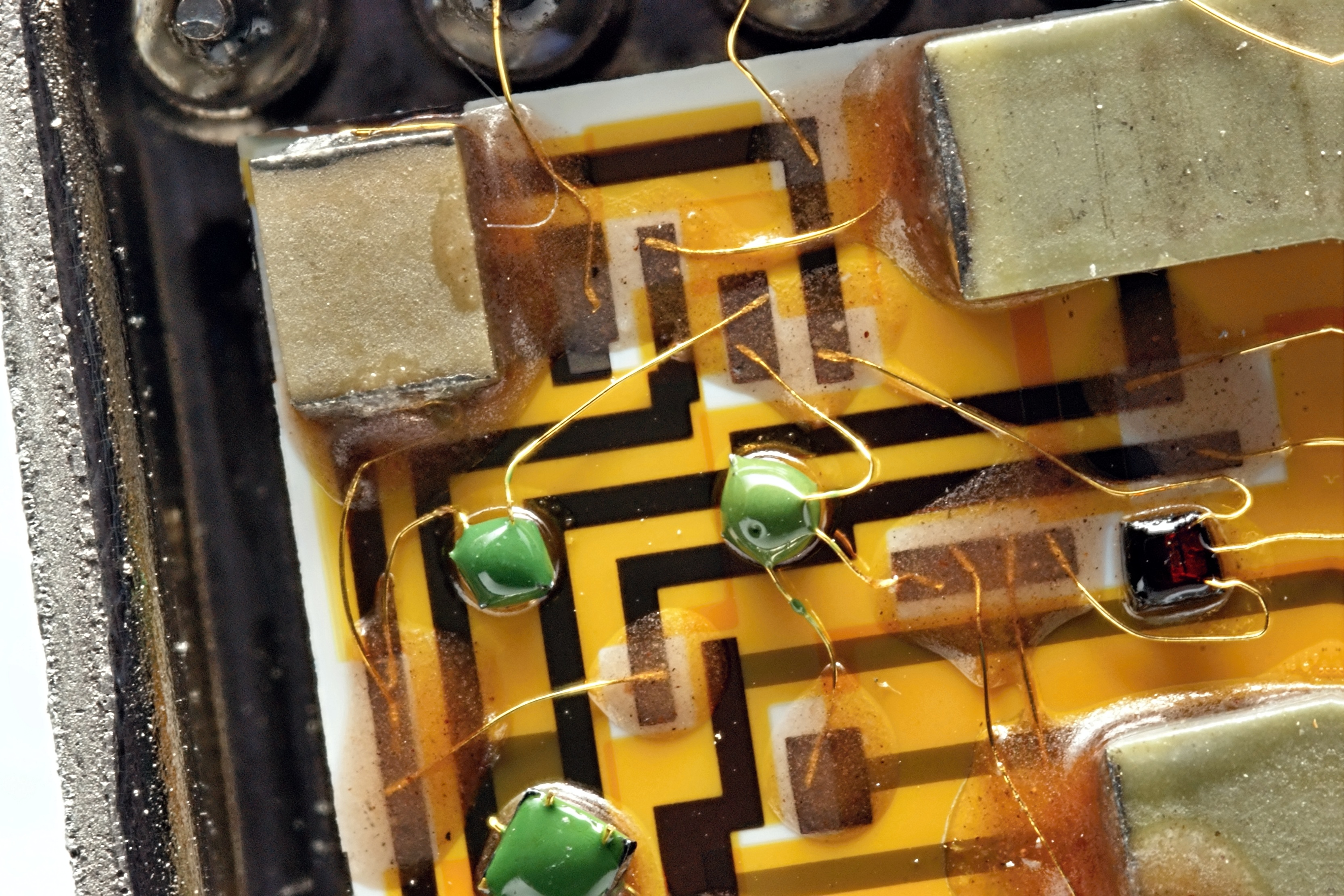

2УИ472
![](images2/2ui472_1small.jpg)

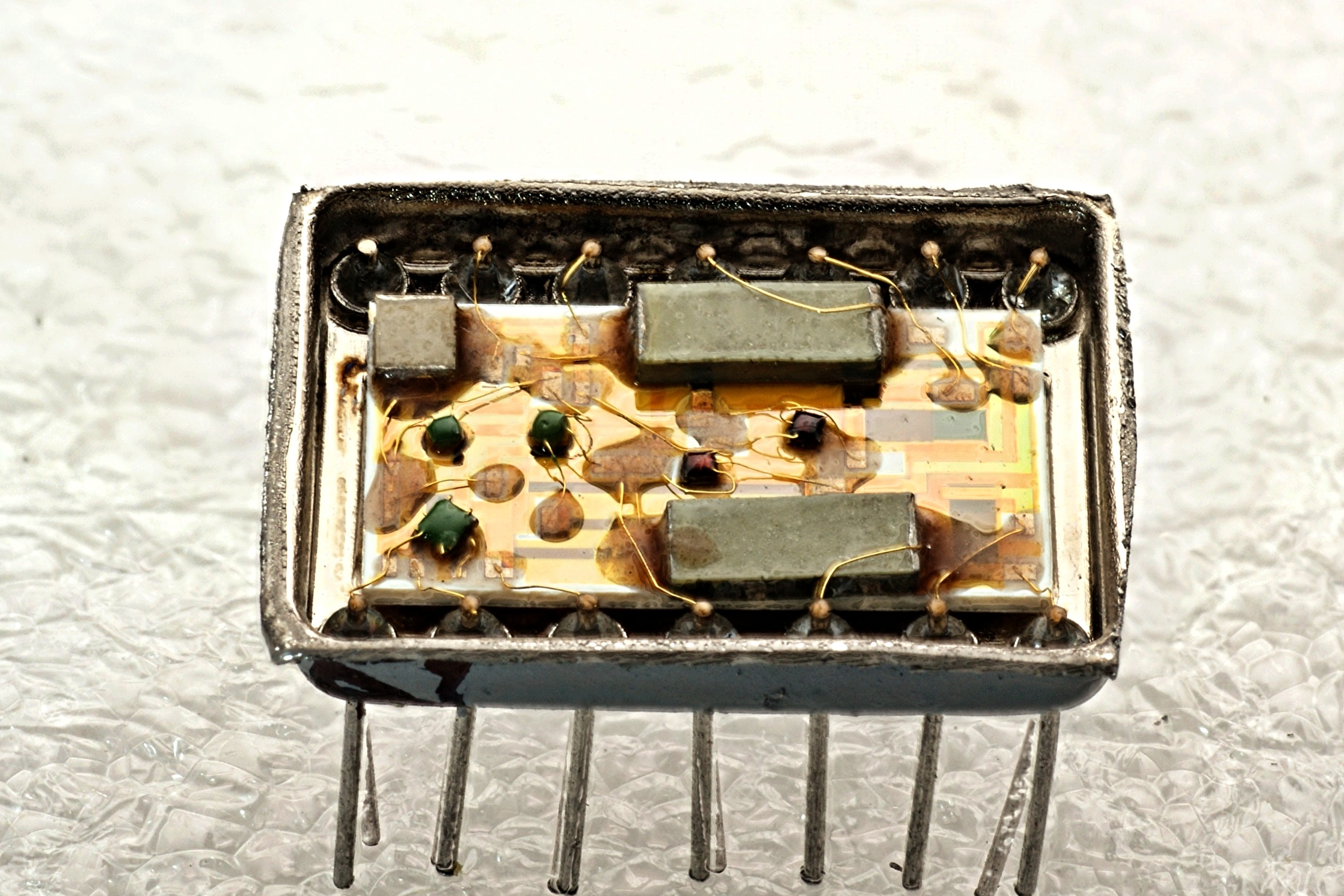

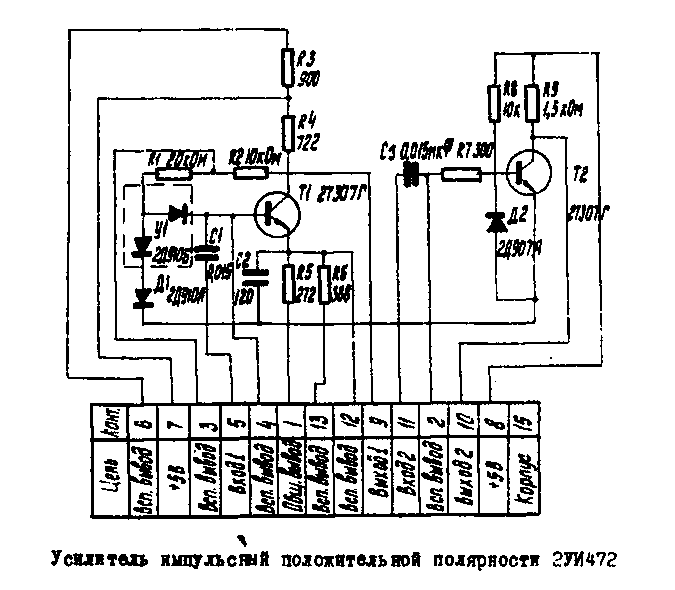

2УИ472 - импульсный усилитель положительной полярности, предназначен для
усиления импульсов длительностью 0,1-2,0 мкс с амплитудой до 1,0 В при
Uп = 5,0В.
Микросхемы содержат инвертор, предназначенный для согласования усилителей со входом логических микросхем.
![](images2/2ui472_2.gif)
![](images2/2ui472_3small.jpg)
![](images2/2ui472_4small.jpg)
![](_themes/expeditn/exphorsa.gif)

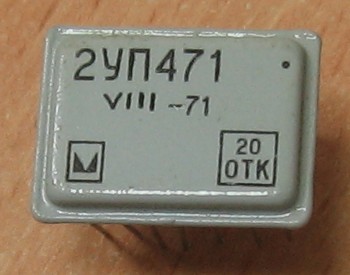

2УП471
![](images2/2up471_2small.jpg)

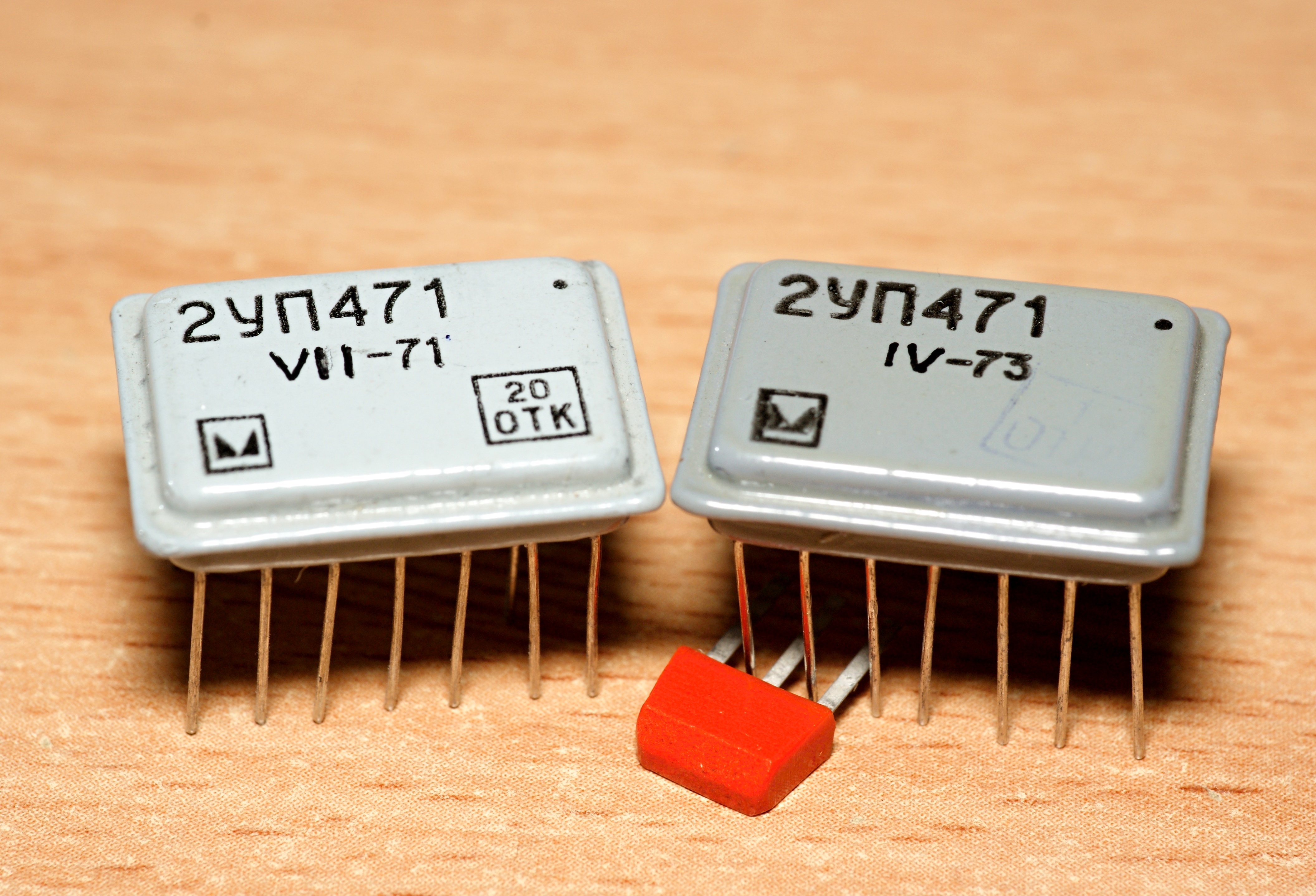

2УП471 - выходной согласующий усилитель, предназначенный для
согласования интегральных микросхем с 75-омным
кабелем; полярность входных импульсов - положительная.
В дальнейшем она стала
называться 447УП1.
Электрические параметры
![](_themes/expeditn/expbul1a.gif) | Входной вытекающий ток - не более 2 мА |
![](_themes/expeditn/expbul1a.gif) | Входная емкость - не более 10 пФ |
![](_themes/expeditn/expbul1a.gif) | Помехоустойчивость - не менее 0,6 В |
![](_themes/expeditn/expbul1a.gif) | Выходное сопротивление - не более 30 Ом |
![](_themes/expeditn/expbul1a.gif) | Длительность фронта выходных импульсов - не более 70 нс |
![](_themes/expeditn/expbul1a.gif) | Длительность спада выходных импульсов - не более 80 нс |
![](_themes/expeditn/expbul1a.gif) | Задержка включения (без учета фронтов) - не более 100 нс |
![](_themes/expeditn/expbul1a.gif) | Задержка выключения - не более 250 нс |
![](_themes/expeditn/expbul1a.gif) | Амплитуда ложного сигнала - не более 0,5 В |
Предельные значения допустимых электрических режимов
![](_themes/expeditn/expbul1a.gif) | Максимальная частота переключения - 1 МГц |
![](_themes/expeditn/expbul1a.gif) | Минимальная длительность входных импульсов - 500 нс |
![](_themes/expeditn/expbul1a.gif) | Максимальная длительность фронта входных импульсов - 200 нс |
![](_themes/expeditn/expbul1a.gif) | Минимальная длительность входных импульсов в режиме пачек - 0,3 мкс |
![](_themes/expeditn/expbul1a.gif) | Максимальная частота импульсов в пачке - 500 кГц |
![](_themes/expeditn/expbul1a.gif) | Минимальное сопротивление нагрузки - 75 Ом |
![](_themes/expeditn/expbul1a.gif) | Скважность - не менее 2 |

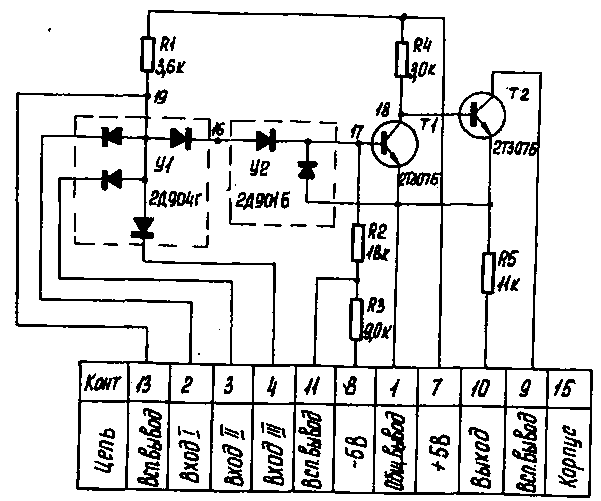

![](_themes/expeditn/exphorsa.gif)
2УП474
![2УП474](images2/2up474_1small.jpg)

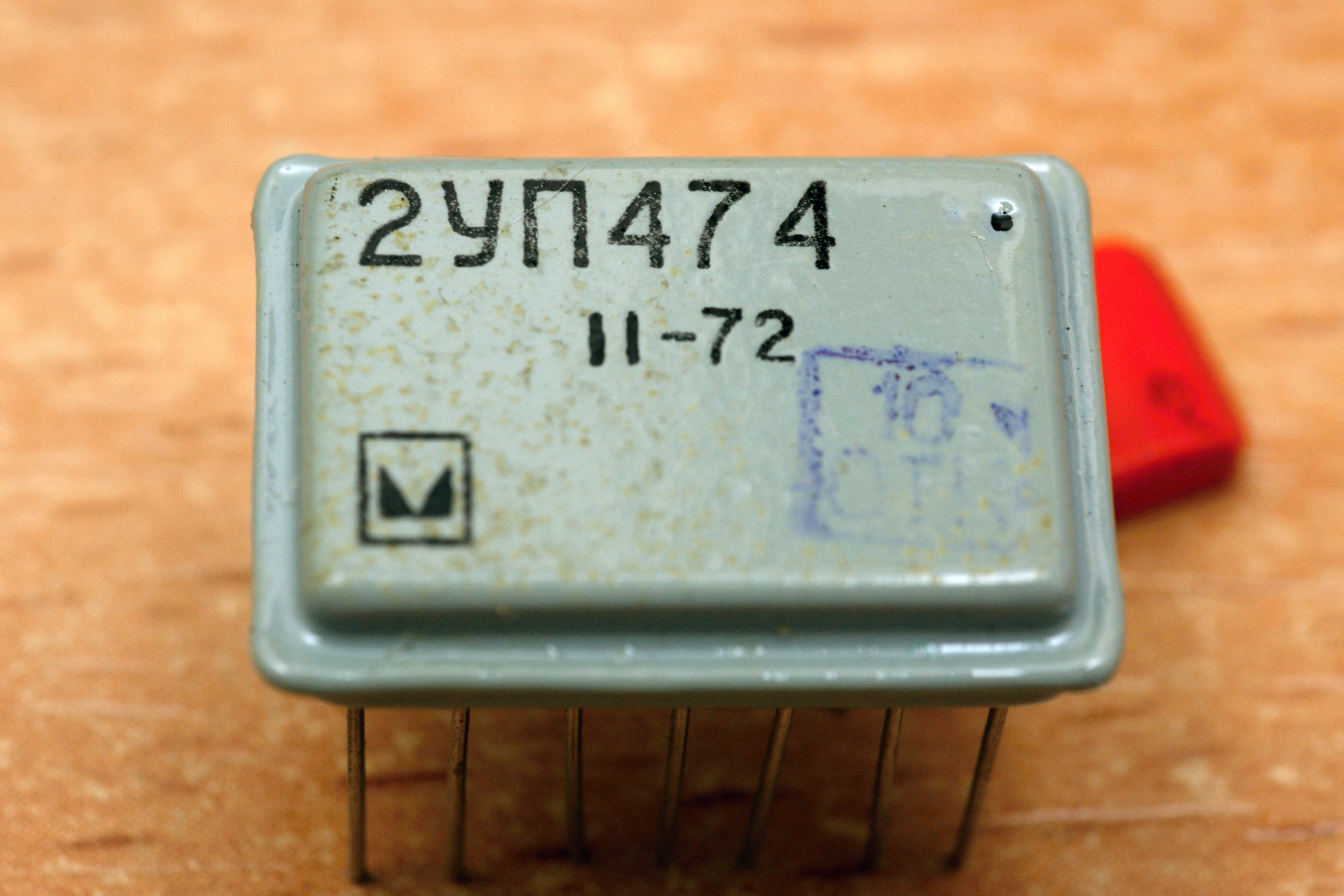

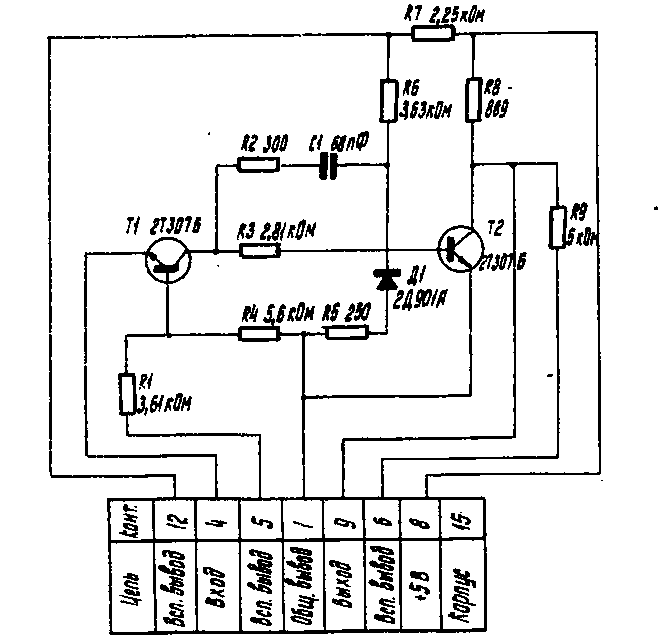

2УП472 - согласующий входной усилитель. Микросборка предназначена
для преобразования уровней напряжения отрицательной полярности 0...-10 В в уровни
напряжения положительной полярности 0...+5 В,
обеспечивающая согласование
функциональных узлов типа "Элемент-2" с интегральными микросхемами.
Электрические параметры
![](_themes/expeditn/expbul1a.gif) | Входное сопротивление - не менее 2кОм |
![](_themes/expeditn/expbul1a.gif) | Входная емкость - не более 50 пФ |
![](_themes/expeditn/expbul1a.gif) | Помехоустойчивость, гарантируемая без сигнала - не менее 1 |
![](_themes/expeditn/expbul1a.gif) | Выходное напряжение низкого уровня - 0...0,4 В |
![](_themes/expeditn/expbul1a.gif) | Максимальная длительность фронта выходных импульсов - не более 200 нс |
![](_themes/expeditn/expbul1a.gif) | Длительность спада выходных импульсов - не более 50 нс |
![](_themes/expeditn/expbul1a.gif) | Задержка включения (без учета фронтов) - не более 50 нс |
Предельные значения допустимых электрических режимов
![](_themes/expeditn/expbul1a.gif) | Максимальная частота следования входных импульсов - 1 МГц |
![](_themes/expeditn/expbul1a.gif) | Минимальная длительность входных импульсов - 200 нс |
![](_themes/expeditn/expbul1a.gif) | Минимальное сопротивление нагрузки - 2 кОм |
![](_themes/expeditn/expbul1a.gif) | Максимальная емкость нагрузки - 100 пФ |
![](_themes/expeditn/expbul1a.gif) | Максимальный выходной втекающий ток - 5,2 мА |
![2УП474](images2/2up474_2.gif)
![](_themes/expeditn/exphorsa.gif)
2УЭ471
![2УЭ471](images2/2ue471_1small.jpg)
(фото с форума Портативное
ретрорадио)

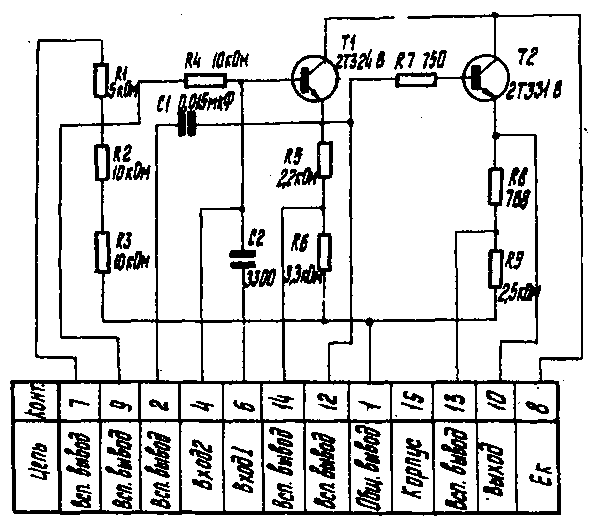

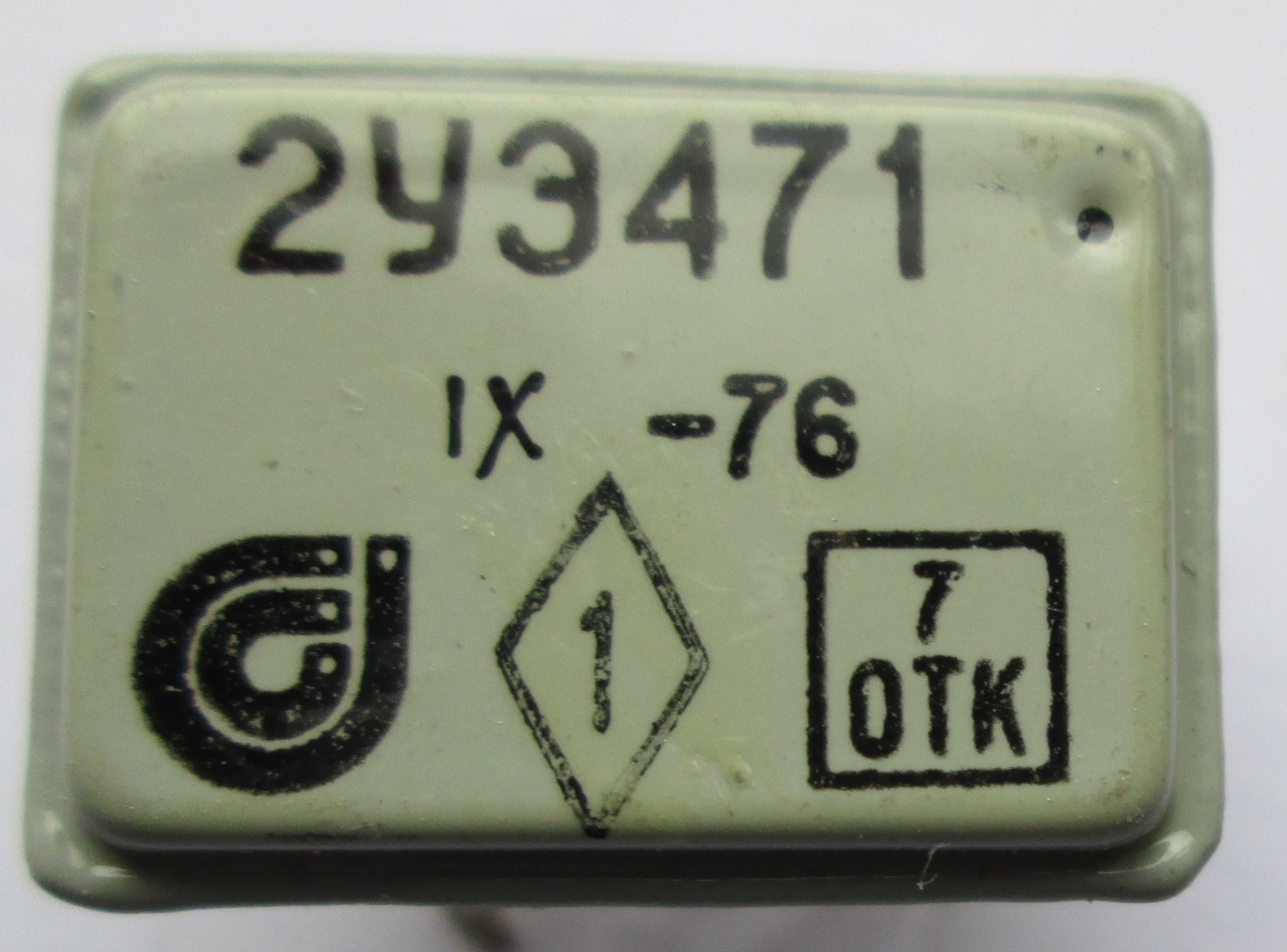

2УЭ471 - эмиттерный повторитель, предназначенный для
передачи эффективных синусоидальных напряжений
с частотой до 6МГц и биполярных импульсов длительностью 0,1-2,0 мкс
при согласовании высокоомного генератора с низкоомной нагрузкой 1 кОм (2 кОм).
При передаче напряжения с частотой менее 50 кГц или
импульсов длительностью
более 2 мкс необходимо подключение дополнительных конденсаторов.
В дальнейшем была переименована в 447УЕ1.
Электрические параметры, при Uп = +5В (в скобках - при Uп = +10 В)
![](_themes/expeditn/expbul1a.gif) | Комплексное входное сопротивление на частоте 2 МГц
с замкнутой цепью обратной связи -
не менее 14 кОм (20 кОм)
без обратной связи - не менее 7 кОм
(10 кОм) |
![](_themes/expeditn/expbul1a.gif) | Входное сопротивление на частоте 50 кГц, не
менее 20кОм (30 кОм) |
![](_themes/expeditn/expbul1a.gif) | Входная емкость - не более 4 пФ |
![](_themes/expeditn/expbul1a.gif) | Коэффициент передачи - не менее 0,8 |
![](_themes/expeditn/expbul1a.gif) | Выходное сопротивление - не более 100 Ом |
![](_themes/expeditn/expbul1a.gif) | Коэффициент нелинейности амплитудной характеристики - не более 10% |
![](_themes/expeditn/expbul1a.gif) | Нестабильность коэффициента передачи - (не более 5%) |
![](_themes/expeditn/expbul1a.gif) | Полоса пропускания при Uвх < 0,2 В, Сн < 30 пФ - не менее 20 МГц |
![](_themes/expeditn/expbul1a.gif) | Ток потребления - не более 8,5 мА (5,5 мА) |
Предельные значения допустимых электрических режимов, при Uп = +5В (в скобках - при Uп = +10 В)
![](_themes/expeditn/expbul1a.gif) | Максимальное эффективное входное напряжение на линейном участке амплитудной характеристики при Сн < 30 пФ
- 0,5 В (1 В) |
![](_themes/expeditn/expbul1a.gif) | Минимальное напряжение ограничивается внутренними шумами |
![](_themes/expeditn/expbul1a.gif) | Минимальная частота входного синусоидального напряжения (без подключения дополнительных конденсаторов)
- 50 кГц |
![](_themes/expeditn/expbul1a.gif) | Максимальная частота входного синусоидального напряжения при Сн < 30 пФ, Uвх = Uвх макс
- 6000 кГц (5000 кГц) |
![](_themes/expeditn/expbul1a.gif) | Максимальная амплитуда входных импульсов при Сн < 30 пФ - 0,7 В (1,4 В) |
![](_themes/expeditn/expbul1a.gif) | Максимальная длительность входных импульсов - 2,0 мкс |
![](_themes/expeditn/expbul1a.gif) | Минимальная длительность входных импульсов - 0,1 мкс |
![2УЭ471](images2/2ue471_2.gif)
![](_themes/expeditn/exphorsa.gif)
Источники:
1. Бескорпусные полупроводниковые приборы. М., "Энергия", 1973.
