447ая серия

Применялась в связной аппаратуре. Подробностей на эту серию у меня не много.

В первой половине 70-х годов выпускалась под номером 247.

Интересно, что она также выпускалась и с названиями 04ХХ00х, причем одновременно со стандартным - если верить справочникам, ибо фактических образцов пока не найдено. Пока мне не очень понятно, зачем было параллельно использовать две системы обозначений, МЭПа и Минрадиопрома. Возможно, выпуск был на заводах разной принадлежности, либо дело было в заказчиках, входивших в ту или иную юрисдикцию. А может и нечто иное...

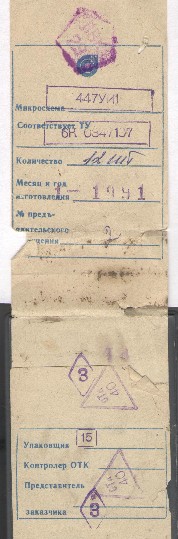

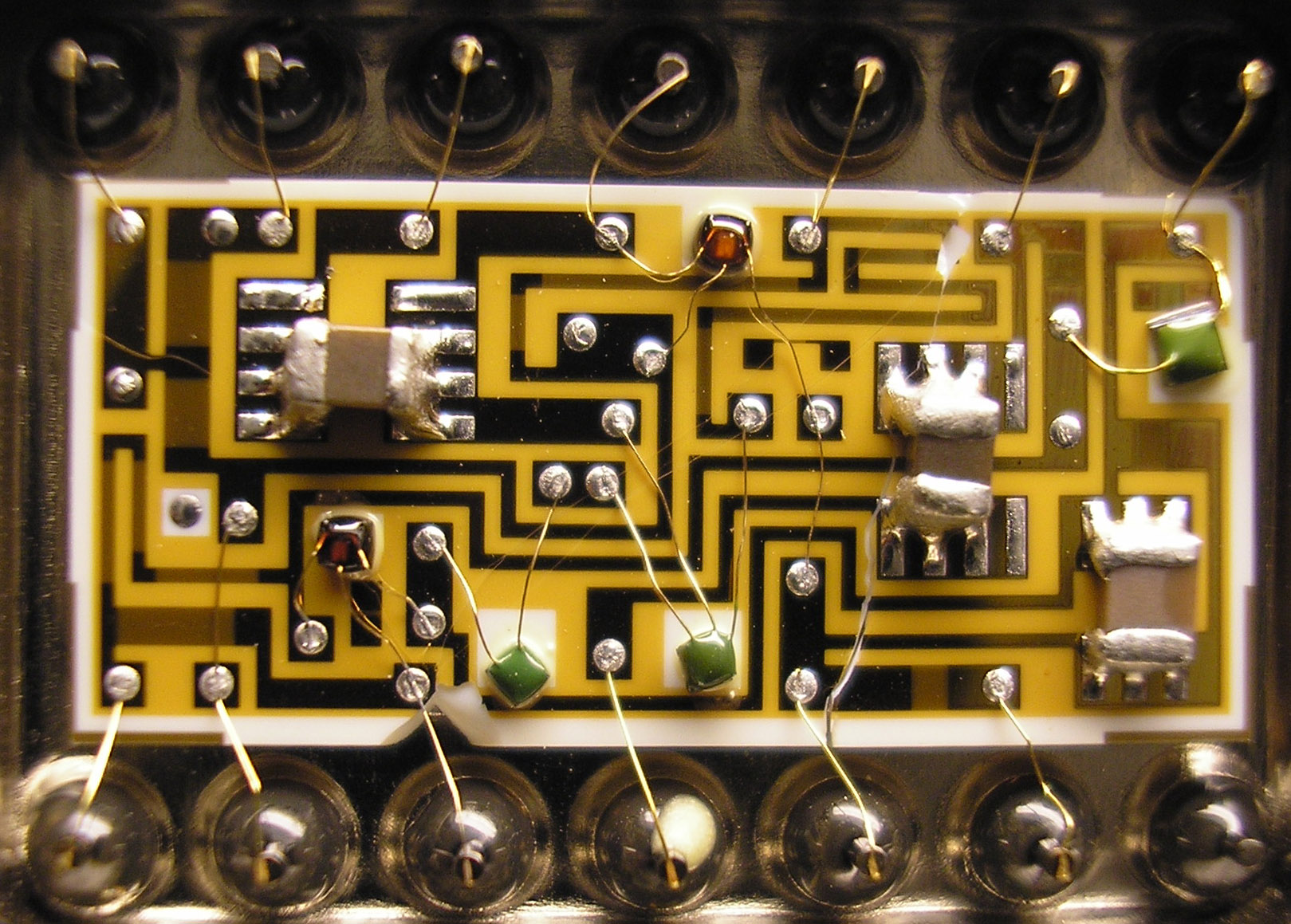

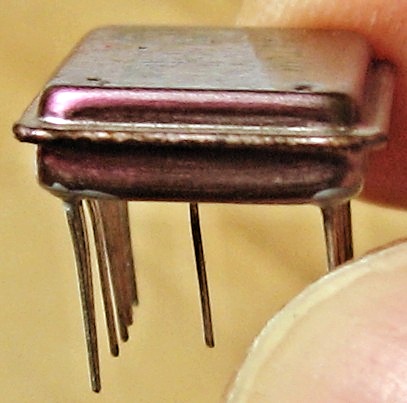

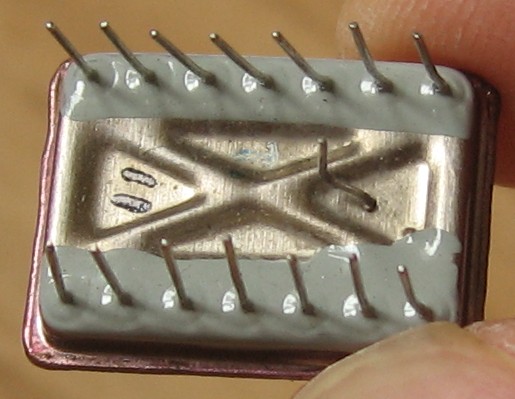

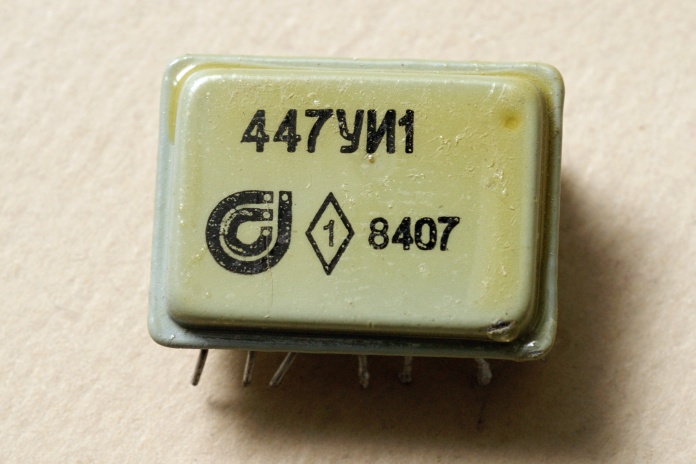

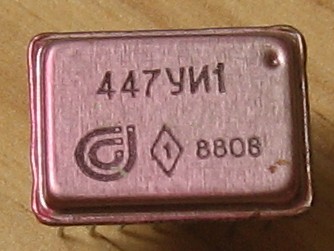

447УИ1

Назначение - импульсный усилитель.

Коэффициент усиления 2,7...3,5, сопротивление нагрузки 2,5кОм, ёмкость нагрузки 30пФ, амплитуда выходного импульса 4,5В

Также выпускалась под названием 04УИ001. Производитель - минское ПО "Горизонт".


(фото с форума "Портативного ретрорадио")


(по материалам Александра Перебаскина)

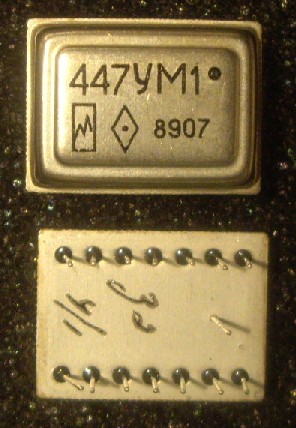

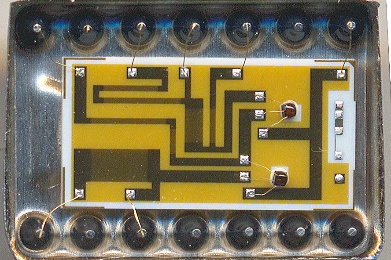

447УМ1

Микросборка усилителя индикации, амплитуда выходного сигнала 0,3-2,4В. Выпускалась также под названием 04УМ001.

Производители - минское ПО "Горизонт" и опытный завод Ереванского НИИ математических машин (ПО "Севан", Армения).


(фото Александра Назаренко)


(фото Валерия Грищенко)

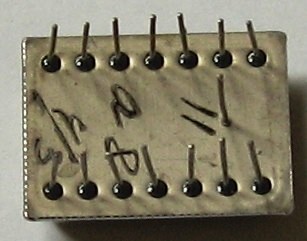

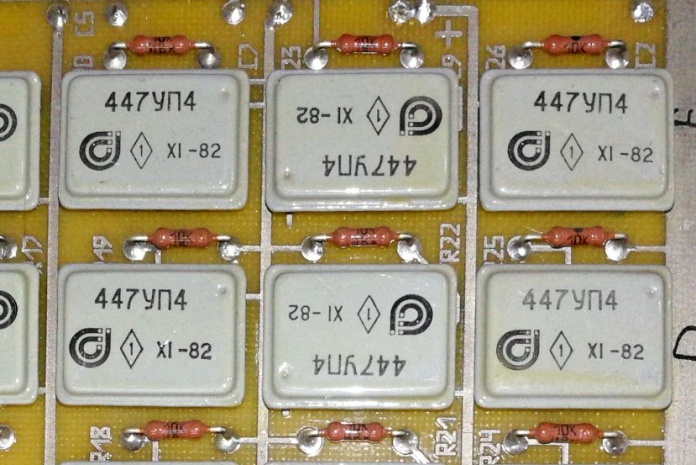

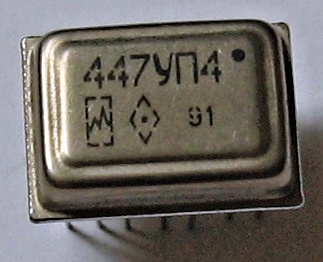

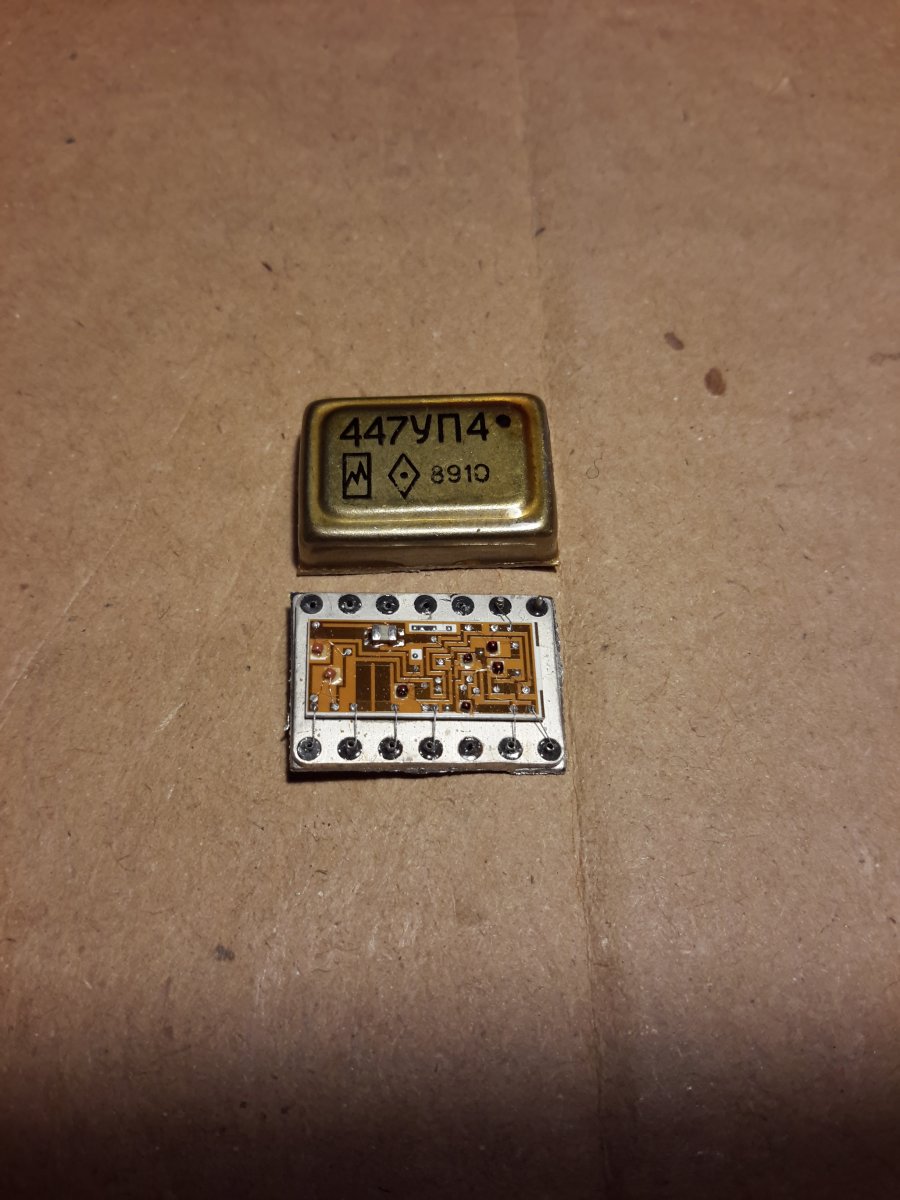

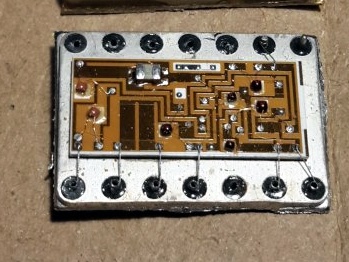

447УП4

Назначение - согласующий усилитель; она же - 04УП010. Принципиальная схема от неё.

Питание +5В, амплитуда выходного сигнала 0,35-3,8В, длительность входного импульса 150+15нс, длительность выходного импульса 170нс

Производитель - опытный завод Ереванского НИИ математических машин (ПО "Севан", Армения).


(фото с форума "Портативного ретрорадио")

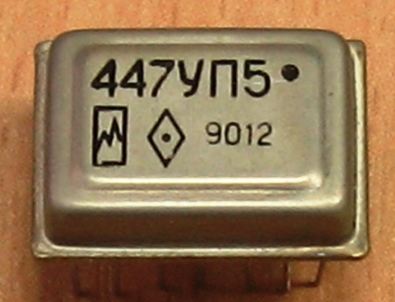

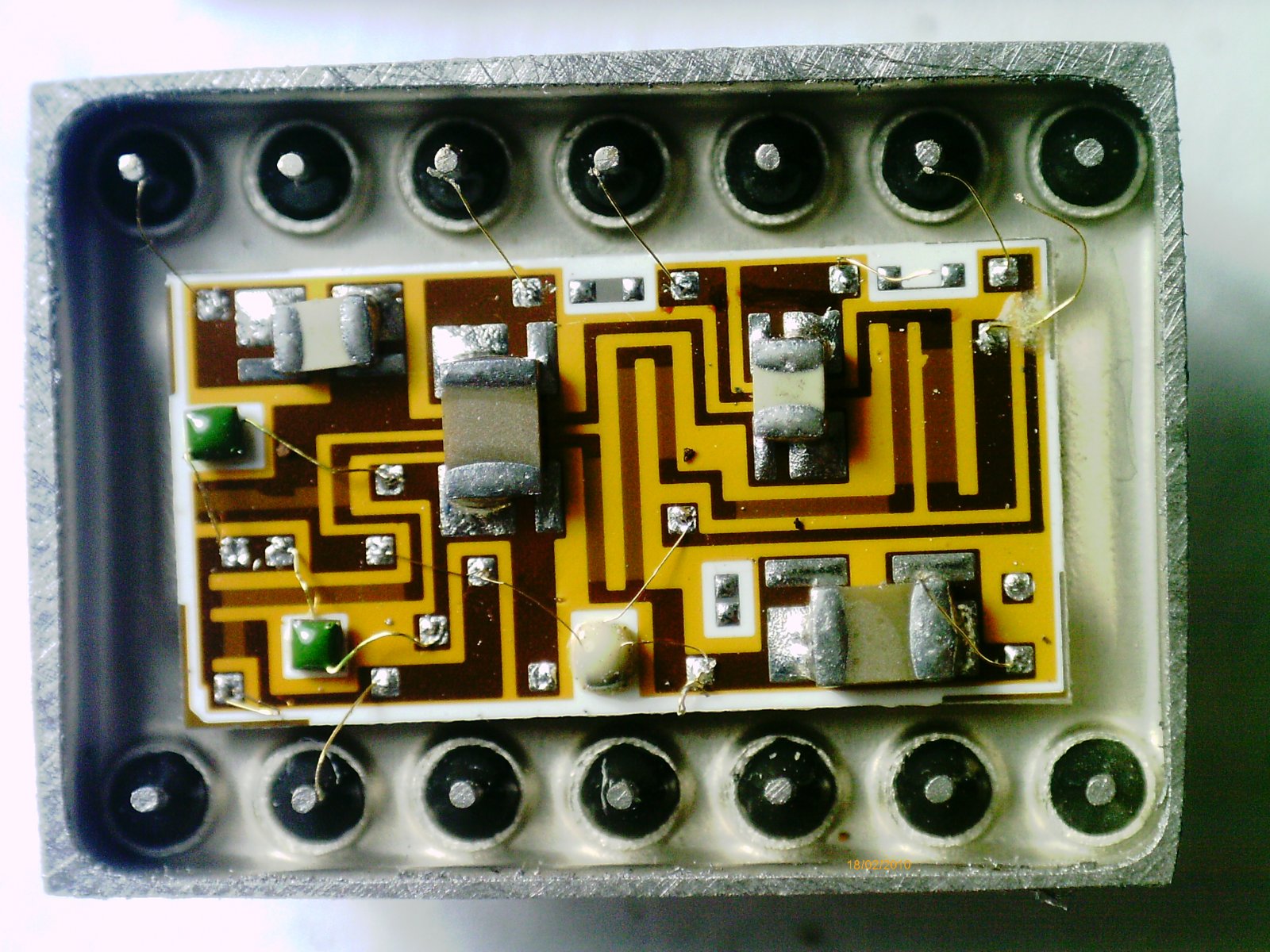

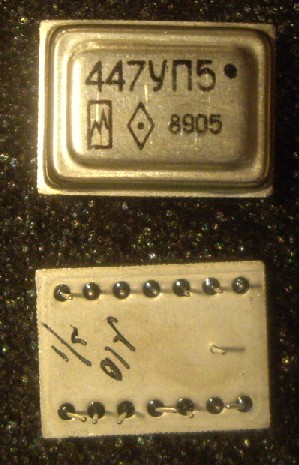

447УП5

Назначение - усилитель-ограничитель. Также выпускалась под названием 04УП009.

Питание +10в, амплитуда выходного сигнала 1,2+0,2в, коэффициент усиления 3,1+0,4.

Производитель - опытный завод Ереванского НИИ математических машин (ПО "Севан", Армения).


(фото Валерия Грищенко)


(фото с Форума радиодеталей)

Источники:

1. Микросборки специального назначения. Справочник. Под общей редакцией канд. техн. наук В.В. Симакова. - Москва, 1981.
