263я серия

Серия линейно-импульсных гибридных тонкопленочных микросхем малой степени интеграции. Микросхемы предназначены для формирования и усиления сигналов в интерфейсных схемах систем ферритовой памяти, блоках ввода-вывода и тому подобное.

Элементная база серии - бескорпусные транзисторы 2Т318 и диоды 2Д910. Справочные данные на неё.

Разработчиком ее был зеленоградский "Ангстрем", производитель - НЭВЗ (Новосибирский электровакуумный завод).

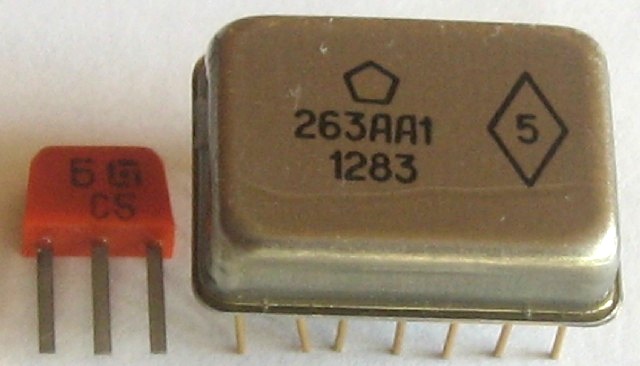

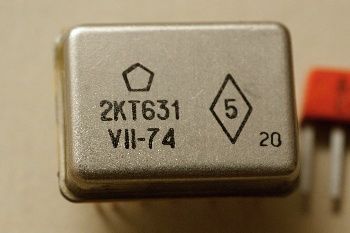

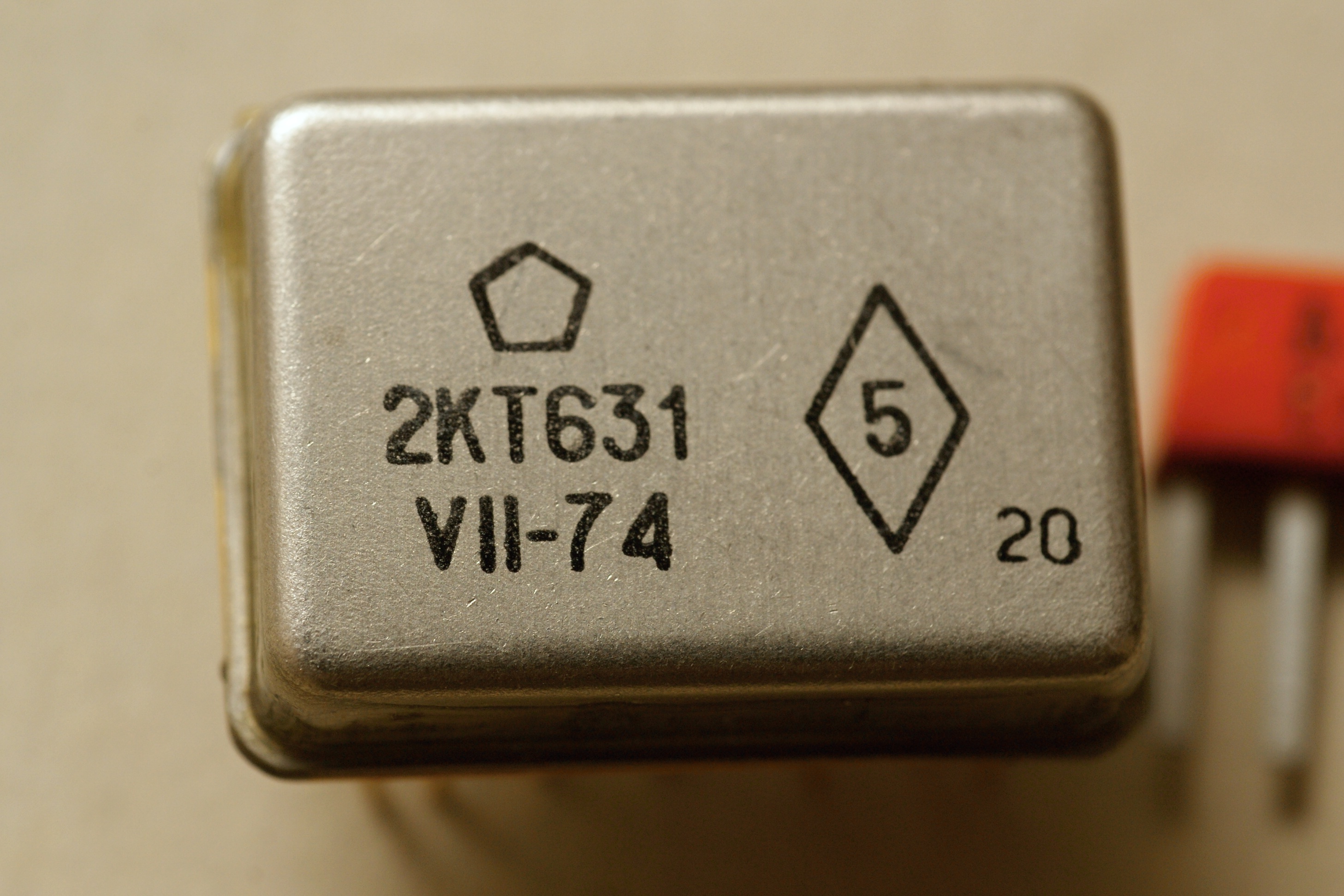

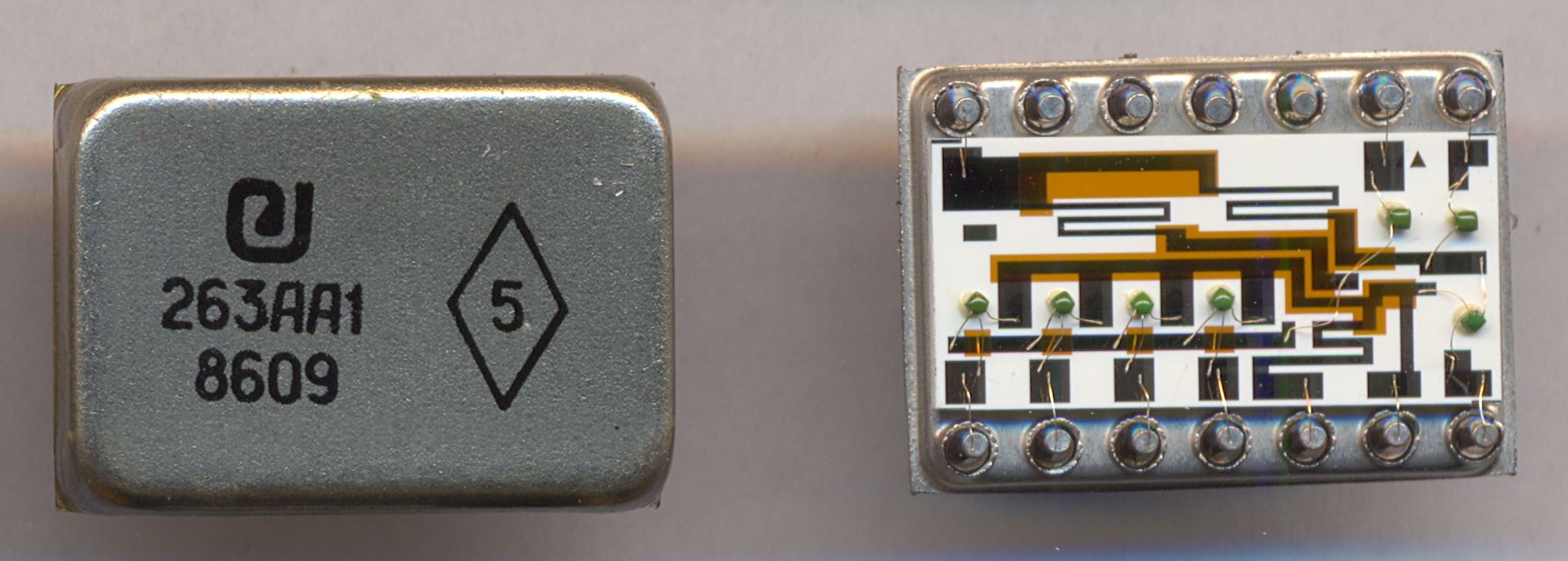

2КТ631, 263АА1

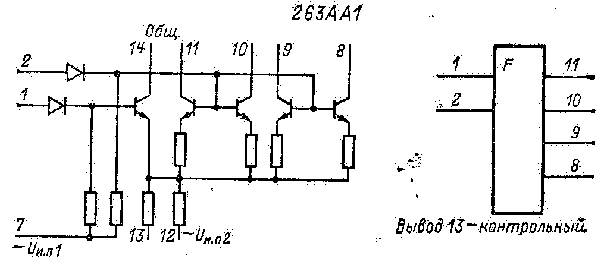

Назначение 263АА1 - формирователь втекающего тока. Она формирует токовые импульсы для управления микросхемой 263ГГ1 и для согласования уровней микросхем ЭСЛ с уровнями ТТЛ. Микросхему также можно использовать для генерирования колебаний, с частотой 1 кГц - 40 МГц.

Электрические параметры

Коэффициент разветвления - 2 (для 263ГГ1), 10 (для 263УИ1)
Выходное напряжение высокого уровня  -0,4..-1,05 В
Выходное напряжение низкого уровня  0...0,1 В
Время задержки распространения сигнала - не более 10 нс
Выходной ток - не менее 0,7 мА
Максимальная частота входного формирователя - не более 25 МГц
Максимальная амплитуда импульсов выходного напряжения - не менее 0,4 В

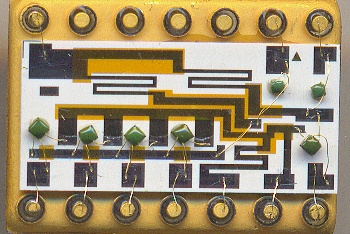

(фото Александра Назаренко)

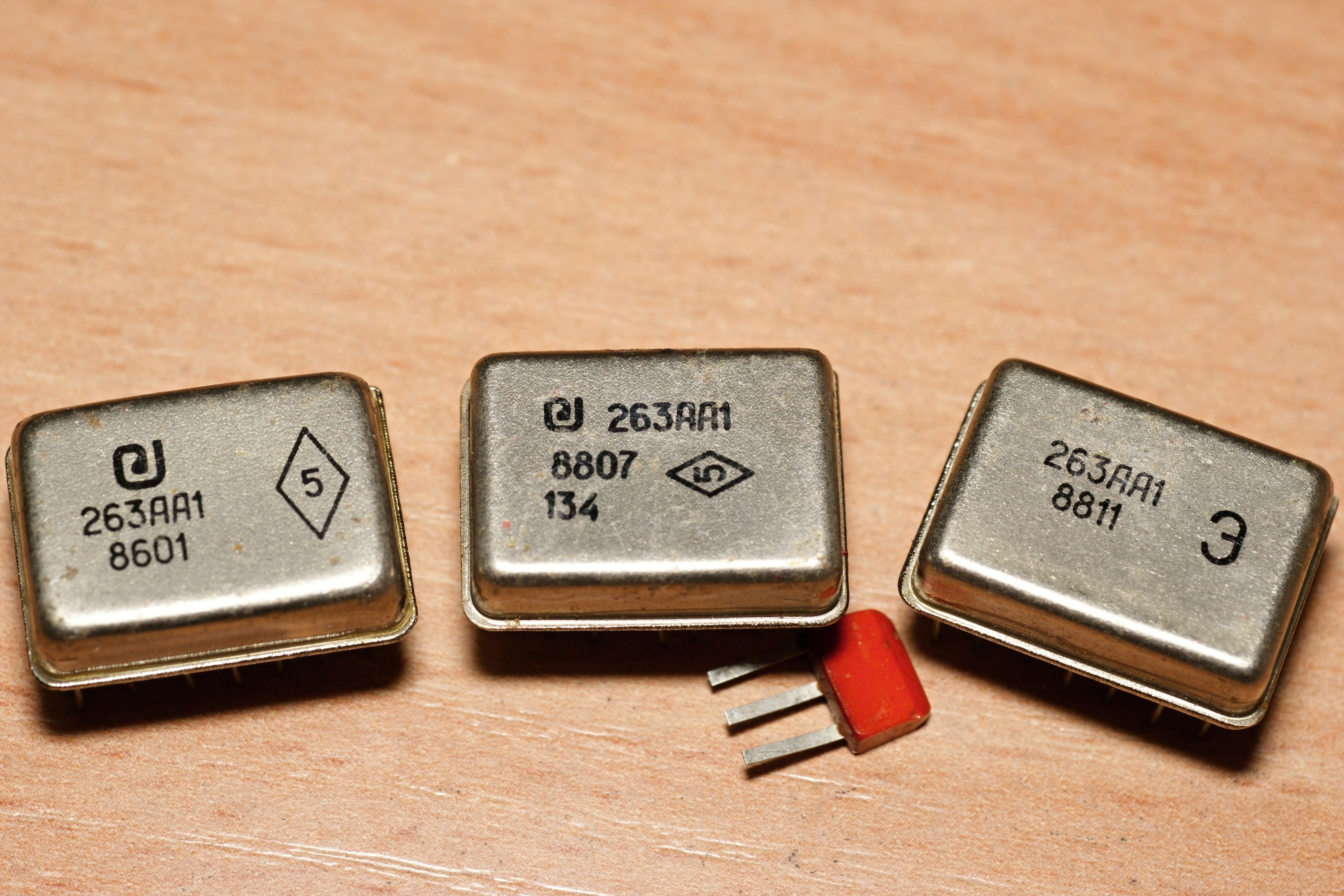

(фото с форума Отечественная радиотехника XX века)

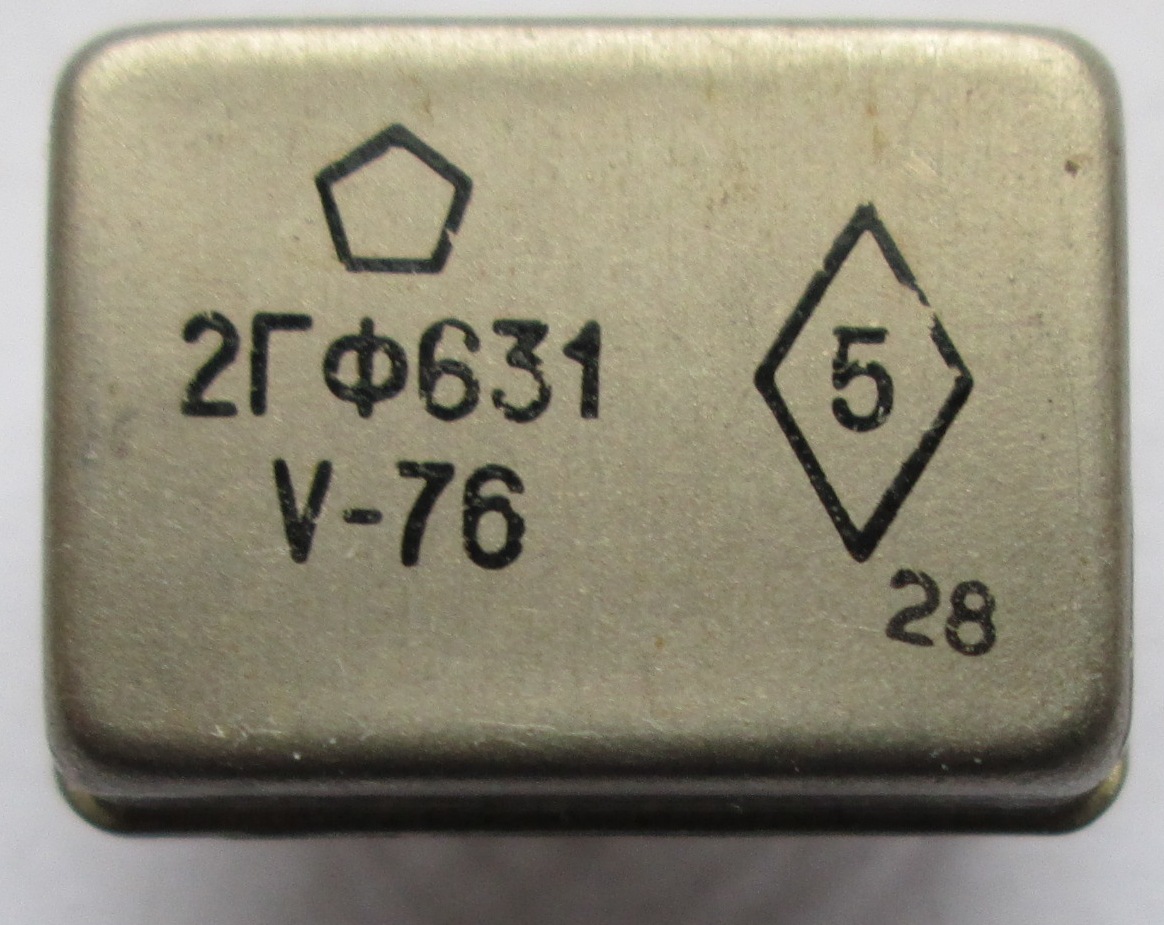

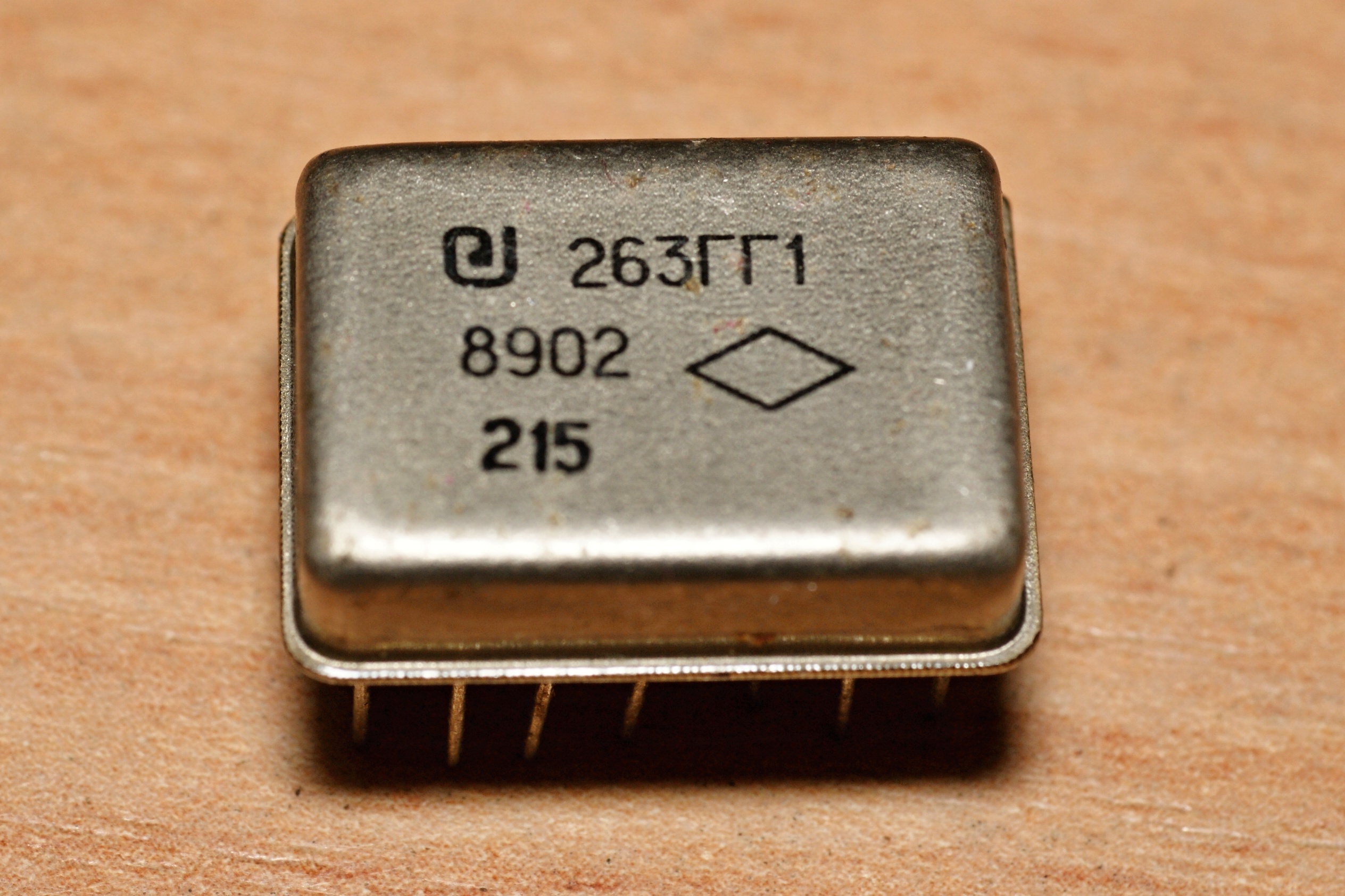

2ГФ631, 263ГГ1

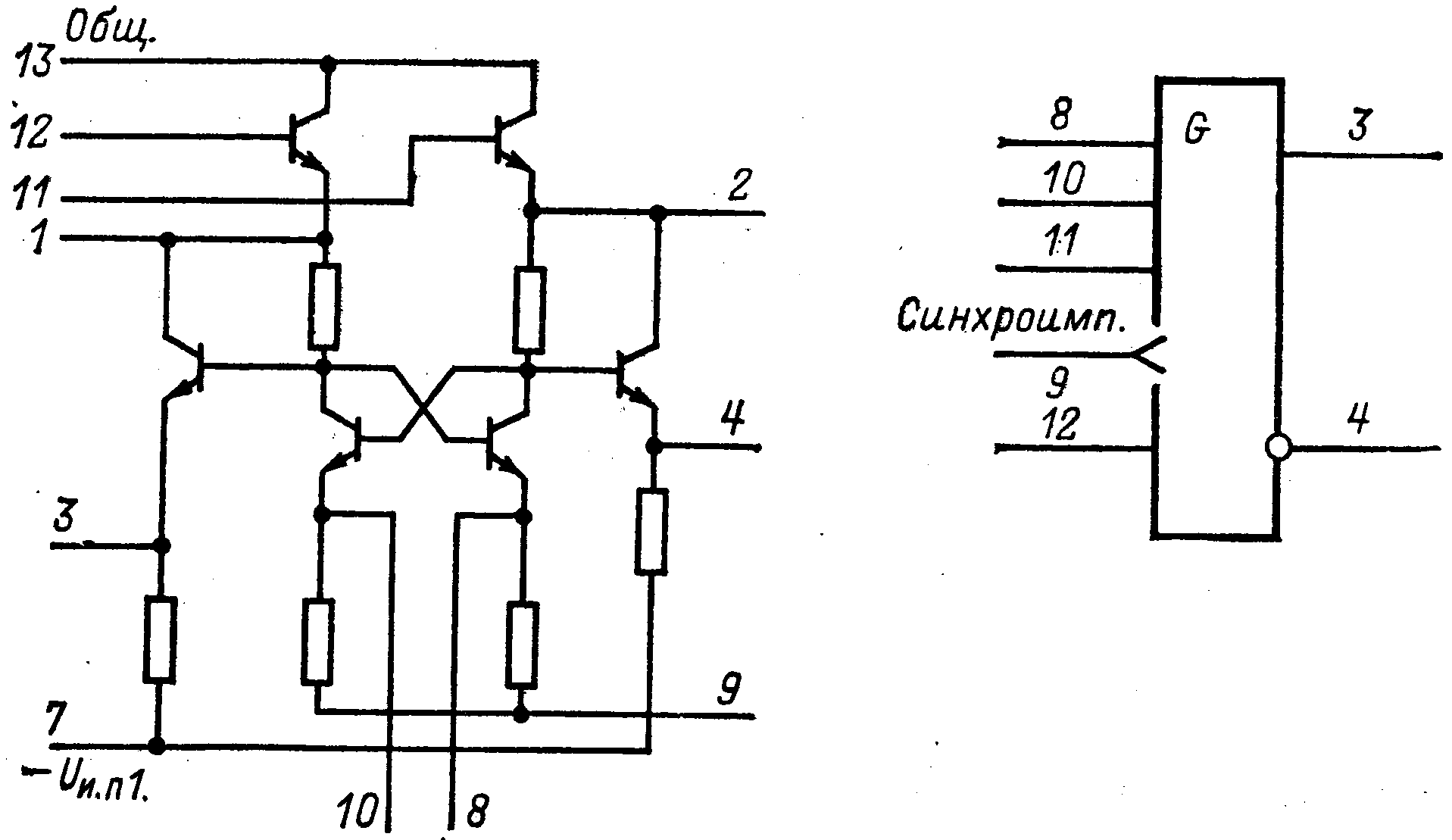

Назначение 263ГГ1 - генератор прямоугольных импульсов с диапазоном частот 1 кГц - 40 МГц; микросхема работает совместно с преобразователем уровня 263ПУ1.

Электрические параметры

Напряжение питания -5 В
Мощность потребления не более 50 мВт
Время задержки распространения сигнала 1>0 не более 10 нс
Время задержки распространения сигнала 0>1 не более 15 нс
Максимальная амплитуда импульсов выходного напряжения - не менее 0,4 В

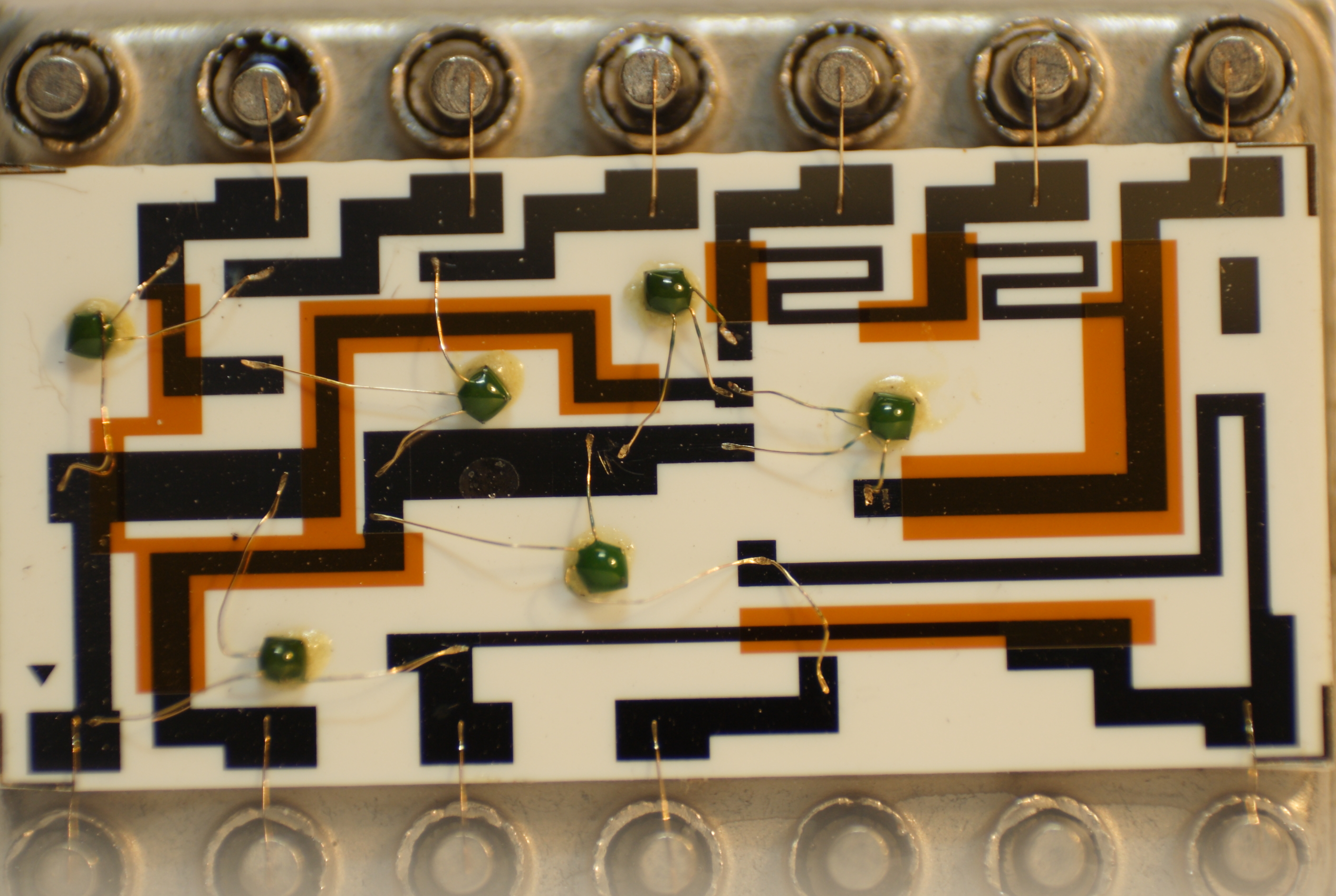

(фото с форума "Портативного ретрорадио")


(фото с форума Радиокартинки)

Источники:

1. Каталог интегральных микросхем. Часть 1 (цифровые). Центральное бюро применения. 1976.
2. Справочник по полупроводниковым диодам, транзисторам и интегральным схемам. Под общ. ред. Н. Н. Горюнова. Изд. 4-е, перераб. и доп. М., "Энергия", 1977.
3. Справочник по интегральным микросхемам. Под общ. ред. Б.В.Тарабрина. М., "Энергия", 1977.
