265ая серия

Серия линейно-импульсных гибридных тонкопленочных микросхем малой степени интеграции разработки зеленоградского "Ангстрема".

Представляет собой комплект из 11 микросхем усилителей, ключей и декодирующих преобразователей, предназначенных для основных трактов радиоаппаратуры, работающей в диапазоне до 60 МГц.

Микросхемы этой серии во многом повторяют по функциональности 228ую серию, зачастую отличаясь лишь номиналами сопротивлений.

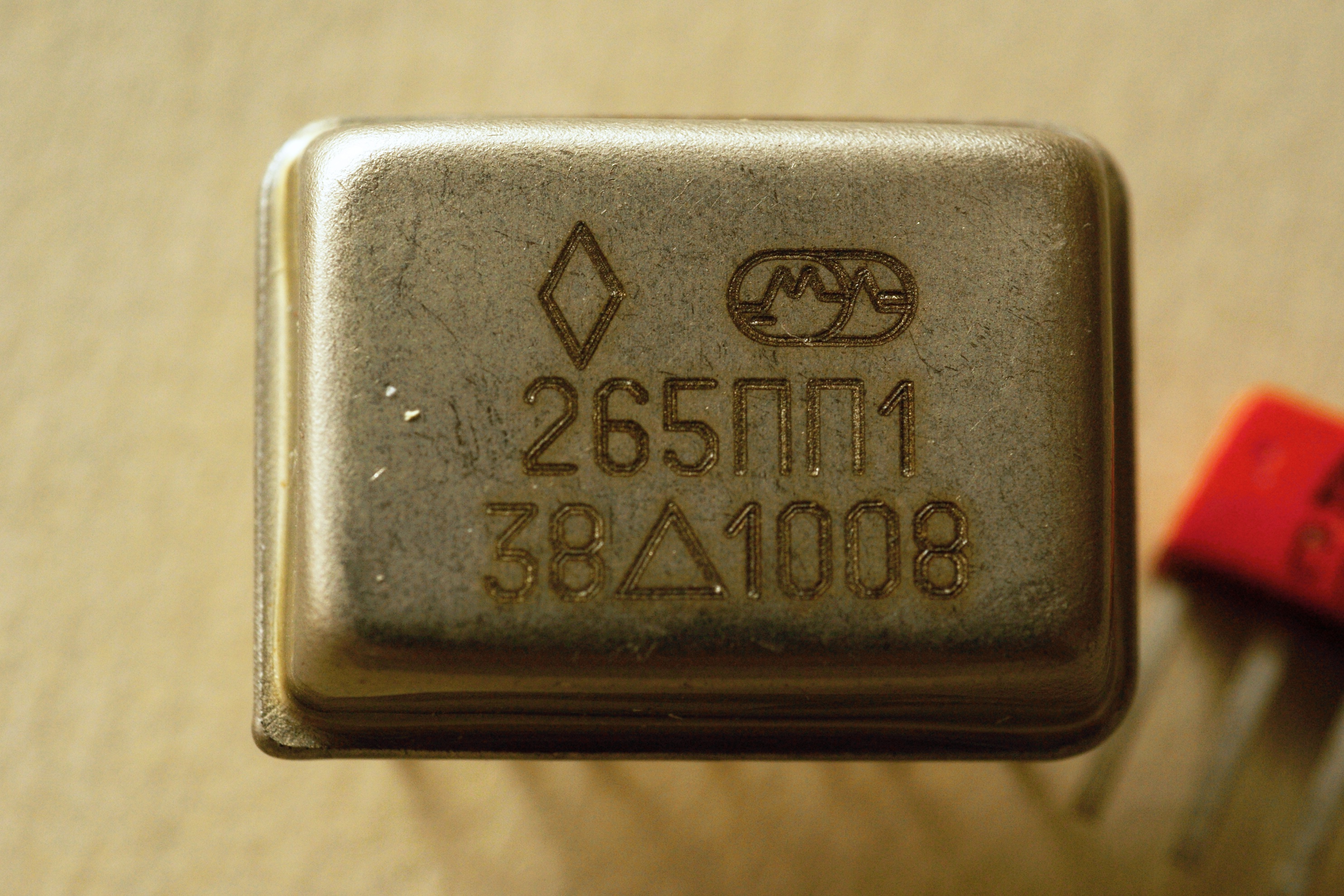

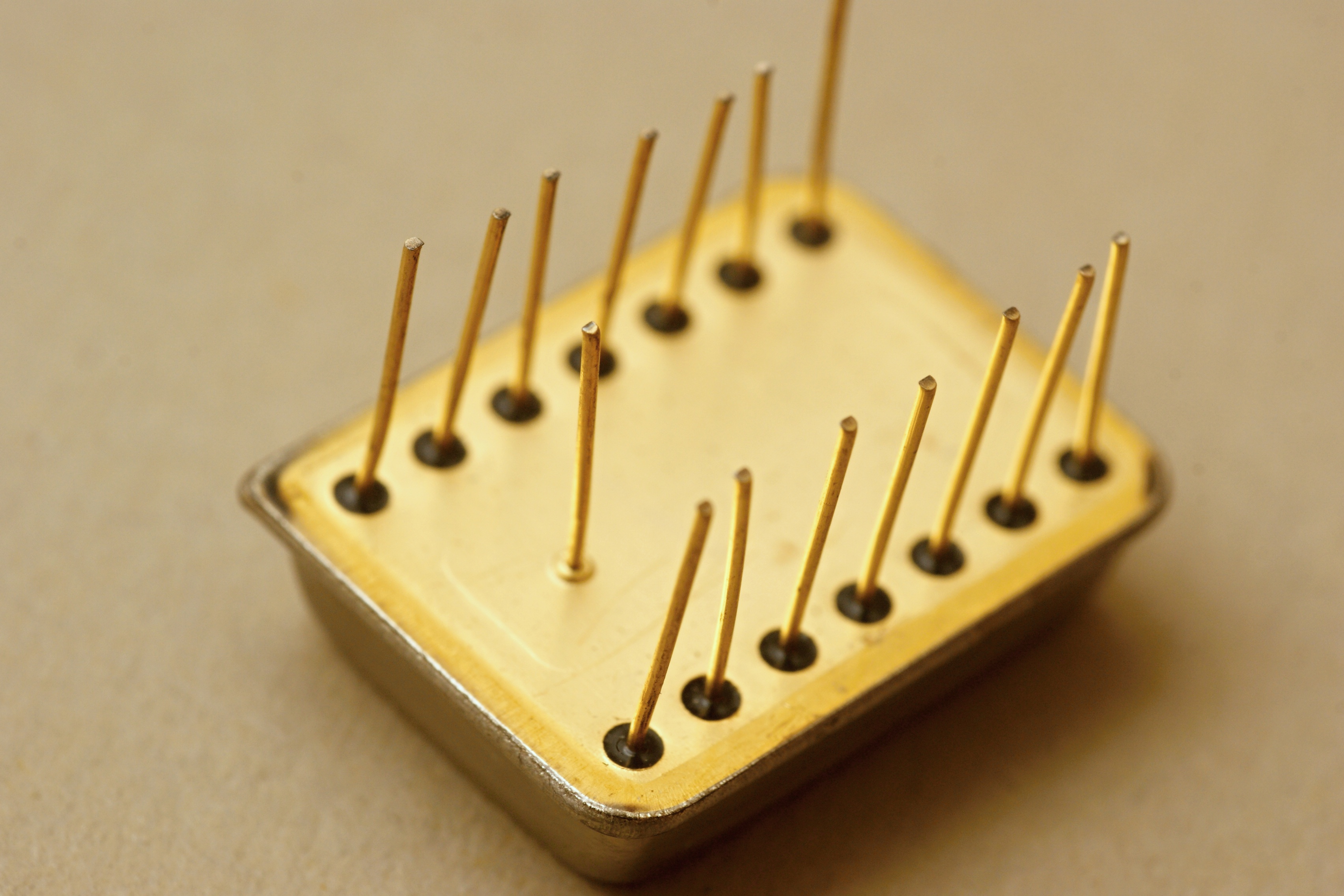

265ПП1

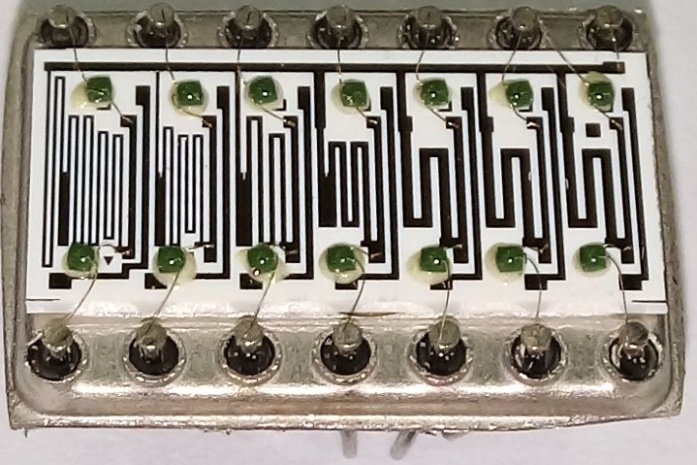

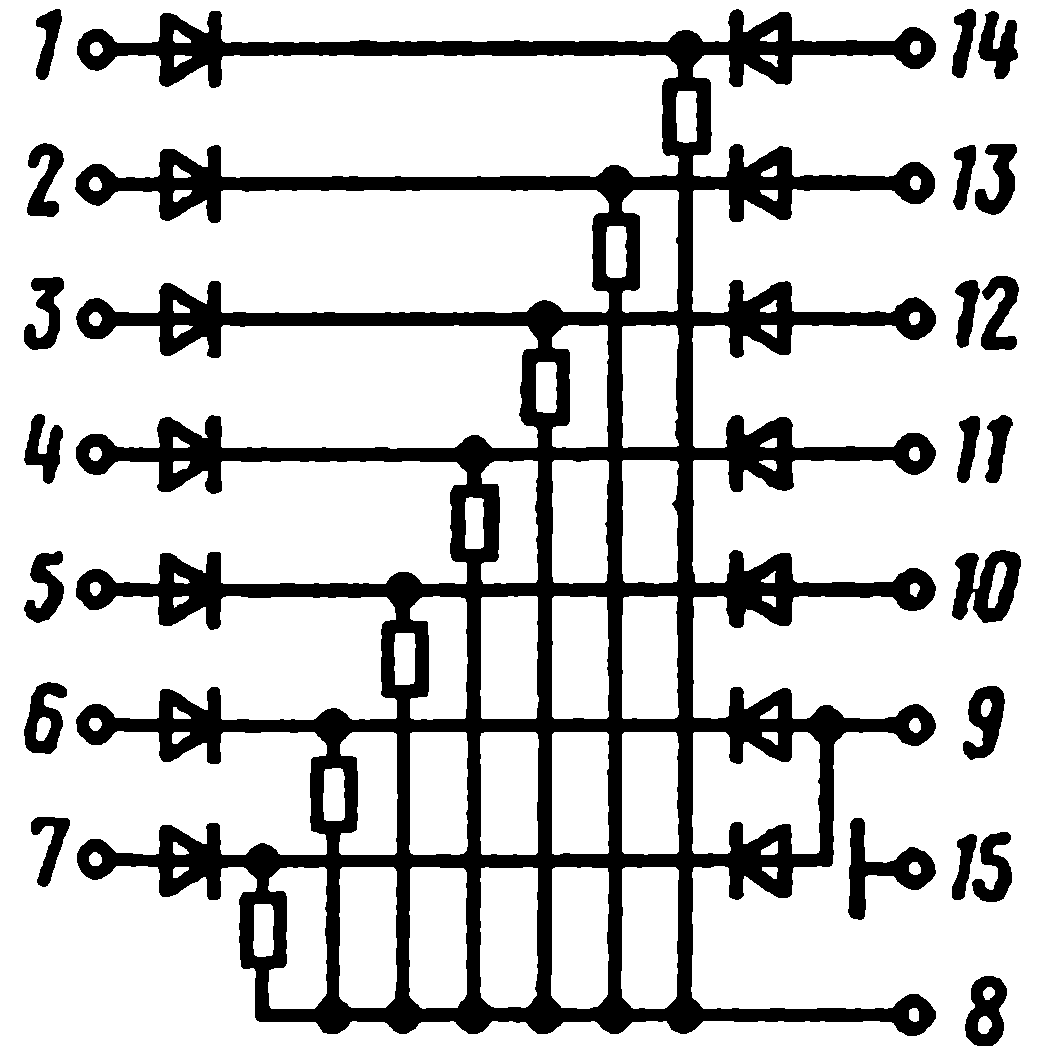

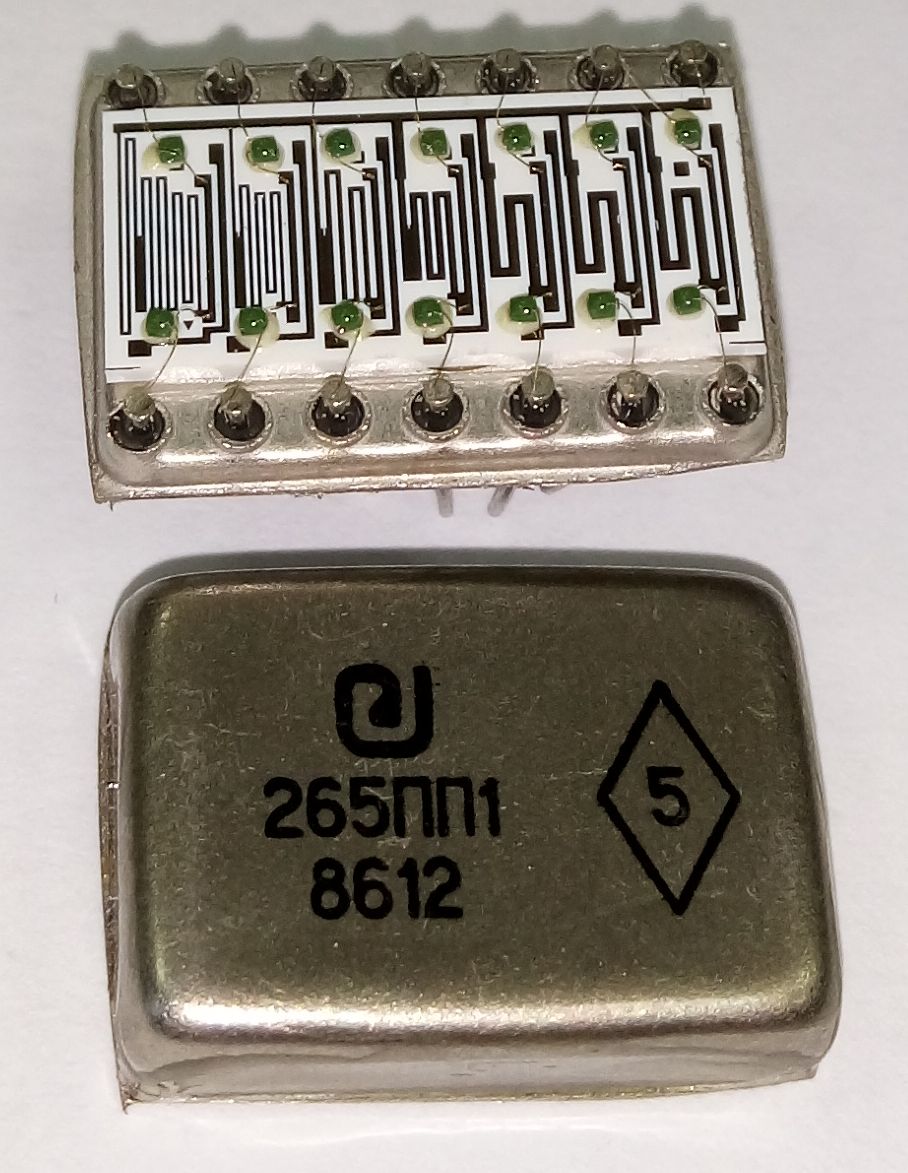

Большинство микросхем этой серии представляют собой транзисторные усилители. В отличие от них, 265ПП1 - диодный декодирующий преобразователь на 7 разрядов. Данные из отраслевого каталога на нее.

В советское время их выпускал Новосибирский электровакуумный завод, а вот текущая ситуация представляет отдельный интерес - калужское ОКБ МЭЛ ныне освоило выпуск некогда снятых с производства гибридным схем, в том числе и 265ой серии. Нужды военных заставили...


(фото Александра Назаренко)

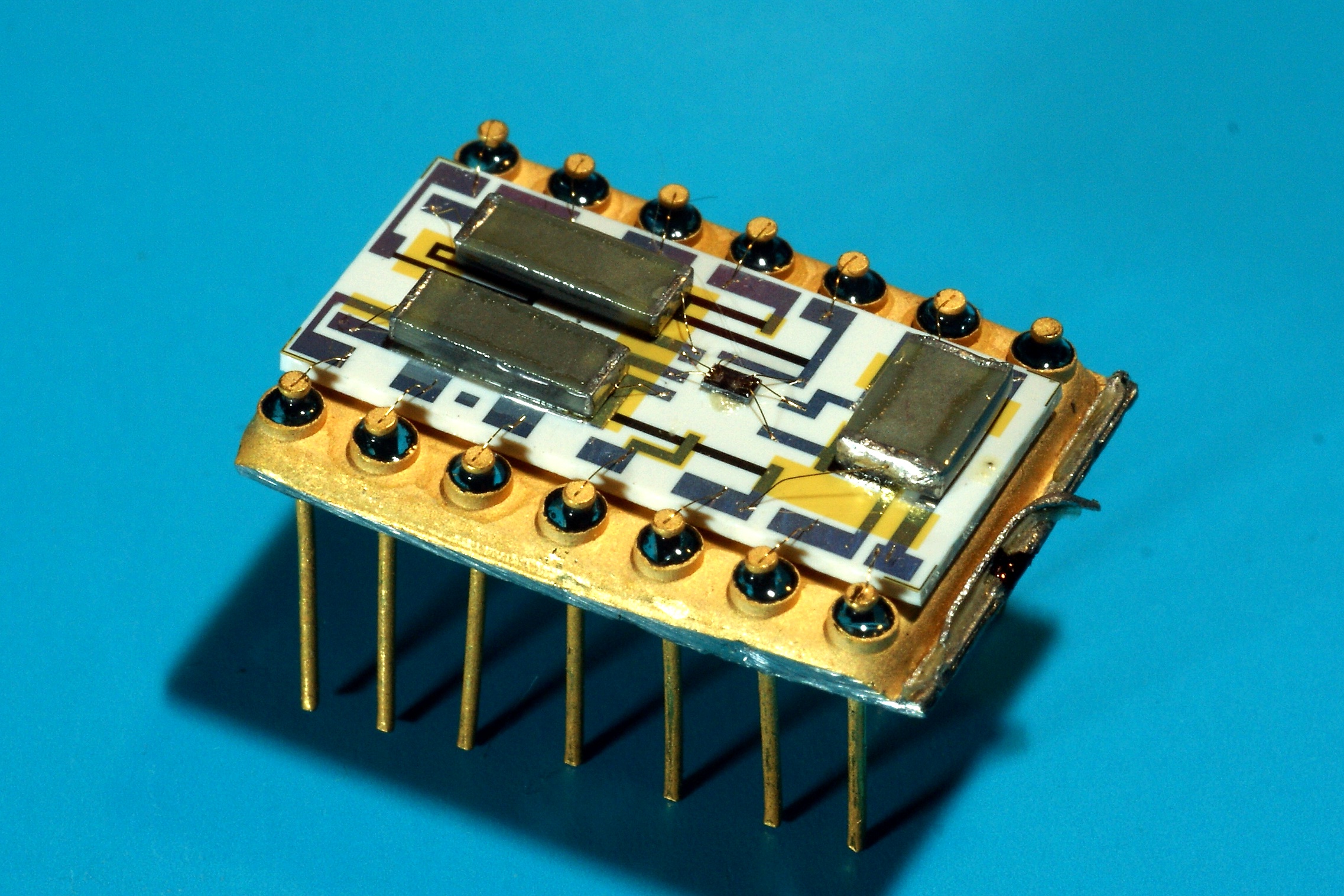

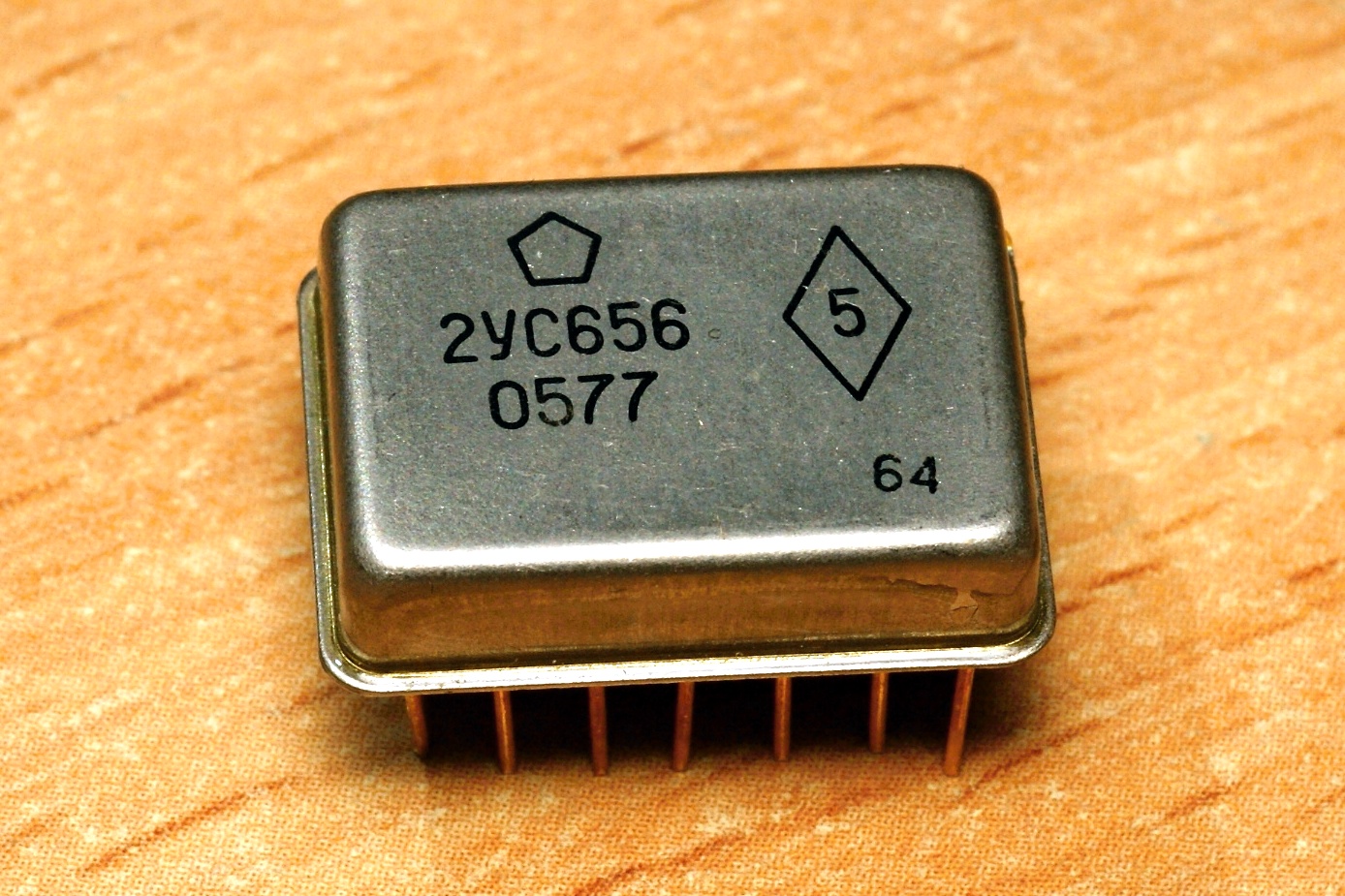

2УС656

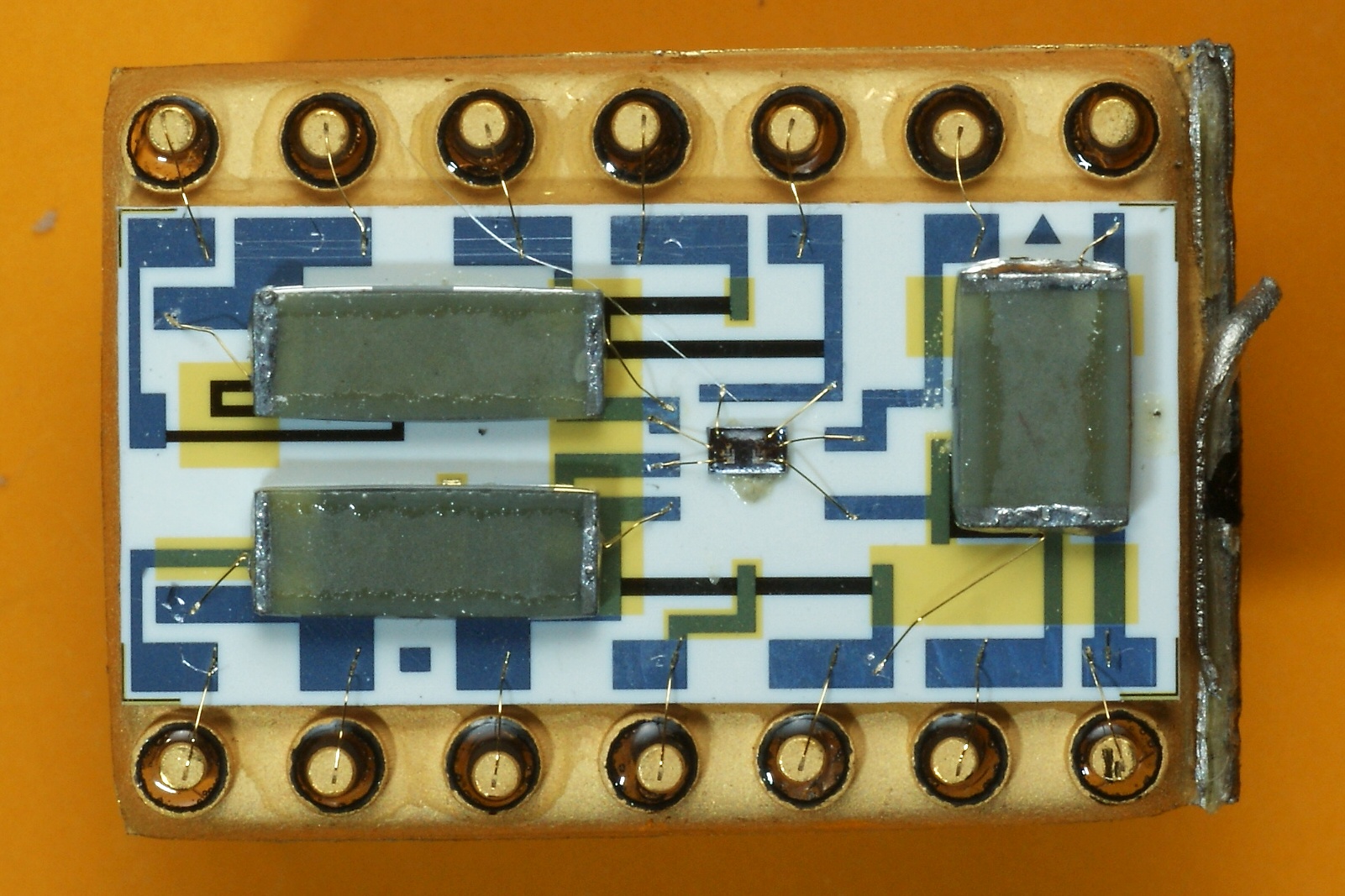

Назначение - дифференциальный усилитель. В дальнейшем получила название 265УД1.

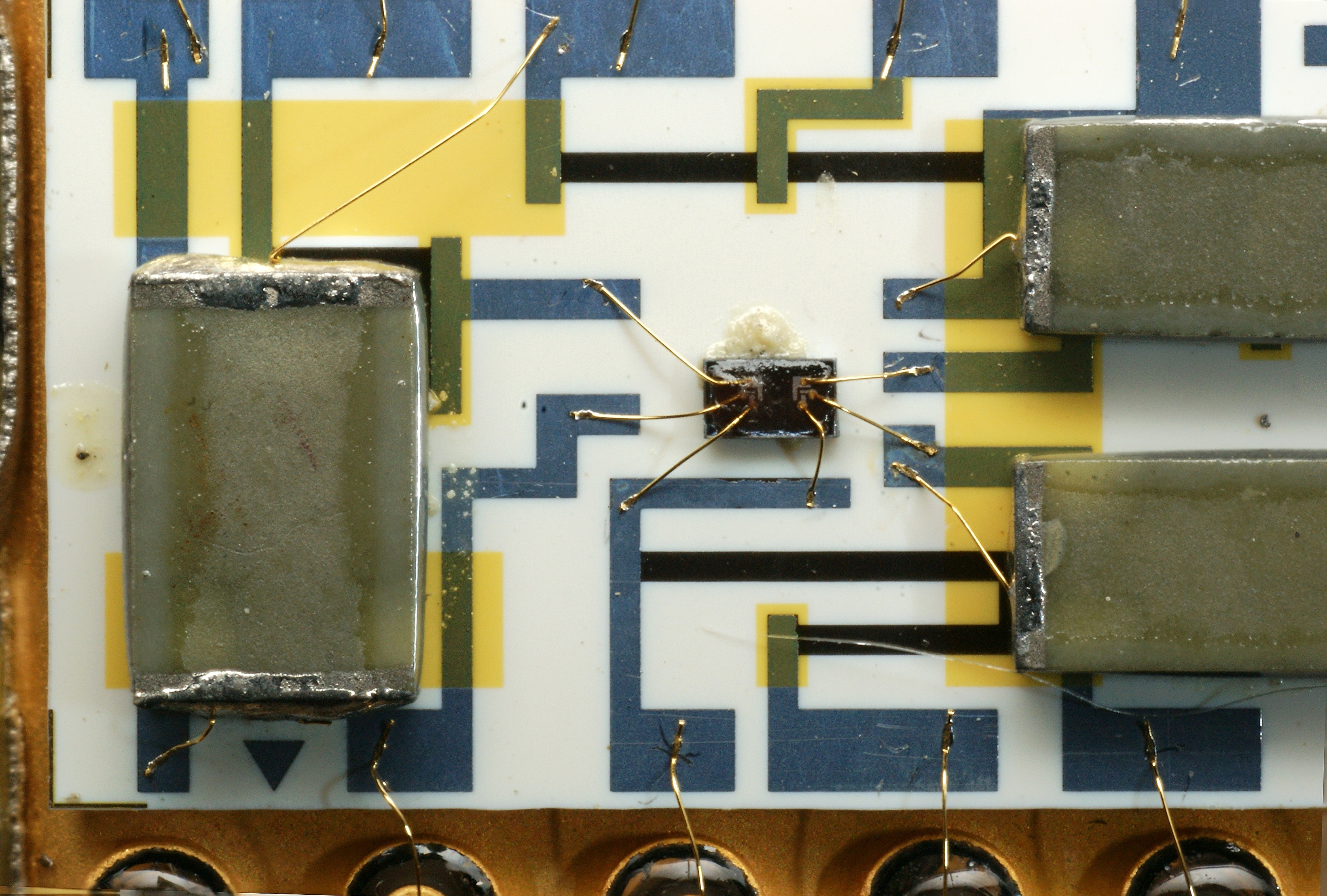

Выполнена на основе бескорпусной микросхемы 129НТ1. Справочный лист и заводской паспорт на нее.

Производитель - Новосибирский электровакуумный завод.

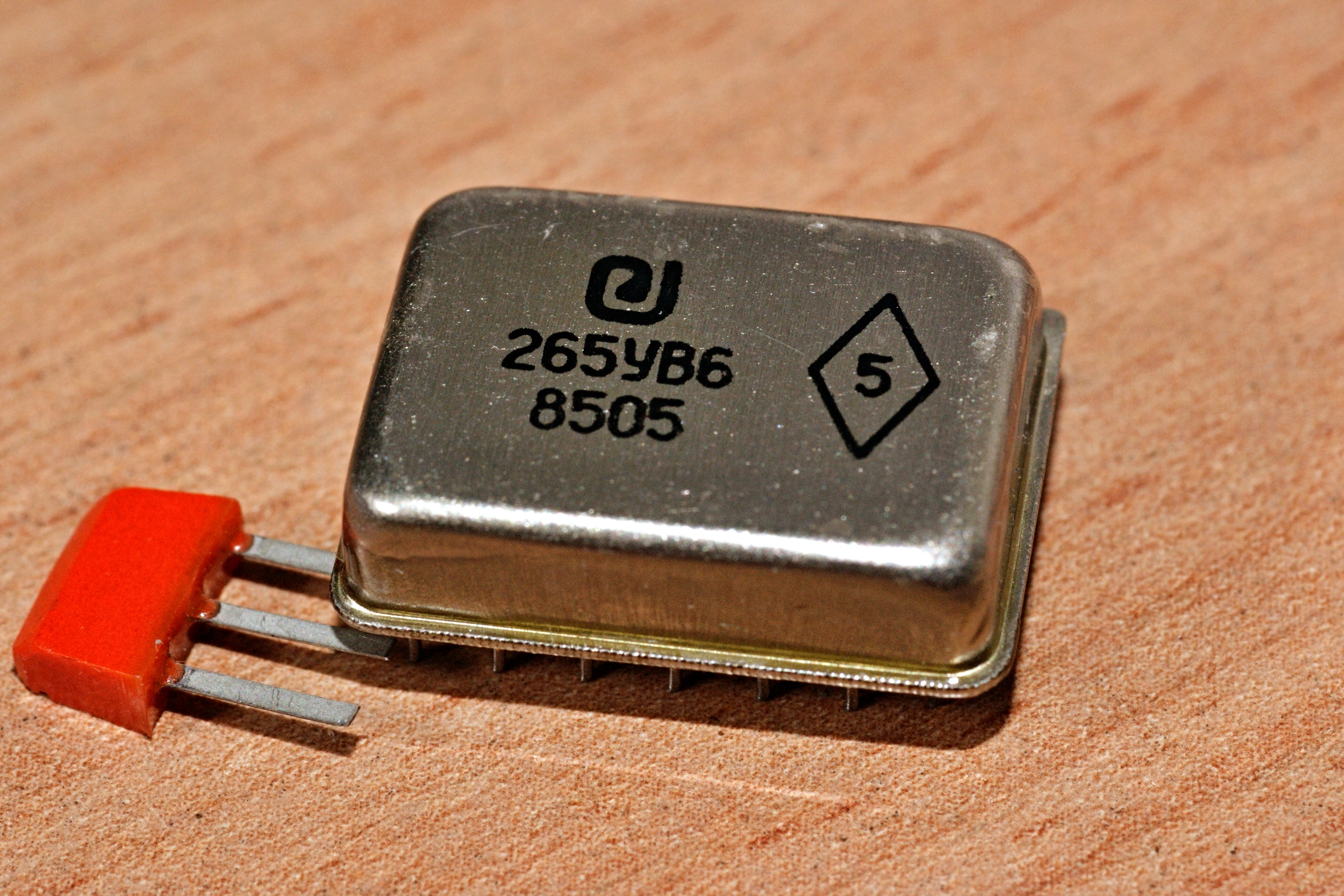

265УВ6

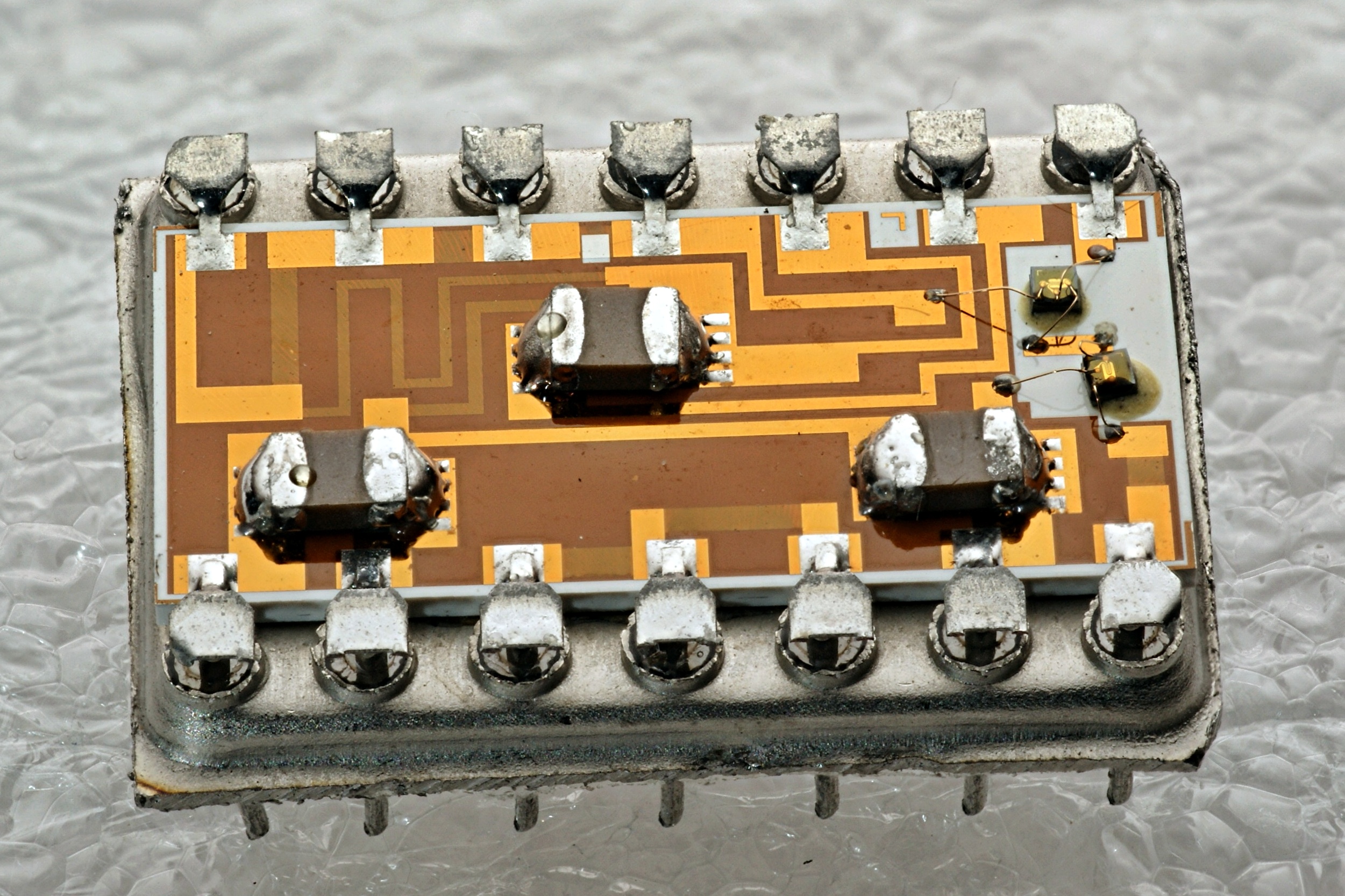

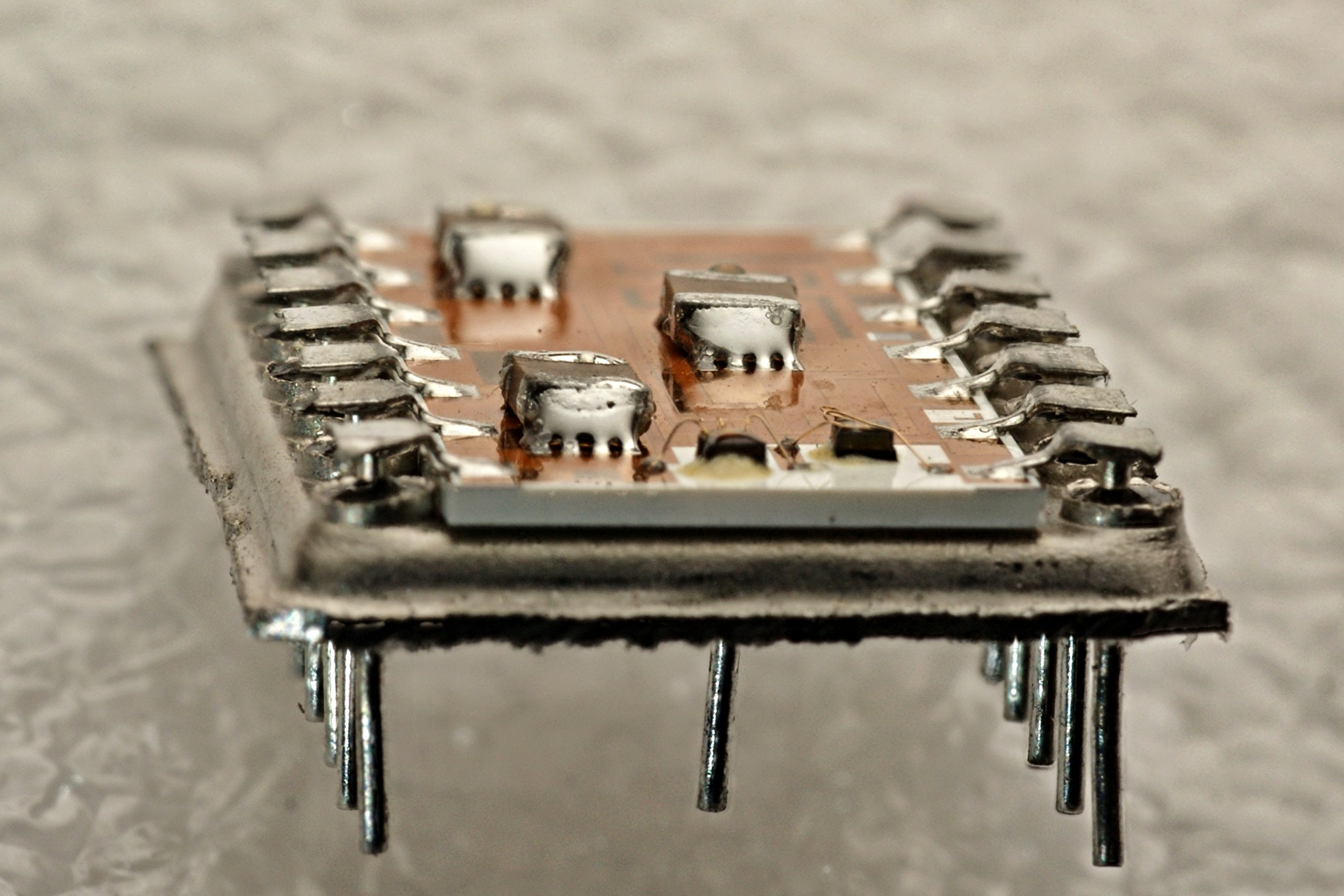

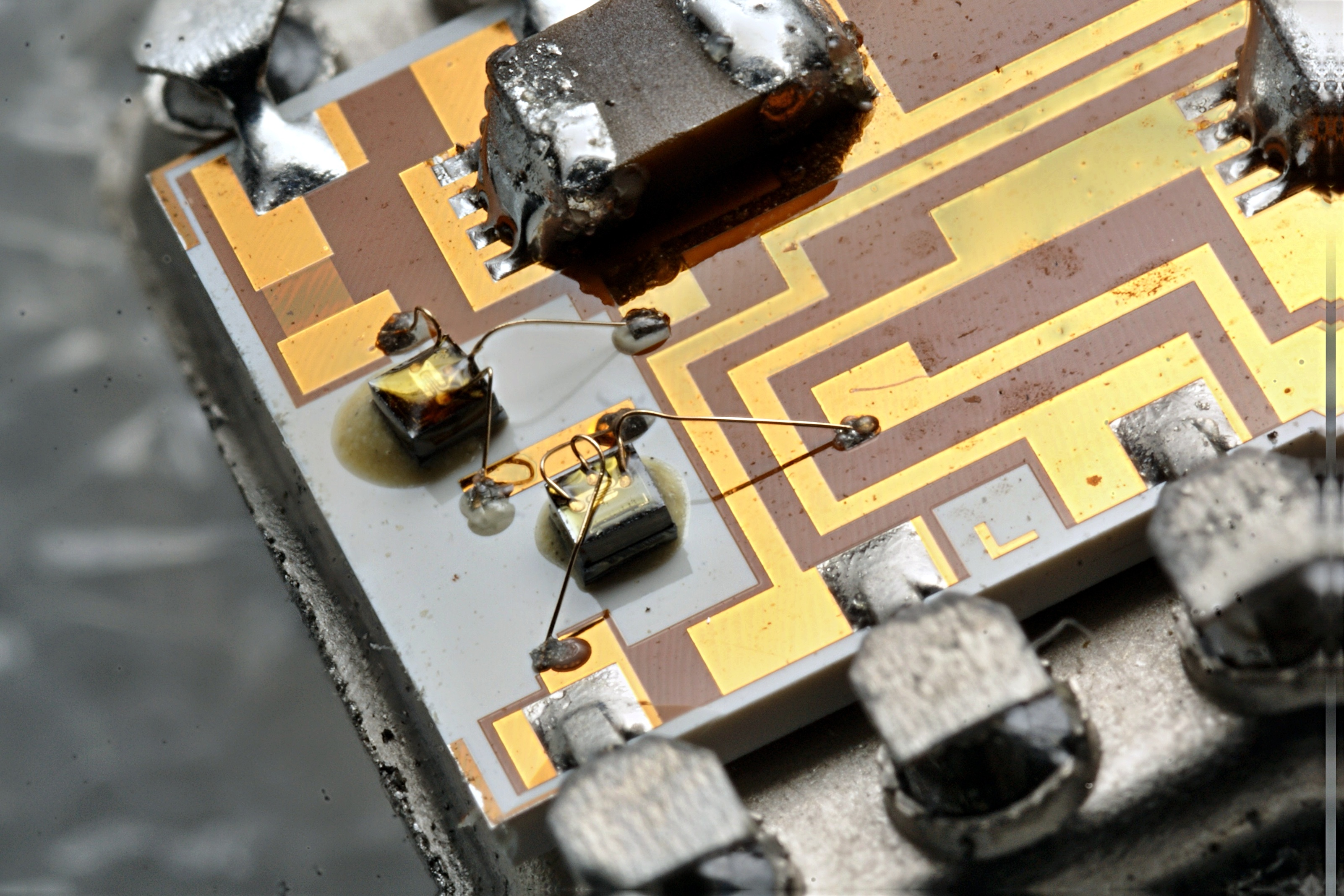

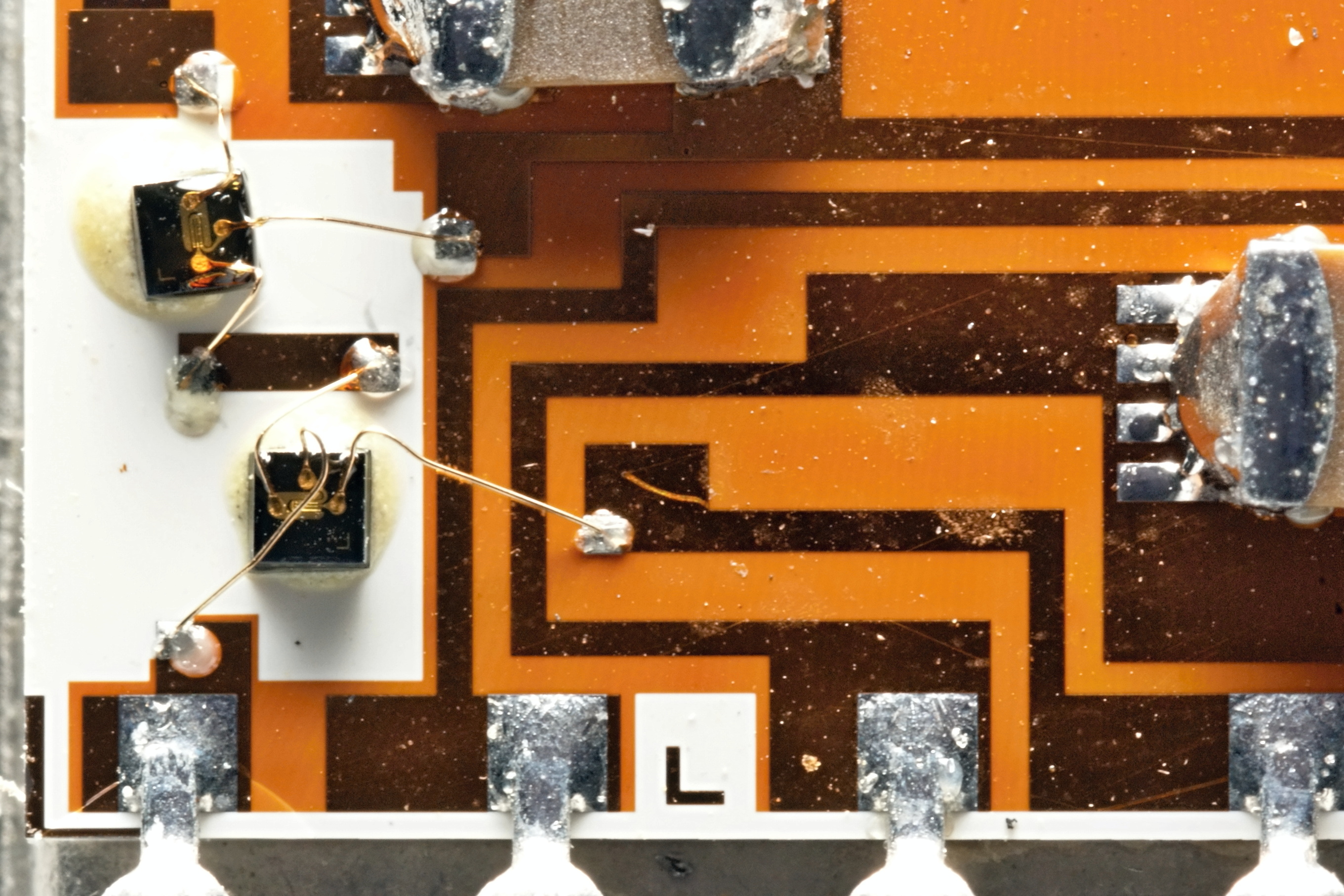

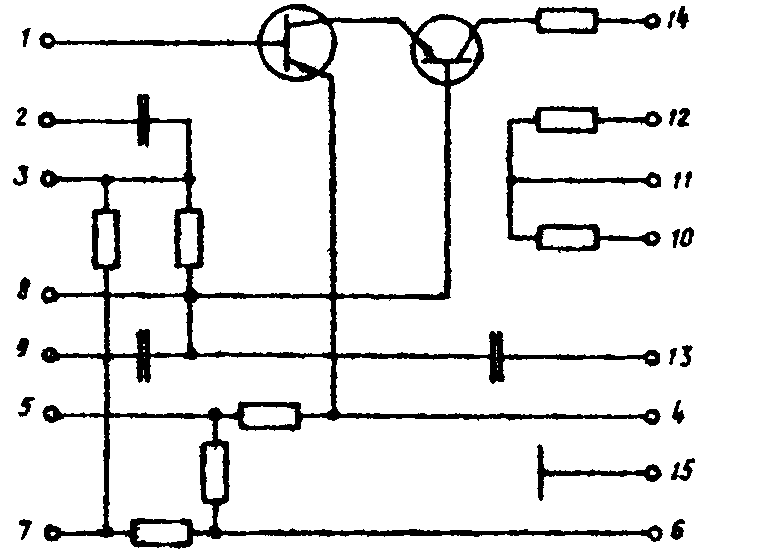

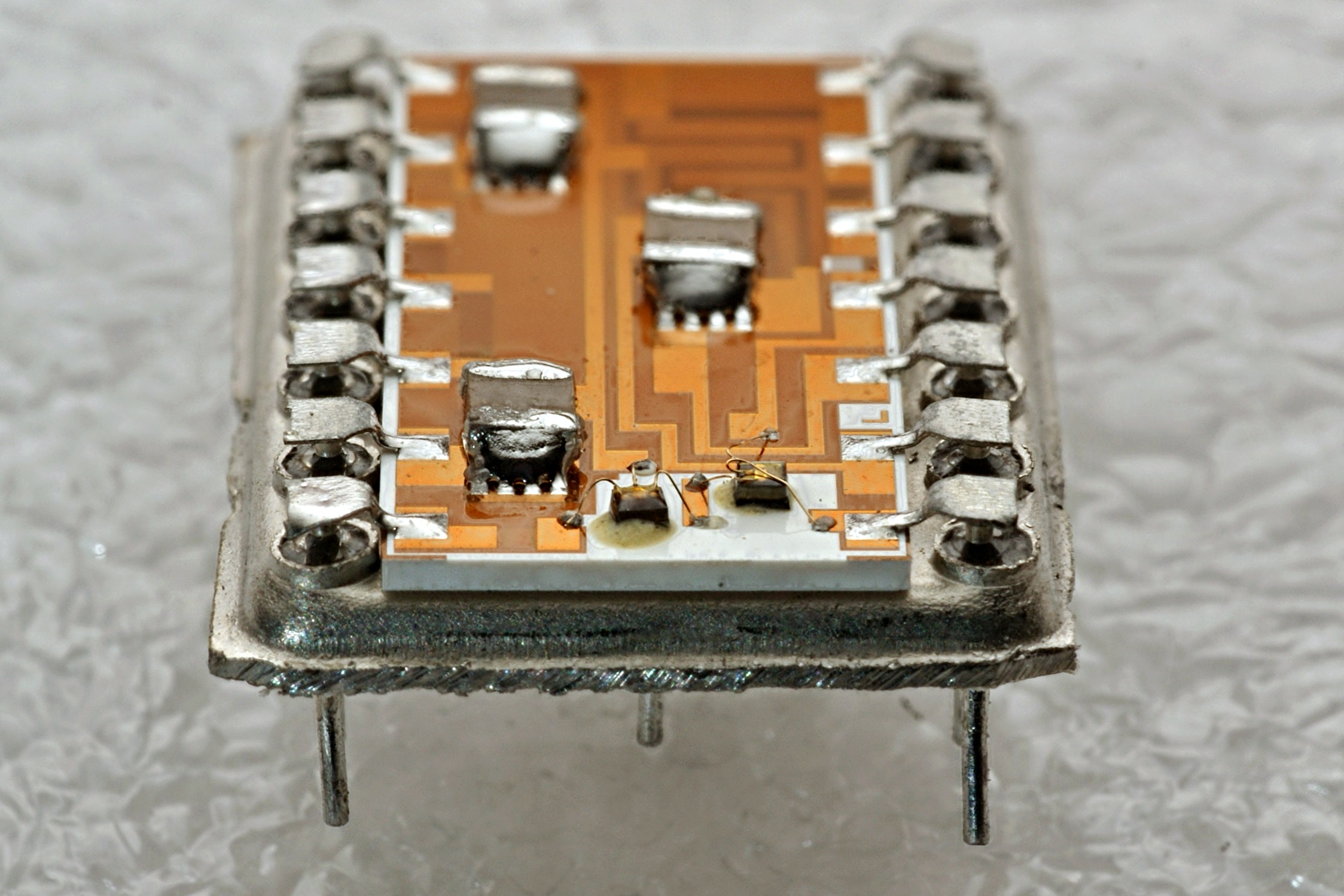

Интересный момент - в этой серии есть ряд микросхем, на вид совершенно одинаковых. Среди таких - и каскодные усилители 265УВ3/265УВ6. Они имеют идентичные электрические параметры, выполнены по одинаковой схеме, но на разных активных элементах; в микросхеме 265УВ3 использованы транзисторы 2Т307, а в 265УВ6 — 2Т331. Это и предопределило единственное отличие микросхемы 265УВ6 - шумовые параметры. Коэффициент шума этой микросхемы во всем рабочем диапазоне частот не превышает 5 дБ, в то время как 265УВ3 по шумам не нормируется.

По остальным параметрам микросхемы не различаются. Крутизна проходной характеристики каждой из них 9,5-10,5 мА/В на частоте 5 МГц и 7,5-12 мА/В на верхней граничной частоте 60 МГц. Входное сопротивление на частоте 60 МГц не менее 400 Ом, выходное сопротивление на частоте 5 МГц не более 100 кОм. Напряжения источников питания микросхем ±6,3 В ±10 %, потребляемая мощность не более 70 мВт. Справочные листы из отраслевого каталога на нее.

Производитель - Новосибирский электровакуумный завод.

Источники:

1. Каталог интегральных микросхем. Часть II (аналоговые).- Центральное бюро применения. 1975.
2. Справочник по интегральным микросхемам. Под общ. ред. Б.В.Тарабрина. М., "Энергия", 1977.
3. Лавриненко В.Ю. Справочник по полупроводниковым приборам. 9-е изд., перераб. К.: Технiка, 1980.
4. Справочник по интегральным микросхемам/ Б.В. Тарабрин, С.В. Якубовский, Н.А. Барканов и др.; Под ред. Б.В. Тарабрина. - 2-е изд., перераб. и доп. - М.: Энергия, 1981.
5. Микросхемы и их применение: Справ. пособие/В. А. Батушев, В. Н. Вениаминов, В. Г. Ковалев, О. Н. Лебедев, А. И. Мирошниченко. - 2-е изд., перераб. и доп. - М.: Радио и связь, 1983 (Массовая радиобиблиотека: Вып. 1070).
6. Лавриненко В.Ю. Справочник по полупроводниковым приборам. 10-е изд., перераб. и доп. - К.: Технiка, 1984.
7. Каталог интегральных микросхем. Том 1. Центральное конструкторское бюро. 1986.
8. Микросхемы интегральные. Группа 6331. Сборник справочных листов. РД 11 0488.2-88. Издание официальное. ВНИИ "Электронстандарт", 1989.
9. Нефедов А.В. Интегральные микросхемы и их зарубежные аналоги: Справочник. Т. 3. - М.: ИП РадиоСофт, 1997.
