Логические микросхемы средней степени интеграции, p-МОП-технология.
Разработчик - КНИИМП, г.Киев;
ОКР «Кант-1» (главный конструктор Ю.А.Петин, заместитель
главного конструктора А.А.Цымбал и заместитель главного конструктора по
технологии В.Н.Смирнов).
Производители - "Квазар",
г.Киев и "Квадр", г.Борзна, Черниговская обл.(Украина).
| 5ИД011 | 5ЖЛ011 | 5ТК011 | 5ЯП011 | 501КН1 | 501РЕ1 | 501ХЛ1 |
| 5ИЕ011 | 5ЖЛ014 | 501КН2 |
| |
| |
| |
| |
|
Я не нашел ни в одном из справочников серии К501хх (керамическое исполнение). Только КР501хх, в пластмассе (ну или по старому К501ххП). Однако, благодаря форуму Портативное ретрорадио появился паспорт на ранние выпуски.

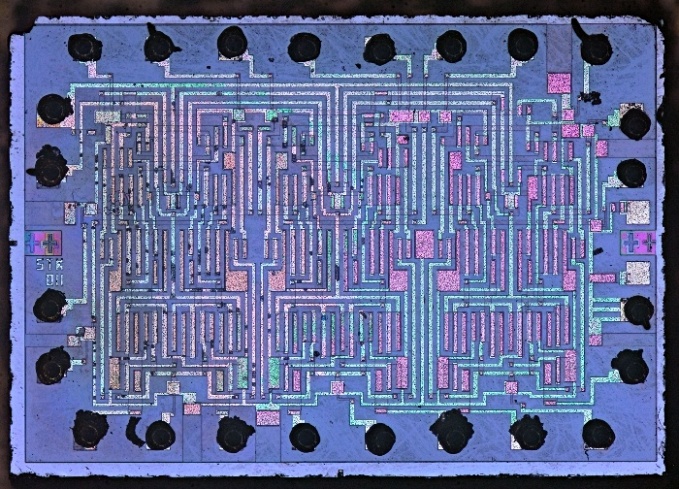

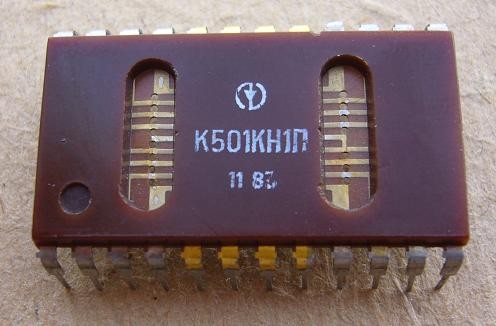

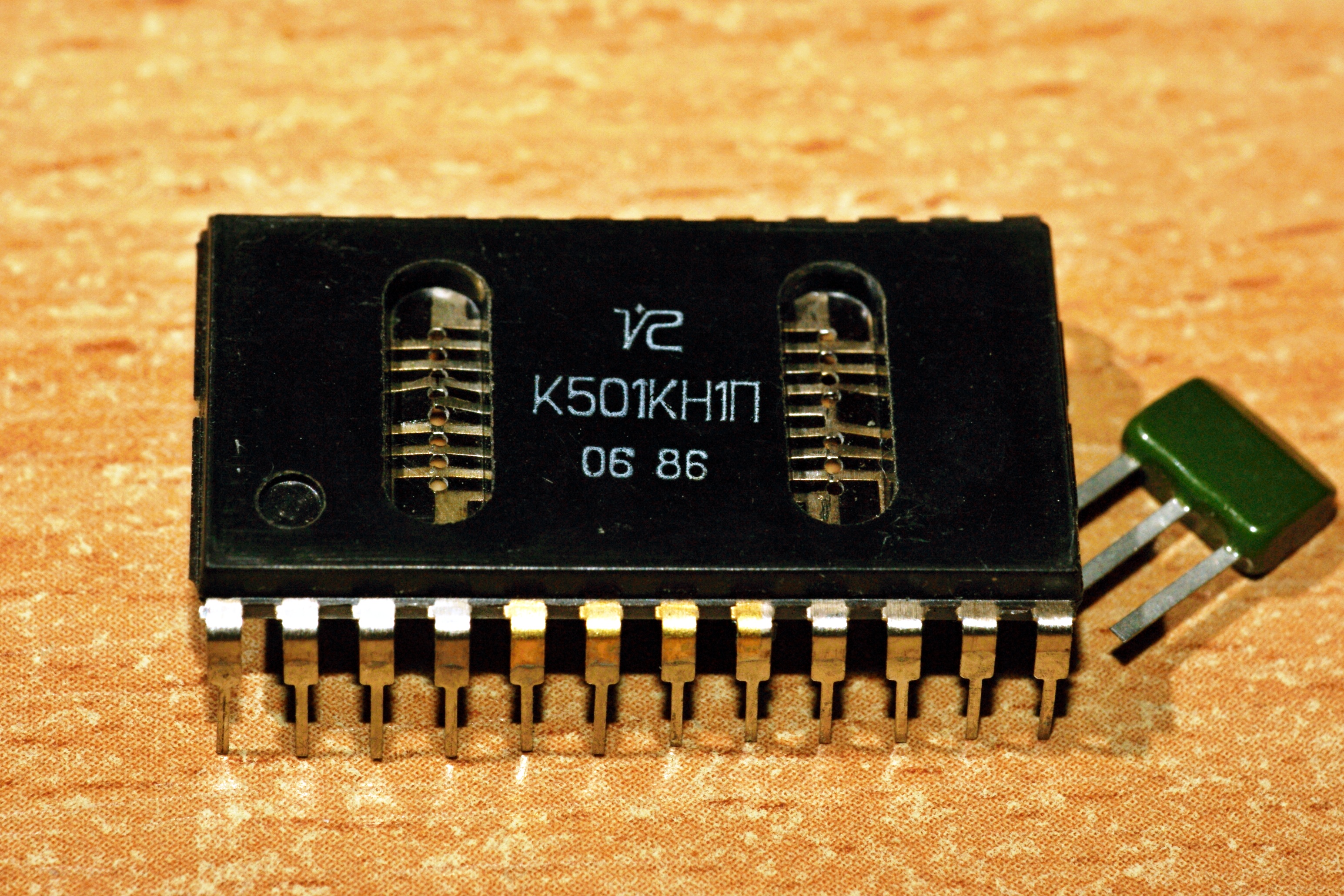

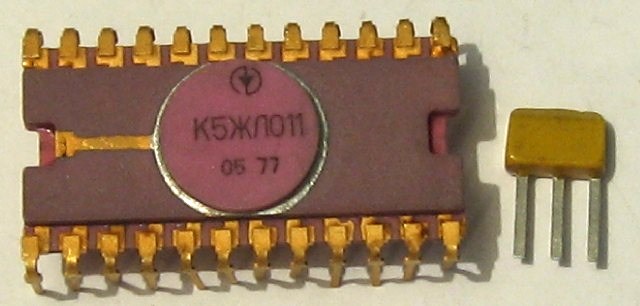

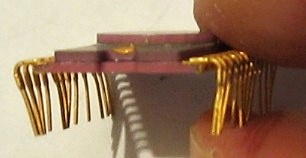

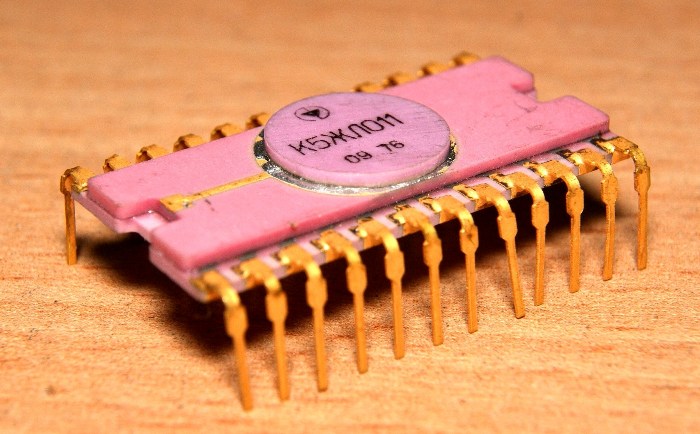

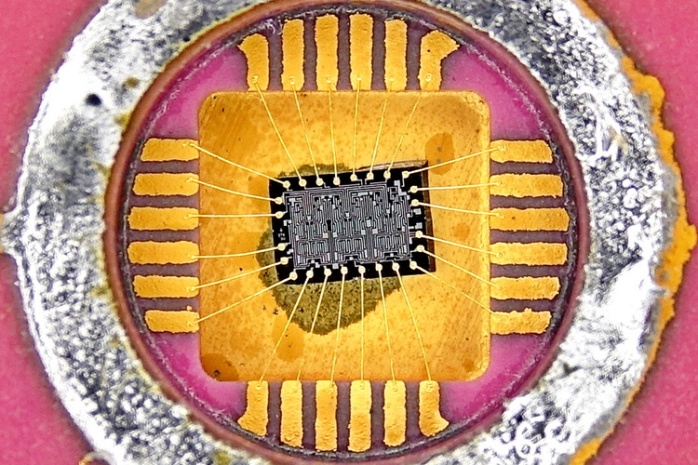

Назначение - строенный четырехвходовый ключ. Справочный лист на него. Очень необычный корпус (керамический), тонкий и "фигурный". Впрочем, и его пластмассовый собрат тоже не совсем обычен, с проушинами. |
 |

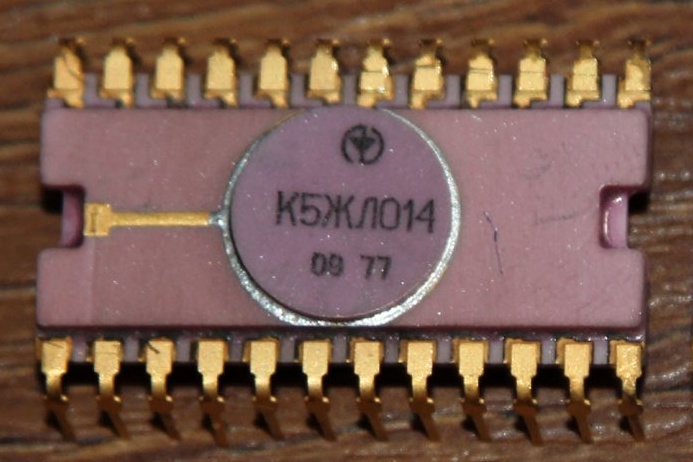

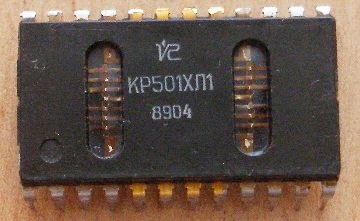

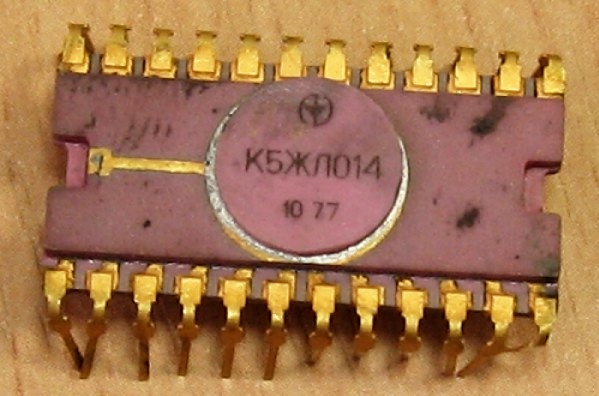

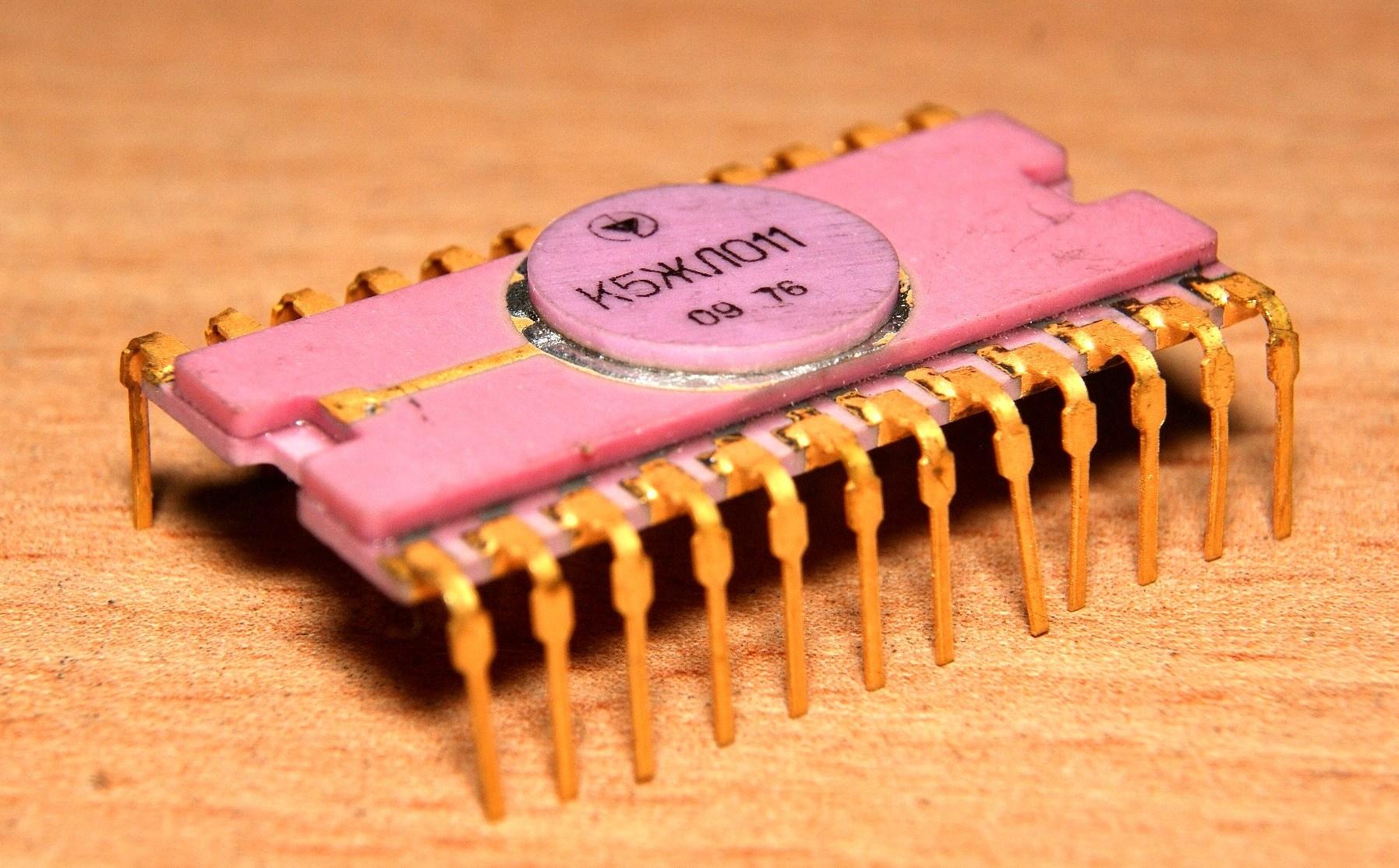

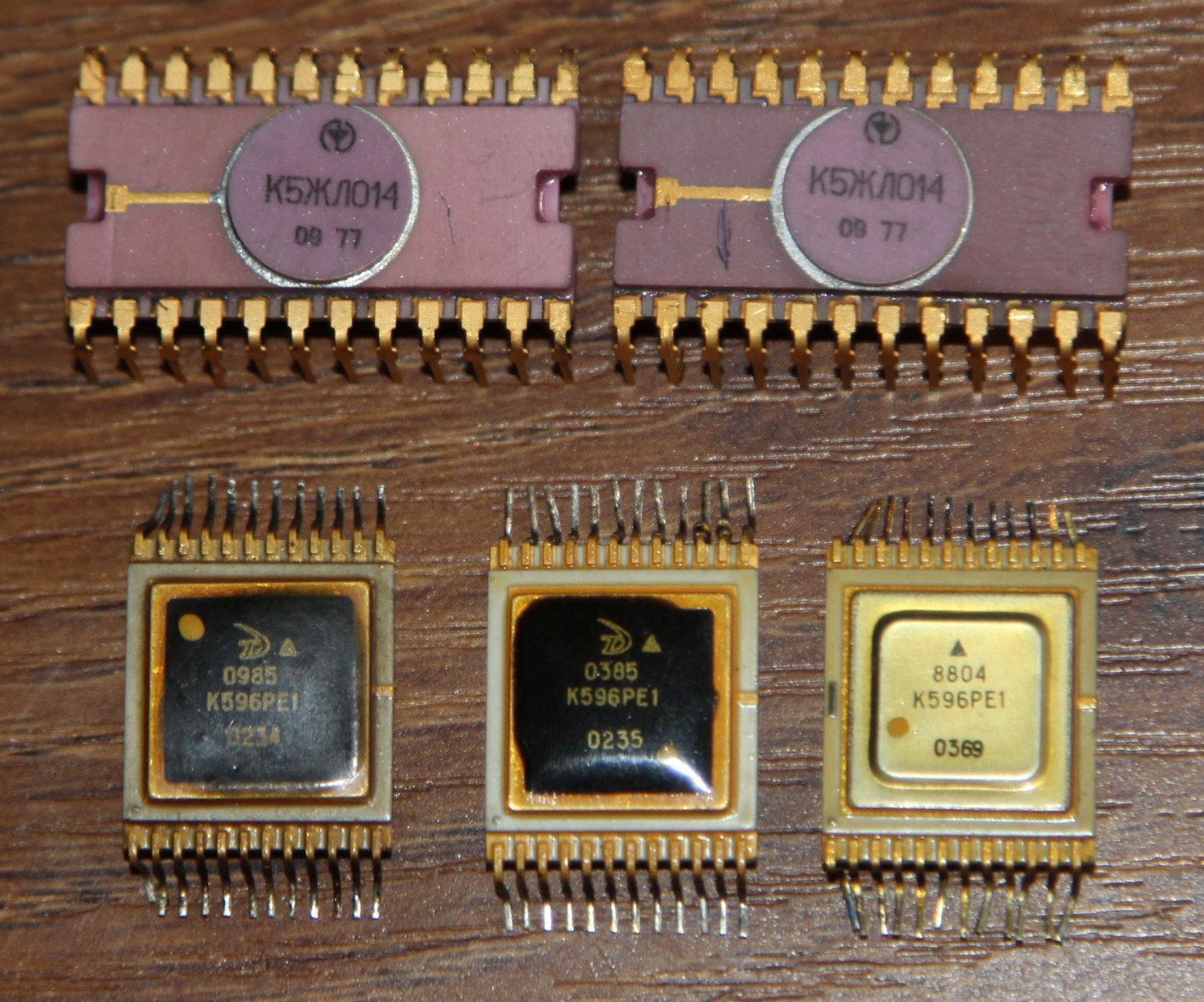

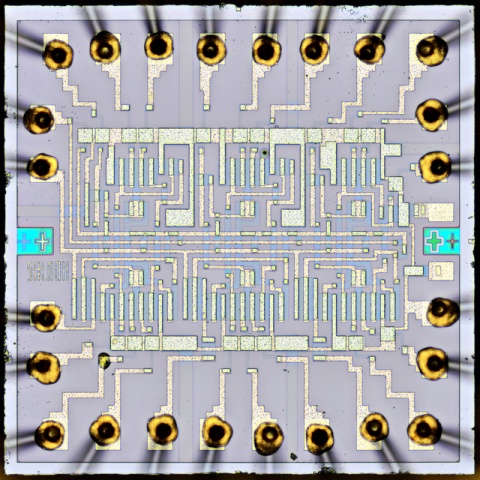

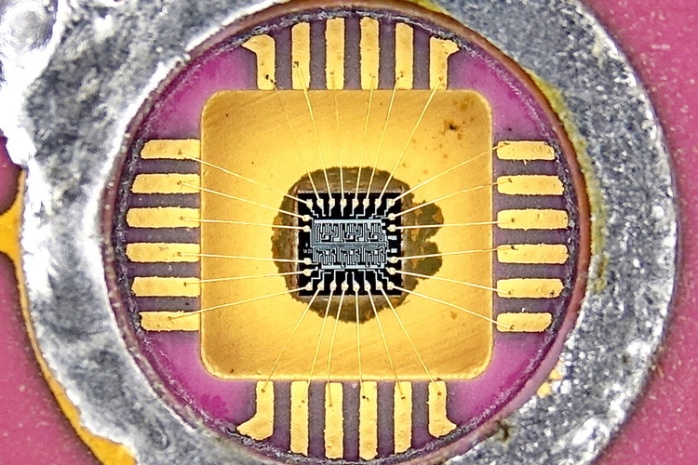

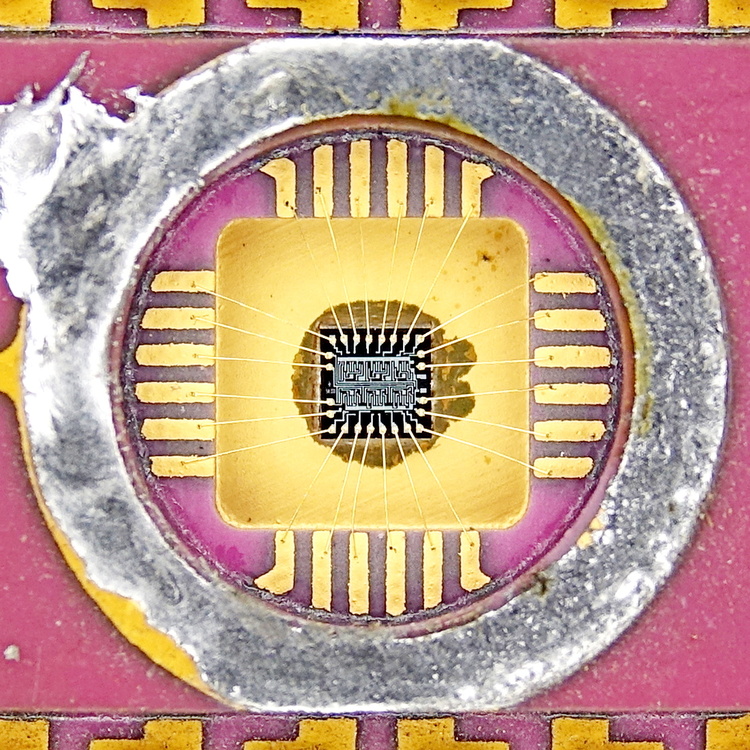

Набор из трех многофункциональных четырехвходовых логических элементов; в дальнейшем - КР501ХЛ2.
(фото с Форума радиодеталей)

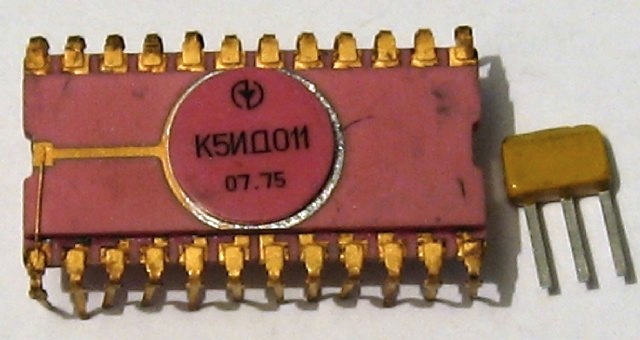

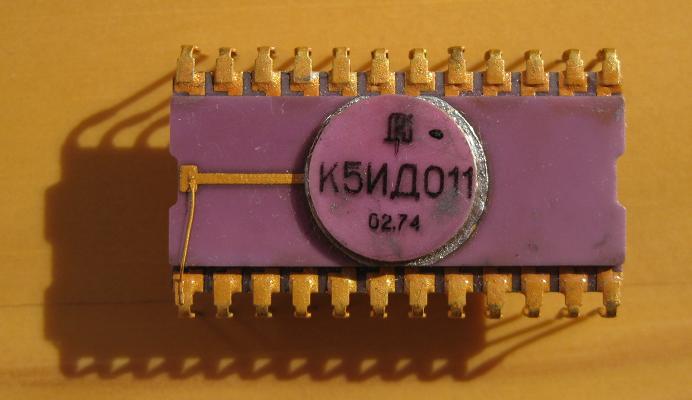

Назначение - дешифратор 4-16. Справочный листок здесь.
Интересные сведения о ней с аффинажного производства:
| Масса изделия - 3,1 ±0,1 г Масса золота в 1 шт. изделия - 0,07 Содержание золота в изделии, % масс - 2,2 ±0,1 % Элементы изделия, содержащие золото - вывода, пластинка, керамика Масса керамической фракции - 2,2 ±0,1 г Содержание золота в керамической фракции - 0,5-0,7 % Масса металлической фракции - 0,9 ±0,05 г Содержание золота в металлической фракции - 4,7 - 5,0 % Основа металлической фракции - железо-никелевый сплав Основа керамической фракции - корунд |
 |
(фото с форума Портативное
ретрорадио)

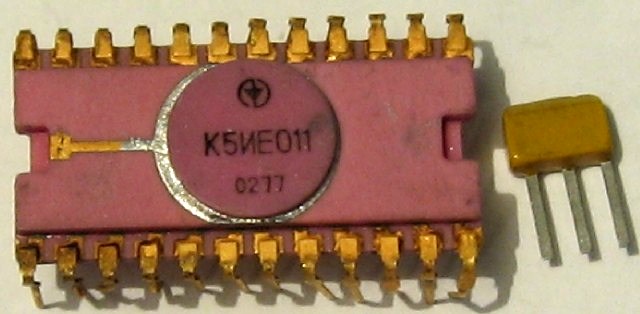

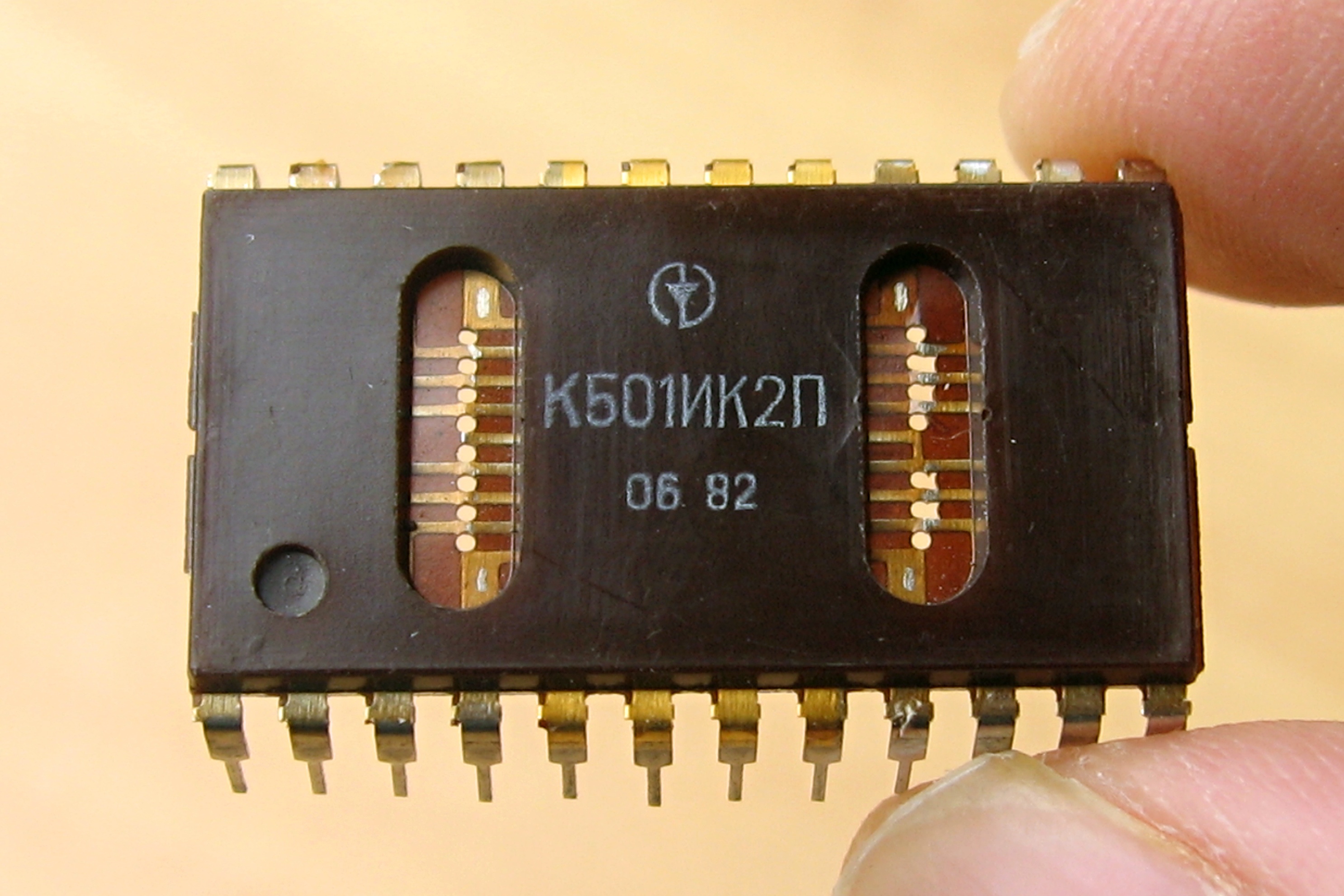

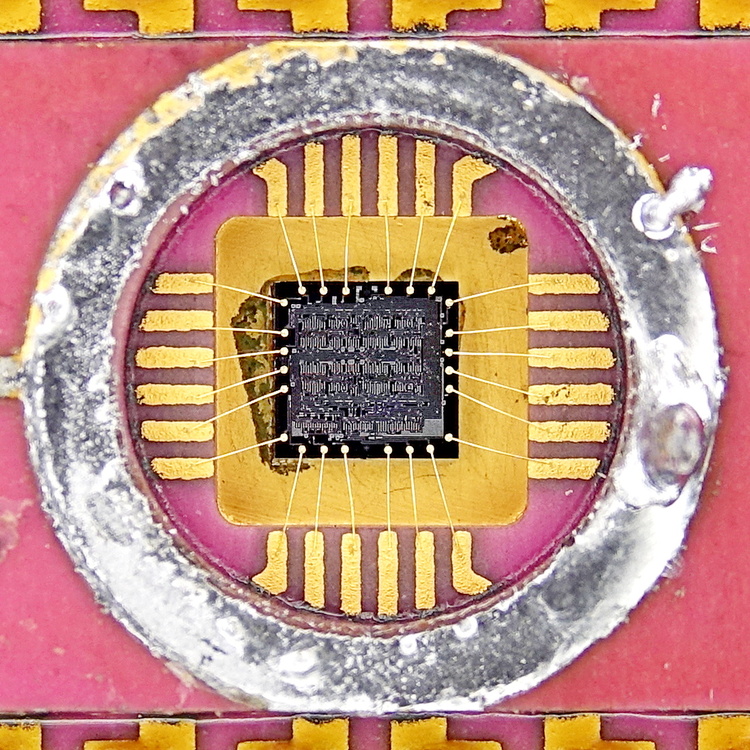

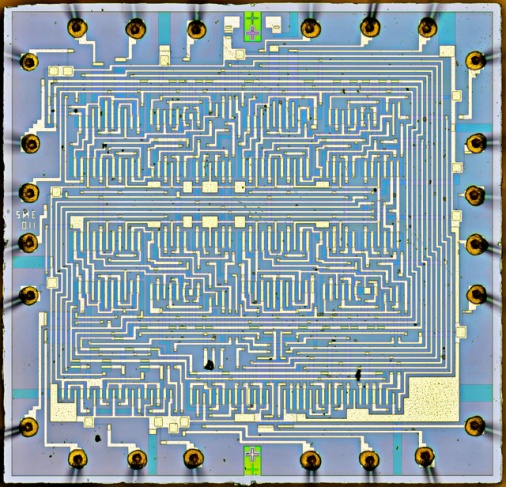

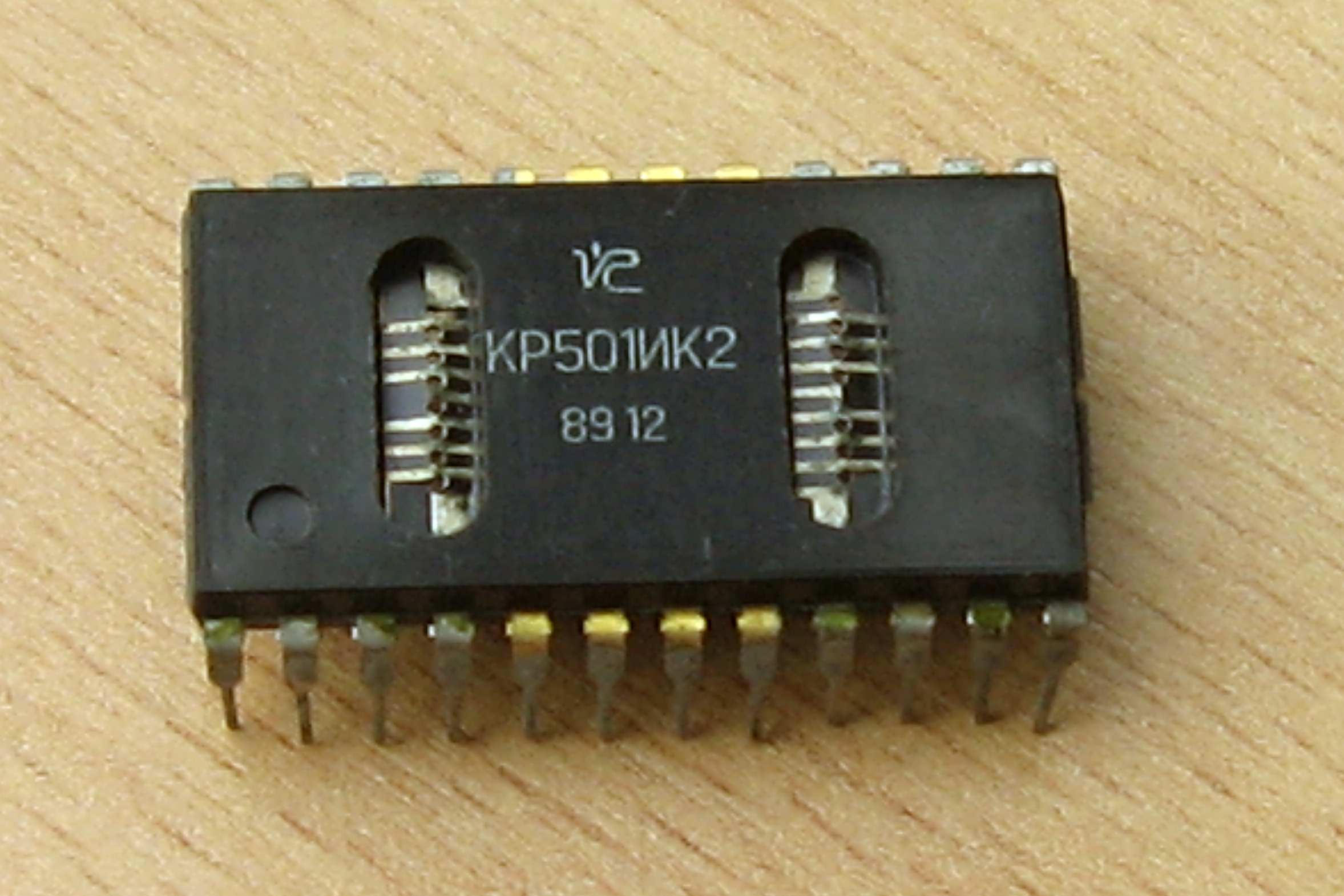

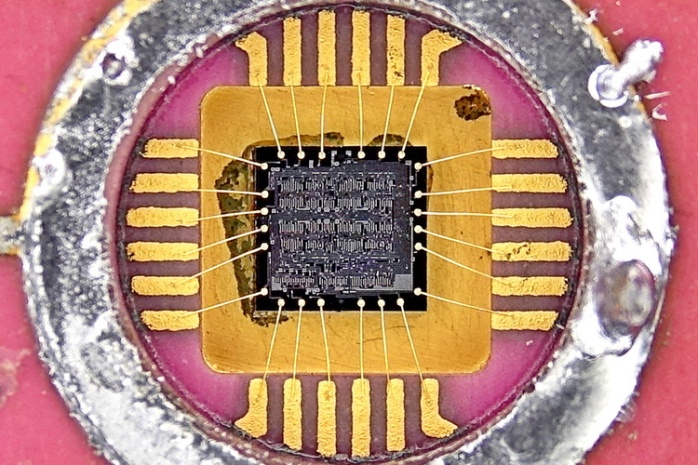

Назначение - 4-разрядный универсальный счетчик-регистр; максимальная тактовая частота 200 кГц. В моих справочниках этой микросхемы нет, нашлись только краткие данные в [3]. Судя по ним, по новой системе обозначений это К501ИК2.

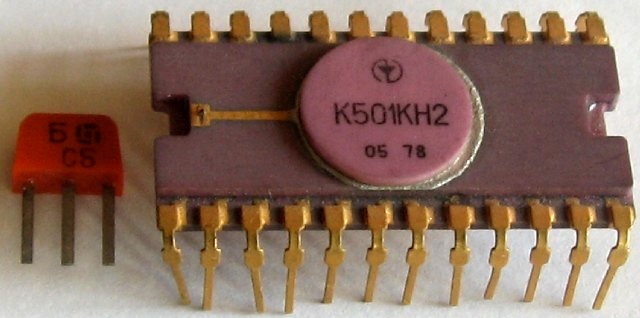

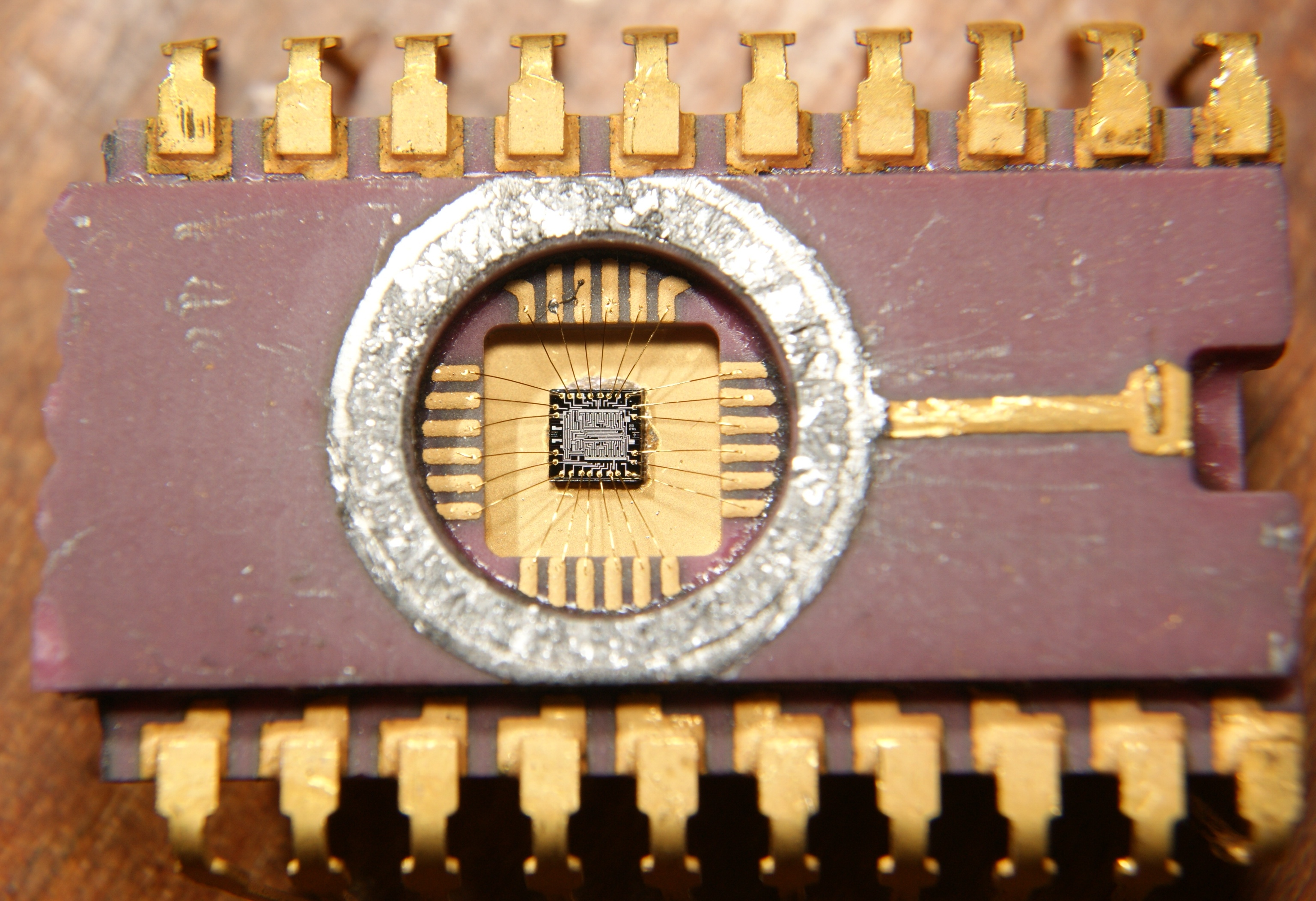

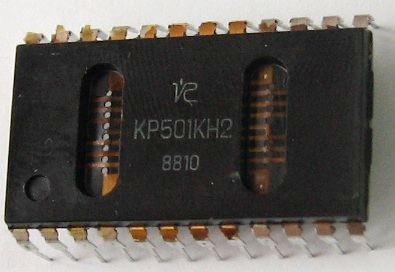

Назначение - 16-ти входовый кодовый ключ. Справочный листок здесь.
| Цитата из описания бытовой автоматической стиральной машины СМА-4ФБЭ
"...Для аппаратного маскирования разрядов ШДт и увеличения количества каналов опроса внешних устройств служит интерфейс ввода, построенный на базе кодового ключа К501КН2П." |
 |

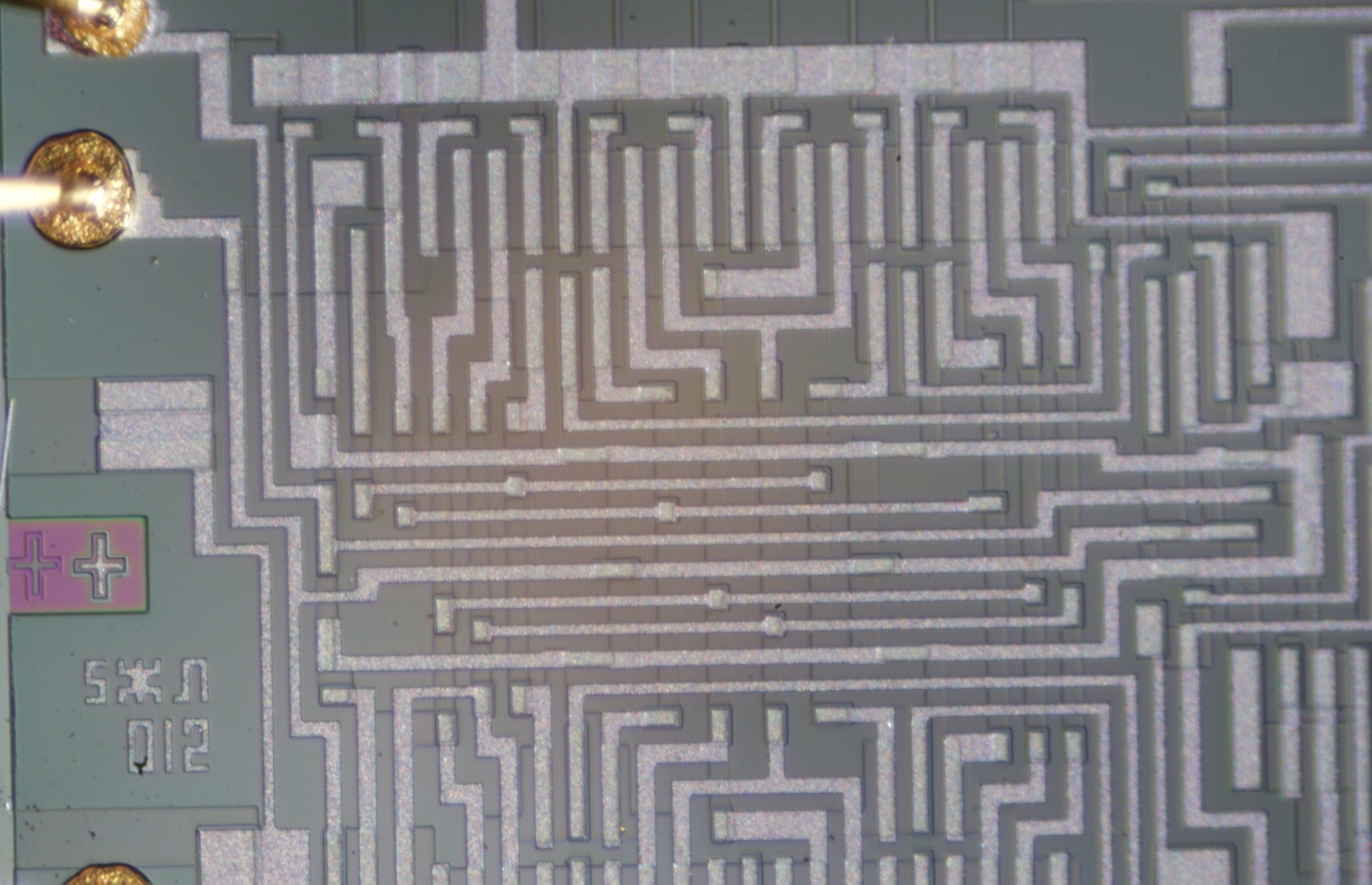

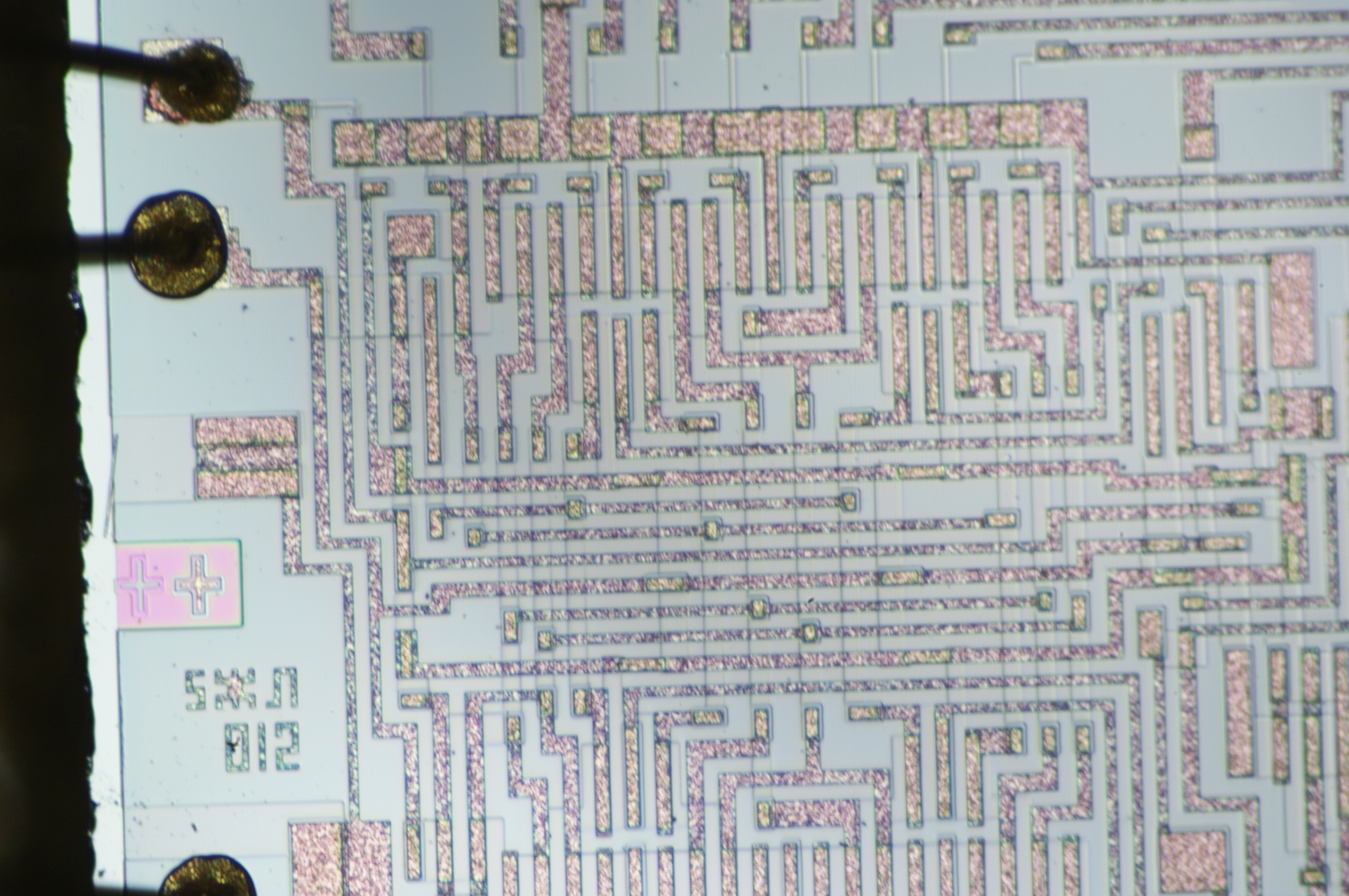

Надпись на кристалле К501КН2 недвусмысленно говорит нам о её происхождении :)))

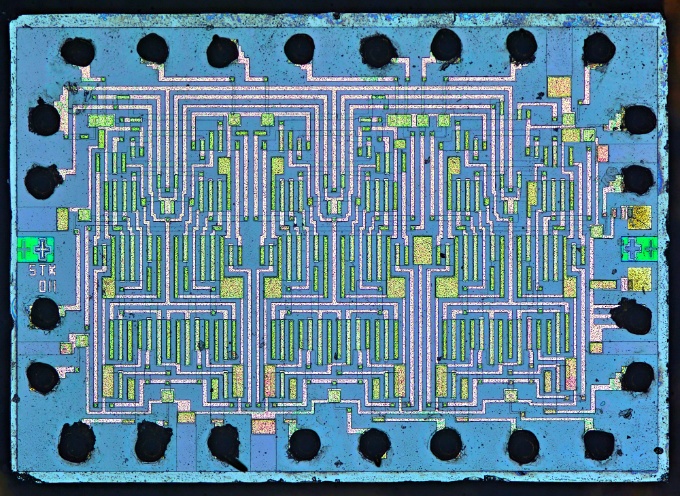

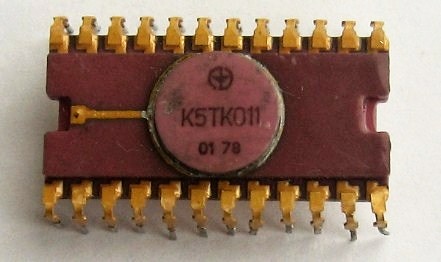

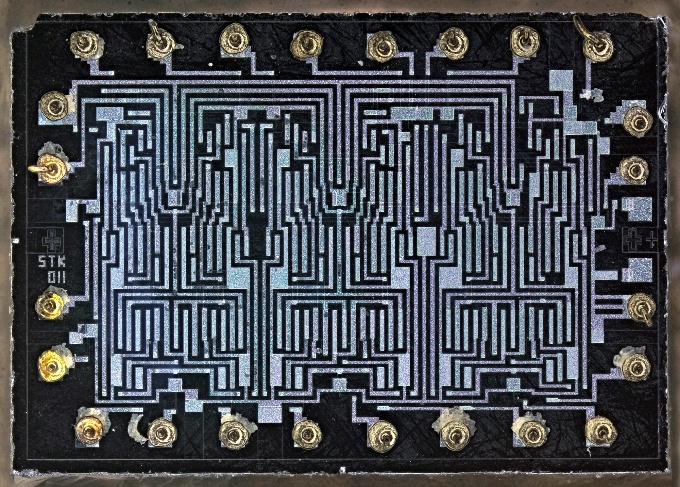

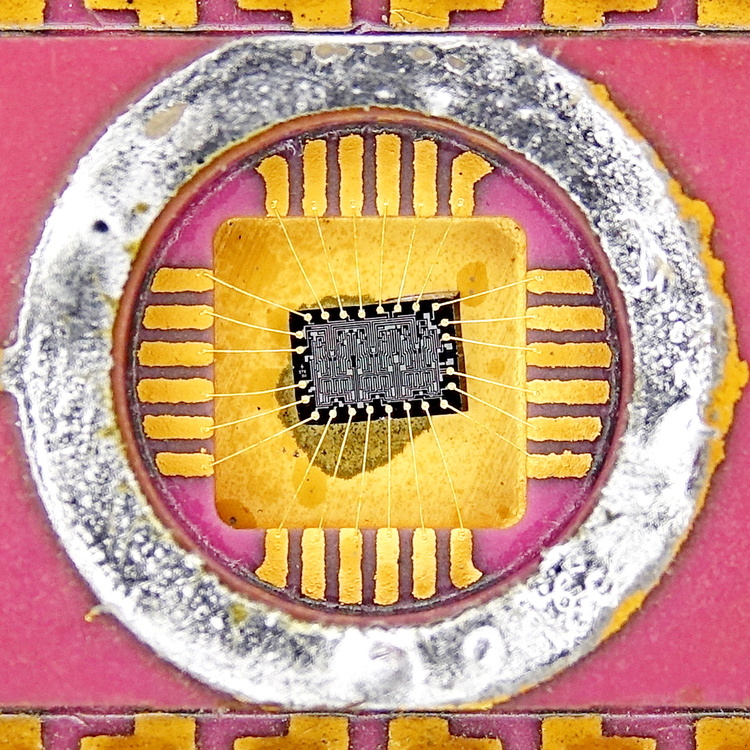

Назначение - строенный JKD-триггер. Справочный лист на него.
(фото с форума Радиокартинки)
(фото с форума Радиокартинки)
(фото с форума Радиокартинки)
|

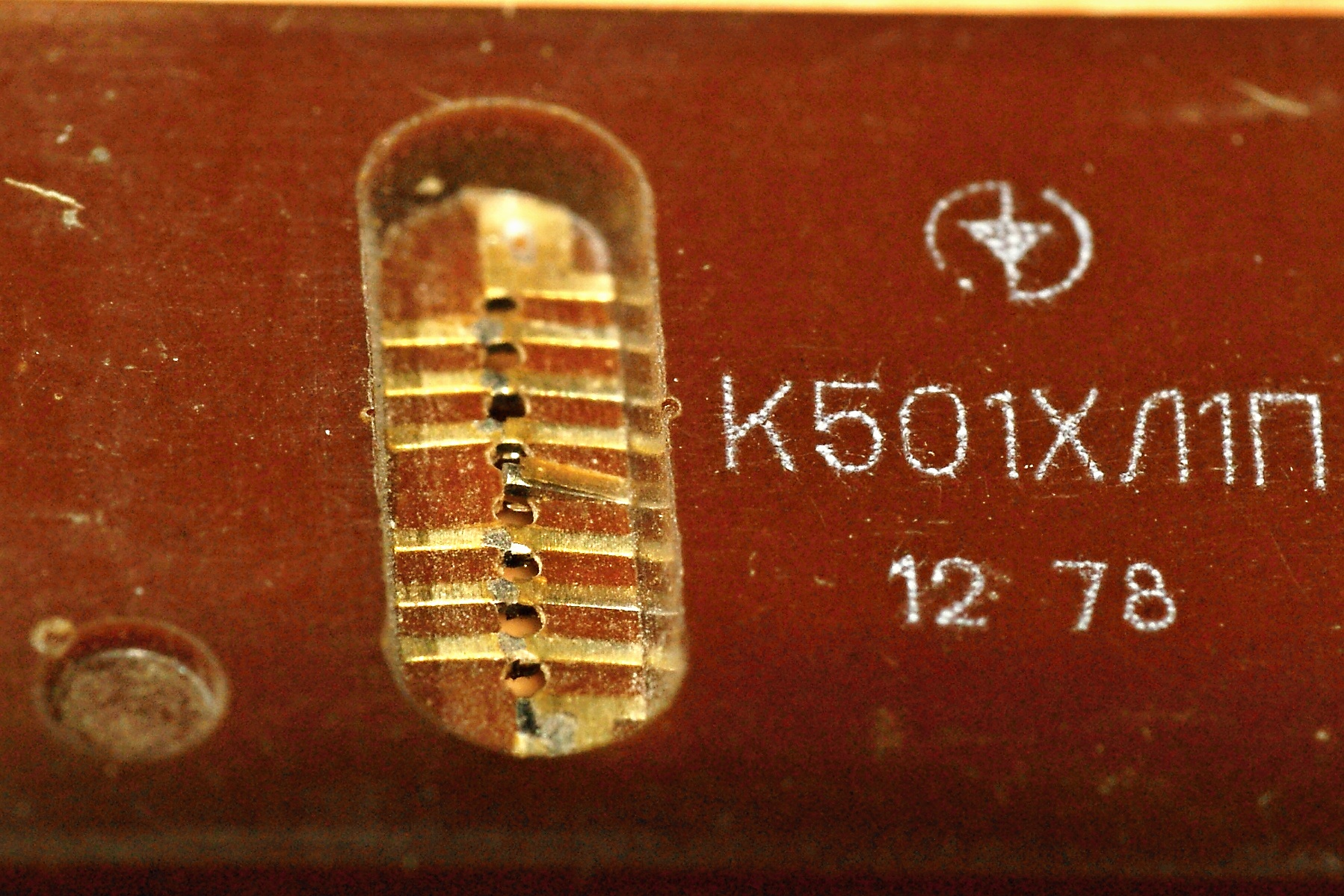

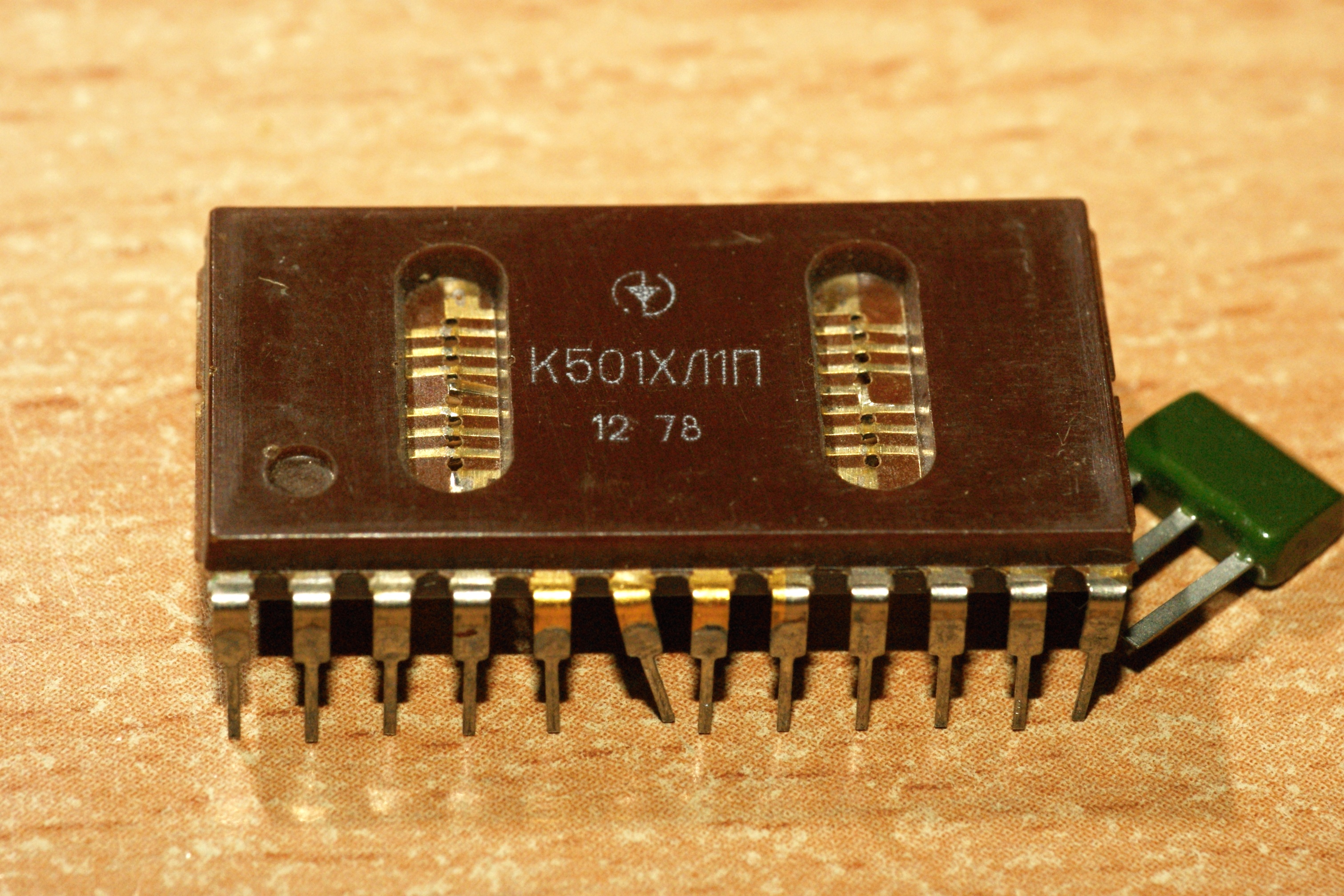

Назначение - набор из шести многофункциональных двухвходовых логических элементов. Справочный листок на неё. |
 |

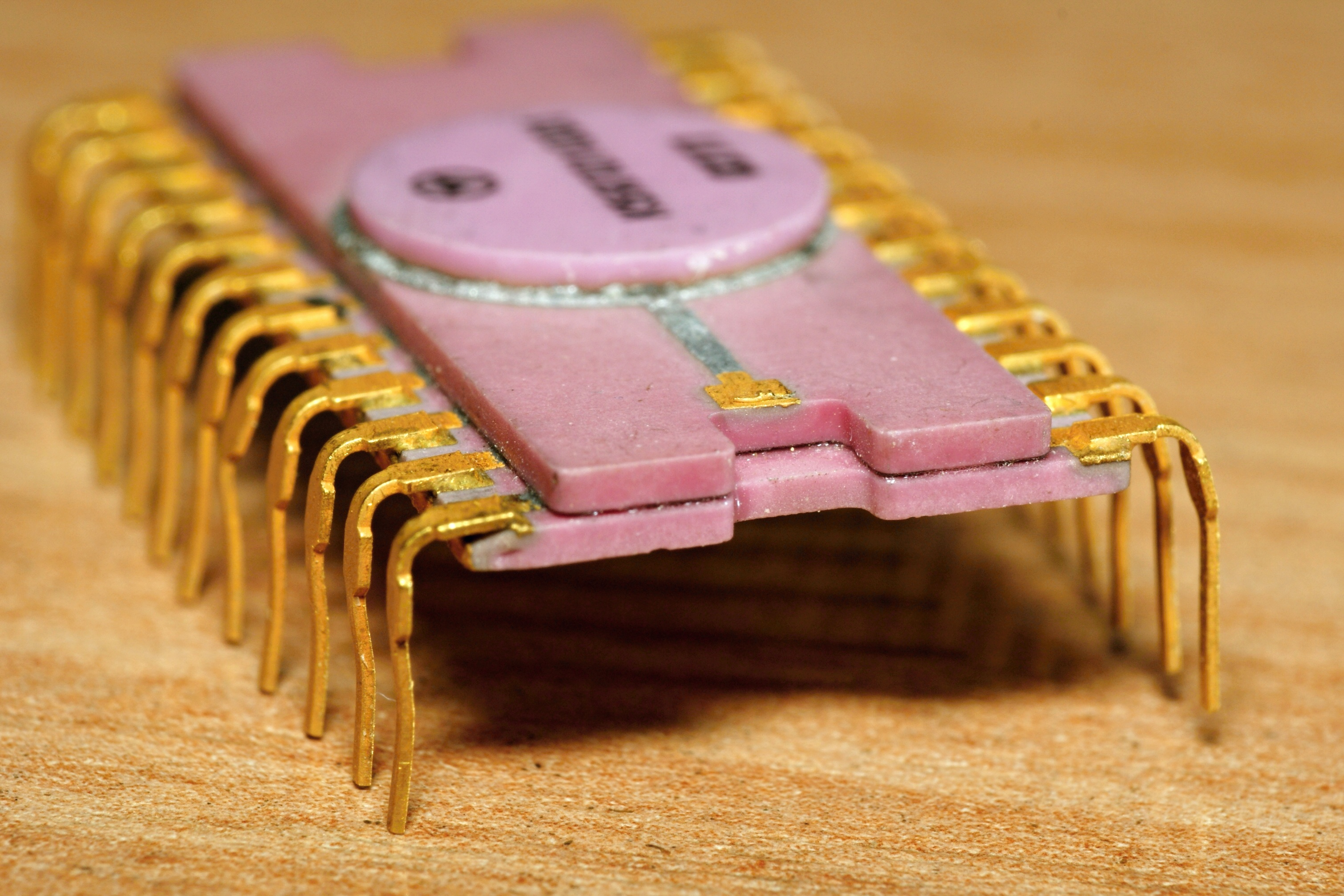

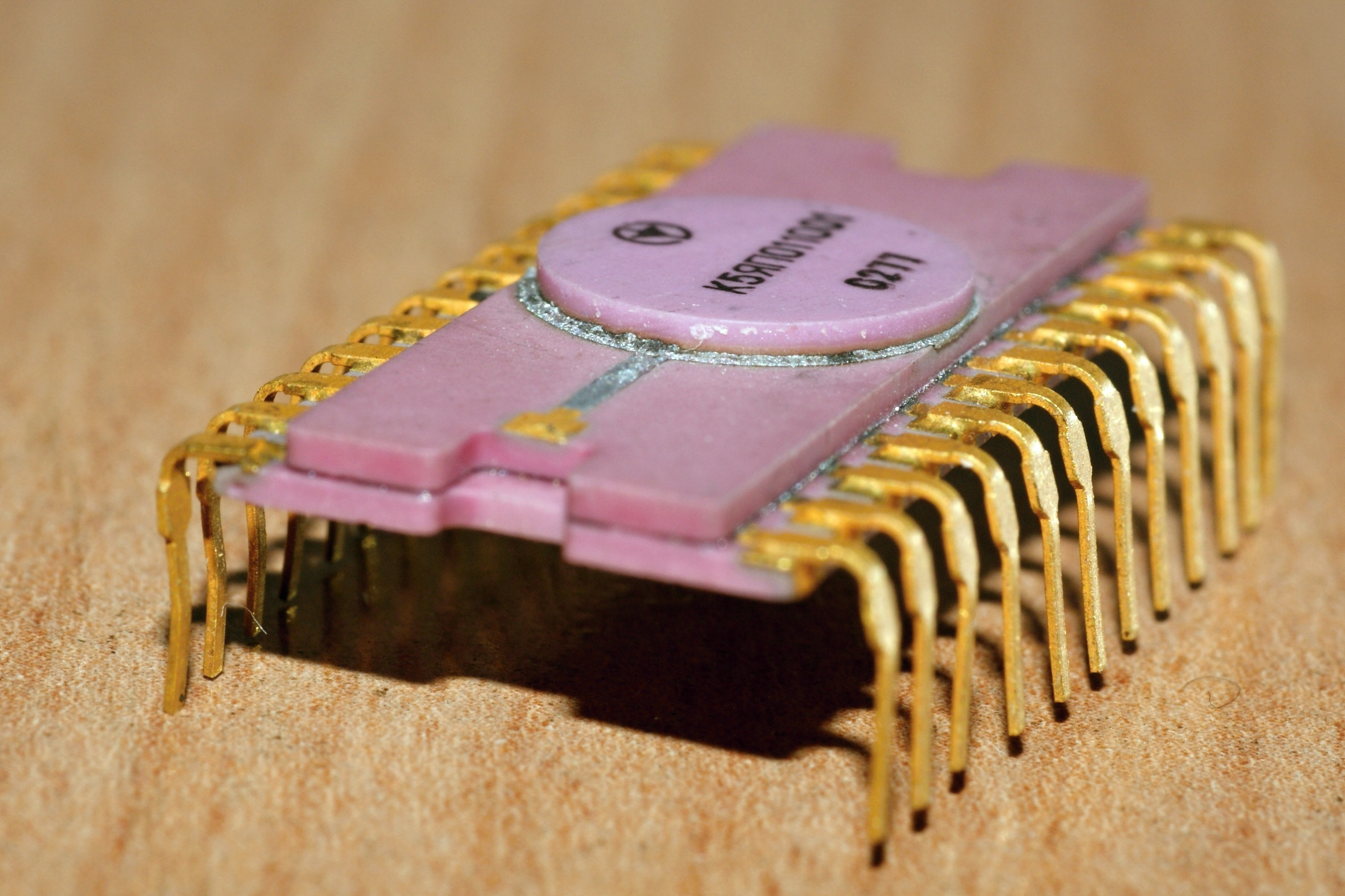

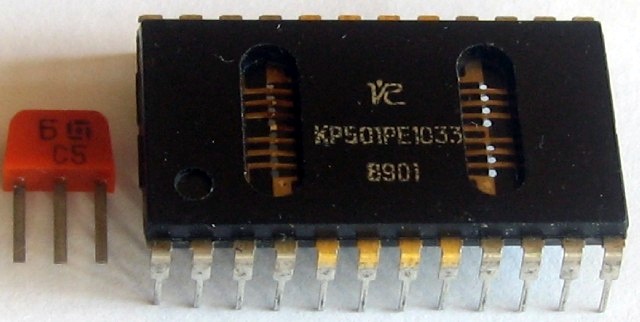

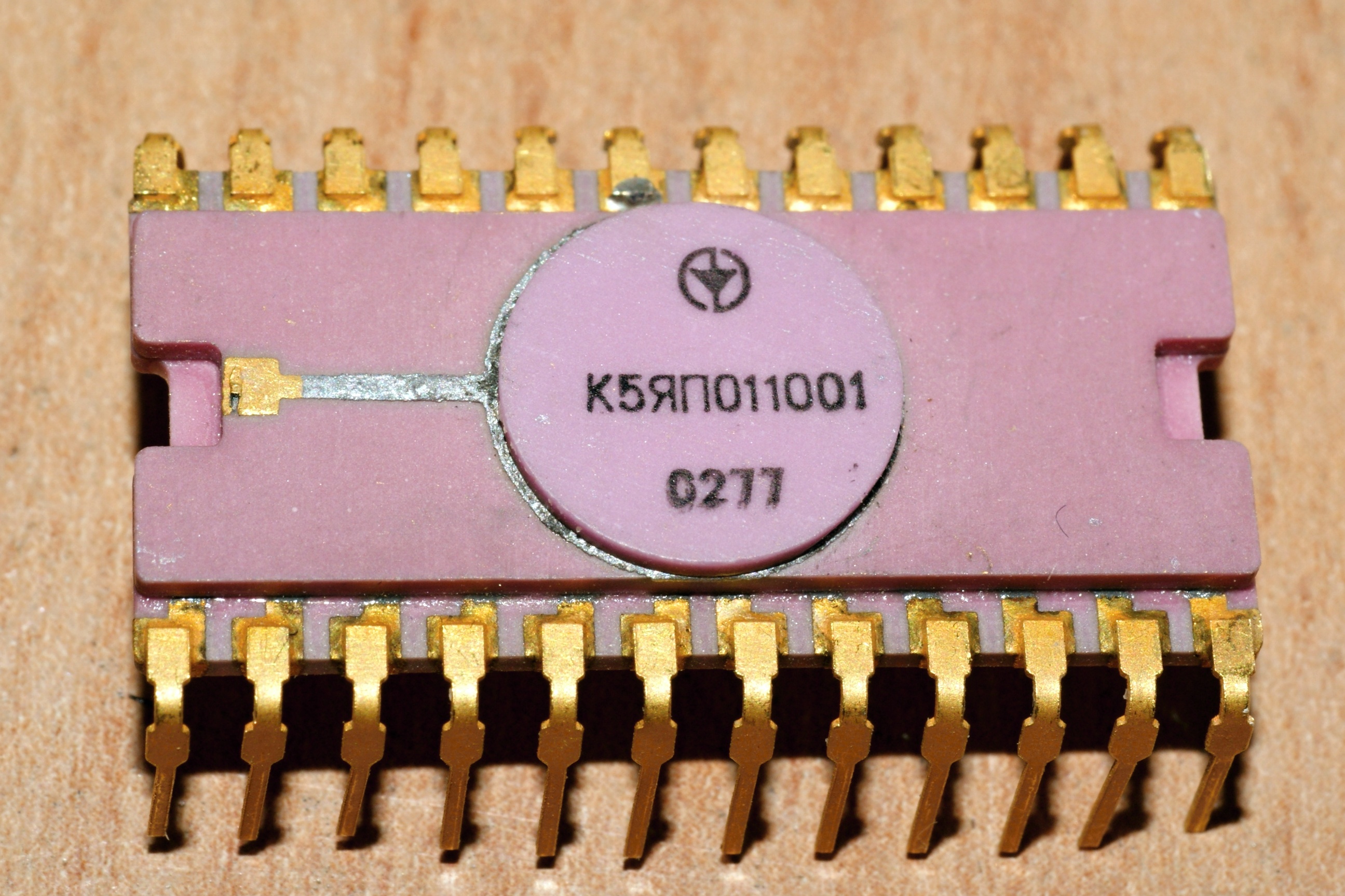

Назначение - ПЗУ 2048 бит (256 слов х 8 разрядов).
Справочный листок здесь.
Цифры в конце обозначают версии прошивки. 001ая применялась
в калькуляторе Искра-114,
причем, судя по номеру, это было вообще самое первое применение такой микросхемы.
К5ЯП01-1003 ... К5ЯП01-1009 применялись в
ЭКВМ "Искра-124" ранних годов выпуска (вариант с ротационным селектором положения запятой -
"с колёсиком").
К501РЕ1-003П ... К501РЕ1-009П стоят в "Искре-124" поздних годов выпуска (вариант с кнопочным селектором положения запятой).
К501РЕ1-032П ... К501РЕ1-034П замечены в "Искре-122-1".
Источники:
1. Каталог интегральных микросхем. Часть 1 (цифровые). Центральное бюро применения. 1976.
2. Справочник для регулировщика ЭКВМ. - г.
Владивосток, 1977г.
3. Перечень развиваемых
серий ИС. Редакция 1978 г.
4. Каталог интегральных микросхем. Часть 1 (цифровые).
Центральное конструкторское бюро. 1982.
5. Интегральные микросхемы: Справочник/ Б.В. Тарабрин, Л.Ф. Лунин, Ю.Н.Смирнов
и др.; Под ред. Б.В. Тарабрина. - 2-е изд., испр. - М.: Энергоатомиздат, 1985.
6. А. Юшин. Счетчики. - "Моделист-Конструктор" №5, 1986
7. Каталог интегральных микросхем. Том 1. Центральное конструкторское бюро. 1986.
8. Нефедов А.В. Интегральные микросхемы и их зарубежные аналоги: Справочник. Т. 3 - М.: КУбК-а, 1997.
9. Стратегия выбора. - К.: "Корнiчук", 2012.
