505ая серия

Одна из ранних серий микросхем памяти, включающая в себя как ОЗУ, так и ПЗУ. Технология - в основном p-МОП, выходы с тремя состояниями.

Разрабатывалась в середине 70-х годов Киевским НИИ Микроприборов. Производитель - "Квазар", г.Киев (Украина)

505ИР1 505РР1 505РУ2 505ХЛ1
505ИР2 505РР4 505РУ4
505ИР3 505РУ6
505ИР4
505ИР5
505ИР6

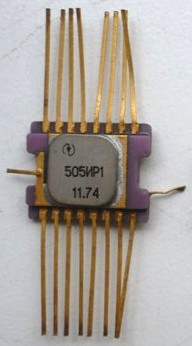

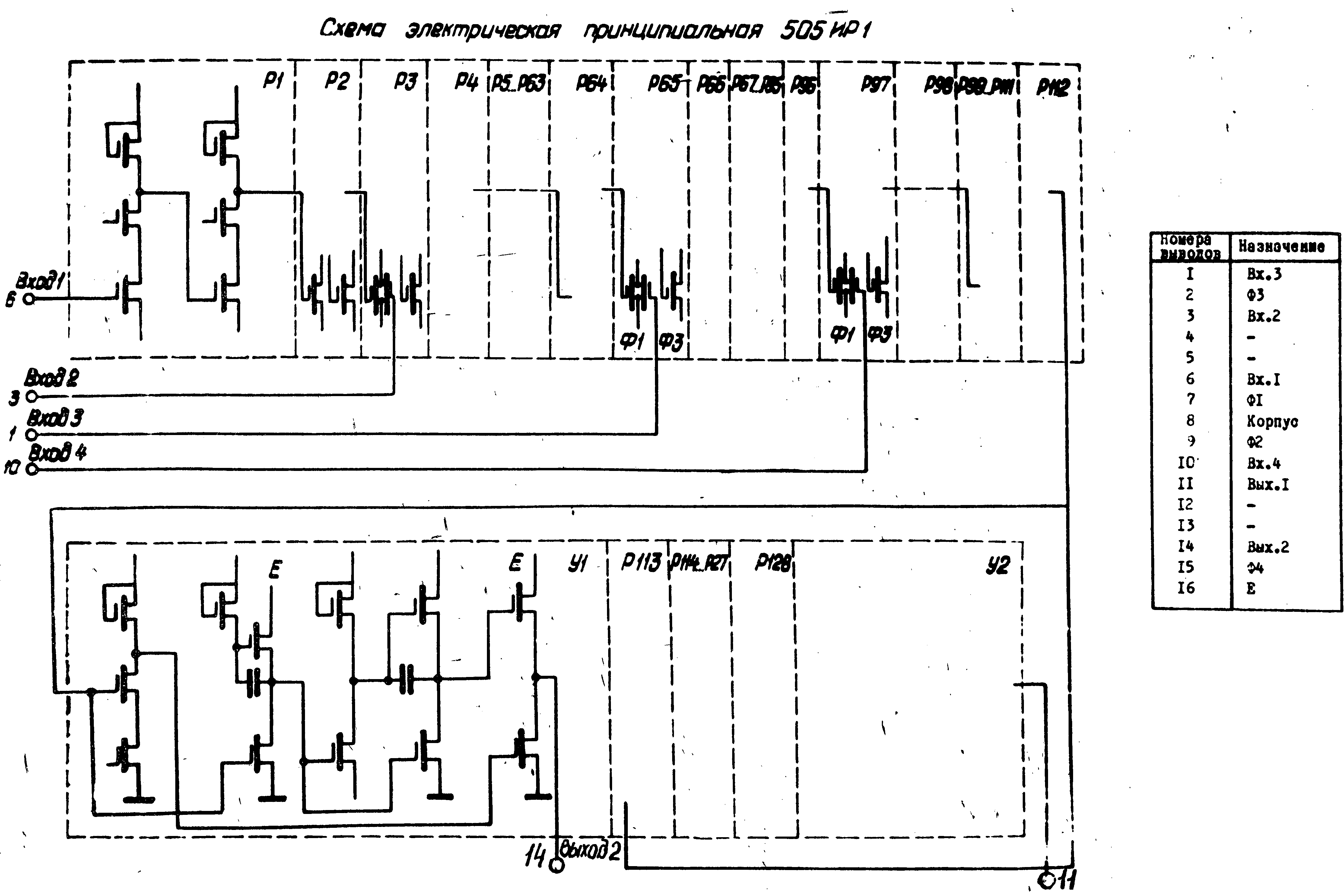

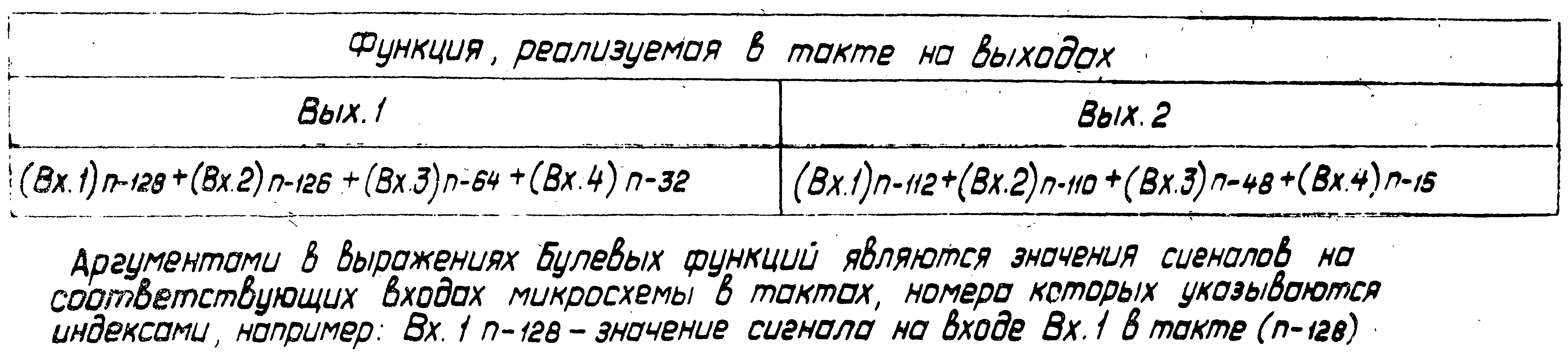

505ИР1

Динамический последовательный регистр сдвига на 128 разрядов, напряжение питания -27 вольт.


(фото с форума Портативное ретрорадио)

Электрические параметры

Ток потребления по питания не более 3,5 мА
Ток утечки по входам фаз Ф1, Ф3 не более 5 мкА
Ток утечки по входам фаз Ф2, Ф4 не более 3 мкА
Ток утечки по каждому логическому и операционному входу не более 1 мкА
Выходное напряжение "лог.1" не менее -13 В
Выходное напряжение "лог.0" не более -2 В
Помехоустойчивость по логическим входам не менее 1 В

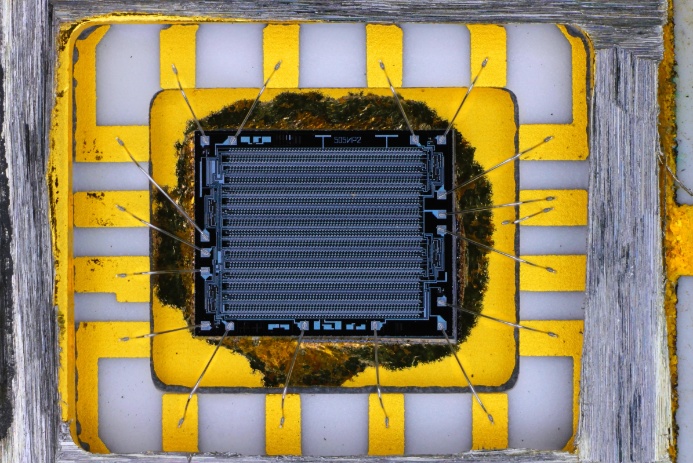

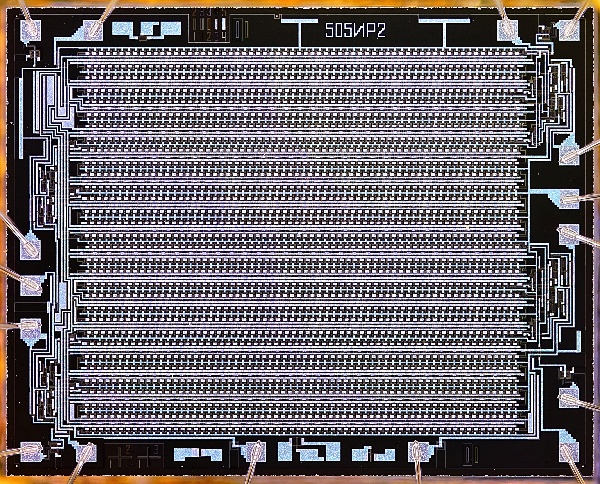

К505ИР2

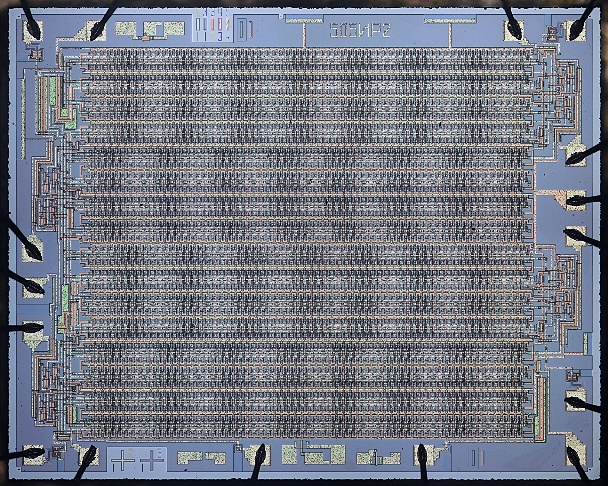

Опять же, это 1024-разрядный динамический регистр сдвига (точнее, 4 256-разрядных регистра с раздельными входами и выходами и общими цепями сдвига и питания).

"В 1976 г. была закончена разработка БИС динамического регистра сдвига емкостью 1024 бита (ОКР «Колонна») – главный конструктор Семенович Е.И., основные исполнители – Алексеев Ю.А. – зам. главного конструктора по технологии, Зуб П.Н., Бондаренко В.А., Деменин С.Н., Пешков А.С."

Электрические параметры

Номинальное напряжение питания +5В -5В
Выходное напряжение высокого уровня не менее -1,2 В
Выходной ток низкого уровня 1,6...6 мА
Ток утечки на входе не более 1 мкА
Ток потребления не более 70 мА
Время считывания не более 190 нс
Рабочая частота 20...2000 кГц

Заводской паспорт на неё.

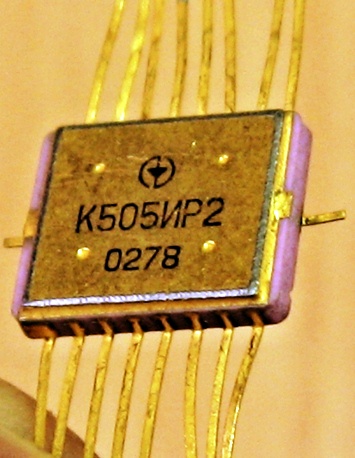

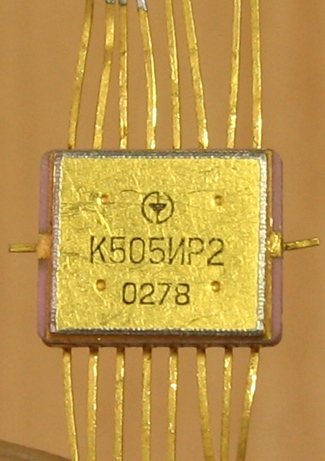

Примечателен корпус. Такой вот "четырёхточечный" характерен для микросхем второй половины 70-х годов...

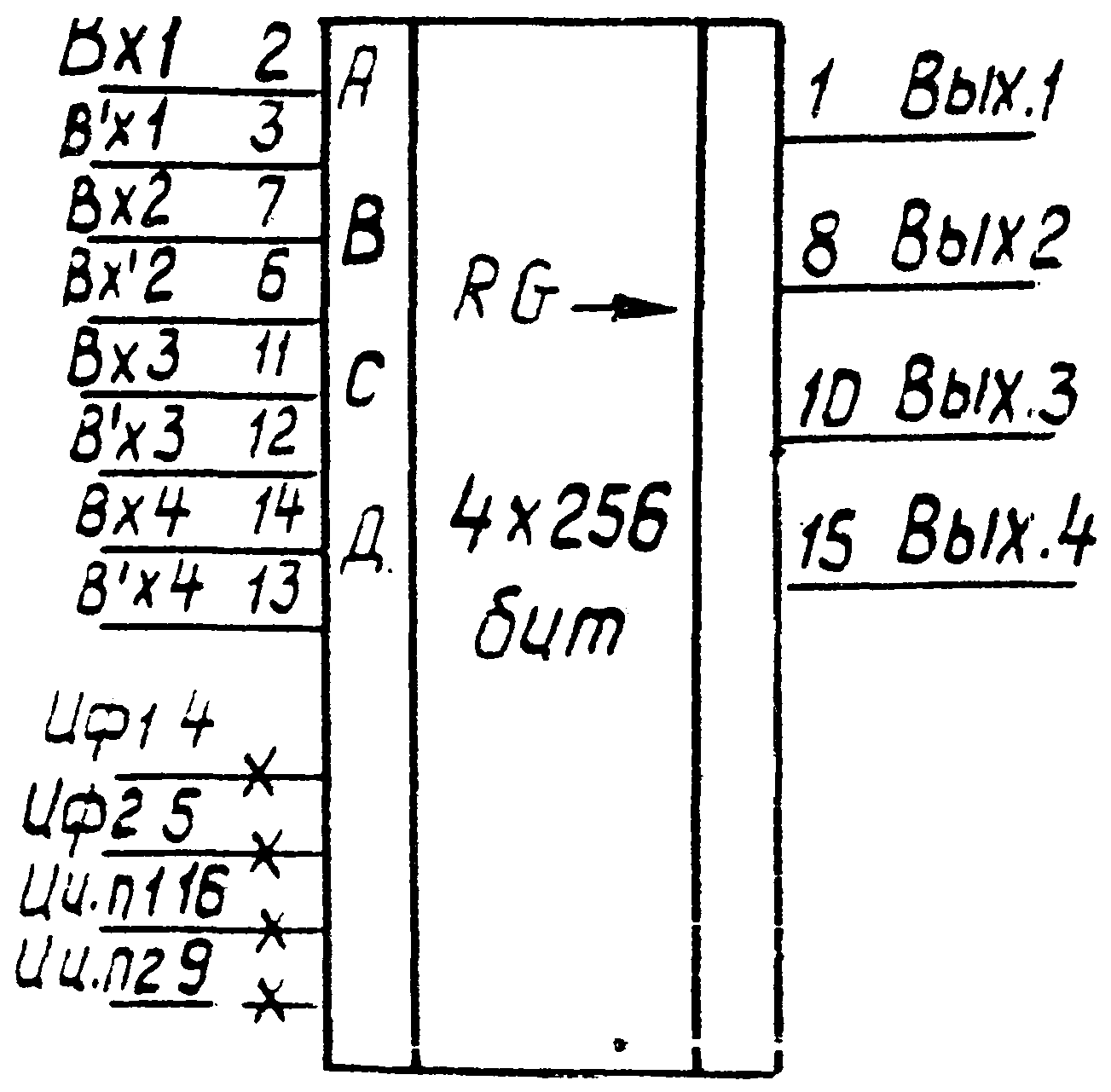

Назначение выводов: 1, 8, 10, 15 - выходы; 2, 3, 4, 5, 6, 7, 11, 12, 13, 14 - входы; 9 - напряжение питания -5В; 16 - напряжение питания +5В


(фото с форума Радиокартинки)


(фото с форума Радиокартинки)


(фото с форума Радиокартинки)

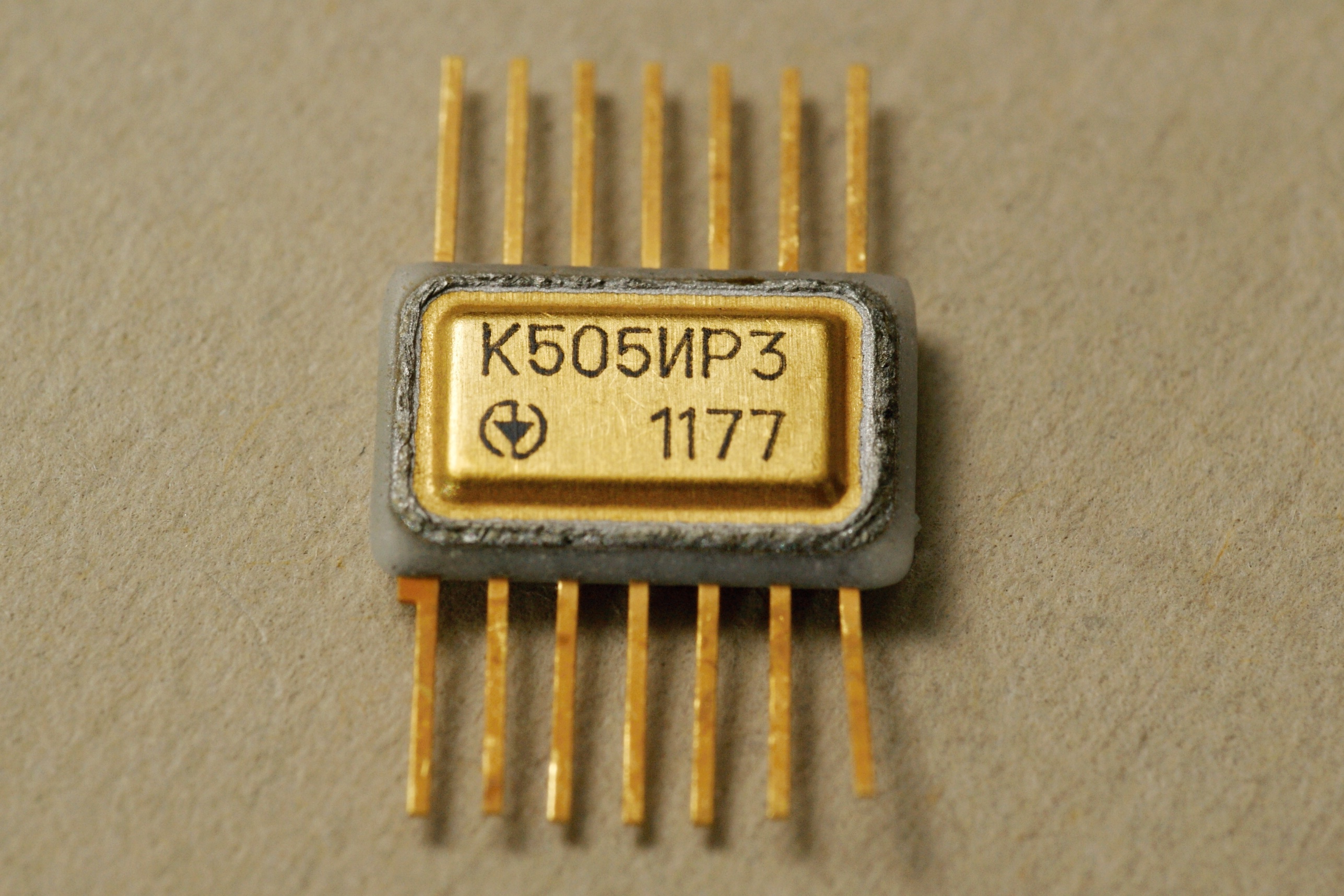

К505ИР3


(экспонат предоставлен фирмой "Электронные системы контроля", г.Пермь)

Довольно редкая микросхема серии, содержит два последовательных динамических регистра сдвига по 128 разрядов, каждый с дополнительными промежуточными входами, допускающими организацию 2х100 разрядов.

В мемуарах пишут, что это вообще первая советская ПЗС-схема. "Лаборатория 293 [физико-технического отдела КНИИМП - К.] разработала и внедрила в серийное производство первую в СССР ПЗС схему - последовательный сдвиговый регистр К505ИР3 формата 2х128.".

Электрические параметры

Напряжения питания -12В и +5В
Токи потребления не более 10/15 мА
Частота импульсов тактового напряжения 50...2500 кГц
Входная емкость не более 10 пФ
Входная емкость по тактовому входу не более 80 пФ

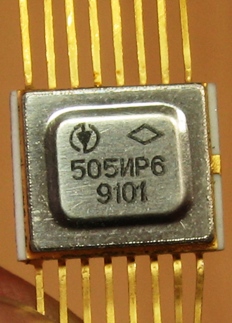

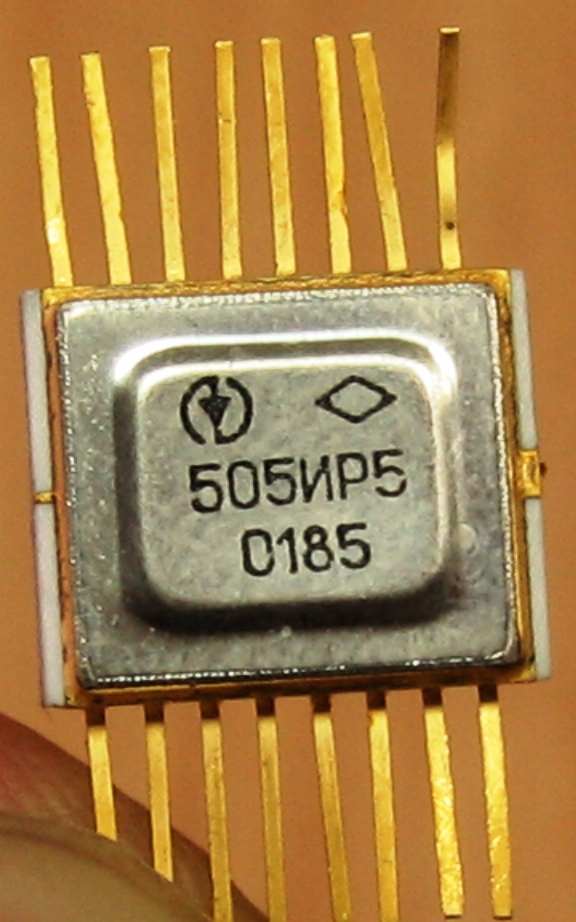

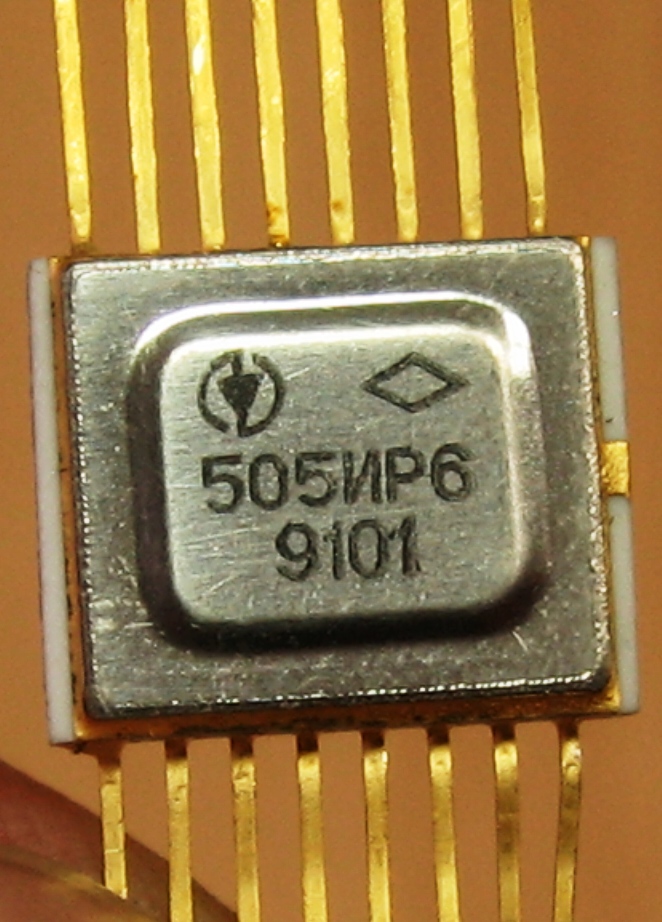

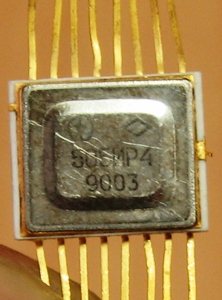

505ИР4, 505ИР5, 505ИР6

Логическим продолжением разработки БИС 505ИР1 стала ОКР "Колонна 1" по разработке серии быстродействующих БИС многоканальных ЗУ регистрового типа на МДП–транзисторах, совместимых с логическими ТТЛ-схемами (1978 г.) – главный конструктор Сидоренко В.П. Эта разработка была выполнена по технологии р–канальных МДП-транзисторов с поликремниевым затвором.
Итогом работы явилось разработка серии БИС динамических сдвиговых регистров, 505ИР4 - на 128 разрядов (4х32 бита), 505ИР5 - 256 разрядов (4х56 бит), 505ИР6 - на 1024 разряда (4х256 бит); микросхемы имели раздельные входы и выходы, общие цепи сдвига и питания, максимальную частоту приема и считывания информации 5 МГц, температурный диапазон работы -60...+85°С.

Основные разработчики и исполнители ОКР: Семенович Е.И. - зам.главного конструктора, ведущий инженер, Зуб П.Н. – ведущий инженер, Третьяк М.А. – старший инженер, Бондаренко В.А. – зам главного конструктора, начальник лаборатории, Тильс А.А. – начальник отдела, Клименко А.С. – начальник лаборатории, Алексеев Ю.А. – зам главного конструктора, ведущий инженер; Деменин С.Н.- начальник лаборатории.

Что интересно, микросхемы эти в справочниках почти не встречаются! Справочный листок на них.

К505РР1

Электрически программируемое p-ЛИЗМОП ПЗУ с ультрафиолетовым стиранием информации емкостью 2048 бит (256 8-битных слов). Собственно, это первое отечественное УФ-ПЗУ вообще.

К505РР1 допускает до 20 циклов перезаписи, общее время хранения информации - не менее 5000 часов.

Судя по историческим мемуарам, БИС появилась в 1978 году, так что мой экземпляр весьма ранний. "В том же 1978 году лабораторией Ярового С.И. была успешно проведена НИР «Капля» - разработка электрически программируемого ПЗУ информационной ёмкостью 2 Кбит с УФ - стиранием информации. Инициатором этой работы выступил ведущий инженер Калитенко В.Ф.".

При этом в 1983 году она продолжает числится в Каталоге перспективных серий... Видимо, с серийным производством было туго.

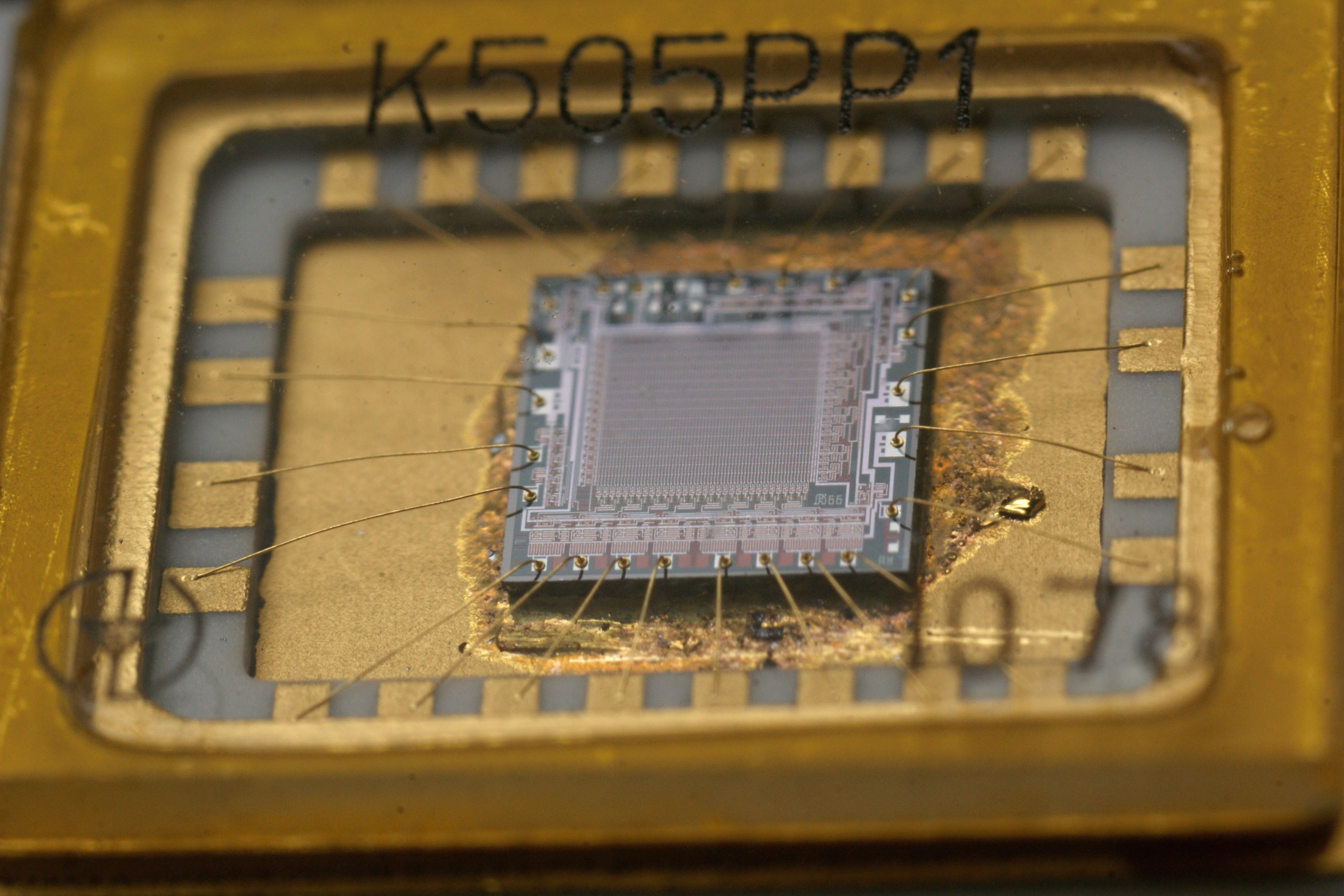

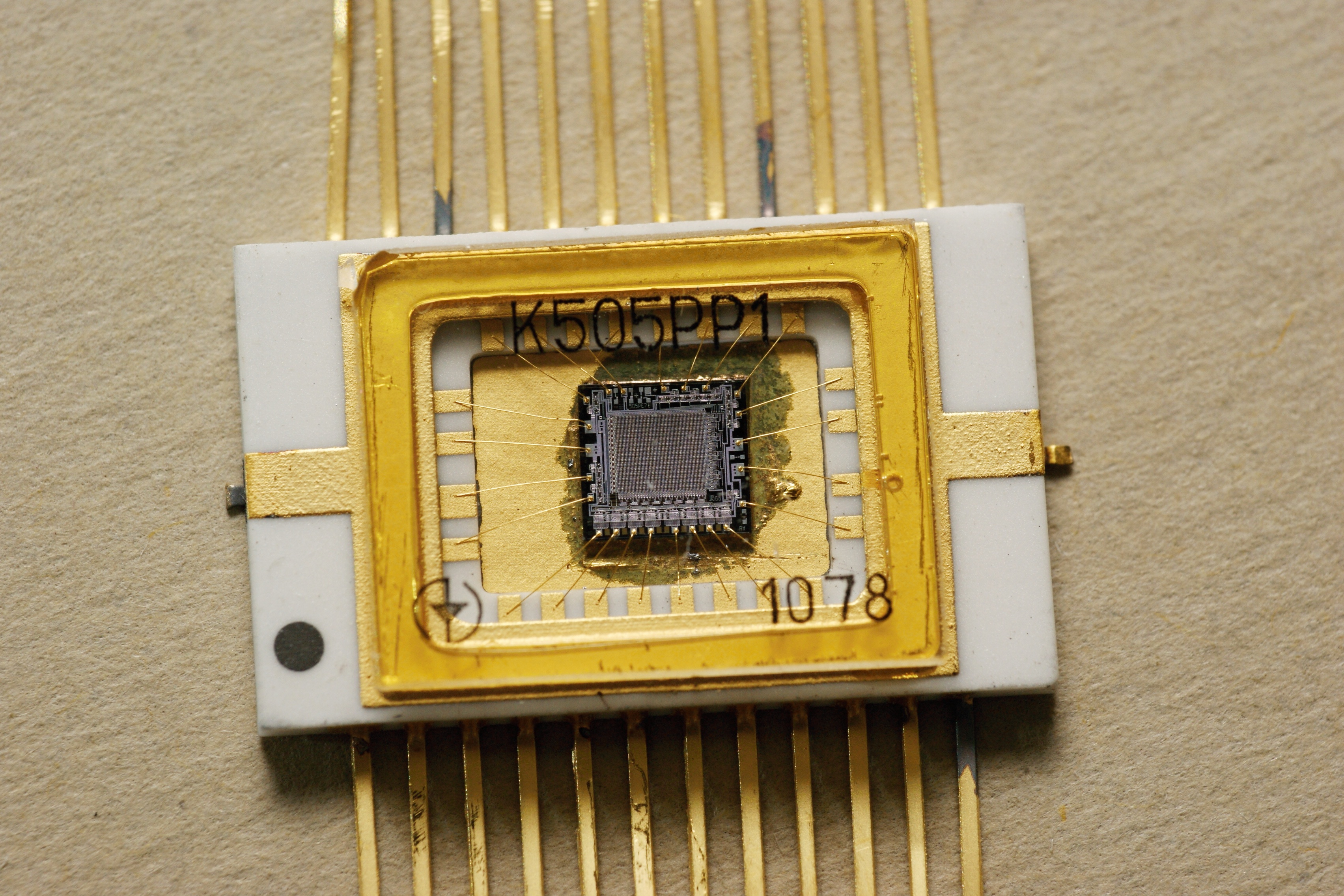

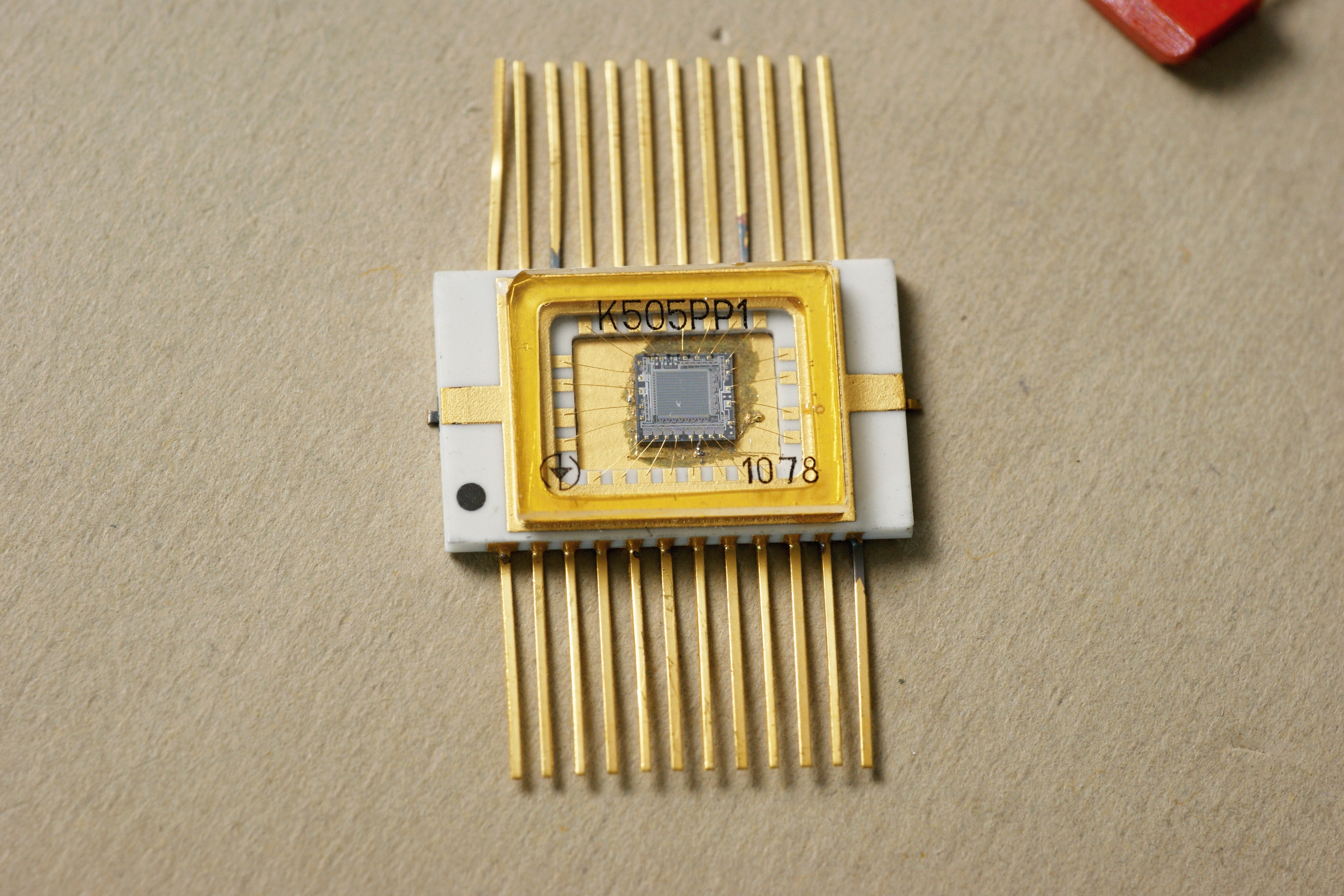

Микросхема отличается весьма примечательным корпусом 405.24-5 с очень широким окном. По-моему, вообще единственная наша микросхема в таком исполнении.

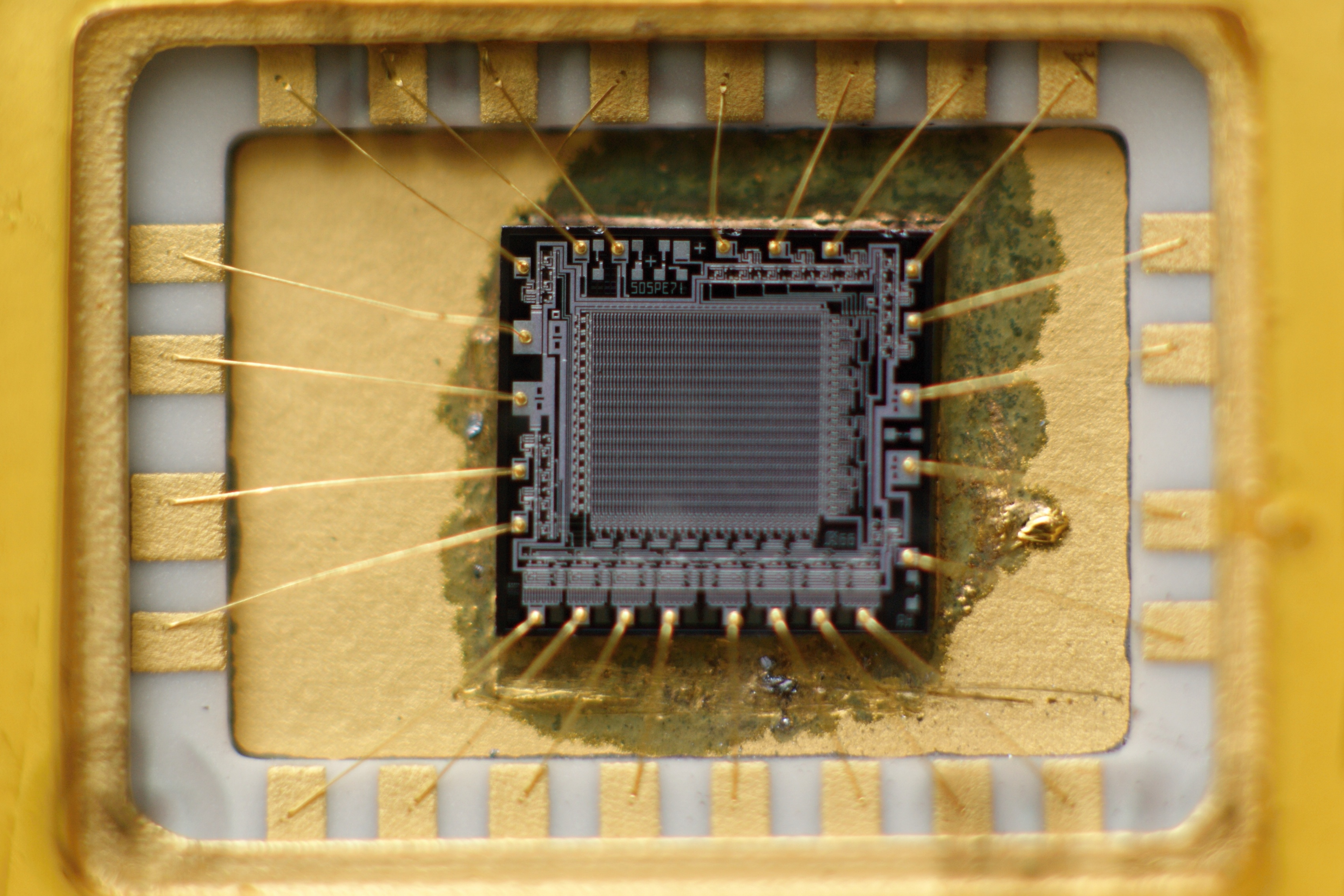

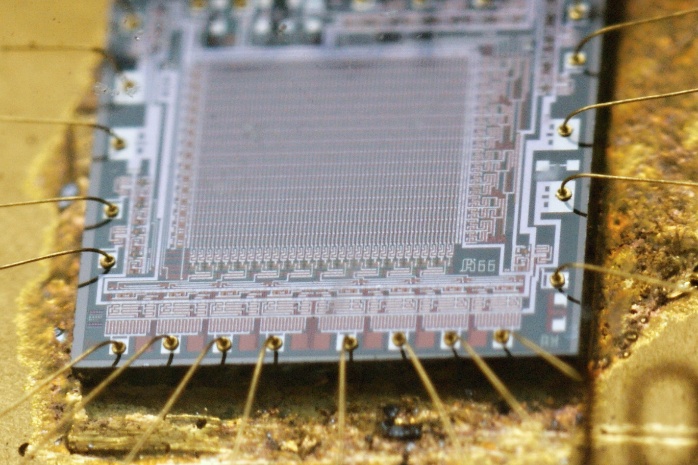

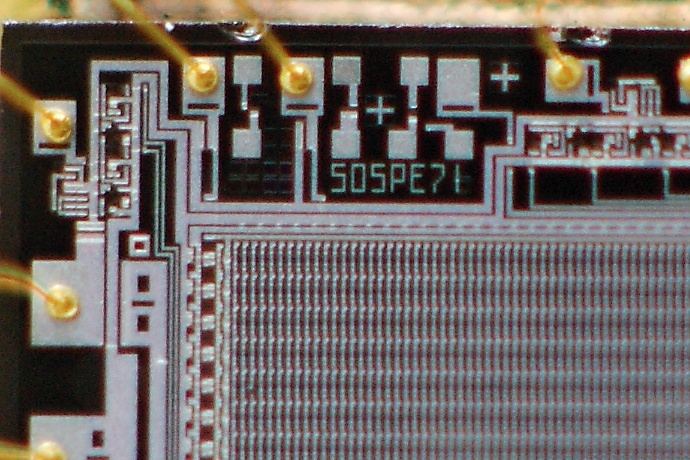

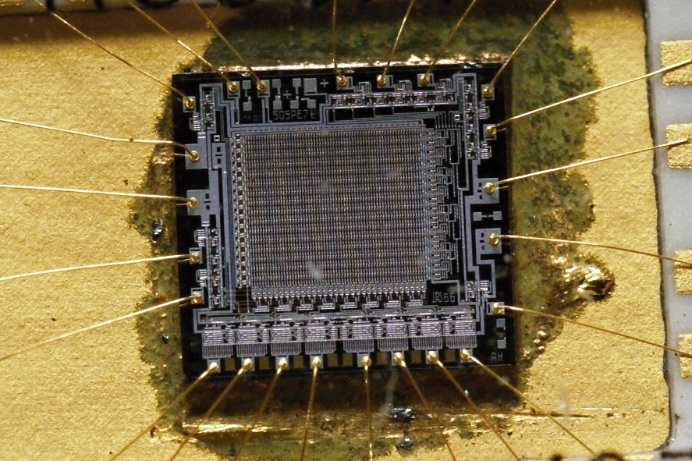

Надпись на кристалле меня приводит в недоумение. Почему "РЕ"? и почему "71"?....

Электрические параметры

Напряжения питания -12В и +5В
Ток потребления не более 35 мА
Ток утечки по входам и выходам не более 2 мкА
Время считывания не более 0,85 мкс


Экспонат предоставлен фирмой "Электронные системы контроля", г.Пермь)

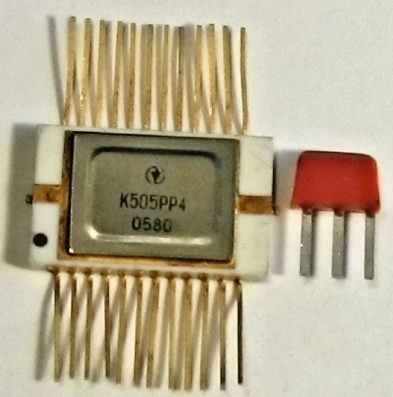

К505РР4

Назначение - электрически перезаписываемое p-МНОП ПЗУ 1024 бит (512х2) с сохранением информации при отключенных источниках питания.

Видимо, это одна из первых отечественных микросхем ЭС ППЗУ. Любопытно, что вроде бы она не имеет зарубежного прототипа.

Не очень подробная информация, но все же кое-что есть...

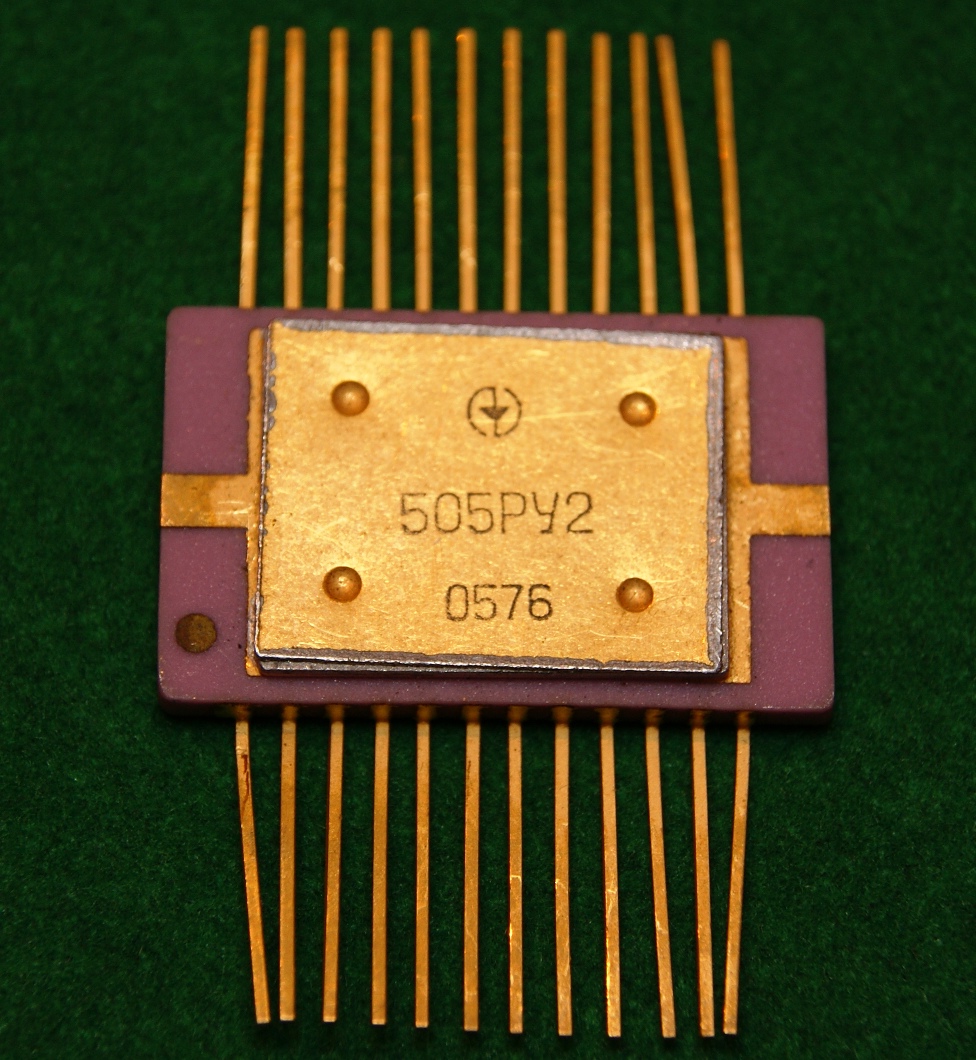

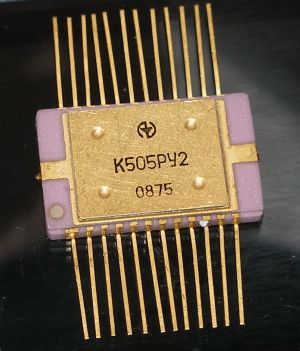

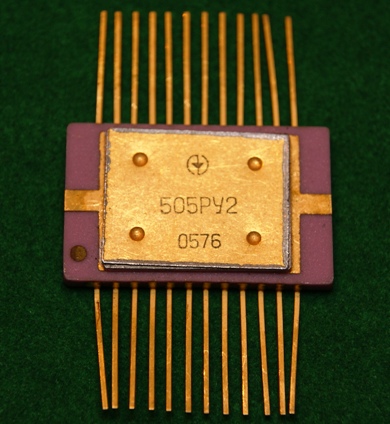

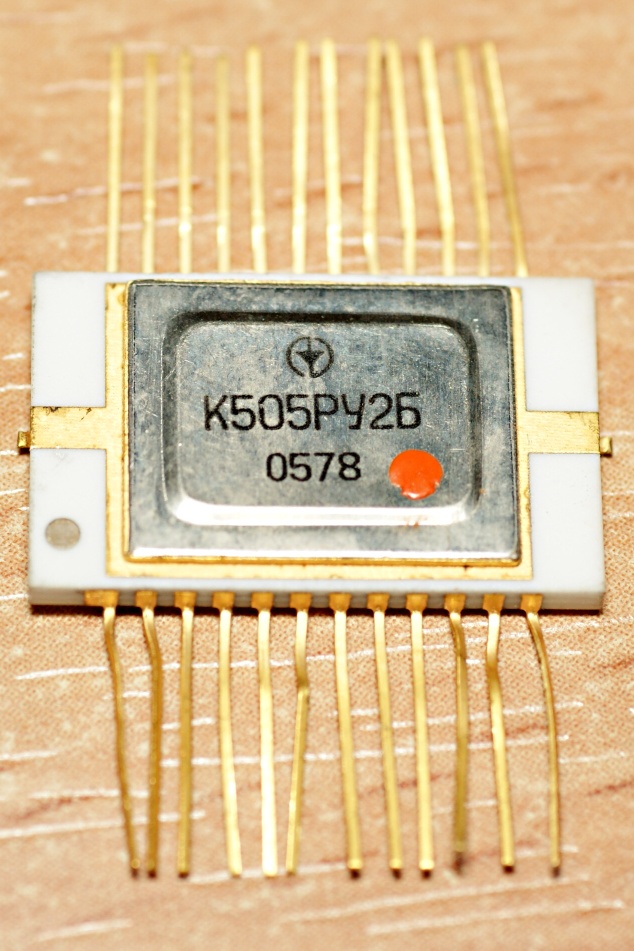

505РУ2, К505РУ2Б

Микросхема динамического ОЗУ, единственная в серии. P-МОП технология, емкость 1024*1 бит.

Справочный лист на нее (от Александра Перебаскина).

Электрические параметры

Время считывания 700 нс
Время цикла записи 1200 нс
Длительность команды записи 500 нс
Период регенерации 2 мс

(фото Игоря aka ddr2ddr)

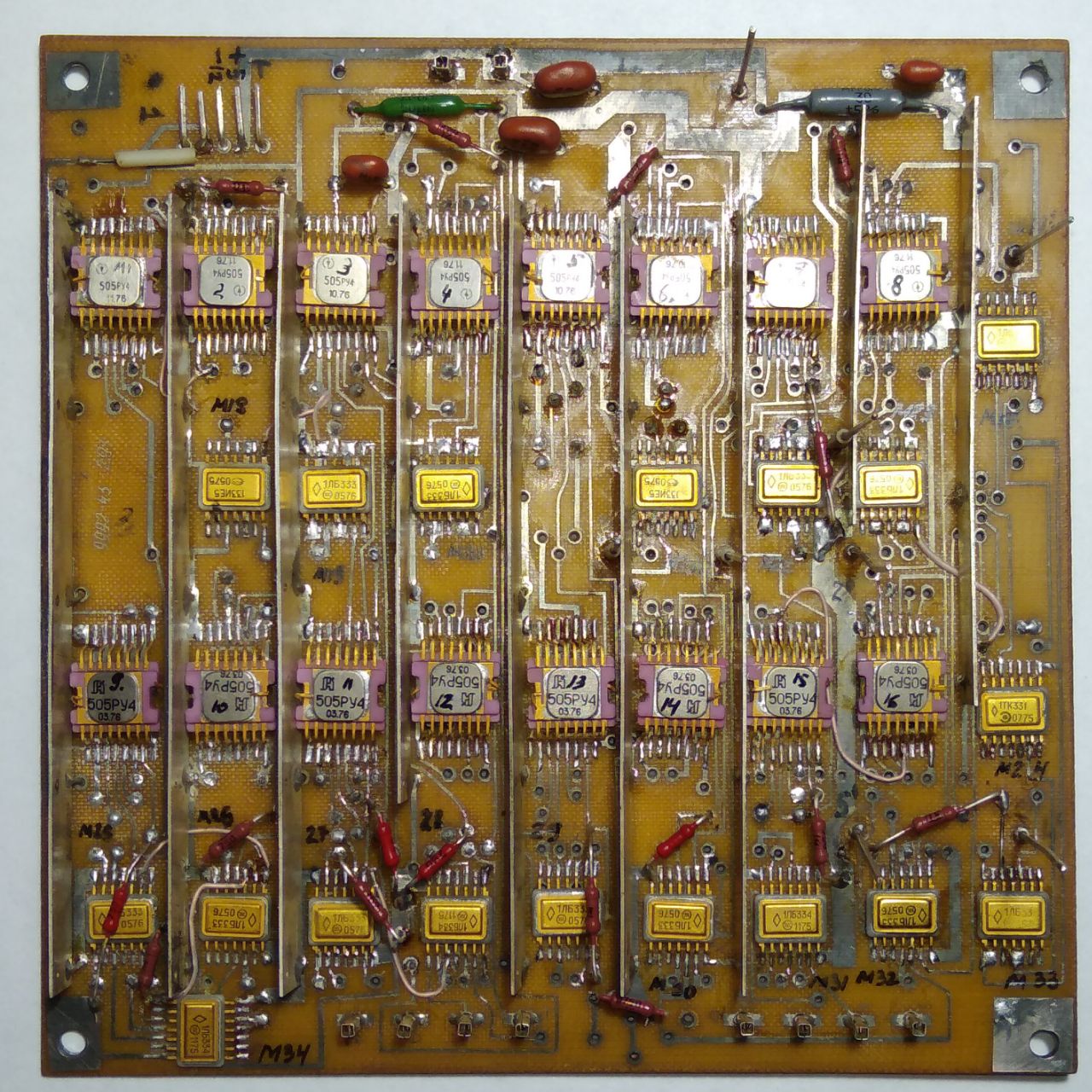

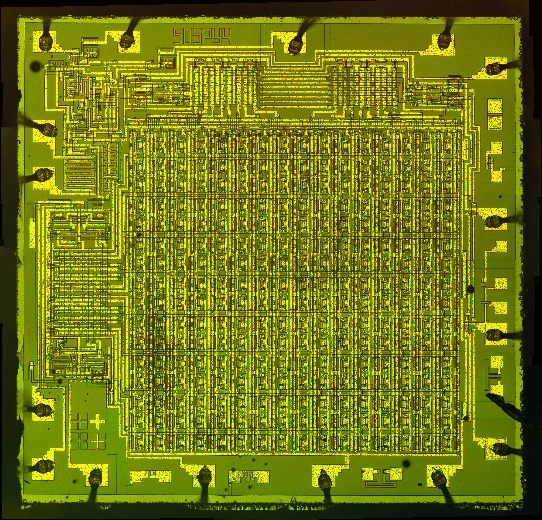

505РУ4, К505РУ4

Матрица-накопитель (статическое ОЗУ) 256х1 бит со схемой управления, дешифраторами адреса и усилителем считывания: время доступа 1 мкс.

Справочный листок на нее.

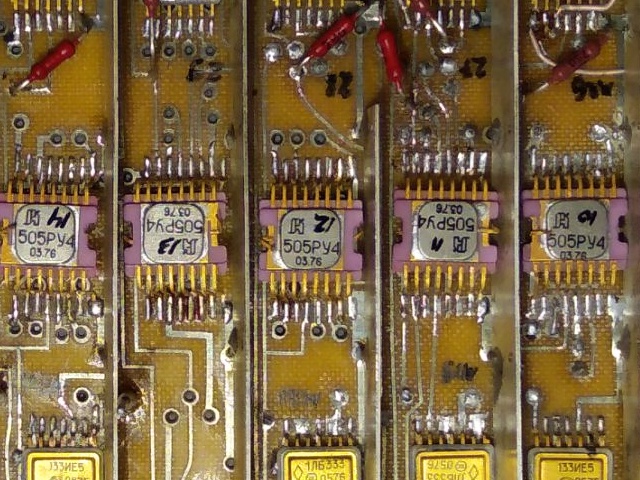

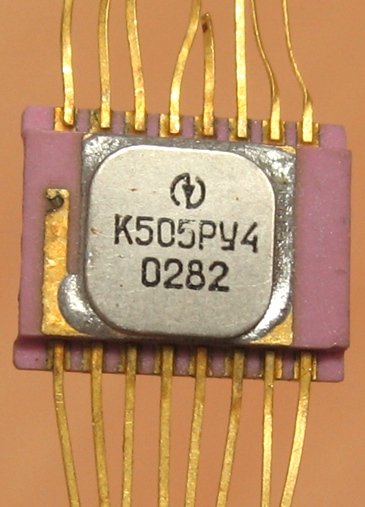

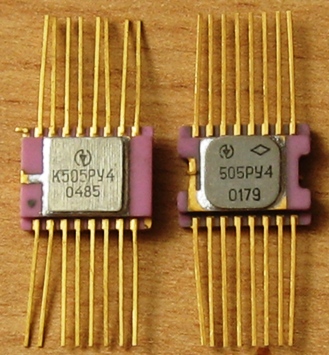

Интересно проследить эволюцию корпуса у этой микросхемы...


(фото с форума Портативное ретрорадио)


(фото от 1Ж24Б)

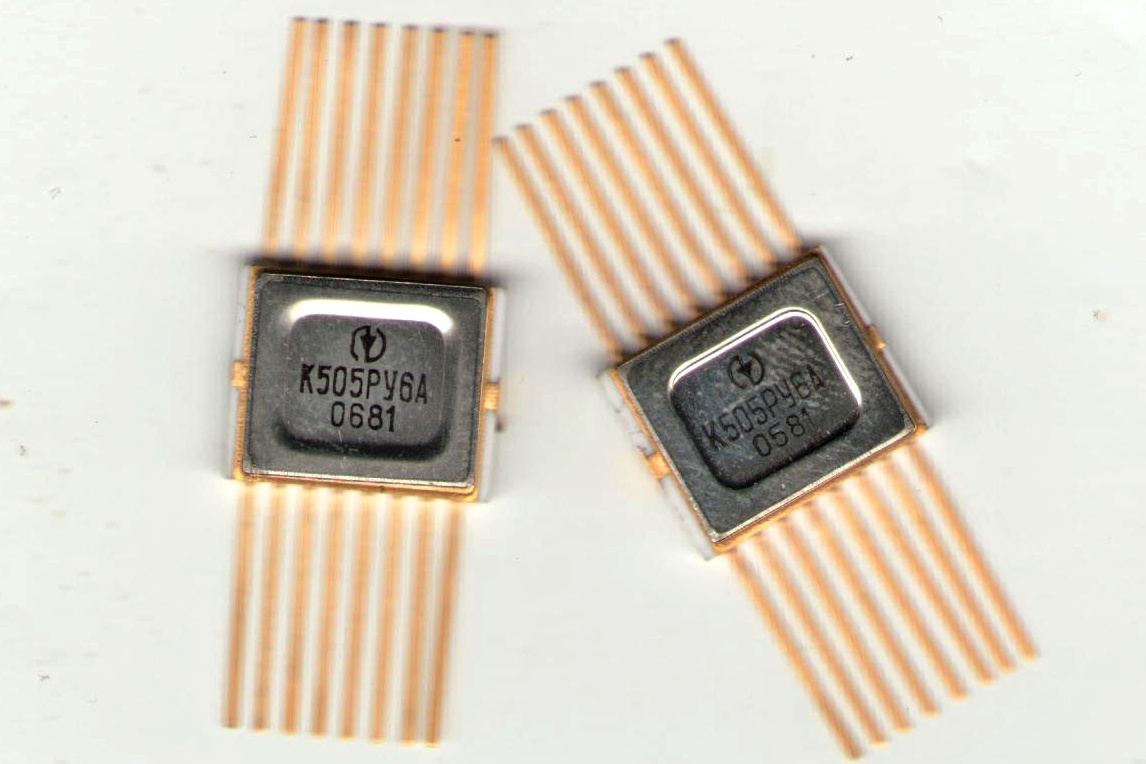

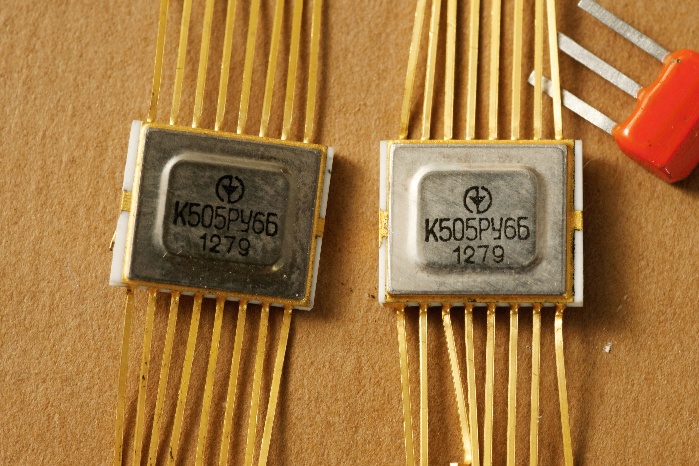

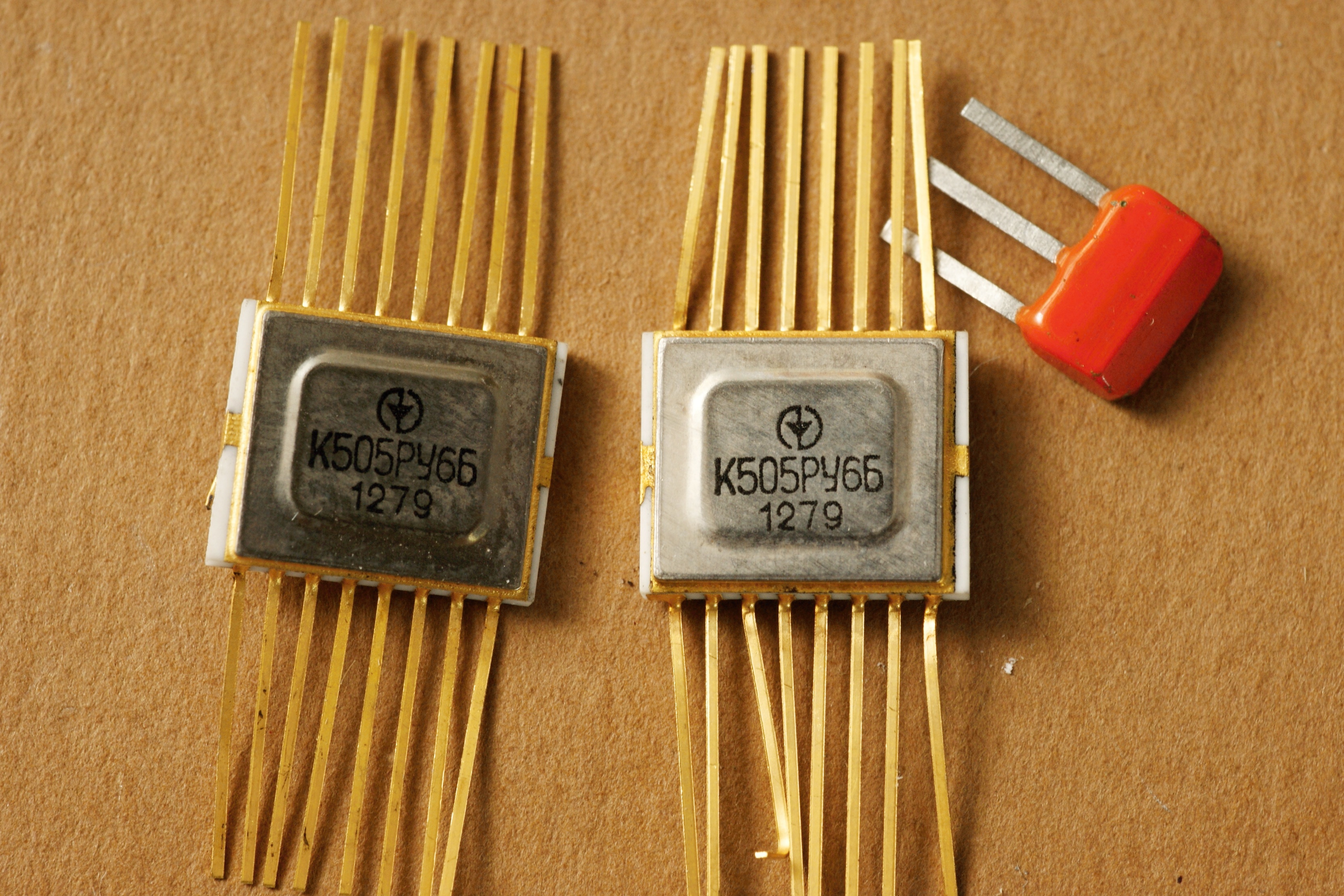

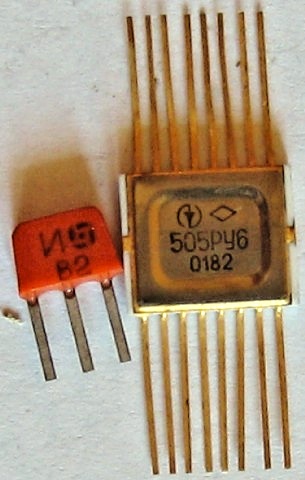

505РУ6, К505РУ6А, К505РУ6Б

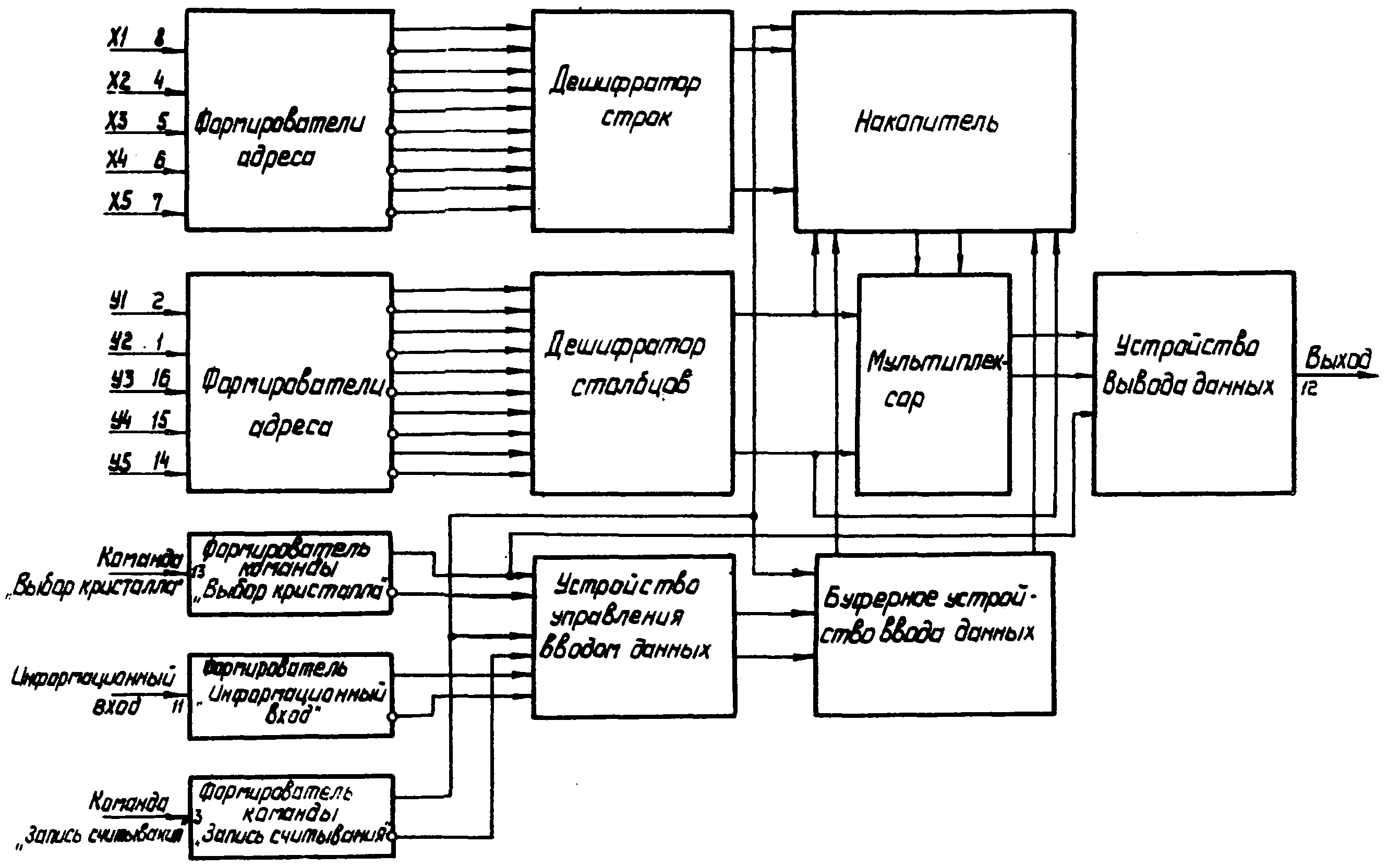

Назначение - матрица-накопитель (статическое ОЗУ) 1024х1 бит со схемой управления, дешифраторами адреса и усилителем считывания.

Едва ли не единственная микросхема серии, выполненная по технологии n-МОП. Напряжение питания 5 В.

Справочный листок на нее.

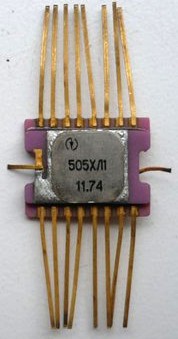

505ХЛ1

А вот об этой микросхеме вообще ничего не было известно но последнего времени...

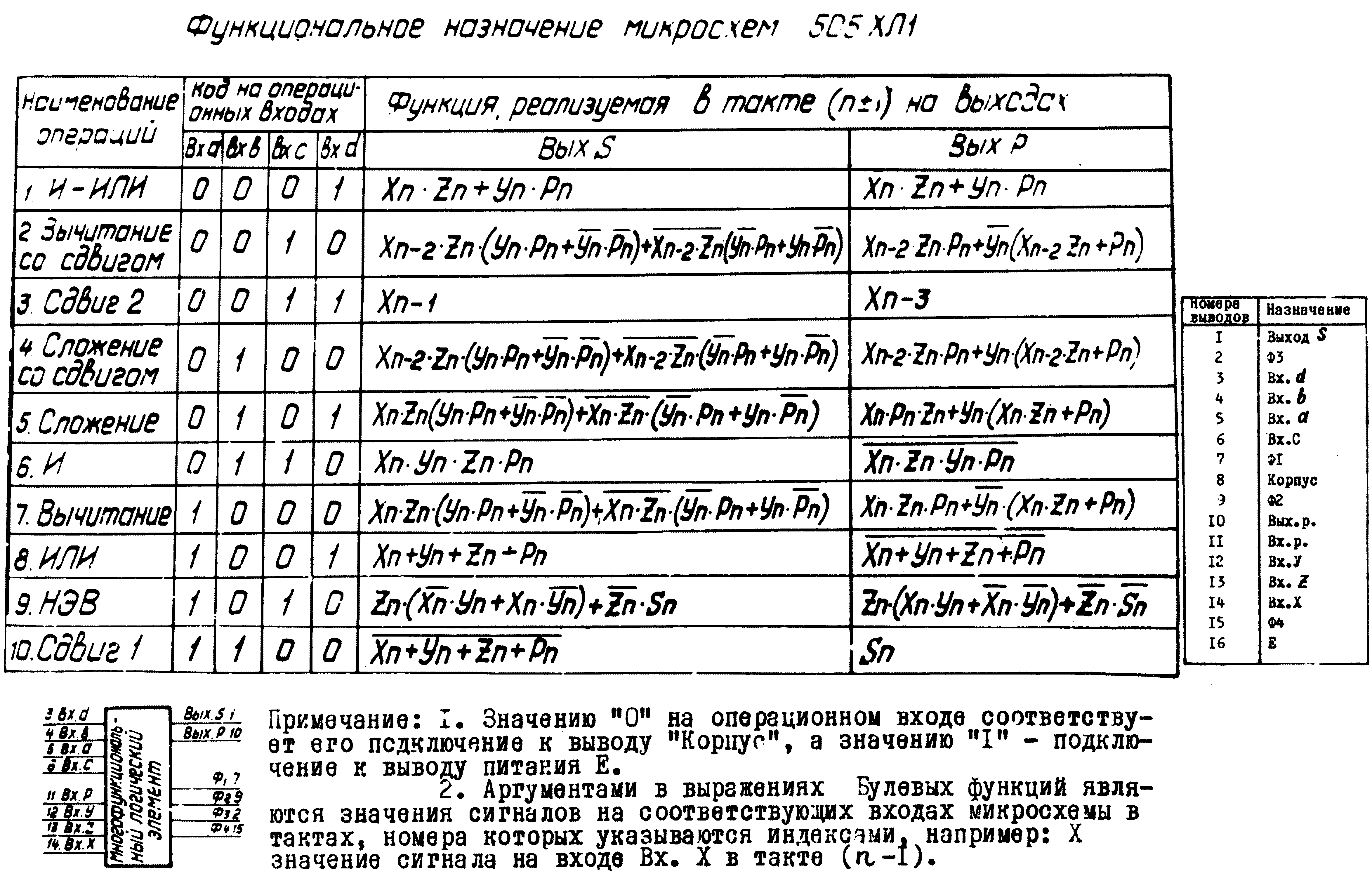

Довольно неожиданная для меня вещь в этой серии - многофункциональный логический элемент, нечто вроде АЛУ.

Электрические параметры

Ток потребления по питания не более 3,5 мА
Ток утечки по входам фаз Ф1, Ф3 не более 5 мкА
Ток утечки по входам фаз Ф2, Ф4 не более 3 мкА
Ток утечки по каждому логическому и операционному входу не более 1 мкА
Выходное напряжение "лог.1" не менее -13 В
Выходное напряжение "лог.0" не более -2 В
Помехоустойчивость по логическим входам не менее 1 В

(фото с форума Портативное ретрорадио)

Источники:

1. Каталог интегральных микросхем. Часть 1 (цифровые). Центральное бюро применения. 1976.
2.Полупроводниковые запоминающие устройства и их применение / В.П. Андреев, В.В. Баранов, Н.В. Бекин и др.; Под ред. А.Ю. Гордонова. - М.: Радио и связь, 1981.
3. Гришин Ю. П., Казаринов Ю. М., Катиков В. М. Микропроцессоры в радиотехнических системах/ Под ред. Ю. М. Казаринова. - М. Радио и связь, 1982.
4. Каталог интегральных микросхем. Часть 1 (цифровые). Центральное конструкторское бюро. 1982.
5. Перечень перспективных серий ИС. Редакция 1983 г. ЦКБ "Дейтон".
6. Каталог интегральных микросхем. Том 1. Центральное конструкторское бюро. 1986.
7. Калабеков В.А. Микропроцессоры и их применение в системах передачи и обработки сигналов: Учеб. пособие для вузов. - М.: Радио и связь, 1988.
8. Нефедов А. В. Интегральные микросхемы и их зарубежные аналоги: Справочник. Т. 3.- М.: КУбК-а, 1997.
9. Сектор электронных компонентов. Россия-2000:- М.:ДОДЭКА, 2000.
10. Все отечественные микросхемы. - 2-е изд., переработанное и дополненное - М.: Издательский дом "Додэка-XXI", 2004
11. Стратегия выбора. - К.: "Корнiчук", 2012.
