Почти неизвестная аналоговая серия, выполненная по биполярной
технологии, применявшаяся в бесконтактных взрывателях.
Испытываю подозрение, что эта серия имеет отношение к так называемой комплексно-целевой программе
"Бастион", по которой в РНИИМП с 1975 года велась разработка
специализированных интегральных схем для радиовзрывателей...

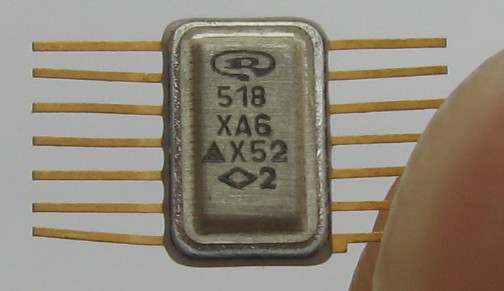

Производитель - RD Alfa (бывший РЗПП), Рига (Латвия).

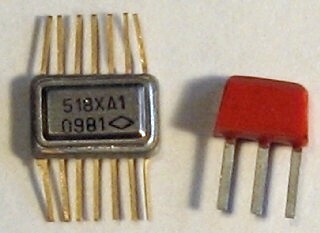

По поводу назначения этой микросхемы в литературе встречаются определения "многофункциональная аналоговая схема" либо "схема включения". Она работает в низкочастотной части тракта радиовзрывателя и включает в себя предварительный усилитель (возможно, с цепями селекции сигнала) и выходной исполнительный каскад с транзисторным ключом (аналог тиратрона во взрывателях ламповой эпохи). Данных о ней крайне мало. Есть заводская этикетка от нее (материал публикуется с любезного разрешения руководства AS "ALFA RPAR"). |
 |
 | Напряжения питания - +14 В ... +19,5 В |
| Ток потребления - 70 мА |
| Напряжение выхода 1 при напряжении питания 14 В - 10,4; 11,0 В |
| Напряжение выхода 2 при напряжении питания 14 В - 12,1 В |
| Напряжение выхода 2 при напряжении питания 19,5 В - 16,7 В |
| Напряжение выхода 3 при напряжении питания 14 В - 12,0 В |
| Напряжение выхода 3 при напряжении питания 19,5 В - 16,8 В |
| Остаточное напряжение на выходах - 45 мВ |
| Напряжение пульсации на выходе 1 - 2,5 мВ |
| Диапазон рабочих температур -40...+70 °С |

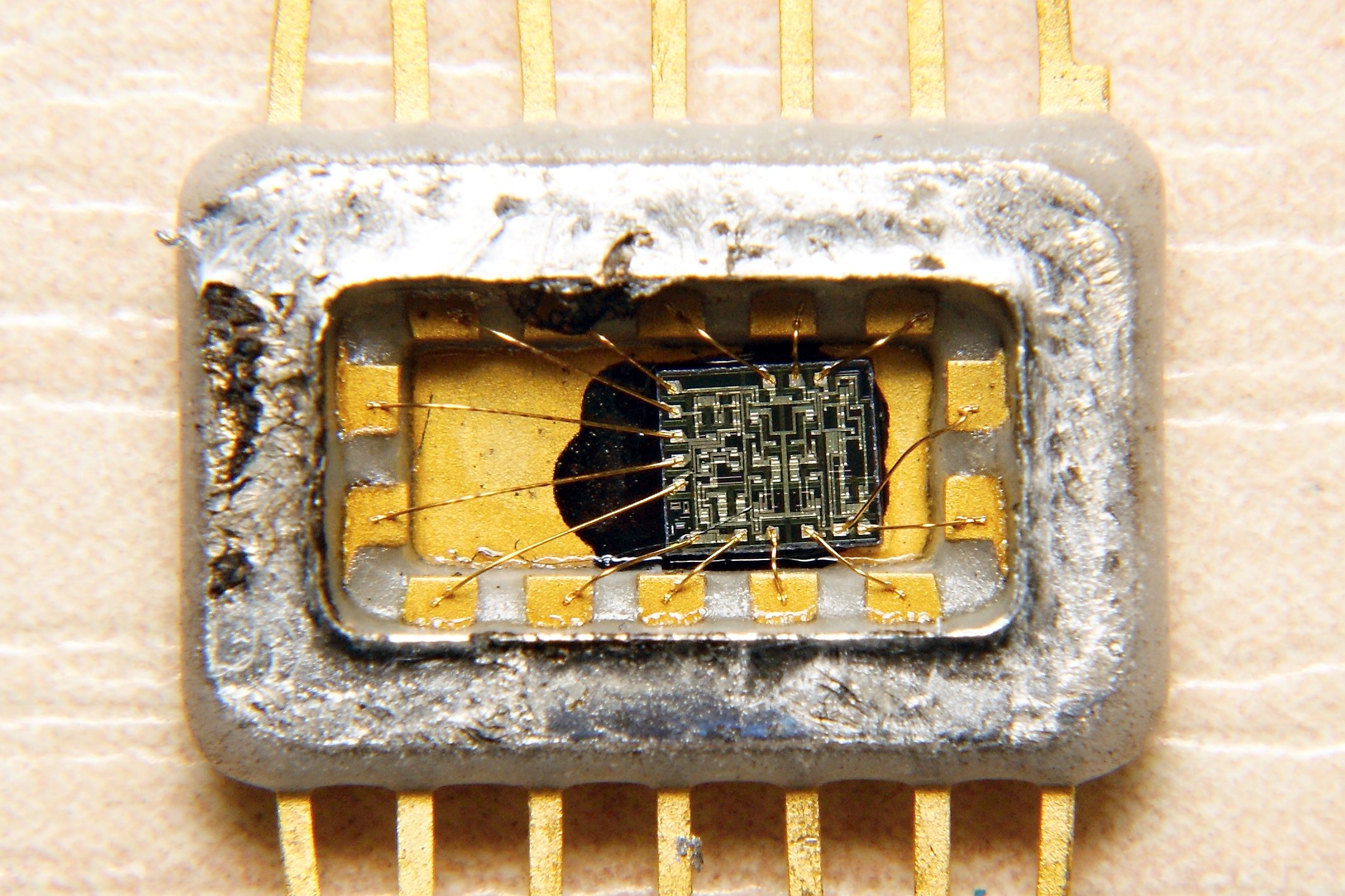

Блок усилителей и аттенюаторов. Более ничего про нее не известно, к сожалению.
|
 |

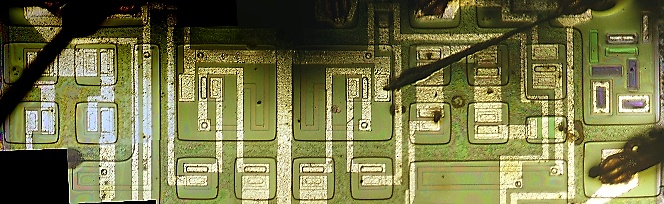

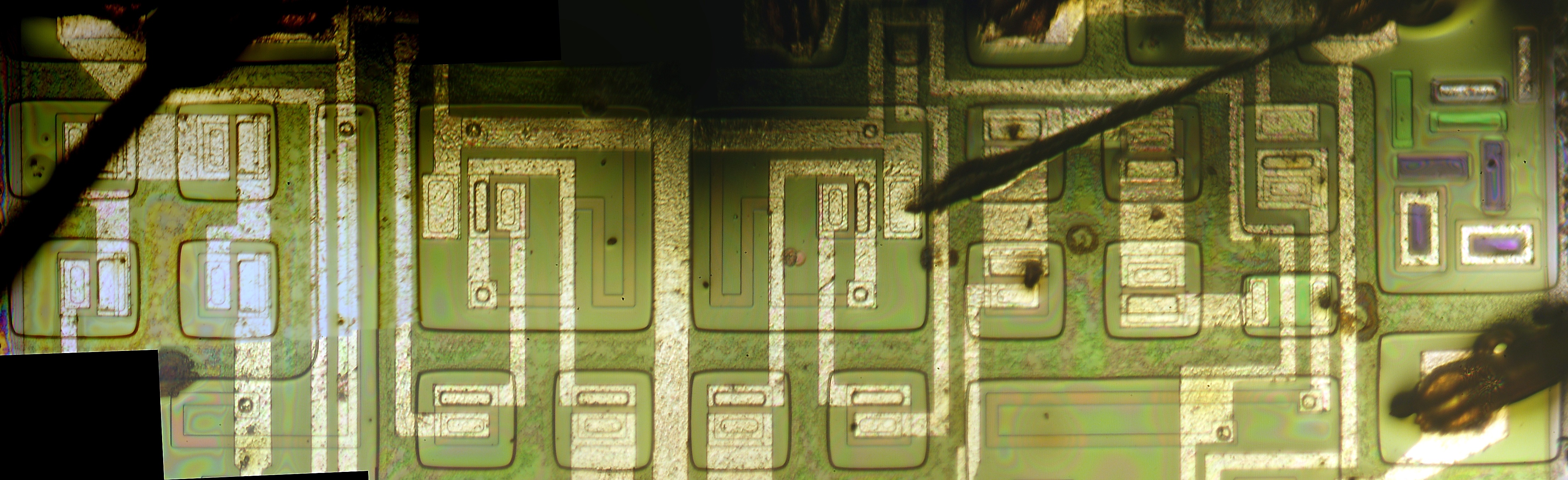

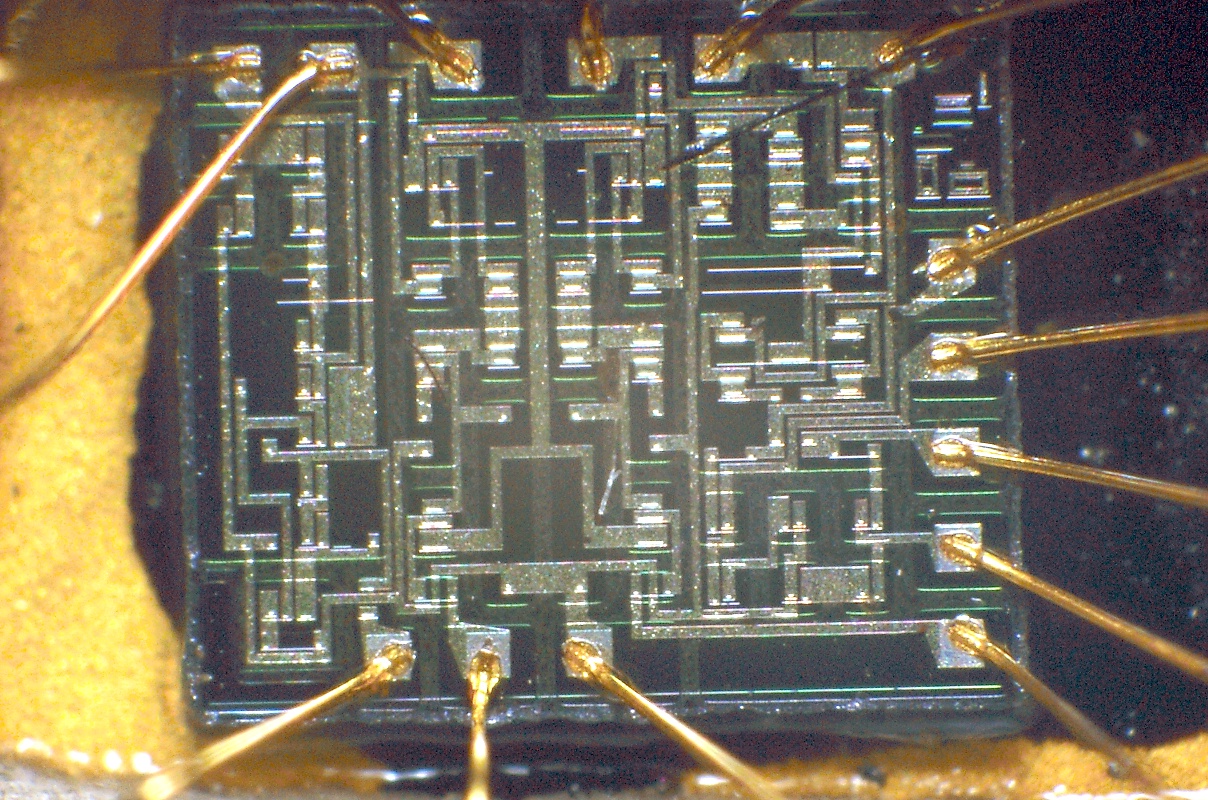

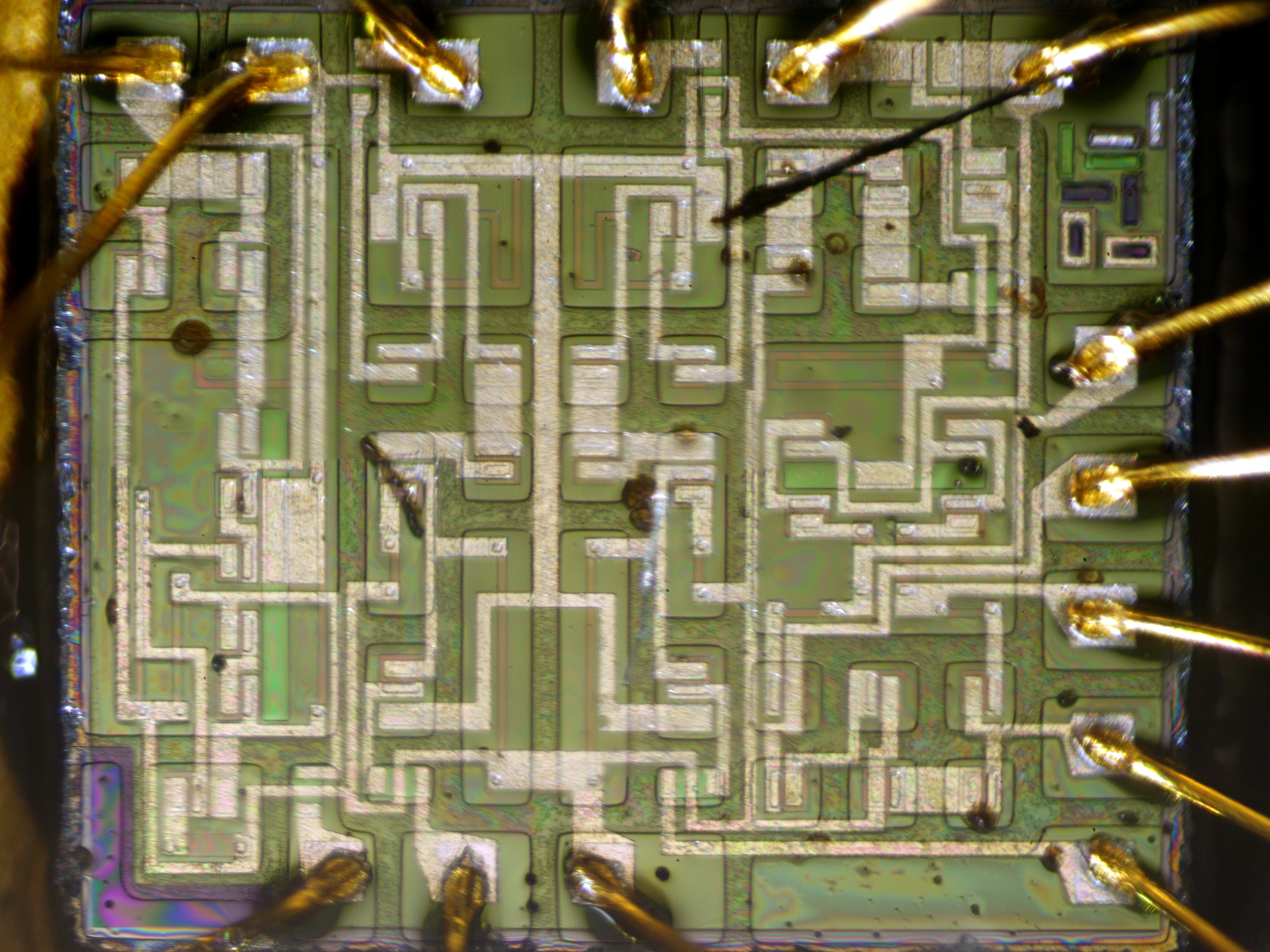

Часть кристалла с бОльшим увеличением:
Микромощное пороговое устройство с исполнительным каскадом.
Напряжение питания +6 В +10%, ток потребления не более 15 мкА, диапазон рабочих температур -60...+85 °С.
Источники:
1. Сектор электронных компонентов. Россия-2000 - М.: ДОДЭКА, 2000.
2. Перечень электрорадиоизделий, разрешенных к применению при разработке (модернизации),
производстве и эксплуатации аппаратуры, приборов, устройств и оборудования
военного назначения. Часть 2. Микросхемы интегральные. Книга 1. - МОП 44 001.02-2003. - г.Мытищи,
ФГУП "22 ЦНИИ Минобороны России", 2003
3. Все отечественные микросхемы. - 2-е изд., переработанное и дополненное - М.:
Издательский дом "Додэка-XXI", 2004
