Очень интересная древняя серия микросхем памяти. Изготовлена по МНОП технологии, представляет собой энергонезависимые ПЗУ с многократной перезаписью информации, которые потребитель может сам программировать и перепрограммировать. Этакая предтеча флэшек, середины 70-х годов прошлого века :)
Микросхемы требуют трёх напряжений питания -9; -24 и -48 В. Потребляемая мощность не более 0,2 мВт/бит.
Полные данные на микросхемы серии здесь.

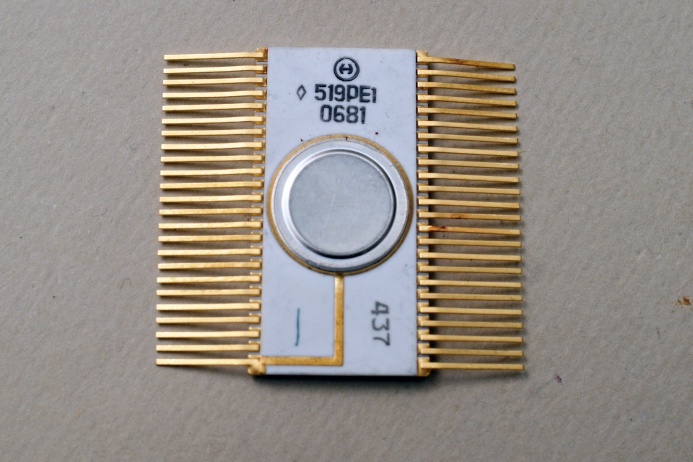

По нынешним временам - выглядит более чем скромно. 16 х 8 бит, три напряжения питания (-48, -24 и -9 В), время считывания 250 нс, время стирания/записи 5...7 мс, время хранения информации при отключенном питании 500 часов (версия К519РЕ1А - 2000 часов), допустимое количество циклов перезаписи 10000.
Подробные данные из каталога 1978 года и заводской паспорт на неё.
Производитель - "Восток", г.Новосибирск.

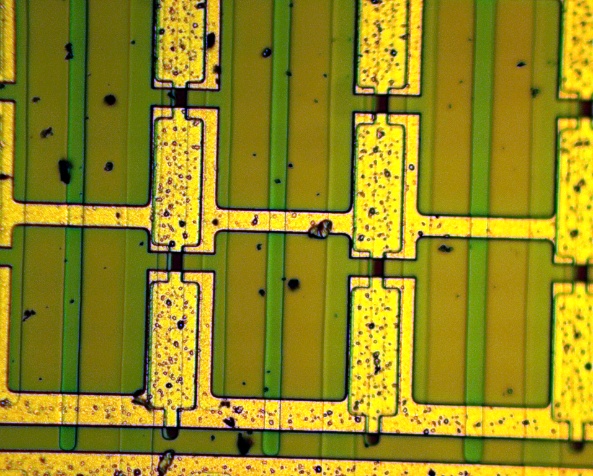

(фото с форума Портативное
ретрорадио)

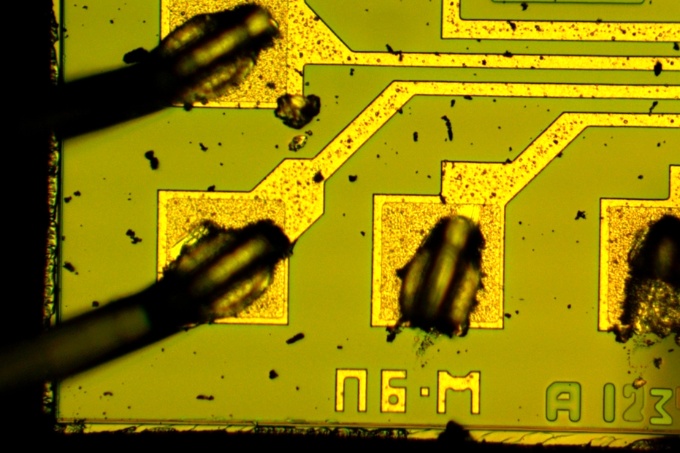

(фото с форума Портативное
ретрорадио)
(фото с форума Портативное
ретрорадио)

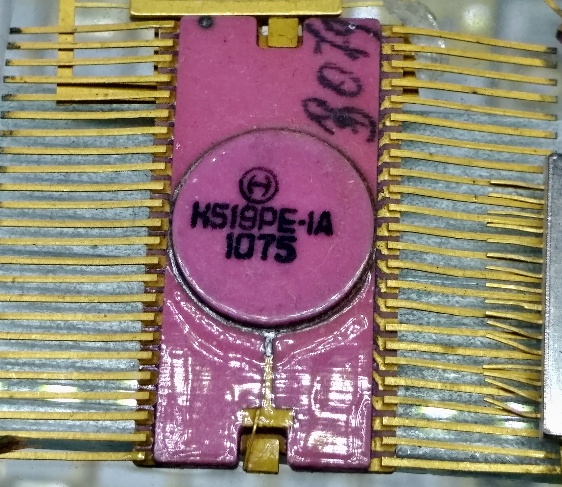

Микросхемы с военной приёмкой на группы по допустимому времени хранения не разбраковывались:
Улучшенная версия 519РЕ1, 256 бит (64х4); вдвое уменьшено время стирания/записи и увеличено допустимое количество циклов.
Производитель - "Восток", г.Новосибирск. Подробные данные из каталога 1978 года на неё.

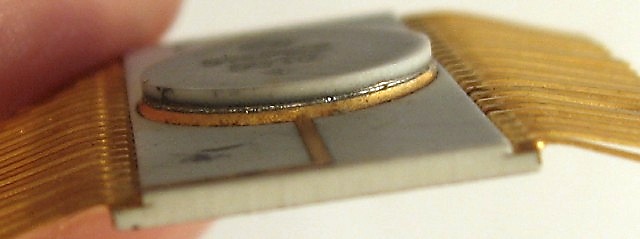

Красивый корпус :)
Источники:
1. Каталог интегральных микросхем. Часть 1 (цифровые). Центральное бюро применения. 1976.
2. Тезисы докладов и и
рекомендации научно-технических
конференций, совещаний и семинаров по
электронной технике. Серия 3 "Микроэлектроника".
Выпуск 1(77). Микросхемы серий К519 и К527 в
запоминающих устройствах вычислительной
техники и автоматики. - ЦНИИ "ЭЛЕКТРОНИКА",
Москва, 1977.
3. Интегральные микросхемы. Технический каталог. - ЦНИИ "ЭЛЕКТРОНИКА", Москва, 1978.
4. Балашов Е.П., Пузанков Д.В. Микропроцессоры и микропроцессорные
системы: Учеб. пособие для вузов / Под ред. В.Б. Смолова. - М.: Радио и связь, 1981
5. Нефедов А. В. Интегральные микросхемы и их зарубежные аналоги: Справочник. Т. 4.— М.: КУбК-а, 1997.
