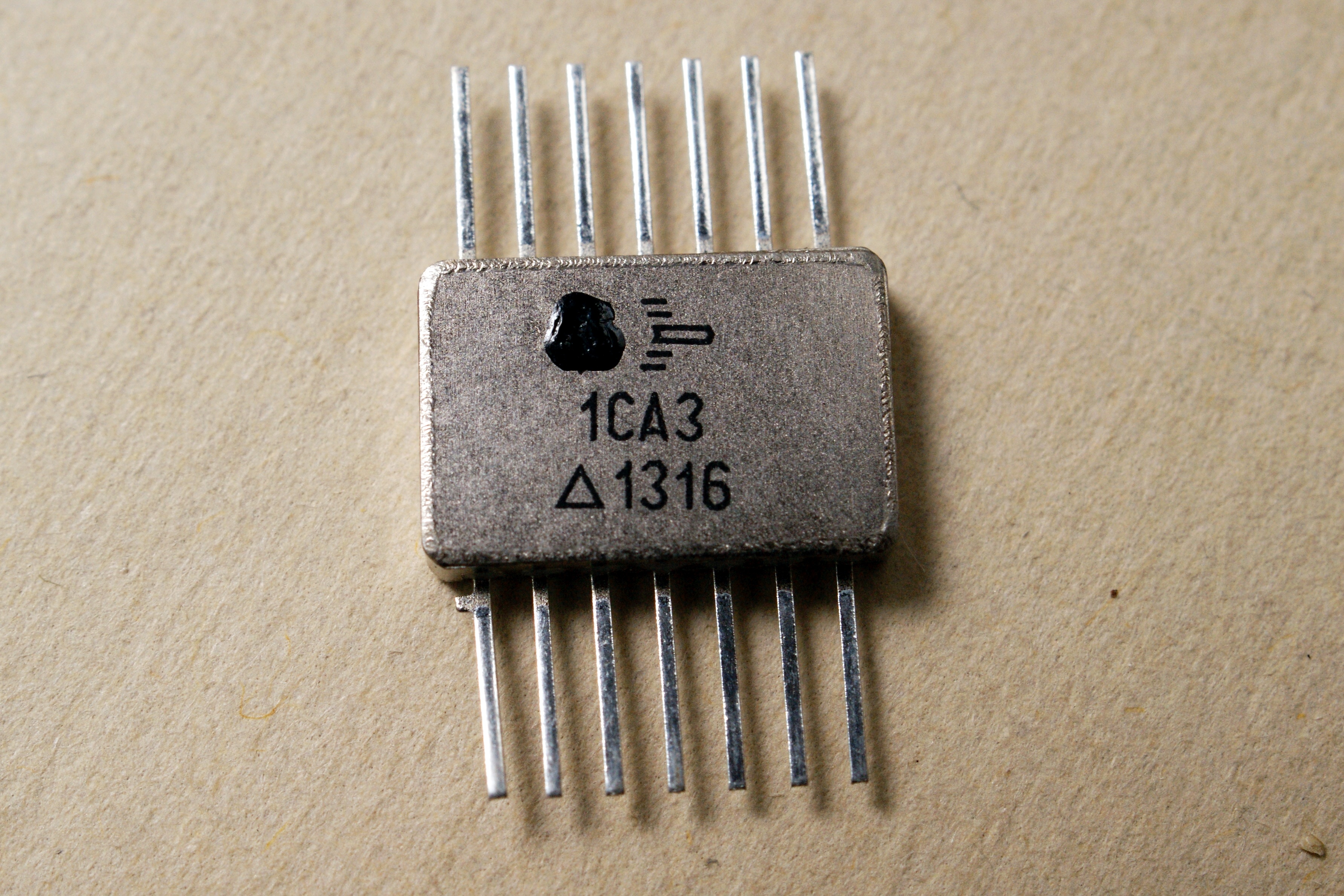

Серия компараторов, изготовленных по биполярной технологии. Производитель в советское время - Рижский завод полупроводниковых приборов, ныне "Альфа" (Латвия). Про нее должно быть известно всё, вроде бы, но...
Весьма распространённая микросхема. Выложу немножко документов на свежие варианты: справка из заводского
каталога Альфы, версии 2003 и
2014 годов;
|

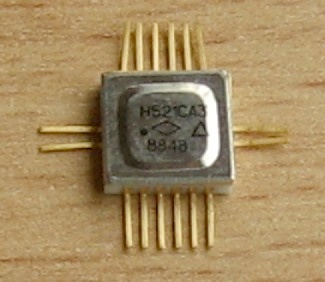

Вот редко встречающийся вариант в корпусе "Н" для поверхностного монтажа: |

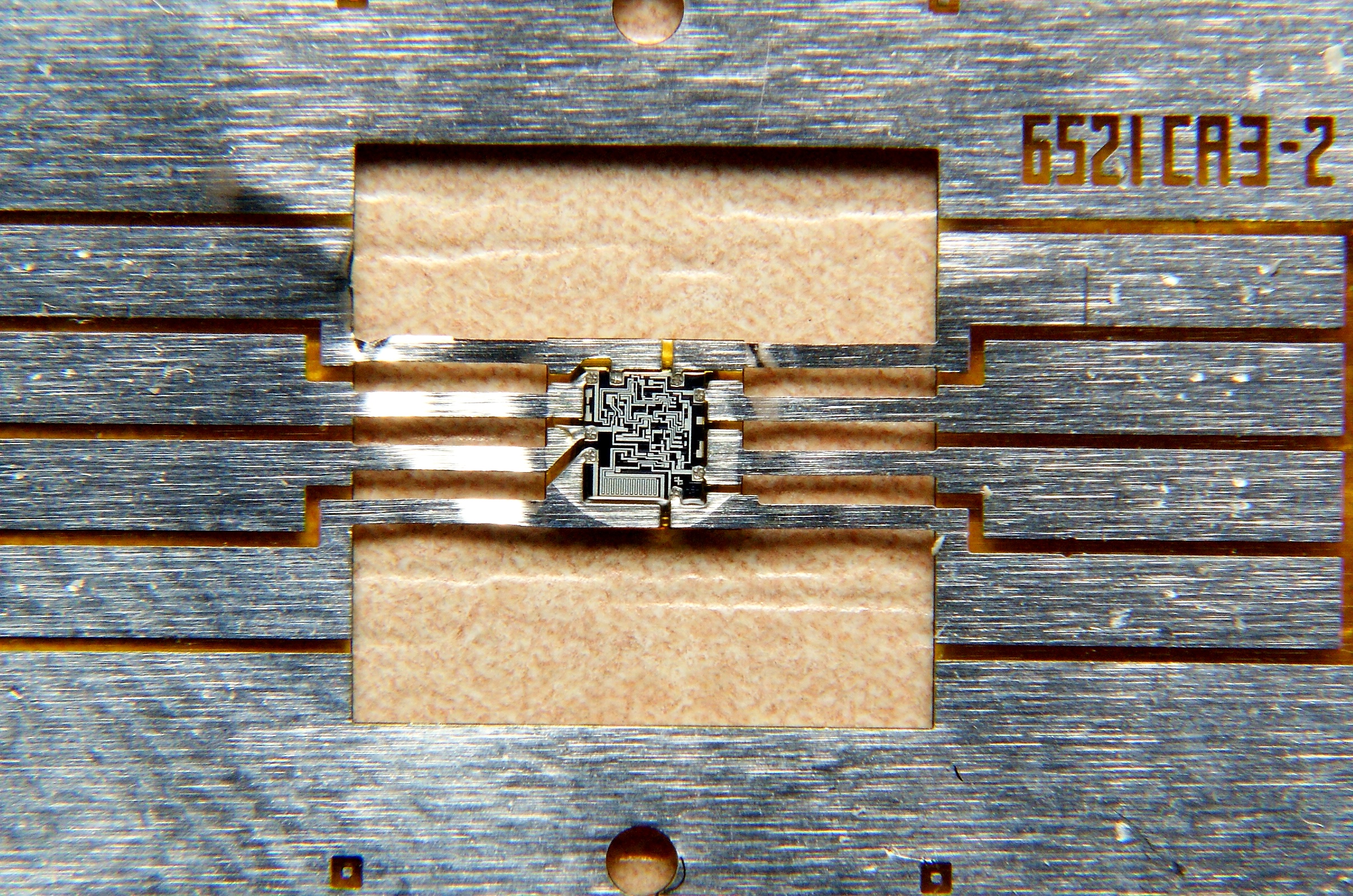

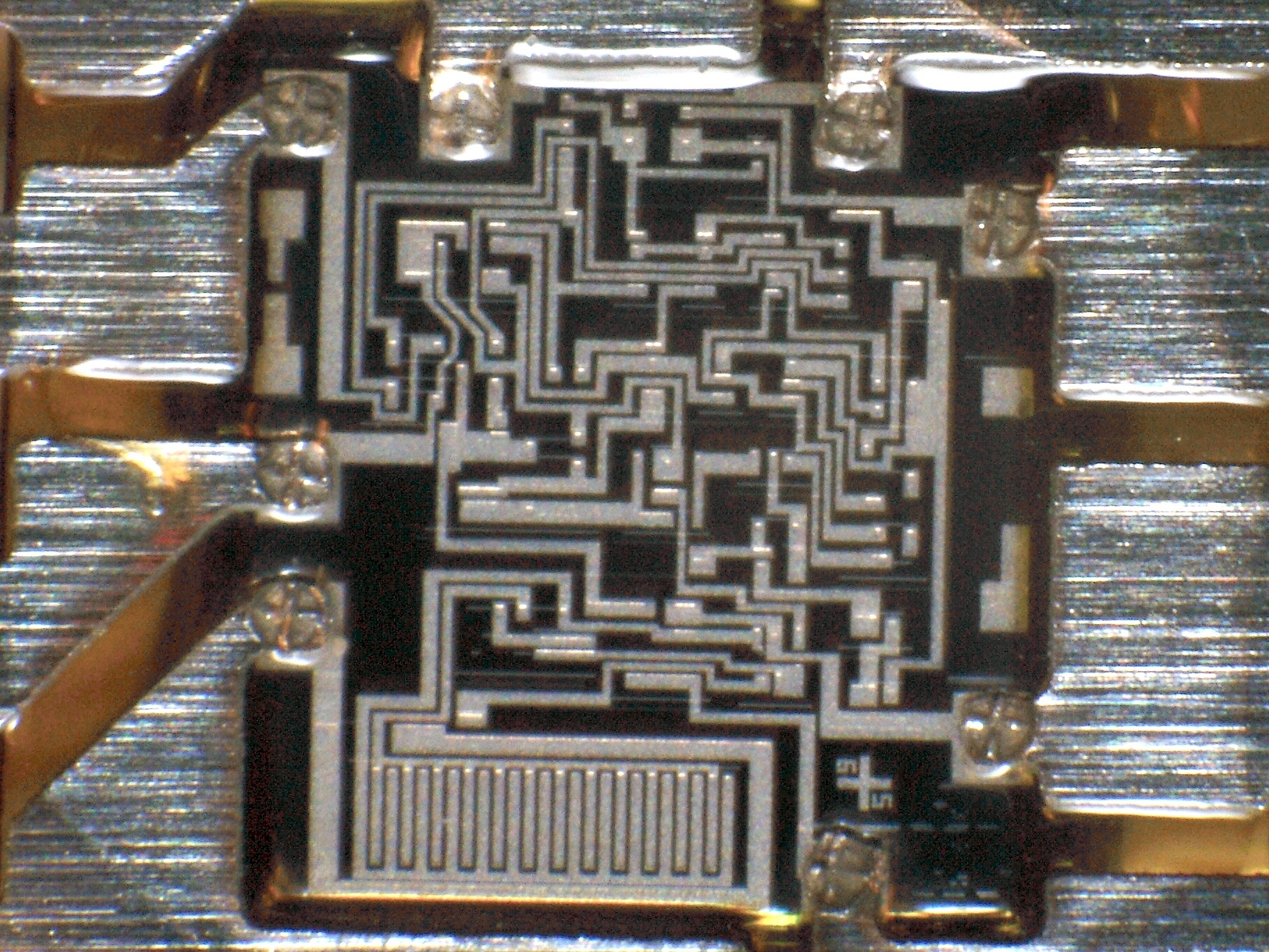

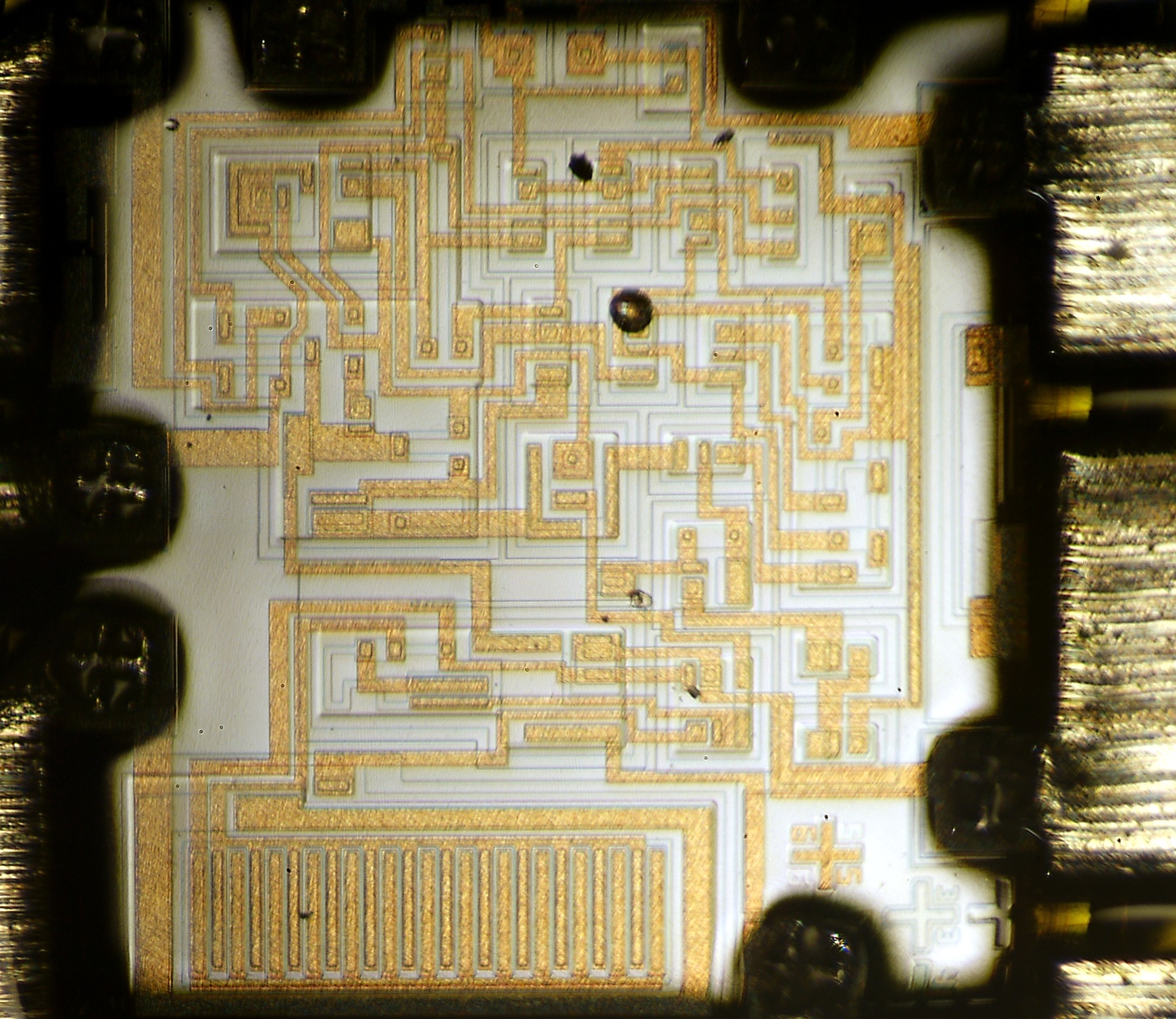

Эта микросхема выпускалась и в бескорпусных исполнениях, Б521СА3-2 с ленточными выводами:

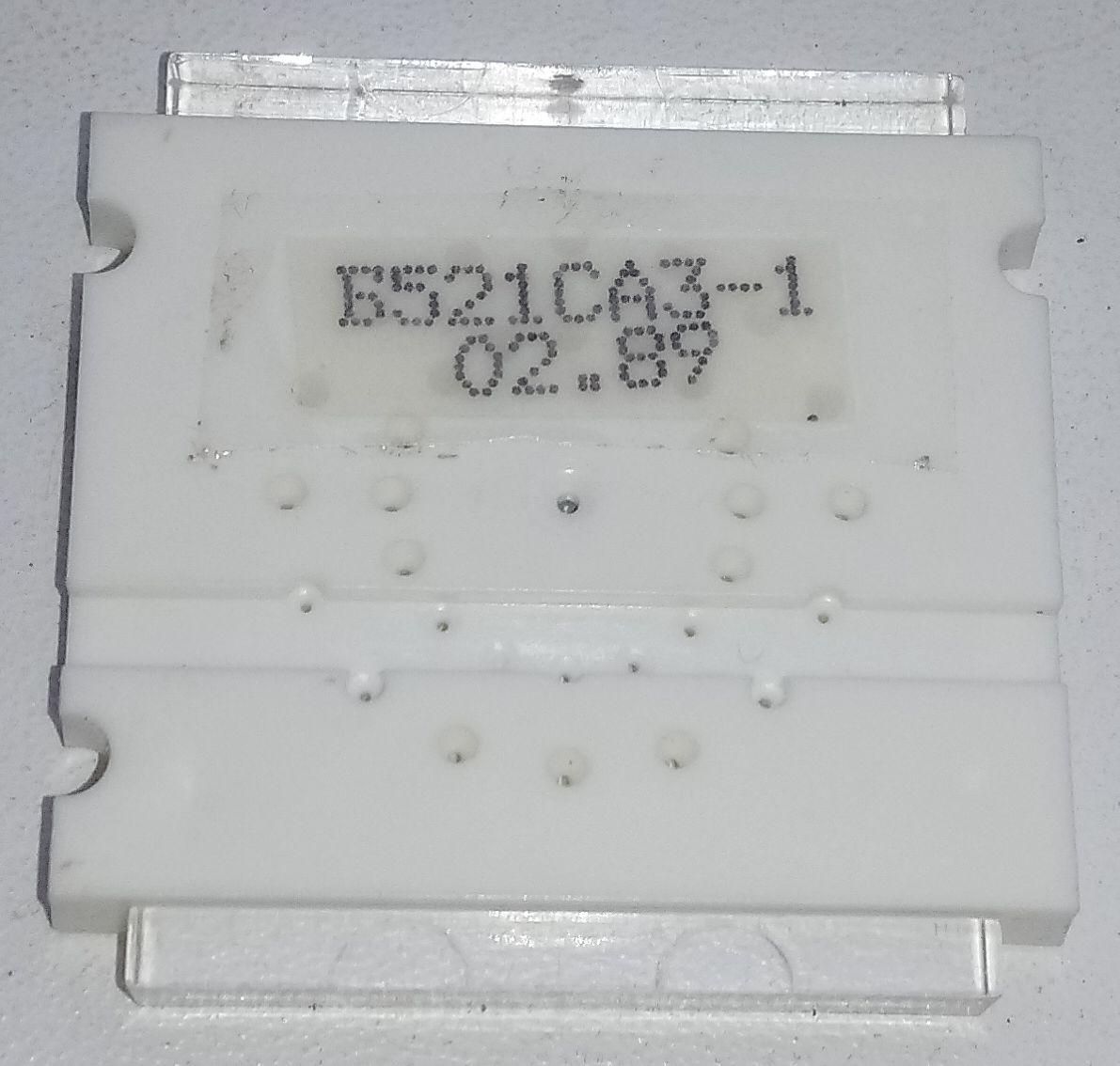

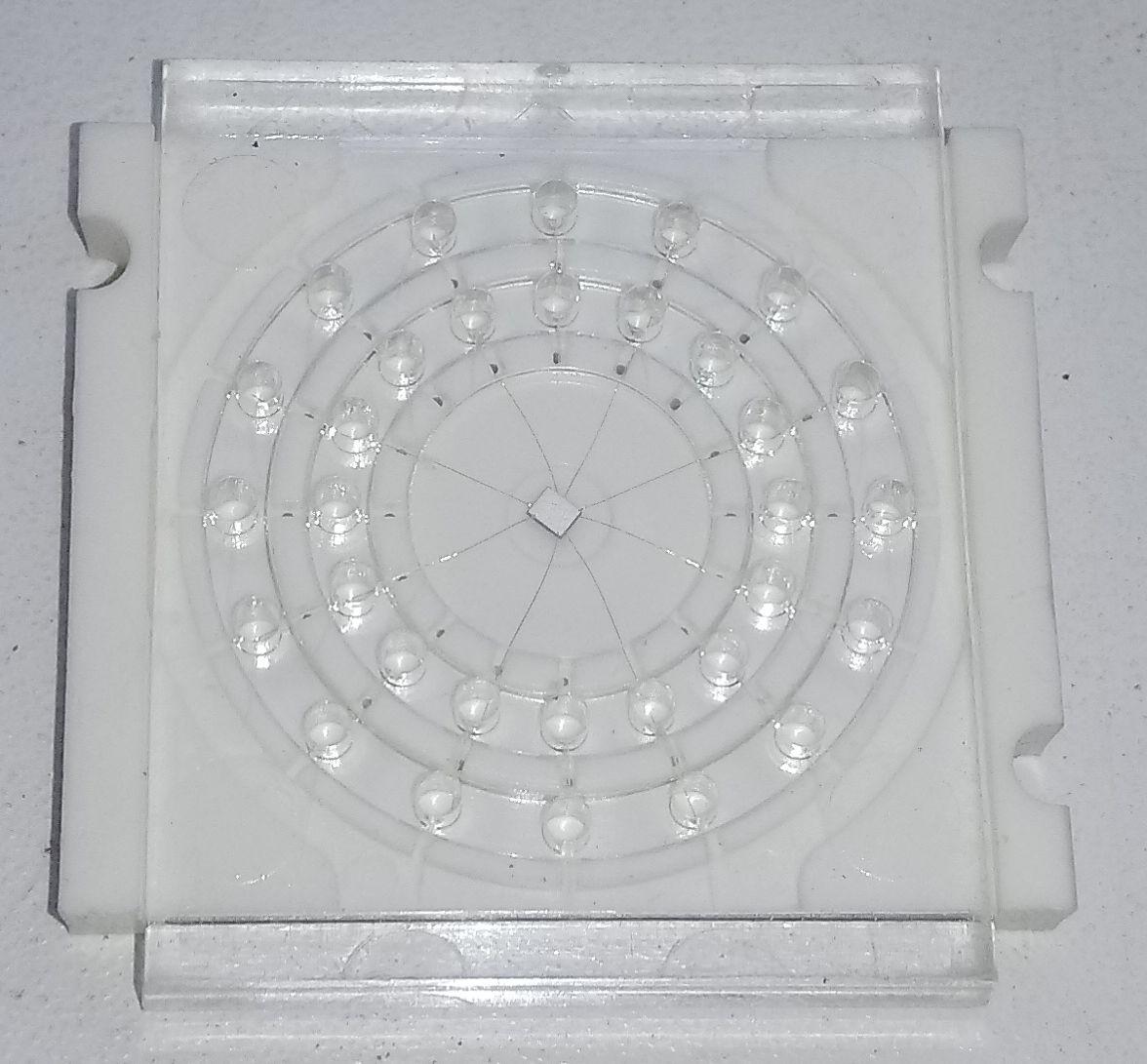

и Б521СА3-1 с проволочными:
|
 (фото с форума "Портативного ретрорадио") |
Вот опять же редкость, микросхема в планарном корпусе 401.14-5, от Калужского радиолампового завода:
Таковой не числится нигде. История её, очевидно, совпадает с историей 140УД20. Но, похоже, в серийное производство она (предполагаемая 521СА3Т/ВК) так и не пошла.
Исходная 521СА4 - быстродействующий маломощный стробируемый компаратор, созданный в ходе темы "Рация".

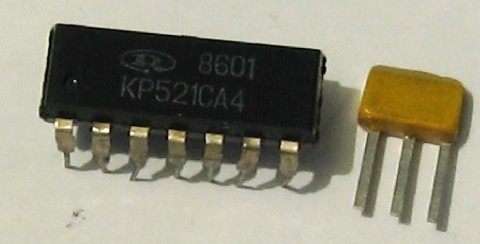

А вот его "мирная" пластиковая версия полностью совпадает с К554СА4, выпускавшейся параллельно с ней на одном и том же заводе... Смысл появления этой микросхемы для меня до сих пор неясен.
До недавнего времени это была единственная микросхема 521ой серии в DIP-корпусе. Справочный листок на нее.
Схема КР521СА4 значительно сложнее остальных микросхем серии. Этот компаратор включает в себя два сложных дифференциальных усилителя, устройство сопряжения и две ТТЛШ схемы 2И-НЕ.
Первый дифференциальный каскад выполнен на транзисторах VT2 и VT5 с эмиттерными повторителями на входе. Каскад имеет резистивную нагрузку. Режим его работы задается генератором стабильного тока на транзисторе VT4. На транзисторе VT3 со стабилитроном в цепи базы выполнен повторитель напряжения, развязывающий входной каскад от источника питания и обеспечивающий стабильность напряжения, подаваемого на этот каскад.
Второй дифференциальный усилительный каскад сформирован на транзисторах VT12 и VT15, напряжение на которые подается через повторители напряжения на транзисторах VT7 и VT9. Одновременно с помощью стабилитронов VD4 и VD5 сдвигается уровень напряжения, поступающего на второй каскад. Благодаря транзисторам VT11 и VT14 происходит ограничение и фиксирование потенциала транзисторов VT12 и VT15 при закрывании.
Далее через многоэмиттерные транзисторы VT18 и VT19 напряжение подается на две ТТЛШ схемы, выполненные на транзисторах VT20—VT29. Они упрощают согласование компаратора с цифровыми ИС. Устанавливая на выводах 4 и 8 низкий потенциал, можно блокировать выходы компаратора независимо от входных напряжений.
Источники:
1. Перечень развиваемых серий ИС. Редакция 1978 г.
2. Перечень перспективных серий ИС. Редакция 1983 г. ЦКБ "Дейтон".
3. Каталог интегральных микросхем. Том 1. Центральное конструкторское бюро. 1986.
4. Вениаминов В.Н., Лебедев О.Н., Мирошниченко
А.И. Микросхемы и их применение: Справ. пособие. - 3-е изд.,
перераб. и доп. - М.: Радио и связь, 1989 (Массовая радиобиблиотека: Вып. 1143).
5. Каталог. Цифровые и аналоговые интегральные микросхемы. Часть 2. Условные графические обозначения,
назначения выводов и габаритные чертежи корпусов. - ГУП Центральное конструкторское бюро "Дейтон", 1998.
