В состав серии, выполненной на МОП-транзисторах и структурах приборов с зарядовой связью (ПЗС), входят типы, предназначенные для применения в устройствах аналоговой обработки сигналов, аналоговых запоминающих устройствах, фильтрах, схемах задержки, устройствах временного преобразования.

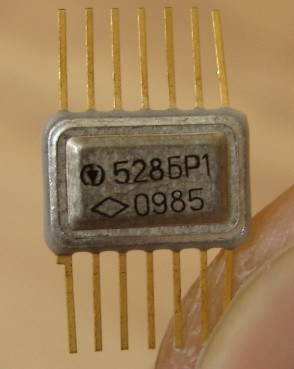

| Назначение - активная схема задержки аналоговых сигналов.

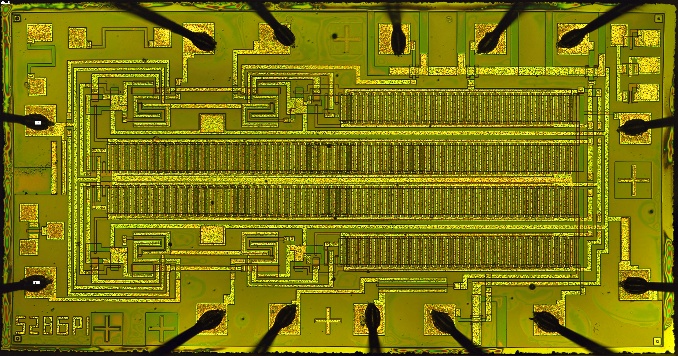

Микросхема была разработана КНИИМП в результате выполнения НИОКР «Каркас-1» в 1975-77 годах. Производитель - "Квазар", г.Киев (Украина) Справочные данные на неё, и заводской паспорт. Схема вполне предсказуемая - длинная ПЗС-цепочка (аналог последовательного регистра в цифровых схемах) плюс небольшая периферия. Точнее, здесь четыре независимые ПЗС-цепочки - две на 32 ячейки и две на 64. Что хорошо видно на вскрытом кристалле: |
 |
(фото от 1Ж24Б)
Аналоговая линия задержки на ПЗС-цепочках (2 канала по 512 шагов). Заводской паспорт и справочные листы на КА528БР2 и 528БР2. А здесь данные из отраслевого справочника на 528БР2.
Производитель - завод Квадр (г.Борзна, Черниговская обл., Украина)
Должен сказать, что отзывы пользователей о ней по большей части негативные :
"...Лет 20 назад экспериментировали с ней, но отказались - отношение сигнал/шум низкое. Вроде 40дБ....
...Делал лет 20 назад на них реверы/фленджеры. Редкая дрянь..."
 |
 |
Динамический фильтр верхних частот на ПЗС. Справочный лист на нее, данные из отраслевого справочника и заводской паспорт (что характерно, единый с 528БР1).
Микросхема разработана КНИИМП в результате выполнения НИОКР «Каркас-2» в 1975-77 годах. Производитель - киевский "Квазар".
Рекурсивный фильтр 528ФВ1 на основе многовходовой ПЗС линии задержки
был предназначен для селекции движущихся целей (СДЦ) в приемниках РЛС. В его
основе была новая идея, защищенная авторским свидетельством.
НИИ приборостроения
(НИИП), г. Жуковский, успешно использовал
модернизированную микросхему 528ФВ1 в приемнике РЛС (автор - А. Никуленко)
для реализации СДЦ приемника с высоким динамическим диапазоном. Была
изготовлена большая партия микросхем для поставок НИИП, но наступил 1991 год,
последовал развал СССР с созданием искусственных барьеров между Украиной и
Россией и данный проект не был доведен до конца.

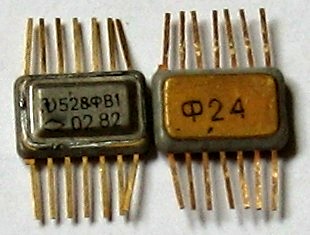

Как видим, микросхема выпускалась в разных корпусах...

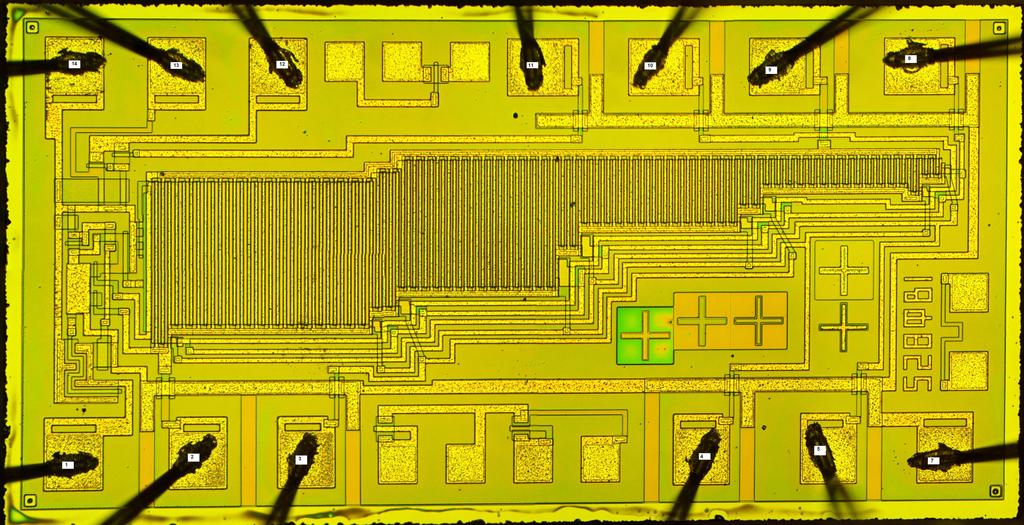

(фото от 1Ж24Б)

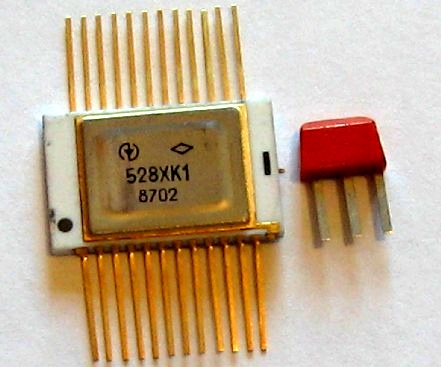

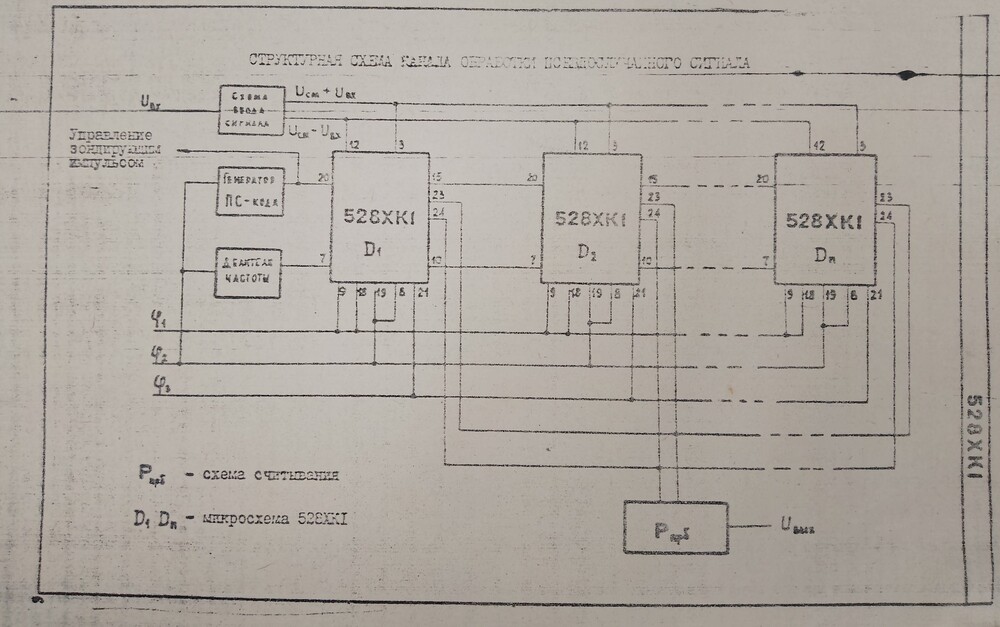

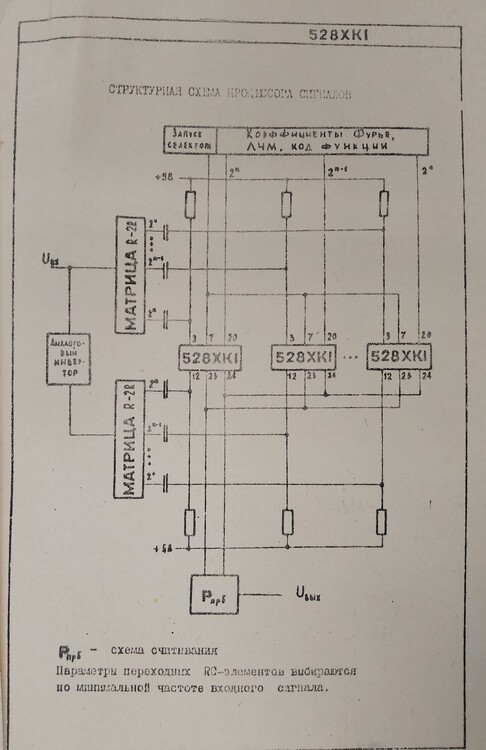

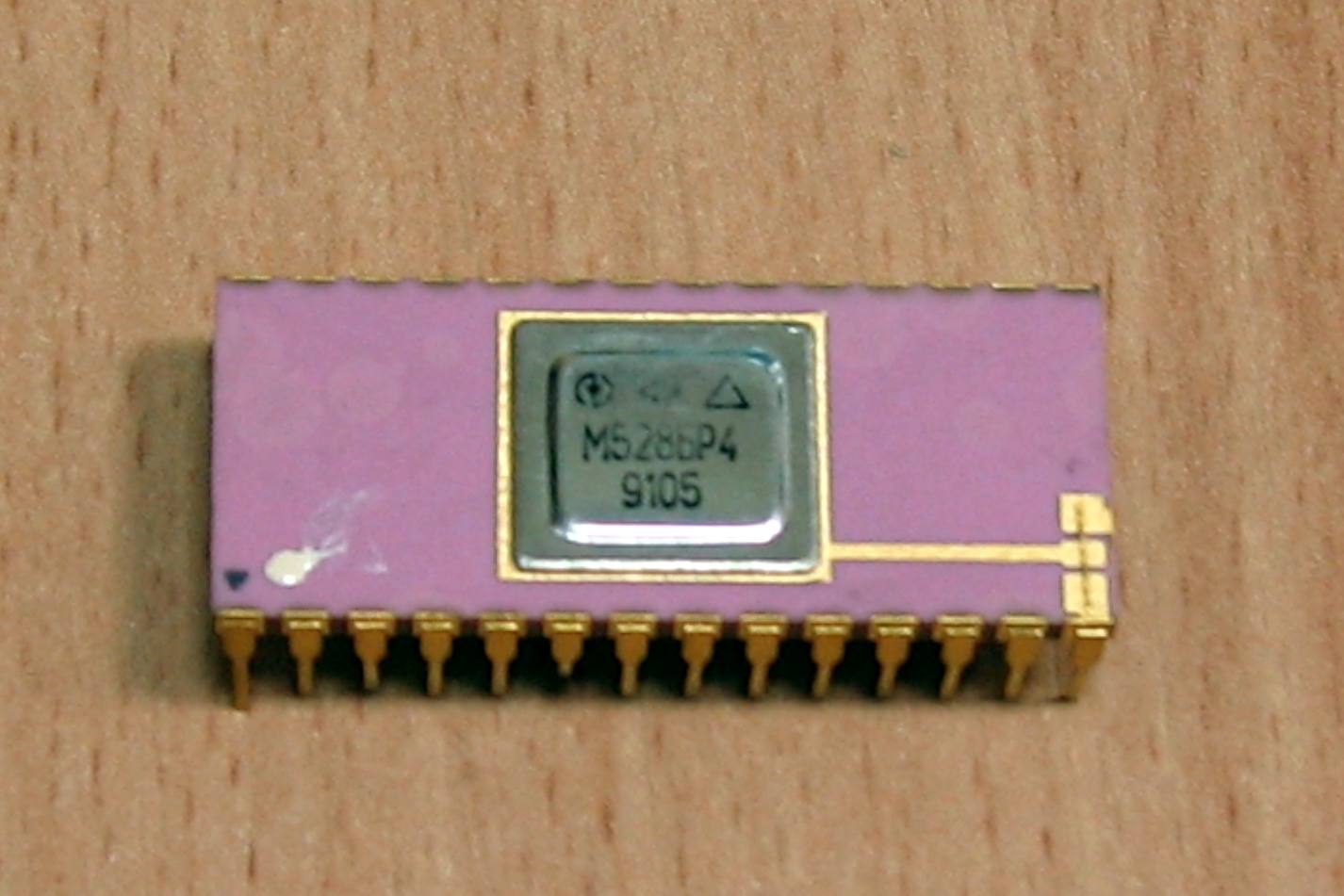

| Программируемый аналоговый
фильтр-коррелятор. Необычная микросхема...
Производитель - киевский завод "Квазар". Справочный лист на нее и данные из отраслевого справочника. Интересно, что в качестве её функционального аналога (т.е. бывшего лишь прототипом, а не источником послойного копирования) приводится некая загадочная CR-4. Не уверен, что это "нечто" вообще существовало, уж больно странное название... |
 |
Источники:
1. Микросхемы интегральные полупроводниковые аналоговые. Группа 6231.
Том II. РМ 11.070.011.2. Министерство электронной промышленности СССР. Научно-исследовательский
институт. 1976г.
2. Перечень перспективных серий ИС. Редакция 1983 г. ЦКБ "Дейтон".
3. Каталог интегральных микросхем. Том 1. Центральное конструкторское бюро. 1986.
4. Микросхемы интегральные. Группа 6331. Сборник справочных листов РД 11 0488.3-89.
Всесоюзный научно-исследовательский институт "Электронстандарт". 1990
5. Каталог. Цифровые и аналоговые интегральные микросхемы. Часть 2. Условные графические обозначения,
назначения выводов и габаритные чертежи корпусов. - ГУП Центральное конструкторское бюро "Дейтон", 1998.
6. Стратегия выбора. - К.: "Корнiчук, 2012.
