535ая серия

Серия pМОП микросхем памяти, предназначенных (совместно с 536ой серией) для построения управляющих компьютеров (в частности, "Электроника С-5"). Разработаны в 1974 году в ЛКТБ ПО "Светлана" (тема "Юрма"). Вырезка из книги Бориса Малиновского "Нет ничего дороже..." об истории создания микроЭВМ "Электроника С5-01" и микросхем для неё.

Питание -24В.

Производитель - "Светлана", Санкт-Петербург.

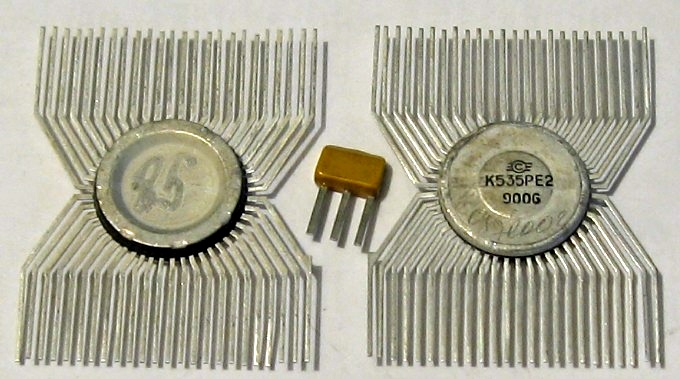

К535РЕ2

ПЗУ, 8 кбит (1024 х 8), рабочая частота до 400 кГц.

Информация в БИС ПЗУ заносится в процессе изготовления БИС. Наличие транзистора в том или ином месте матрицы соответствует <1>. При изготовлении БИС ПЗУ с различной информацией производится замена одного фотошаблона, несущего в себе эту информацию. Остальные три фотошаблона постоянны и не зависят от изменяемой информации.

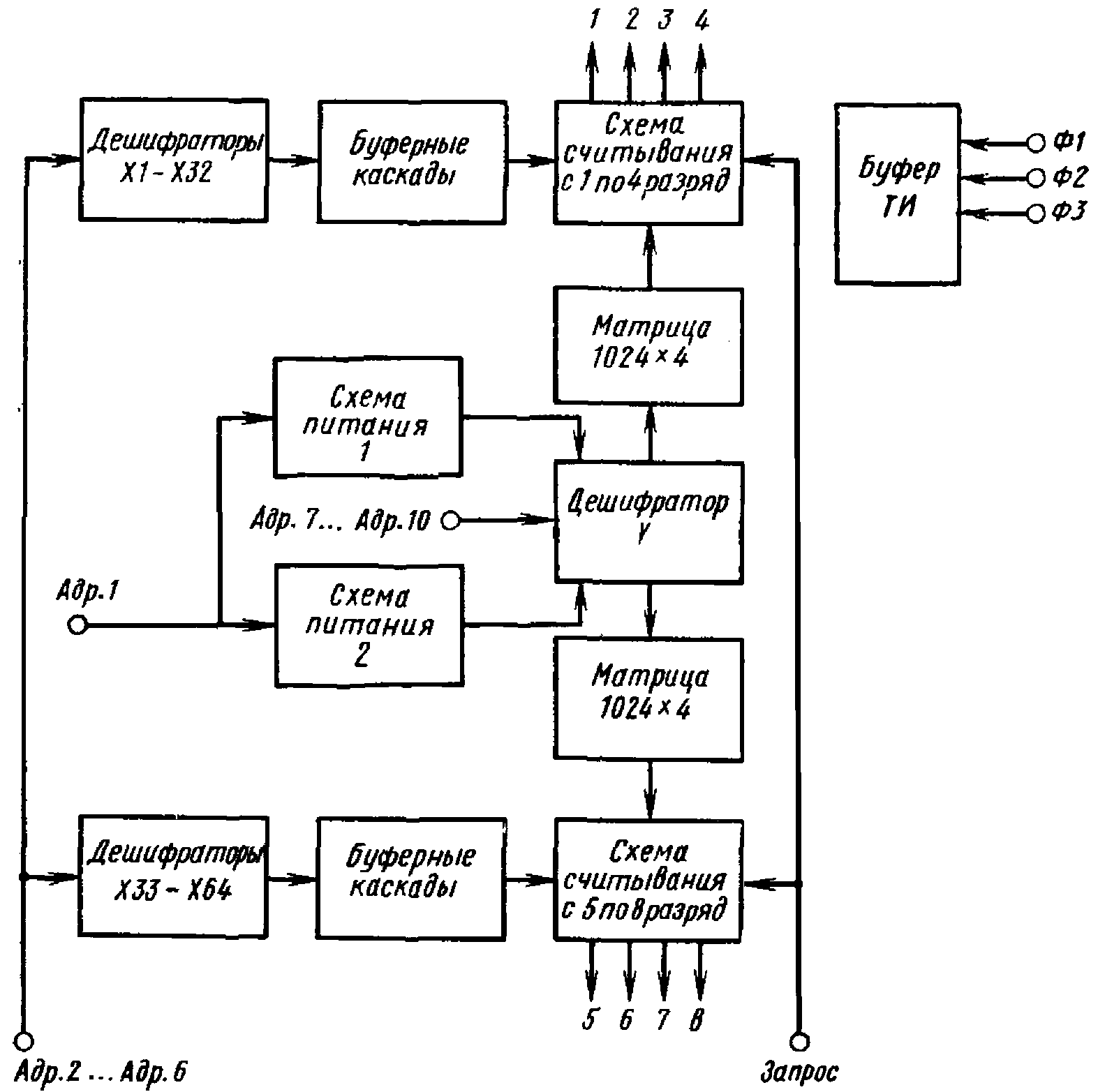

Функциональная схема; составлена Александром Перебаскиным на базе Гальперинской и принципиальной схем:

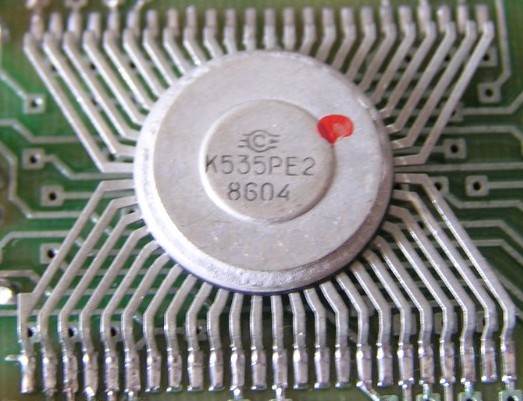

(микросхема из одноплатного компьютера "Электроника С5-12"; фото с сайта Collection ex-USSR Chip's)

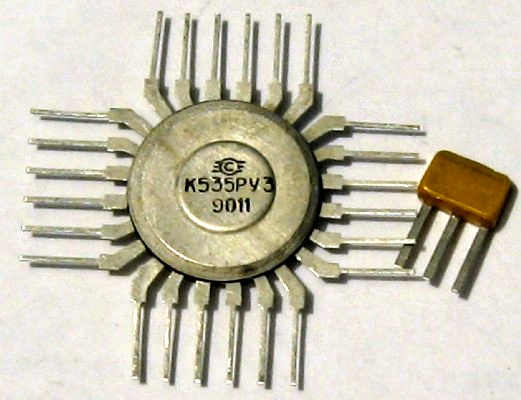

К535РУ3

Байтовое ОЗУ, емкость 576 бит (64 х 8+1). Имеет внутреннюю схему регенерации и рабочую частоту до 400 кГц. Интенсивность отказов (согласно ОСТ4 ГО.202.014 ред.1-75) - 2,60х10-6 1/час

Хочется отметить, что эта серия выпускалась, как минимум, до конца 1990 года, как видно из фотографий.

Источники:

1. Микро-ЭВМ «Электроника С5» и их применение/ М. П. Гальперин, В. Я. Кузнецов, Ю. А. Маслеников, В. Е. Панкин, В. П. Цветов, А. И. Боровской; Под ред. В. М. Пролейко. — М.: Сов. радио, 1980.
