536ая серия

Микропроцессорный комплект, предназначенный для построения микроЭВМ семейства "Электроника С-5" (одноплатных микро-ЭВМ невысокого быстродействия и средств цифровой автоматики массового применения, используемых для сбора и обработки информации при построении систем управления технологическими процессами, контрольно-измерительных и коммутационных систем, локального контроля и управления). Единственный в СССР p-МОП микропроцессорный комплект (совместно с 535ой серией); собственная разработка.

БИС серии имеют следующие основные характеристики:
- уровень интеграции 1-2 тыс. элементов на кристалле для нерегулярных схем и до 8 тыс. для регулярных;
- площадь кристалла не превышает 20 мм2;
- схемотехника - динамическая, четырехтактная;
- рабочая частота динамической логики 100 кГц;
- напряжение питания +24 В, 1,5 В;
- потребляемая мощность БИС не более 0,1 Вт.

Кристаллы МОП БИС монтируются в 24-выводных металлостеклянных и 48-выводных металлокерамических корпусах, единственное исключение - КМ536ИР2.
Разработаны в 1974 году в ЛКТБ ПО "Светлана" (тема "Юрма"). Вырезка из книги Бориса Малиновского "Нет ничего дороже..." об истории создания микроЭВМ "Электроника С5-01" и микросхем для неё.

Производитель - "Светлана", Санкт-Петербург.

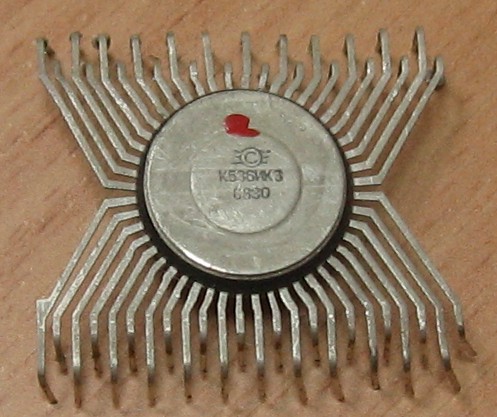

К536ИК3

Устройство управления ввода-вывода. Справочный лист на неё.

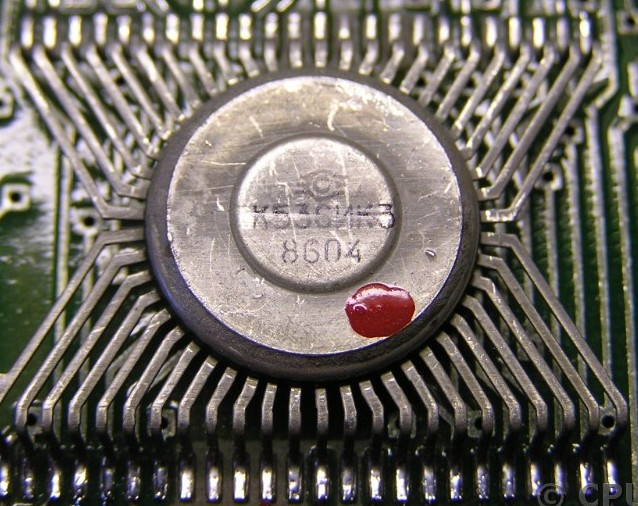

(микросхема из одноплатного компьютера "Электроника С5-12"; фото с сайта Collection ex-USSR Chip's)

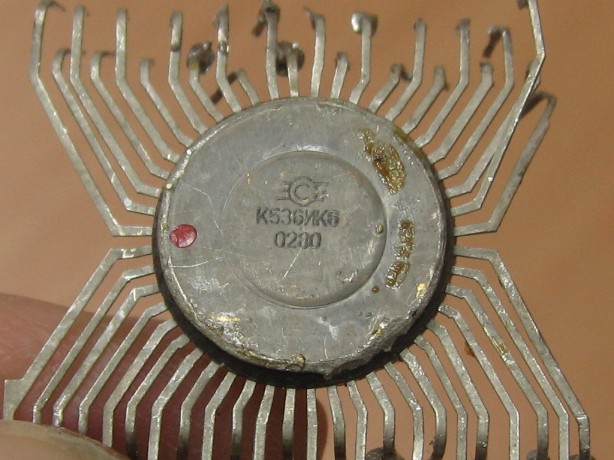

К536ИК6

Схема управления преобразователем напряжение-код (12 разрядов), предназначена для построения АЦП. Видимо одна из первых отечественных подобных схем... Справочный лист на нее.

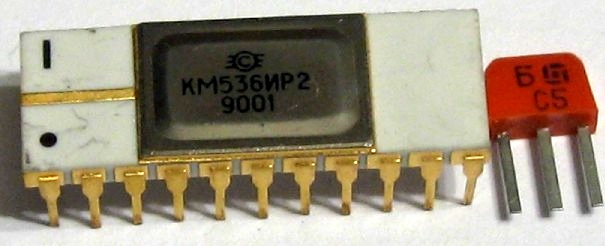

КМ536ИР2

Назначение - регистр FIFO 64х4. Применялась в интерфейсе И19 микроЭВМ серии "Электроника-60".

Импортный аналог - 3341AMD (от Fairchild); но есть небольшие отличия - у нашего варианта корпус 22-выводной (у прототипа 16 ног) и питание +5 В заведено на другую ногу.

Краткая справка на неё от Александра Перебаскина.

Судя по справочникам, это единственная микросхема в серии, у которой есть аналог. Если учесть, что это и единственная микросхема в "современном" DIP-корпусе, то возникает предположение, что это отдельная, более поздняя разработка.

Источники:

1. Микро-ЭВМ «Электроника С5» и их применение/ М. П. Гальперин, В. Я. Кузнецов, Ю. А. Маслеников, В. Е. Панкин, В. П. Цветов, А. И. Боровской; Под ред. В. М. Пролейко. — М.: Сов. радио, 1980.
2. Справочник по микропроцессорным устройствам/А. А. Молчанов, В. И. Корнейчук, В. П. Тарасенко, Д. А. Россошинский. - К.: Технiка, 1987.
3. Нефедов А.В. Интегральные микросхемы и их зарубежные аналоги: Справочник. Т. 3 - М.: КУбК-а, 1997.
