539я серия

В состав серии К539, изготовленной по биполярной технологии, входит один тип:

К539РВ1

Производитель - НИИ "Мион", г.Тбилиси (Грузия). Назначение - программируемая (пережигаемая) диодная матрица ПЗУ (256р). Справочный листок на нее.

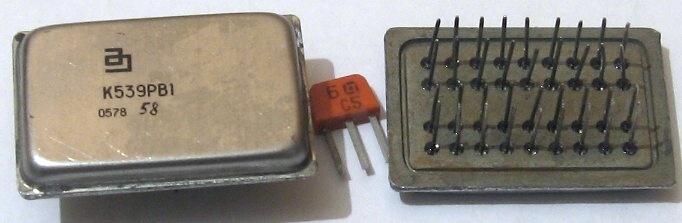

Интересный корпус, с четырехрядным расположением ног. "Прозекторская" тема на форуме Портативного ретрорадио подтолкнула меня ко вскрытию этой микросхемы. Мне стало любопытно - почему же такой "гибридный" корпус использован для интегральной микросхемы? Итак:

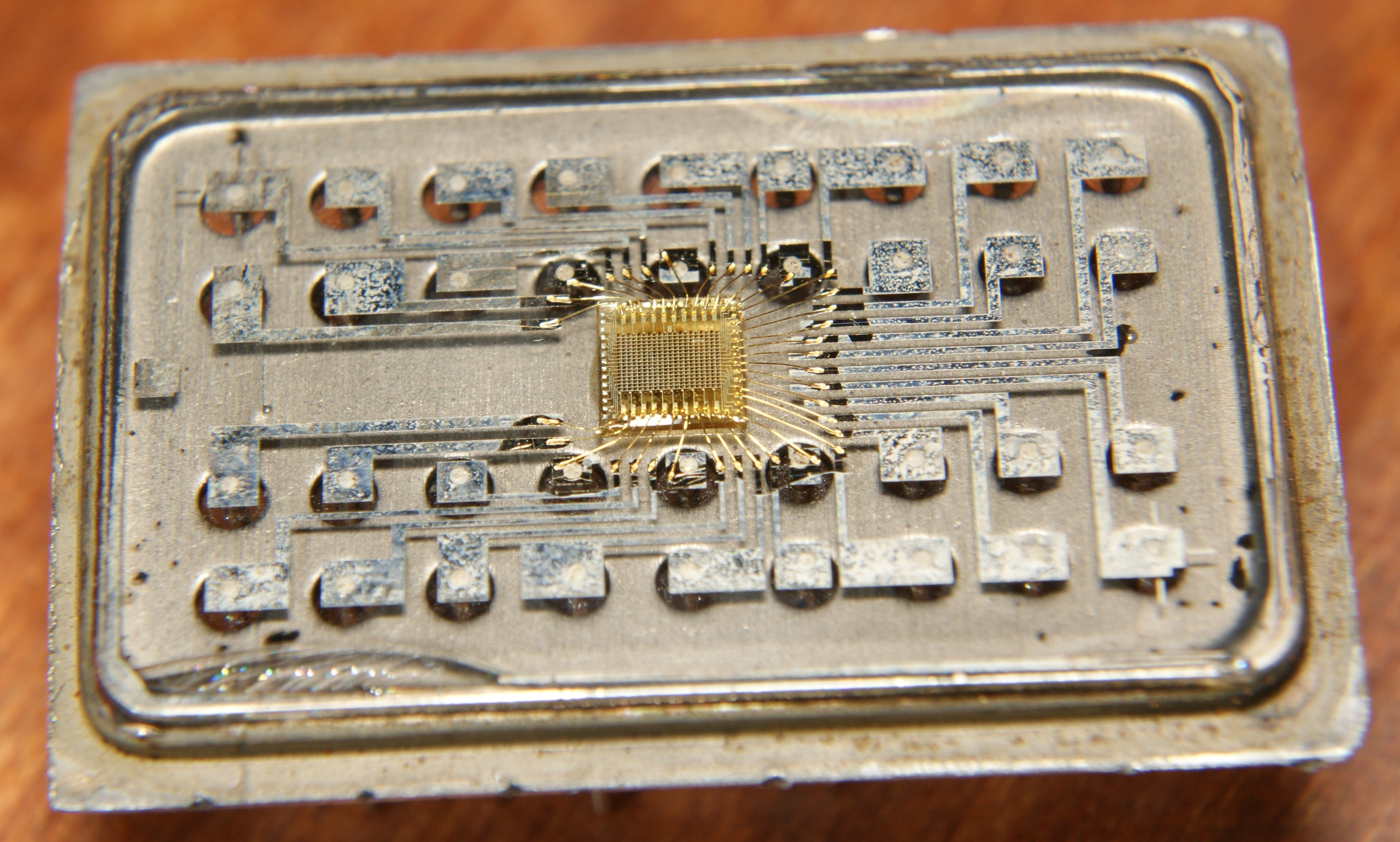

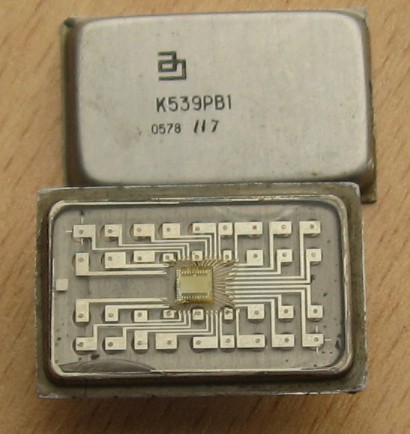

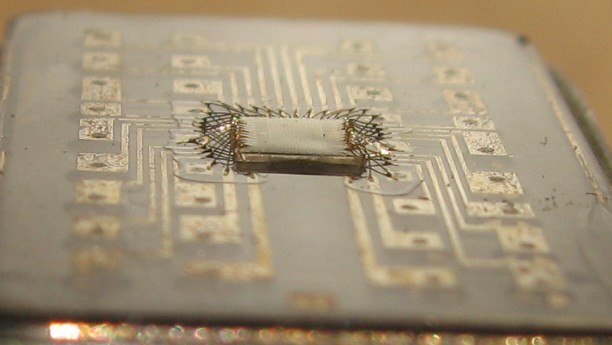

Чип с диодной матрицей размещен на стеклянной подложке:

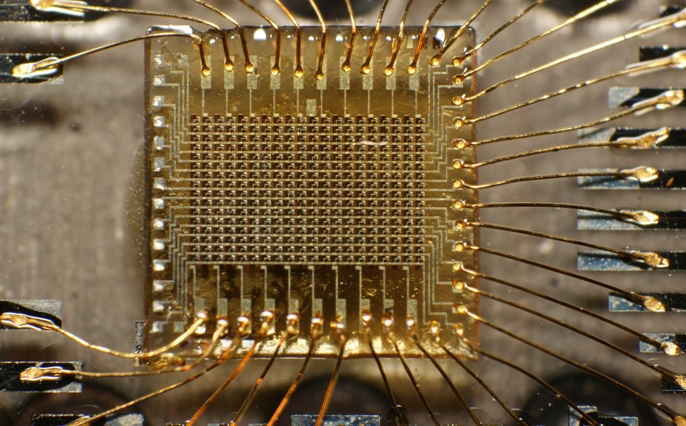

Взглянем на матрицу поближе...

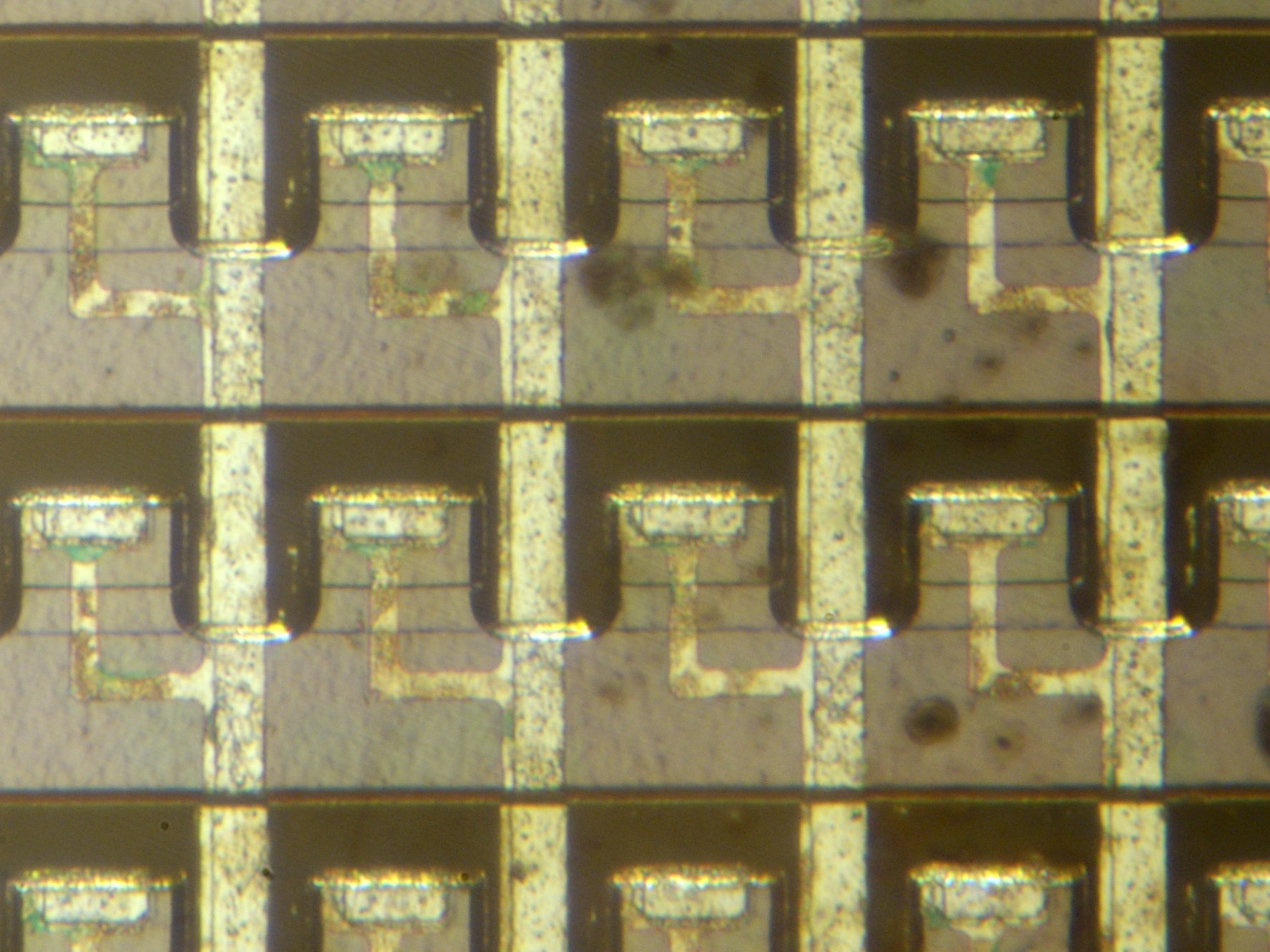

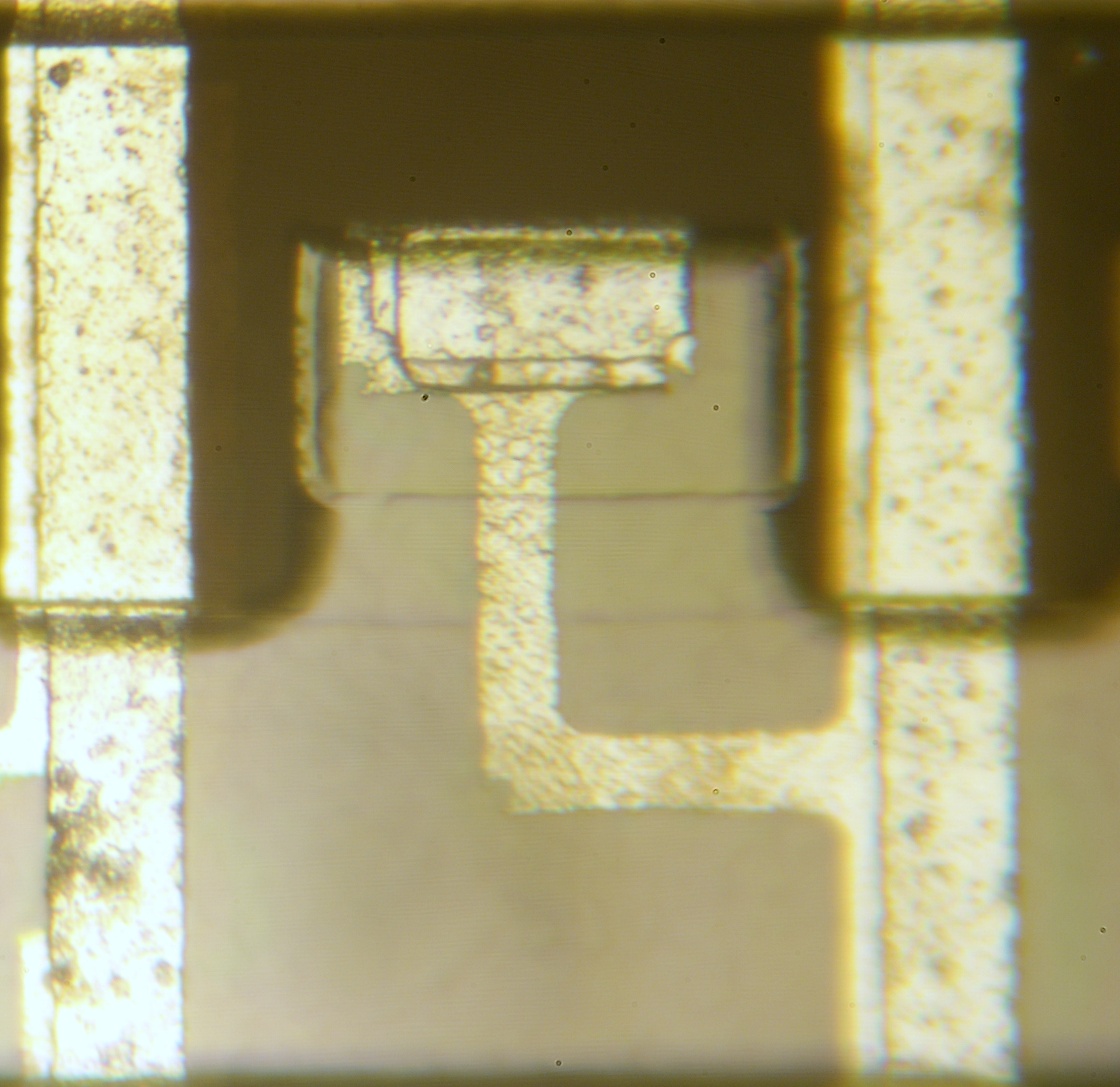

Размер единичной диодной ячейки - примерно 100х120 микрон:

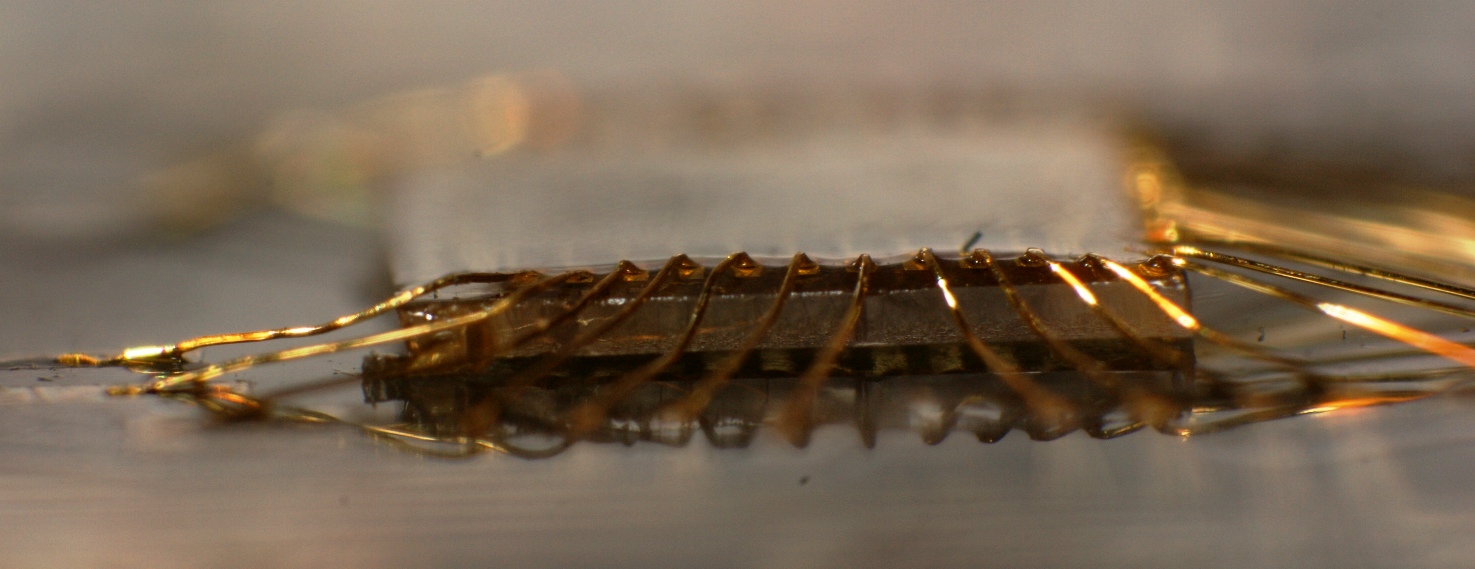

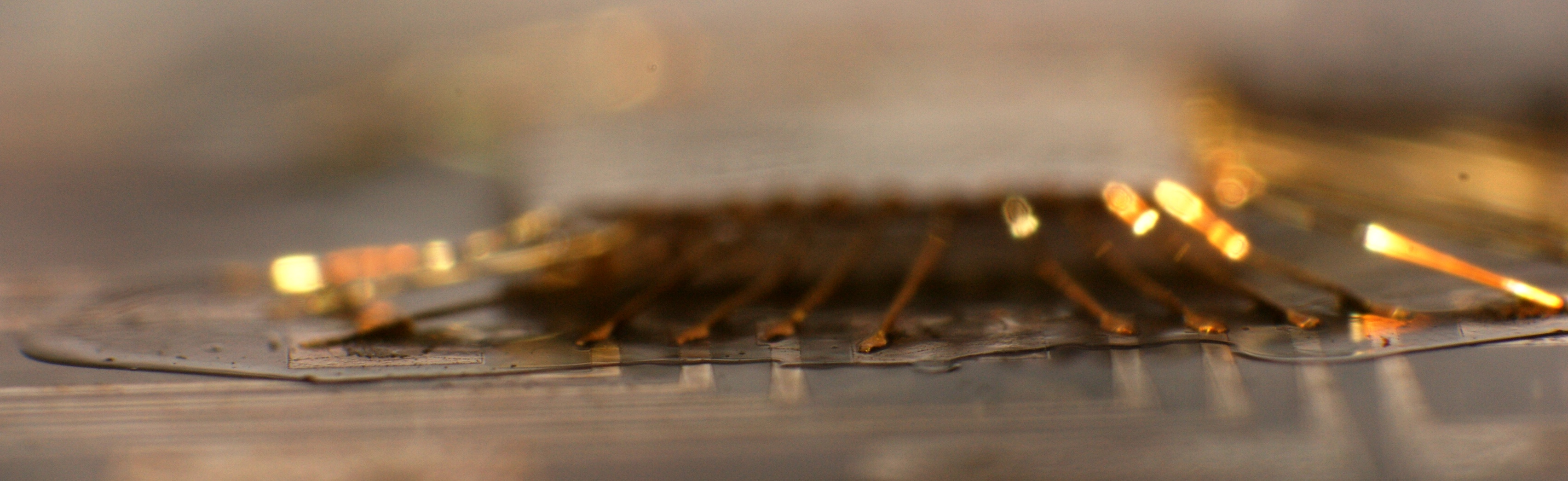

В профиль напоминает какого-то паука, застывшего в луже клея...

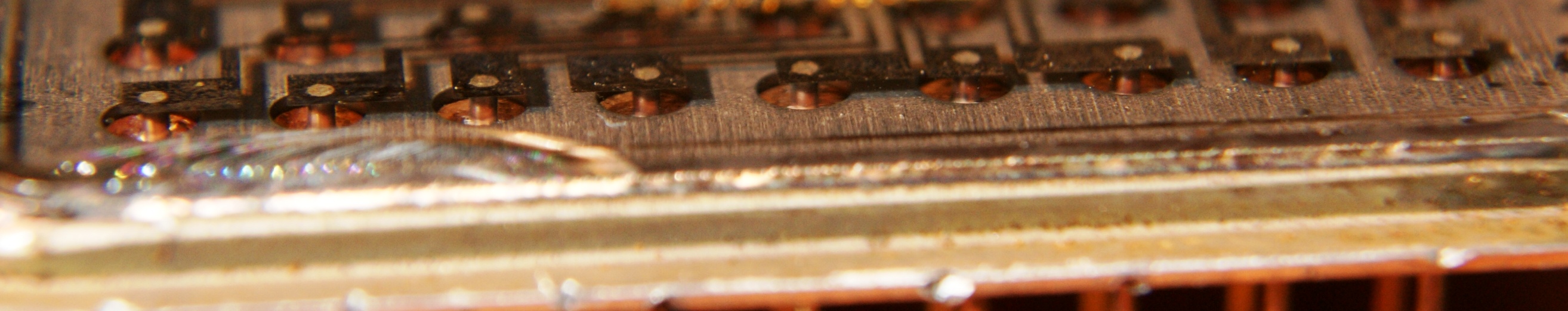

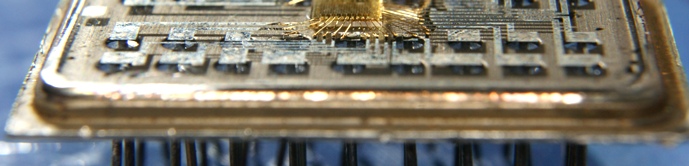

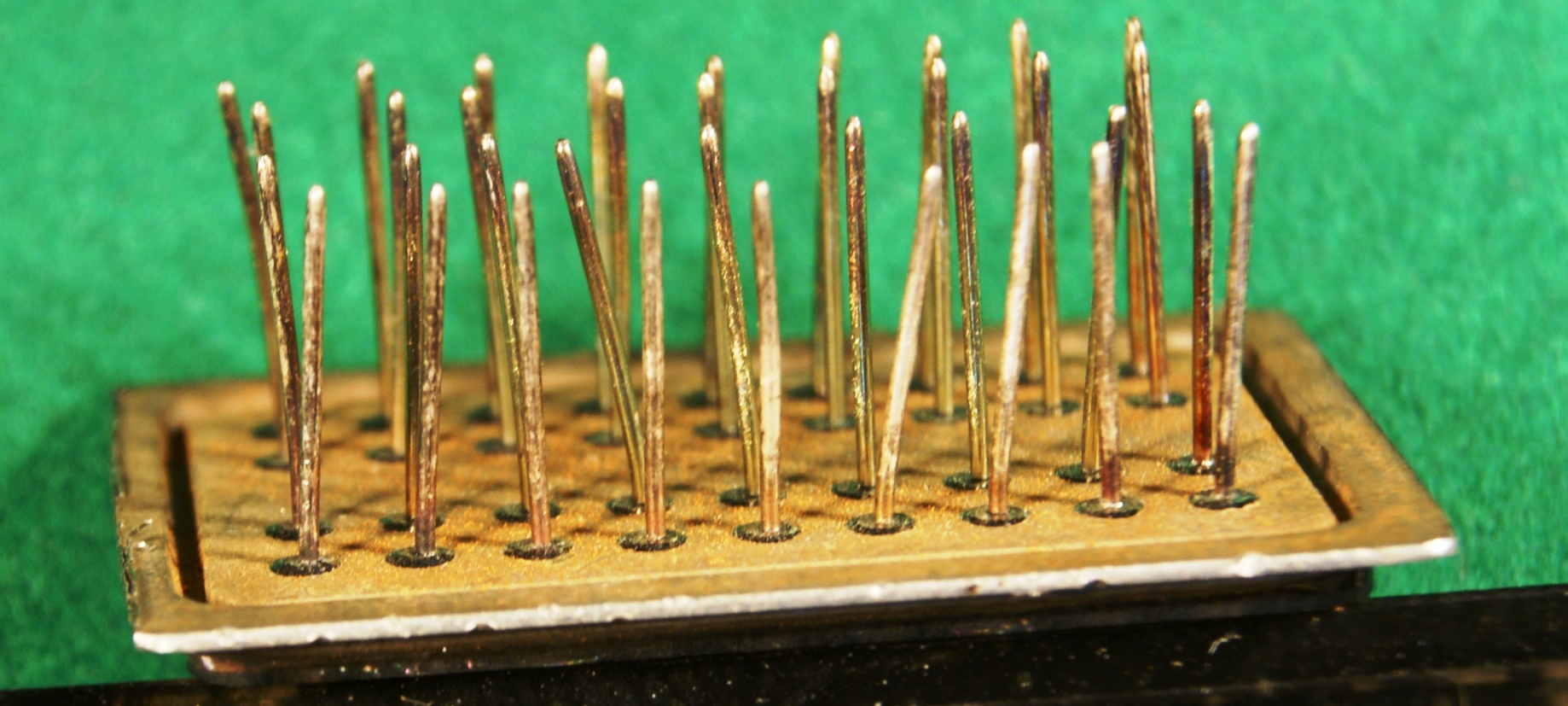

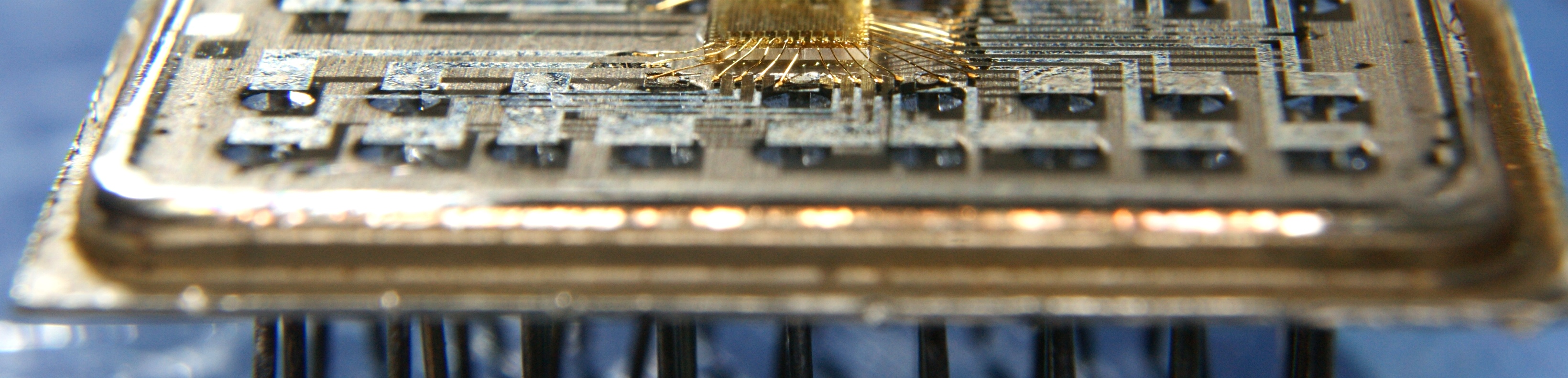

Определенный интерес представляет собой корпус с довольно необычным исполнением выводов:
