В состав серии К556 входят микросхемы однократно прошиваемых ПЗУ и программируемых логических матриц малой емкости.

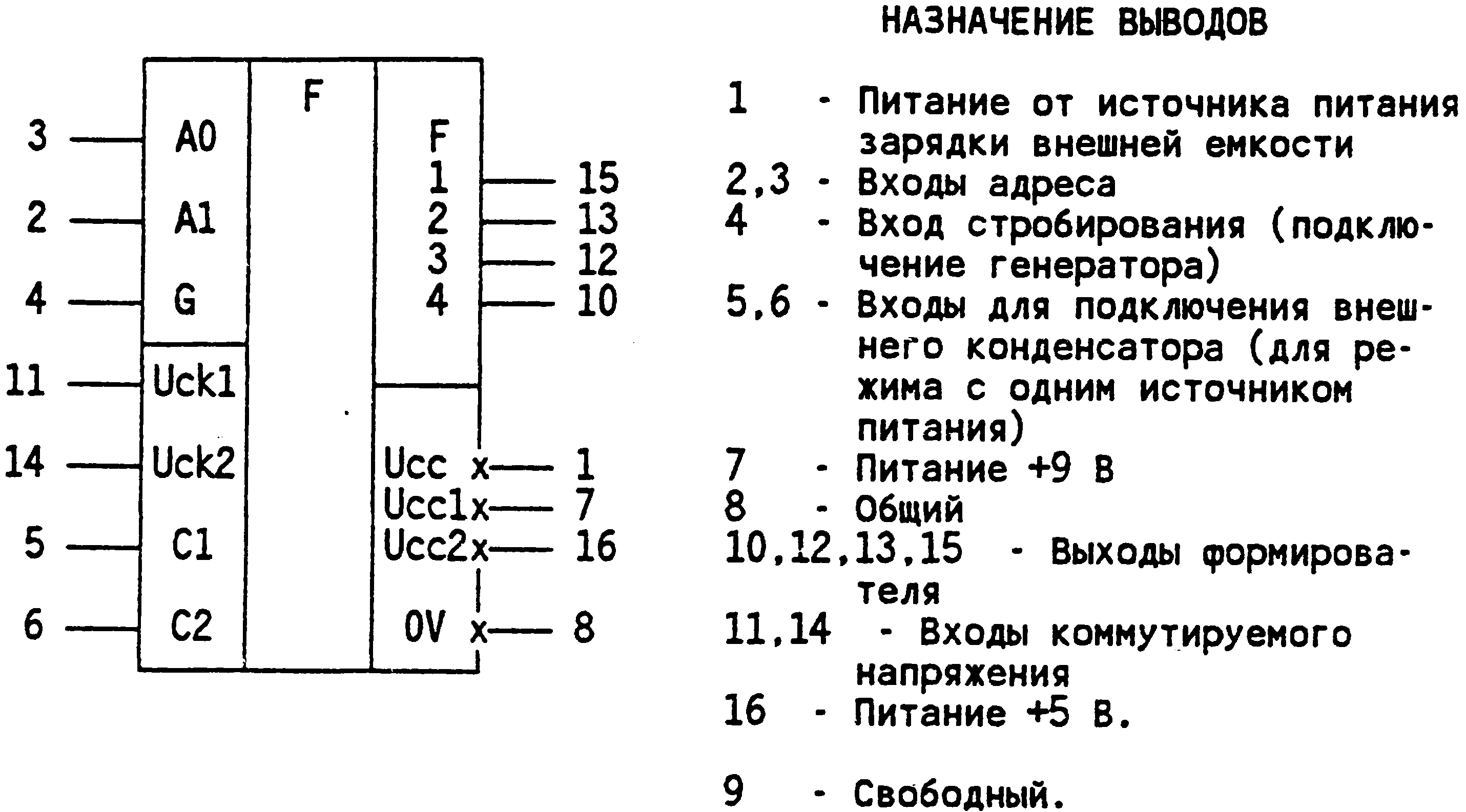

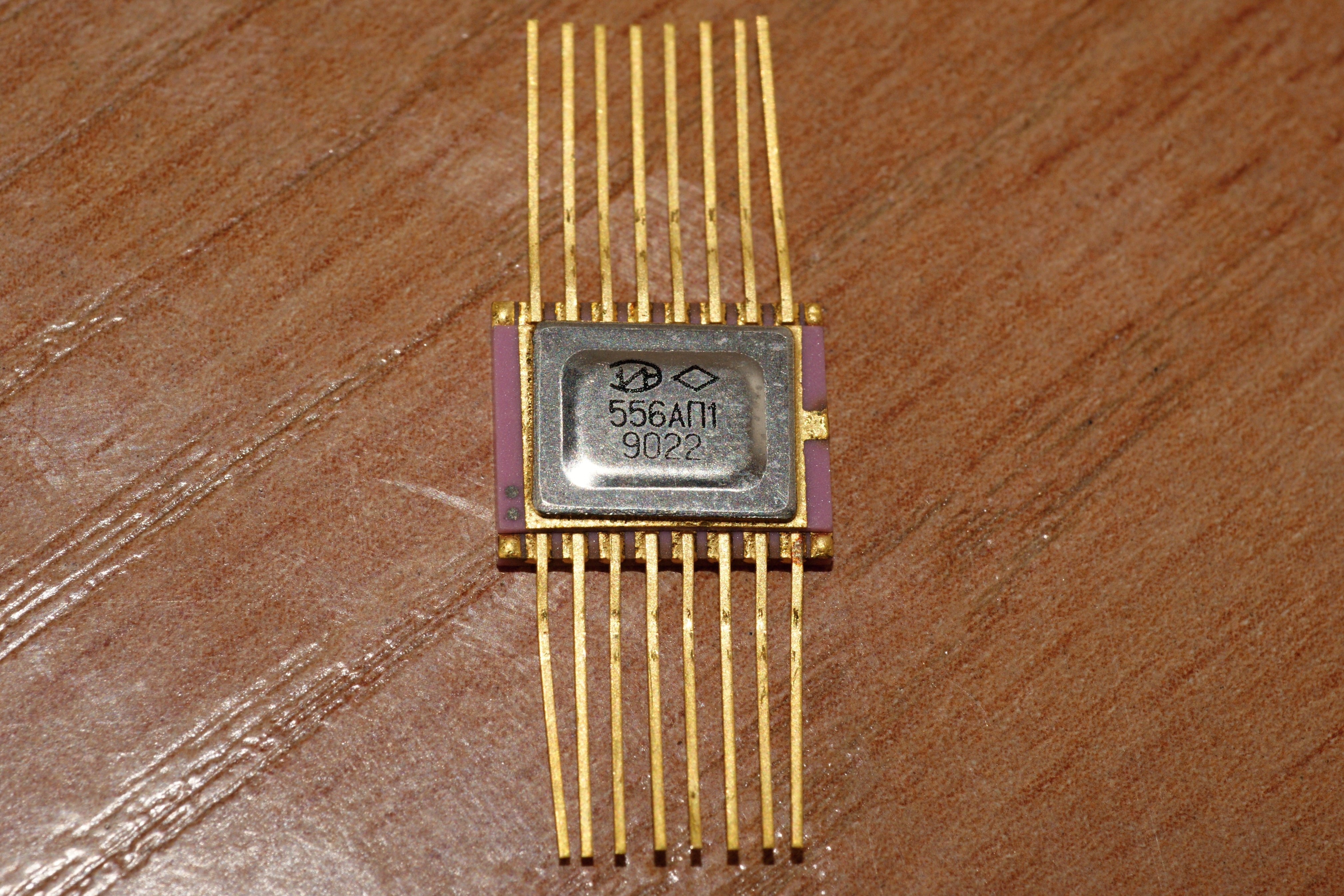

Одна из самых необычных микросхем серии, формирователь импульсного питания для микросхем ПЗУ.
Содержит четыре формирователя со стробирующим дешифратором 2->4 на входе,
напряжения питания +9 и +5 вольт.
Микросхема выполнена по технологии ТТЛШ и,
по сравнению с остальными схемами серии,
несложна, всего 300 элементов.
Производитель - зеленоградский НИИМЭ ("Микрон").

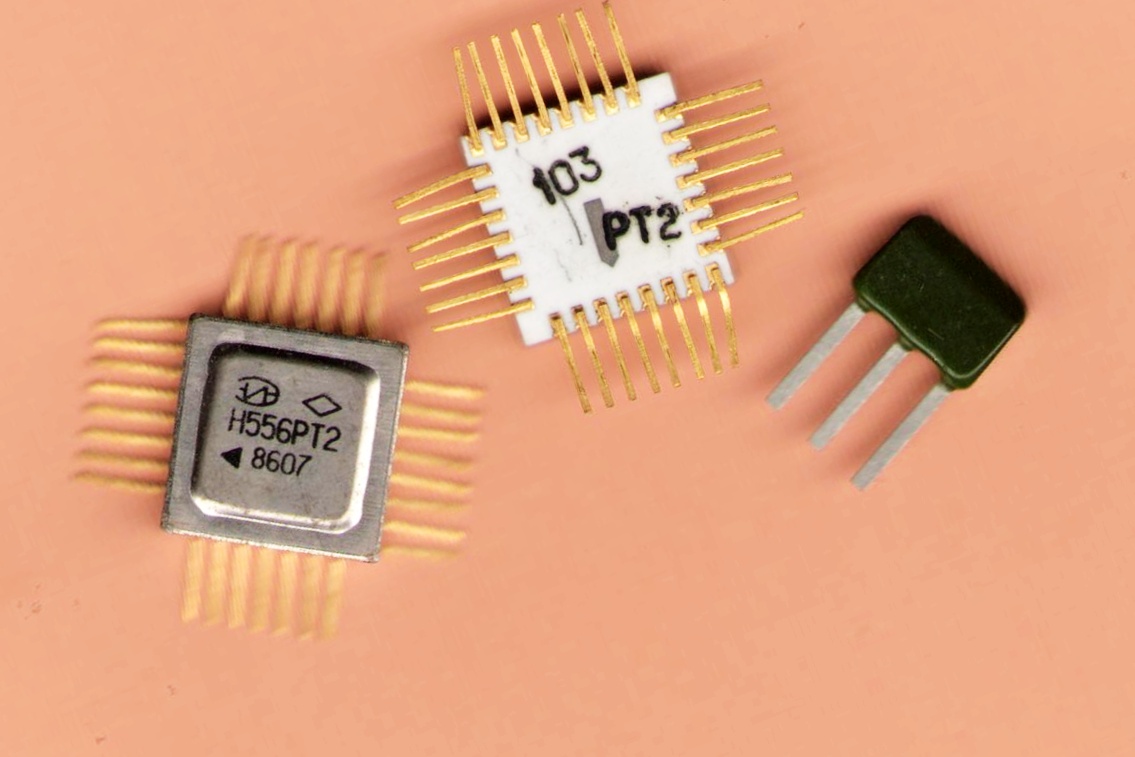

Программируемая логическая матрица 556РТ2 емкостью 512 бит известна в виде КР556РТ2, в пластмассовом корпусе; она довольно широко применялась в различной бытовой аппаратуре. Но было у неё и спецприменение, вариант в корпусе "Н", по всей вероятности, имел авиационное назначение. В справочниках его почти нет, кстати...
Производитель - зеленоградский НИИМЭ ("Микрон").

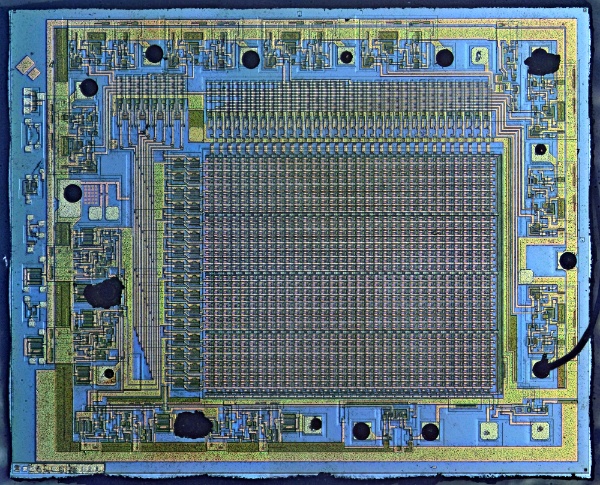

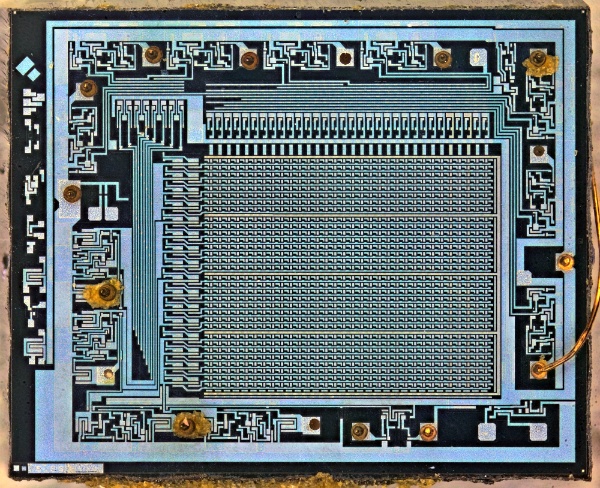

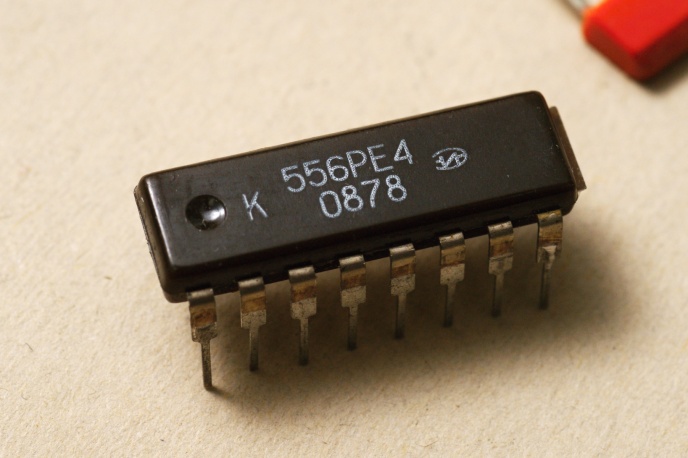

Любопытная микросхема, которой нет в справочниках - потому что это лишь раннее название популярной КР556РТ4. ТТЛШ однократное ПЗУ 256х4 бит с электрическим программированием (пережигаемое).
Производитель - зеленоградский НИИМЭ ("Микрон").
(фото с форума Радиокартинки)
(фото с форума Радиокартинки)

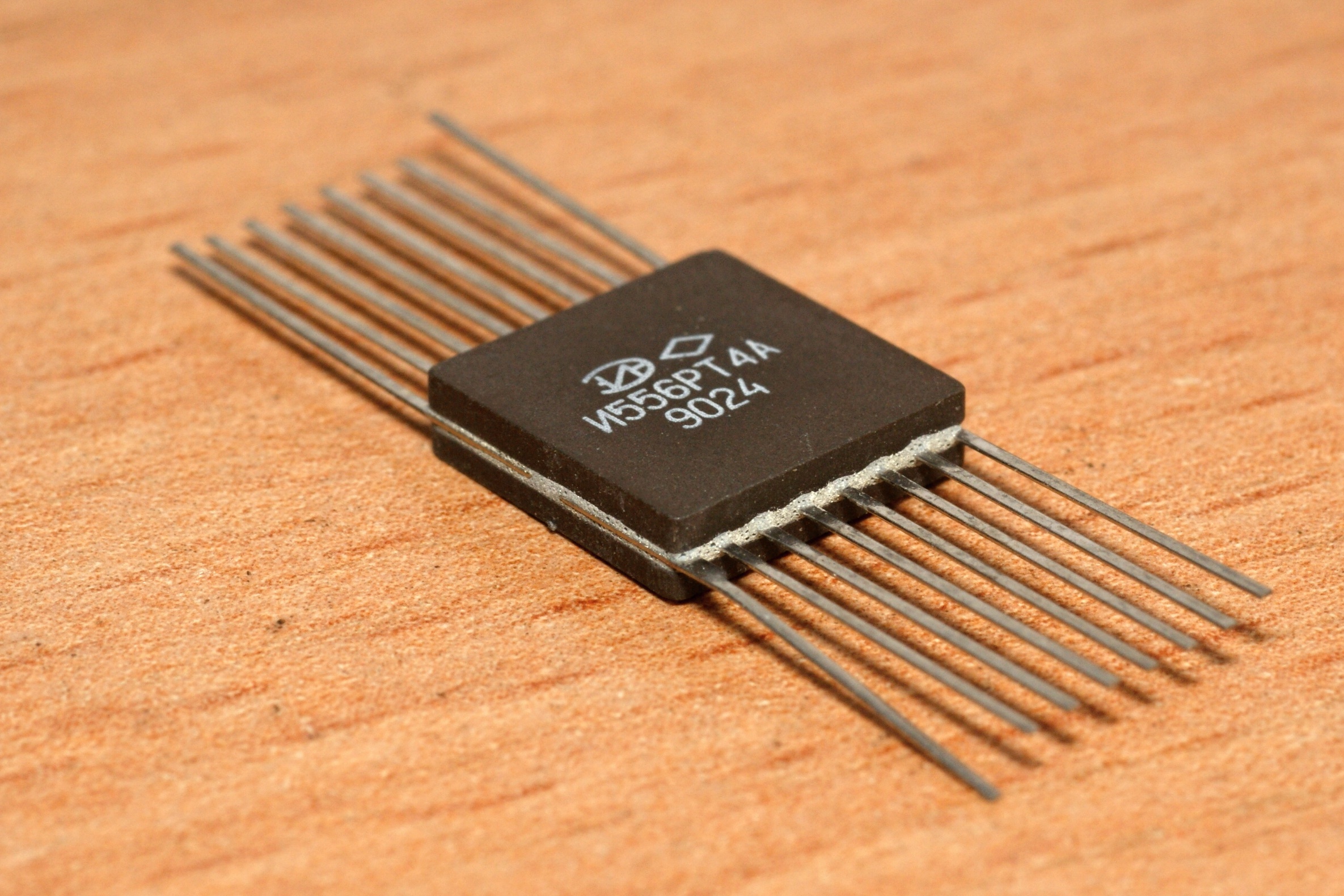

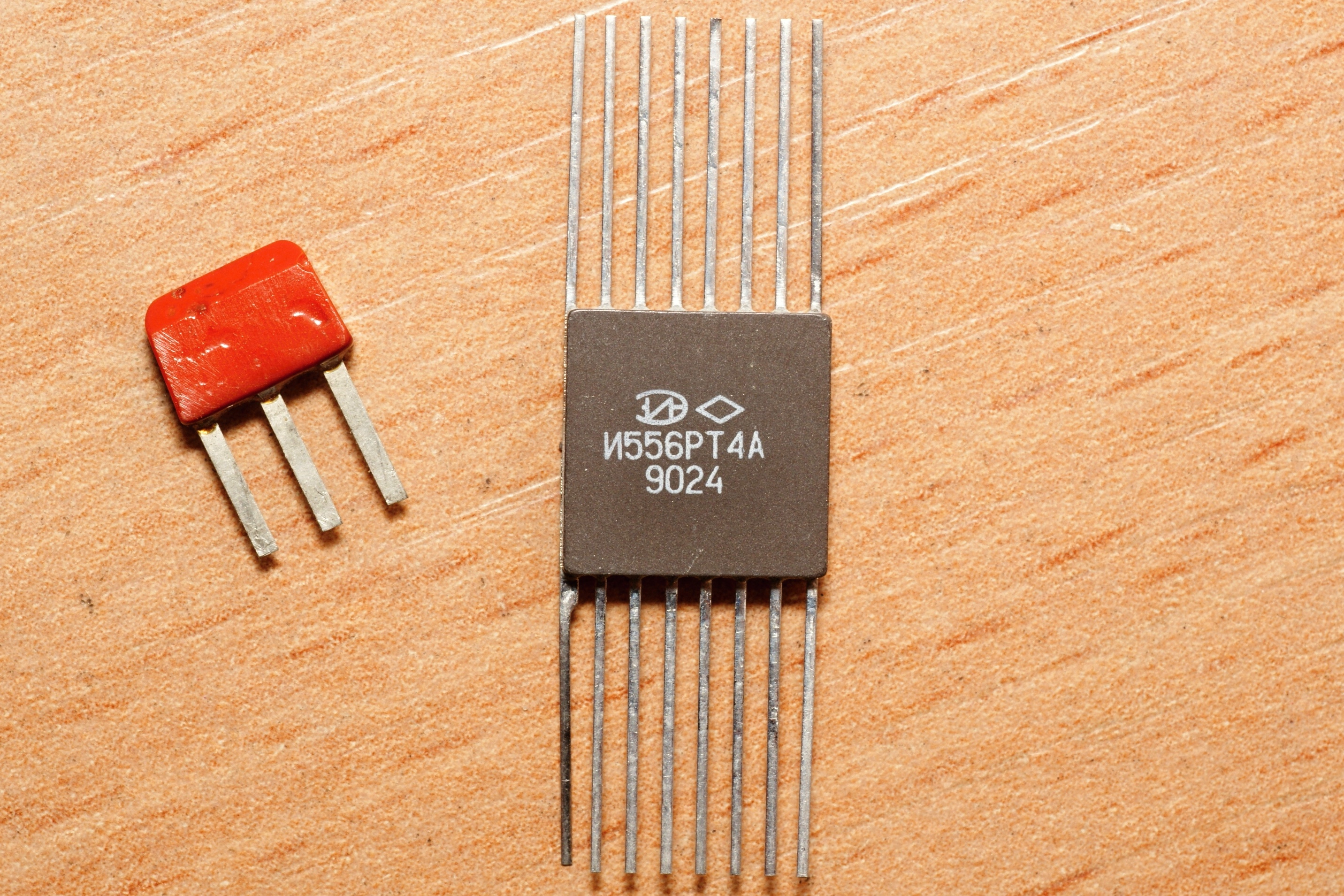

Вот тоже редкий вариант РТ4 - в планарном корпусе типа "И". Производитель - зеленоградский НИИМЭ ("Микрон").
(фото Евгения aka johnbul)

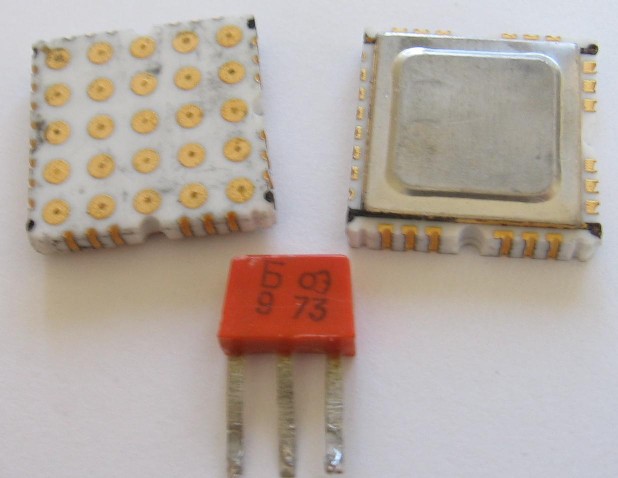

Однократно программируемое ПЗУ емкостью 512х8, с регистром на выходе. В справочниках встречается только вариант в пластмассовом корпусе, КР556РТ8. Вариант в BGA-корпусе использовался, предположительно, вместе с 1832ой серией.
Производитель не определен.
Источники:
1. Перечень развиваемых серий ИС. Редакция
1978 г.
2. Каталог интегральных микросхем. Том 1. Центральное конструкторское бюро. 1986.
3. Накопители на магнитных дисках. Каталог
исползованных микросхем.
4. Каталог интегральных микросхем. Дополнение № 1 к базовому Каталогу ИС 1990г. Центральное конструкторское бюро "Дейтон". Редакция 1991 г.
5. Каталог. Цифровые и аналоговые интегральные микросхемы. Часть 2. Условные графические обозначения, назначения выводов и габаритные чертежи корпусов. - ГУП Центральное конструкторское бюро "Дейтон", 1998.
6. Нефедов А.В. Интегральные микросхемы и их зарубежные аналоги: Справочник. Т. 6. - М.: КУбК-а, 2003.
7. Перечень электрорадиоизделий, разрешенных к применению при разработке
(модернизации), производстве аппаратуры, приборов, устройств и оборудования военного назначения.
МОП 44 001.02-2006, ч.2. Микросхемы интегральные. Книга 1. Министерство обороны Российской Федерации.
ФГУП "22 ЦНИИИ Минобороны России".
