582ая серия

Четырёхразрядный микропроцессорный набор, выполненный по технологии И2Л (интегрально-инжекционная логика),с возможностью наращивания разрядности, предназначен для построения специализированных ЭВМ. Производитель - ВЗПП (Воронежский завод полупроводниковых приборов).

"Микропроцессорный набор данной серии во многом подобен серии 584. Показатели ИМС этой серии уступают показателям серий ТТЛШ и ЭСЛ по быстродействию, серий nМДП по степени интеграции, серий КМОП по энергопотреблению и серий рМОП - по стоимости. Вместе с тем ИМС И2Л серий лишены и многих недостатков, которые имеются в указанных сериях (например, большое энергопотребление у серий ЭСЛ и ТТЛШ), что делает эффективными применение в областях, где не требуется экстремальных значений отдельных показателей."

Собственно, она и "выросла" из 584 серии; 582ИК1 - результат модернизации 584ИК1, добавили три входа к ПЛМ, содержащим микропрограммы и два входа скачкообразного увеличения счетчика команд сразу на 2 и на 4. Все остальное по прежнему осталось точно такое же как у своего прототипа, SBP0400.

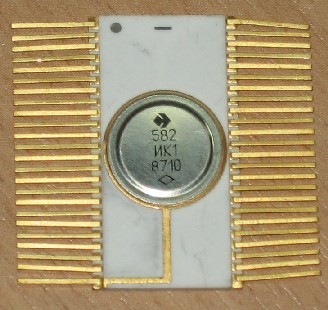

582ИК1

4-х разрядный параллельный микропроцессор с возможностью увеличения разрядности (кратно 4 бит), И2Л-логика.

Аналог SBP0400 - первого штатовского И2Л микропроцессора...

Справочный лист на КР582ИК1 и данные из отраслевого каталога на него.

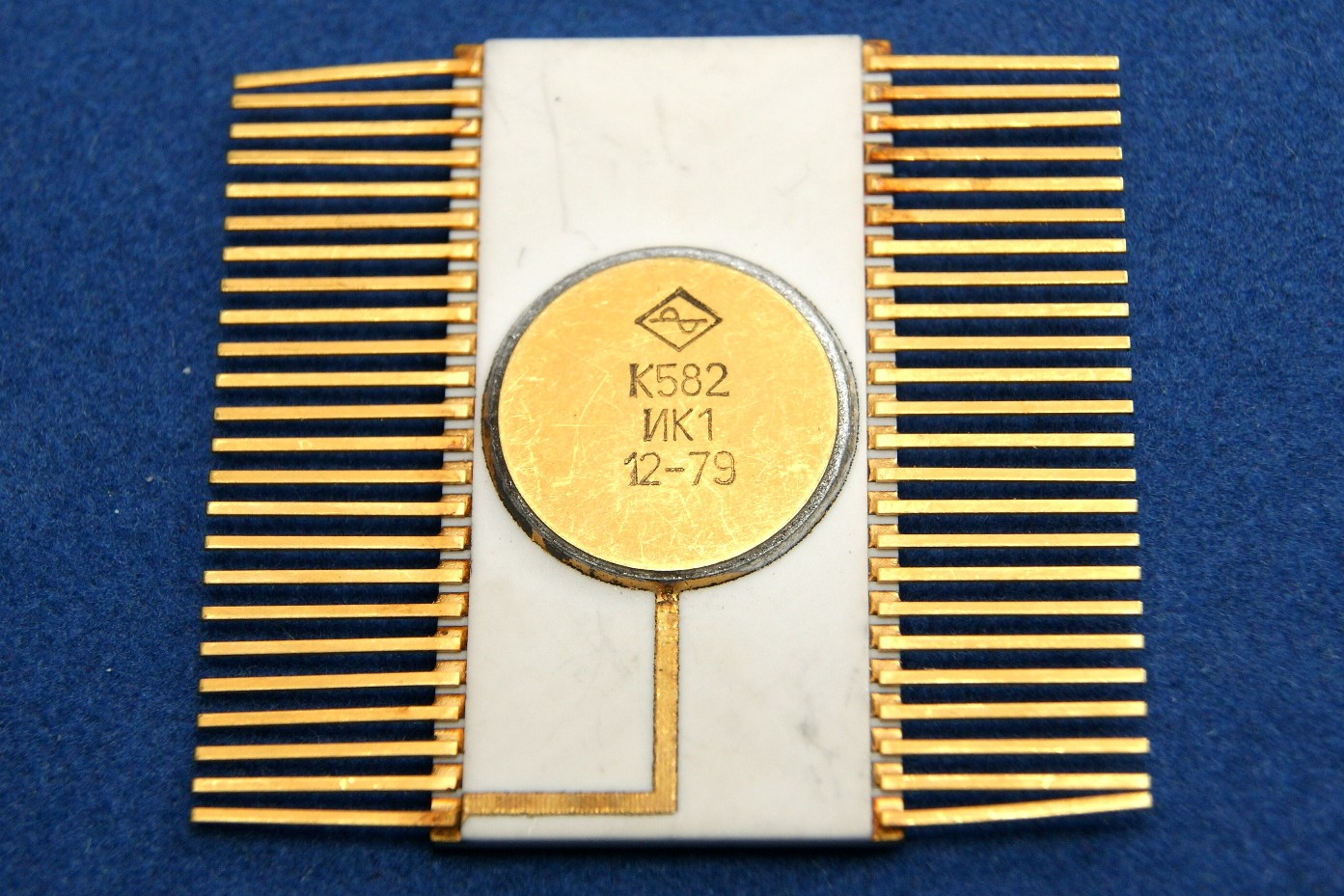

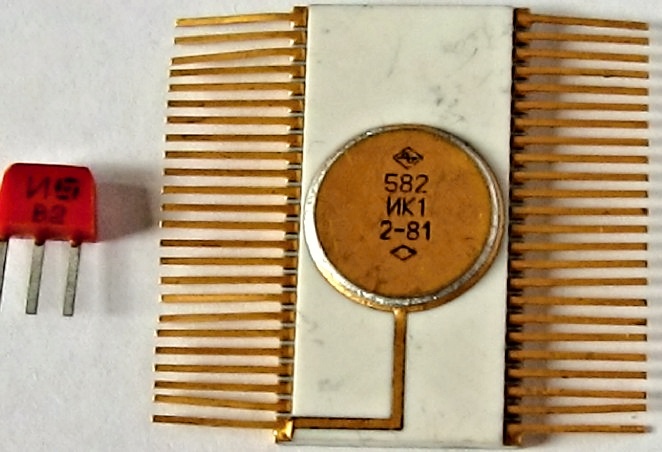

Ранние выпуски были в паяном корпусе, в середине 80-х его заменили на более надежный сварной.

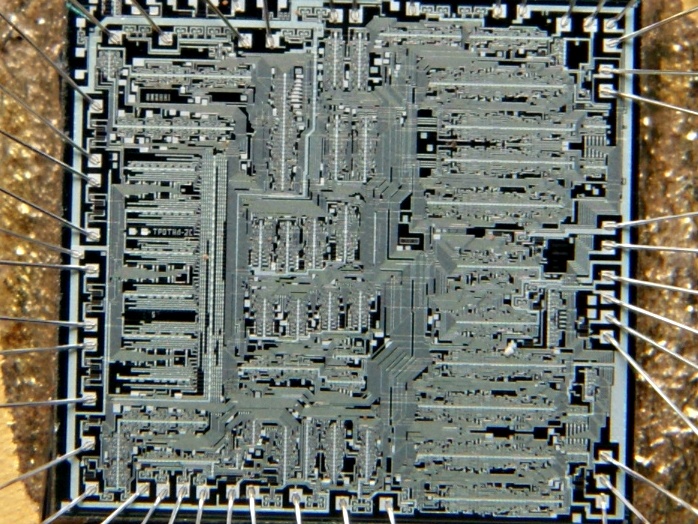

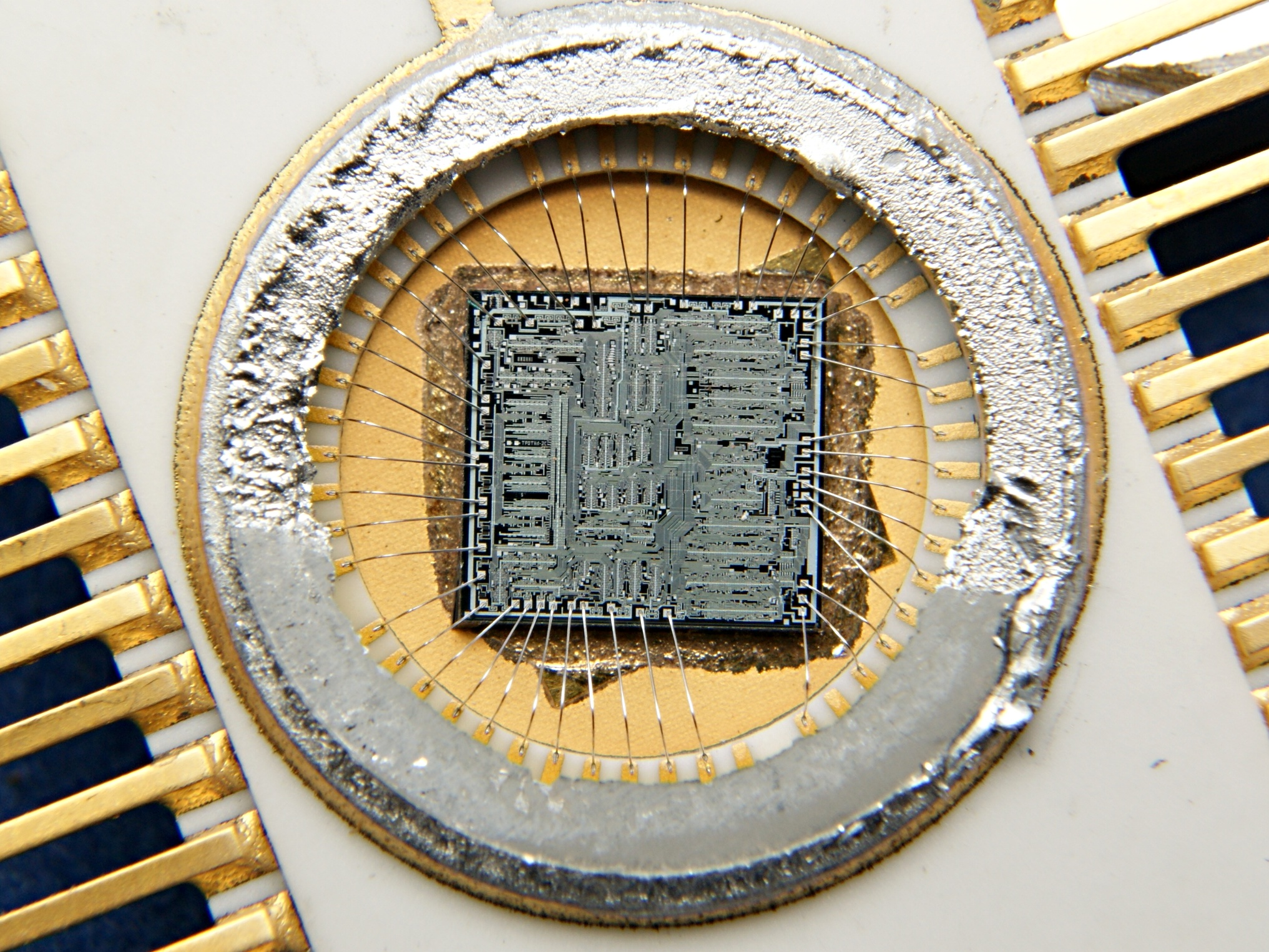

Если внимательно присмотреться, то на кристалле можно увидеть взрывоопасную надпись "Тротил-2С" :)))

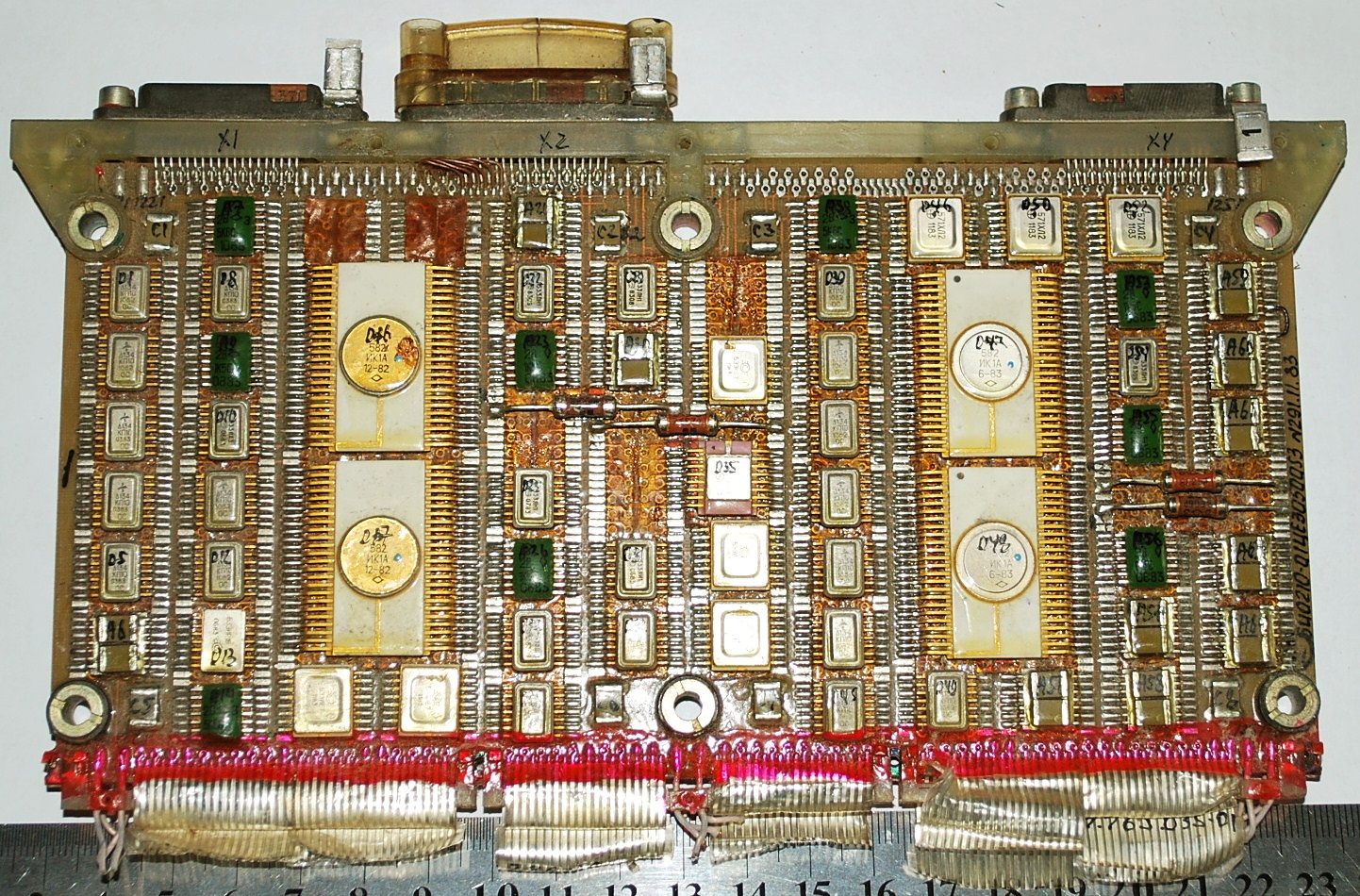

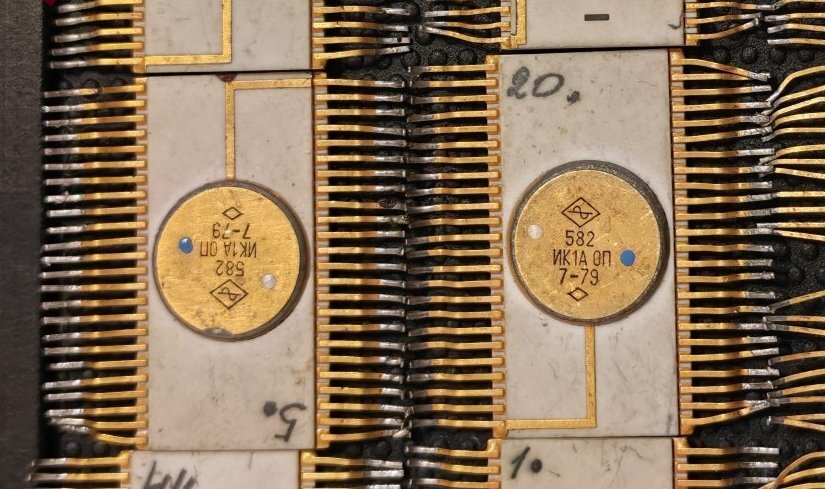

На этой микросхеме, в частности, была реализована БЦВМ "Бисер-4" для системы управления орбитального корабля "Буран" :

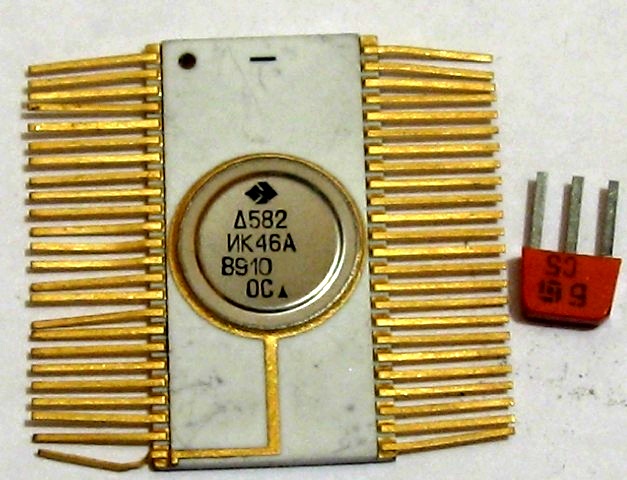

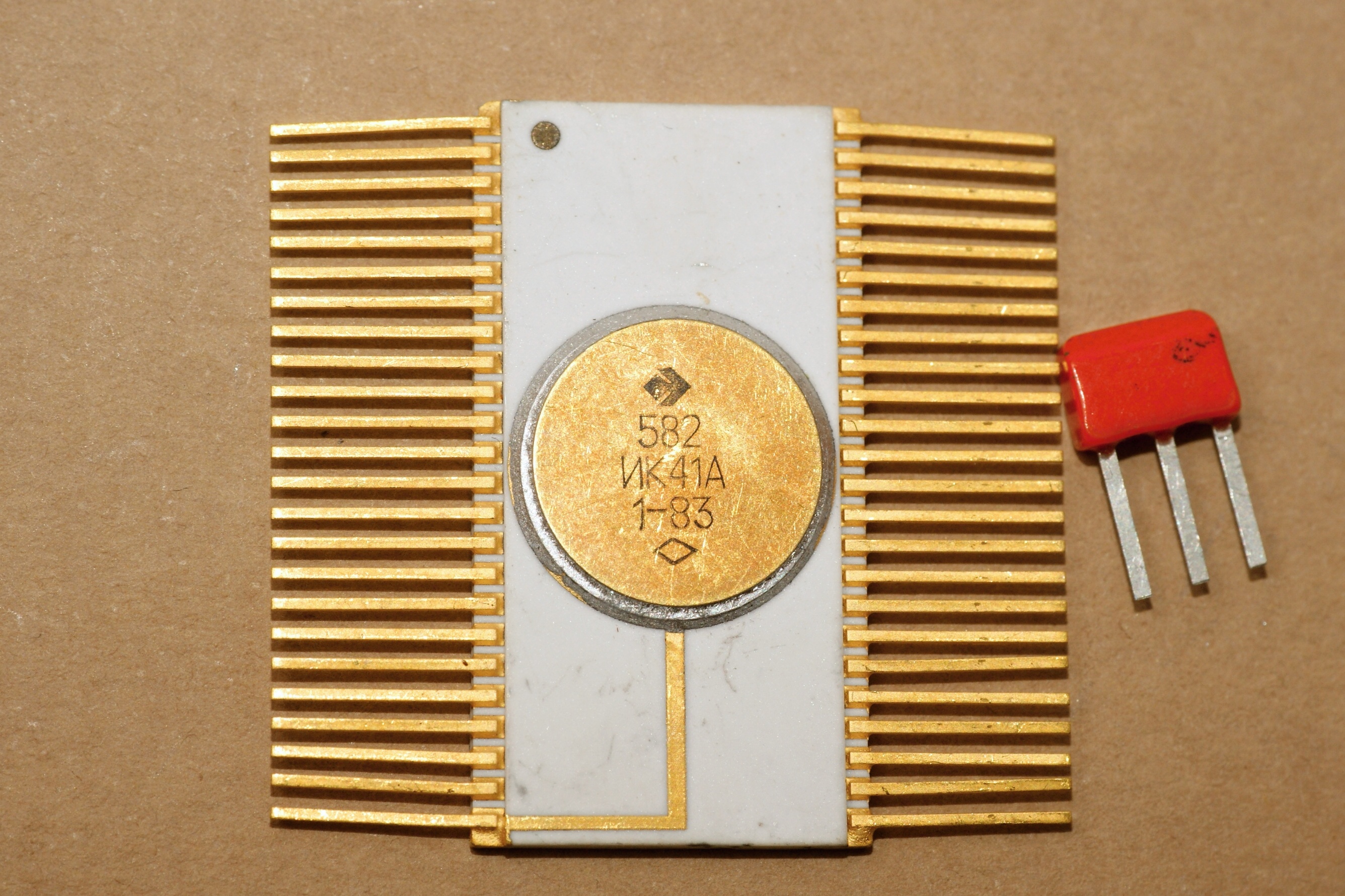

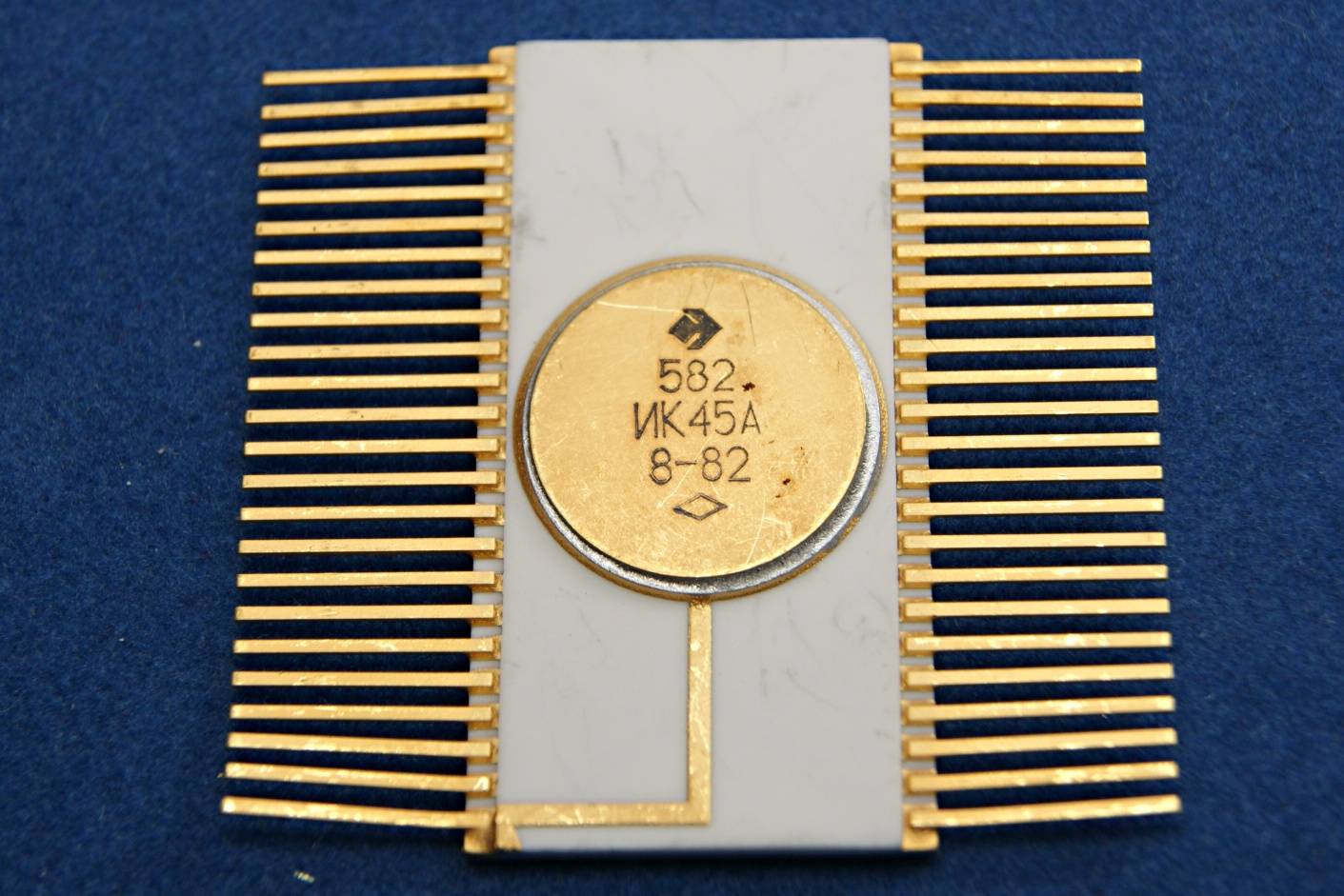

582ИК41А ... 582ИК46А

Обычно я стараюсь брать по одной микросхеме из серии, за исключением самых необычных. Что же интересного в этой? - Номер! Есть 582ИК1, ИК2 и т.д., есть вот такая. Логично предположить, что есть по меньшей мере сорок шесть различных микросхем 582ИК... Бред?

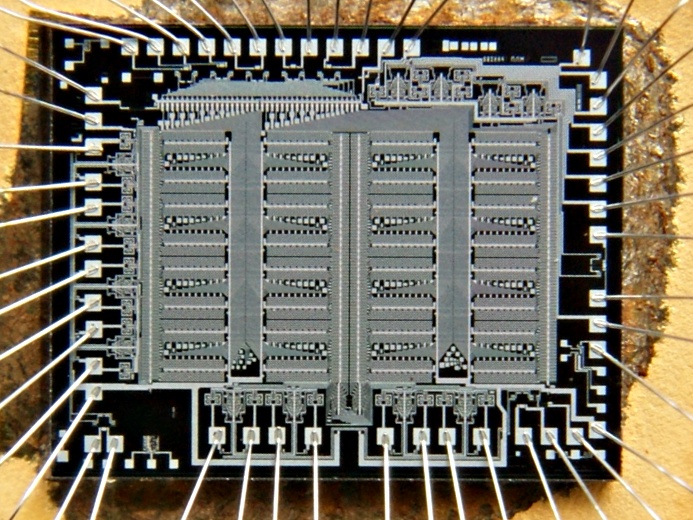

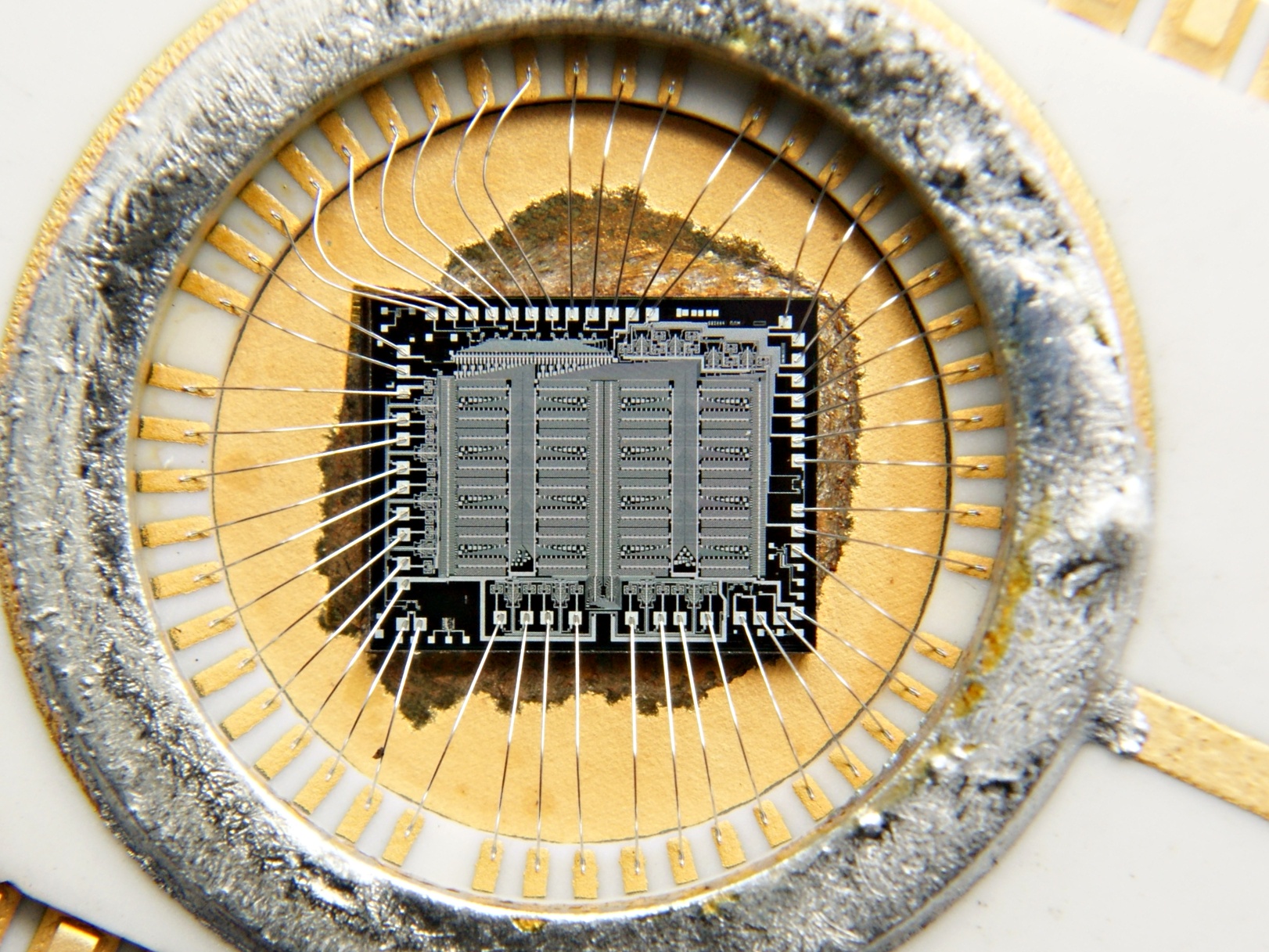

Продвинутые пользователи знают о существовании "половинок" (или даже "четвертинок") в микросхемах памяти, ну к примеру К573РФ22. Здесь точно такая же картина. Семь микросхем-ПЛМок 582ИК41..ИК47 составляют единый комплект.

Справочный лист и данные из отраслевого каталога на них.

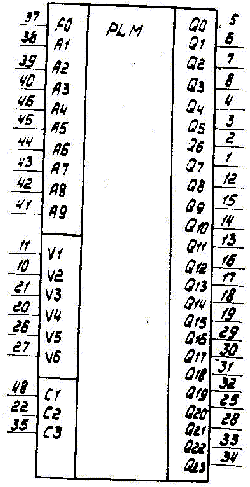

1-8, 12-19, 25, 28-34 - выводы информации (23 разряда)
11, 10, 20, 21, 26, 27 - входы управляющих сигналов
37-46 - входы адреса (9 разрядов)
22, 35, 48 - входы синхроимпульсов
24 - общий
9, 23, 36, 47 - питание

Источники:

1. Каталог интегральных микросхем. Часть 1 (цифровые). Центральное конструкторское бюро. 1982.
2. Микросхемы интегральные полупроводниковые цифровые. Группа 6231. Справочник. Том V. РМ 11 070.013.5. Всесоюзный научно-исследовательский институт "Электронстандарт". 1983.
3. Микропроцессоры. В 3-х кн. Кн. 1. Архитектура и проектирование микро-ЭВМ. Организация вычислительных процессов: Учеб. для втузов/П.В. Нестеров, В.Ф. Шаньгин, В.Л. Горбунов и др.; Под редакцией Л.Н. Преснухина. М.: Высш. шк., 1986.
4. Каталог интегральных микросхем. Том 1. Центральное конструкторское бюро. 1986.
5. АИПС "Меркурий". Каталог интегральных микросхем. Часть 1. Приборы общетехнического назначения. - ЦКБ "Дейтон", редакция 1990г.
6. Интегральные микросхемы: Справочник/ Б.В. Тарабрин, Л.Ф. Лунин, Ю.Н.Смирнов и др.; Под ред. Б.В. Тарабрина. - 2-е изд., испр. - М.: Энергоатомиздат, 1985.
7. Нефедов А.В. Интегральные микросхемы и их зарубежные аналоги: Справочник. Т. 6 - М.: КУбК-а, 2003.
