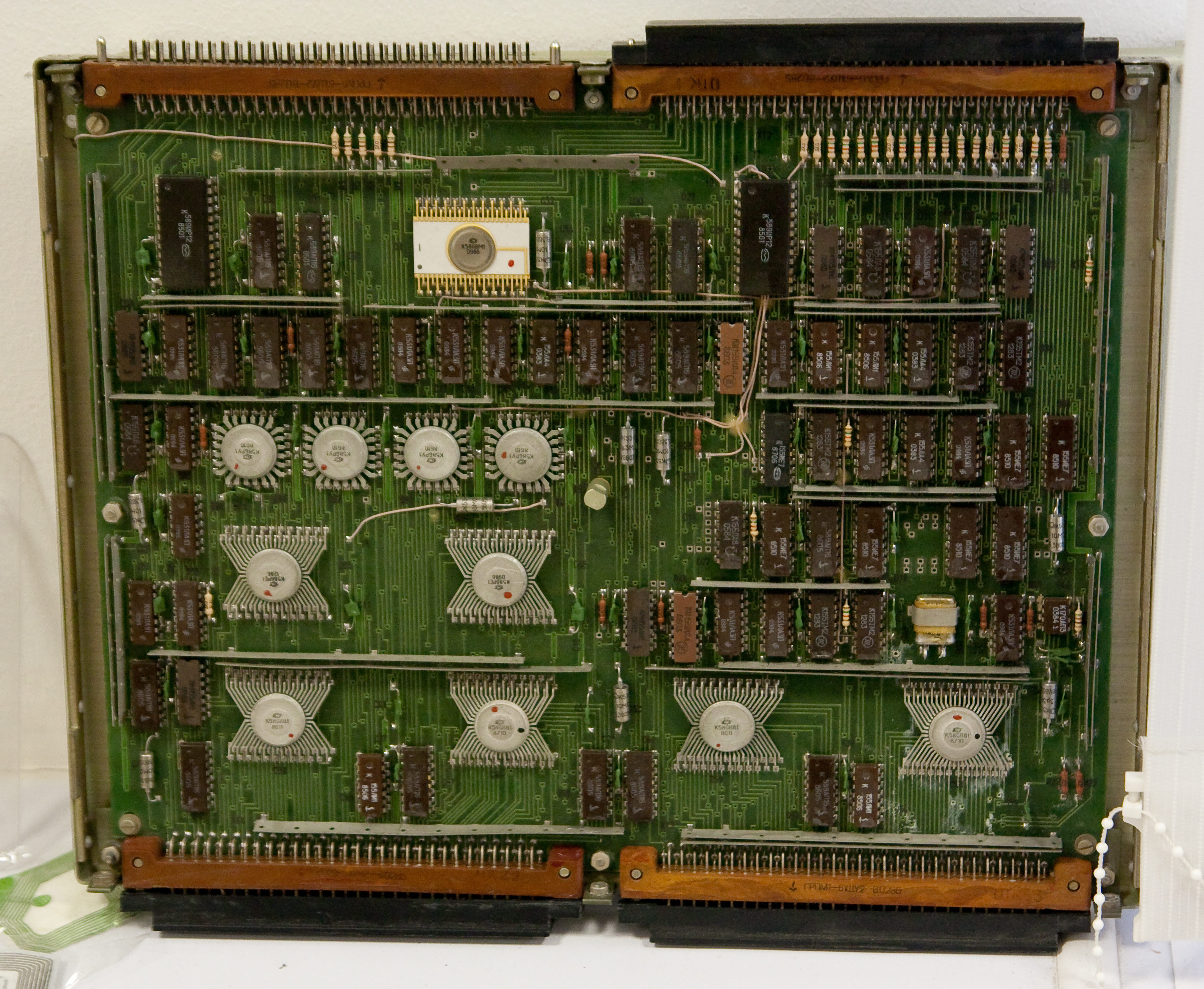

Это n-МОП комплект микросхем для одноплатной управляющей микро-ЭВМ "Электроника С5-21" (и её военного варианта "С5-22"). Разрядность 16 бит, система команд по ОСТ 11 305.905-80.
Потребляемая статическая мощность 1 Вт, период тактового импульса 0,5...1,2 мкс, логические уровни соответствуют ТТЛ. Среди особенностей можно упомянуть совмещение адресных и информационных шин с временным разделением сигналов.
Хотя сама ЭВМ, и микросхемы к ней, выпускались долгие годы, но не то что подробные описания - хотя бы упоминания этих схем в справочниках советского периода практически отсутствуют! А в послесоветских нет даже единства по составу серии.
История 586 серии пока понятна слабо. Полагаю, она возникла как результат перевода микросхем 536ой серии на более прогрессивную n-МОП технологию, с объединением отдельных частей в единый кристалл. Разработка серии велась в конце 70-х годов. Первые микросхемы из неё, 586ВВ1 и 586ВМ1, ещё под кодовыми именами "Фиалка" и "Фигаро", приводятся в "Перечне перспективных..." за 1978 год.
Разработана она в ЛКТБ объединения "Светлана".

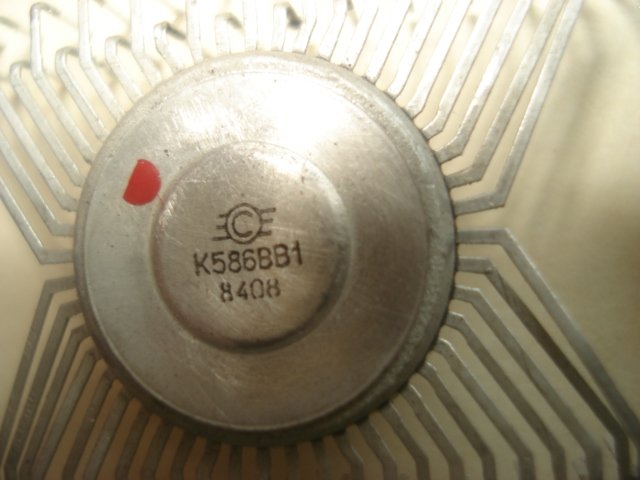

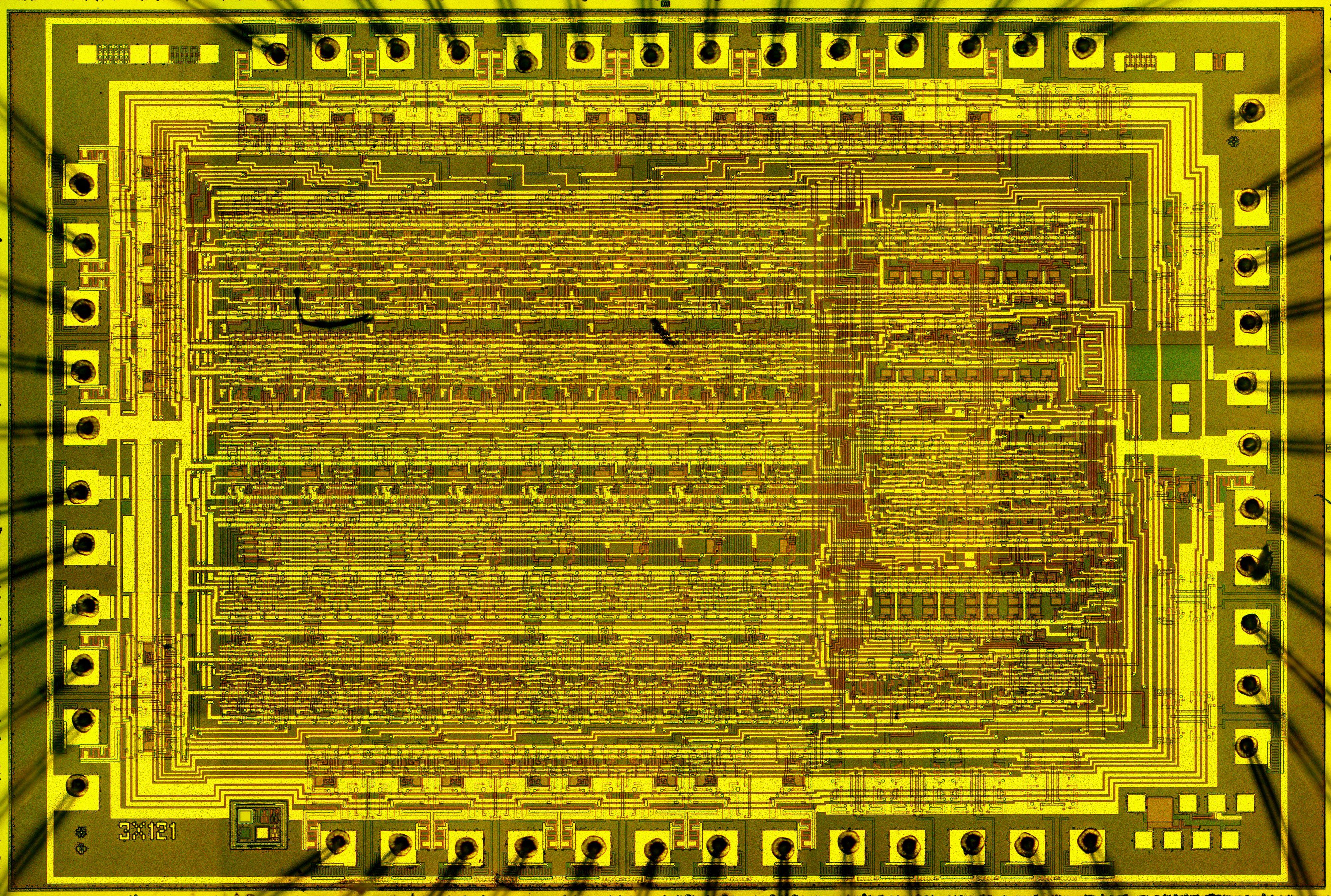

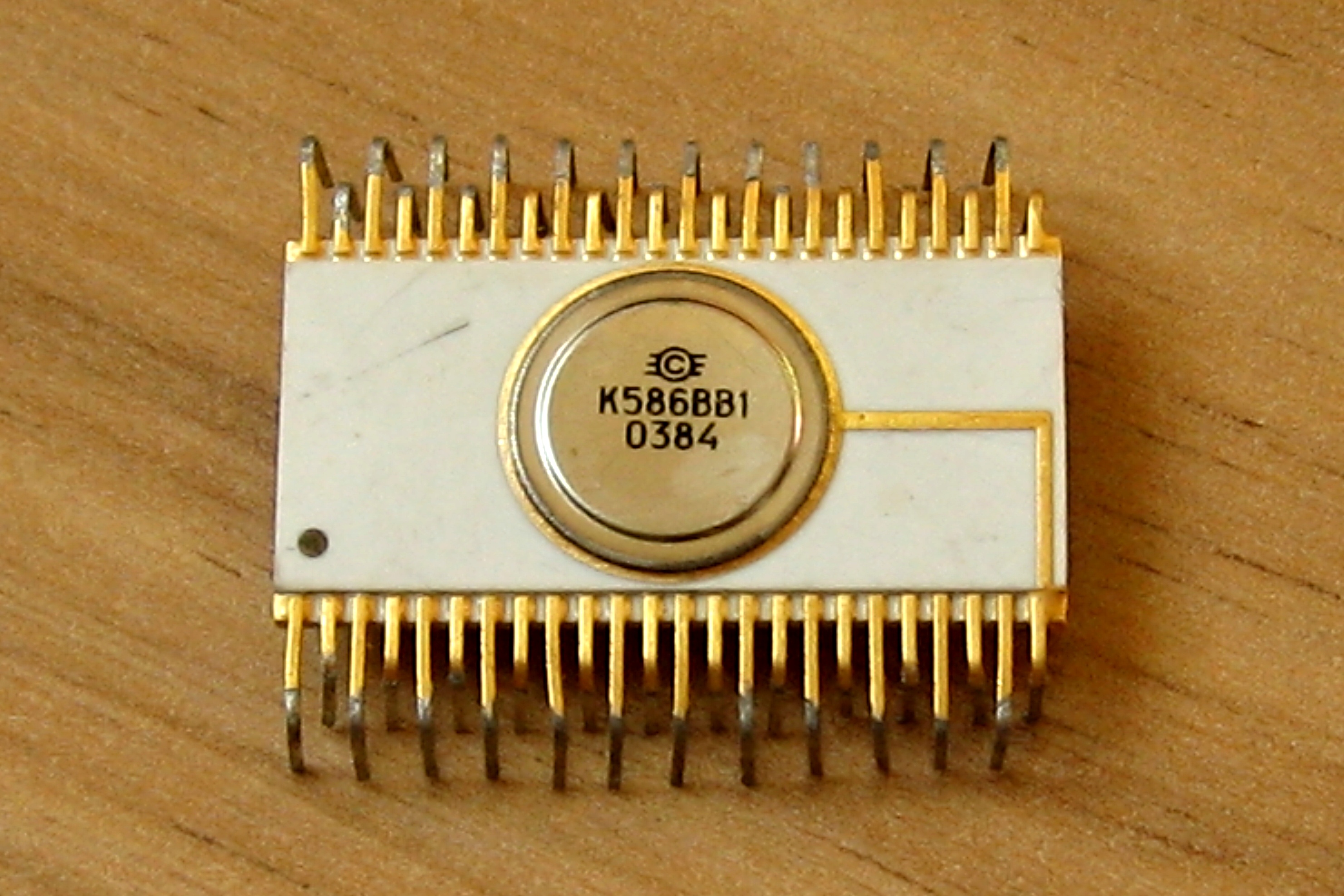

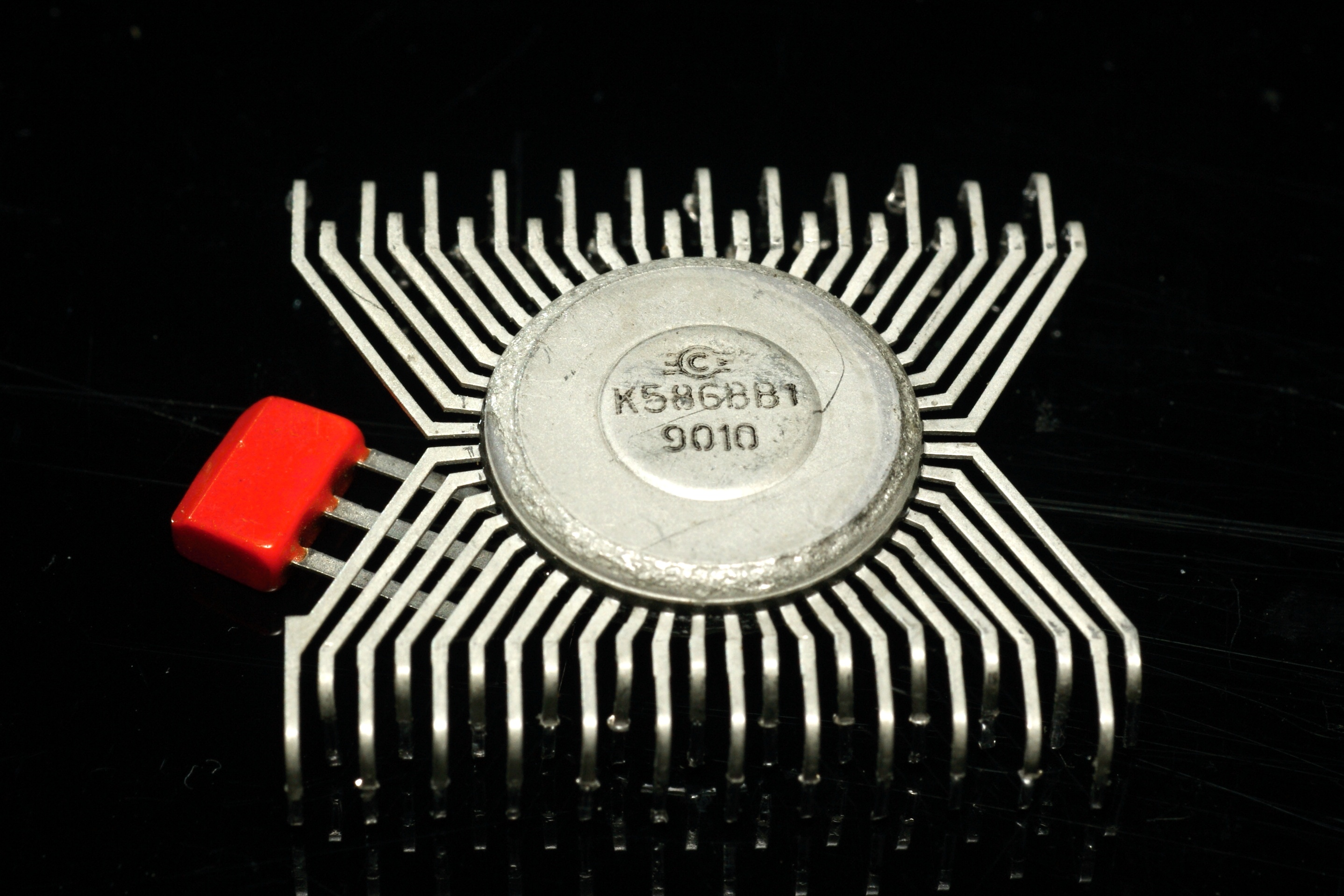

Восьмиразрядное устройство ввода-вывода. Это новое название К586ИК2, при этом в некоторых книгах они упоминаются параллельно.
Главный конструктор разработки Вартанов, автор схемотехники Знаменск(ий?), схемотехник Хмельницк(ий?), тополог Рыжкова.
(фото с форума Портативное
ретрорадио)
(фото с форума Портативное
ретрорадио)

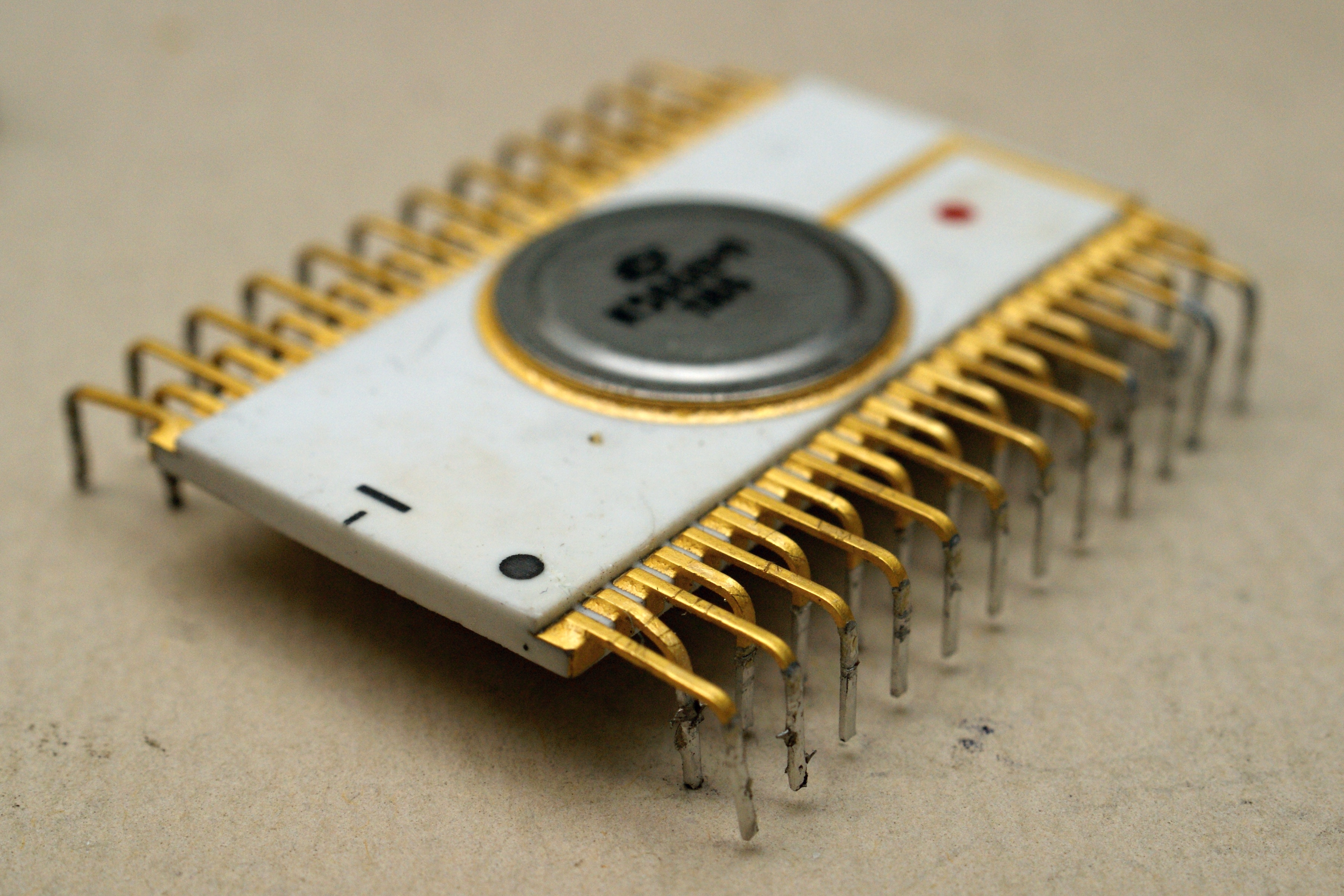

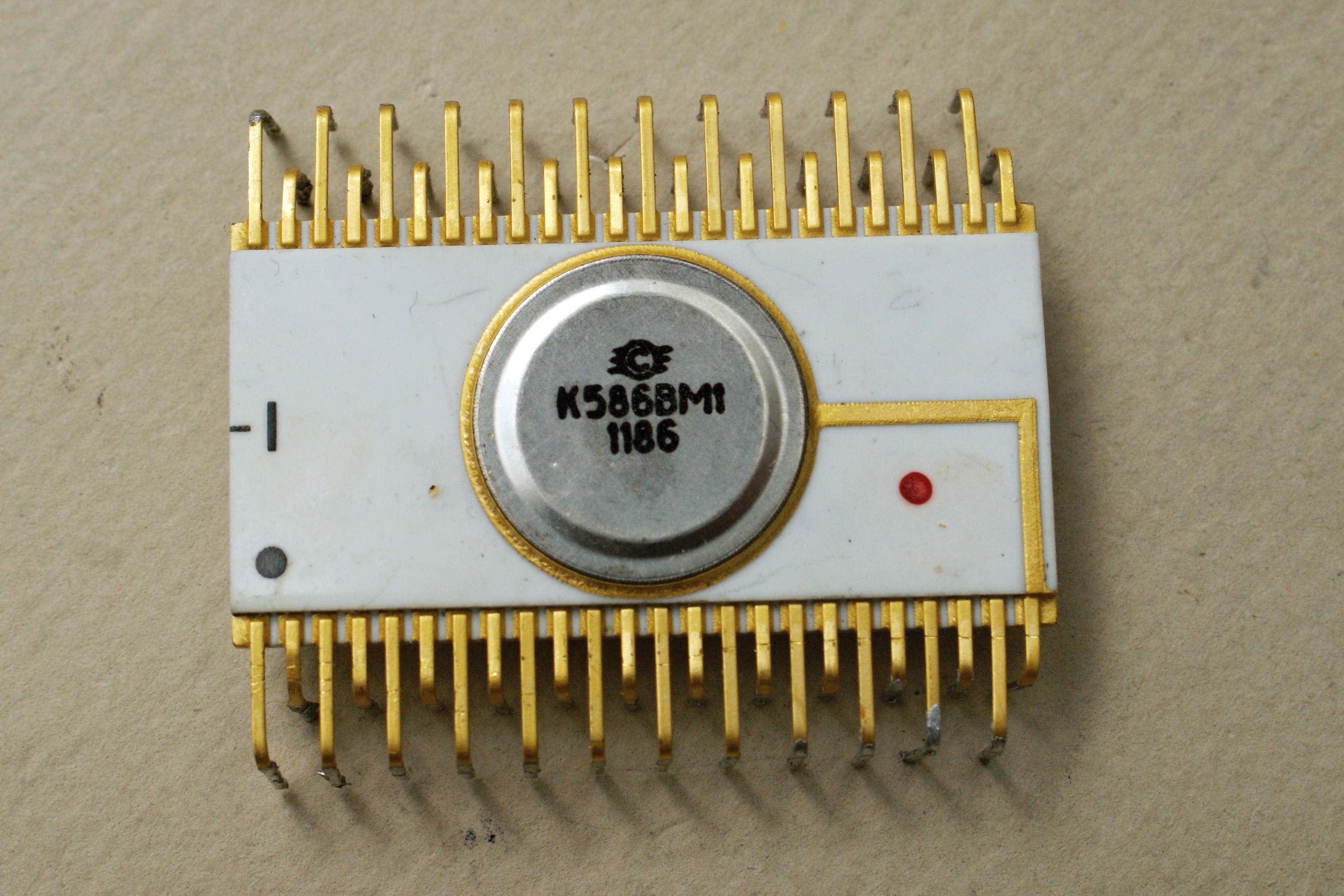

16-разрядный микропроцессор, новое название К586ИК1. В виде именно ВМ1 она нигде не описана.
Немного исторической справки. Разработана она по ОКР "Фигаро", главный конструктор Н.В. Неустроев, автор схемотехники Дряпак, схемотехник Михайлов, тополог Сыченикова.

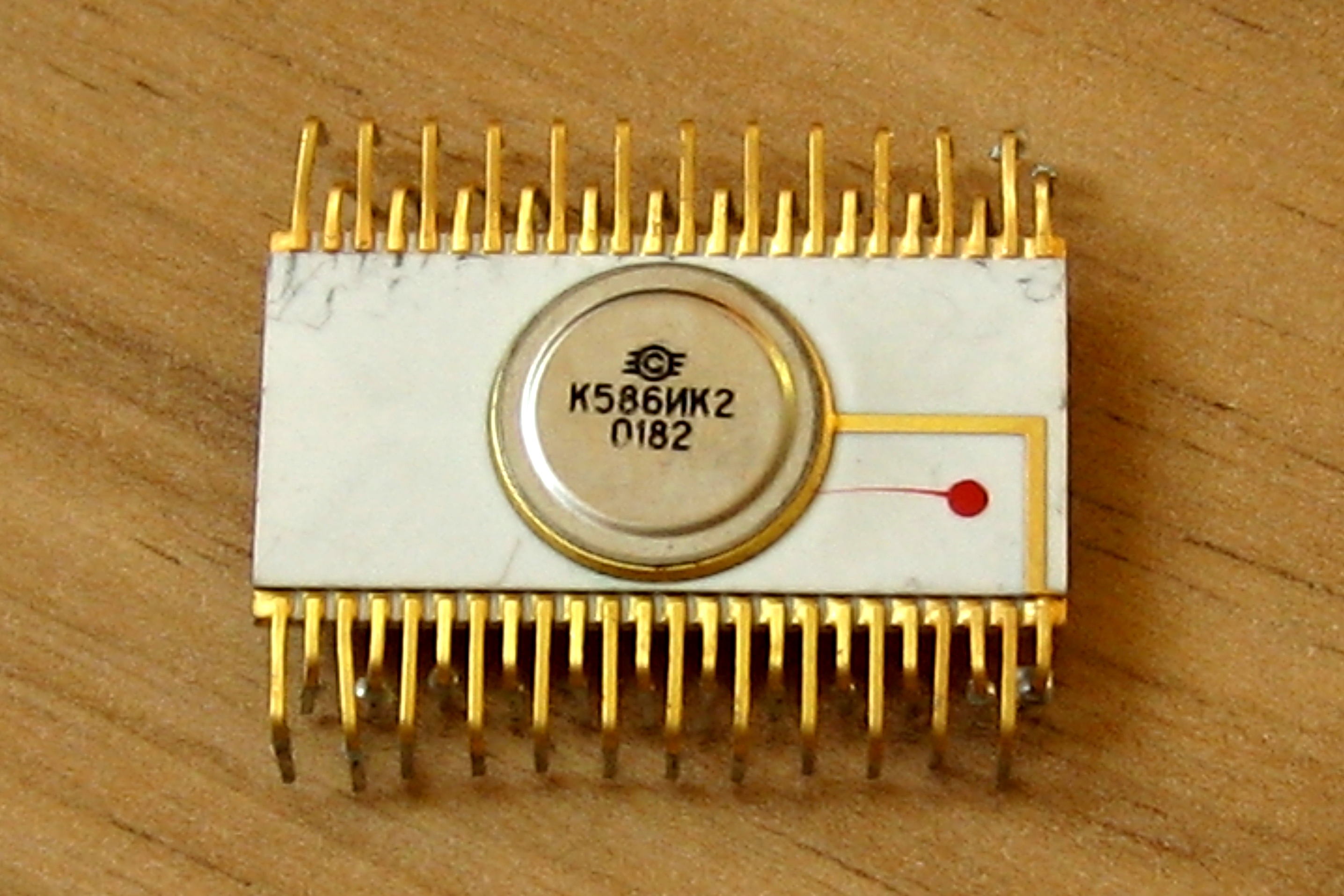

Многофункциональное устройство ввода-вывода цифровой информации. Разрядность 8х3 бит, потребляемая мощность 700 мВт. Краткое описание на неё.

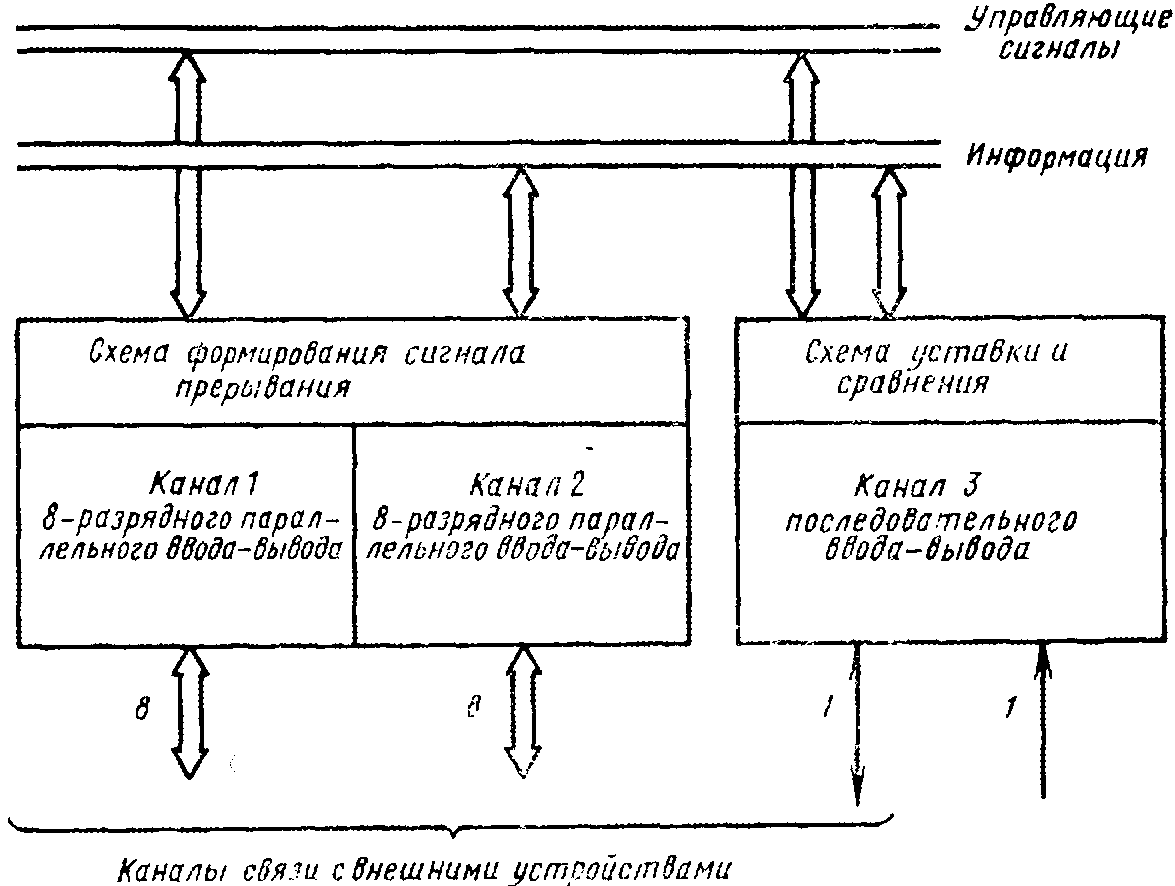

БИС имеет перестраиваемую структуру. Микросхема обеспечивает: обмен по двум 8-разрядным каналам параллельными кодами; обмен по одному 8-разрядному каналу последовательными кодами (или организацию режима программно управляемого таймирования); обработку сигналов прерывания по восьми входам, занимая при этом 8-разрядные каналы ввода—вывода параллельной информации.
Каналы обмена 8-разрядными параллельными кодами могут быть настроены на прием (выдачу) информации или на обработку сигналов прерывания. В последнем случае в один из каналов программно заносится маска, а в другой поступают внешние сигналы прерывания.
Канал последовательного ввода—вывода может работать как 8-разрядный счетчик (на сложение или вычитание входных импульсов с частотой до 300 кГц) или как сдвиговый регистр (сдвиг информации влево или вправо по внешним тактирующим импульсам с частотой до 600 кГц), причем в обоих режимах может формироваться сигнал равенства содержимого счетчика — сдвигового регистра с содержимым программно управляемого регистра уставки.

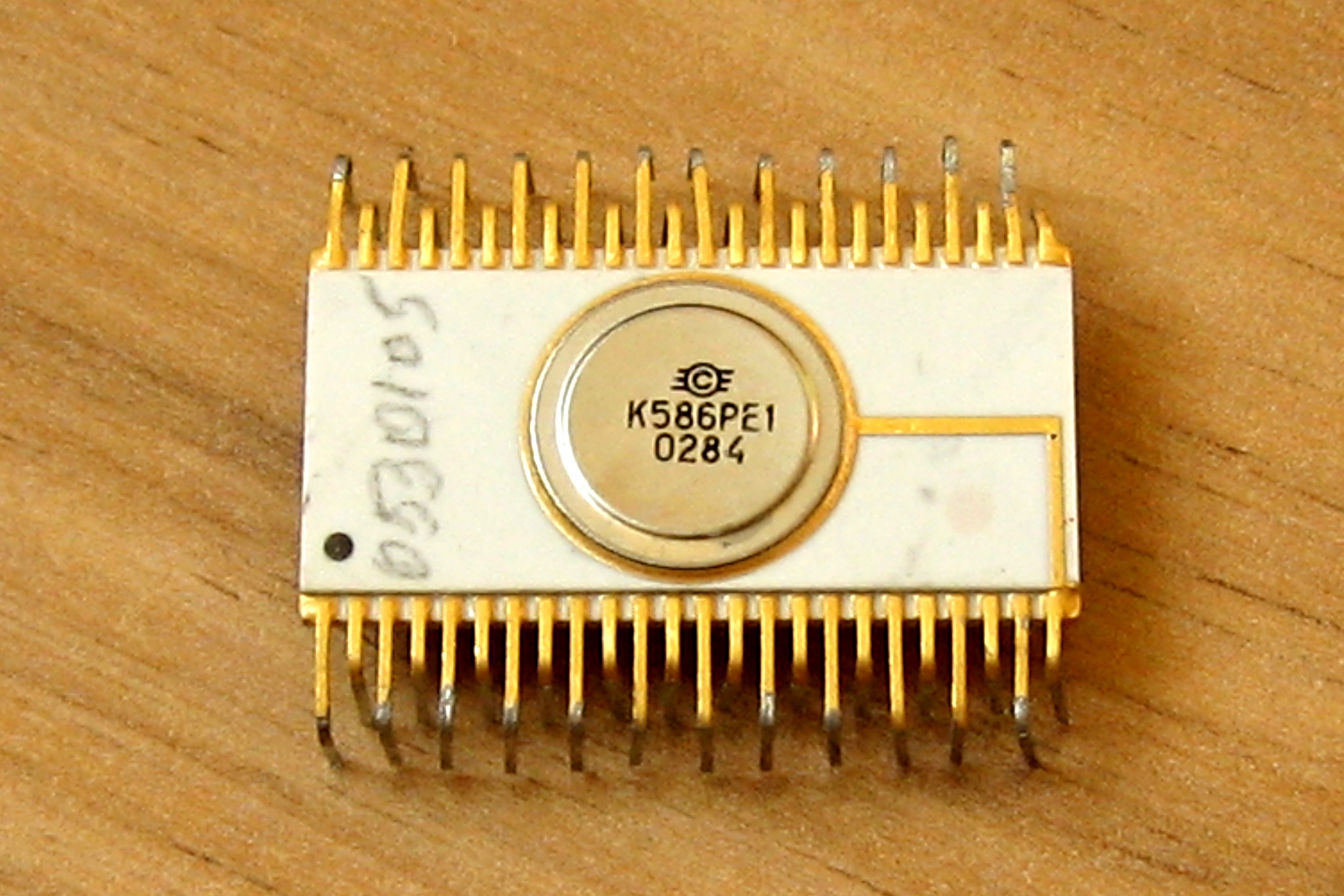

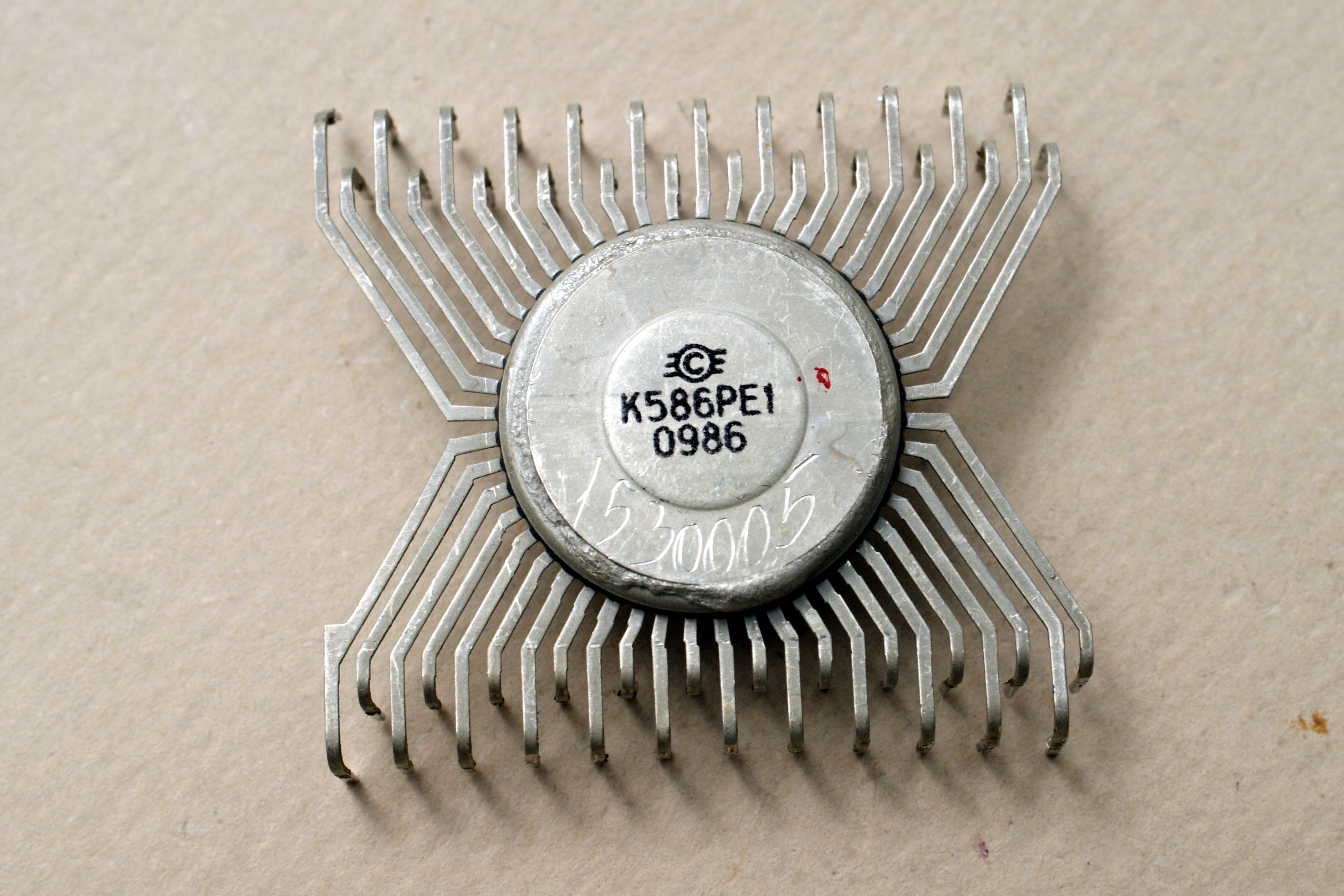

ПЗУ ёмкостью 1024х16 бит, предназначенное для хранения микрокоманд, команд, констант. Адресные входы совмещены с информационными выходами. Мощность, рассеиваемая БИС ПЗУ, составляет 240 мВт. Краткое описание на неё.
Схема построена на однотранзисторных запоминающих элементах с записью информации при изготовлении (масочное ПЗУ). В её состав входят: буферная схема; блок управления; регистра и дешифратор адреса, выполненные в виде двух независимых каналов каждый, и матричный накопитель с усилителями чтения. Обмен информацией осуществляется по общей (информационно-адресной) шине и неоднородной шине. Обращение к ПЗУ занимает четыре такта (2 мкс). В 1-м такте в блок управления поступает сигнал, по которому осуществляется прием адреса с ОШ, а в конце 3-го такта происходит выдача на ОШ считанной информации.
Разработана она по ОКР "Филин-1", главный конструктор Лашевский, автор схемотехники Вартанов, схемотехник Круглова, тополог Демина.

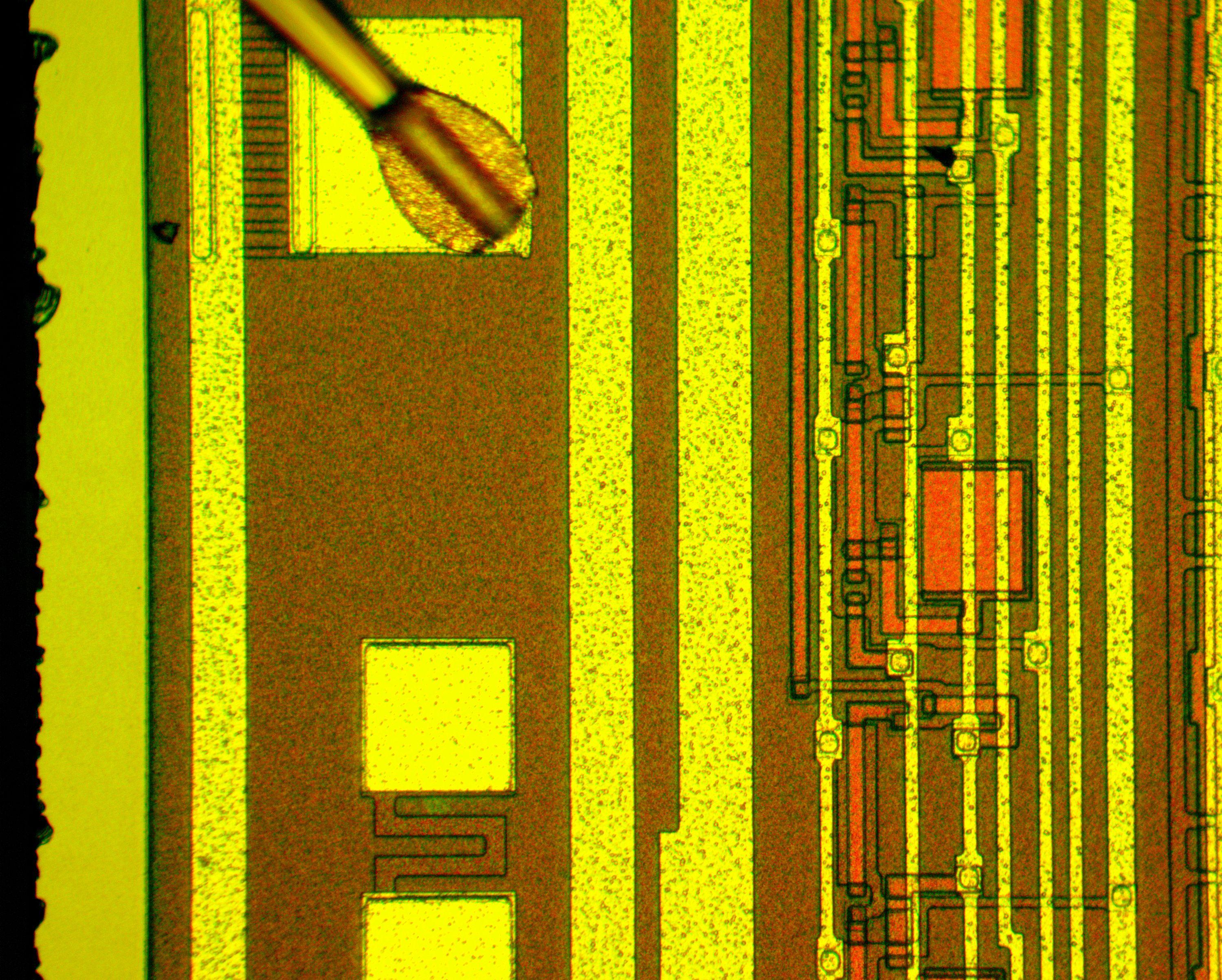

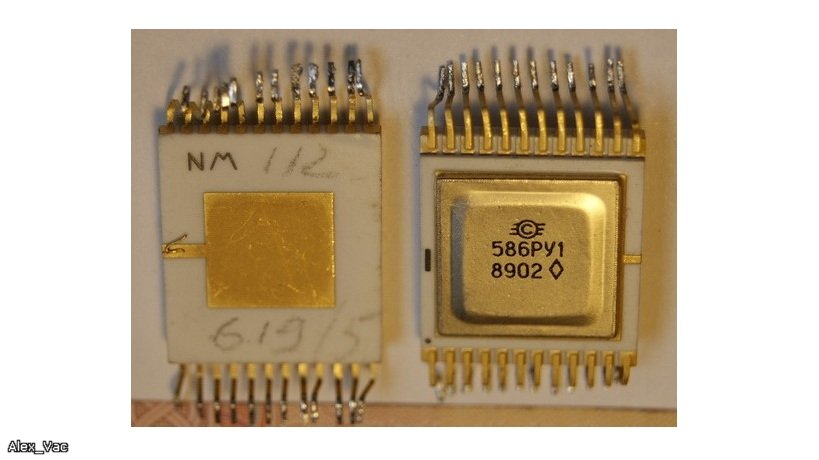

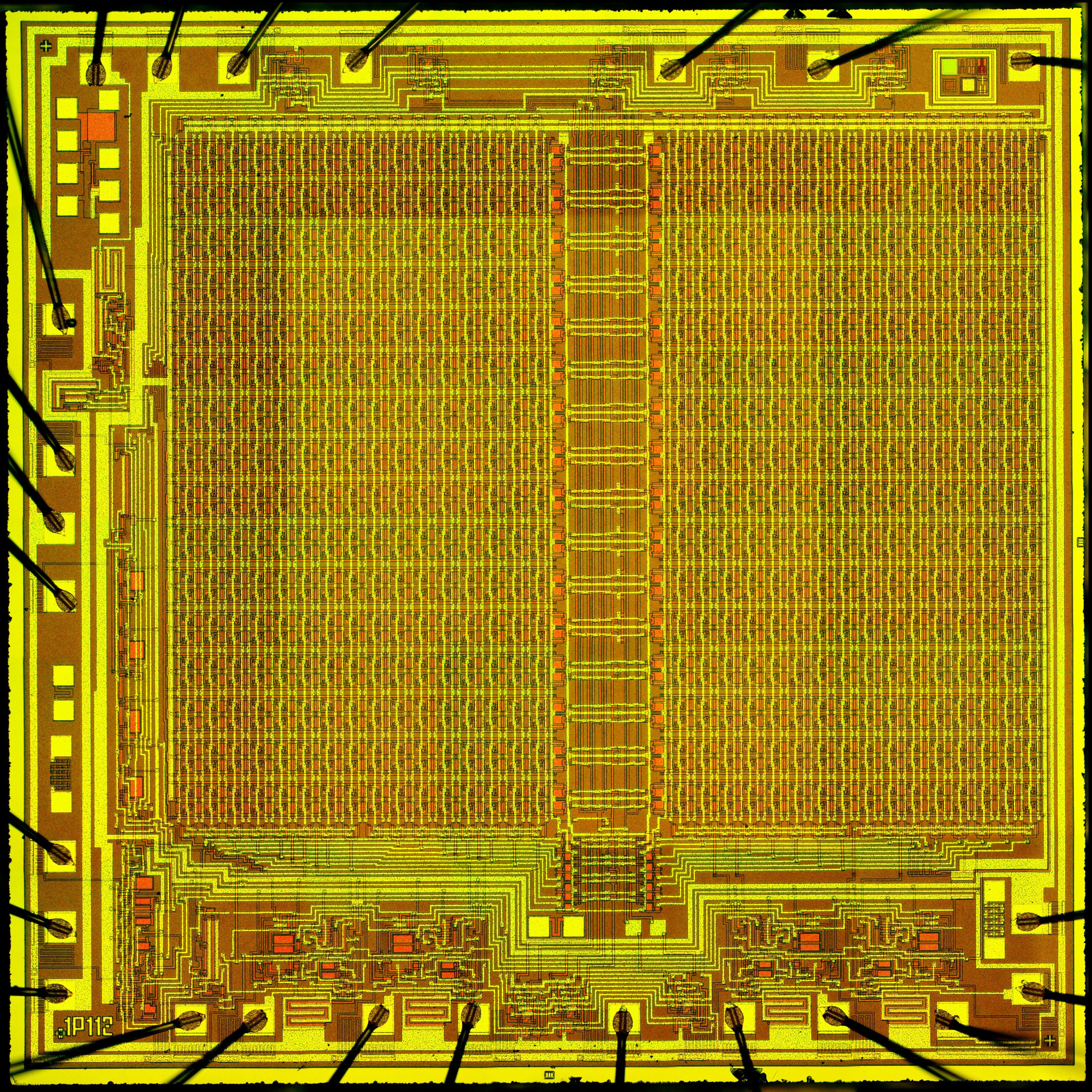

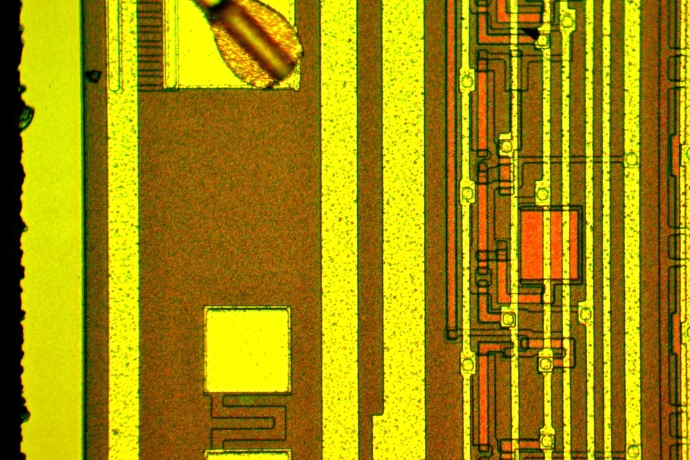

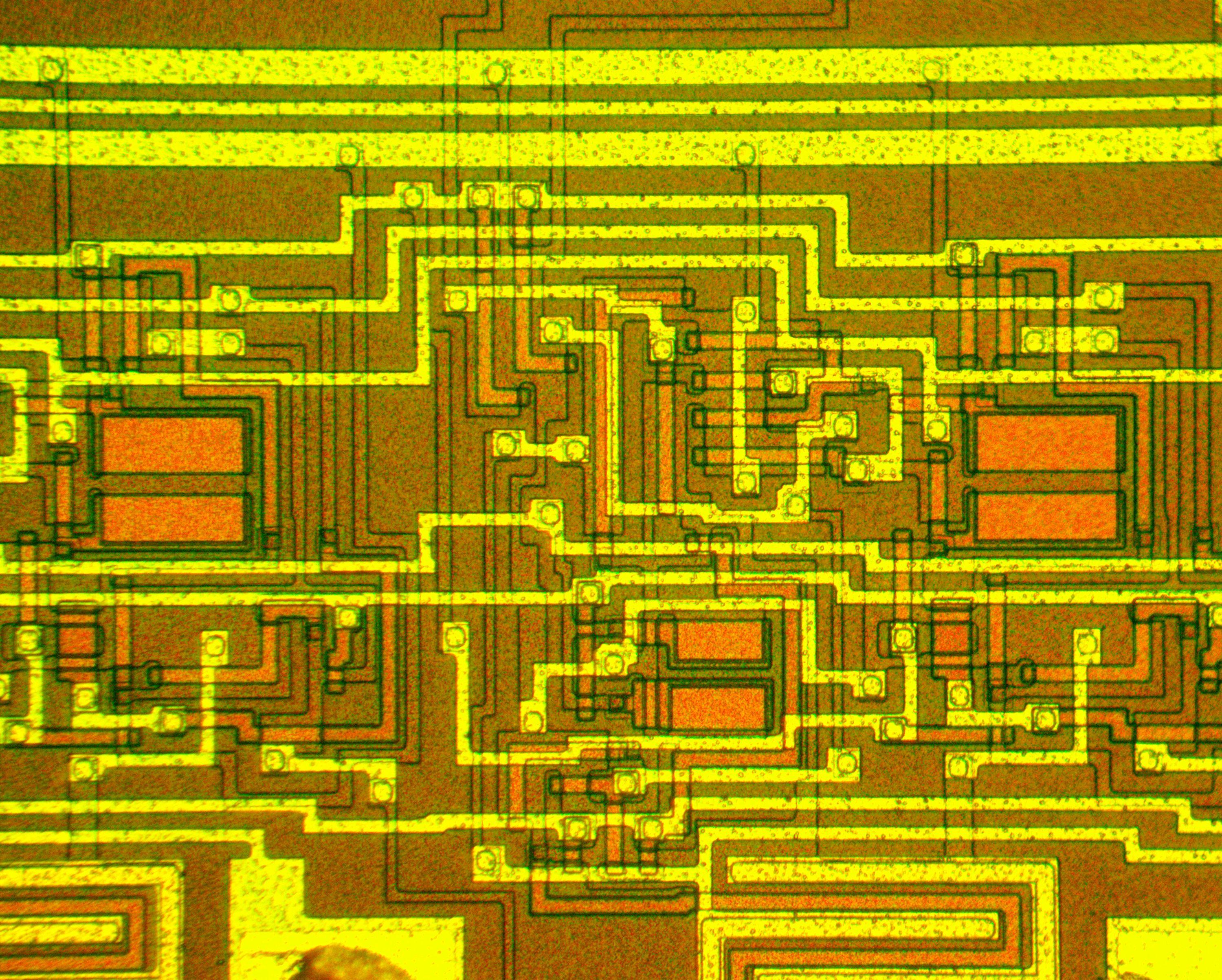

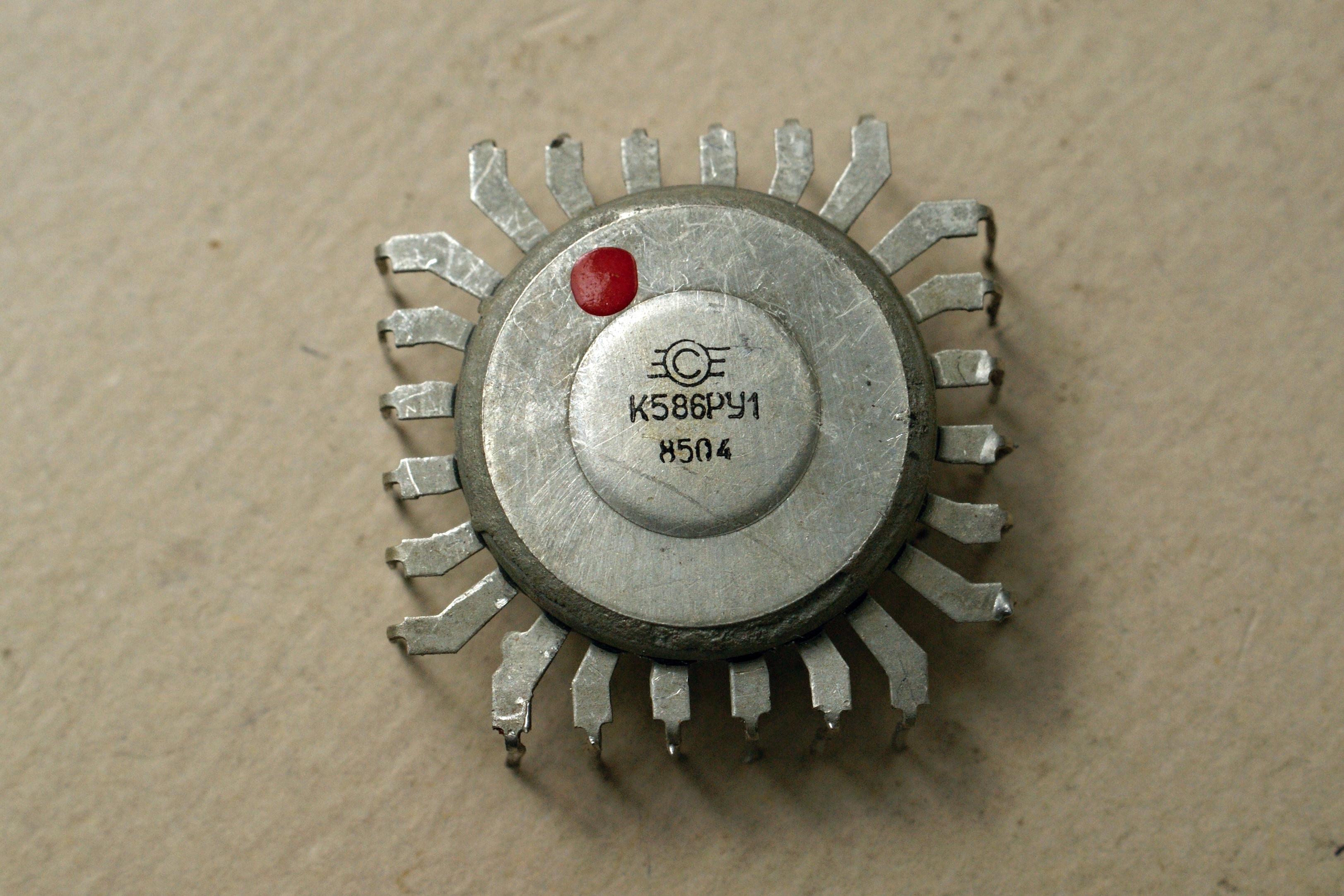

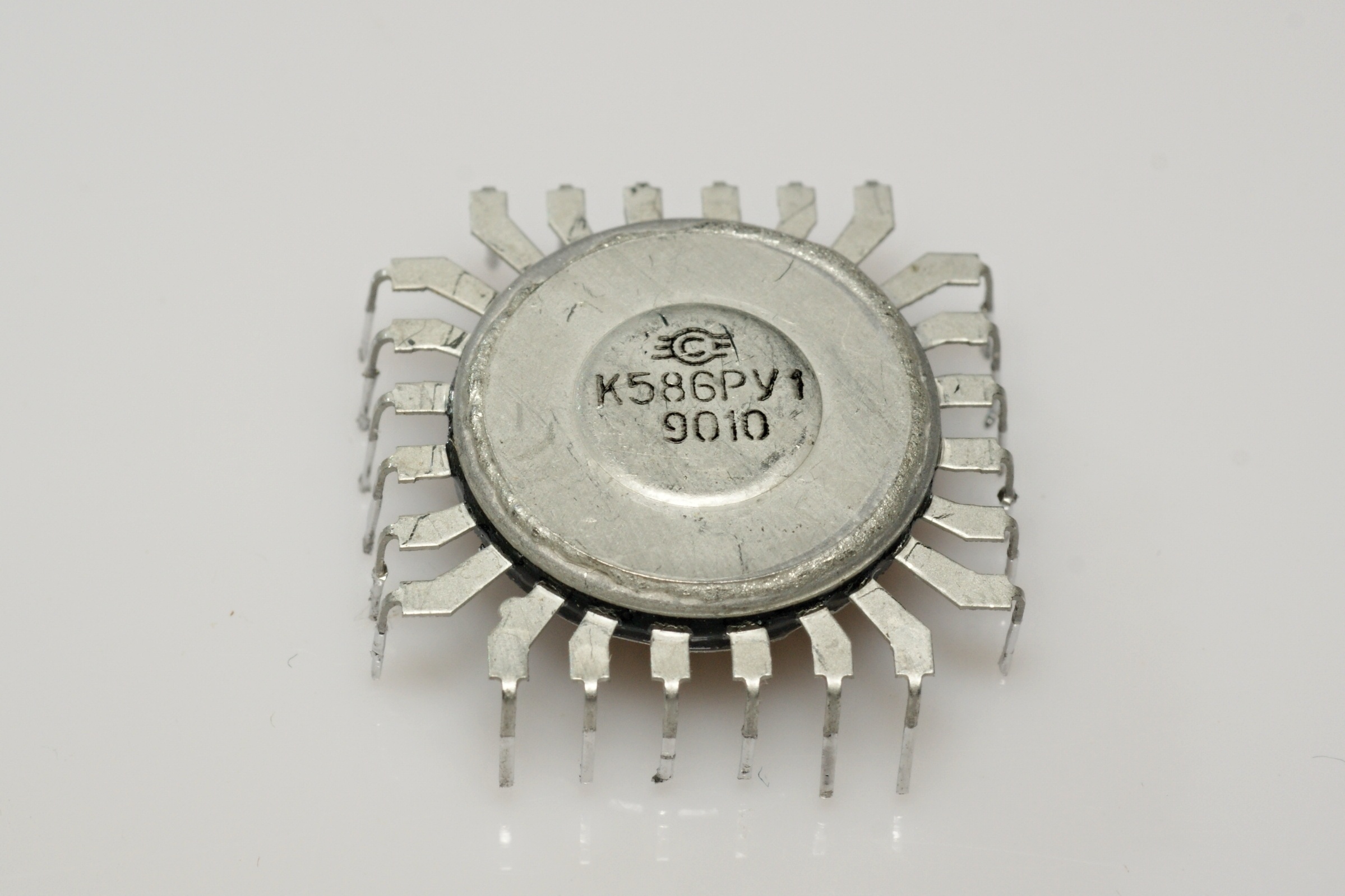

Статическое ОЗУ ёмкостью 256х4 бит, максимальная тактовая частота 2 МГц. Краткое описание на неё.

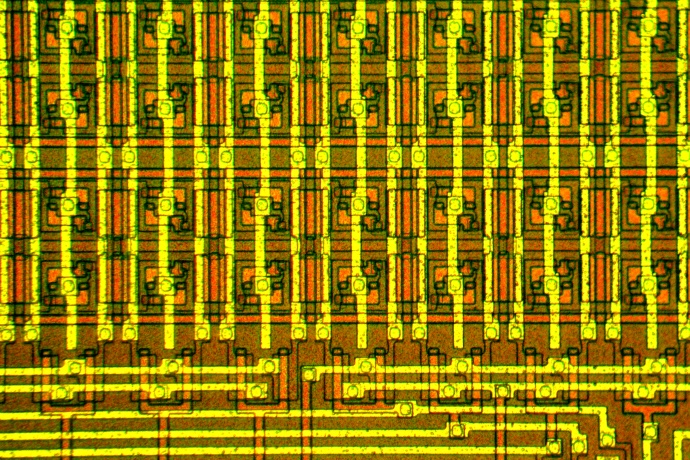

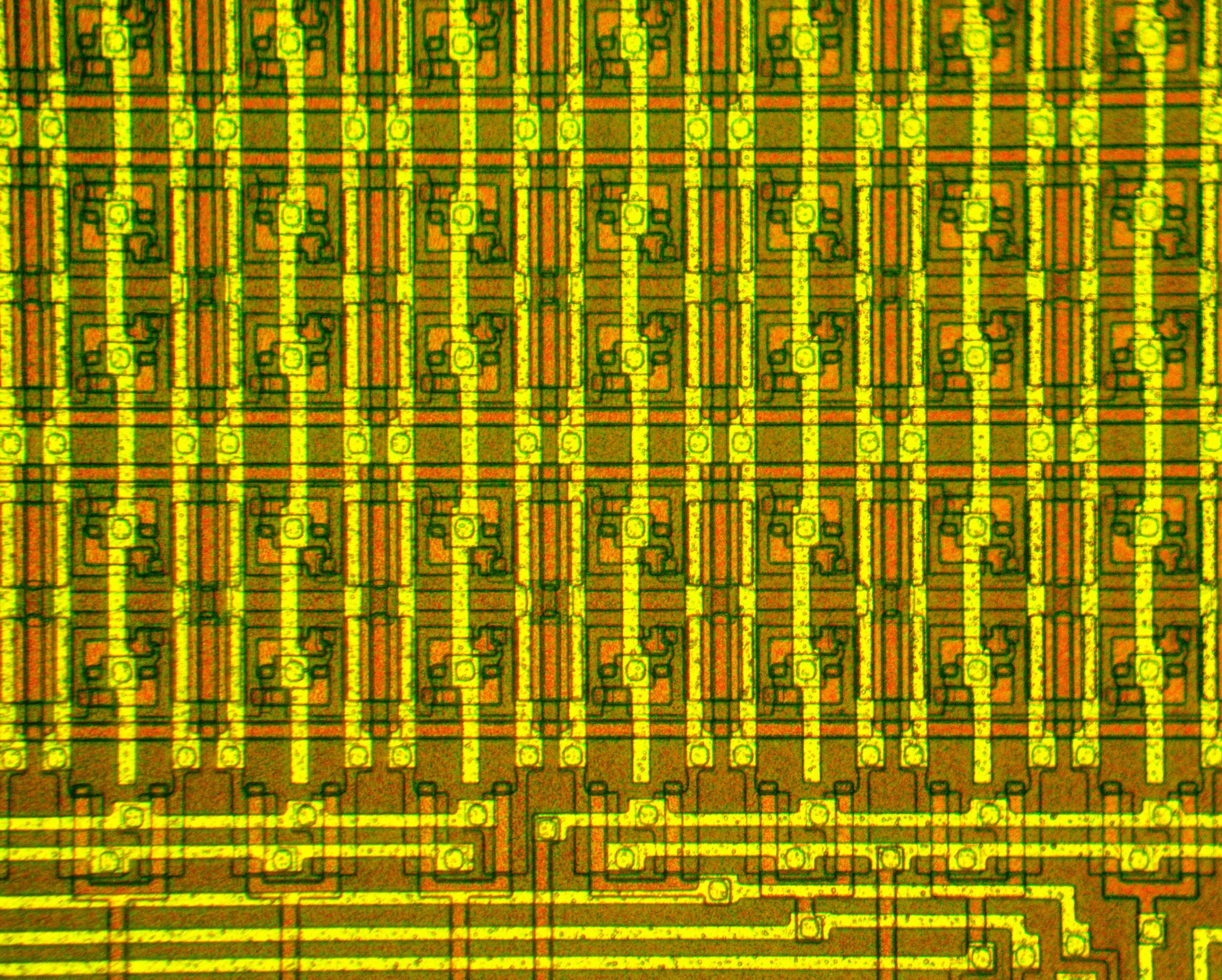

Микросхема построена на статических 6-транзисторных запоминающих элементах. Все четыре входа и выхода числа совмещены. Выходные буферные схемы имеют три состояния, при этом после поступления запрещающего сигнала выход принимает состояние высокоомного сопротивления.

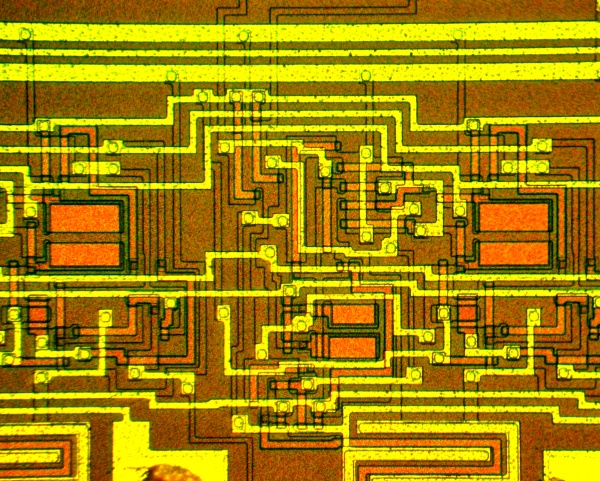

Структурная схема и алгоритм работы РУ1 аналогичны РЕ1. Часть узлов - регистр адреса, схема синхронизации, выходные буферные каскады и другие - выполнены одинаковыми. Функциональная схема состоит из накопителя, регистра с дешифраторами X на 32 выхода и Y на 8 выходов, схемы записи и считывания, схемы запрета для обеспечения нейтральности выхода в период режима хранения, схемы ответа.
Разработана она по ОКР "Филин-2", главный конструктор Лашевский, схемотехник Тенк, тополог Глебова.
Вариант же с военной приёмкой разработан в ходе ОКР "Форель"; внутреннее обозначение ЛКТБ - Р174.
(фото с форума Портативное
ретрорадио)

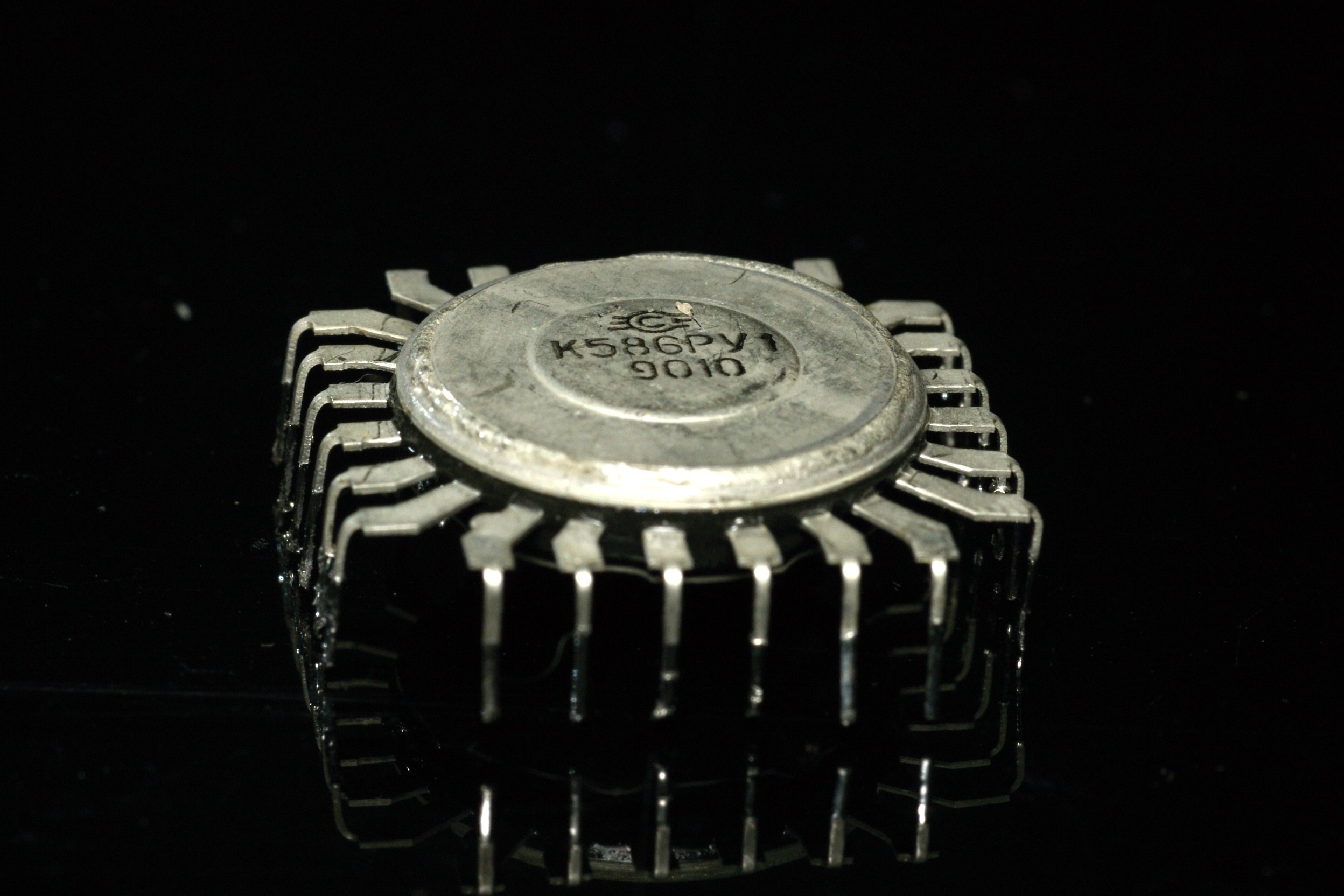

Как видно, архаичный вариант так до конца и выпускался параллельно с современным корпусом.
(фото с форума Портативное
ретрорадио)
(фото с форума Портативное
ретрорадио)
(фото с форума Портативное
ретрорадио)
(фото с форума Портативное
ретрорадио)
