700ая серия

Биполярная (ЭСЛ) логика, с мелкими p-n-переходами (0,1-0,2 мкм), с полным эмиттером и двухслойной металлизацией. Это бескорпусной вариант 100ой серии, предназначенный для сборки многокристальных БИС (серия 200).

   "Переход на создание аналогов серии МС10000 компании Motorola был определен заказчиком - главным конструктором суперЭВМ "Эльбрус" и закреплен постановлением Правительства о создании этой ЭВМ. Тогда и появились серии ИС 100, 500 и 700, отличающиеся корпусами.
   Но делались они по микроновской технологии."
*

   "... разработка 45  типов однокристальных ИС с лепестковыми выводами для применения в многокристальных больших ИС (МБИС) для специальных узлов и блоков ВК "Э" - серия 700"

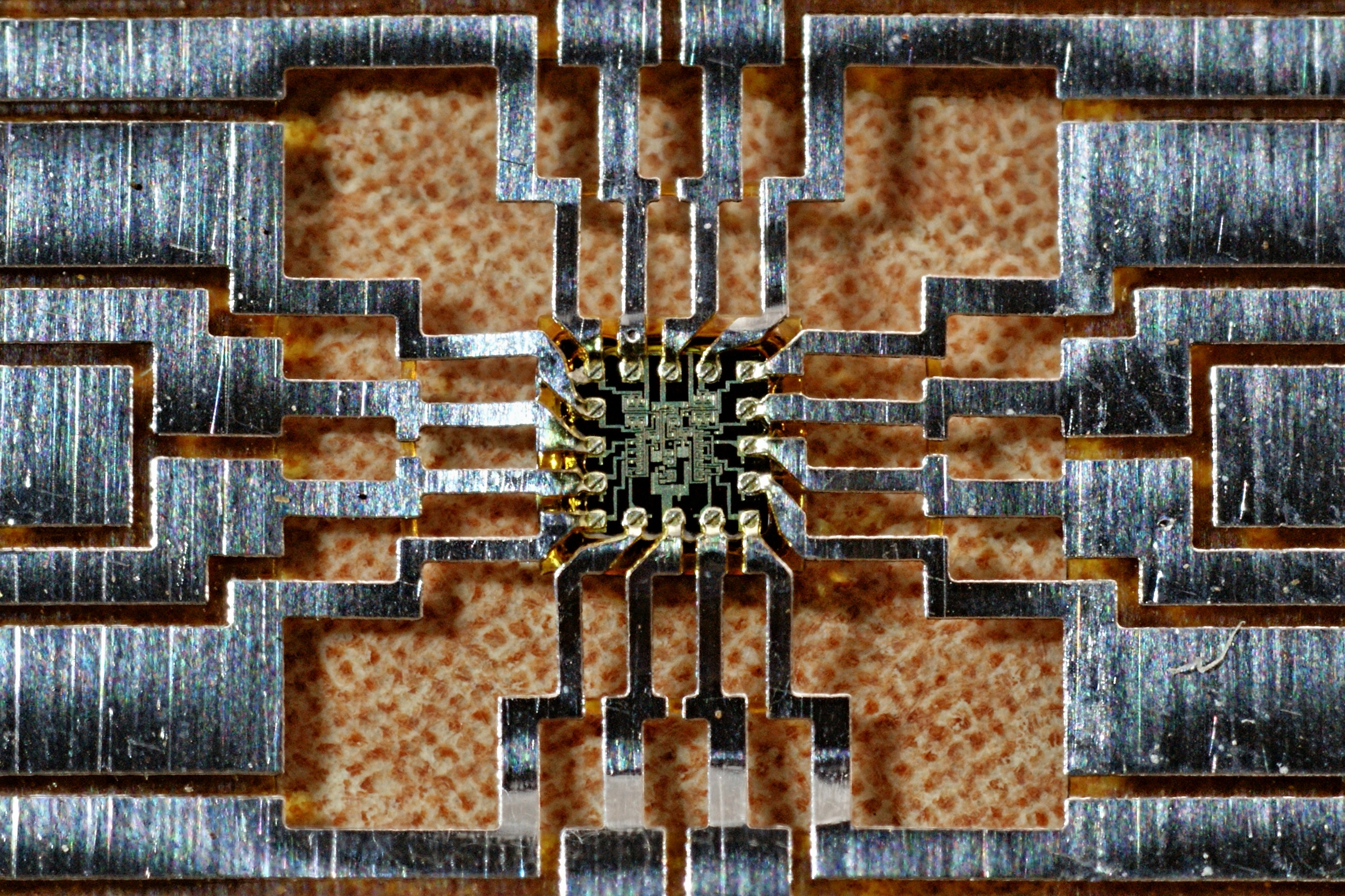

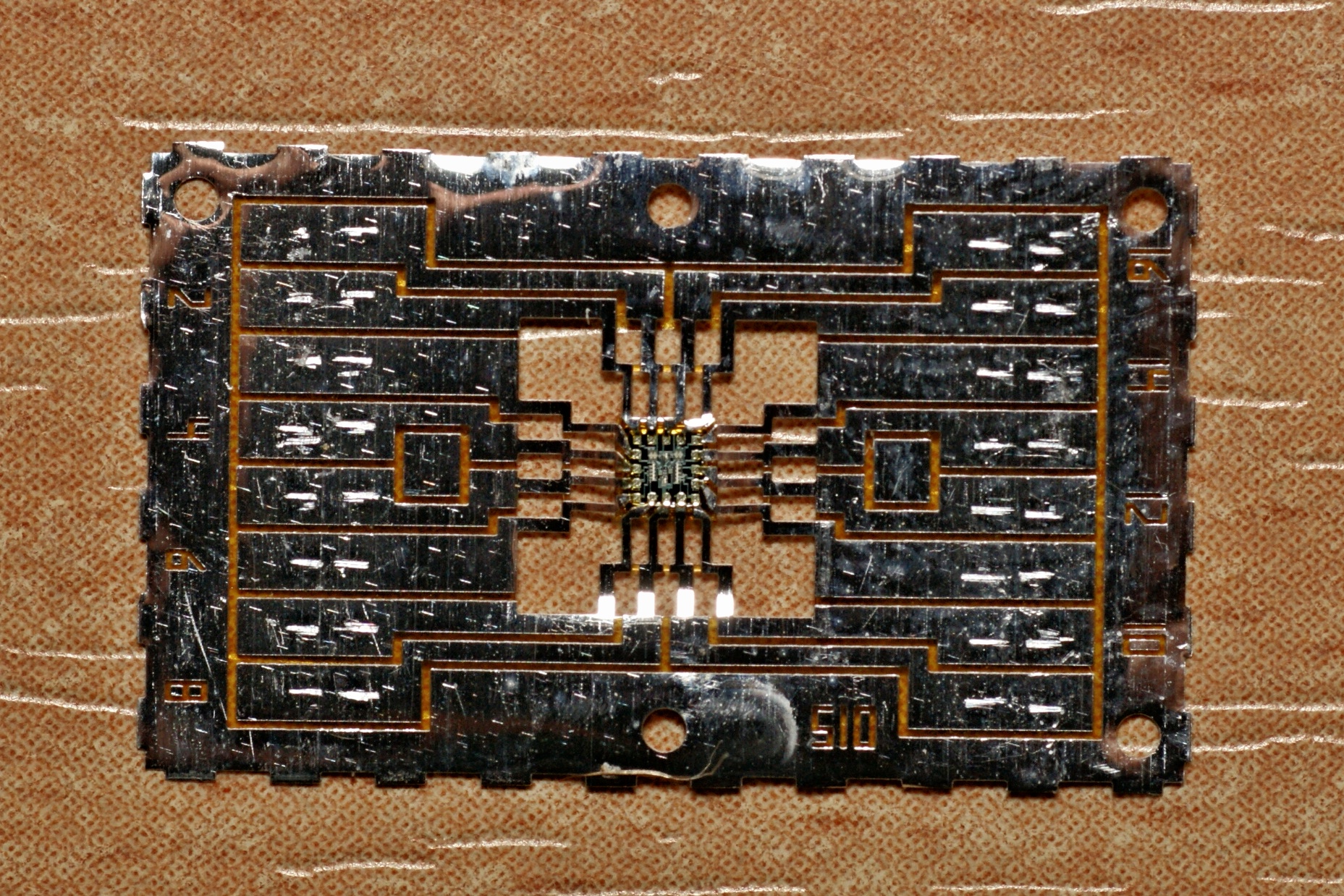

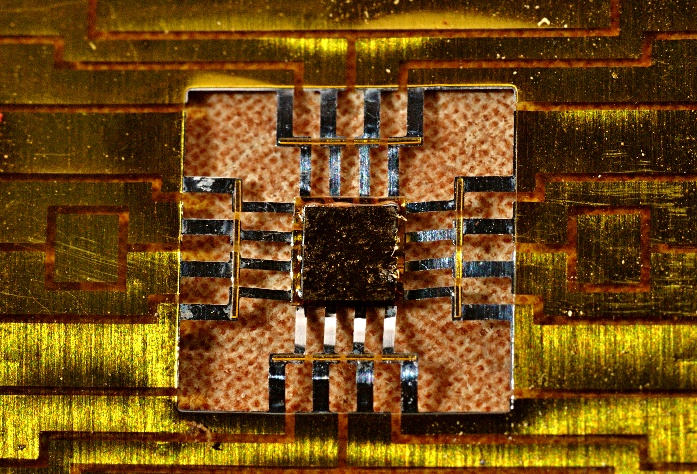

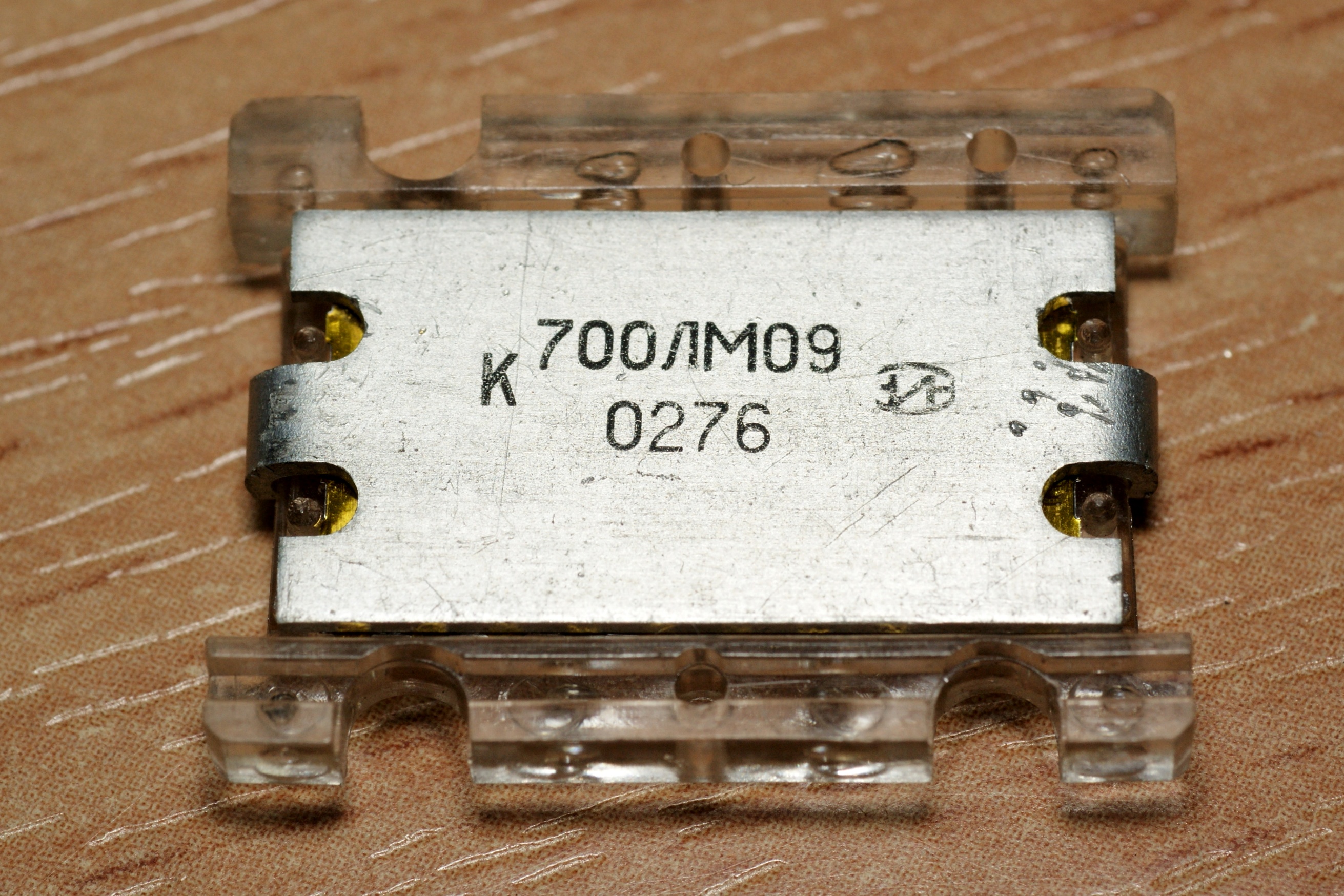

К700ЛМ09

микросхема 700ЛМ09
(фото Алексея Абызова)

Это раннее название микросхем К700ЛМ109 (два логических элемента 5ИЛИ-НЕ/ИЛИ, 4ИЛИ-НЕ/ИЛИ). Справочная информация на них.

Производитель - "Микрон", Зеленоград.

микросхема 700ЛМ09

микросхема 700ЛМ09

микросхема 700ЛМ09

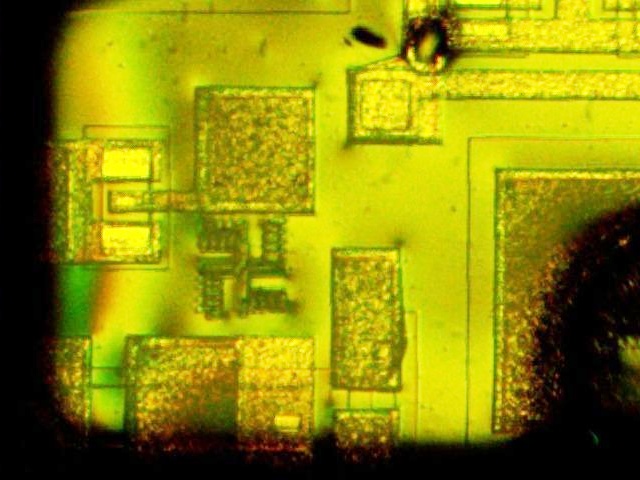

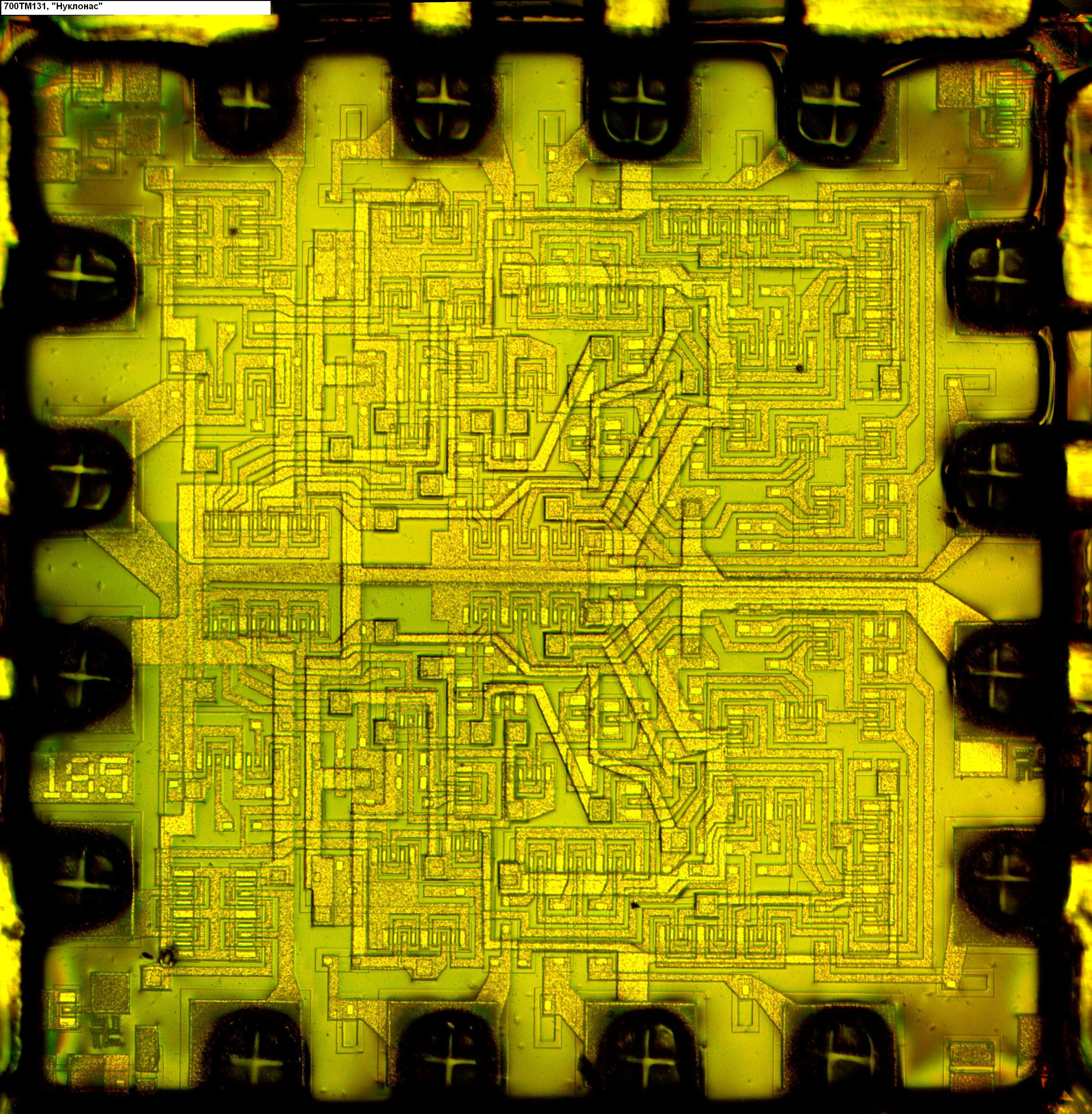

700ТМ131

микросхема 700ТМ131

Два D-триггера со временем задержки не более 4,5 нс, справочная информация на неё. Производитель пока неизвестен.

микросхема 700ТМ131

микросхема 700ТМ131
(фото с форума "Портативного ретрорадио")

микросхема 700ТМ131
(фото с форума "Портативного ретрорадио")

Источники:

1. Каталог интегральных микросхем. Часть 1 (цифровые). Центральное конструкторское бюро. 1982.
2. Лавриненко В.Ю. Справочник по полупроводниковым приборам. 10-е изд., перераб. и доп. - К.: Технiка, 1984.
3. Каталог интегральных микросхем. Том 1. Центральное конструкторское бюро. 1986.
4. Каталог интегральных микросхем. ЦУТИ.89.8000.317.
5. Микросхемы интегральные серии 596...1109. - СПб.: Издательство РНИИ "Электронстандарт", 1992.
6. Нефедов А.В. Интегральные микросхемы и их зарубежные аналоги: Справочник. Т. 6. - М.: КУбК-а, 2003.
7. Динамика радиоэлектроники/ Под общ. ред. Ю.И. Борисова - М.: Техносфера, 2007.
