712ая серия

Серия бескорпусных микросхем, содержит микросхемы памяти, а также вспомогательные схемы. Разработана и выпускалась она тбилисским НИИ Мион вплоть до 1992 года.

К сожалению, у меня почти нет подробностей по этой серии. Судя по [3], серия выполнена по технологии кремний-на-сапфире, выпускалась малыми партиями и была предназначена "... для комплектации важнейших стратегических объектов" (sic!).

К712РВ2-1

Электрически программируемая диодная матрица-накопитель ПЗУ (256 байт), бескорпусной вариант К539РВ1. Производитель - "Мион", г.Тбилиси (Грузия).

Электрические параметры

Прямое падение напряжения 0,7...1,25 В
Суммарный обратный ток строки - не более 2 мкА
Емкость строки - не более 5 пФ

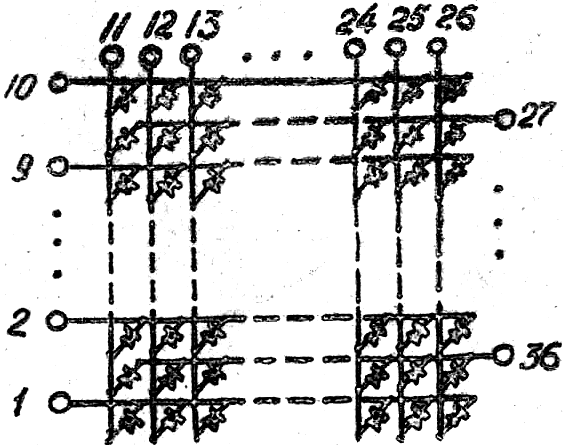

Все плюсовые выводы диодов подключаются к горизонтальным шинам; все минусовые выводы диодов подключаются к вертикальным шинам.

Программирующее напряжение представляет собой пакет импульсов со следующими параметрами:
- форма импульсов синусоидальная
- полярность положительная
- длительность пакета 5 с
- частота следования импульсов 50 Гц
- скважность 2
- амплитуда импульсов линейно нарастает от минимального значения 9 В до максимального 25 В
- длительность нарастания амплитуды импульса до максимального значения 1 с

После программирования заданной ячейки матрицы подача программирующего сигнала должна быть прекращена в течение времени не более 20 мс.

Мощность в импульсе генератора программирующего напряжения не менее 12,5 Вт.

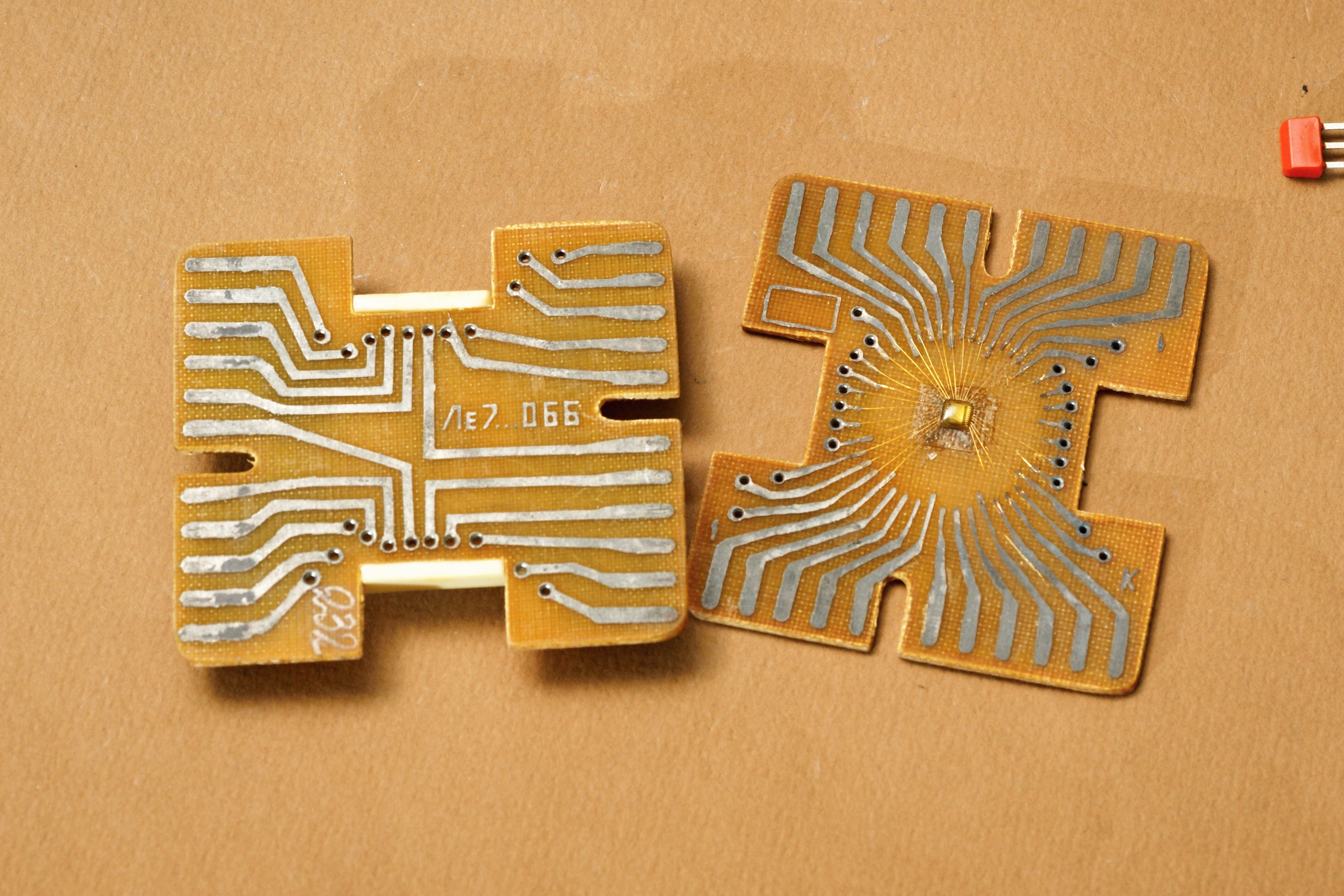

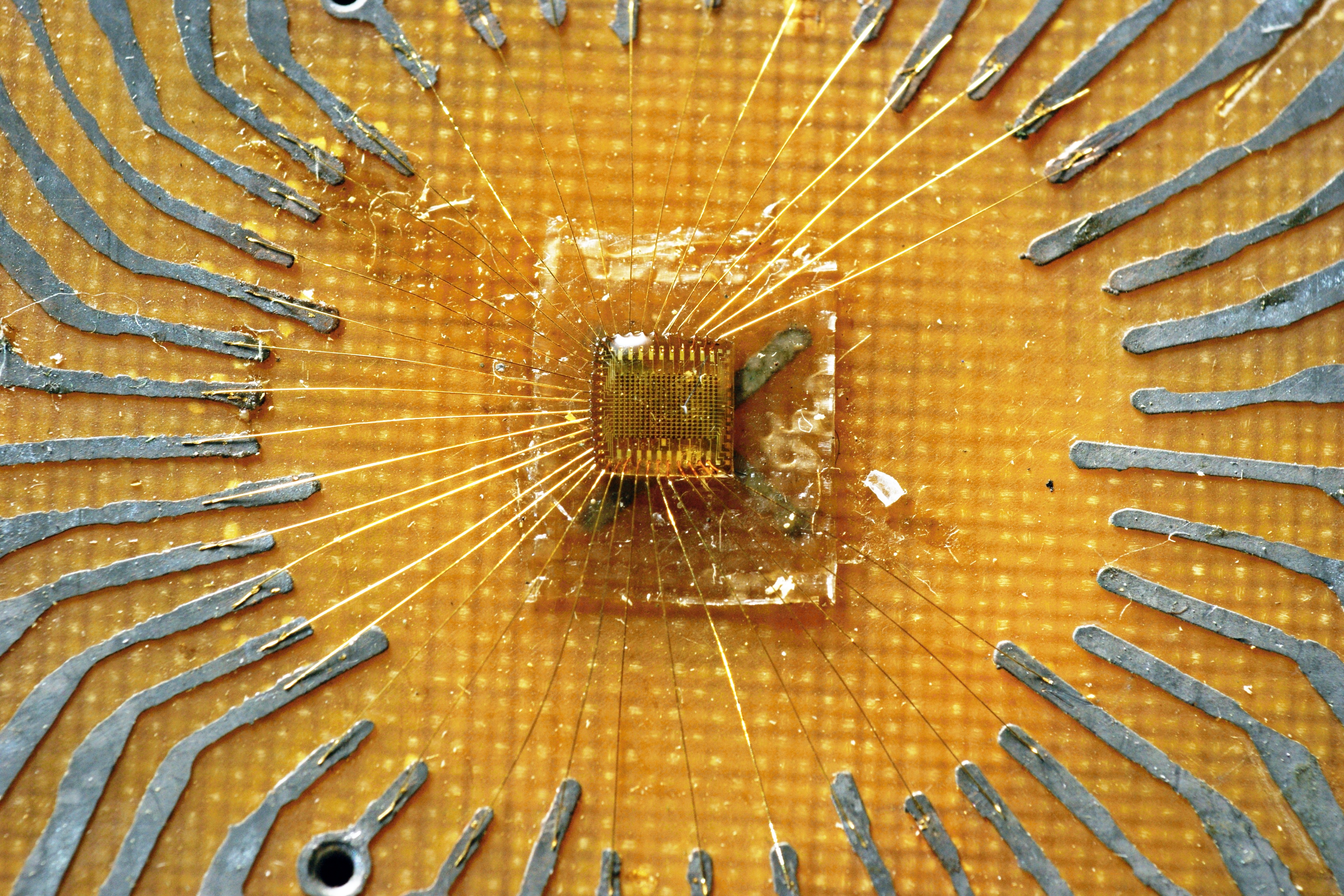

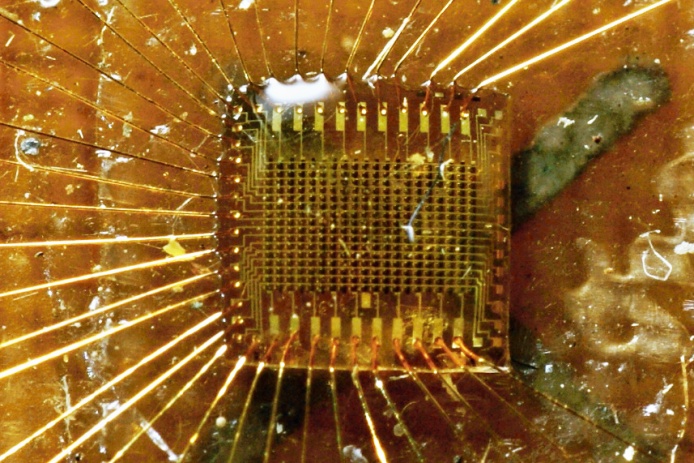

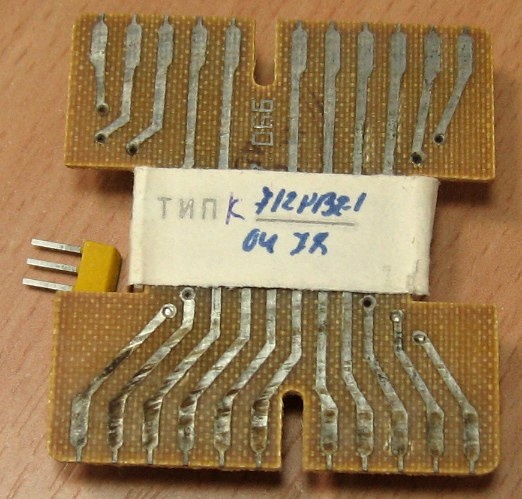

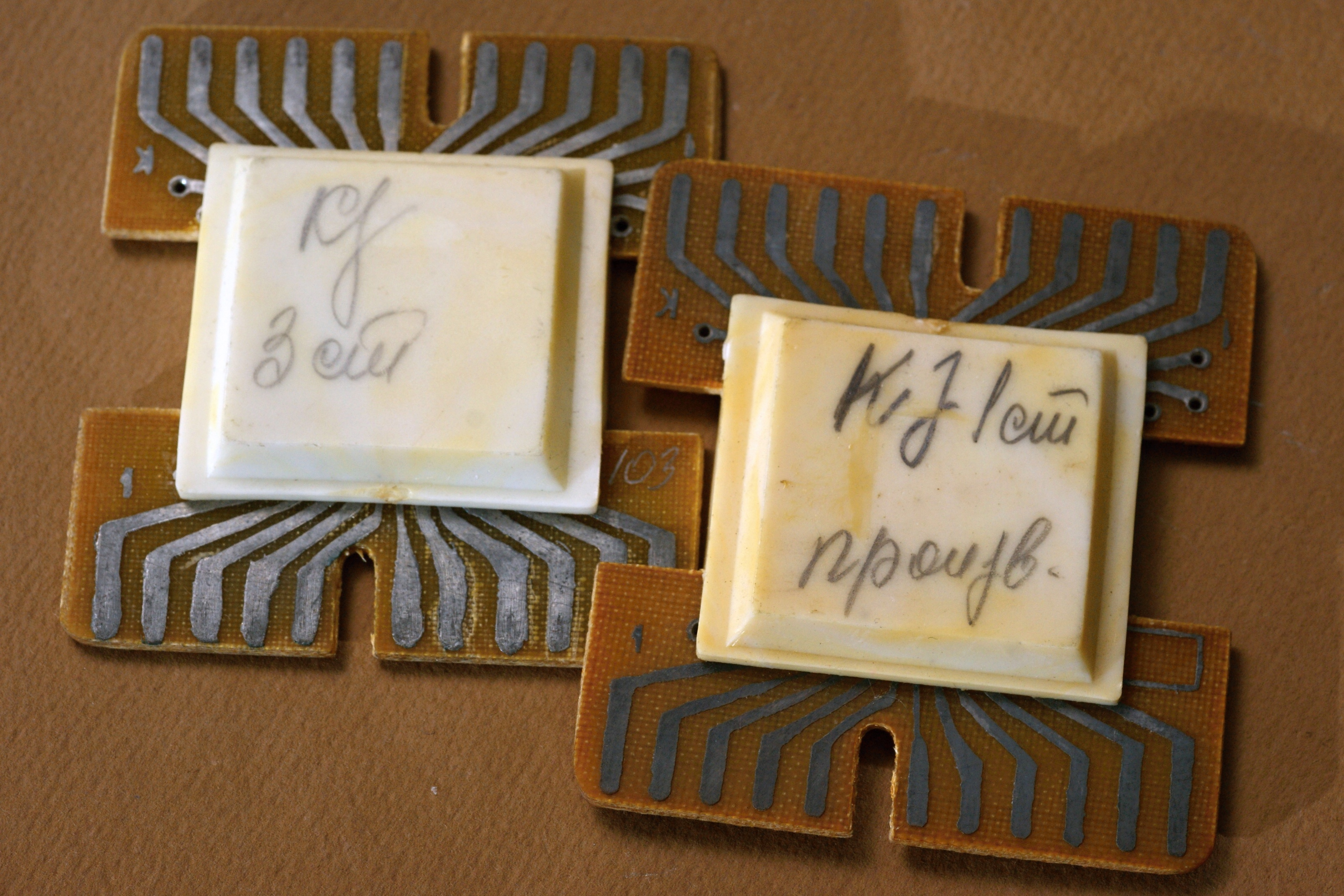

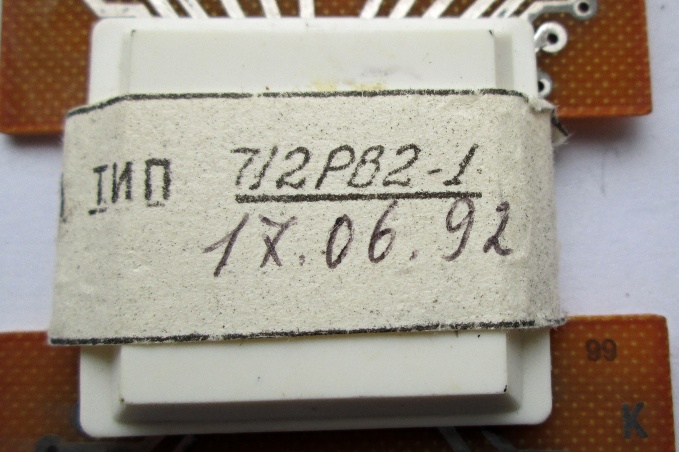

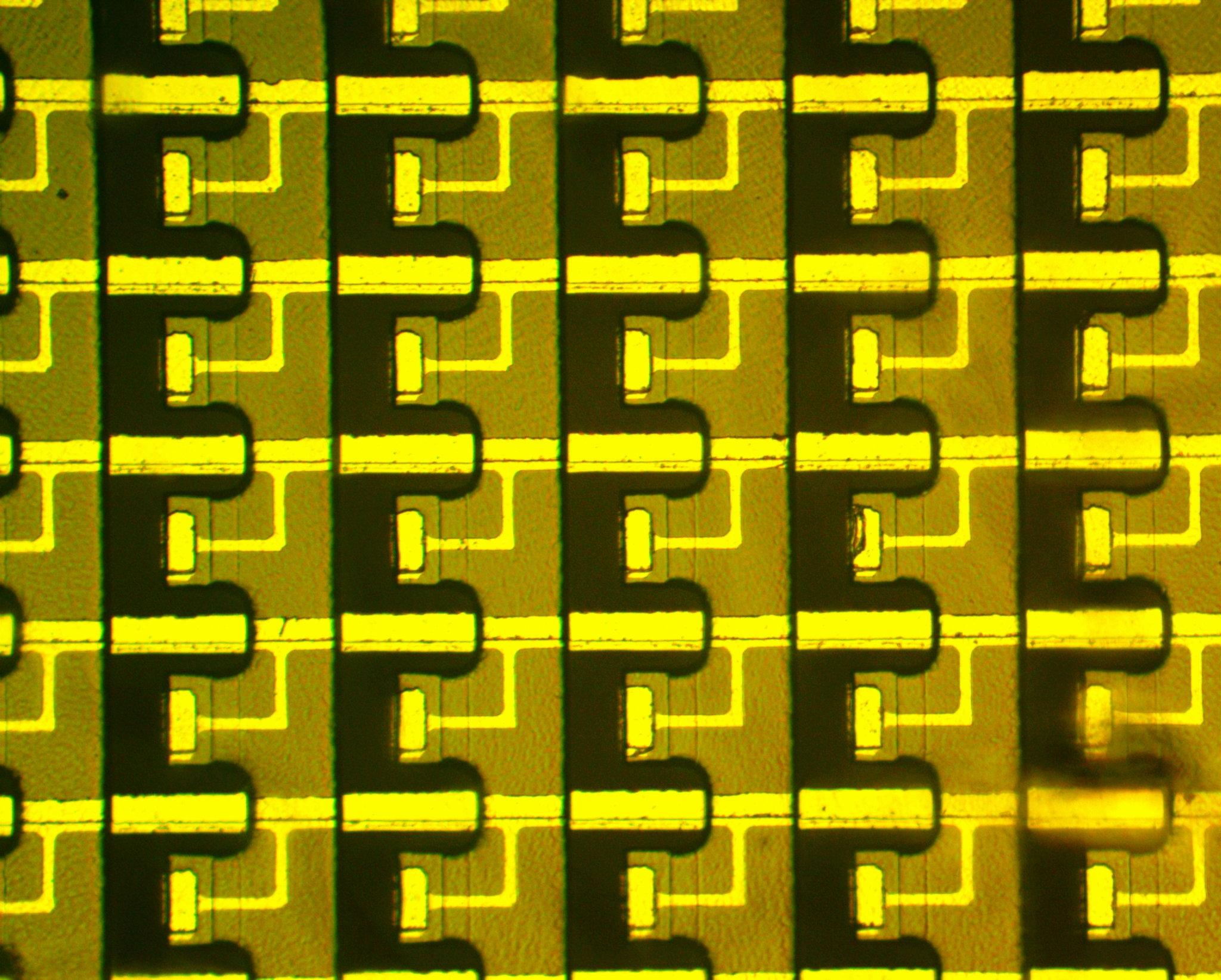

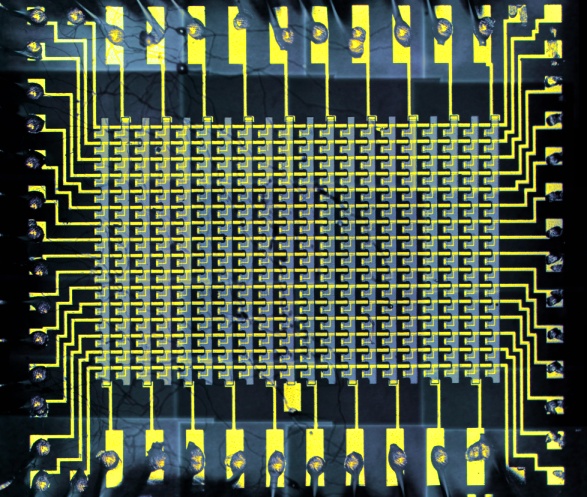

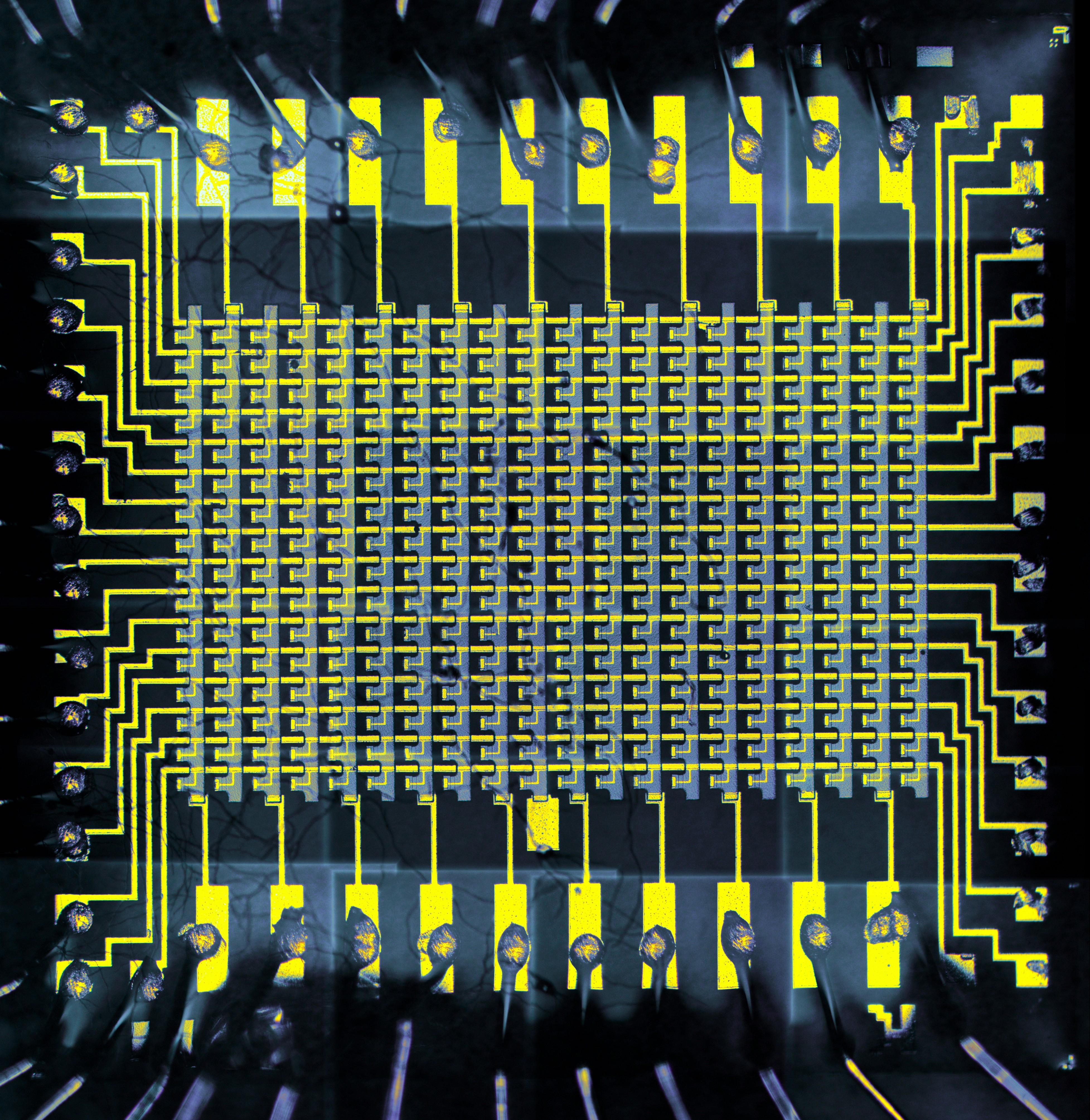

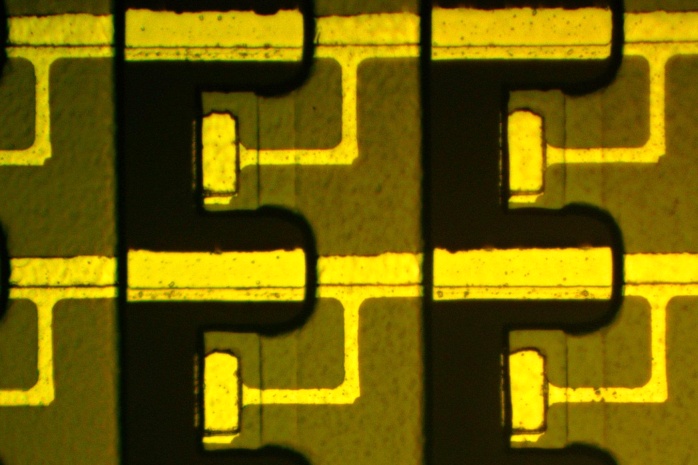

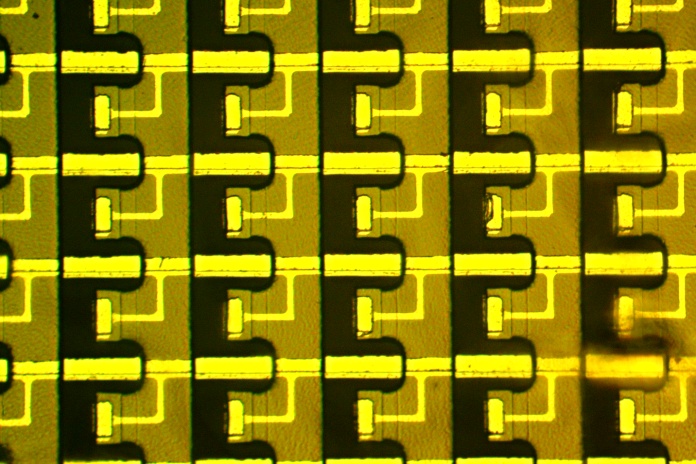

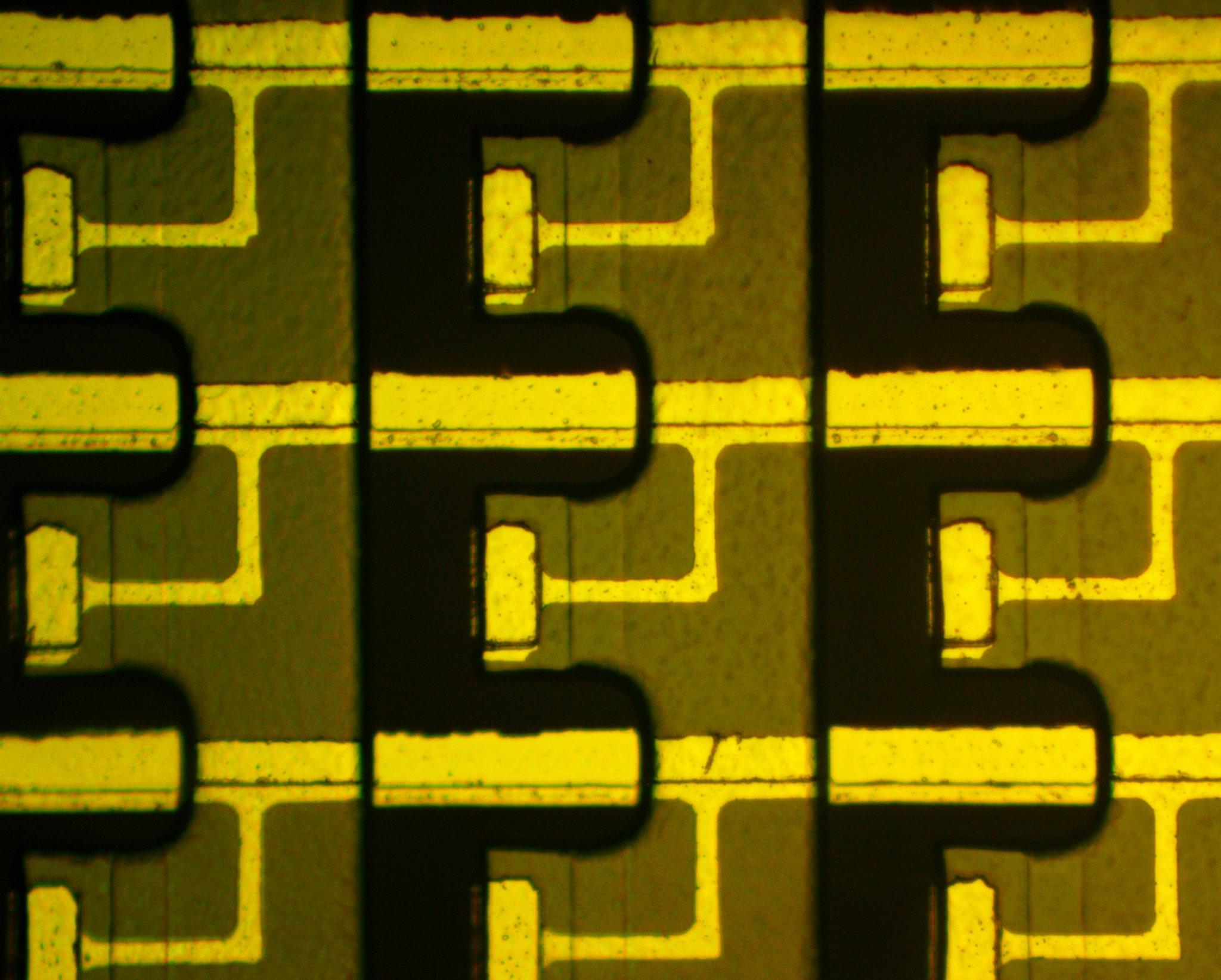

Текстолитовая плата и коробочка - лишь транспортировочная тара. Собственно микросхема - кристалл, закрепленный внутри:


(фото с форума Портативное ретрорадио)

Источники:

1. Косарев Ю. А., Виноградов С. В. Электрически изменяемые ПЗУ. — Л.: Энергоатомиздат. Ленингр. отд-ние, 1985. (Б-ка по автоматике. Вып. 651)
2. Все отечественные микросхемы. - 2-е изд., переработанное и дополненное - М.: Издательский дом "Додэка-XXI", 2004
3. Очерки истории российской электроники. Выпуск 2. Электронная промышленность СССР, 1961-1985. К 100-летию А.И. Шокина / Под ред. В.М. Пролейко. М.: Техносфера, 2009.
