Наборы элементов для построения активных RC-фильтров.
Разработаны они силами Рижского НИИ Микроприборов, а производство было развернуто на рижском ПО "Альфа" и украинском ПО "Октябрь" (сейчас НИИ "Гелий"), г.Винница.

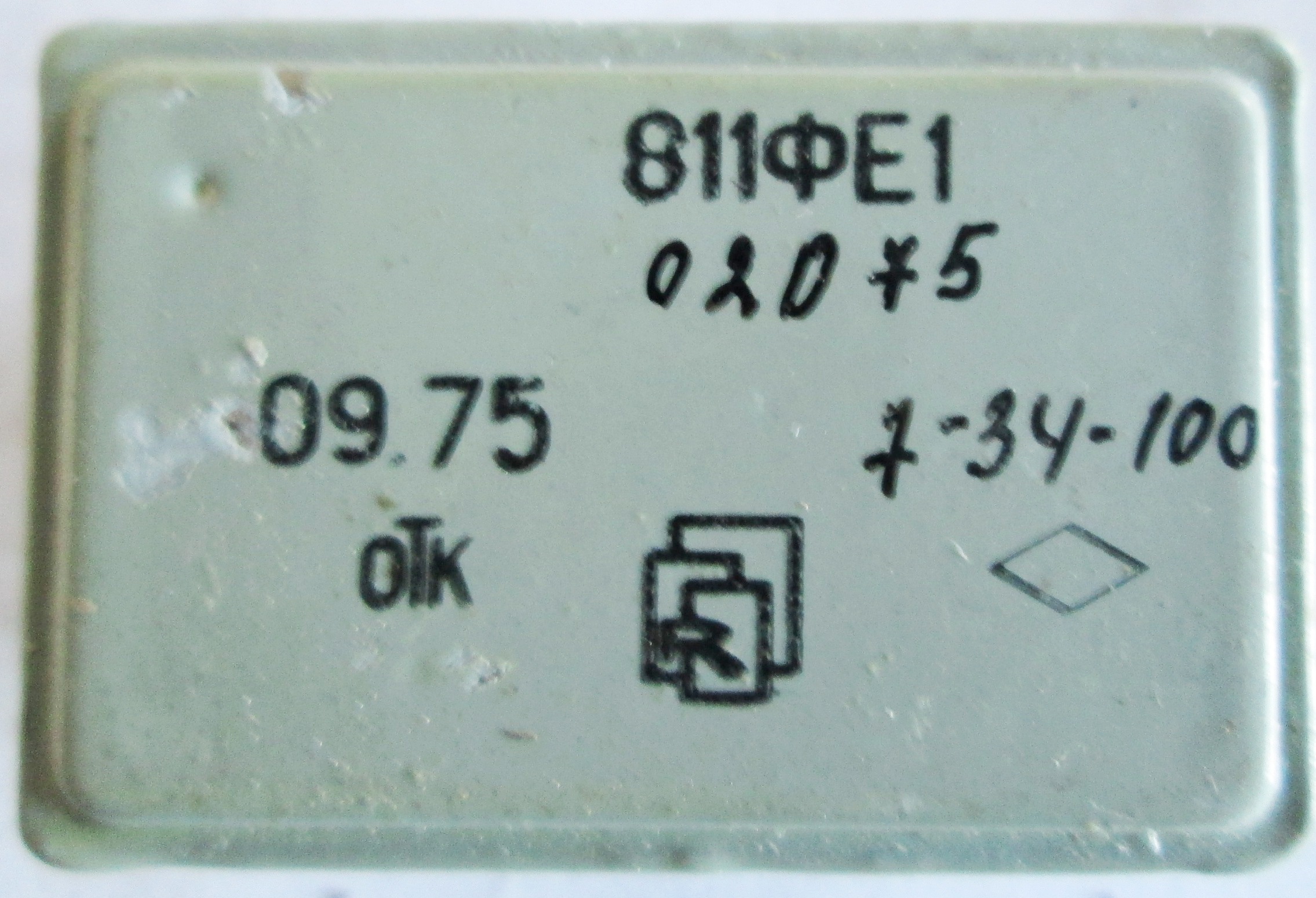

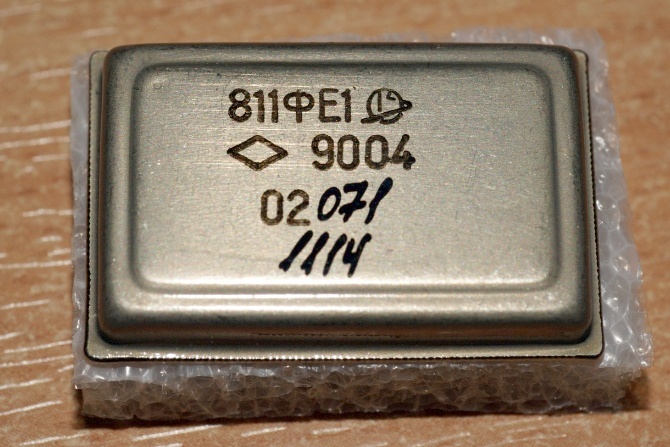

Назначение - звенья активного полосового RC-фильтра.
Справочный материал на них (материал публикуется с любезного разрешения руководства AS "ALFA RPAR").

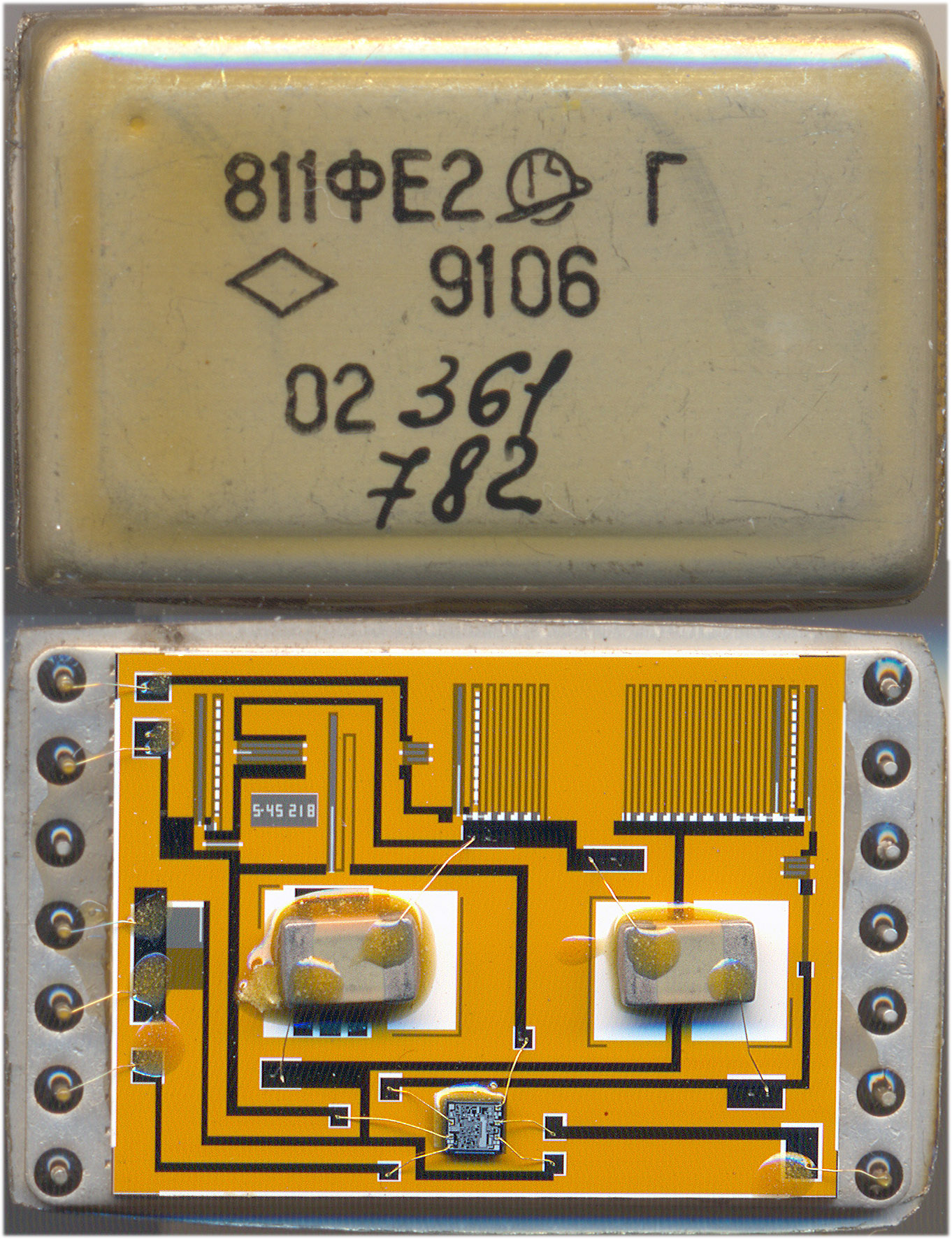

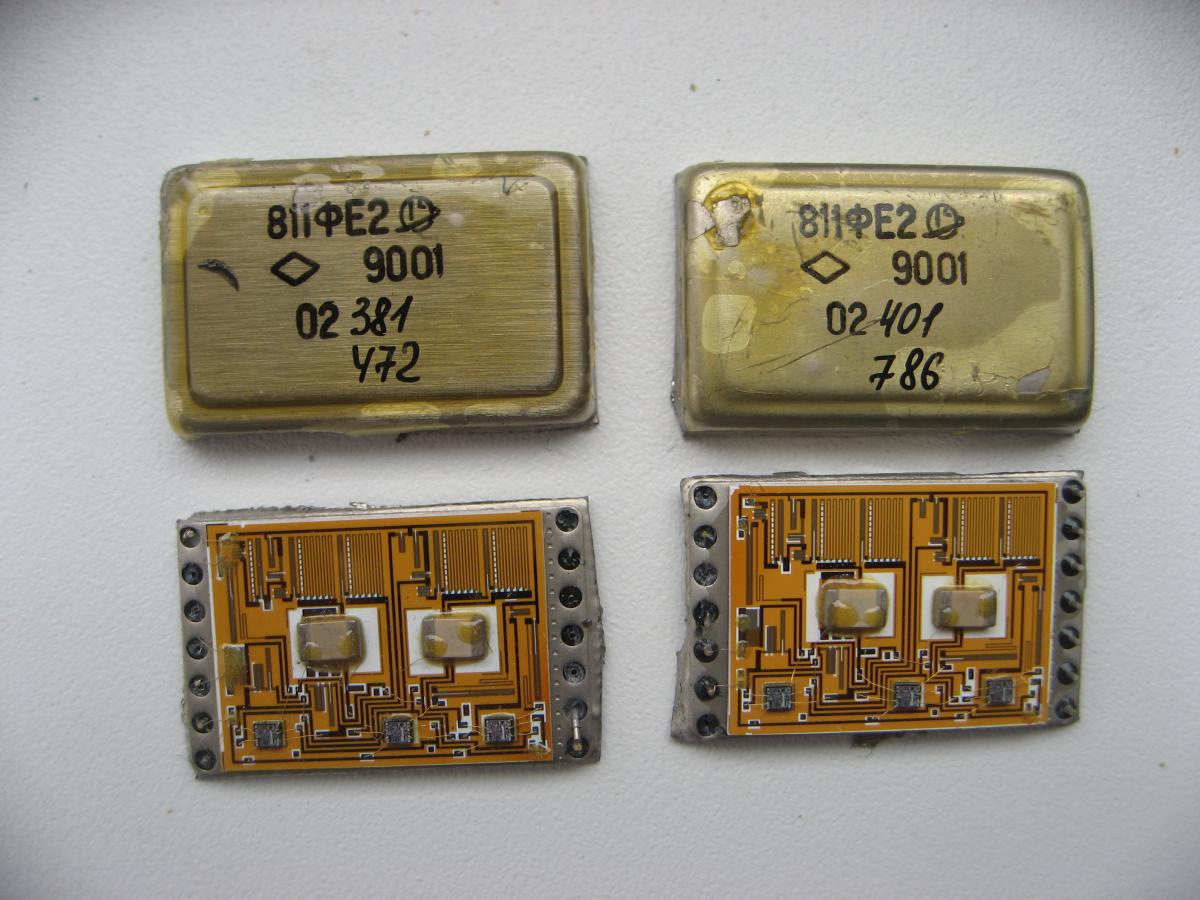

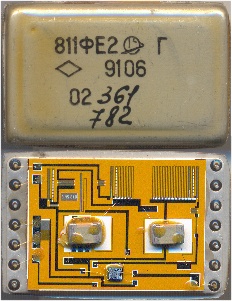

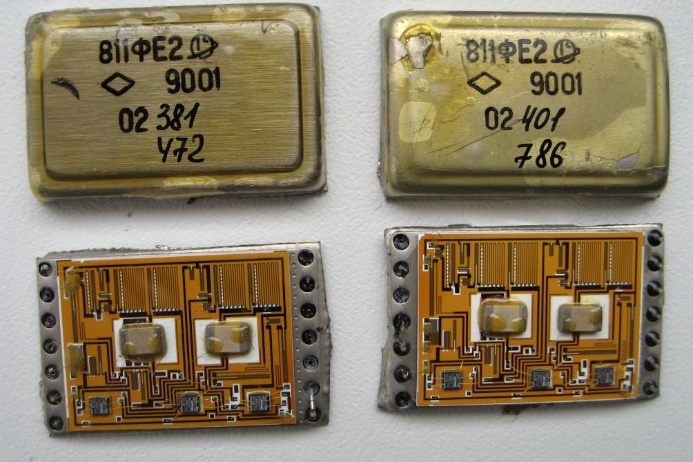

Микросхемы внутри:
(фото с форума "Портативного
ретрорадио")

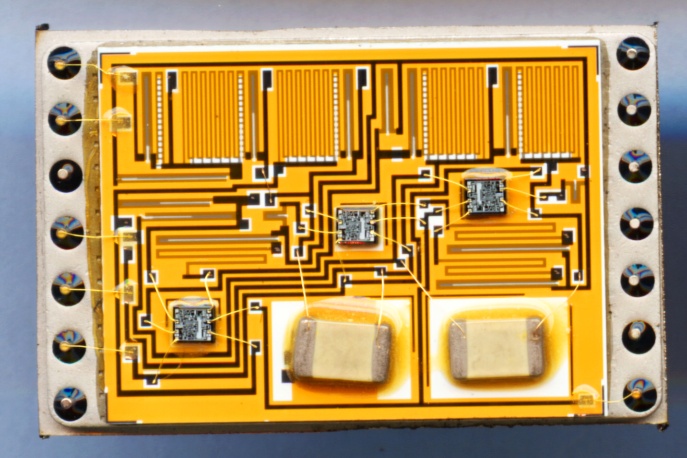

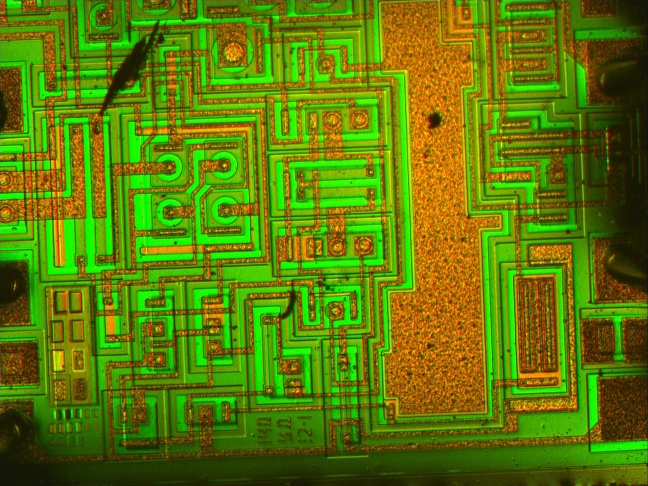

Кристаллы в ней - бескорпусной вариант 140УД12:
(фото с форума "Портативного
ретрорадио")
(фото с Форума радиодеталей)

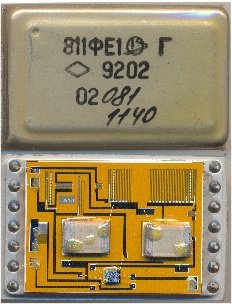

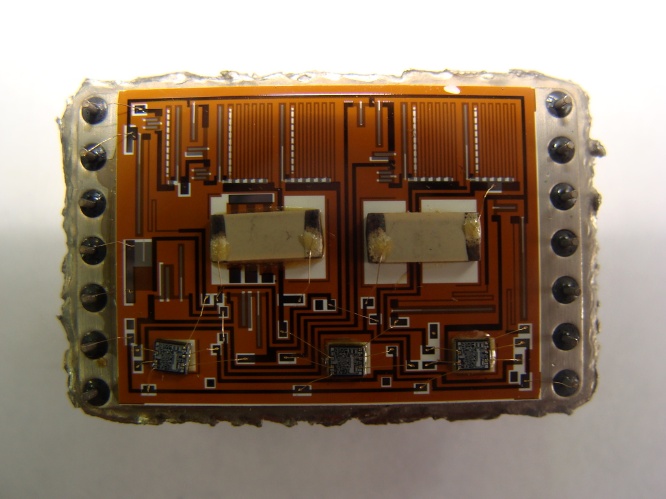

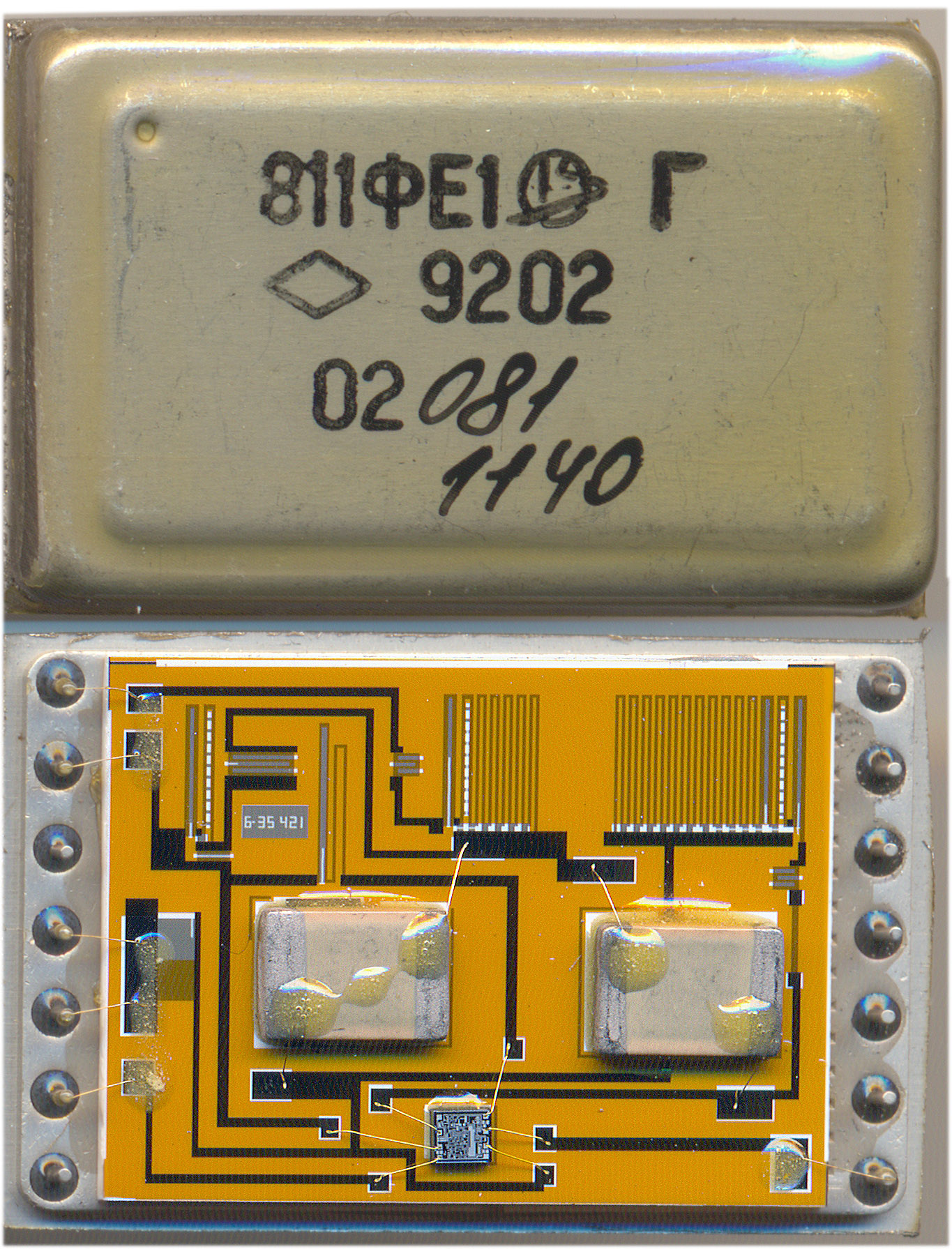

Что довольно удивительно, с 1991 года схему кардинально изменили и вместо трёх ступеней фильтра оставили лишь одну:
 (фото Алесандра Назаренко) |
 (фото Алесандра Назаренко) |
 (фото Алесандра Назаренко) |
(фото с форума "Портативного
ретрорадио")

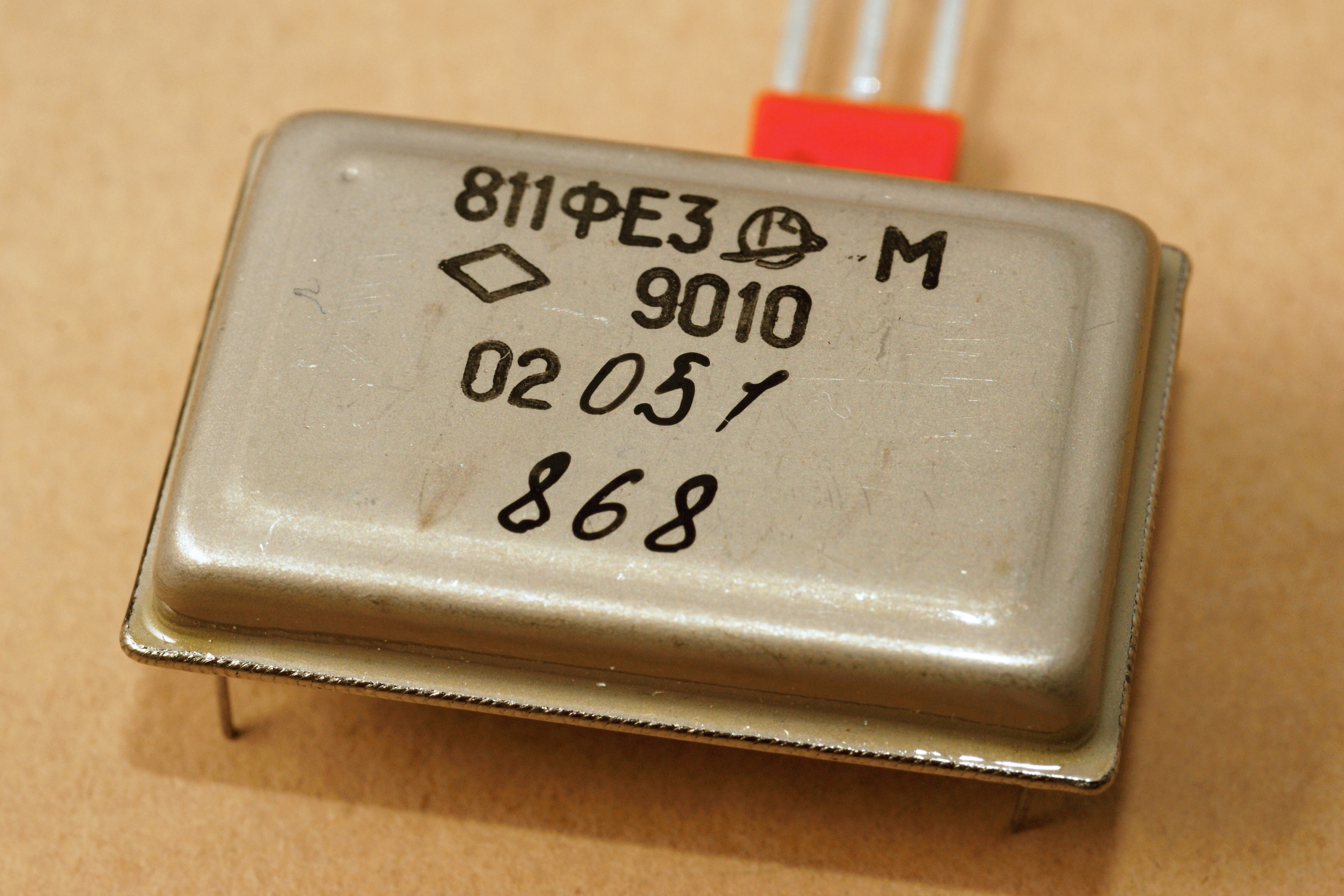

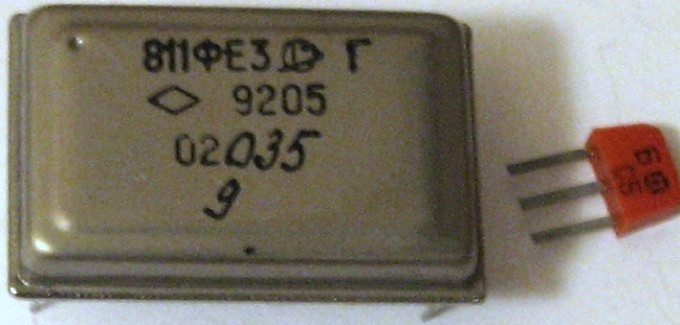

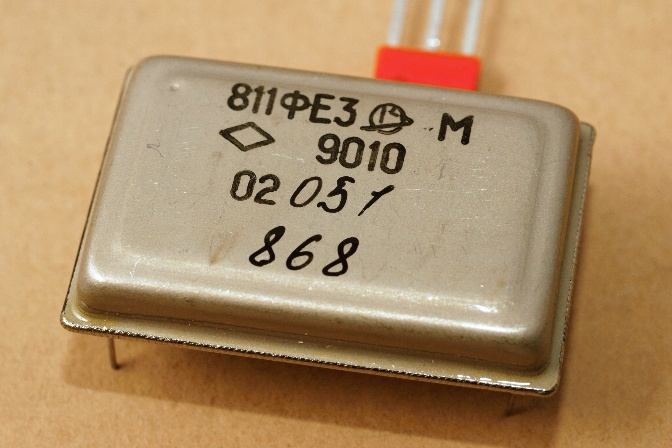

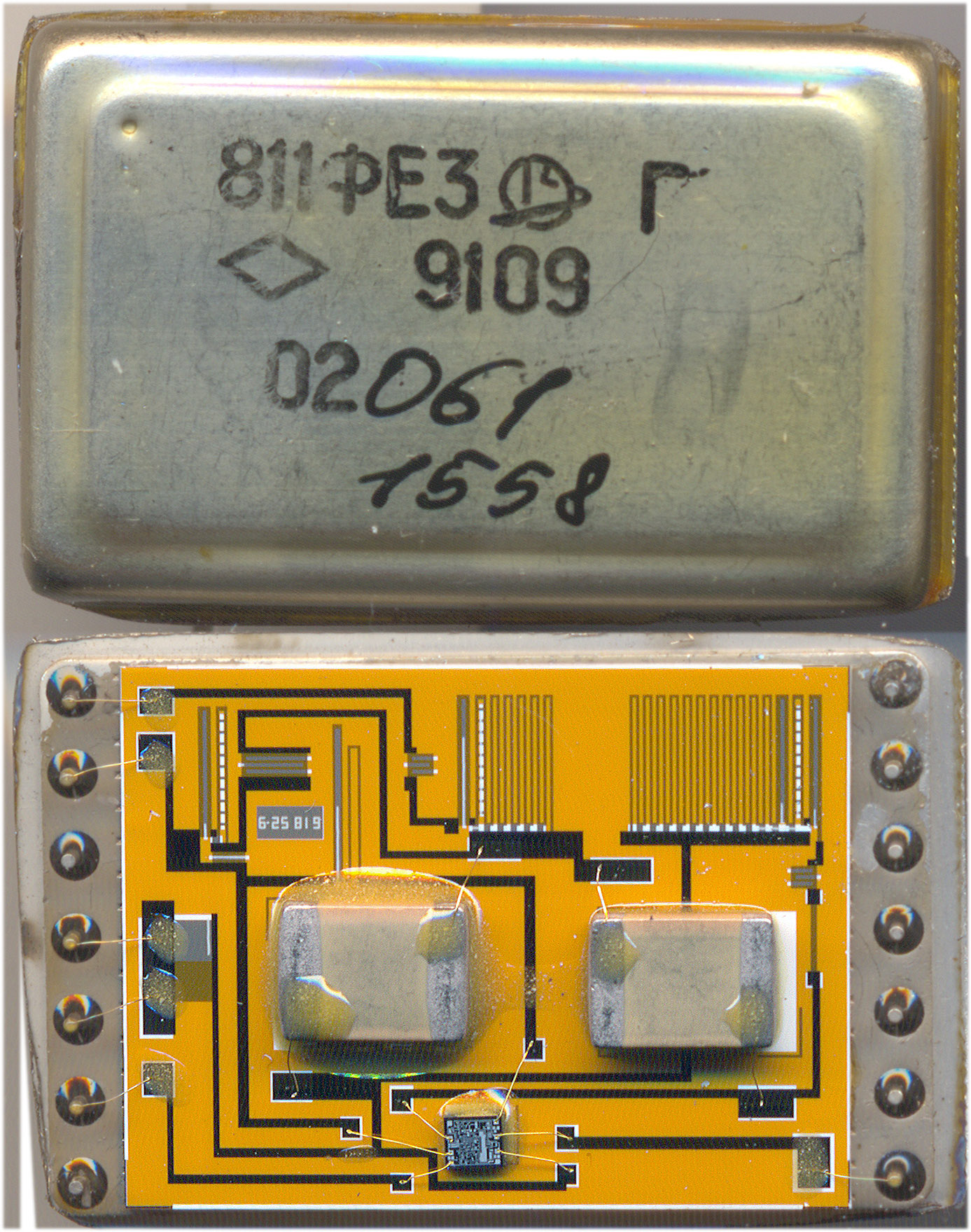

В чем разница версий ФЕ3 с разными буквами - пока не известно. При этом ранние выпуски были вообще без букв:
(фото с форума "Портативного
ретрорадио")

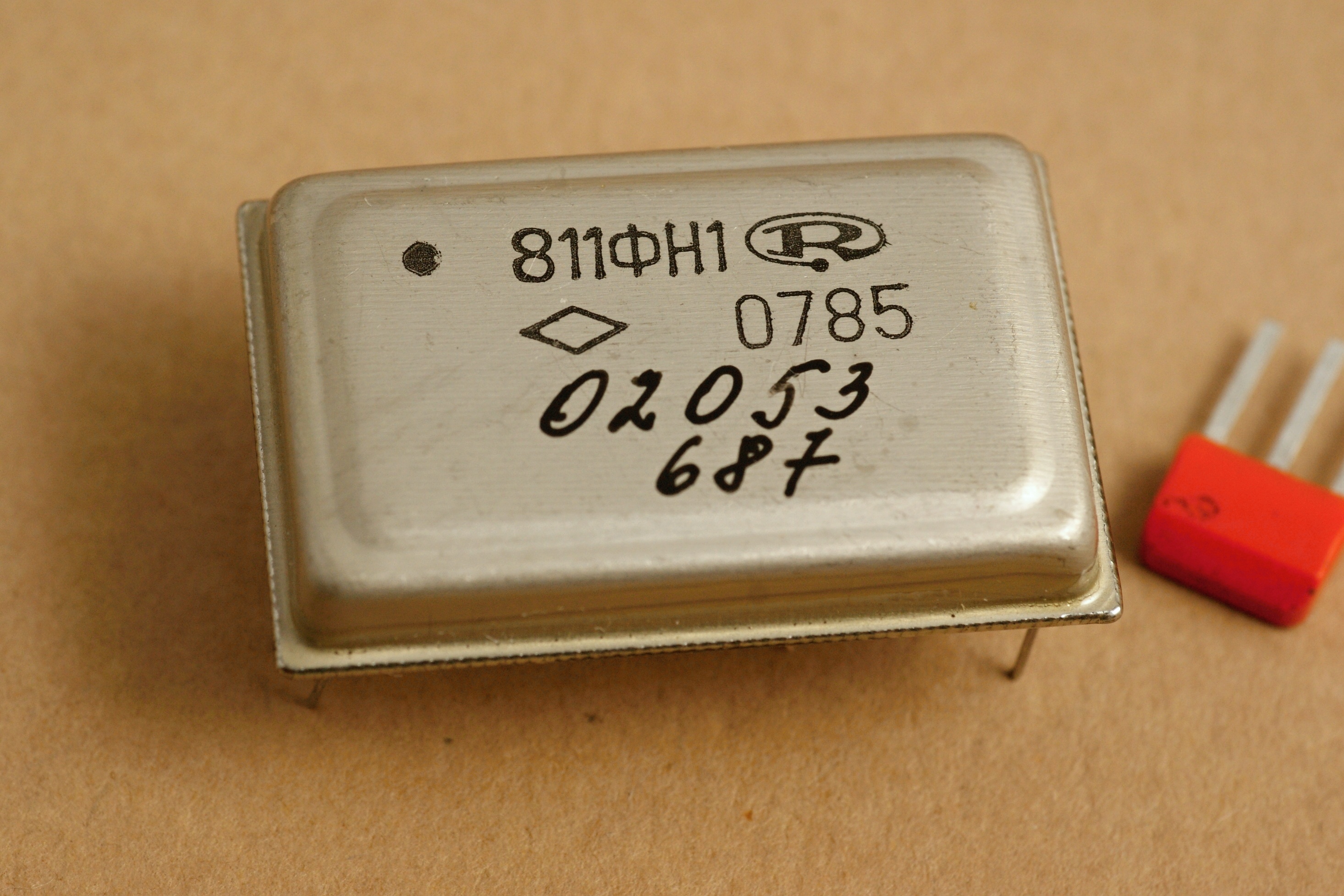

Назначение - звенья 2-го порядка для построения активных RC-фильтров нижних частот.
Информации по ним мало - напряжение питания +15 В, частота полюса (в зависимости от конкретного исполнения) могла лежать в диапазоне от 167 до 13465 Гц, добротность фильтра 0,78...8,0, коэффициент передачи напряжения 0,8. Кое-какие подробности можно глянуть на Справочном портале по микросхемам. Но в чем отличие ФН2 от ФН1 - неизвестно...

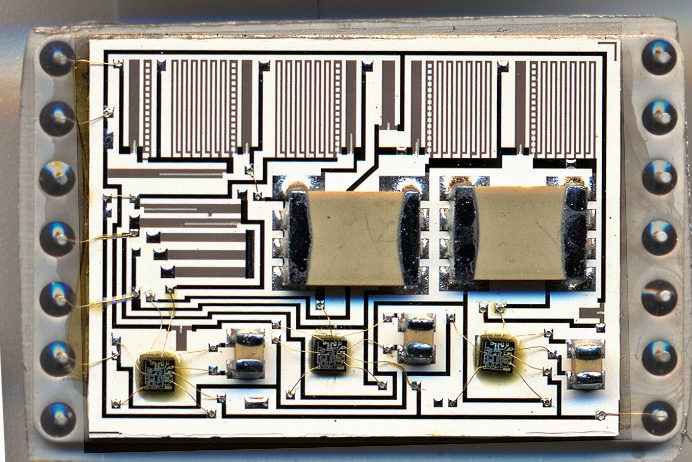

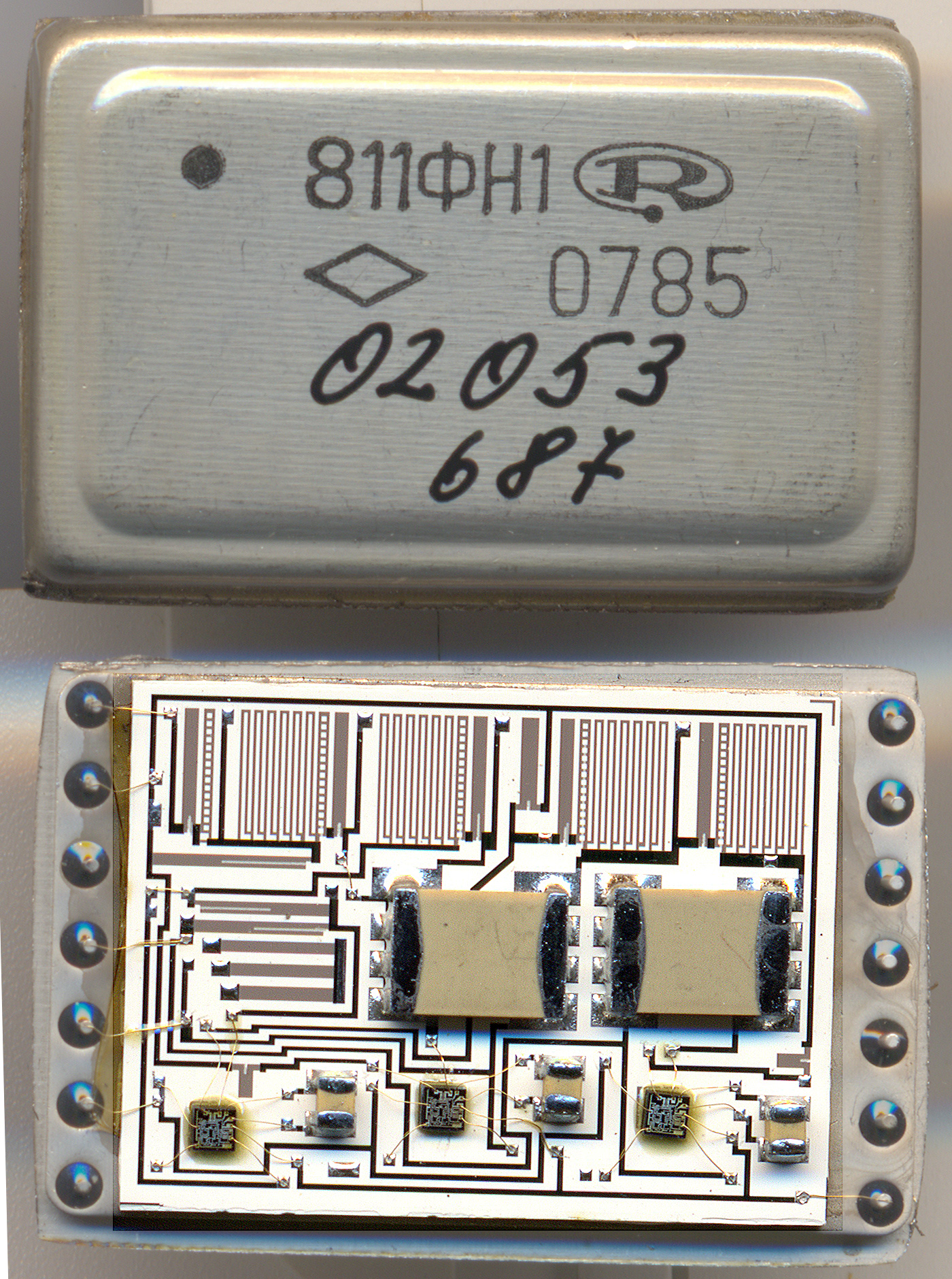

811ФН1 изнутри; кристаллы, скорее всего 153УД2 :
(фото Александра Назаренко)

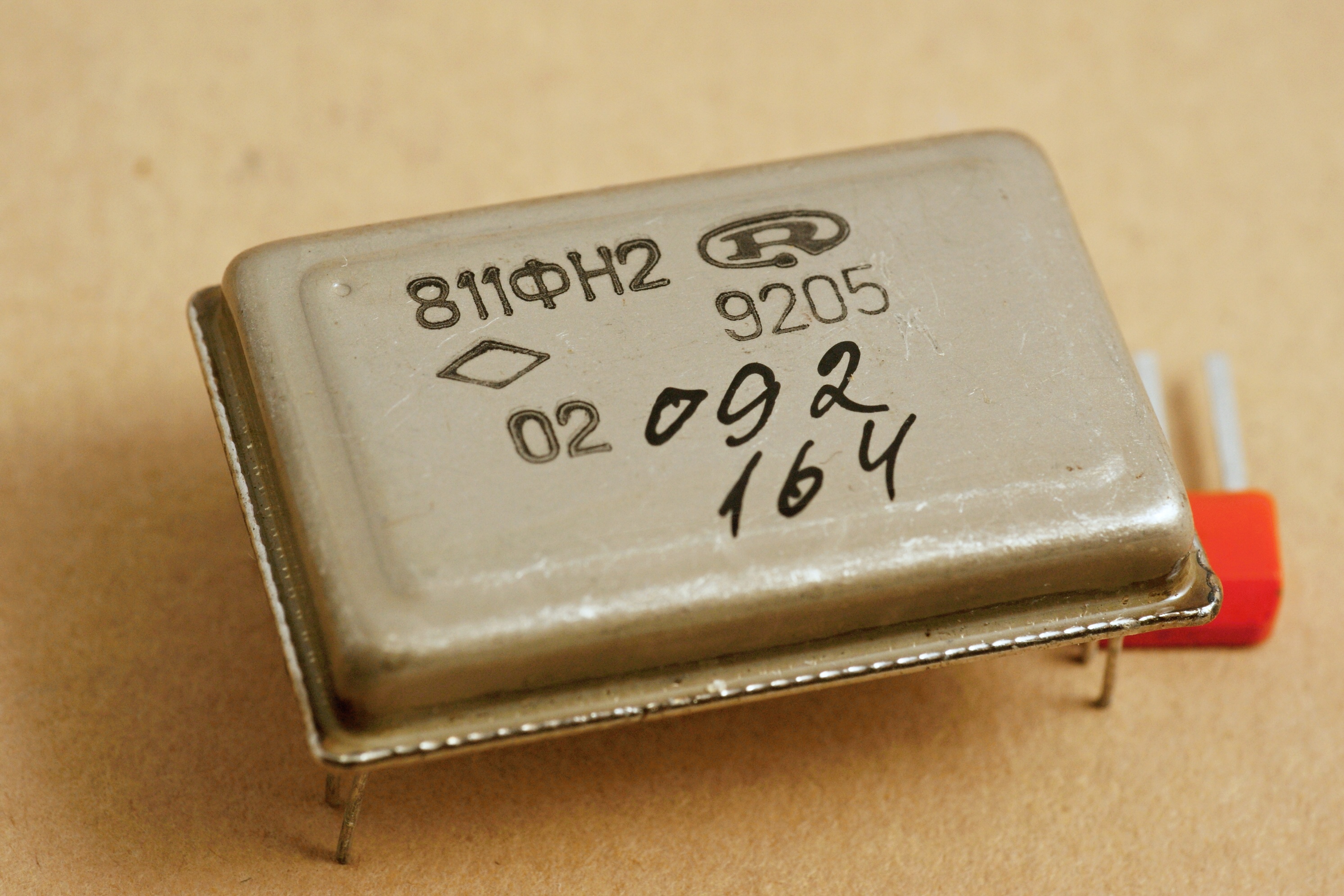

и 811ФН2 :
(фото с форума Радиокартинки)
