КЭ-2

   Весьма старые электролиты. (К)онденсатор (Э)лектролитический, тип (2), (Н)еморозостойкий (-10...+60°C) либо (М)орозостойкий (-40...+60°C), по ГОСТ 5561-54 (до 1954 года - по ВТУ №623-48).

   Разработаны они были питерским ГосНИИ резисторов и конденсаторов (позднее ставшим НИИ "Гириконд") для применения в телевизорах. Сначала выпуском занимался опытный завод того же "Гириконда", постепенно его перенесли на Ленинградский ферритовый завод (в те годы завод № 508, а ныне "Магнетон"), Новосибирский завод радиодеталей (он же ПО "Оксид"), и Воронежский завод радиодеталей (ныне Воронежский конденсаторный завод).

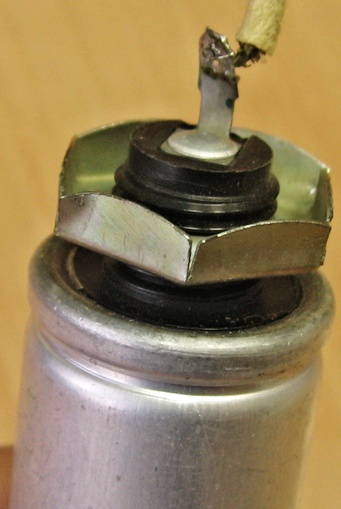

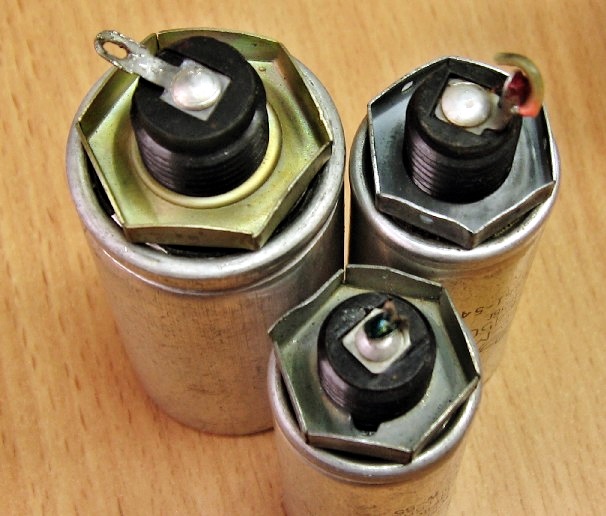

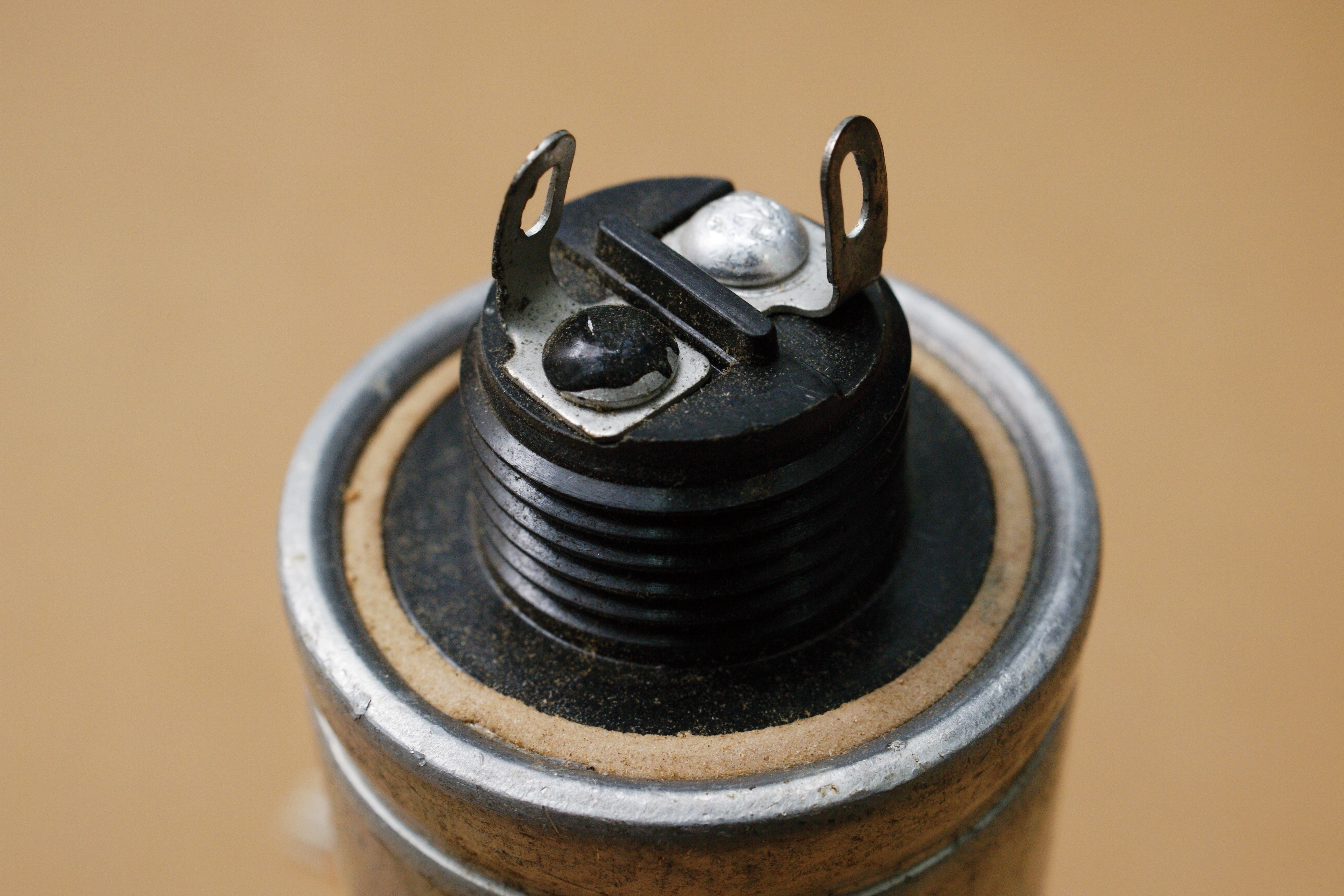

   Корпус - тонкостенный стакан из алюминия. Материал обкладок - алюминиевая фольга; прокладки - бумажные. Пластмассовая крышка корпуса составляет одно целое со втулкой с резьбой, предназначенной для крепления конденсатора в отверстии монтажной панели с помощью гайки, штампованной из листовой стали. Анодным выводом служит контактный лепесток, расположенный на пластмассовой втулке с резьбой, при помощи которой эти конденсаторы крепятся на шасси; катод соединен с корпусом.

Ток утечки конденсаторов не превышает значения, вычисляемого по формуле:
I = k*C*U*10^-4 (в мА)
где k = 1 при 20°C и k = 3 при 60°C; C - емкость в мкФ; U - номинальное напряжение в В.

   Конструкция конденсаторов допускает длительную работу при влажности 80% и кратковременную (до 250 ч) при влажности 98%.

   Рекламный листок на них с Всесоюзной промышленной выставки 1956 года.

В дальнейшем они были модернизированы в К50-7.

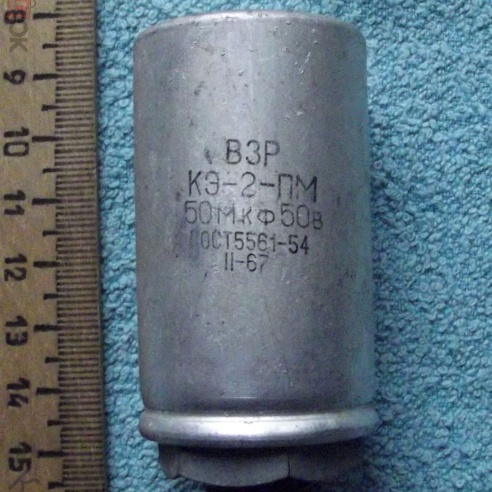

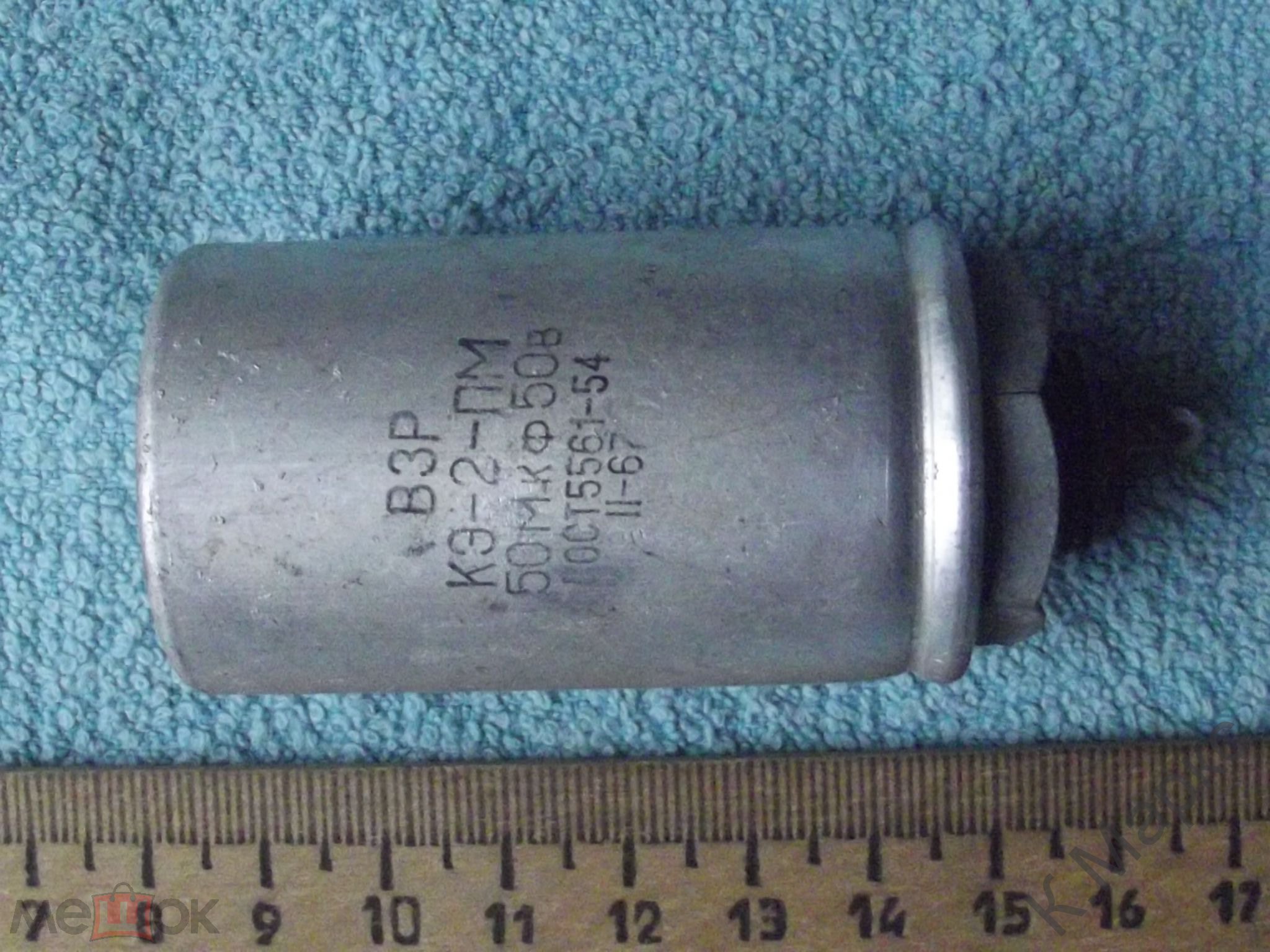

Вот интересный вариант, не упомянутый нигде в описании, ПМ - Повышенной Морозостойкости (до -50°С) :

(фото с аукциона Мешок)

(фото с форума "Портативного ретрорадио")

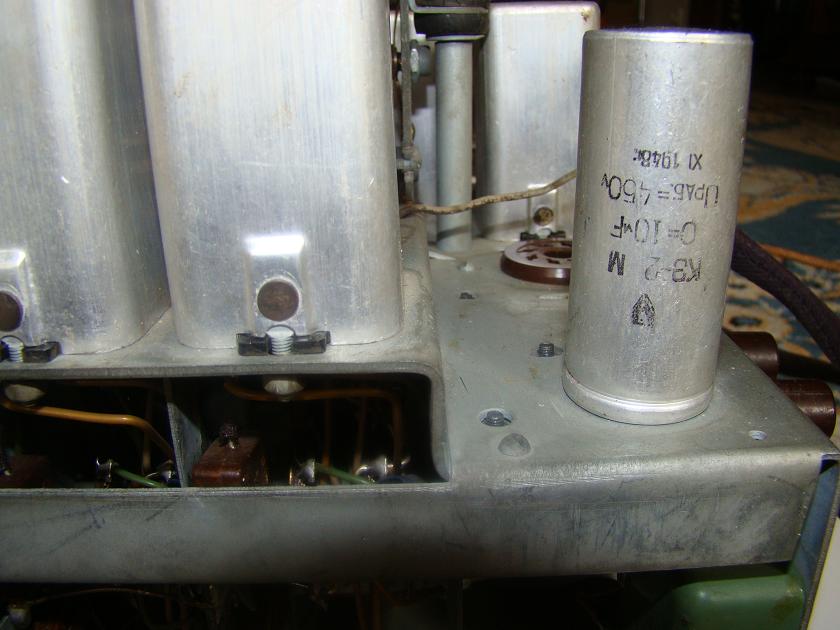

(фото радиоприемника "Ленинград" 1948 года выпуска, с сайта Антикварное ламповое радио)

Источники:

1. Элементы и детали любительских радиоприемников (справочная книга). Под общей редакцией В.В. Енютина. М.-Л., Госэнергоиздат, 1950. (Массовая радиобиблиотека. Вып. 55).
2. Левитин М.А. Конденсаторы и сопротивления. Каталог. Бюро технической информации. Москва, 1950.
3. Справочная книжка радиолюбителя. Под ред. В.И. Шамшура. - М.-Л.: Госэнергоиздат, 1951 (МРБ 128)
4. А.С. Балакшин. Справочник по усилительным устройствам звукового кино. Под общей редакцией К.А.Ламагина. Издание 3-е, переработанное и дополненное. - Госкиноиздат, Москва, 1953.
5. Конденсаторы и сопротивления. Малинин Р.М.- М. Воениздат, 1959.
6. Государственные стандарты. Конденсаторы. Издание официальное. - Стандартгиз, Москва, 1960.
7. Кузнец Л.М. Взаимозаменяемость и ремонт деталей телевизоров. - М.-Л., изд-во "Энергия", 1965 (Массовая радиобиблиотека. Вып. 582)
8. Ломанович В.А. Справочник по радиодеталям (Сопротивления и конденсаторы). - М., изд-во ДОСААФ, 1965.
9. Верхопятницкий П.Д. Электрические элементы судовых радиоэлектронных и вычислительных устройств. Л.: Судостроение, 1967.
10. Волгов В.А. Детали и узлы радиоэлектронной аппаратуры. М., изд-во «Энергия», 1967.
11. Ю.В. Сафрошкин. Переходные характеристики и устойчивость транзисторных стабилизаторов напряжения и тока. М, «Энергия», 1968. (Б-ка по автоматике. Вып. 272).
12. Панфилов Н.Д. Усилители киноустановок. Издательство "Искусство", Москва, 1968.
13. Лернер М.М. Выбор конденсаторов для электронных устройств, М., "Энергия", 1970 (Б-ка по радиоэлектронике. Вып. 24).
14. Перечень радиодеталей. Министерство торговли РСФСР. Посылторг. Центральная торговая база. Москва, 1971г.
15. Краткий справочник радиолюбителя. Березовский М.А., Писаренко В.М. - Киев "Технiка", 1975.
16. Радиодетали, радиокомпоненты и их расчет. Под ред. А.В. Коваля. М., "Сов. радио", 1977
17. Справочник по преобразовательной технике. Под ред. И. М. Чиженко. - К., "Технiка", 1978.
