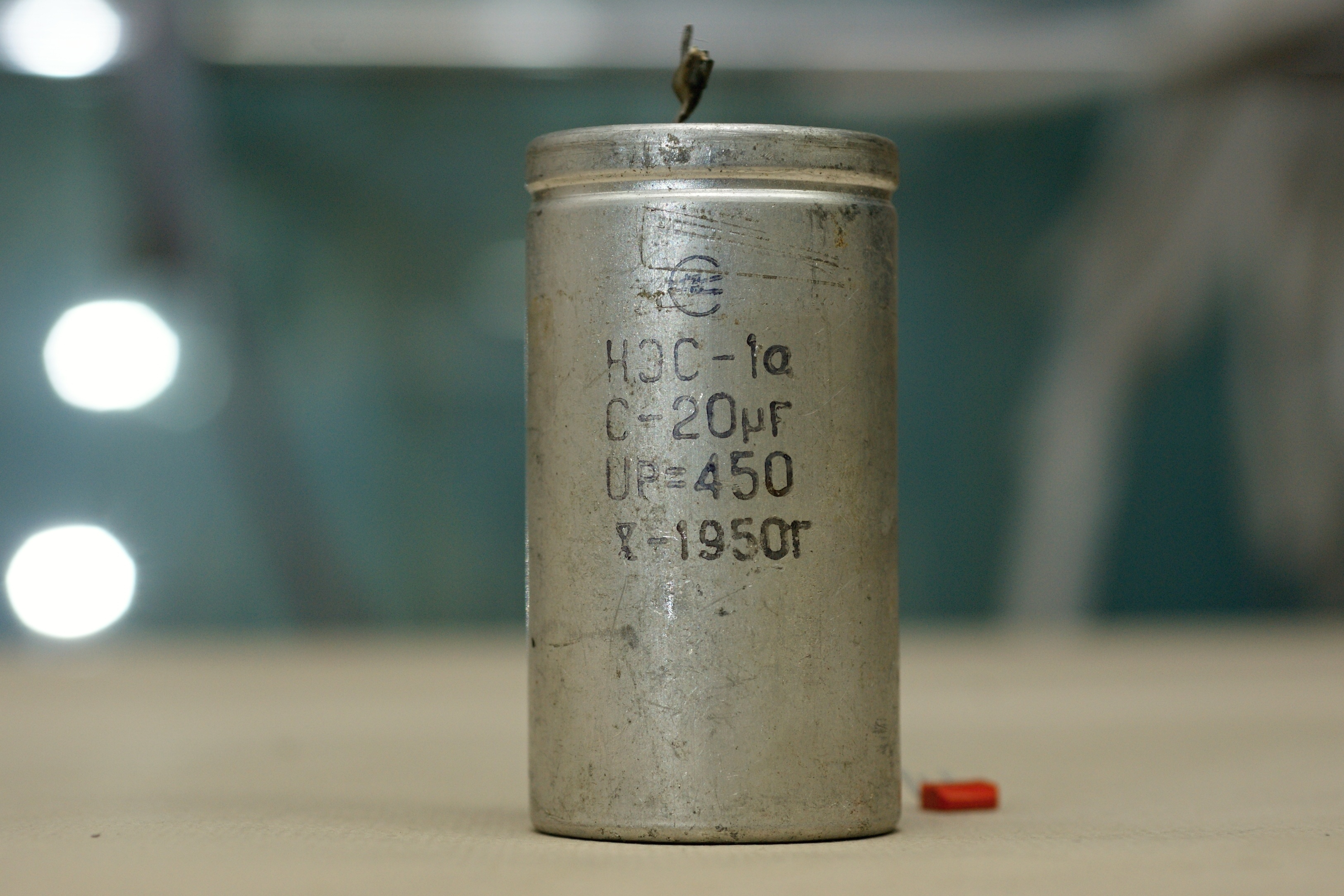

КЭС-1А

Довольно редкие электролиты. (К)онденсаторы (Э)лектролитические (С)ухого типа, конструктивное исполнение 1, вариант А (аналогично КЭ).

Конденсаторы КЭС предназначены для работы в радиовещательной аппаратуре. Они имеют травленые аноды и по конструкции и габаритам соответствуют конденсаторам типа КЭ группы М. Справочный лист на них (один из вариантов).

Производители - Новосибирский завод № 590 НКЭП (ныне Электросигнал) и Воронежский завод радиодеталей (ныне Воронежский конденсаторный завод).

Интересно, что по поводу этих конденсаторов у составителей советских справочников наблюдается редкий разнобой. Мне известны три книги, в которых они фигурируют, так вот, одна даёт для них диапазон рабочих напряжений 300-450 В, вторая 12-500 В, а третья 8-450 В. То же и по ёмкостям, варианты - от 5 до 50 мкФ, либо до 2000 мкФ.

И кому верить? :))) Не исключаю, что всем :)) Есть упоминание, что опытный завод при ленинградском НИИ-34 (ГосНИИ резисторов и конденсаторов, позднее ставший НИИ "Гириконд") в 1954 году освоил выпуск установочных партий неких конденсаторов КЭС, в процессе разработки таковых. Что выглядит странным, если сравнить с имеющимися образцами, ибо они явно более старые, да к тому же уже серийные. Вполне возможно, что с таким названием у нас были одновременно разные конденсаторы.

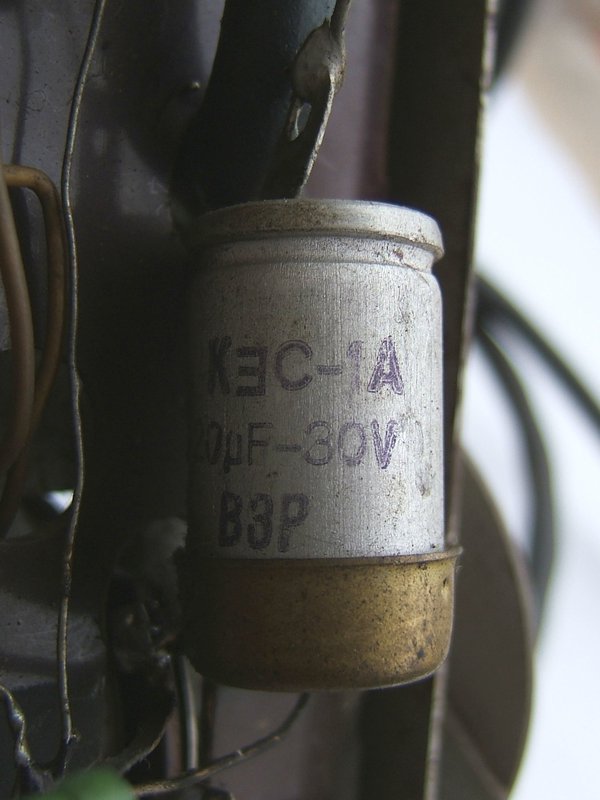

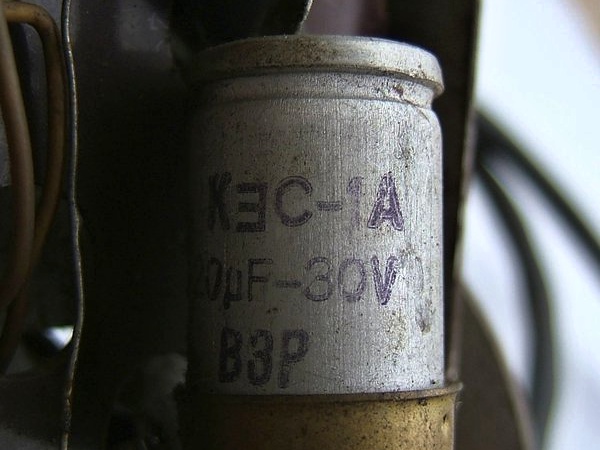

Забавный момент, в Воронеже не оказалось литеры Э и ее заменили перевернутой Е в названии :))) :


(фото с форума "Портативного ретрорадио")

Источники:

1. А.Д. Фролов. Справочник конструктора радиовещательных приемников. М.-Л., Госэнергоиздат, 1951.
2. А.С. Балакшин. Справочник по усилительным устройствам звукового кино. Под общей редакцией К.А.Ламагина. Издание 3-е, переработанное и дополненное. - Госкиноиздат, Москва, 1953.
