КЛВ

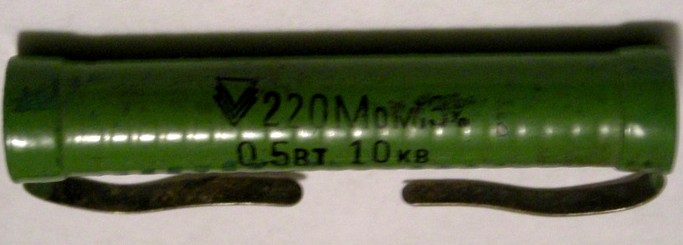

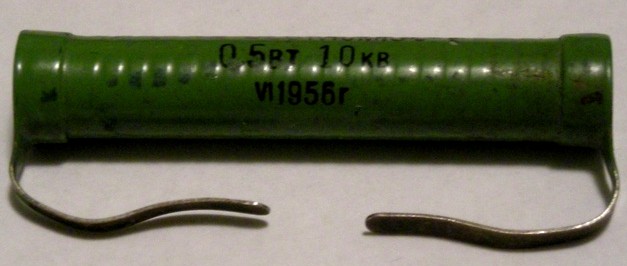

(фото с форума Портативное ретрорадио)

(К)омпозиционные (Л)акированные (В)ысоковольтные; одни из первых высоковольтных/высокоомных резисторов (в дальнейшем были вытеснены КЭВ). Предназначены для работы в специальных измерительных схемах.

Весьма редки, и в справочниках информации о них немного. Выпускались нескольких типоразмеров - в справочниках приводятся на максимальное напряжение 10 кВ (мощностью 0,5 Вт) и на 35 кВ (5 Вт); а судя по образцам, были и на 28 кВ, и даже на 8,5 кВ. Полное название, соответственно, КЛВ-10, КЛВ-35 и (вероятно) КЛВ-28, КЛВ-8,5.

Производители - ленинградский НИИ "Гириконд" (где они, собственно, и были разработаны в конце 40-х годов под руководством Б. С. Гальперина) и харьковский завод "Радиодеталь" (в дальнейшем "Элитан").

Электрические параметры

Диапазон выпускаемых номиналов - 47 МОм ... 1 ГОм
Рабочая температура -60 ... +60°С
Температурный коэффициент сопротивления не более -0,25%/°С

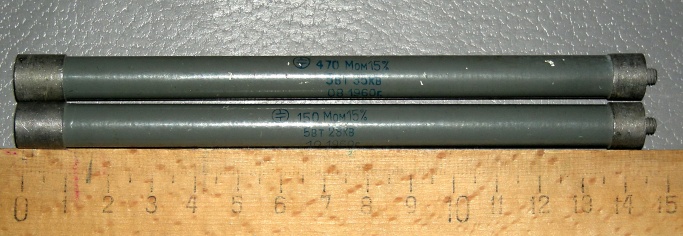

(фото с форума Портативное ретрорадио)

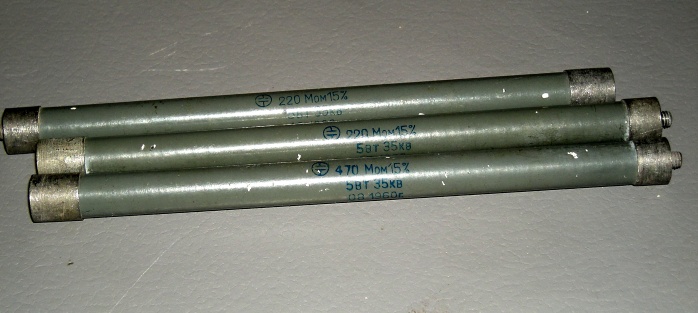

(фото с форума Портативное ретрорадио)

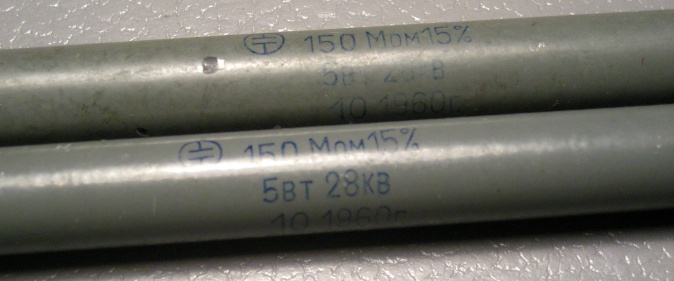

(фото с форума Портативное ретрорадио)

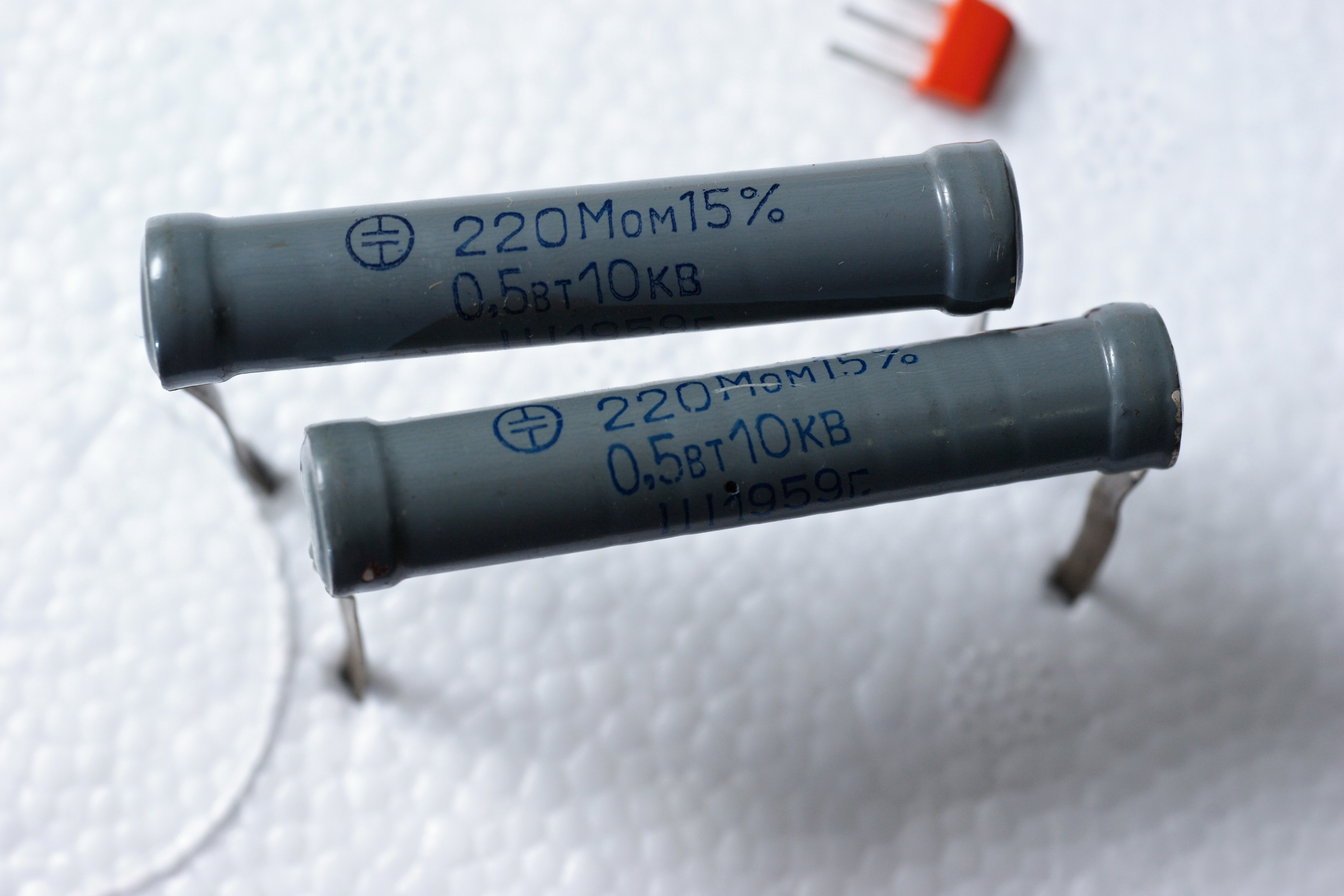

(фото с форума Портативное ретрорадио)

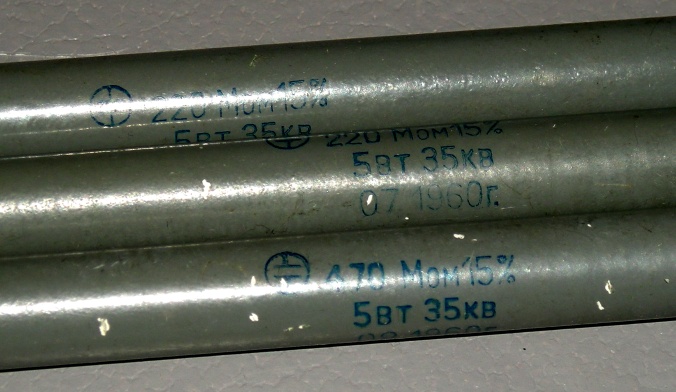

(фото с форума Портативное ретрорадио)

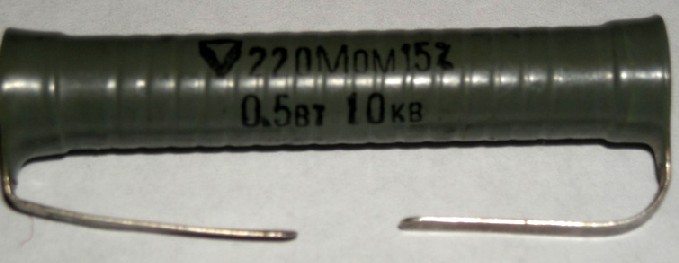

(фото Александроа Назаренко)

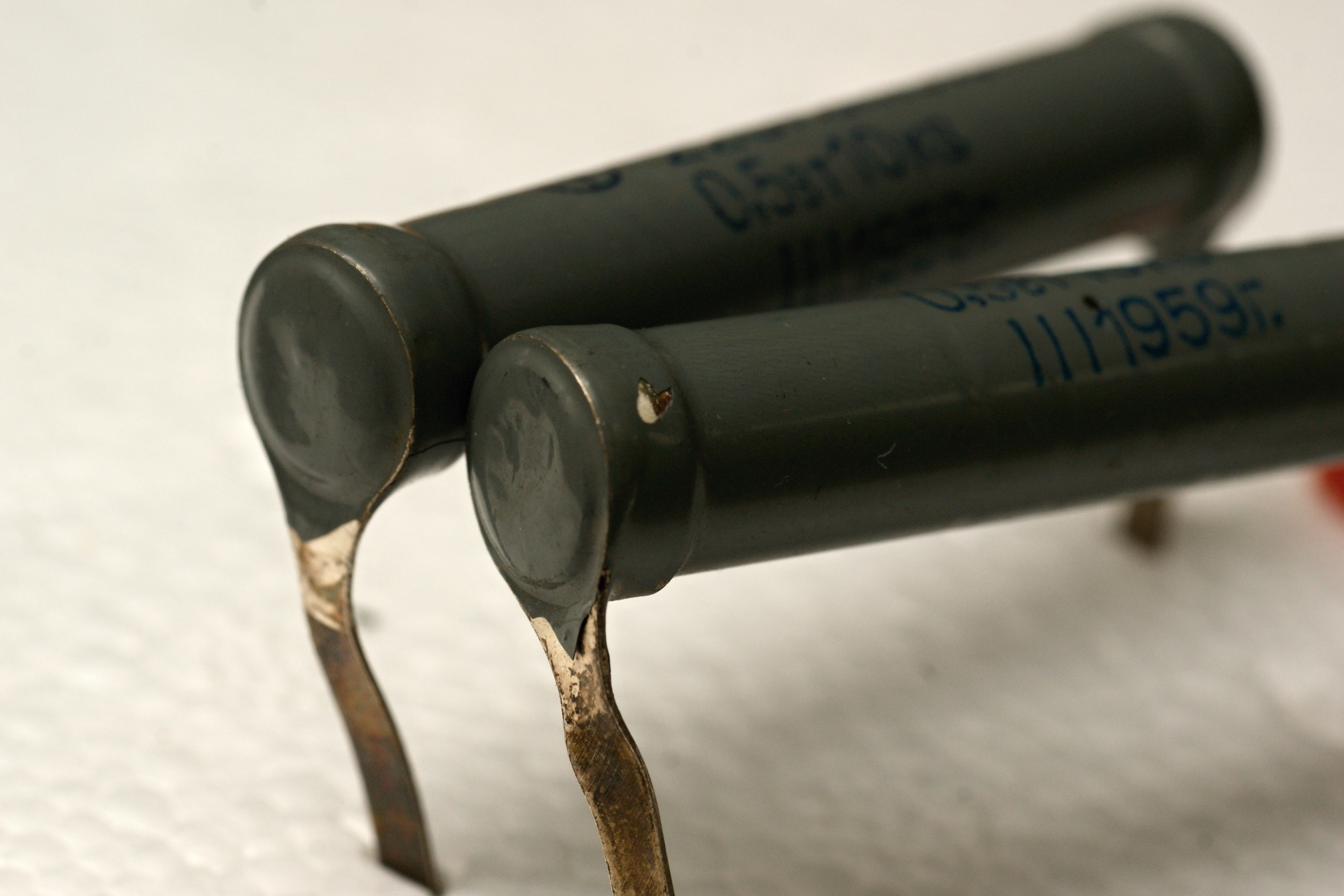

(фото с форума Портативное ретрорадио)


(фото с форума Портативное ретрорадио)


(фото с форума Портативное ретрорадио)

Источники:

1. Справочник радиолюбителя. Издание третье. Под общей редакцией А. А. Куликовского. - М.-Л.: Госэнергоиздат, 1963 (Массовая радиобиблиотека, вып. 394).
2. Верхопятницкий П.Д. Электрические элементы судовых радиоэлектронных и вычислительных устройств. Л.: Судостроение, 1967.
3. Справочник радиолюбителя. Р. М. Терещук, Р. М. Домбругов, Н. Д. Босый, С И. Ногин, В. П. Боровский, А. Б. Чаплинский. В двух частях. Изд. 6-е. "Техника", 1970
4. Алексеев Н.Г., Прохоров В.А., Чмутов К.В. Современные электронные приборы и схемы в физико-химическом исследовании, изд. 2-е, переработанное и дополненное. Изд. "Химия", 1971.
5. Мартюшов К.И., Зайцев Ю.В. Технология производства резисторов. Учебн. пособие для специальности "Полупроводники и диэлектрики", М., "Высш. школа", 1972
6. Краткий справочник радиолюбителя. Березовский М.А., Писаренко В.М. - Киев "Технiка", 1975
7. Волгов В.А. Детали и узлы радиоэлектронной аппаратуры. Изд. 2-е, перераб. и доп. М., "Энергия", 1977.
8. Житников В.С., Куркин В.И. Оборудование для производства резисторов. - М.: Энергия, 1979.
