Серия содержит микросборки, представляющие собой различные узлы электроизмерительных приборов.
В отличии от "настоящей" 203ей серии (принадлежащей МЭПу), её ведомственная родословная - предприятия Минприбора.

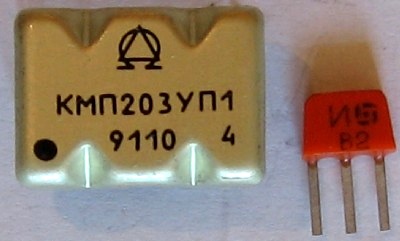

Усилитель (узел защиты) предназначен для установки в комбинированные электроизмерительные приборы в целях защиты от перегрузок входных цепей и измерительной головки мультиметров в условиях макроклиматических районов с умеренным и тропическим климатом. |
 |
Это незначительно доработанный вариант КМП201УП1-М - изменены номиналы сопротивлений и добавлен один вывод.
Производитель - "Микропровод", Кишинёв, Молдавия. Начало выпуска - приблизительно 1983 год.
 | |
| |
| |
| |
| |
| |
|

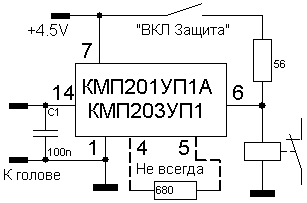

Схема включения:

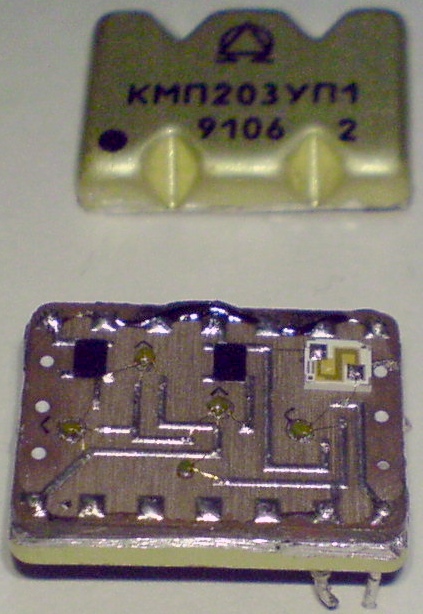

 (фото с форума Портативное ретрорадио) |

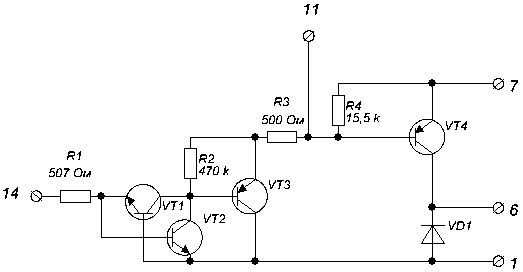

Схема, составленная Вячеславом Миловановым:
|

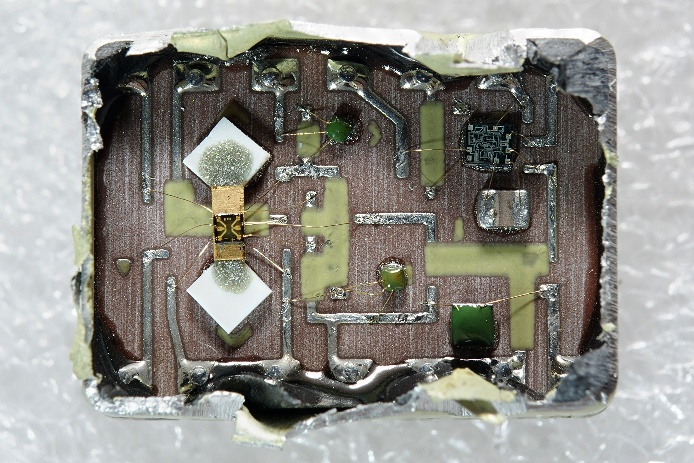

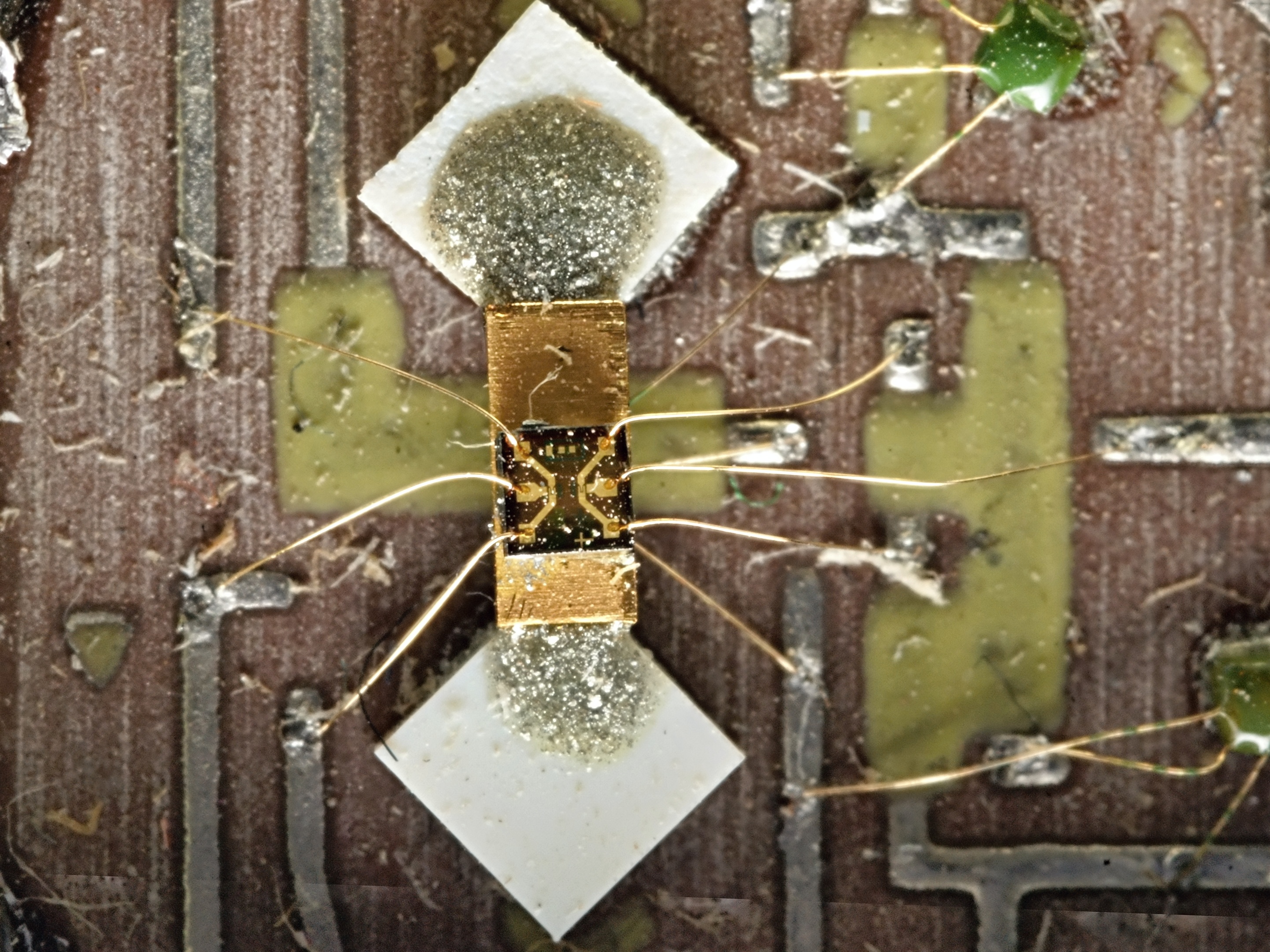

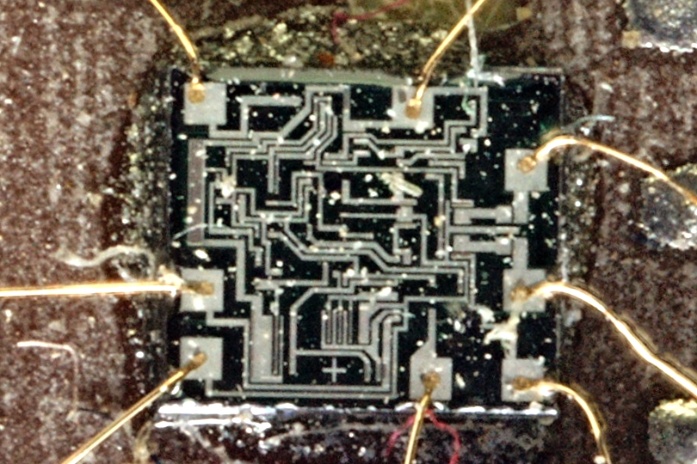

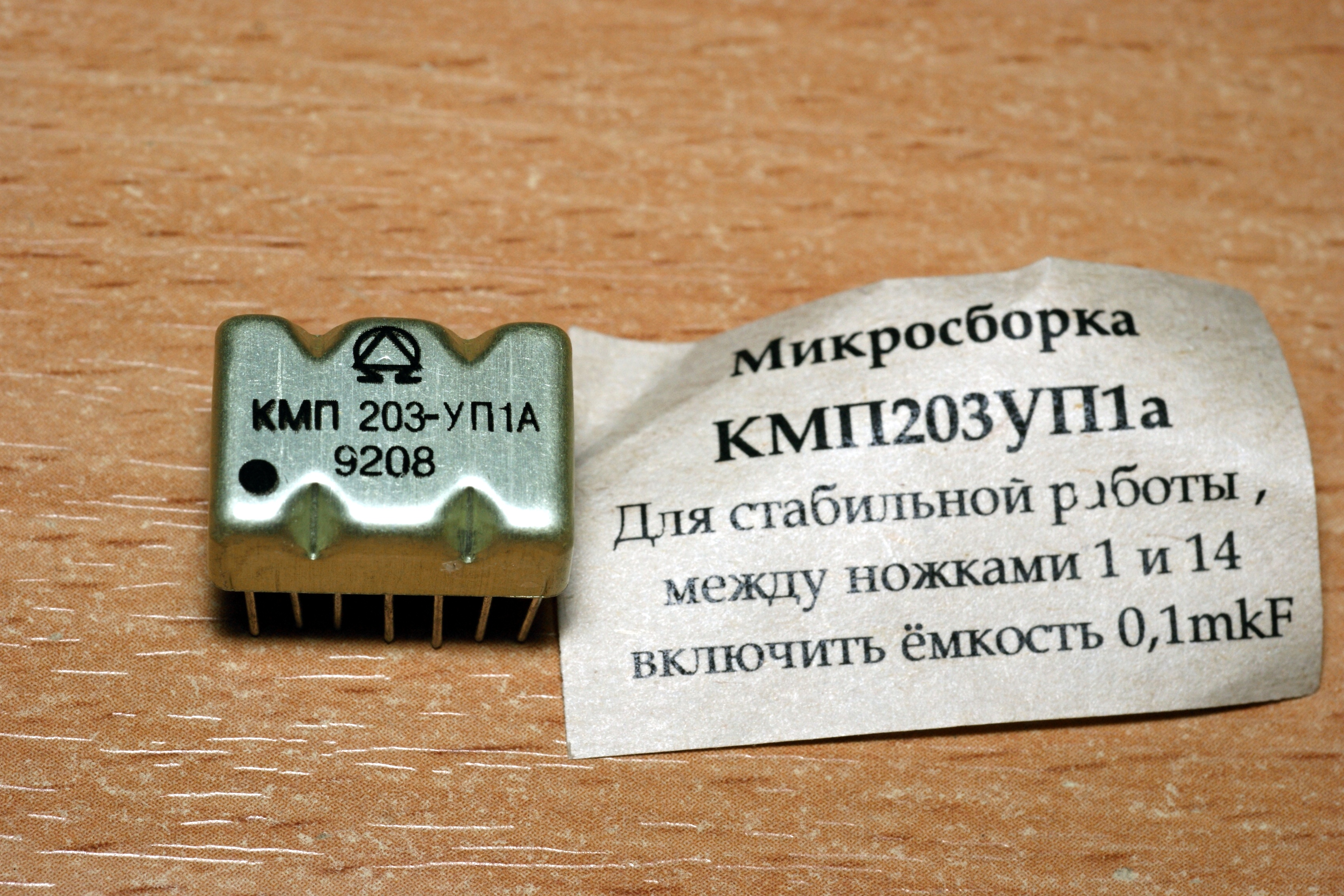

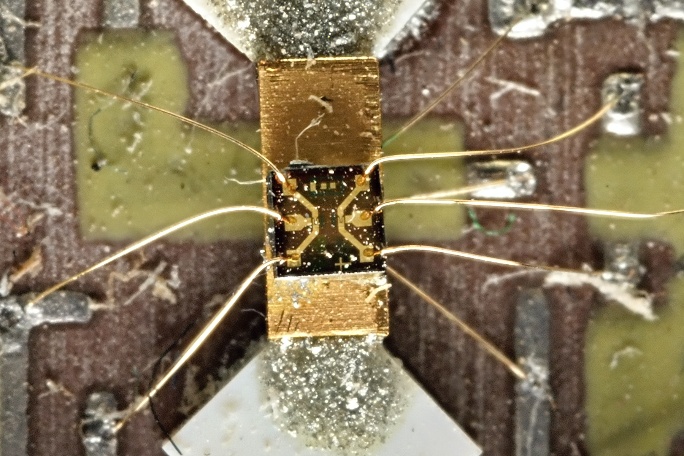

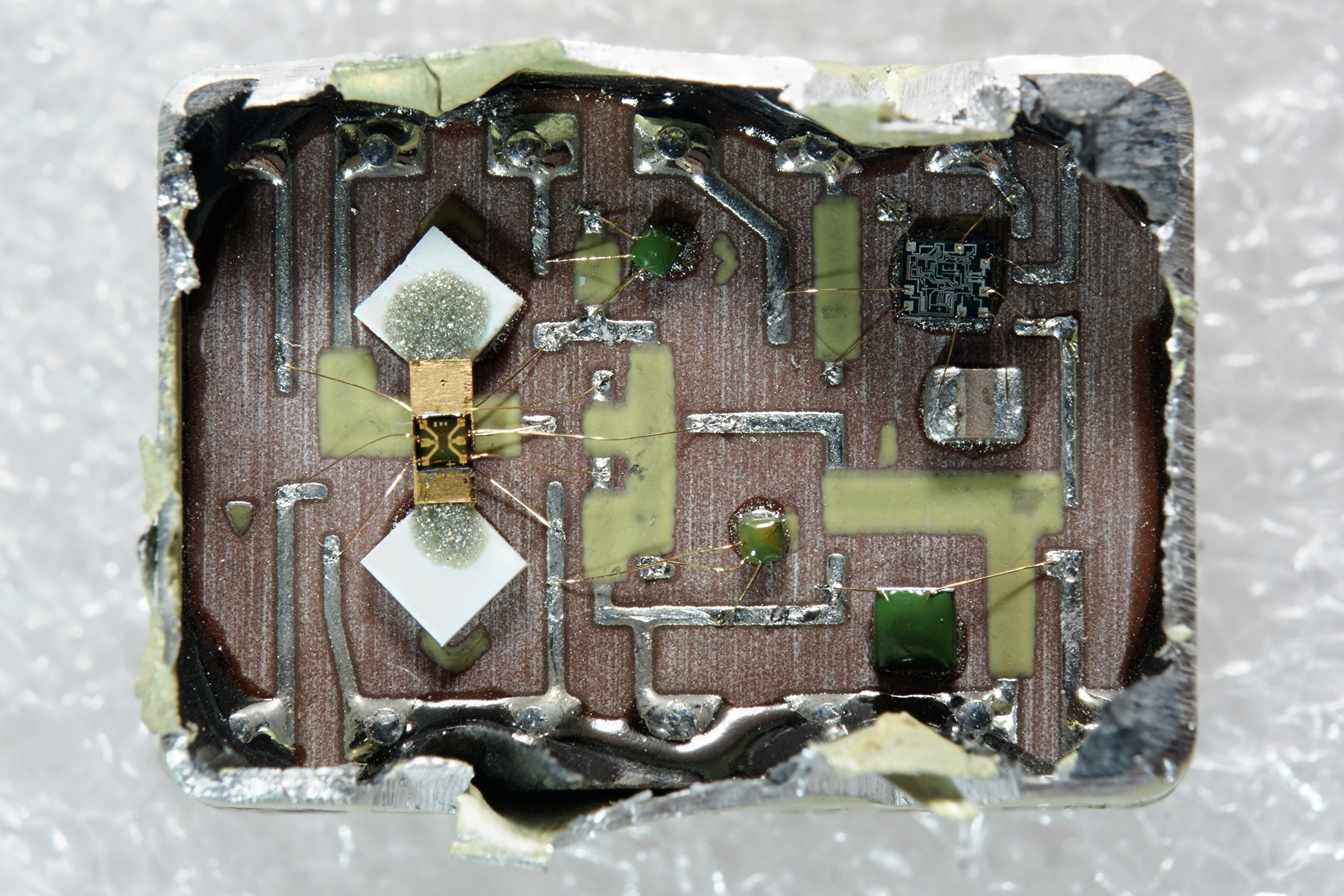

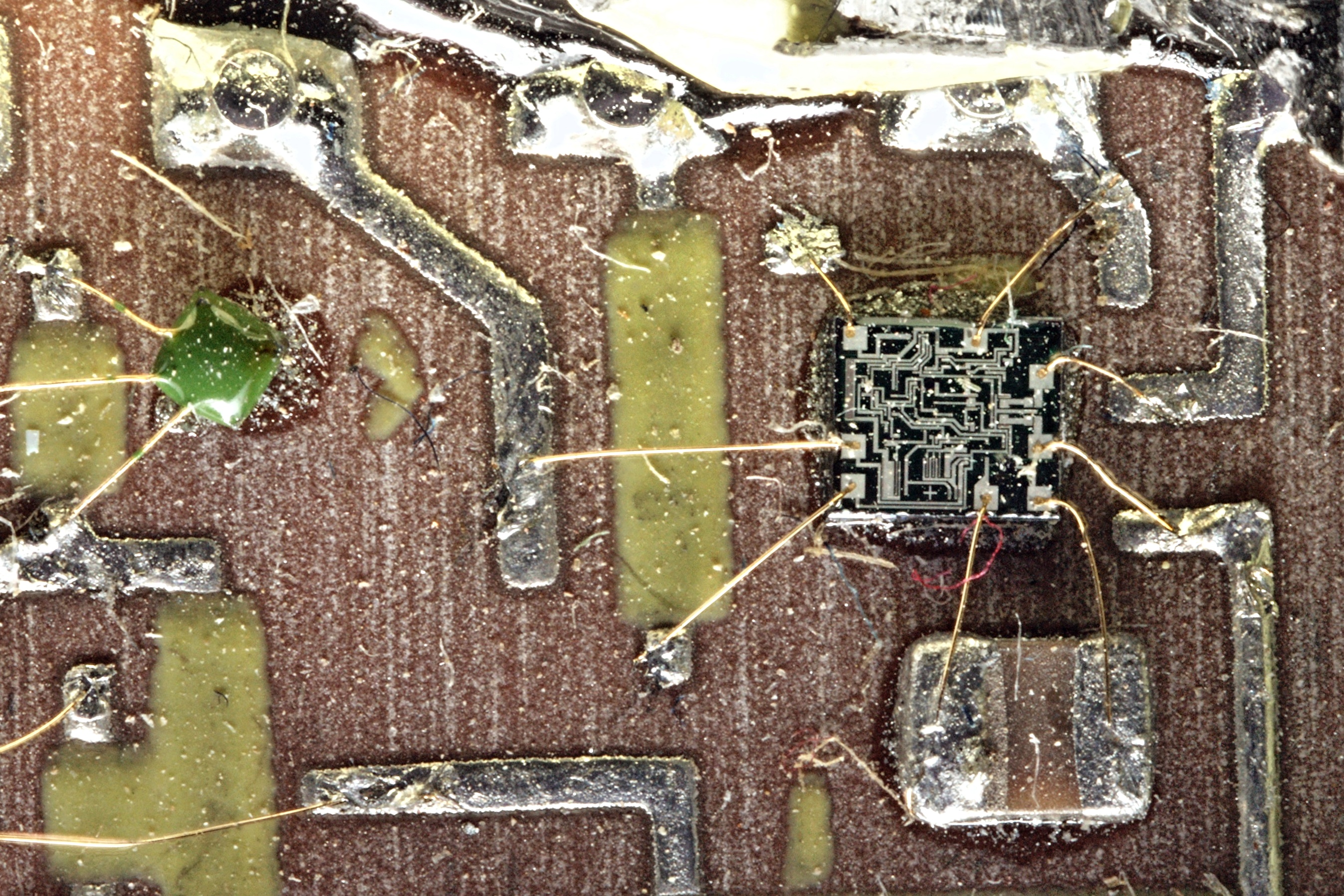

А вот чем отличается версия микросборки с буквой "А" - пока неизвестно... как минимум, схемой - в ней использована 740УД2. Вообще, микросборка производит странное впечатление, внутренности чрезвычайно похожи на М2УПЭ4221. Перемаркировка?

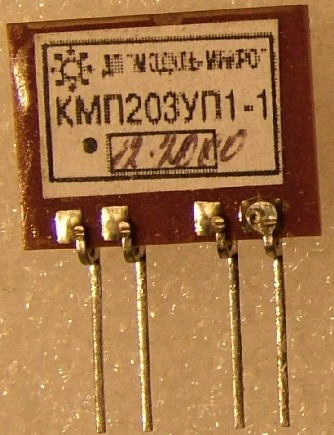

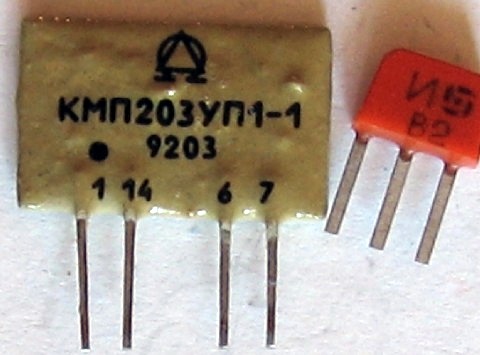

Дитя перестройки, результат максимального удешевления КМП203УП1.
Производители - "Микропровод" (ныне Micron S.A.), Кишинёв, Молдавия и ДП "Модуль-Микро" (бывший "Ужгородприбор"), г.Ужгород, Украина.
Максимальное входное напряжение - 1000 В
Напряжение срабатывания не более -0,53 В

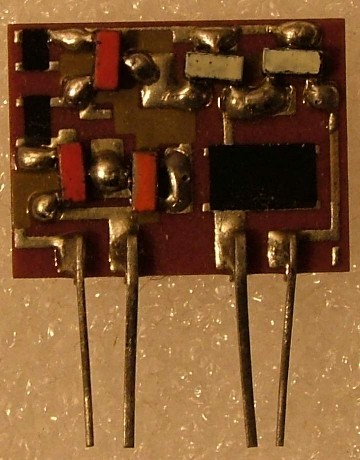

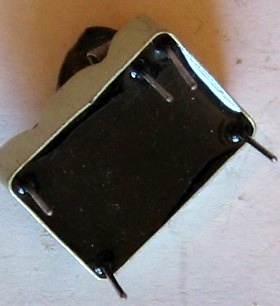

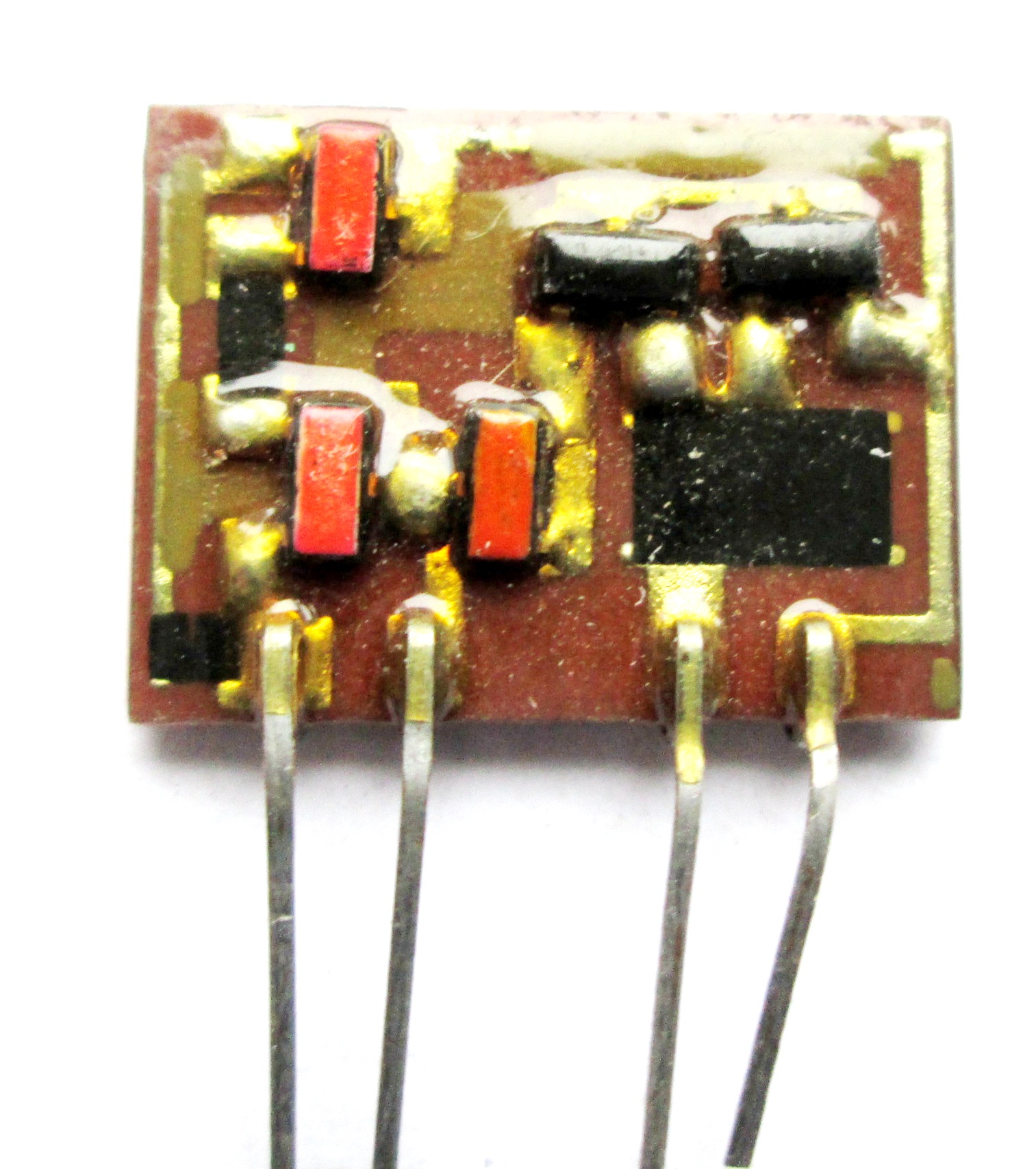

 (фото с форума Портативное ретрорадио) |

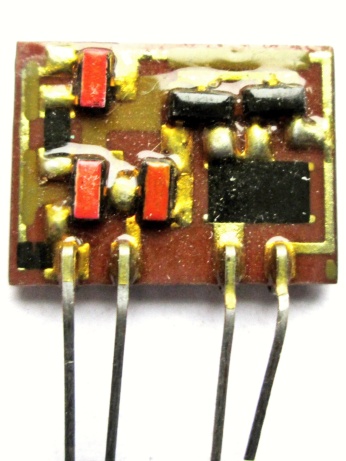

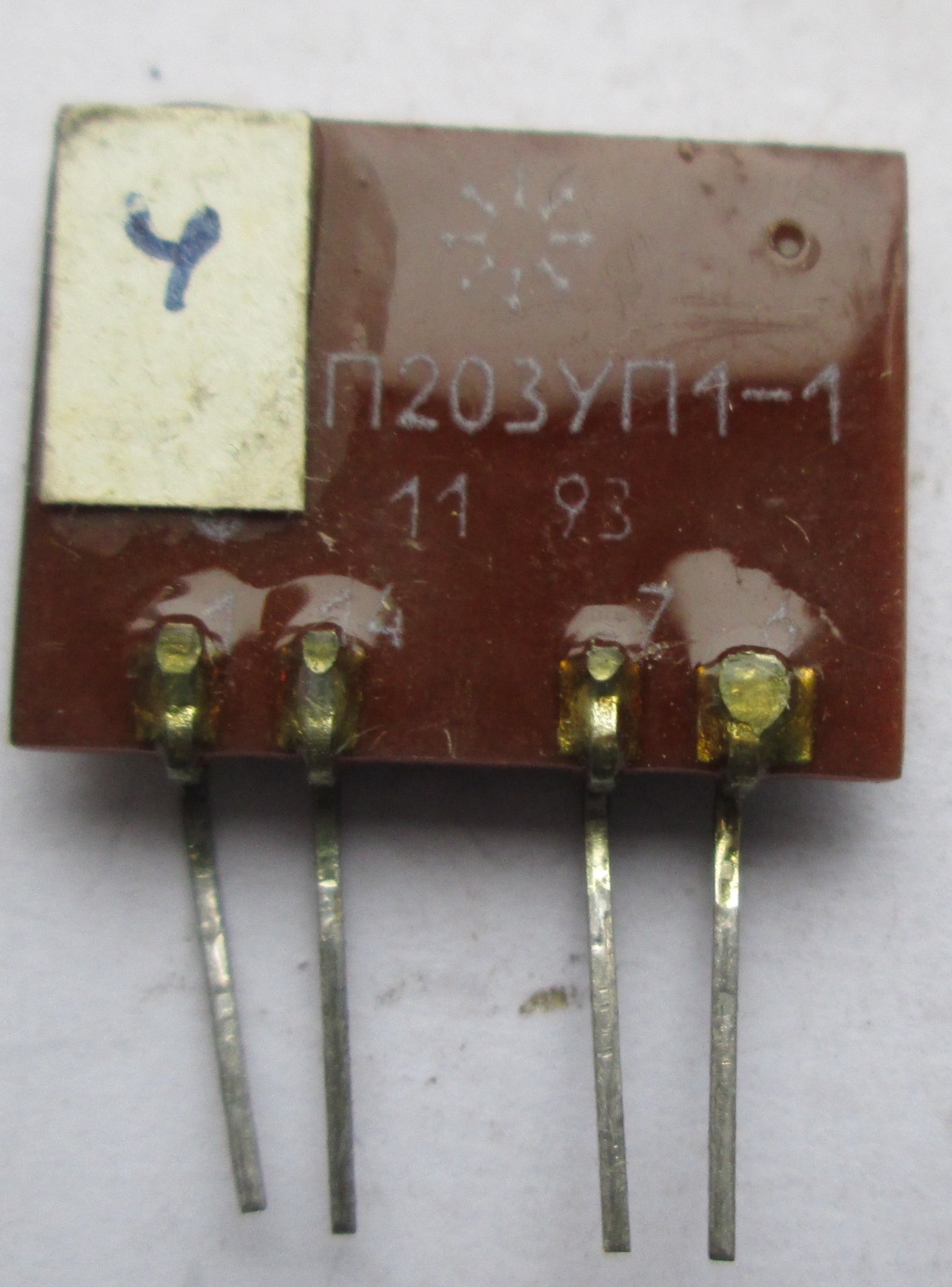

 (фото с форума Портативное ретрорадио) |
Источники:
1. Приборы и средства автоматизации. Отраслевой каталог 3.6 Принадлежности, запасные части к электроизмерительным приборам. Москва, Всесоюзный Научно-Исследовательский Институт Информации и Экономики (ИНФОРМПРИБОР), 1992.
