КР

Ещё один представитель серии мощных слюдяных ВЧ-конденсаторов, даже более редкий, чем КВ. Но, в отличии от тех, его предыстория мне неизвестна.

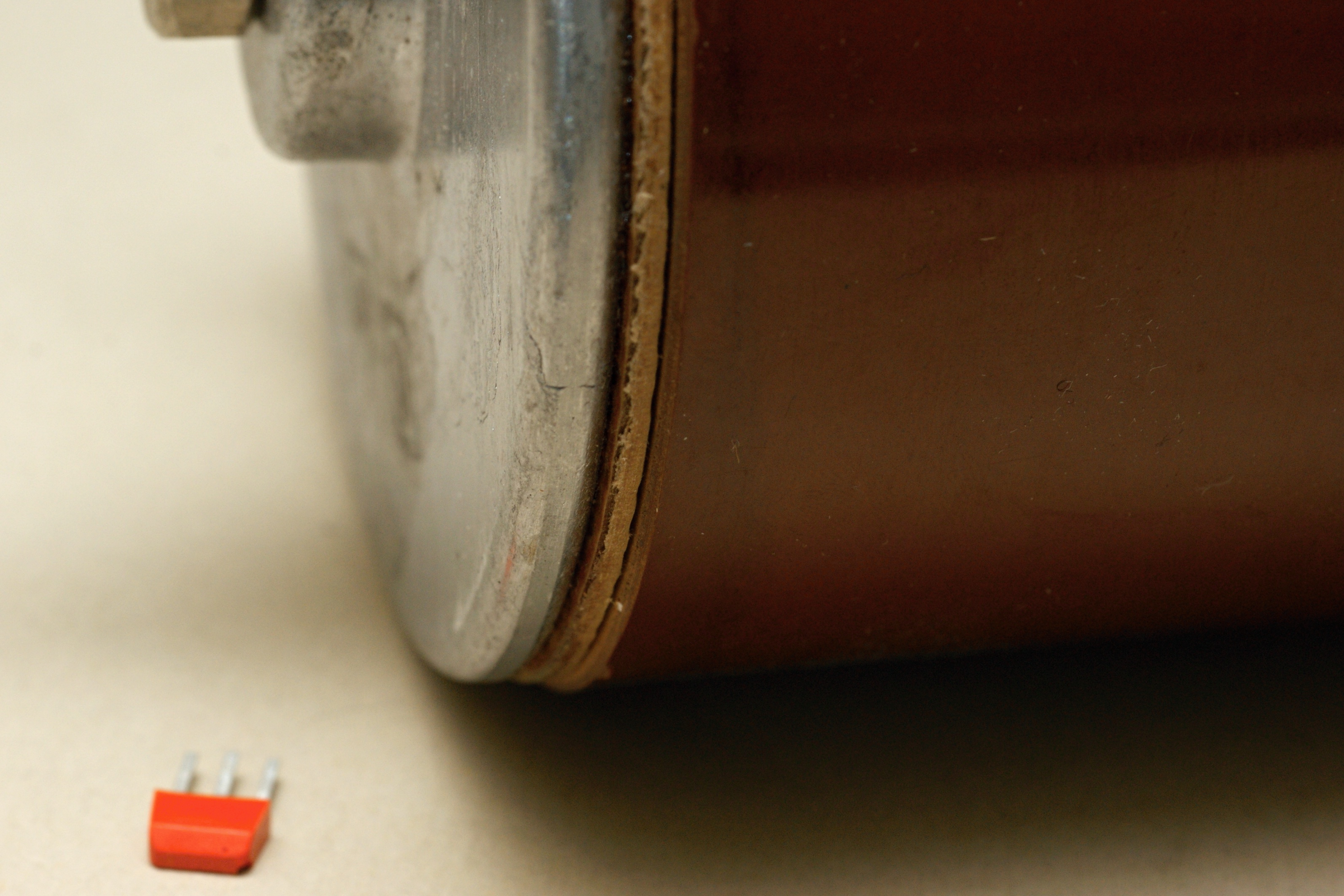

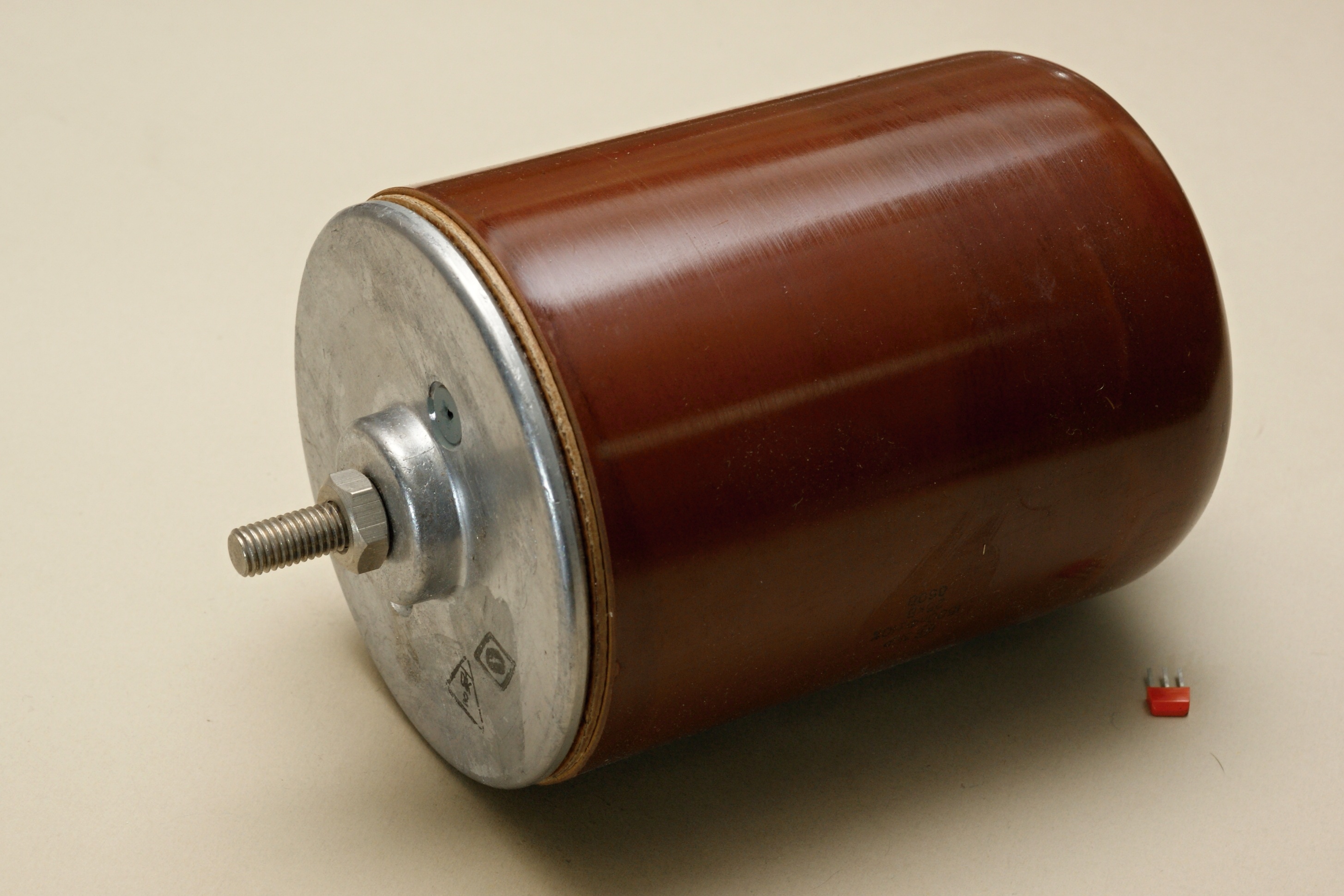

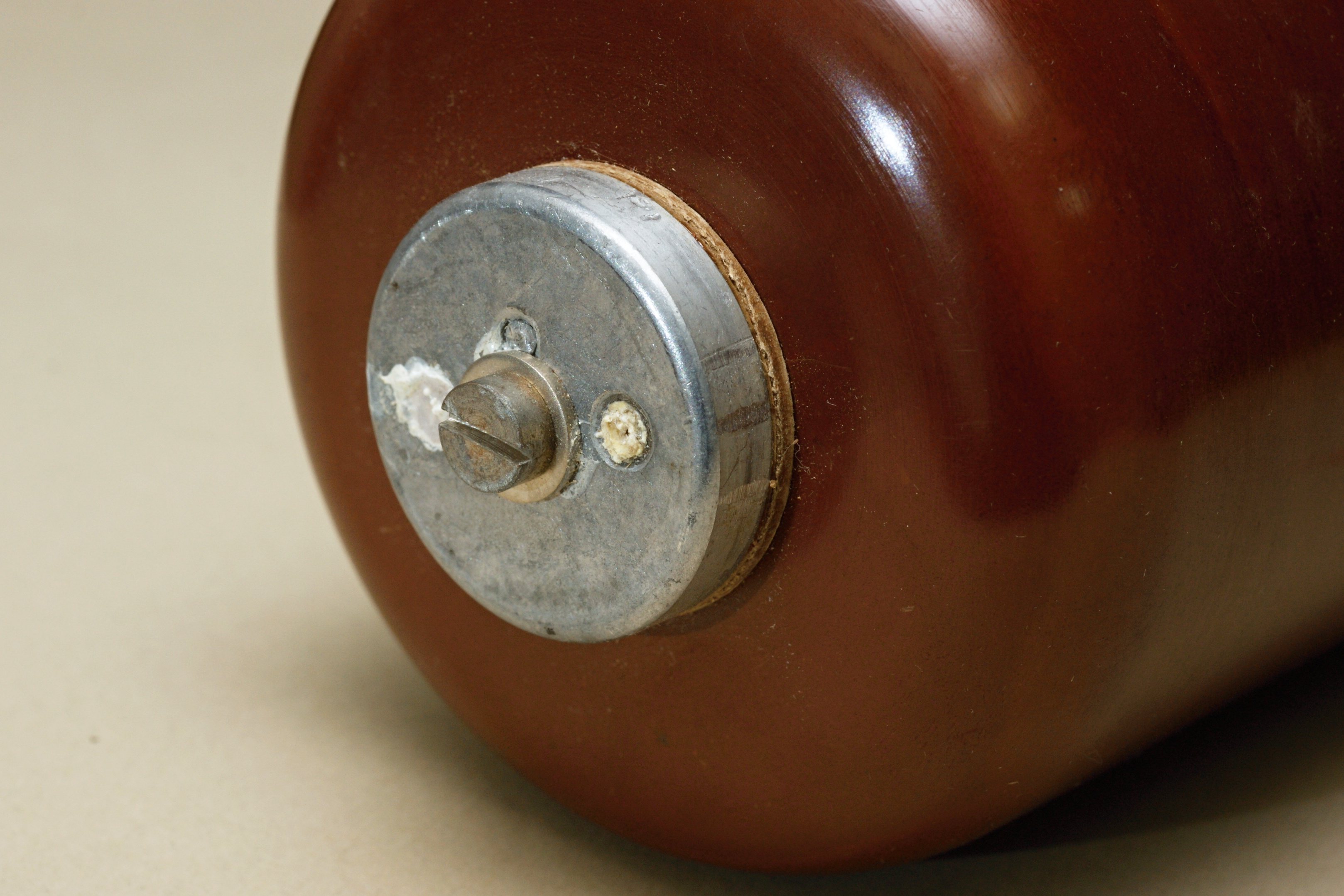

Это слюдяные анодно-разделительные конденсаторы, в цилиндрических корпусах, предназначенные для применения в стационарных и передвижных установках, в цепях высокой частоты с номинальной частотой до 80 МГц, не будучи, однако, частью колебательного контура. В единственном справочнике, где они описаны - довольно старом, нужно сказать - сказано, что они выпускались в керамическом глазурованном корпусе. Но конструкцию позднего образца, как видно, оптимизировали, заменив фарфор на карболит.

По величинам номинальной емкости, рабочих и испытательных напряжений конденсаторы КР подразделяются на одиннадцать типоразмеров, с ёмкостями от 270 пф до 0,25 мкф, и рабочим напряжением от 2 до 25 кВ. Справочный лист и данные из отраслевого каталога на них.

Производитель - Новосибирский завод конденсаторов.

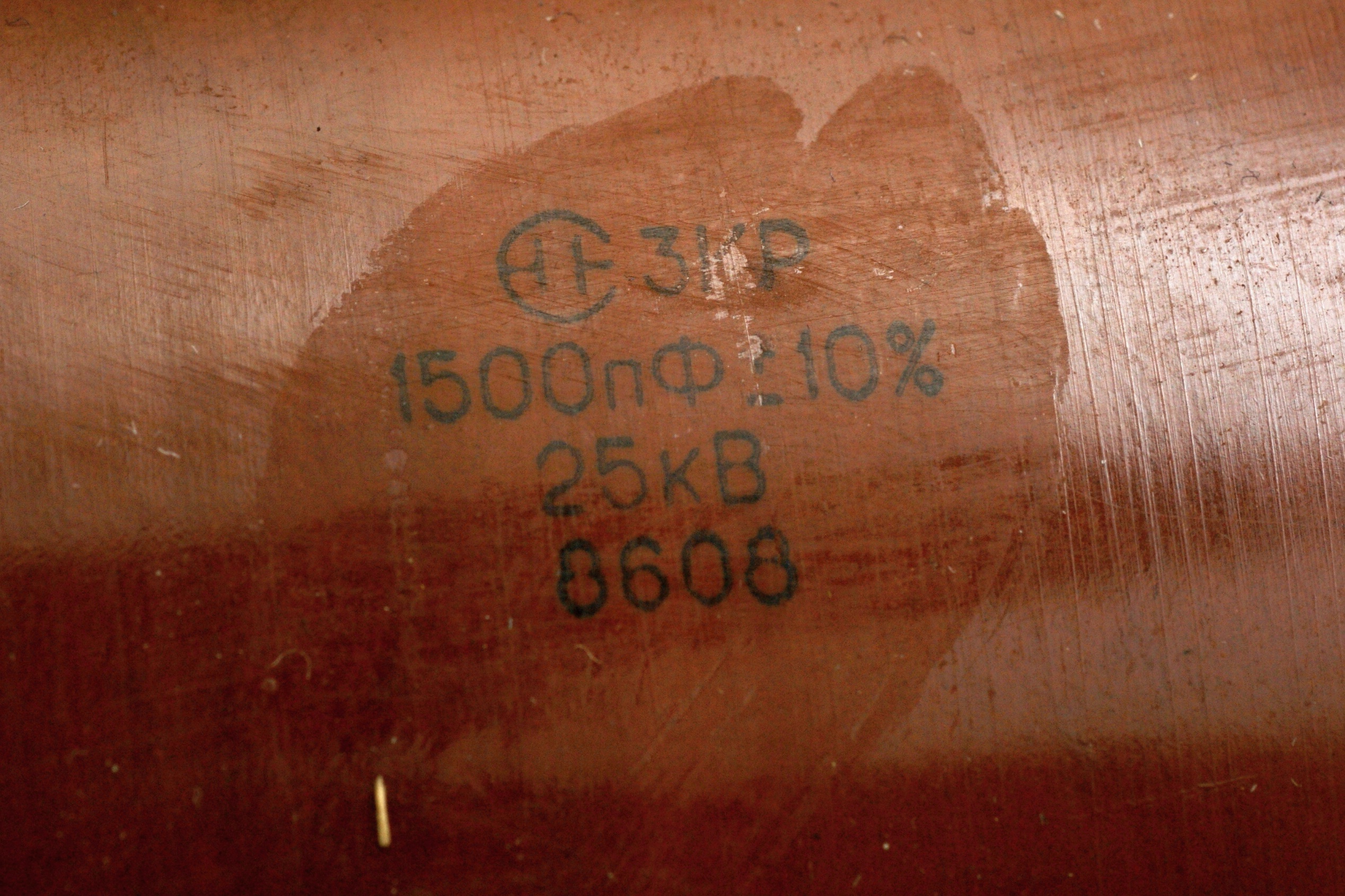

Условное обозначение типоразмера конденсатора состоит из букв и цифр, имеющих следующее значение: буква К — конденсатор, буква Р — анодно-разделительный, цифра перед буквенным индексом — тип конденсатора по габариту, цифра после буквенного индекса — величина емкости в тысячах микромикрофарад, цифра за знаком «-» — величина рабочего напряжения в киловольтах.

Источники:

1. Малинин Р.М. Конденсаторы и сопротивления. М. Воениздат, 1959.
2. Конденсаторы. Справочник. Том II. Конденсаторы постоянной емкости. ВНИИ "Электронстандарт", 1973.
3. Справочник по электрическим конденсаторам / М.Н. Дьяконов, В.И. Карабанов, В.И. Присняков и др.; Под общ. ред. И.И. Четверткова и В.Ф. Смирнова.- М.: Радио и связь, 1983.
