КС175Е + 2С213Е

Импульсные стабилитроны (со сниженной барьерной емкостью). Справочный листок (осторожно, 1,5 мб!) и заводской паспорт на них.

Разработчик и производитель - Новосибирский завод полупроводниковых приборов. Дата разработки - 1970 год, тема ОКР "Полынь", ведущий конструктор Г.А. Марьясов.

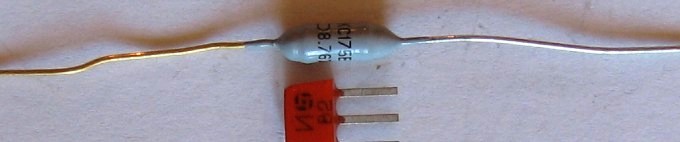

Помимо своей относительной редкости, эта серия имеет крайне необычную черту. Вывод покрыт золотом (я как-то не припомню других стабилитронов с покрытием), но самое главное - только ОДИН! Второй обычный. Почему золотом надо было покрывать именно анод? Ответ - см. "Тайна одной золотой ноги".

Применялись эти стабилитроны в самой разной технике, в том числе и весьма серьёзной:

"Приказом МЭП от 3 августа 1974 г. в связи с началом серийного производства комплексов 15А14, 15А15, 15A30 и с целью дальнейшего повышения качества и надёжности электронной техники, идущей на комплектацию объектов ракетно-космического комплекса заводу НЗПП поручено обеспечить разработку и утверждение в IV квартале 1974г. дополнение к перечню ЭРЭ с индексом «ОС» на изделия 2С113А, 2С119А, 2С175Е, 2С21ЗЕ.
...
Указанием МЭП от 10 марта 1976 г. в свете решения комиссии ВПК предусматривается выполнение работы по обеспечению применения изделий электронной техники в объектах М-3 и «Грань» со сроком активного существования 3-5 лет, в том числе ... по НЗПП — по изделиям 2С175Е-2С213Е и ряду диодов завода, на которые необходимо оформить дополнения к НТО для поставки на эти объекты."

К началу 90-х они были помещены в категорию неперспективных приборов, с рекомендацией замены на КС175Ж, КС213Ж и.т.д.

Источники:

1. Полупроводниковые приборы. Справочник. Том IV. Полупроводниковые диоды. Издание второе. - Министерство электронной промышленности СССР. Научно-исследовательский институт, 1971.
2. Пляц О. М. Справочник по электровакуумным, полупроводниковым приборам и интегральным схемам. Минск, <Вышэйш. школа>, 1976.
3. Справочник радиолюбителя-конструктора - 3-е изд., перераб. и доп. - М.: Радио и связь, 1983 (Массовая радиобиблиотека, Вып. 1043).
4. Горобец А.И. и др. Справочник по конструированию радиоэлектронной аппаратуры (печатные узлы) / А.И. Горобец, А.И. Степаненко, В.М. Коронкевич. - К.: Технiка, 1985
5. Перечень неперспективных ПП и рекомендуемых замен. - Центральное конструкторское бюро "Дейтон", 1991.
6. Черепанов В. П. и др. Электронные приборы для защиты РЭА от электрических перегрузок: Справочник / В.П.Черепанов, А.К.Хрулев, И.П.Блудов.- М.: Радио и связь, 1994.
7. Хрулев А. К., Черепанов В. П. Диоды и их зарубежные аналоги: Справочник. В 3 т. Том 2. - М.: ИП РадиоСофт, 1999
8. Александр Брыкин. «Я сын России двадцатого века» — Книга воспоминаний — Серия «Жизнь замечательных сибиряков» — Новосибирск — 2007 г.
