КТ337А - КТ337В

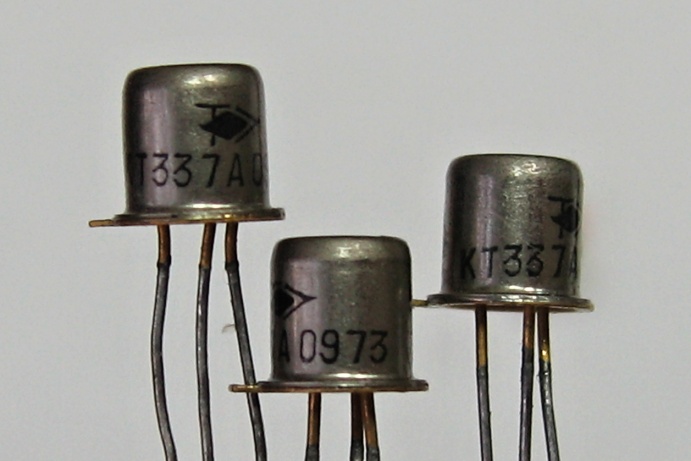

транзистор КТ337А

Маломощные высокочастотные p-n-p транзисторы. Справочный лист и заводской паспорт на них.

Это универсальные транзисторы с граничной частотой 500-600 МГц, пригодные как для линейных схем, так и для переключательных (напряжение насыщения К-Э не более 0,2 В, время рассасывания не более 25-28 нс). Могу отметить, что работать они могли только в весьма низковольтных схемах. Допустимое напряжение коллектор-эмиттер всего 6 вольт, эмиттер-база 4 вольта.

Разработаны они были московским НИИ полупроводниковой электроники (ныне НПП "Пульсар"), а серийным выпуском занимался Рижский завод полупроводниковых приборов (ныне "Альфа").

Из интересного - судя по справке, у них было предусмотрено аж три типа корпусов, причём в названии транзистора это никак не отражалось. Если металлостеклянный был вполне массовым, пластмассовый TO-92 (ну или как он у нас назывался) более редок, но всё же встречался, то вот "вариант II" я в жизни не видел ни разу...

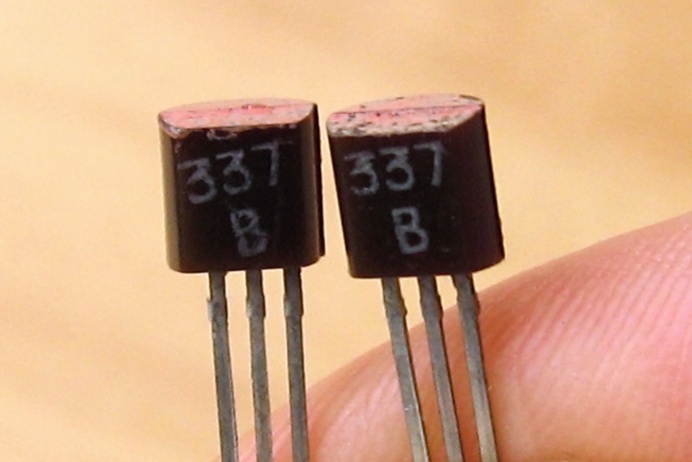

транзистор КТ337В

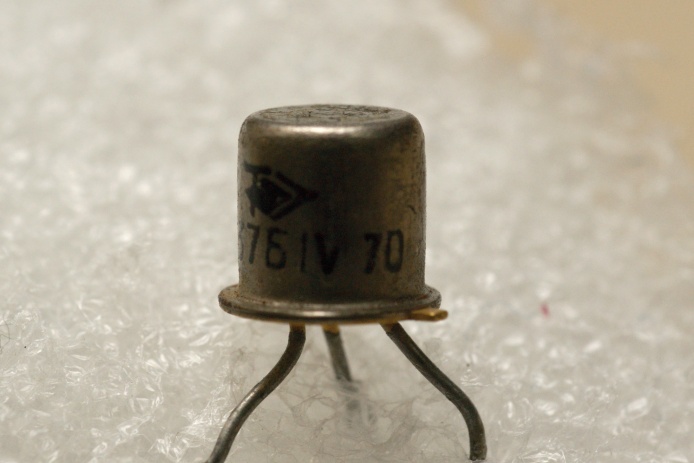

транзистор КТ337Б

Источники:

1. Полупроводниковые приборы. Справочник. Том XIV. Транзисторы. Издание второе. - Министерство электронной промышленности СССР. Научно-исследовательский институт.
2. Пляц О. М. Справочник по электровакуумным, полупроводниковым приборам и интегральным схемам. Минск, <Вышэйш. школа>, 1976.
3. Справочник по полупроводниковым диодам, транзисторам и интегральным схемам. Под общ. ред. Н. Н. Горюнова. Изд. 4-е, перераб. и доп. М., "Энергия", 1977
4. Лавриненко В.Ю. Справочник по полупроводниковым приборам. 9-е изд., перераб. К.: Технiка, 1980.
5. Транзисторы для аппаратуры широкого применения: Справочник / К. М. Брежнева, Е. И. Гантман, Т. И. Давыдова и др. Под ред. Б. Л. Перельмана. - М.: Радио и связь, 1981
6. Полупроводниковые приборы: Транзисторы. Справочник/В. А. Аронов, А. В. Баюков, А. А. Зайцев и др. Под общ. ред. Н. Н. Горюнова,— М.: Энергоиздат, 1982.
7. Нефедов А. В., Гордеева В. И. Отечественные полупроводниковые приборы и их зарубежные аналоги: Справочник. — 2-е изд., перераб. и доп. — М.: Радио и связь, 1985.
8. Полупроводниковые приборы: Транзисторы. Справочник/Под общей редакцией Н. Н. Горюнова. Издание второе, переработанное, - М.: Энергоатомиздат, 1985.
9. Транзисторы: Справочник/ О. П. Григорьев, В. Я. Замятин, Б. В. Кондратьев, С. Л. Пожидаев - М.: Радио и связь, 1989.— (Массовая радиобиблиотека; Вып. 1144)
10. Нефедов А. В., Гордеева В. И. Отечественные полупроводниковые приборы и их зарубежные аналоги: Справочник. — 3-е изд., перераб. и доп.— М.: Радио и связь, 1990. (Массовая радиобиблиотека; Вып. 1154).
11. Аксенов А. И. и др. Элементы схем бытовой радиоаппаратуры. Диоды. Транзисторы: Справочник / А. И. Аксенов, А. В. Нефедов, А. М. Юшин.— М.: Радио и связь, 1992. (Массовая радиобиблиотека; Вып. 1190).
12. Петухов В. М. Транзисторы и их зарубежные аналоги. Маломощные транзисторы. Справочник. В 4 т. Т.1. Издание второе, исправленное. - М.: ИП РадиоСофт, 2000.
