2Т602, КТ602

Массовые кремниевые n-p-n меза-планарные транзисторы средней мощности, некогда считавшиеся высокочастотными и высоковольтными.

Разработаны они были в ЦКБ при ВЗПП (ныне это НИИЭТ), ну а выпускал их сам Воронежский завод полупроводниковых приборов.

Заводские паспорта на них, для версий 2Т602, КТ602 1977 и 1991 года, КТ602АМ,БМ и 2Т602-ОС; и данные из отраслевого каталога на 2Т602А,Б и КТ602А,Б,В.

Можно ли найти среди них что-то необычное?...

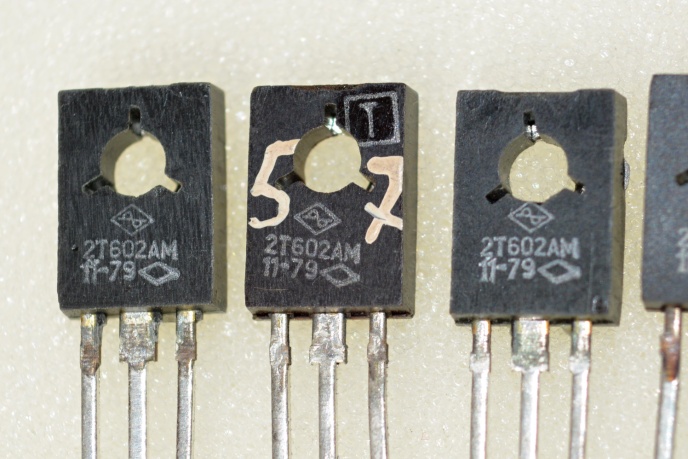

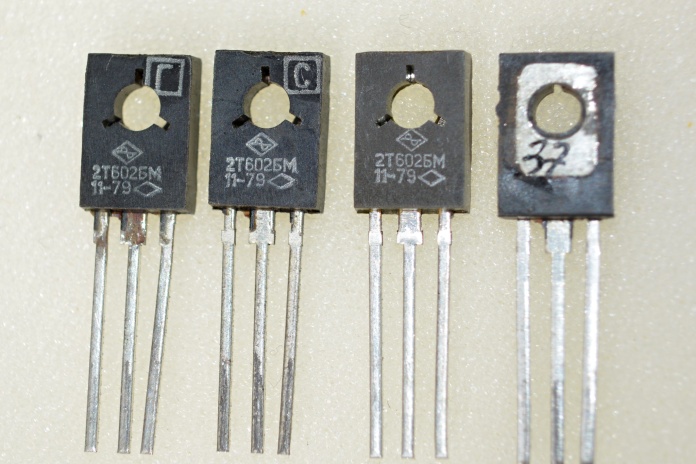

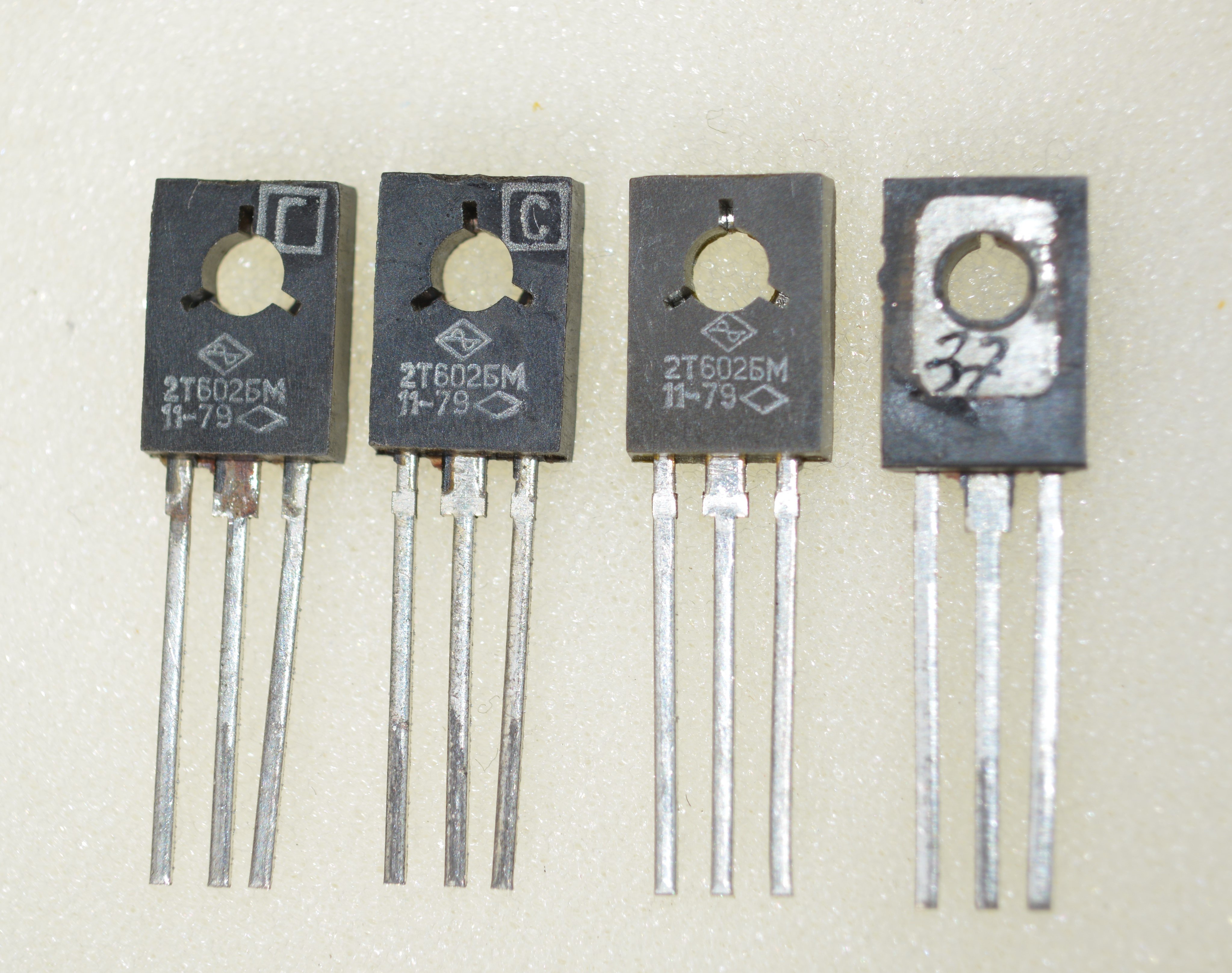

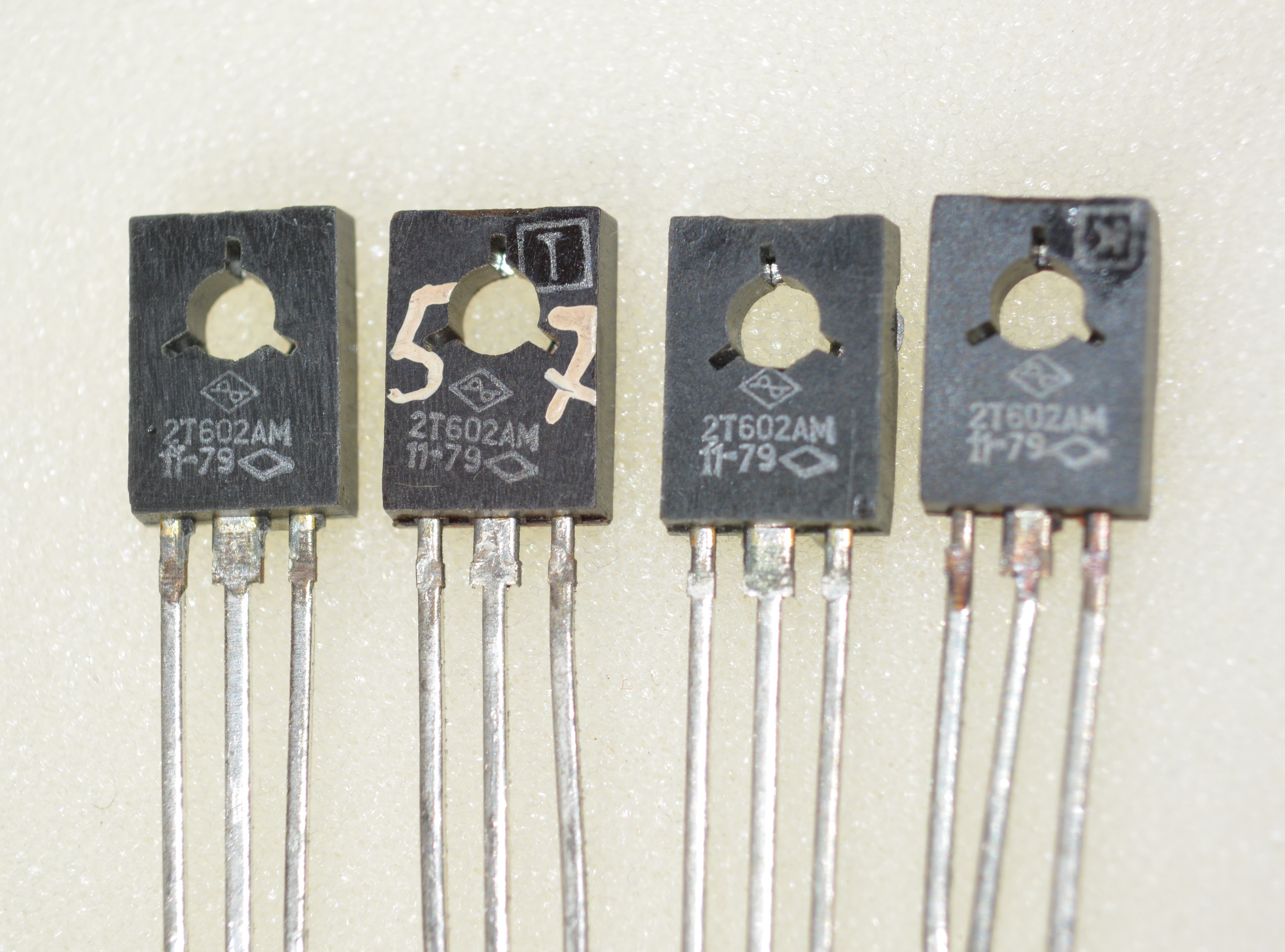

2Т602АМ, 2Т602БМ

Крайне редкий случай транзисторов - с военной приемкой в пластмассовом корпусе!


(фото с форума Портативное ретрорадио)

Причем они даже попали в справочник. Но серийного выпуска так и не случилось, эти образцы - едва ли не из единственной их партии, проходившей испытания.

Производитель - Воронежский завод полупроводниковых приборов.


(фото с форума Портативное ретрорадио)

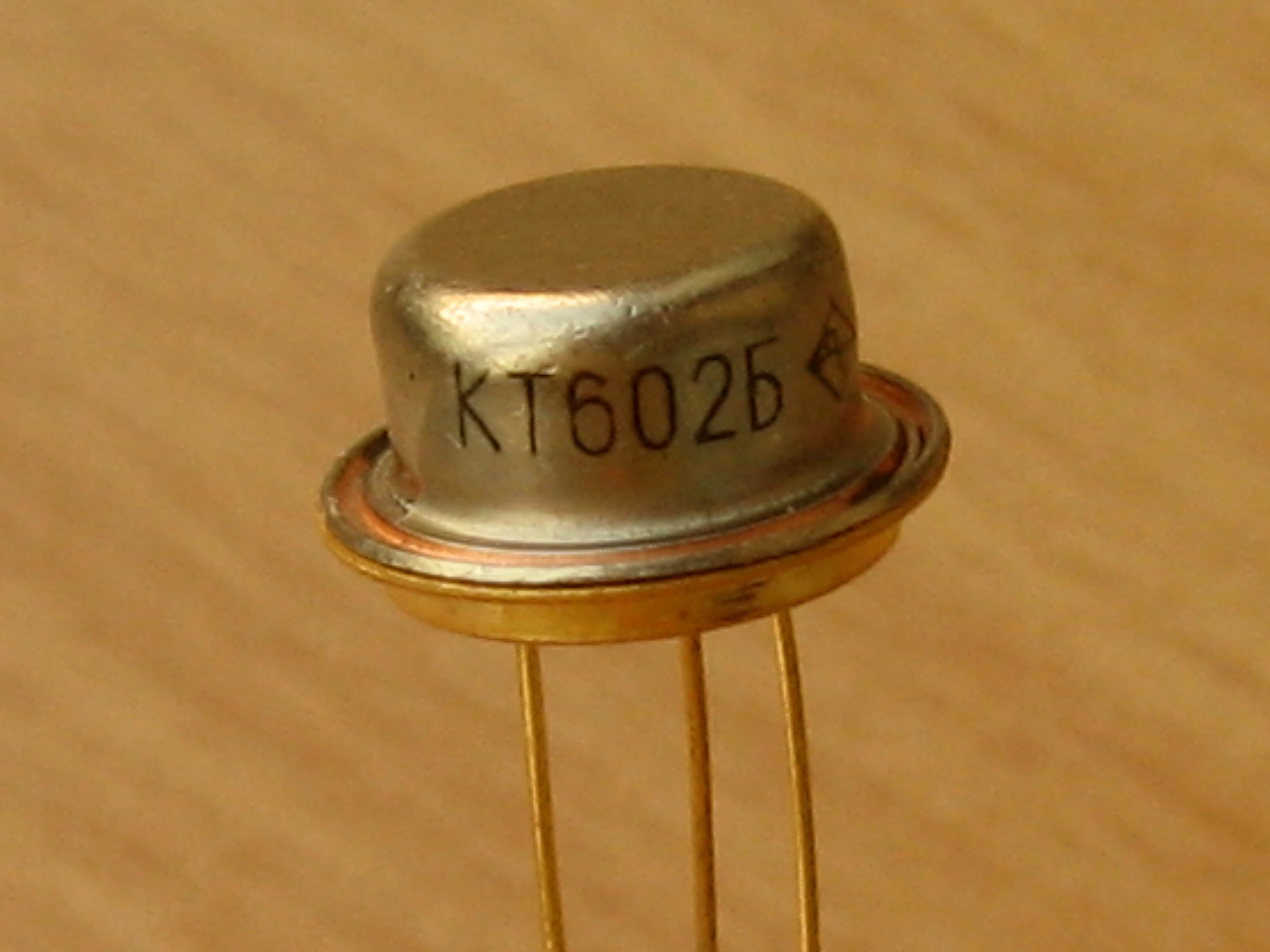

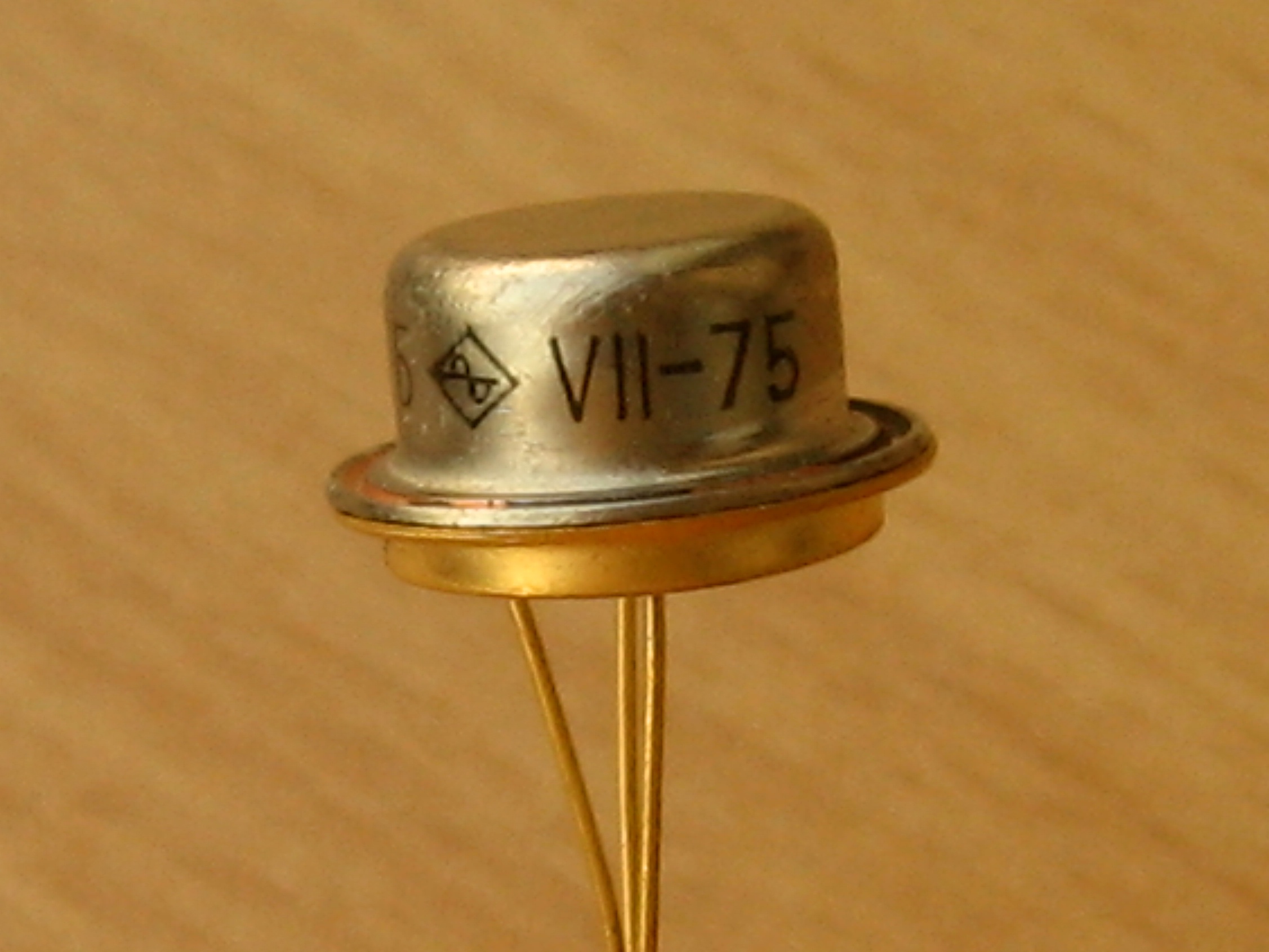

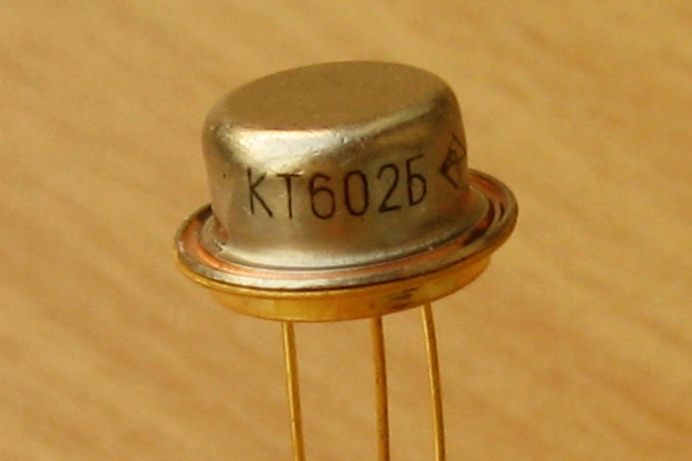

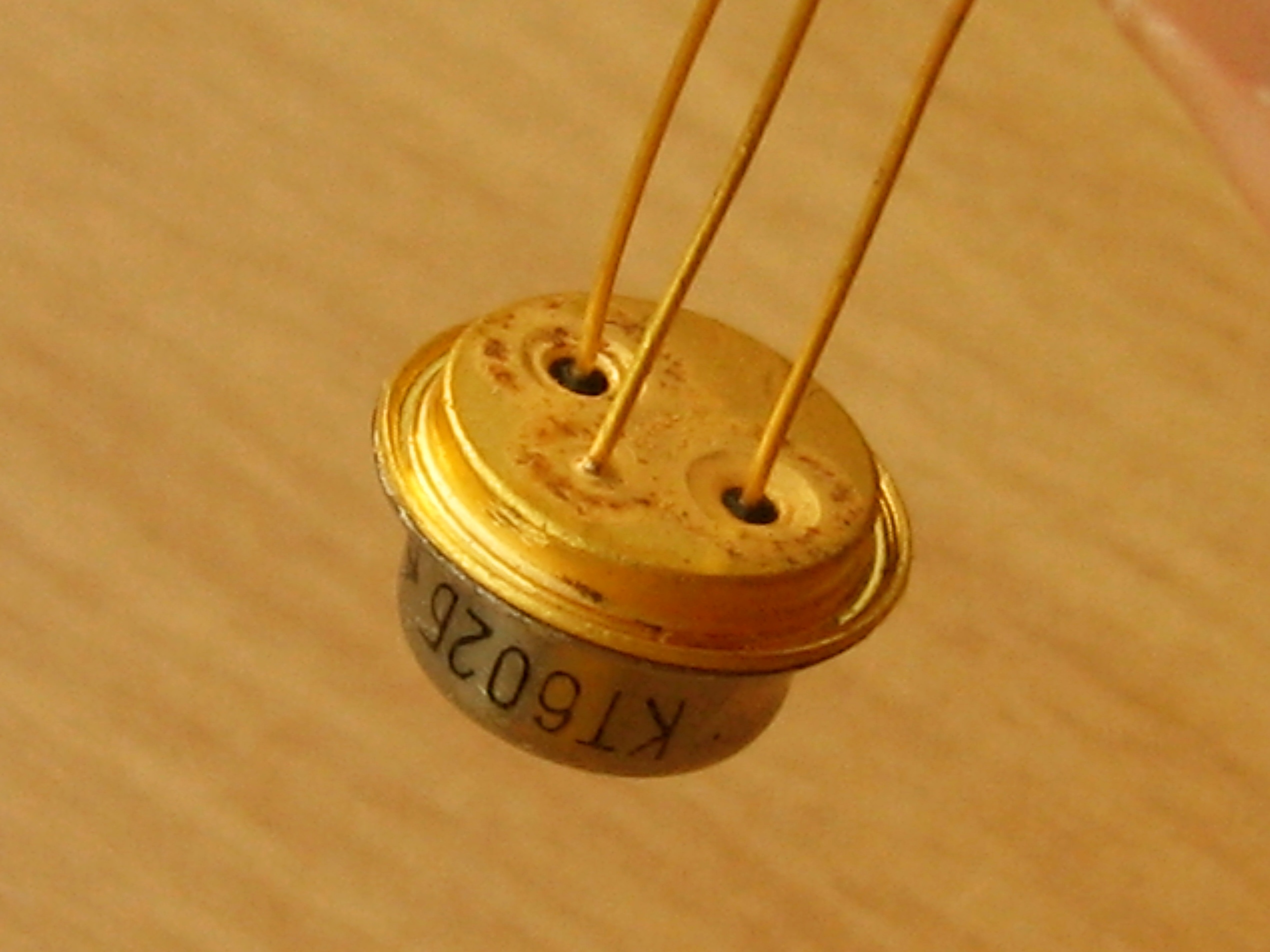

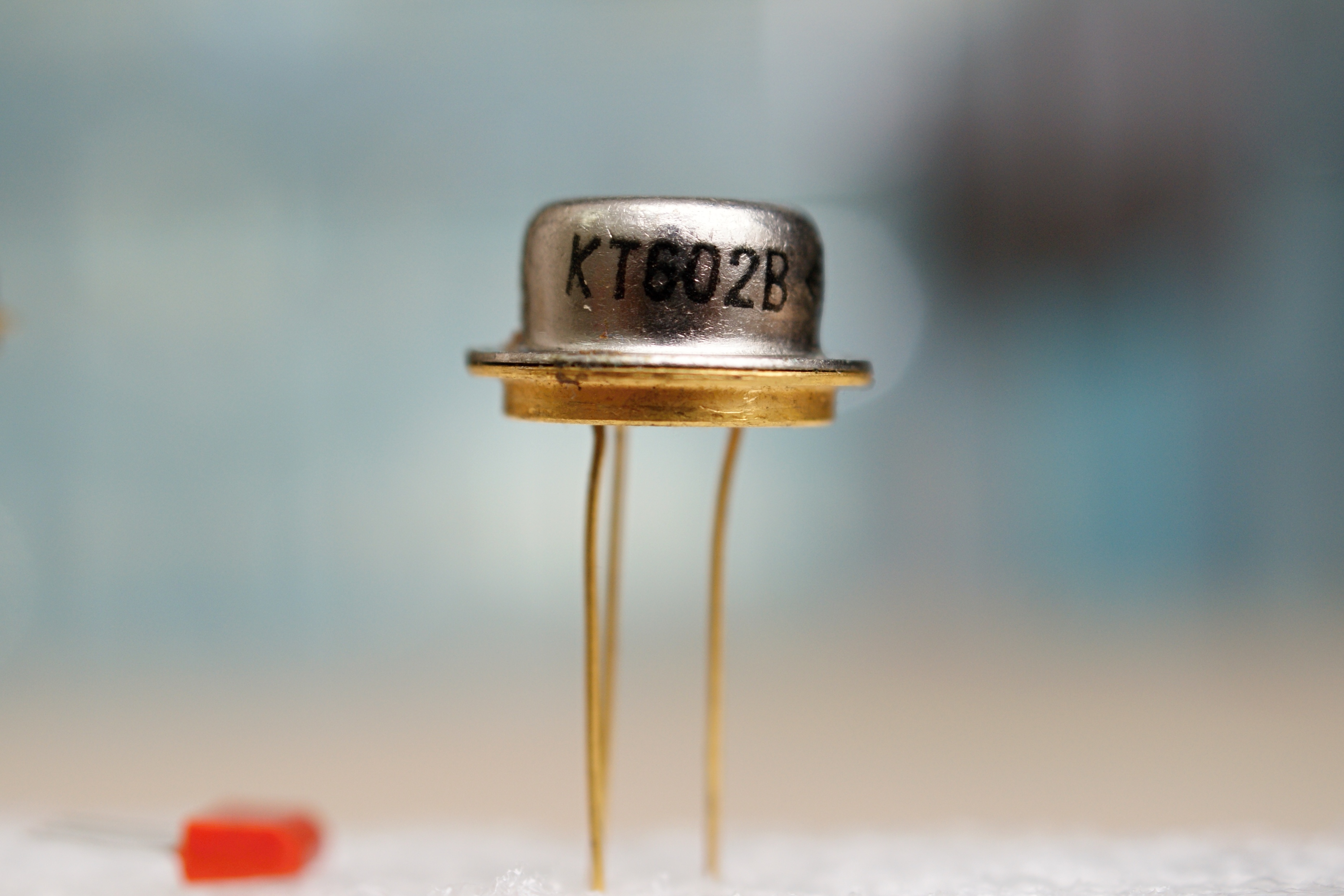

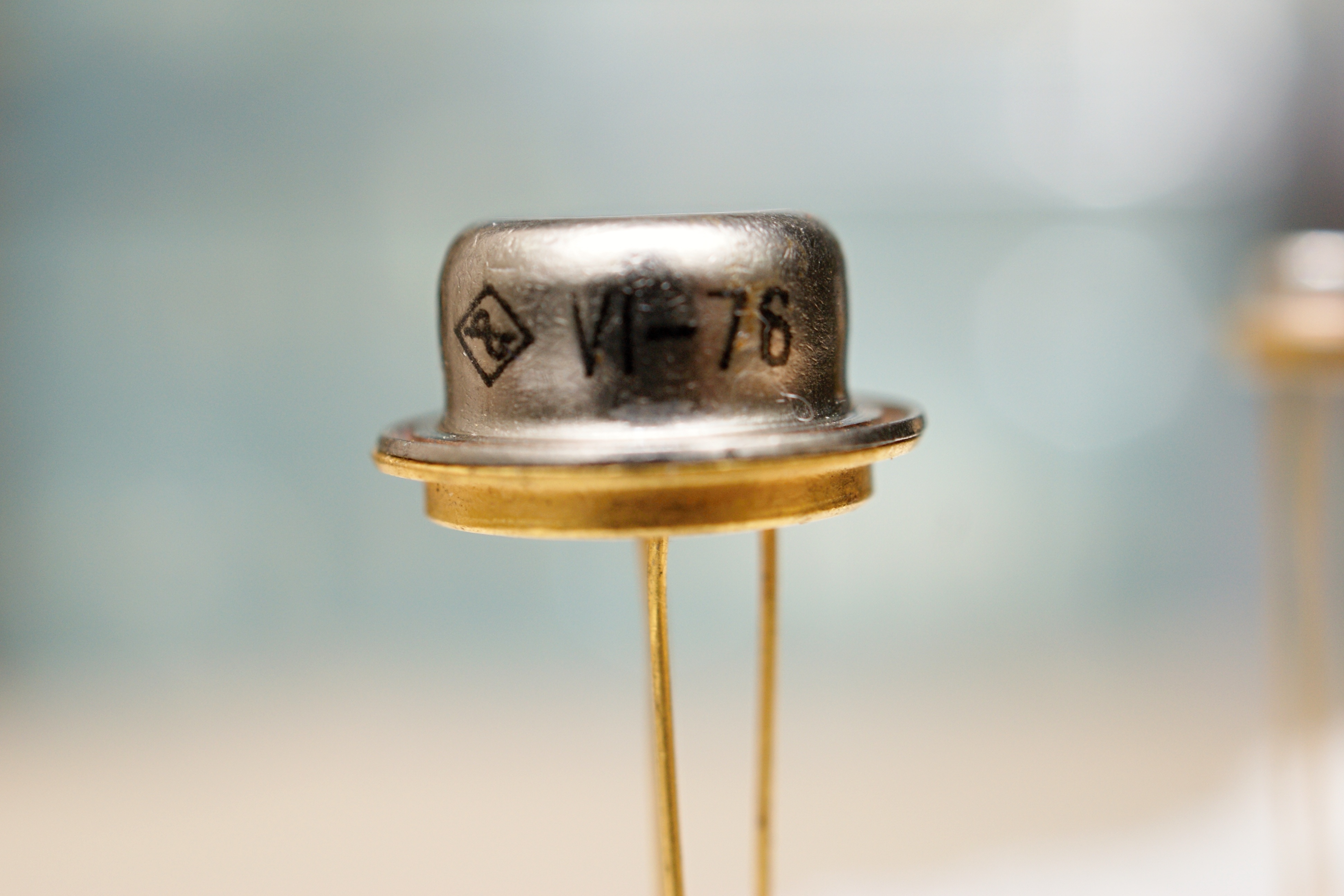

КТ602Б

Необычность здесь в том, что такого варианта в массовых справочниках нет. Транзисторы в металлическом корпусе - как бы только военные.

Но в действительности бывало и по-другому...

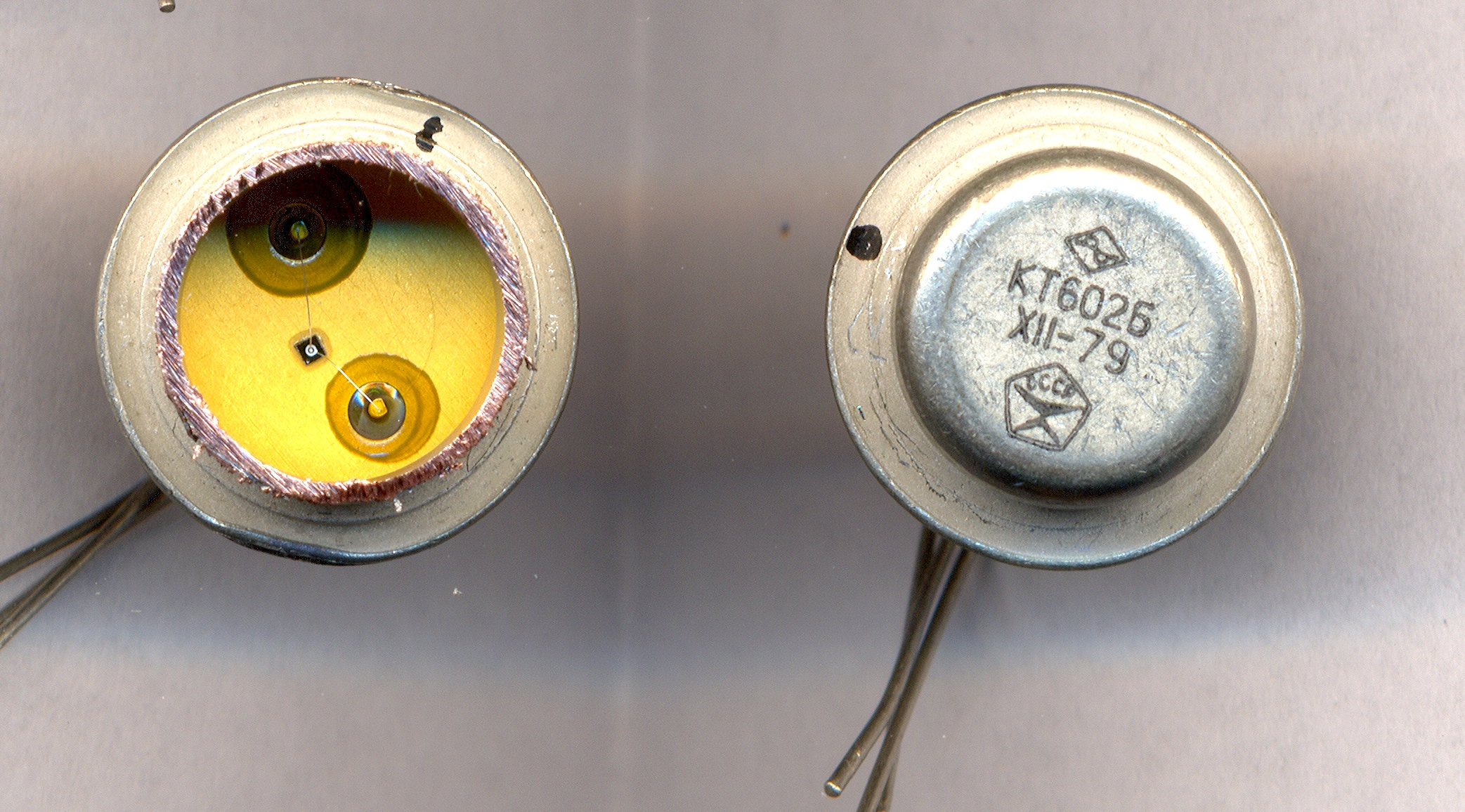

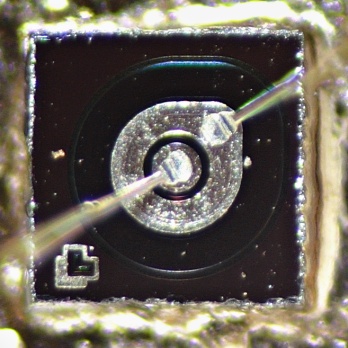

а что внутри?


(фото с форума Радиокартинки)

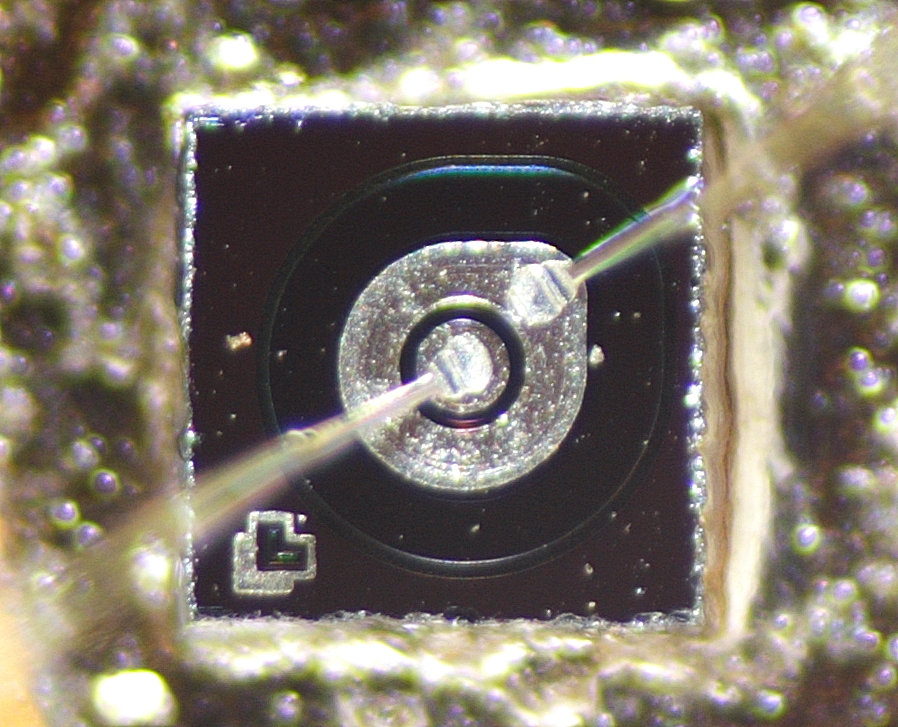

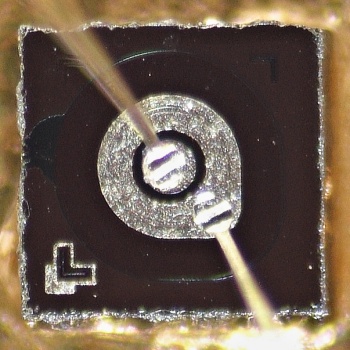

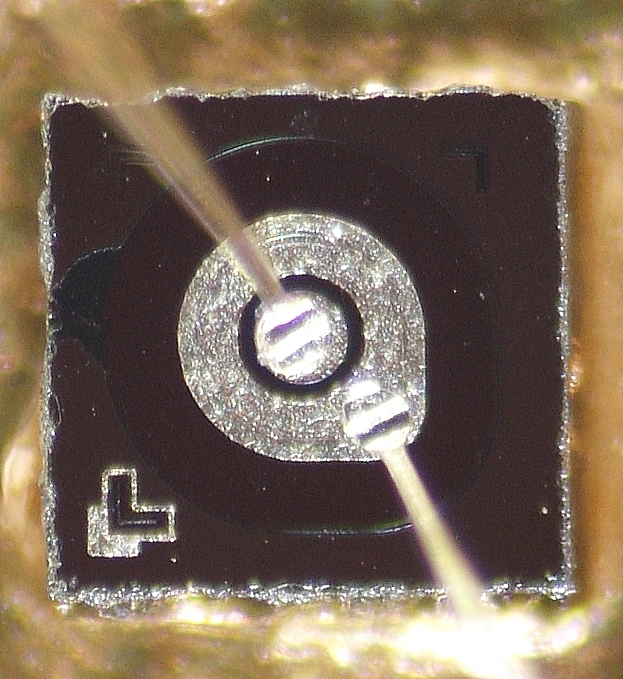

КТ602 имеют относительно толстый (40-150 мкм) высокоомный коллекторный слой, с удельным сопротивлением более 10 Ом*см и  сопротивлением растекания 200-500 Ом.

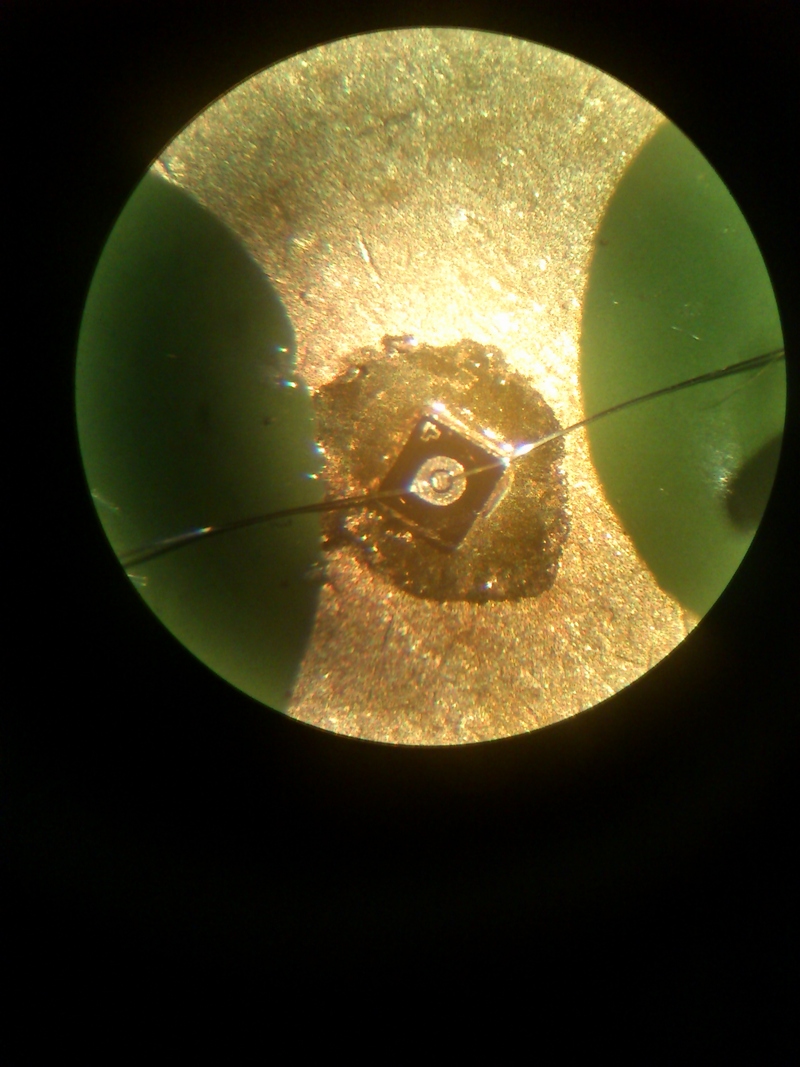

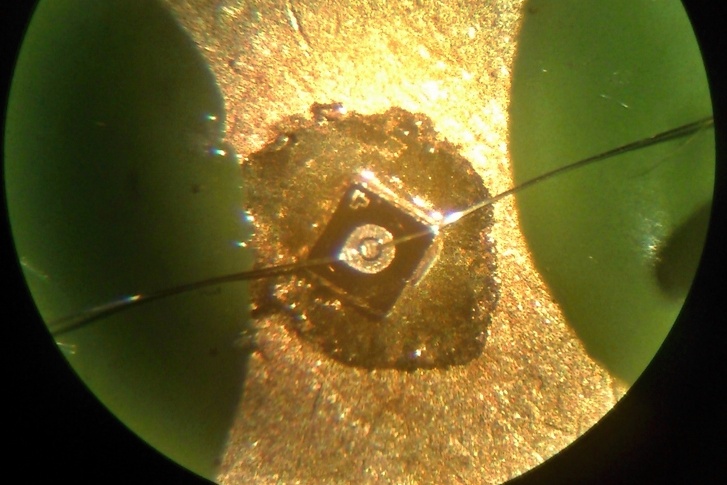

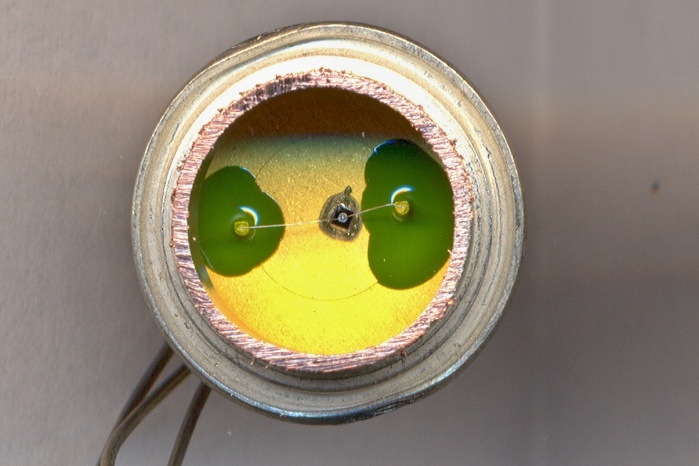

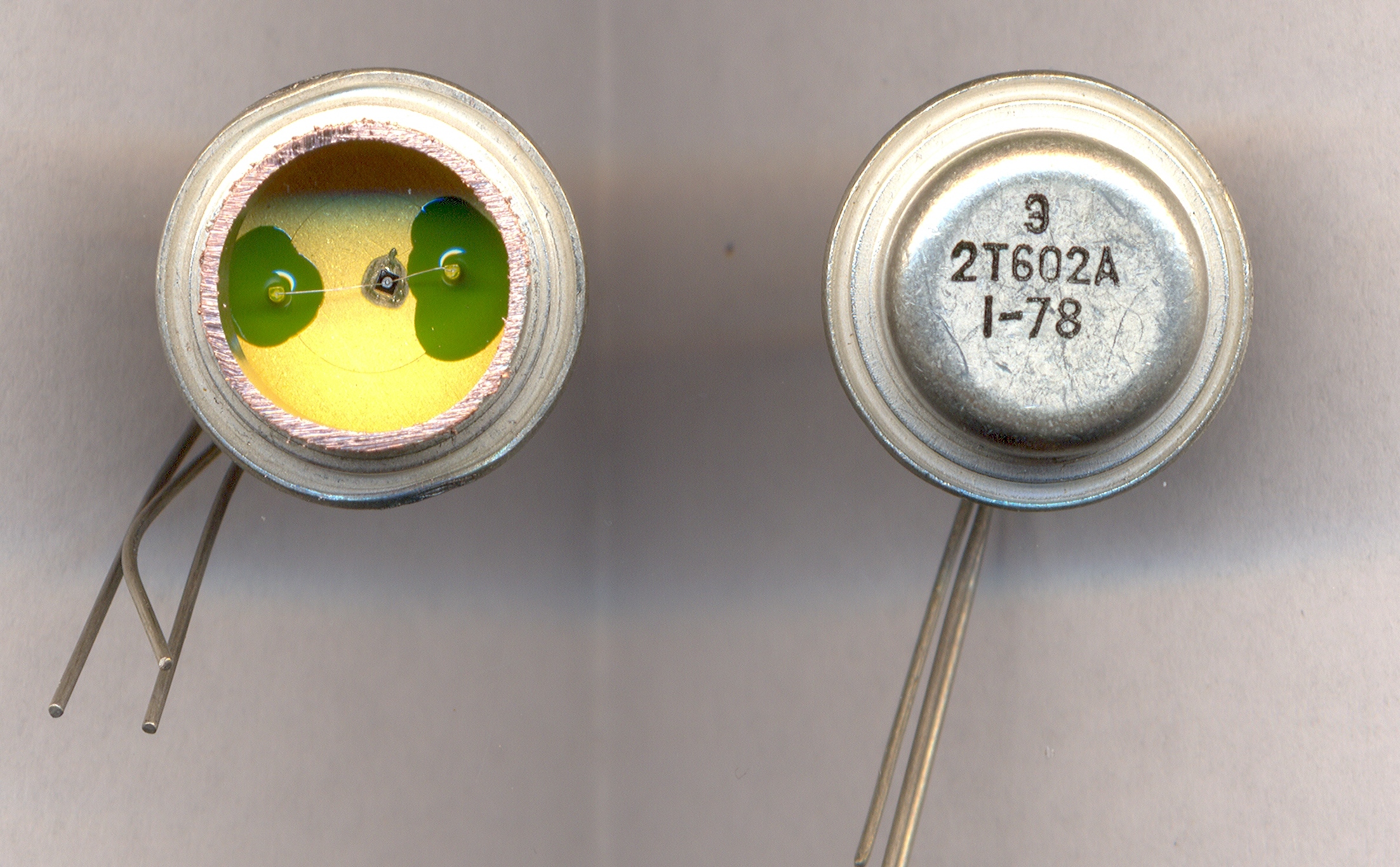

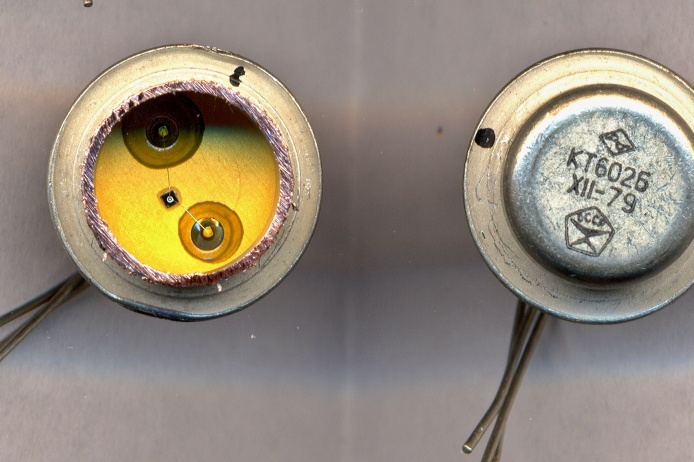

У транзисторов военного исполнения область выводов дополнительно защищена какой-то зелёной эмалью:


(фото с форума Радиокартинки)


(фото с форума Портативное ретрорадио)


(фото с форума Радиокартинки)


(фото с форума Радиокартинки)

Источники:

1. Полупроводниковые приборы. Справочник. Том XVI. Транзисторы. Издание второе. - Министерство электронной промышленности СССР. Научно-исследовательский институт.
2. Полупроводниковые приборы. Справочник. Том XVII. Транзисторы. Издание второе. - Министерство электронной промышленности СССР. Научно-исследовательский институт.
3. Транзисторы. Справочник. Издание 3-е. Под редакцией И. Ф. Николаевского.- Москва, издательство "Связь", 1969.
4. Справочник по полупроводниковым диодам, транзисторам и интегральным схемам. Под общ. ред. Н. Н. Горюнова. Изд. 3-е, переработ. и доп. М., "Энергия", 1972.
5. Кремниевые планарные транзисторы. Под ред. Я. А. Федотова, М., "Сов. радио", 1973.
6. Справочник по полупроводниковым диодам, транзисторам и интегральным схемам. Под общ. ред. Н. Н. Горюнова. Изд. 4-е, перераб. и доп. М., "Энергия", 1977.
7. Транзисторы для аппаратуры широкого применения: Справочник / К. М. Брежнева, Е. И. Гантман, Т. И. Давыдова и др. Под ред. Б. Л. Перельмана. - М.: Радио и связь, 1981.
8. Петухов В.М. Полевые и высокочастотные биполярные транзисторы средней и большой мощности и их зарубежные аналоги. Справочник. Т.3 - М.: КУбК-а, 1997.
