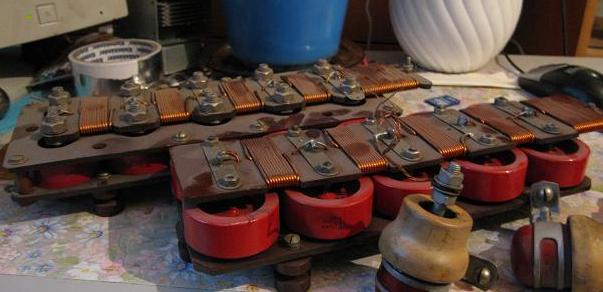

(фото с форума Flyback.org.ru)

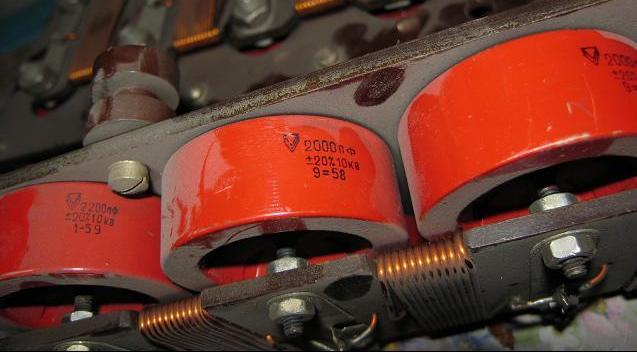

(фото с форума Flyback.org.ru)
Редкие ранние образцы высоковольтных керамических конденсаторов - (К)ерамические (В)ысоковольтные (Б)оченочные.
По конструкции подобны конденсаторам КВКБ, но выводы не лепестковые, а выполнены в виде болтов, припаянных в центре обкладок. Так же, как у многих ранних керамических конденсаторов, каждому сочетанию емкости (500, 1000 и 2000 пФ) и напряжения (10 и 15 кВ) присваивался свой номер. В частности, те что на фото - КВБ-3; всего было три разновидности.
Предназначены для цепей формирования однополярных видеоимпульсов; для работы в высокочастотных цепях они не пригодны.
Диэлектрик - специальный керамический материал на основе двуокиси циркония и окиси висмута (класс VIII по ГОСТ 5458-57) с диэлектрической проницаемостью около 1000.
Производитель - питерский ГосНИИ резисторов и конденсаторов (позднее ставший НИИ "Гириконд").
(фото с форума Flyback.org.ru)
Источники:
1. Конденсаторы и сопротивления. Малинин Р.М.- М. Воениздат, 1959.
2. Расчет и конструирование конденсаторов : Учеб.пособие для электротехн.фак.вузов / В.Т.Ренне, Ю.В.Багалей, И.Д.Фридберг . – Киев : Техника, 1966.
