Представители весьма старого, послевоенного семейства конденсаторов - (К)онденсатор (В)ысоковольтный (К)ерамический (Т)рубчатый (см. также КВКБ). Эти конденсаторы были предназначены для применения в высокочастотных устройствах: в контурах, анодных, сеточных и фидерных цепях; выпускались по ТУ 57-49. Справочный лист и ГОСТ 7160-54 на них.
Производители - питерский ГосНИИ резисторов и конденсаторов (позднее ставший НИИ "Гириконд"), полагаю, он был и разработчиком этого типа; затем Ленинградский завод радиокерамики (завод "Кулон"), а в последние годы и завод "Комиэлектростеатит" (ныне "Прогресс"), г.Ухта, Республика Коми.

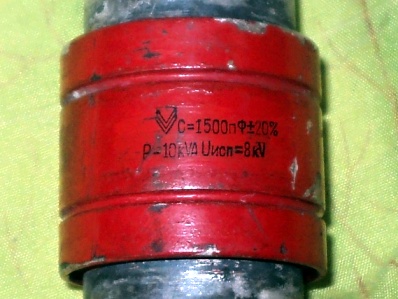

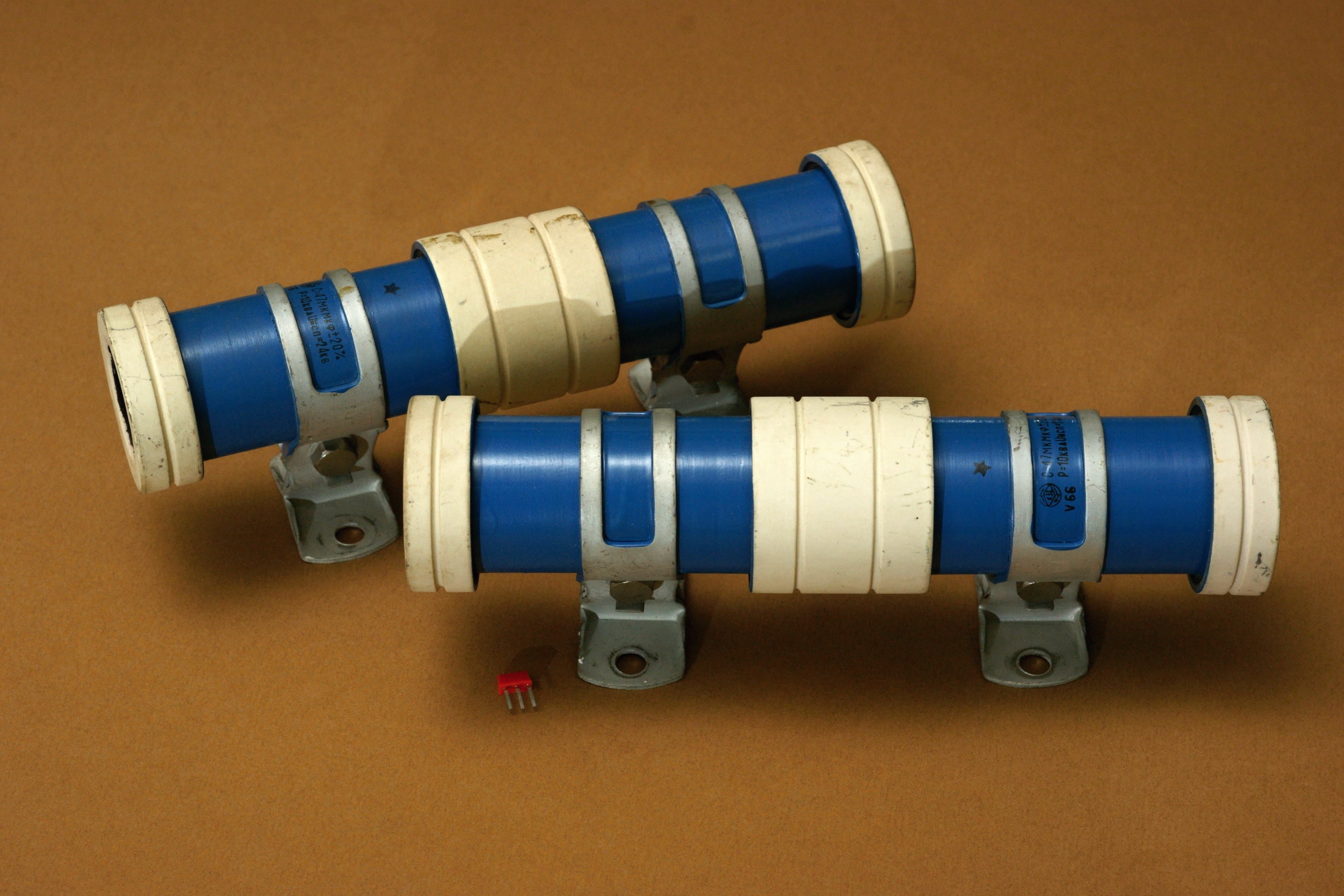

Конденсаторы эти выпускались в трёх конструктивных исполнениях; а общее число разновидностей по конструкции и габаритным размерам составляет 24 типа. Так, на верхнем фото можно видеть КВКТ-2.

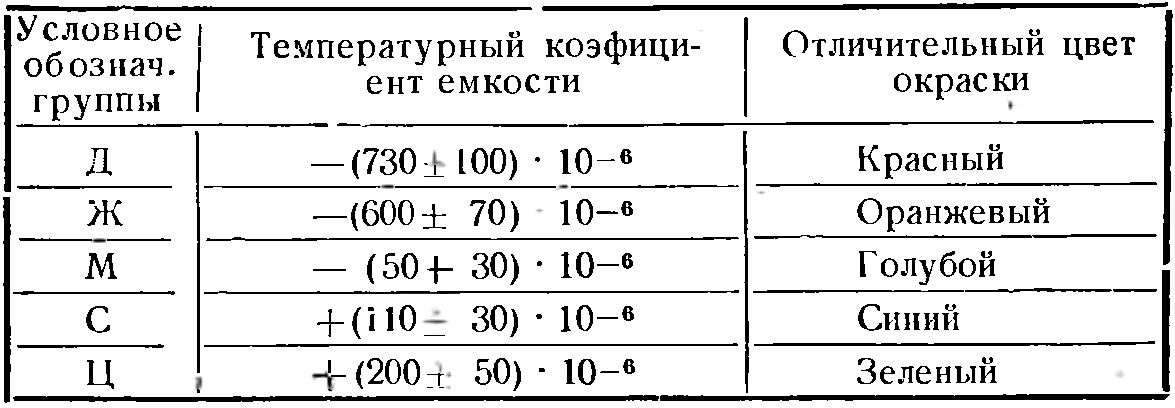

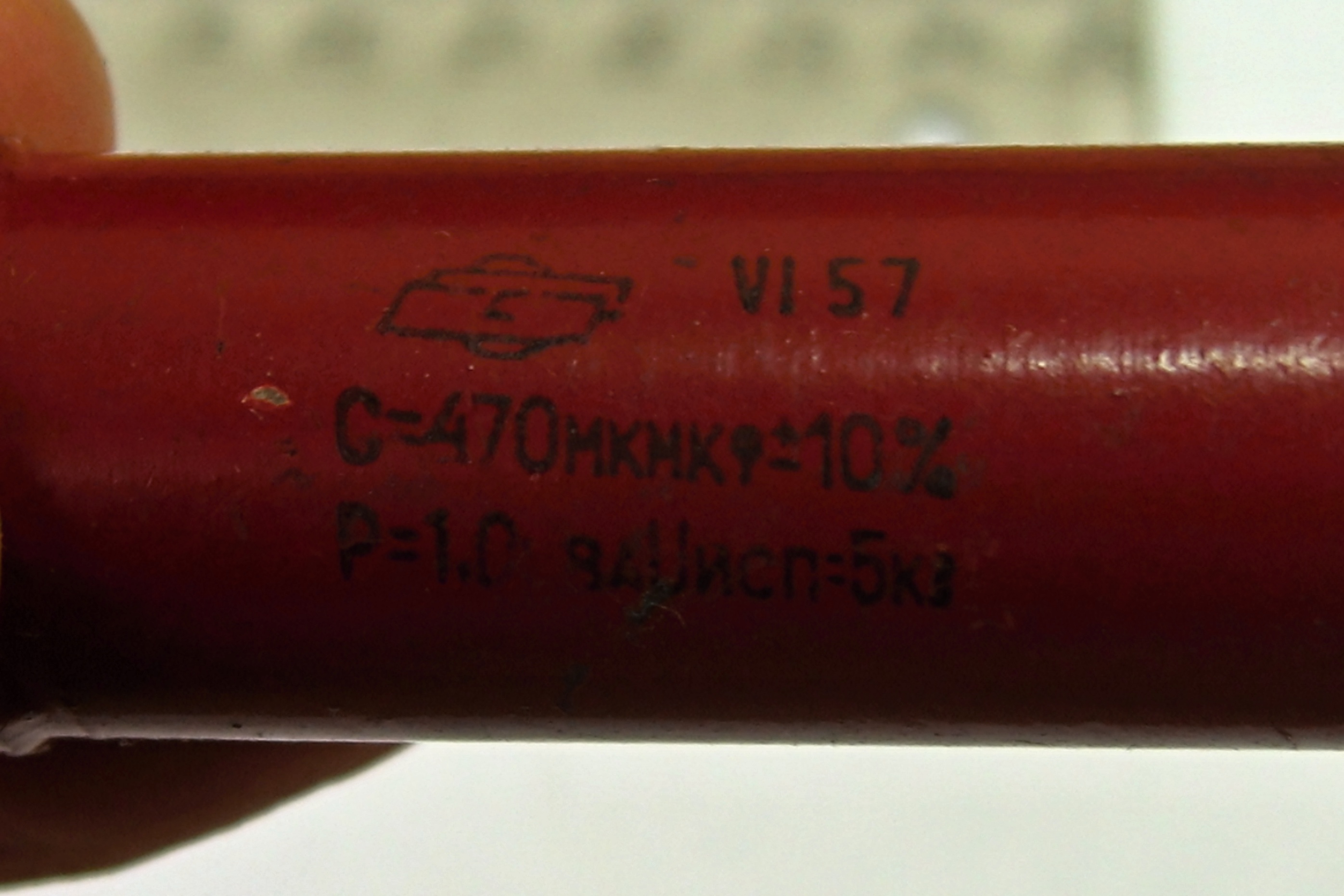

Диэлектрик - ультрафарфор или тиконд Т-80. Обкладки из алюминия или серебра нанесены методом вжигания. Корпус снаружи покрыт эмалью для влагостойкости (у некоторых типов лишь частично). Цвет эмали обозначает группу по ТКЕ, согласно таблице:

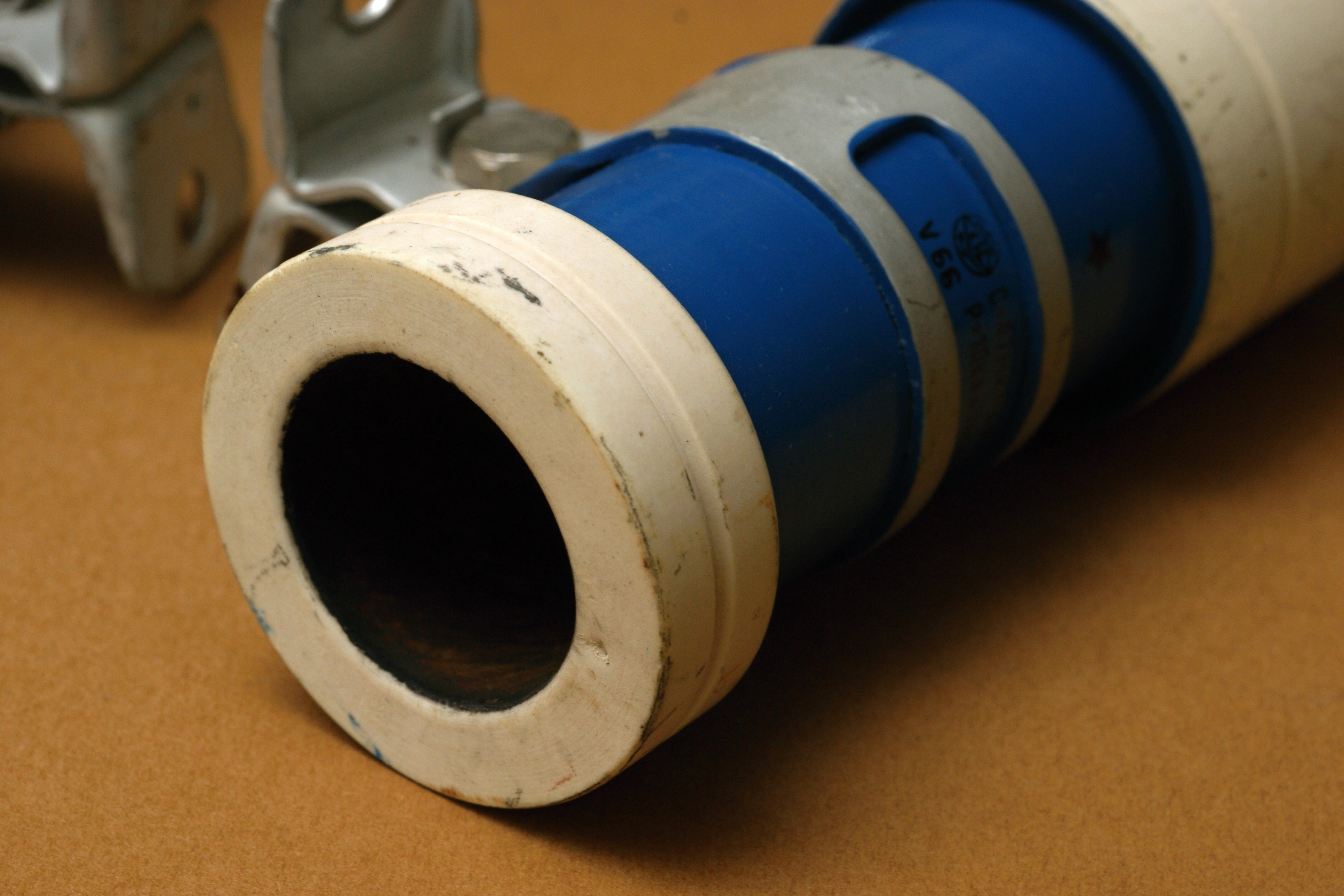

Трубки высоковольтных керамических конденсаторов КВКТ-1
и КВКТ-3, рассчитанных на номинальные рабочие напряжения постоянного тока 4 и 8 кВ
соответственно, имеют закраины, составляющие одно целое с этими трубками.
Закраины затрудняют возникновение электрического перекрытия между обкладками
конденсатора через края трубки. Поверхность внешней обкладки ограничивается этими
закраинами. Вывод от внешней обкладки выполнен в виде латунного хомута, охватывающего
внешнюю обкладку в средней части трубки. Лапки хомута закрепляют конденсатор
в аппаратуре. Вывод от внутренней обкладки выполнен в виде болта с гайками.

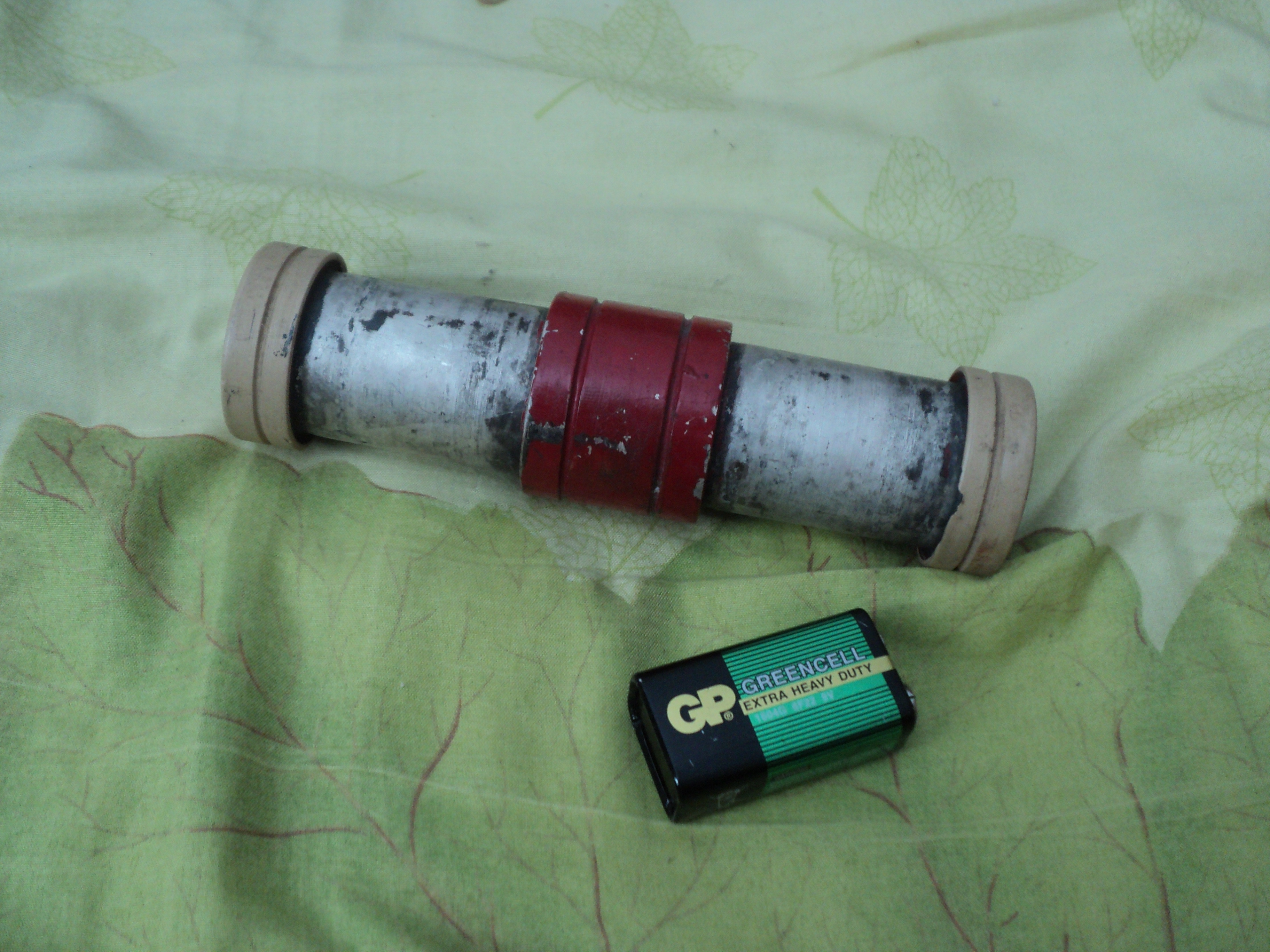

Высоковольтные керамические конденсаторы КВКТ-2 и КВКТ-4 имеют такую же
длину, как конденсаторы КВКТ-1 и КВКТ-3 при несколько меньшем диаметре, но,
кроме закраин на концах трубок, в их средних частях сделаны керамические пояса.
По одну сторону этого пояса нанесена одна обкладка, а по другую — вторая. Третья
обкладка нанесена на внутреннюю поверхность трубки. Выводы в виде хомутов сделаны
от двух внешних обкладок.
Внутренняя обкладка вывода не имеет. Следовательно, каждый такой
конденсатор в электрическом отношении представляет собой два соединенных
последовательно конденсатора: один из них образуется одной из внешних обкладок
и частью внутренней обкладки, а другой — второй внешней обкладкой и другой частью
внутренней обкладки. Вследствие этого номинальное рабочее напряжение постоянного тока
конденсаторов КВКТ-2 и КВКТ-4 в 1,5 раза больше, а переменного тока в 2 раза
больше номинального рабочего напряжения конденсаторов КВКТ-1 и КВКТ-3 соответственно.

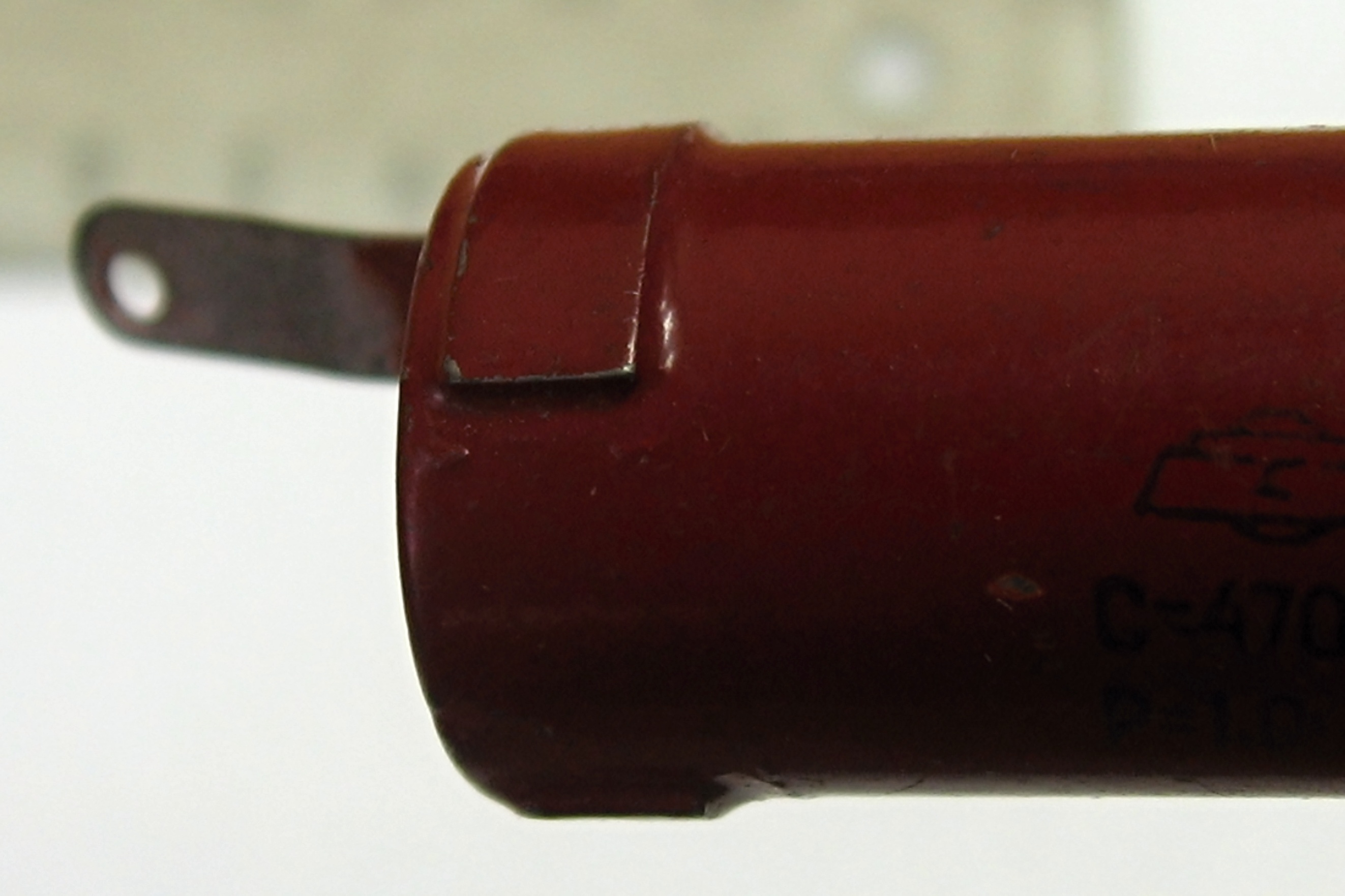

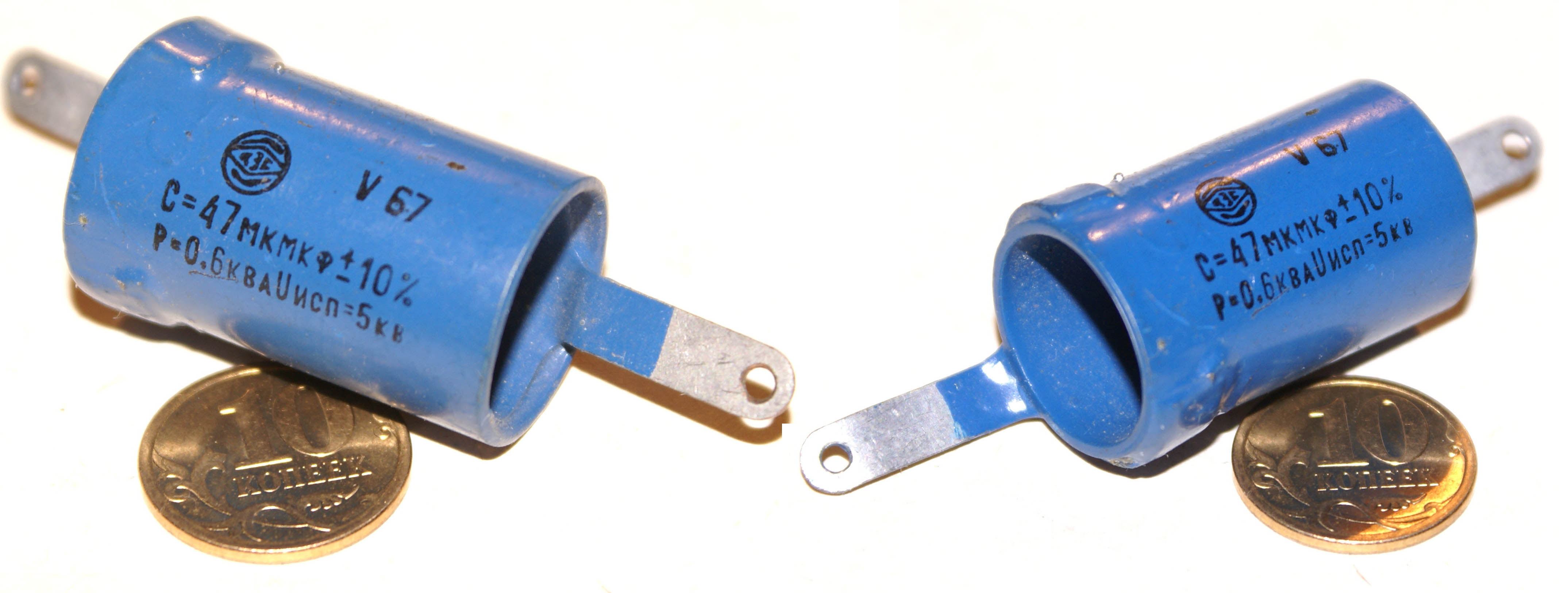

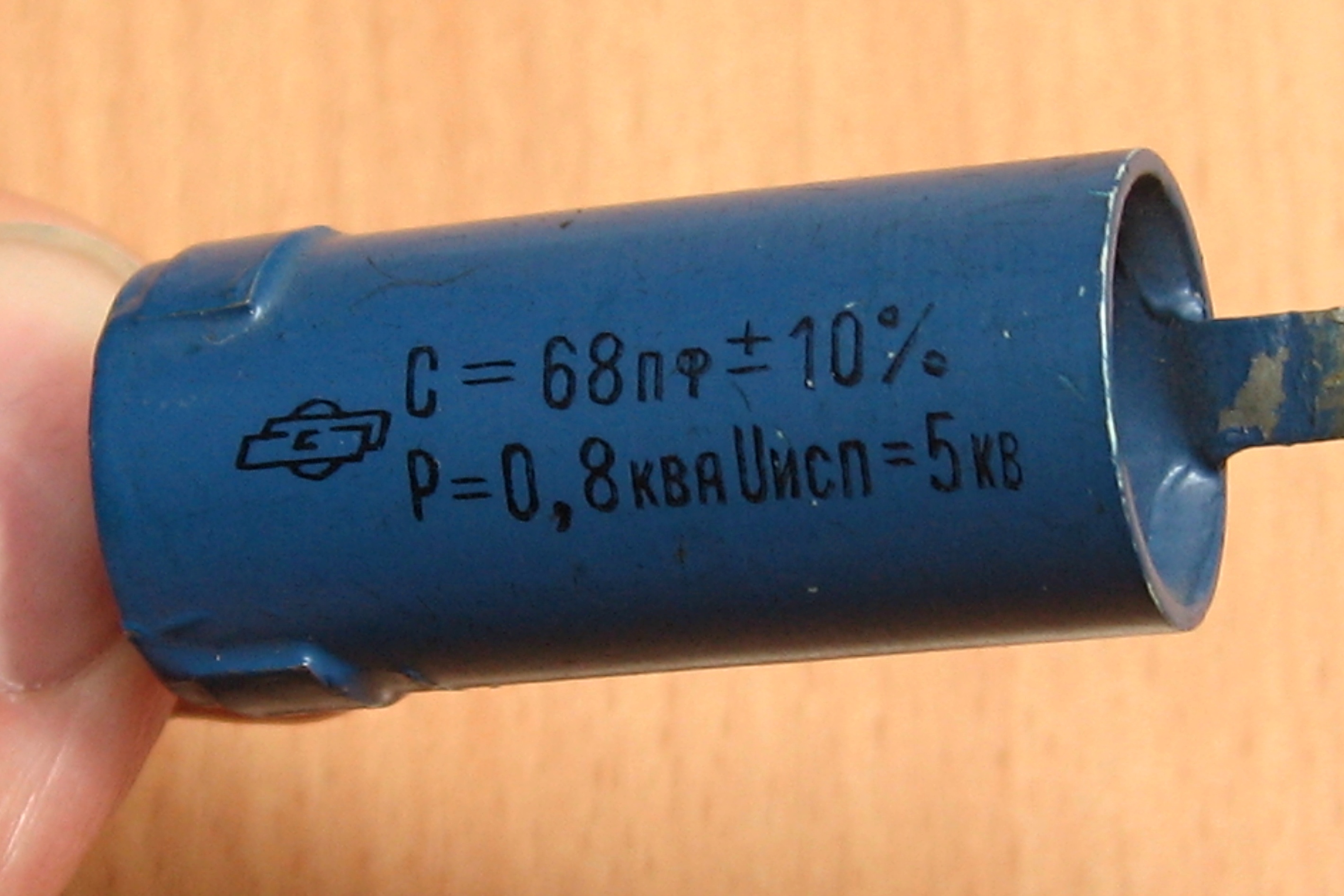

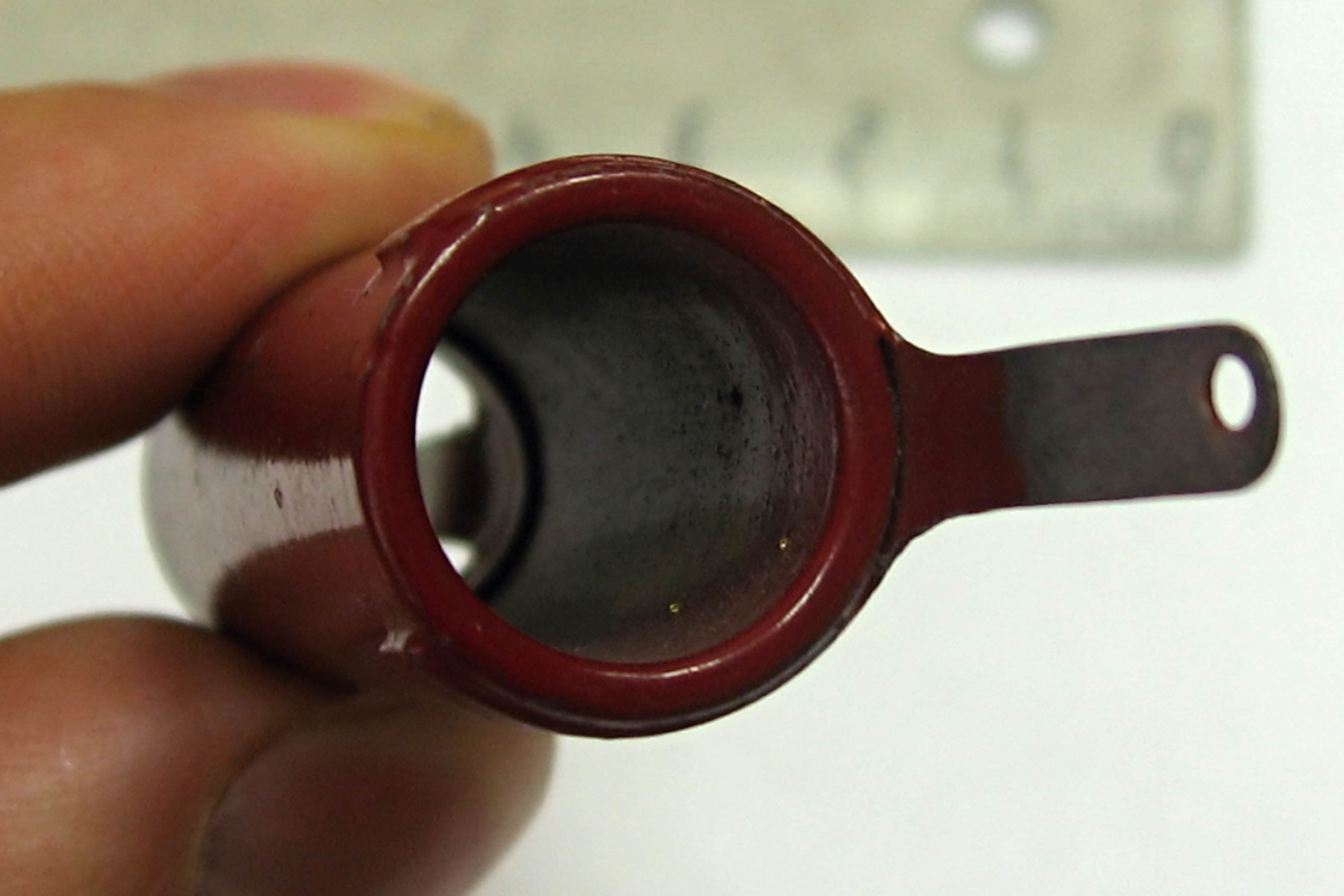

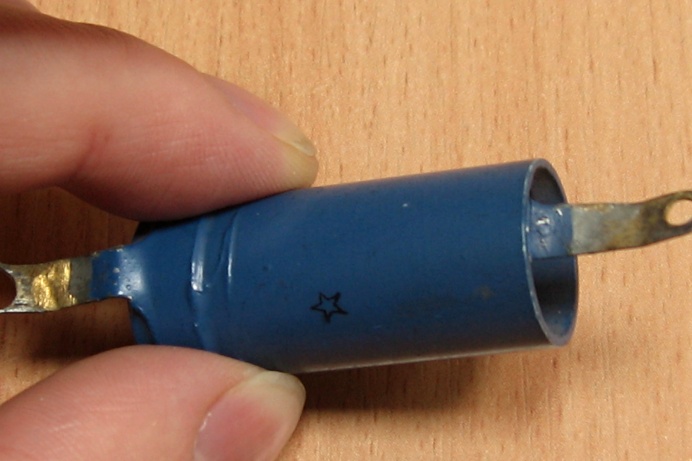

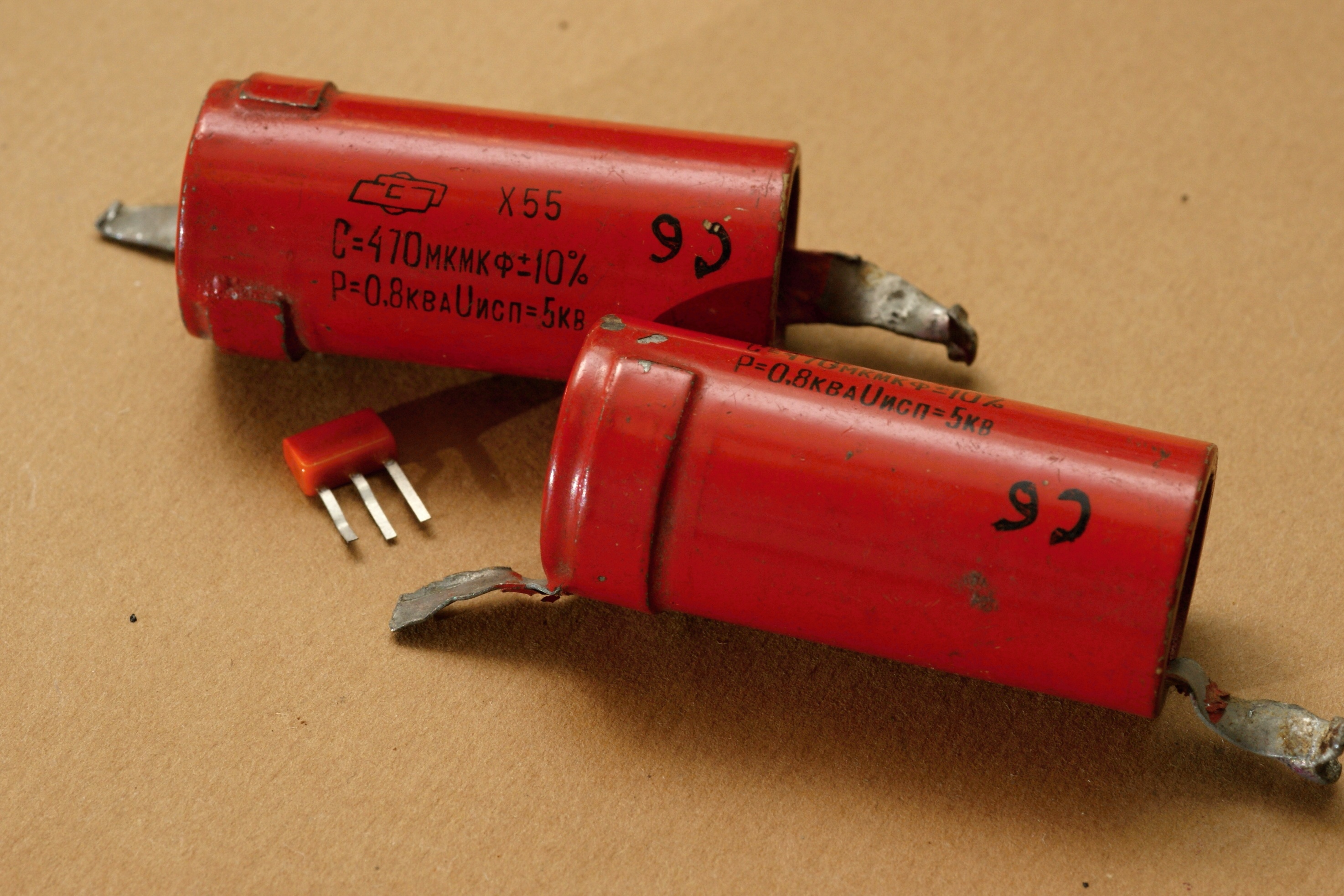

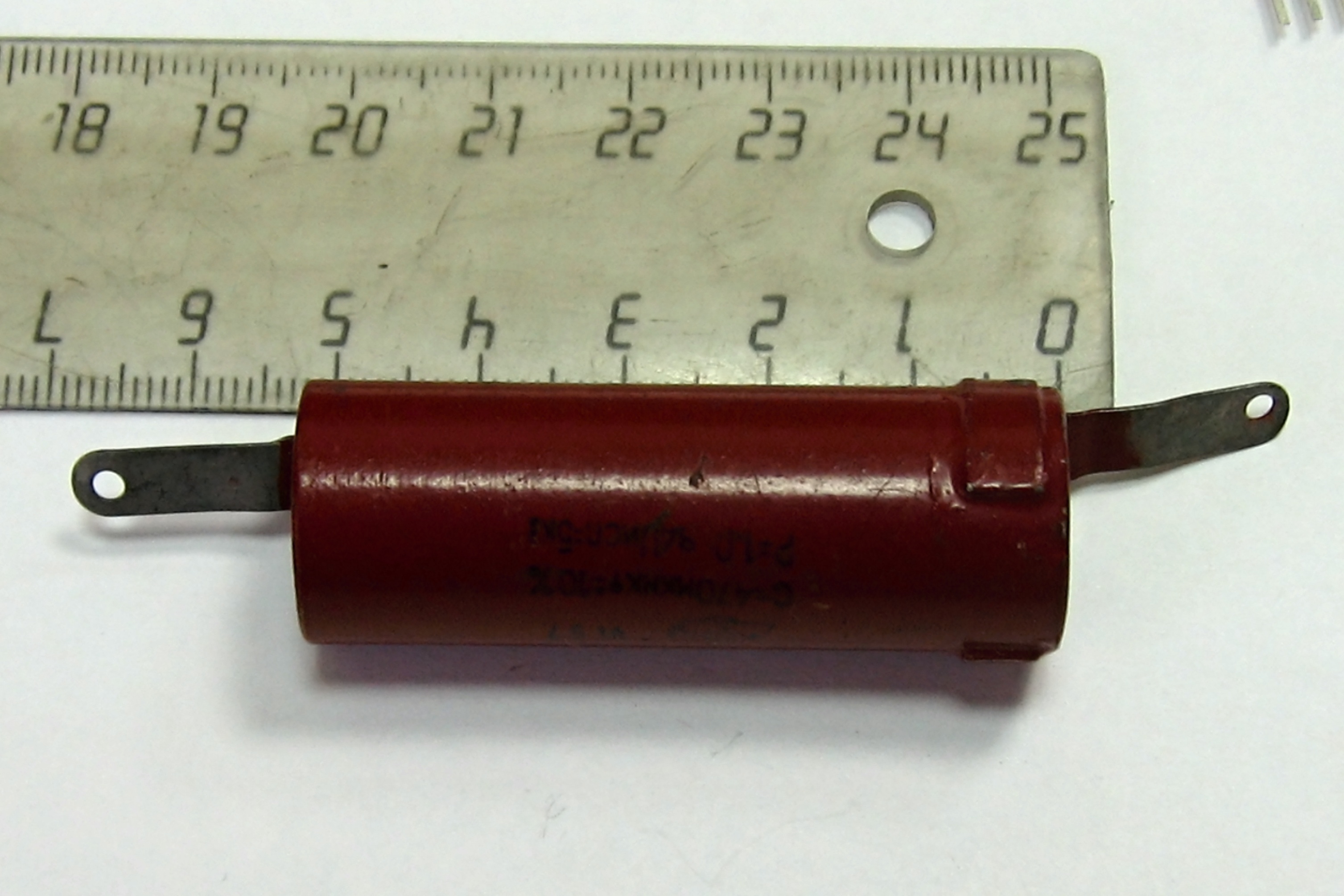

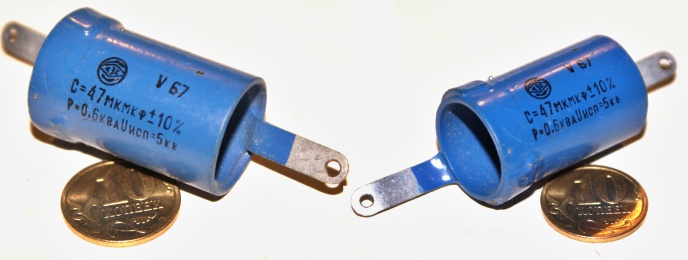

Конденсаторы КВКТ-5 ... КВКТ-24 имеют выводы в виде латунных посеребренных лепестков. Когда на схеме прибора одна из обкладок заземлена, с корпусом прибора должна обязательно соединяться внешняя обкладка. При этом внешняя обкладка одновременно играет роль своеобразного экрана для конденсатора. Указанное правило необходимо соблюдать при замене трубчатых керамических конденсаторов во время ремонта аппаратуры.
(фото Алексея Абызова)

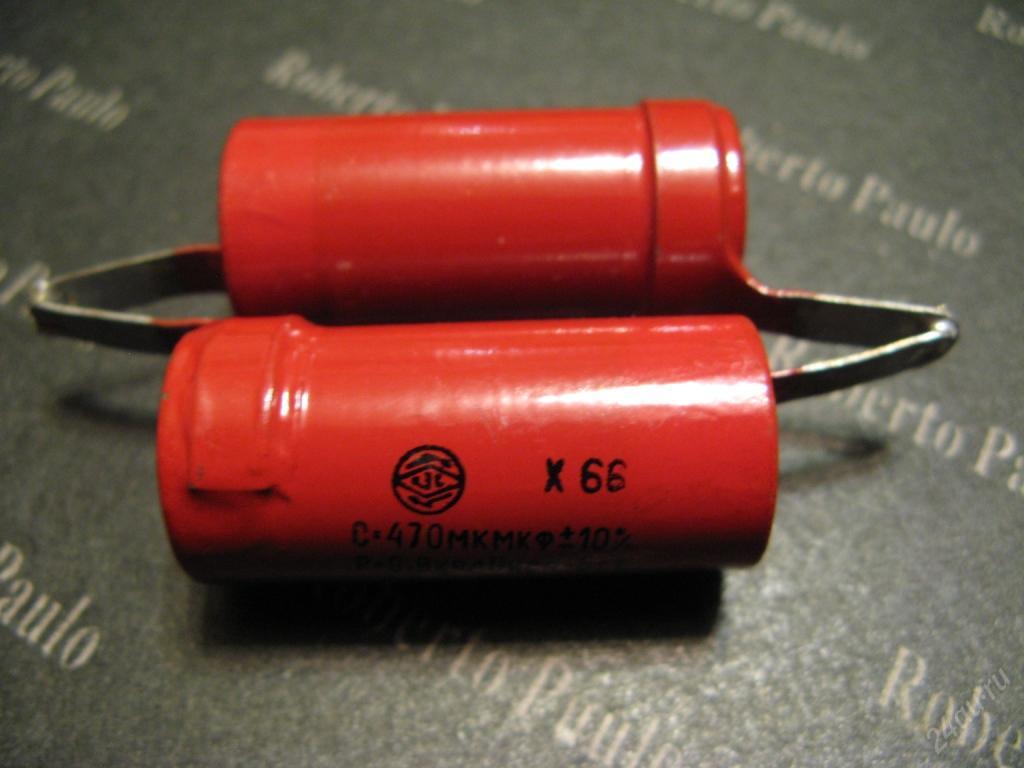

(фото с аукциона Au.ru)
Источники:
1. Всесоюзная промышленная выставка. Сборник справочных листков. 1956. - Министерство радиотехнической промышленности.
2. Левитин М.А. Конденсаторы и сопротивления. Каталог.
Бюро технической информации. Москва, 1950.
3. Государственные стандарты. Конденсаторы. Издание официальное. - Москва, 1958.
4. Конденсаторы и сопротивления. Малинин Р.М.- М. Воениздат, 1959.
5. Государственные стандарты. Конденсаторы. Издание официальное. -
Стандартгиз, Москва, 1960.
6. Верхопятницкий П.Д. Электрические элементы судовых радиоэлектронных и вычислительных устройств. Л.: Судостроение, 1967.
7. Меркулов В.И. Основы конденсаторостроения: Учебное пособие. - Томск: Изд. ТПУ, 2001.
