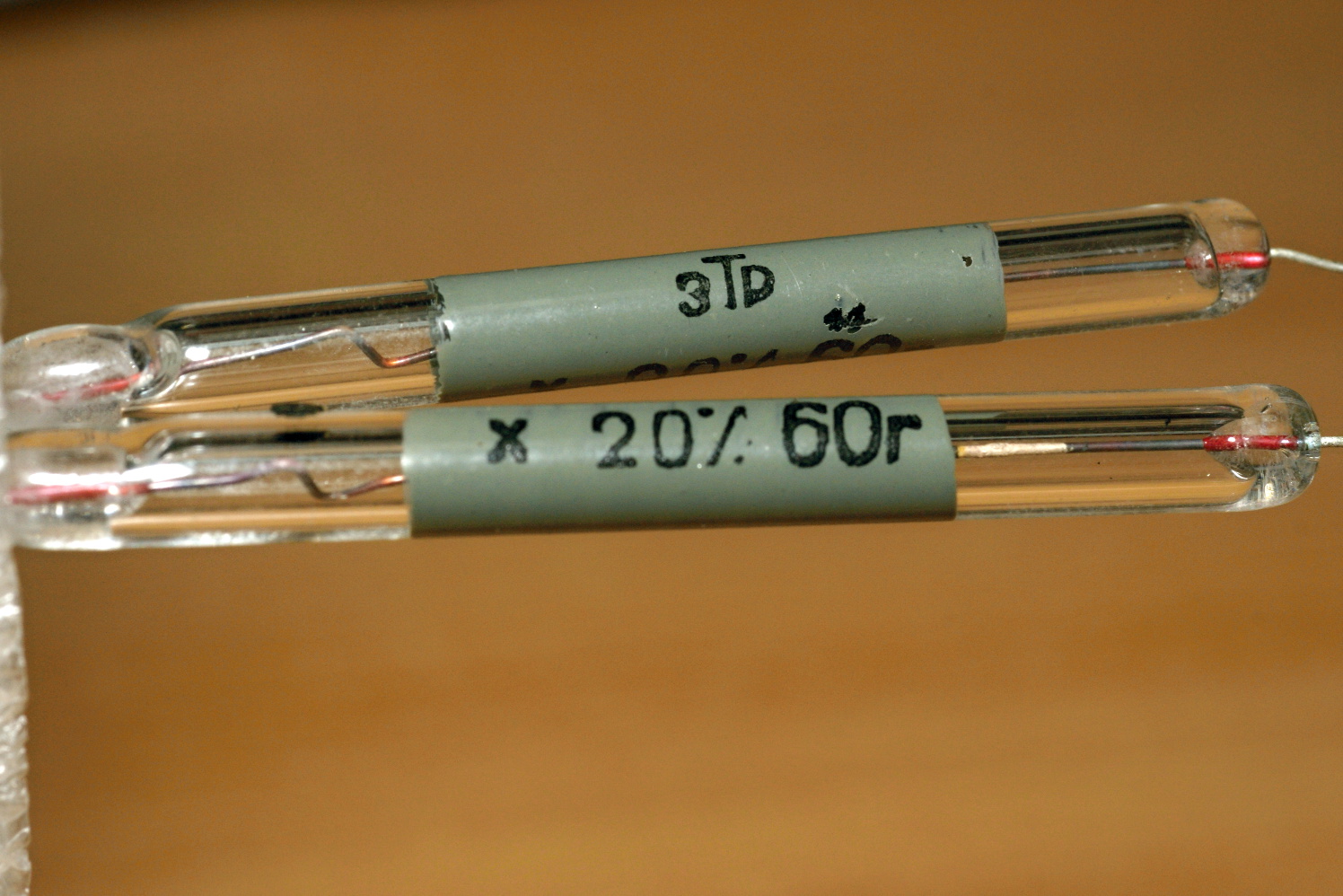

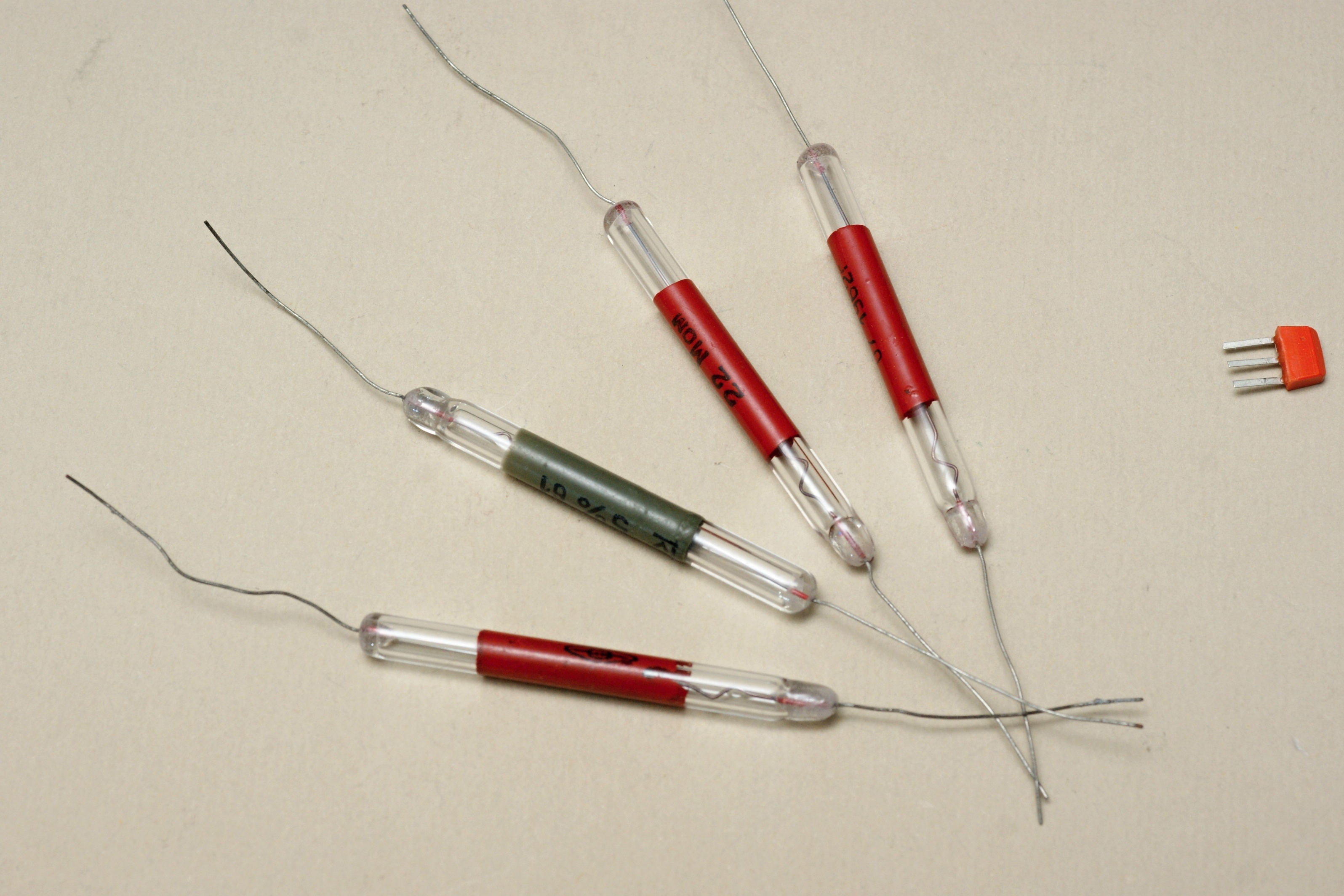

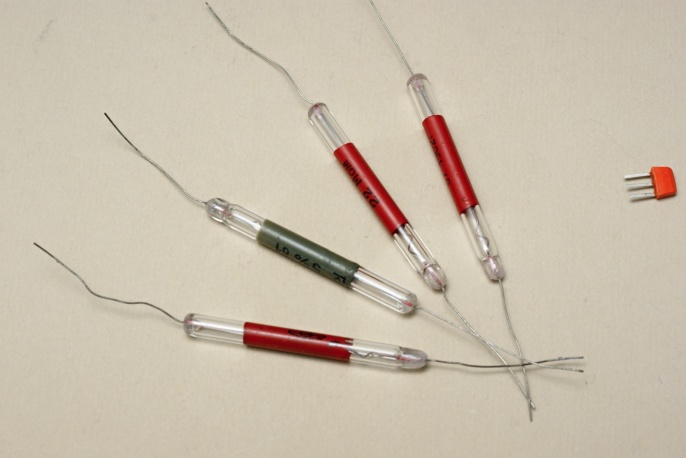

КВМ

(К)омпозиционные (В)акуумные (М)егомные. Предназначены для работы в измерительных схемах, где требуется повышенная точность.

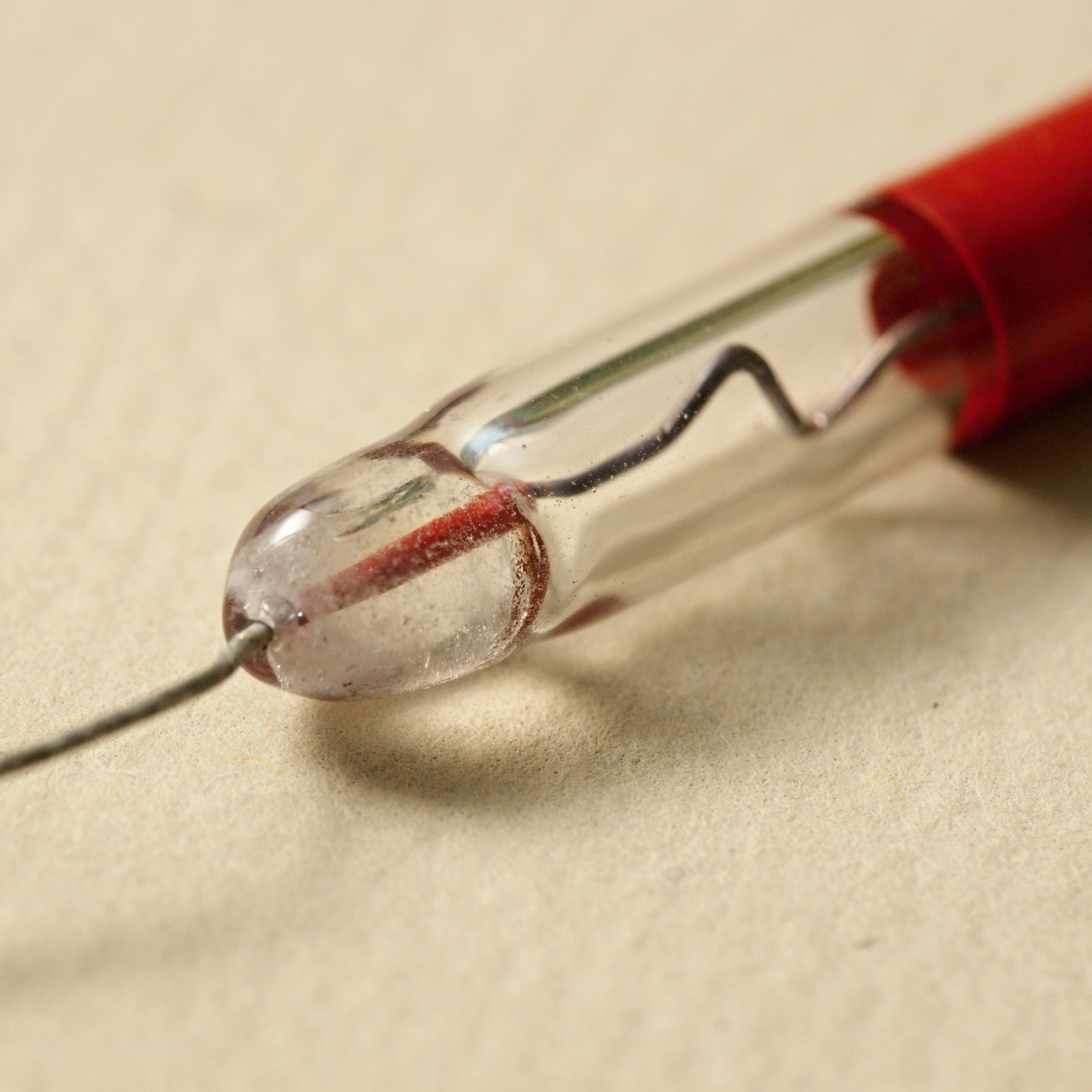

   При изготовлении резисторов КВМ пленочная композиция наносится на керамическое основание: фарфор при номинальных сопротивлениях до 100 ГОм и ультрафарфор или стеатит при бОльших. Композиция состоит из фенольной смолы и умеренно прокаленной канальной сажи, имеющей высокую дисперсность, и наносится методом окунания. Значения сопротивлений варьируют изменением концентрации сажи. Окончательная подгонка производится спиральной или продольной нарезкой, а в пределах 10—20% — термическими воздействиями. Резистивный элемент покрывается защитной эмалью с низкой температурой сушки, проходит термотренировку в вакууме при 80°С и помещается в стеклянный баллон  вакуумом 5-10 Па (0,05-0,1 мм рт.ст).

   Наружная поверхность баллончика обрабатывается гидрофобизирующими средствами. Хорошая защита проводящего элемента позволяет обеспечить высокие эксплуатационные характеристики.

   Эти резисторы были разработаны в конце 40-х годов под руководством Б. С. Гальперина.

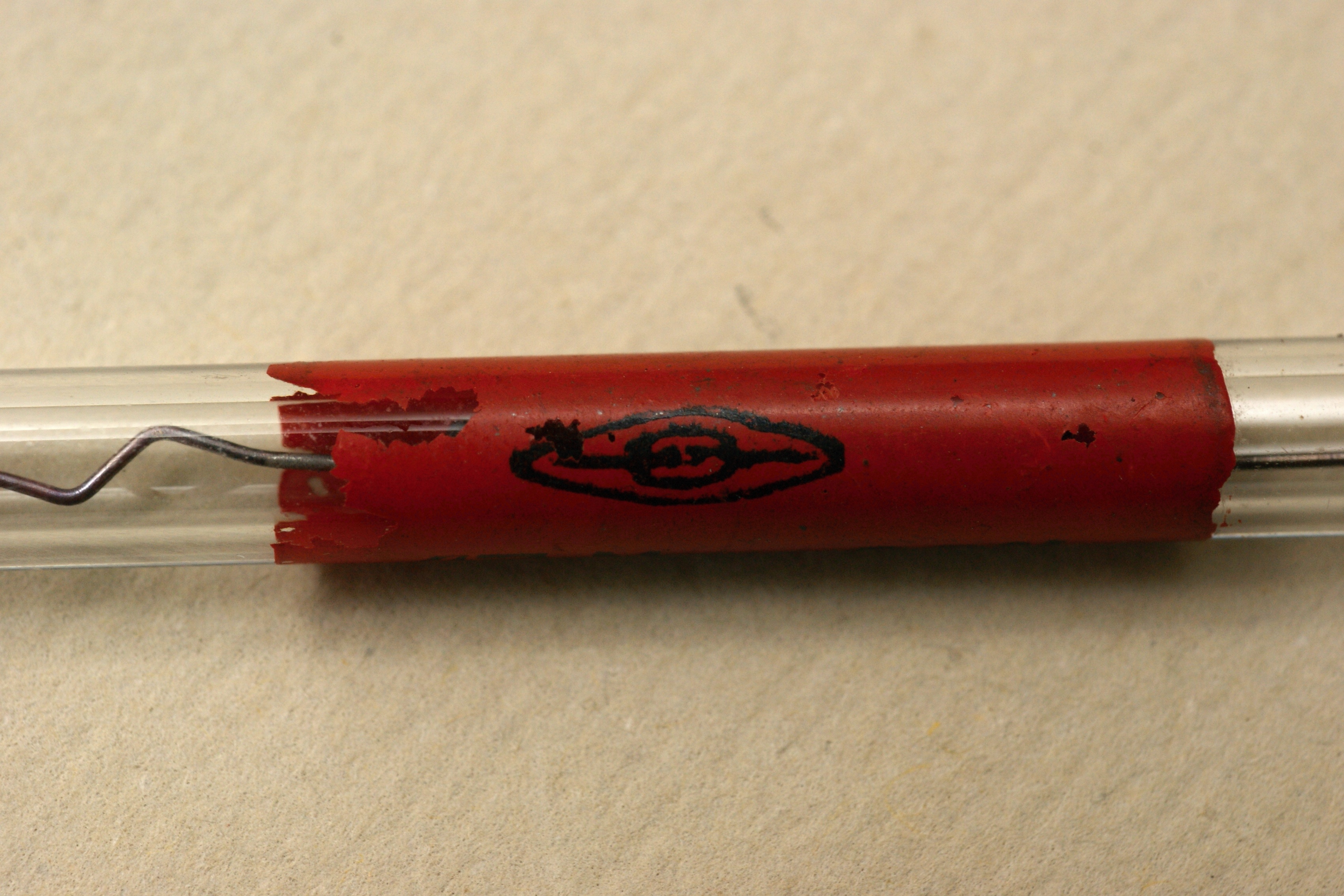

   Производитель - ташкентский завод "Миконд" aka Ташкентский завод радиодеталей.

   Справочные листы из отраслевого справочника на них, версии 1969 и 1977 года.

Электрические параметры

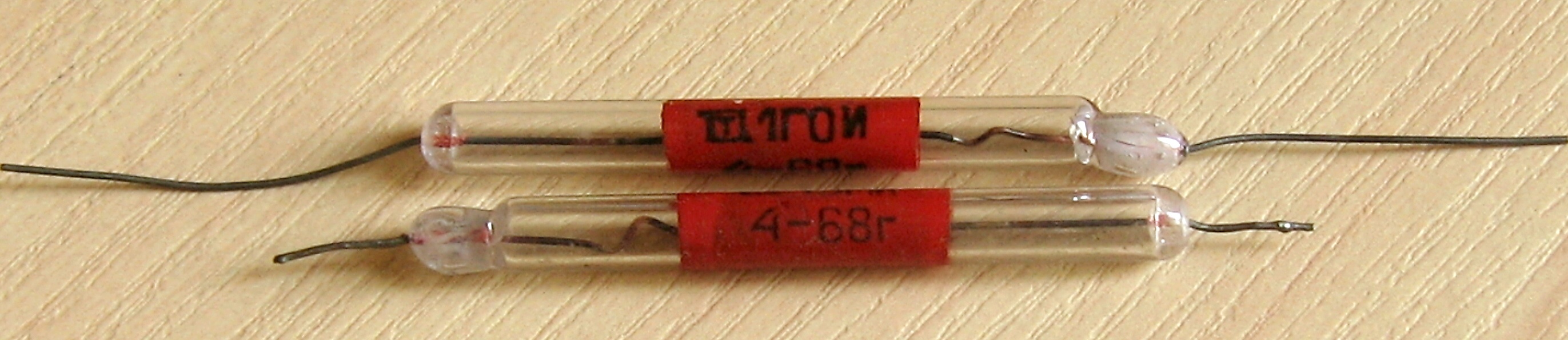

Диапазон выпускаемых номиналов - 15 МОм ... 1000 ГОм (это самые высокоомные из всех отечественных резисторов)
Рабочая температура -60 ... +85°С
Рабочее напряжение 100 В
Температурный коэффициент сопротивления не более -0,2%/°С
Гарантийный срок службы 5000 ч (при температуре не выше +70° - 15000 ч)

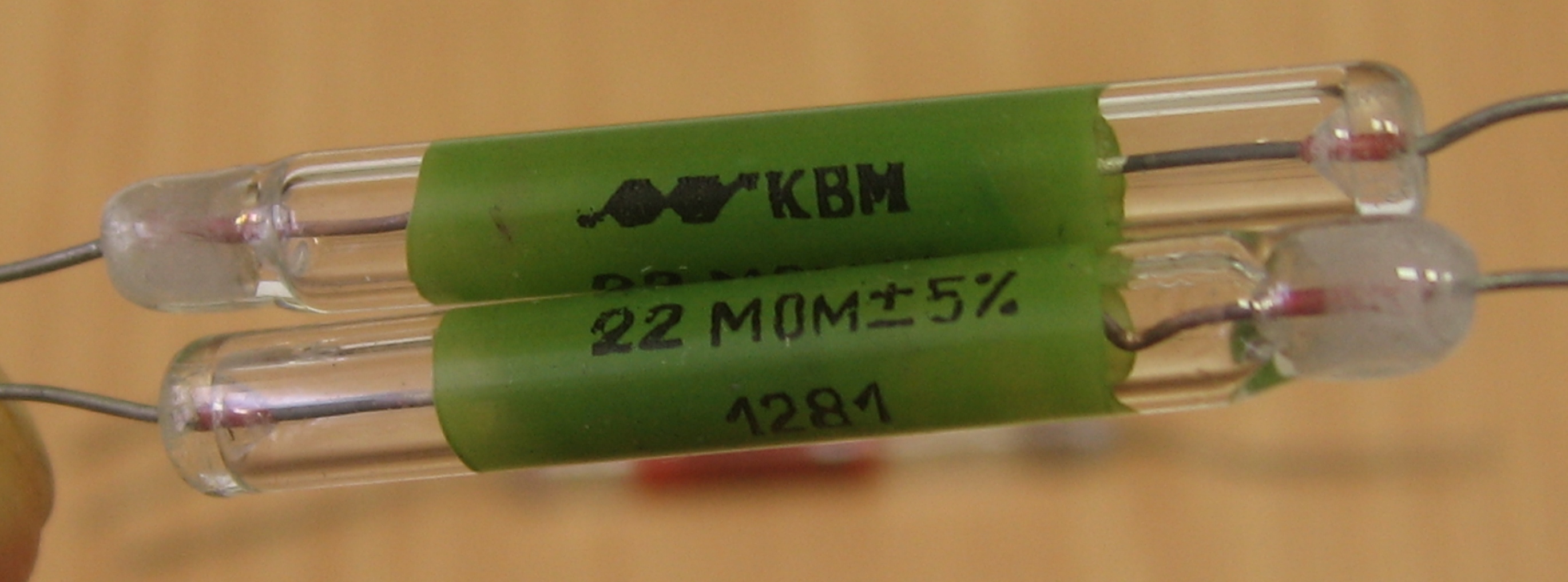

Допускаемое отклонение от номинального сопротивления +5% +10% +20%

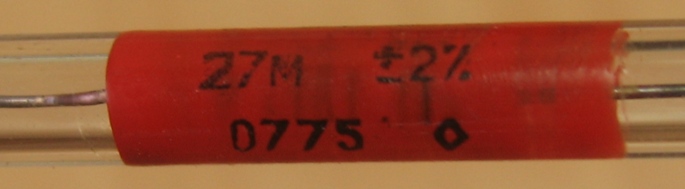

Резисторы с сопротивлением до 10 ГОм "по требованию заказчика" поставлялись также с допускаемым отклонением +2%.

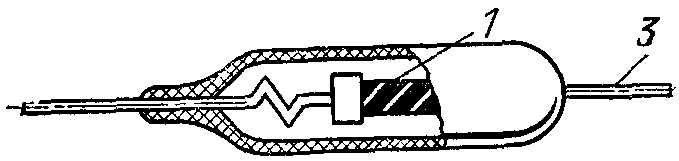

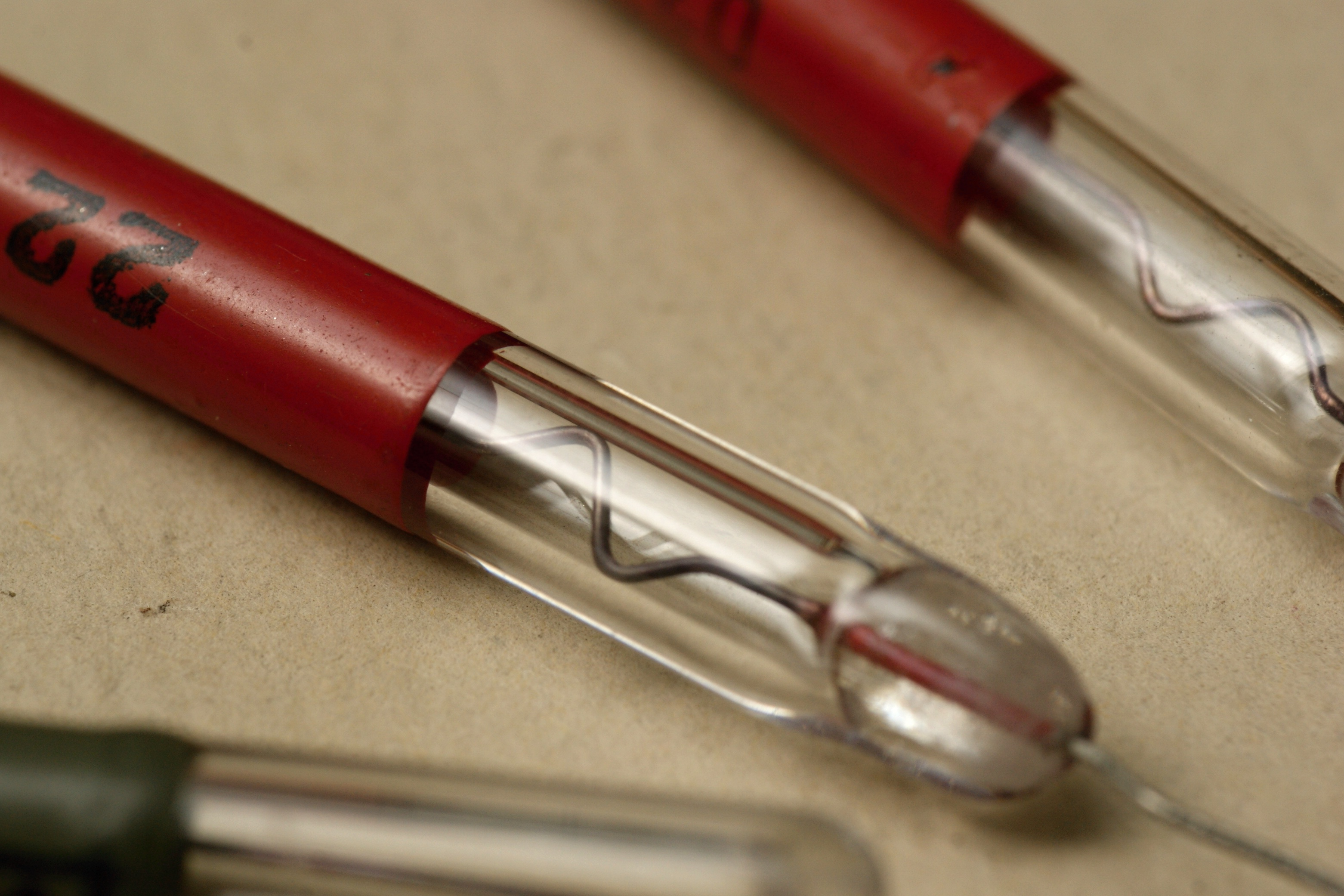

1 - резистивный элемент, 3 - выводы

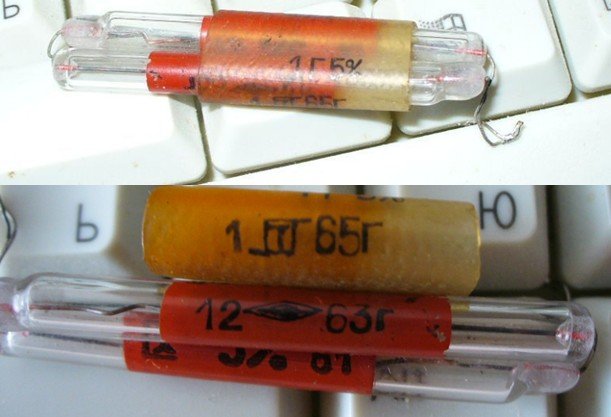

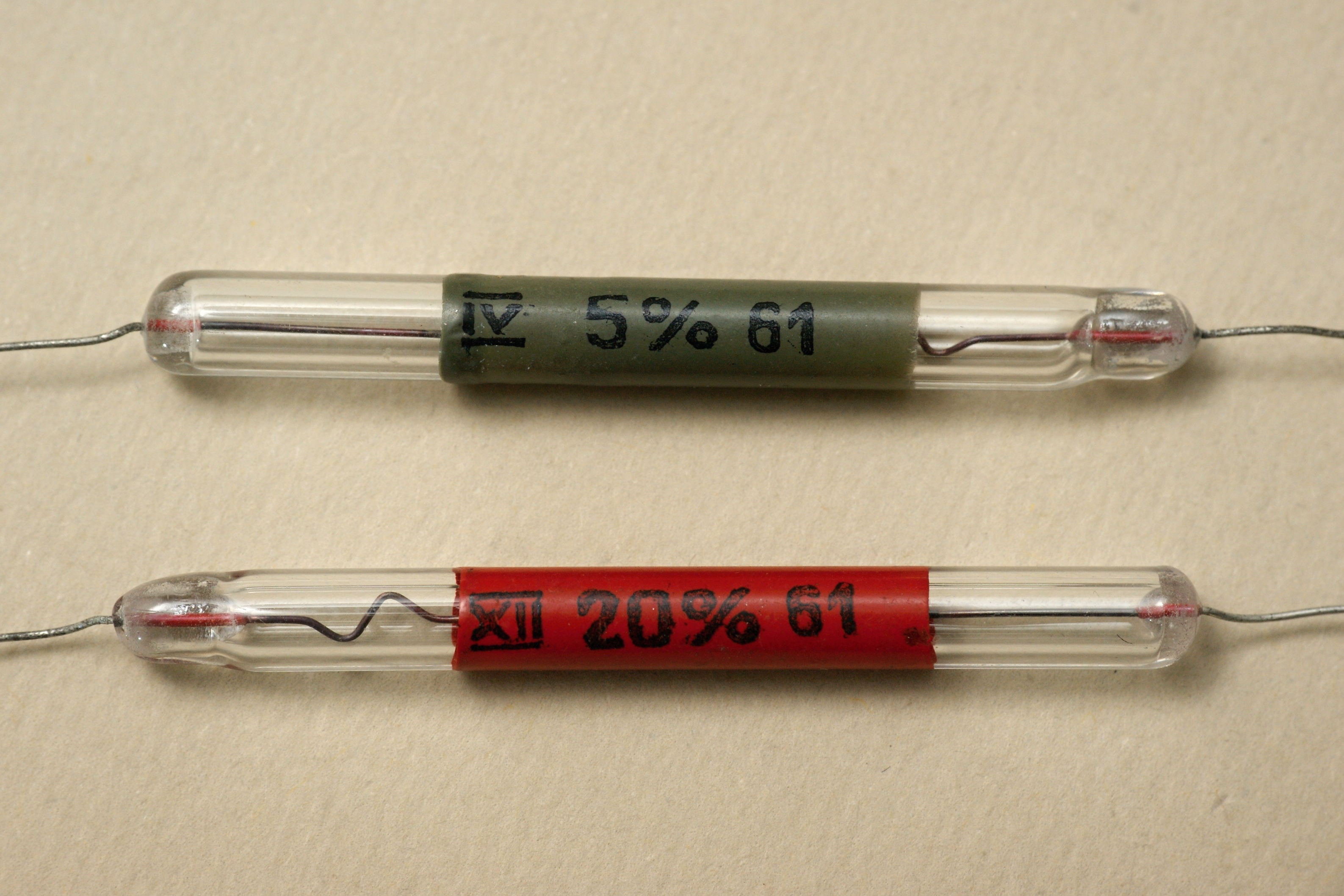

Интересный образчик - два резистора 1,8Г и 2,2Г с логотипами 61-63 годов соединены параллельно (чтобы получить 1ГОм?) и логотип на обтяжке 1965 года уже ташкентский (старого образца) :


(фото с форума "Портативное ретрорадио")
