ЛФ4

Функциональный электронно-лучевой прибор с электростатическим отклонением и фокусировкой пучка.

Эта трубка, как и все приборы этой группы, была разработана для использования в комплексах ПВО.

Производитель - фрязинский НИИ "Платан".

Основные параметры

Максимальная погрешность воспроизведения функции по зонам:
0 - +7,8%
I - +1,8%
II - +2,5%
III - +3,6%
IV - +5,4%
Средняя погрешность воспроизведения функции по зонам:
I - не более 1,0%
II - не более 1,0%
III - не более 1,2%
IV - не более 1,9%
Напряжение накала +5,7...+7,0 В
Напряжение анода + 25 В
Напряжение катода -930...-1100 В
Предельно допустимое напряжение начального смещения верхних и нижних пластин + 2 В
Напряжение функционального экрана ускоряющего электрода +75...+125 В
Напряжение противодинатронного электрода -930...-1100 В
Предельно допустимое напряжение анода 2 и коллектора -50...-10 В
Ток анода 170...230 мкА
Время готовности не более 50 с
Минимальная наработка не менее 2000 ч

Трубка вычисляет функцию √(x2+y2), где x и y лежат в диапазонах -1...+1, и имеет лишь один коллектор, так что результат может принимать лишь положительные значения.

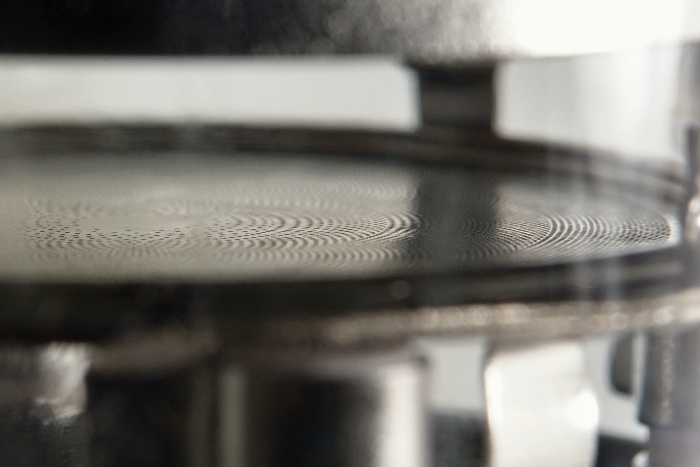

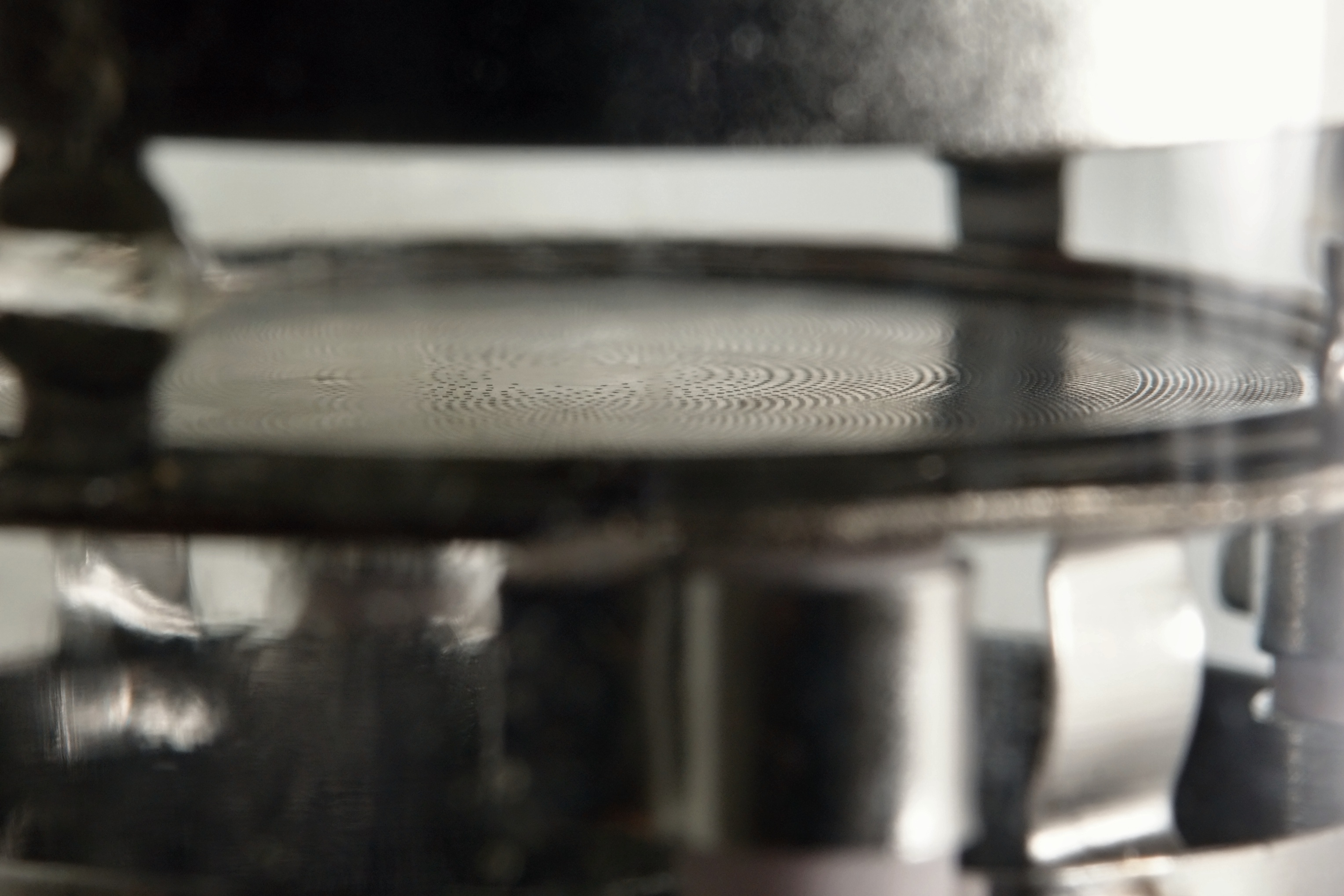

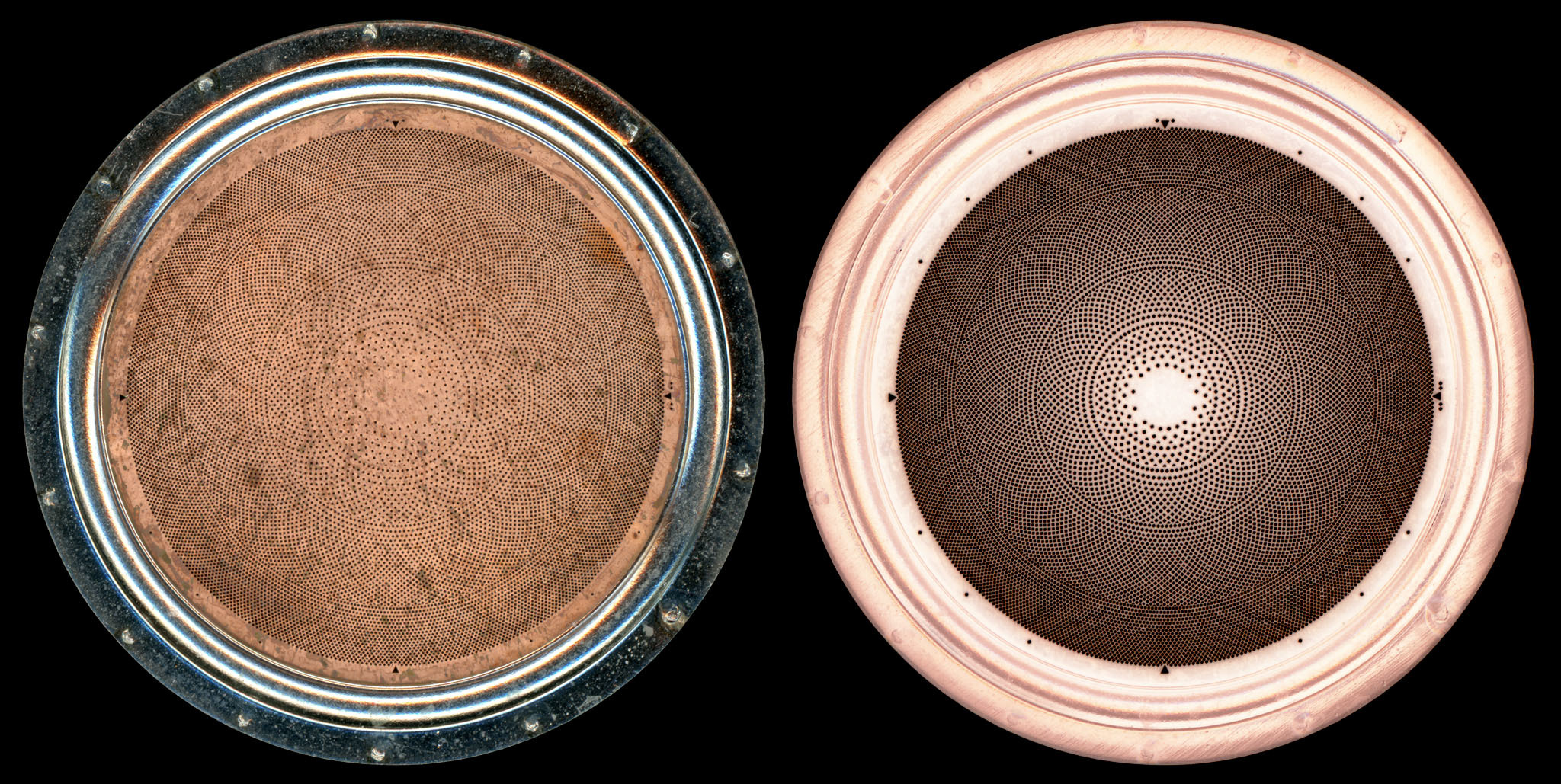

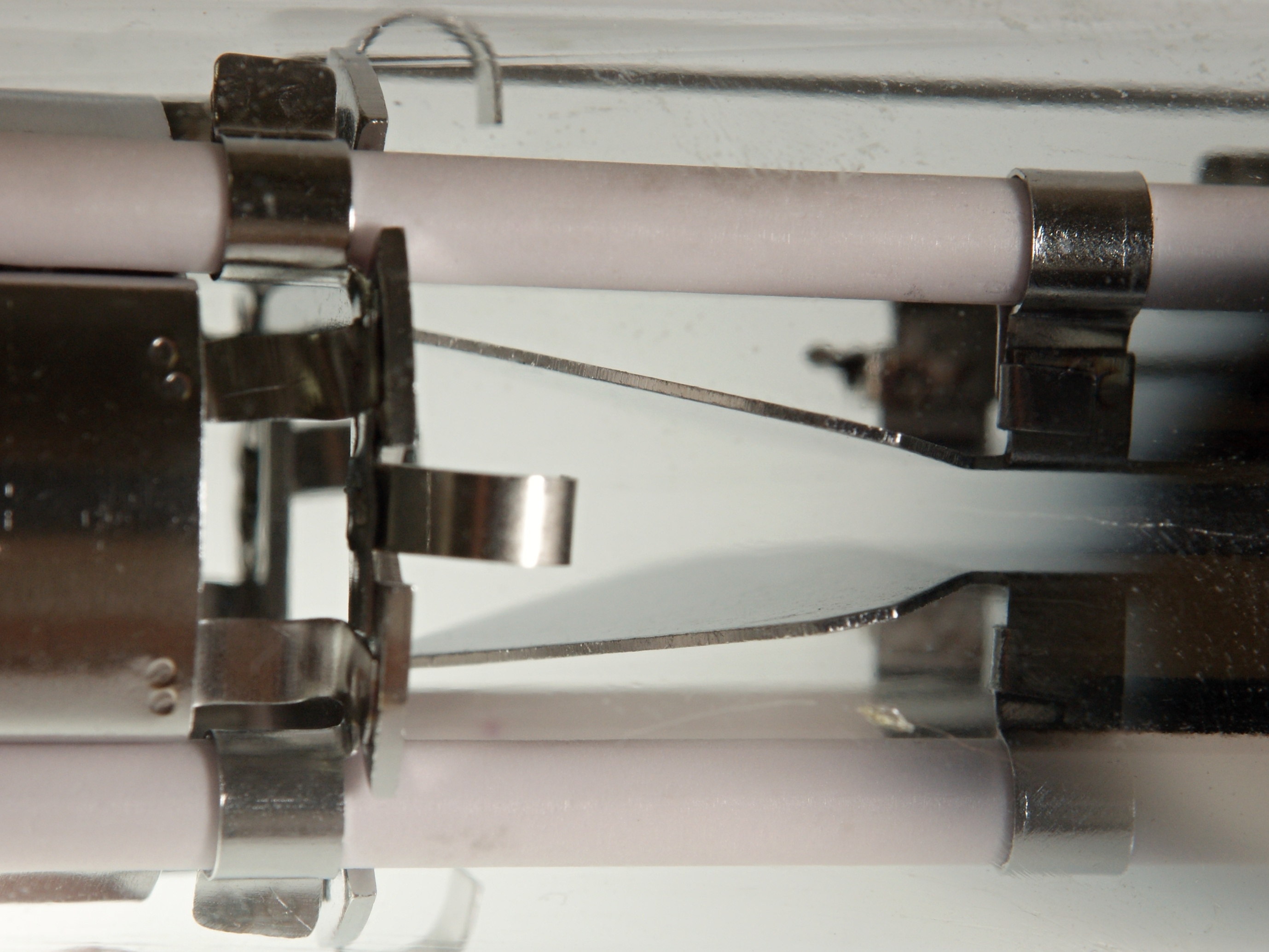

Диаметр матрицы 31,9 мм:

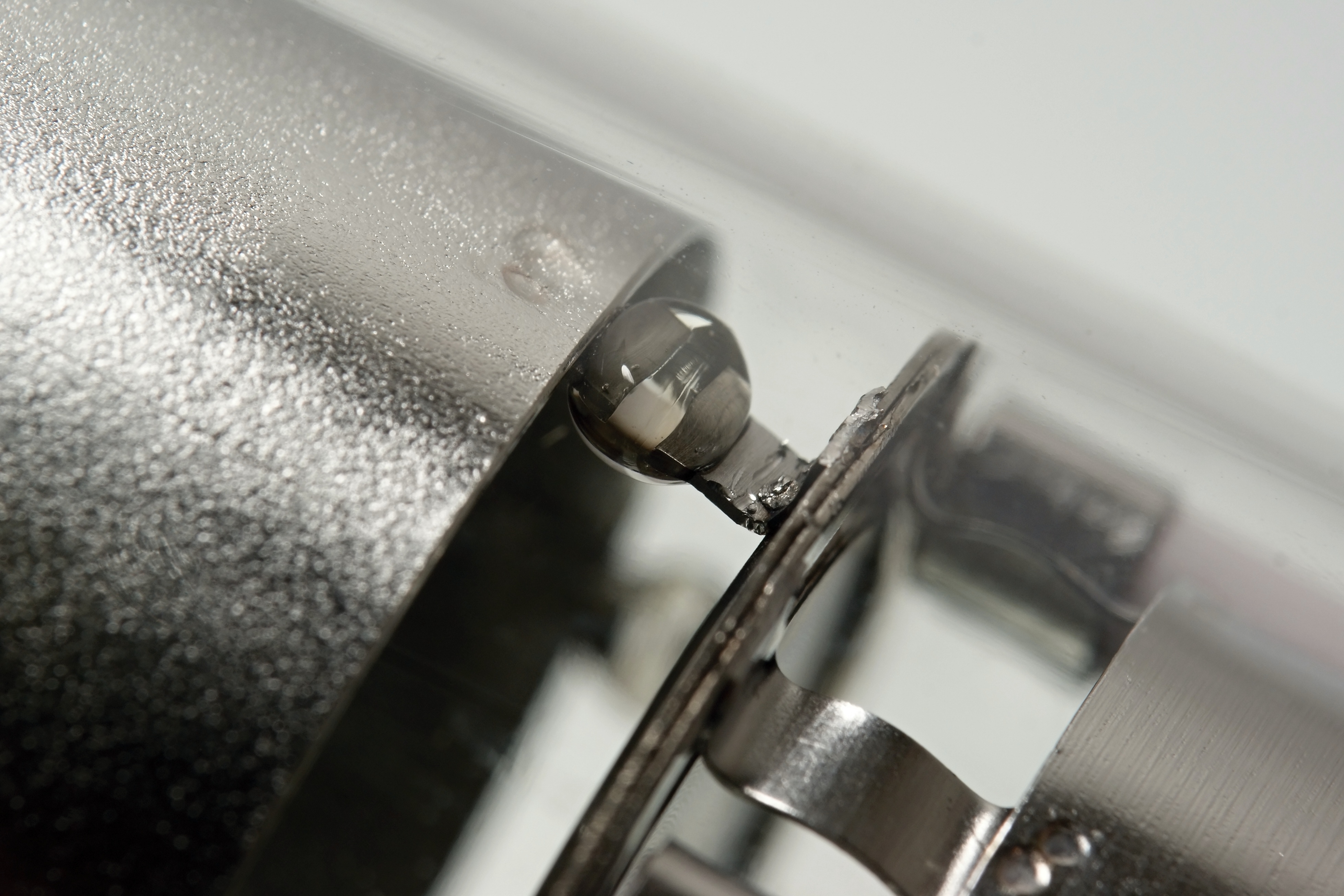

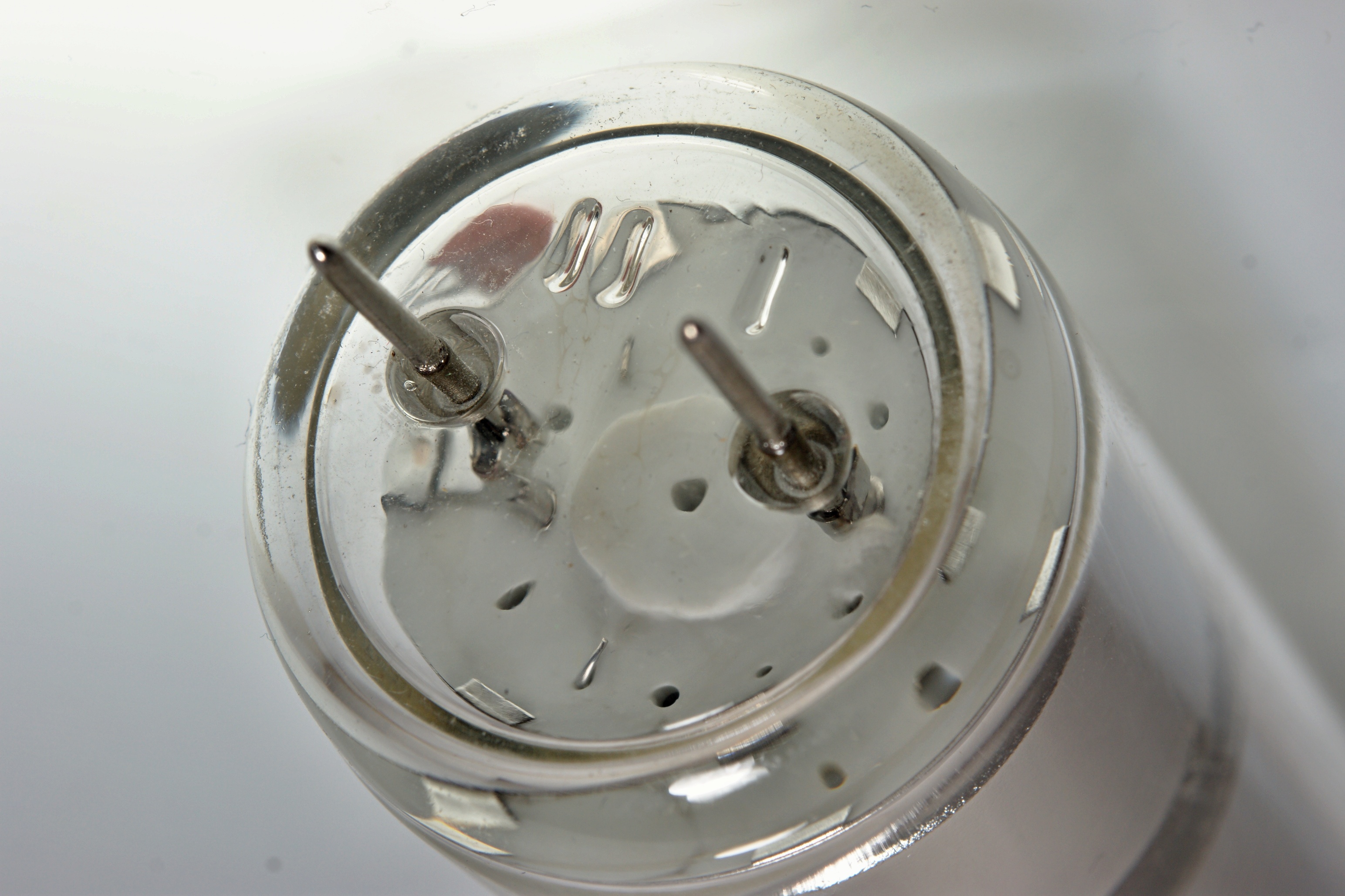

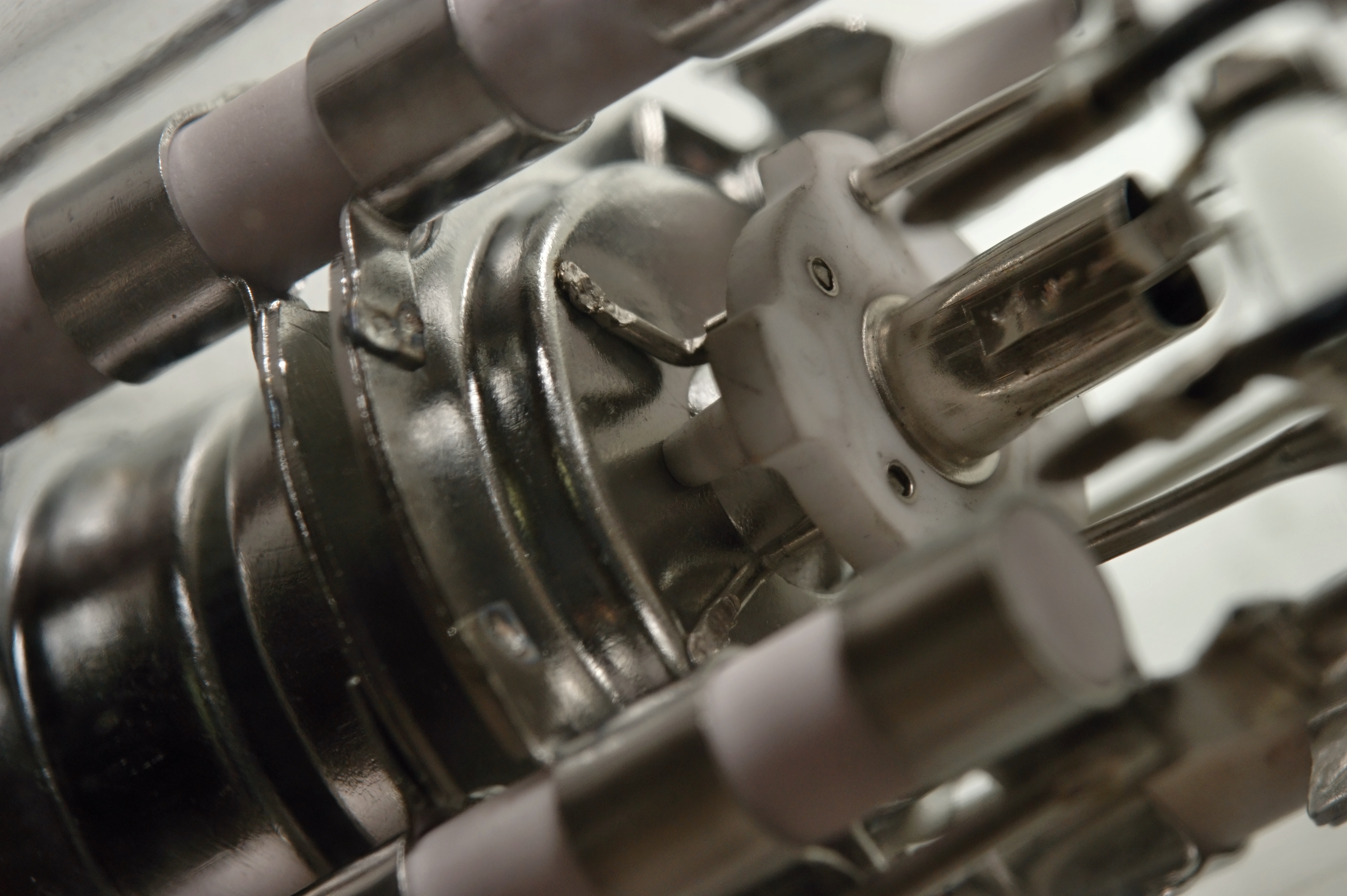

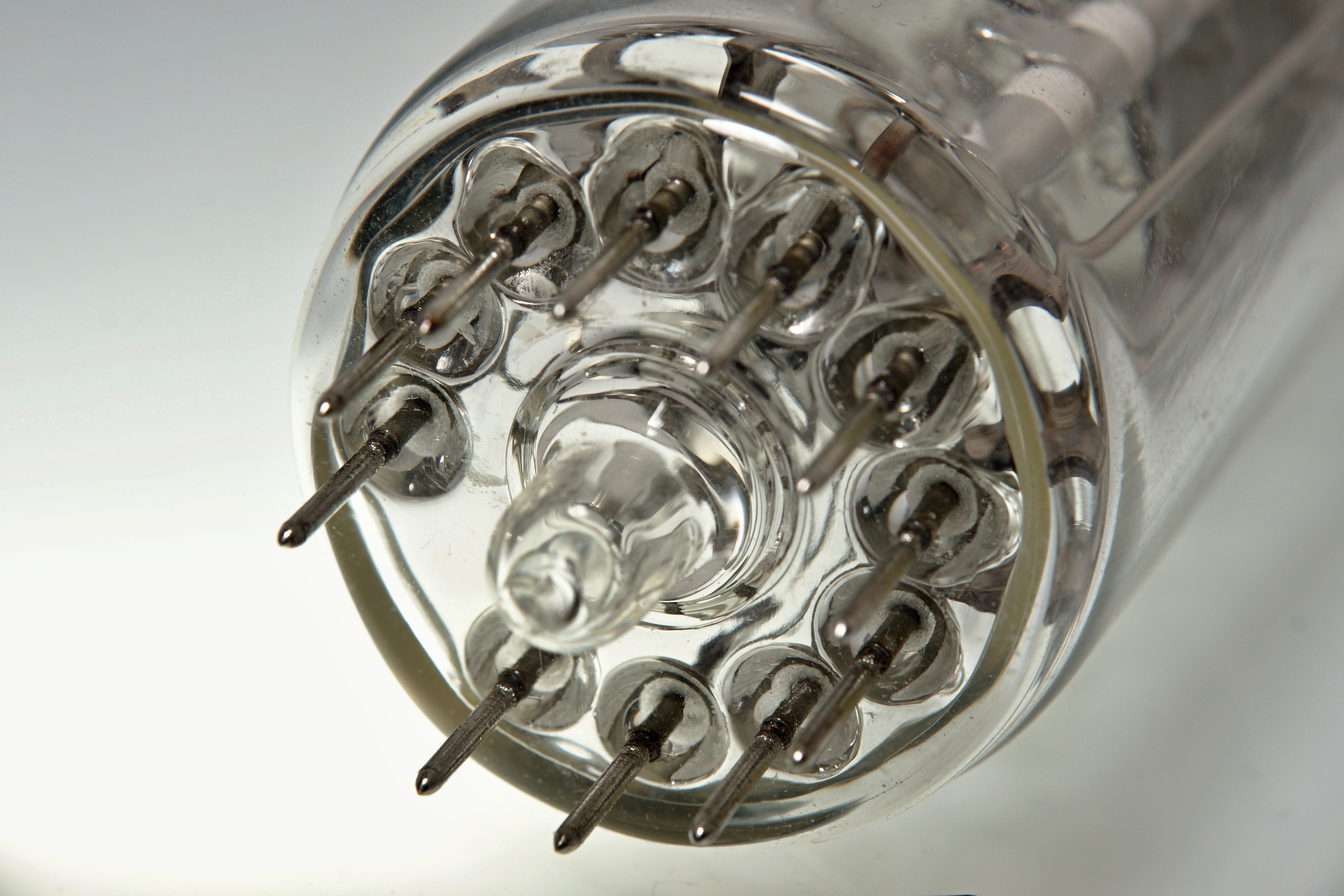

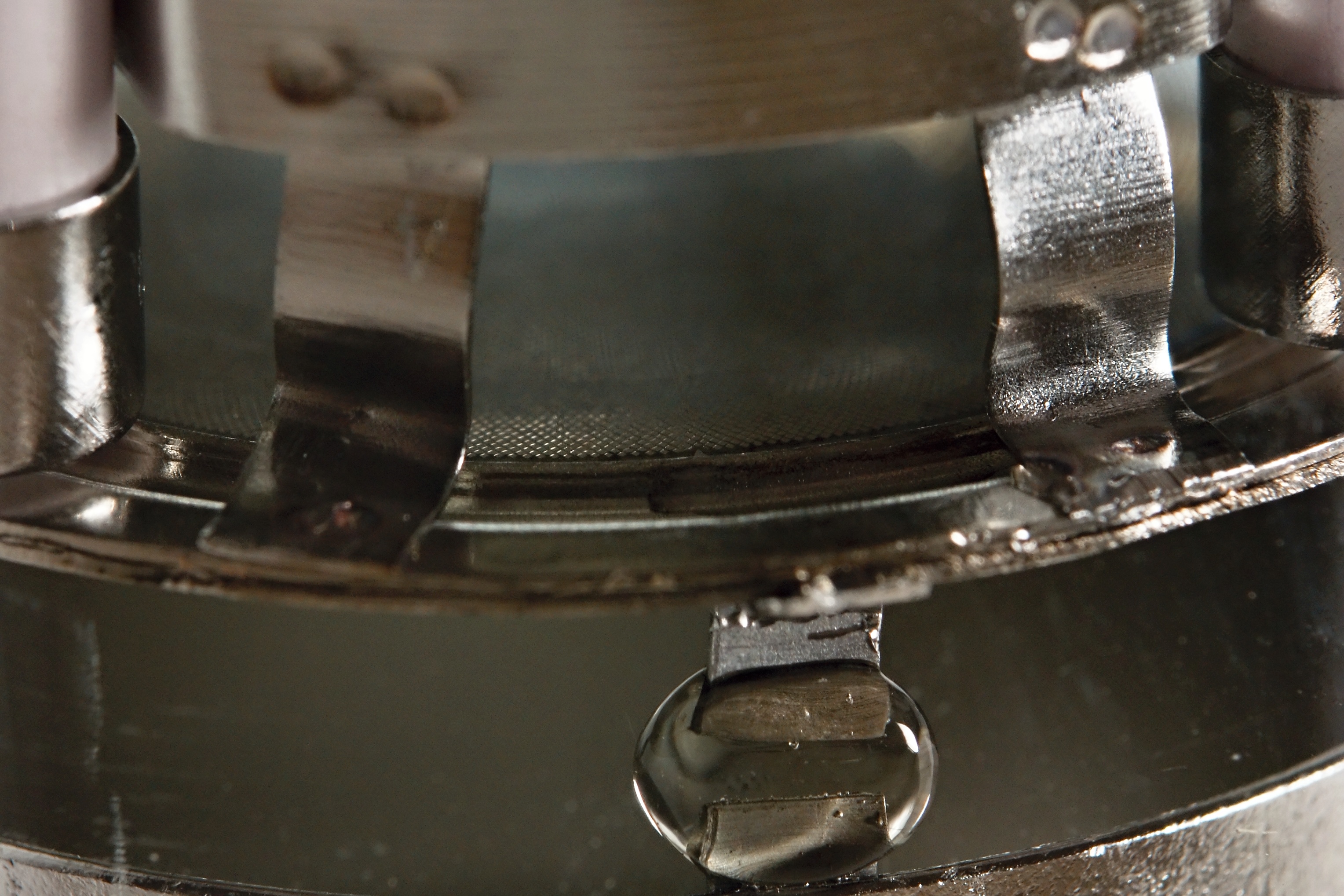

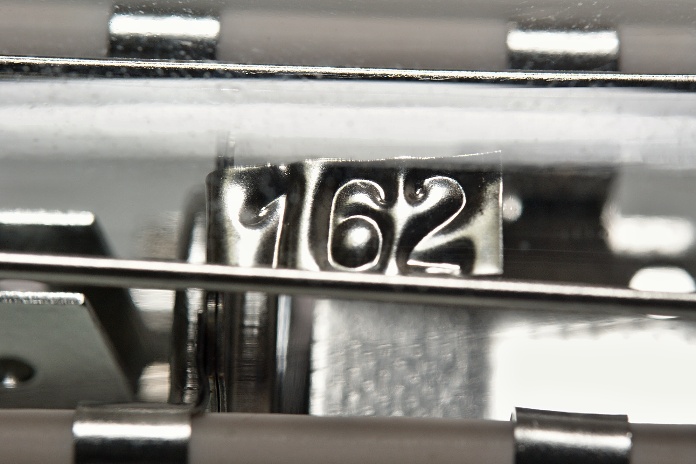

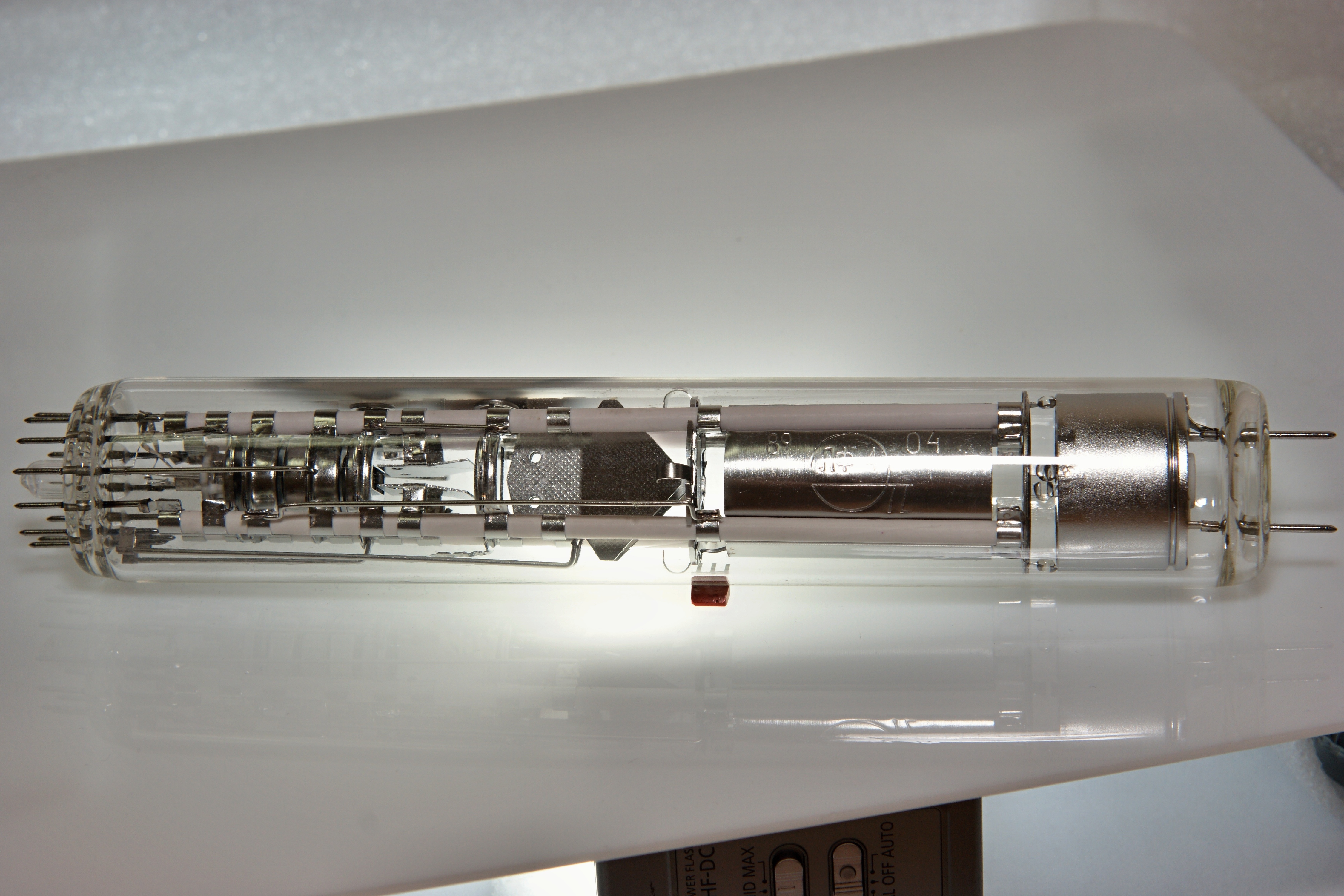

лампа ЛФ4

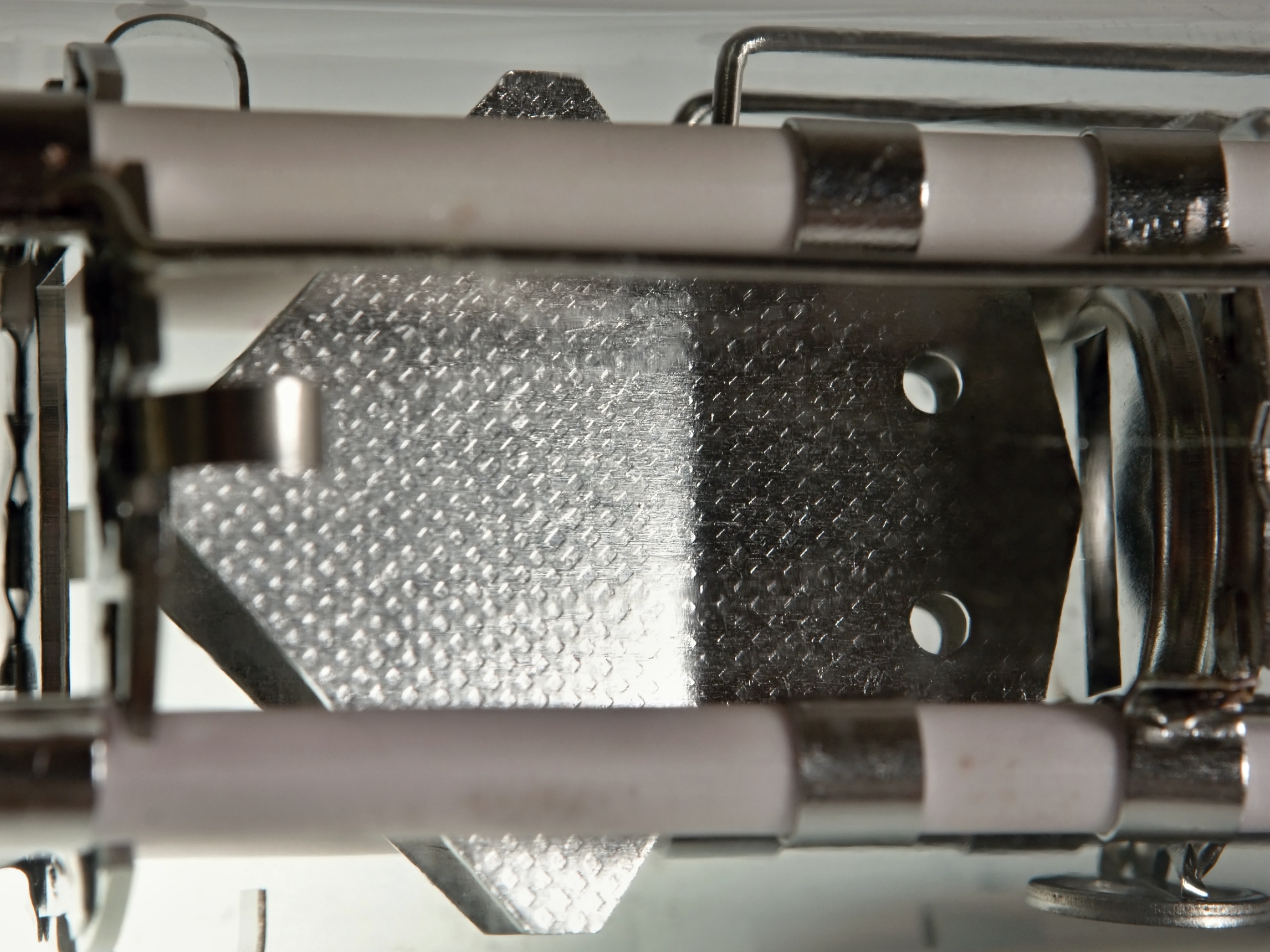

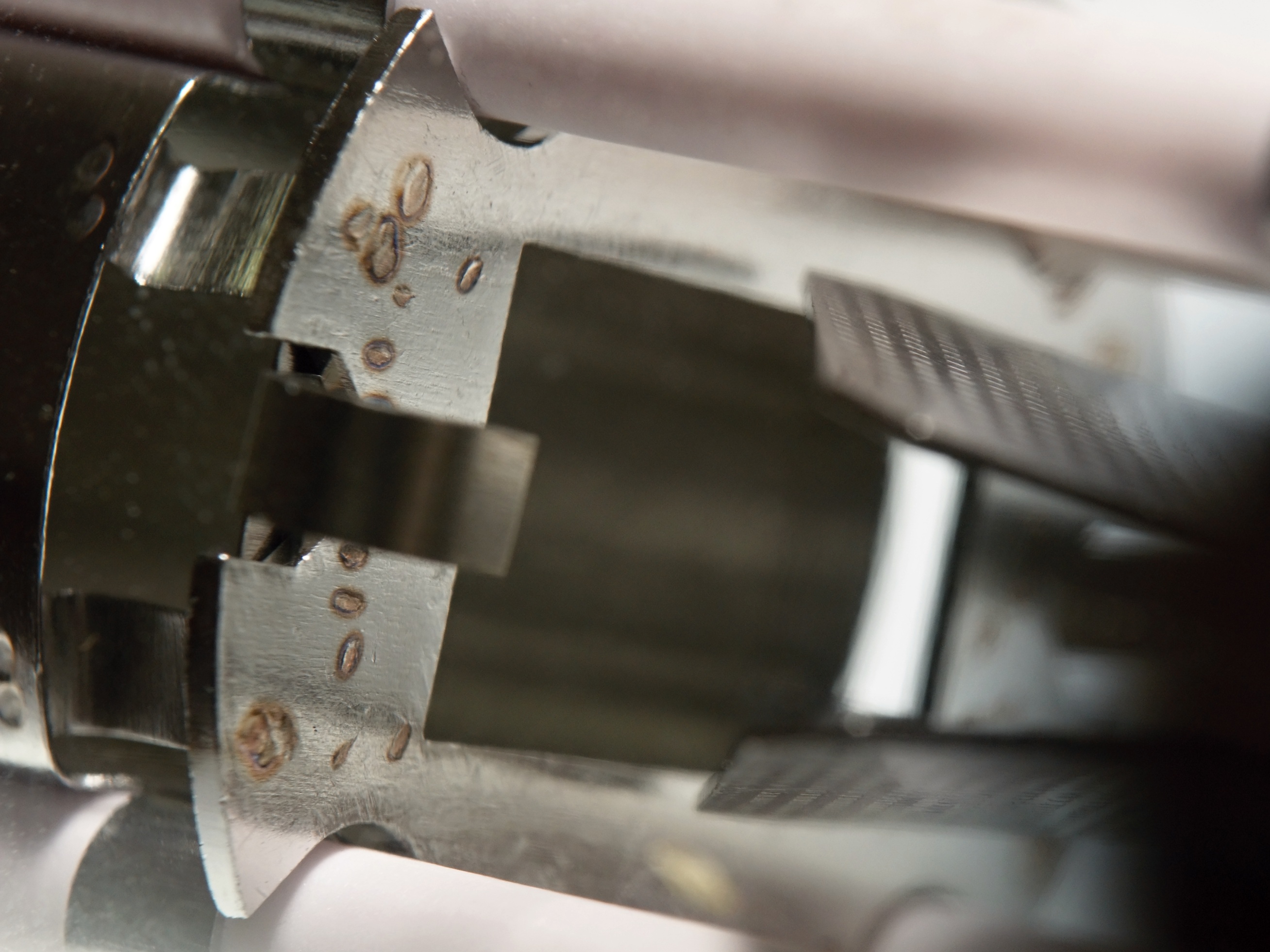

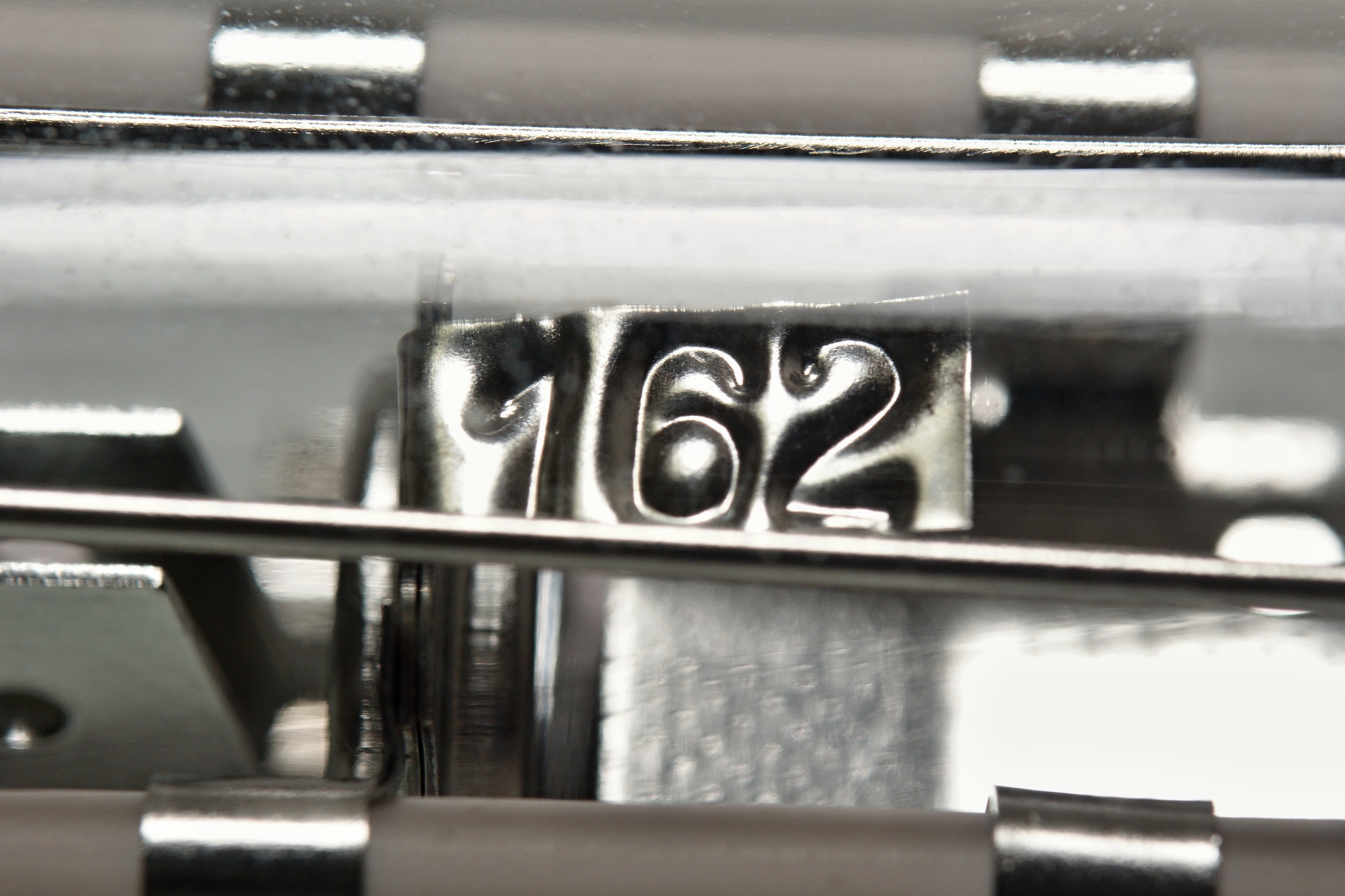

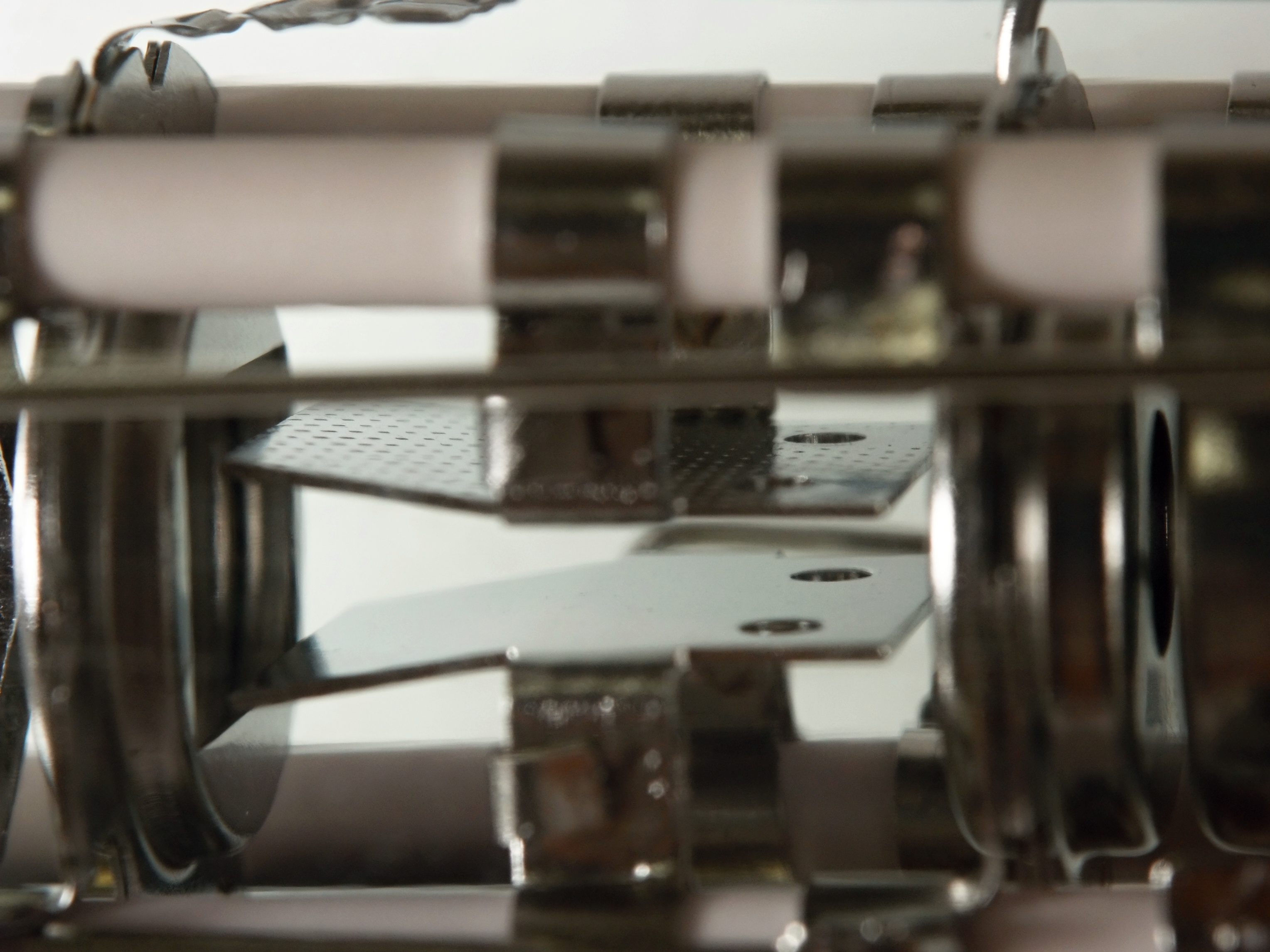

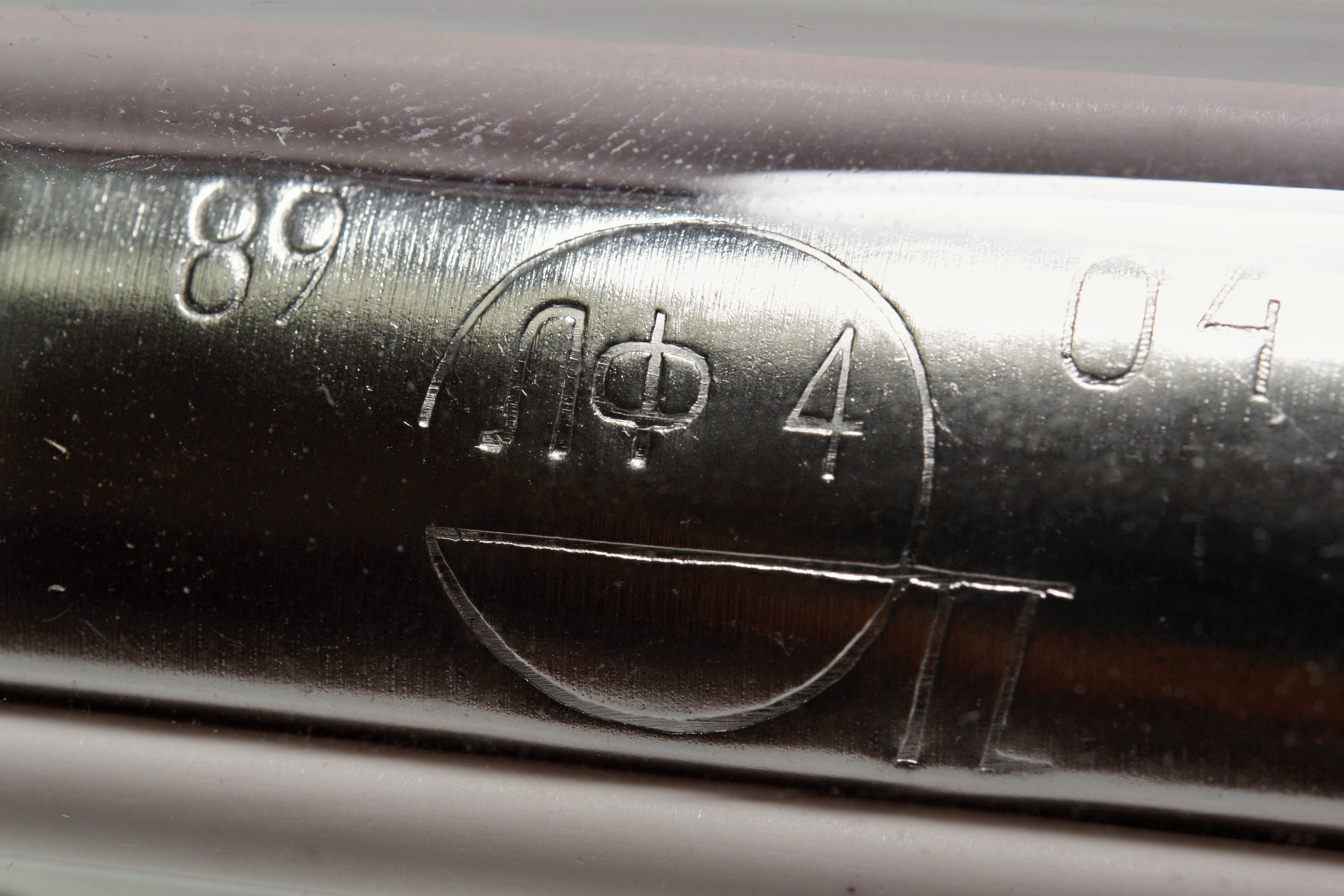

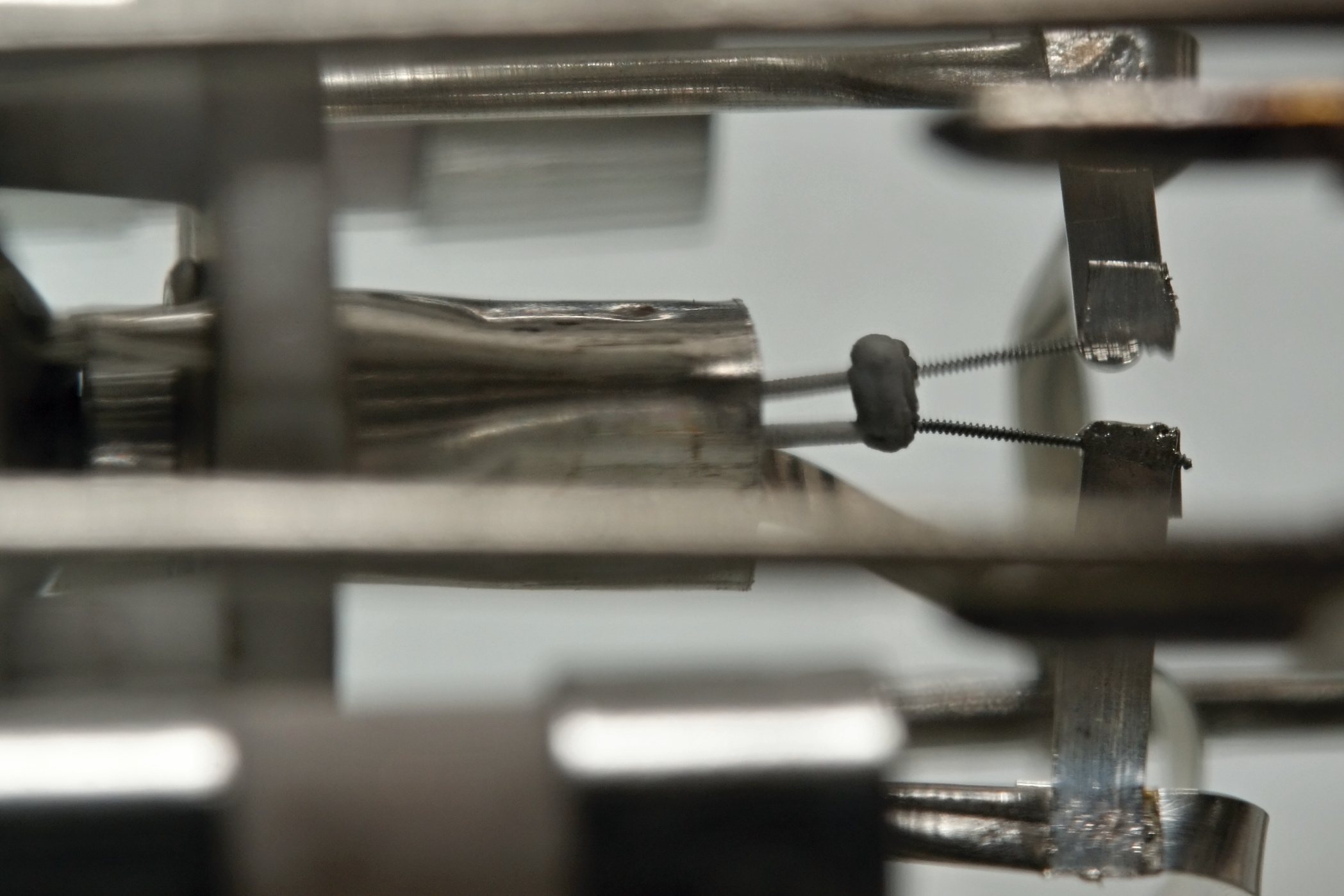

(фото Упыря Болотного)
